LIETOŠANAS INSTRUKCIJA AD 7925 ADLER

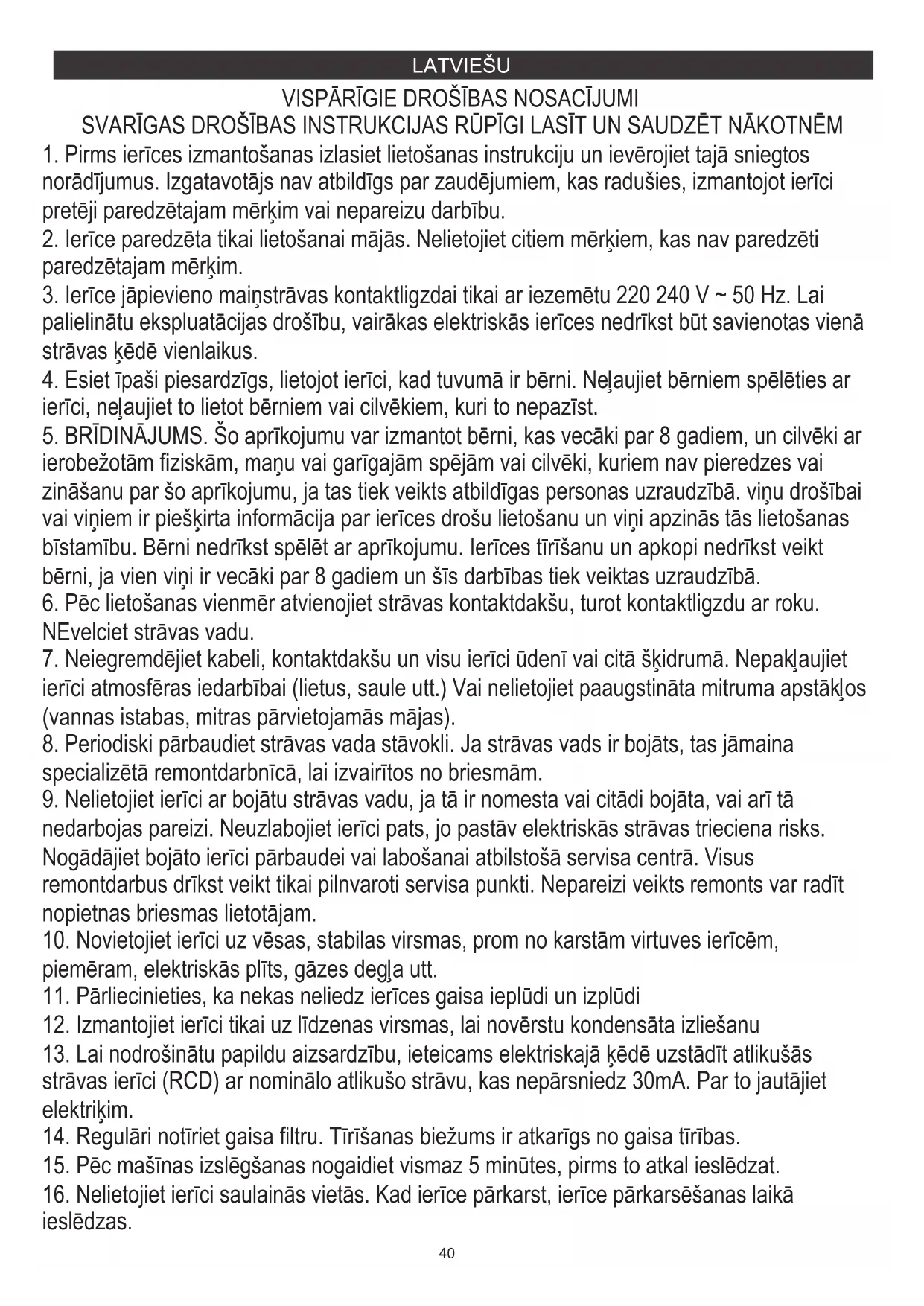

1. Pirms ierīces izmantošanas izlasiet lietošanas instrukciju un ievērojiet tajā sniegtos norādījumus. Izgatavotājs nav atbildīgs par zaudējumiem, kas radušies, izmantojot ierīci pretēji paredzētajam mērķim vai nepareizu darbību.
2. lerīce paredzēta tikai lietošanai mājās. Nelietojiet citiem mērķiem, kas nav paredzēti paredzētajam mērķim.
3. Ierīce jāpievieno mainstrāvas kontaktligzdai tikai ar iezemētu 220 240 V \~ 50 Hz. Lai palielinātu ekspluatācijas drošību, vairākas elektriskās ierīces nedrīkst būt savienotas vienā strāvas kēdē vienlaikus.
4. Esiet īpaši piesardzīgs, lietojot ierīci, kad tuvumā ir bērni. Neļaujiet bērniem spēlēties ar ierīci, neļaujiet to lietot bērniem vai cilvēkiem, kuri to nepazīst.
5. BRĪDINĀJUMS. Šo aprīkojumu var izmantot bērni, kas vecāki par 8 gadiem, un cilvēki ar ierobežotām fiziskām, maņu vai garīgajām spējām vai cilvēki, kuriem nav pieredzes vai zināšanu par šo aprīkojumu, ja tas tiek veikts atbildīgas personas uzraudzībā. viņu drošībai vai viņiem ir piešķirta informācija par ierīces drošu lietošanu un viņi apzinās tās lietošanas bīstamību. Bērni nedrīkst spēlēt ar aprīkojumu. Ierīces tīrīšanu un apkopi nedrīkst veikt bērni, ja vien viņi ir vecāki par 8 gadiem un šīs darbības tiek veiktas uzraudzībā.
6. Pēc lietošanas vienmēr atvienojiet strāvas kontaktdakšu, turot kontaktligzdu ar roku. NEvelciet strāvas vadu.
7. Neiegremdējiet kabeli, kontaktdakšu un visu ierīci ūdenī vai citā šķidrumā. Nepakļaujiet ierīci atmosfēras iedarbībai (lietus, saule utt.) Vai nelietojiet paaugstināta mitruma apstākļos (vannas istabas, mitras pārvietojamās mājas).
8. Periodiski pārbaudiet strāvas vada stāvokli. Ja strāvas vads ir bojāts, tas jāmaina specializētā remontdarbnīcā, lai izvairītos no briesmām.
9. Nelietojiet ierīci ar bojātu strāvas vadu, ja tā ir nomesta vai citādi bojāta, vai arī tā nedarbojas pareizi. Neuzlabojiet ierīci pats, jo pastāv elektriskās strāvas trieciena risks. Nogādājiet bojāto ierīci pārbaudei vai labošanai atbilstošā servisa centrā. Visus remontdarbus drīkst veikt tikai pilnvaroti servisa punkti. Nepareizi veikts remonts var radīt nopietnas briesmas lietotājam.
10. Novietojiet ierīci uz vēsas, stabilas virsmas, prom no karstām virtuves ierīcēm, piemēram, elektriskās plīts, gāzes degļa utt.
11. Pārliecinieties, ka nekas neliedz ierīces gaisa ieplūdi un izplūdi
12. Izmantojiet ierīci tikai uz līdzenas virsmas, lai novērstu kondensāta izliešanu
13. Lai nodrošinātu papildu aizsardzību, ieteicams elektriskajā kēdē uzstādīt atlikušās strāvas ierīci (RCD) ar nominālo atlikušo strāvu, kas nepārsniedz 30mA. Par to jautājiet elektrikim.
14. Regulāri notīriet gaisa filtru. Tīrīšanas biežums ir atkarīgs no gaisa tīrības.
15. Pēc mašīnas izslēgšanas nogaidiet vismaz 5 minūtes, pirms to atkal ieslēdzat.

16. Nelietojiet ierīci saulainās vietās. Kad ierīce pārkarst, ierīce pārkarsēšanas laikā ieslēdzas.

17. Lai nodrošinātu efektīvu dzesēšanu, starp ierīces sānu sienām un sienu, mēbelēm vai aizkariem jābūt vismaz 60 cm attālumam.

18. lerīces ierobežotās darbības dēl, ja starpība starp mērka temperatūru un apkārtējās vides temperatūru ir pārāk liela, mērka temperatūra var netikt sasniegta.
19. Lai samazinātu ugunsgrēka, elektriskās strāvas trieciena vai ievainojumu risku, lietojot gaisa kondicionieri, ievērojiet šādus pamata piesardzības pasākumus:

a) Pievienojiet iezemētai kontaktligzdai ar 3 tapām.
b) nenoņemiet zemējuma galu.
c) Nelietojiet adapteri.
d) Nelietojiet pagarinātāju.
e) Pirms apkopes atvienojiet gaisa kondicionieri.
f) Gaisa kondicionētāja pārvietošanai un uzstādīšanai izmantojiet divus vai vairāk cilvēkus.
20. Nelietojiet līdzekļus, kas paātrina atkausēšanas vai tīrīšanas procesu, izņemot tos, kurus ieteicis ražotājs.
21. lerīce jāuzglabā telpā, kurā pastāvīgi nedarbojas aizdedzes avoti, piemēram: atklāta uguns, gāzes ierīces vai elektriskie sildītāji.

PIRMS PIRMÄ LIETOŠANAS - (E attēls)

Savienojiet savienotājus ar gaisa izplūdes kanālu šādi:

1. Pagariniet gaisa izplūdes kanālu (9), izvelkot abus kanāla galus.
2. leskrūvējiet gaisa izplūdes kanālu (9) gaisa izplūdes kanāla (10) savienotājā.
3. Pievienojiet gaisa izplūdes kanālu (9) tieši ierīcei.

PIEZIMES:

1. Lai izvairitos no elektromagnētiskiem traucēiumiem, ierīci turiet vismaz 1 metru attālumā no televizora vai radio.
2. Nepaklaujiet ierīci tiešai saules gaismai, lai izvairītos no virsmas krāsas izbalēšanas.
3. Pārvadājot, nolieciet ierīci vairāk par 35° vai otrādi. Ja transportēšanas laikā ierīce ir pagriezta, pareizi nolieciet to un pagaidiet 2-4 stundas, pirms to iedarbināt.
4. Novietojiet ierīci uz līdzenas virsmas, kuras slīpums ir mazāks par 5°.

5. lerīce darbojas efektīvāk noteiktās telpas vietās, izvēlieties labāko vietu:

6. Blakus logam, durvīm vai franču logam.

7. No atplūdes gaisa izplūdes atveres līdz sienai vai citiem škēršliem ievērojiet vajadzīgo attālumu vismaz 60 cm.
8. Pagariniet gaisa šlūteni, lai pārliecinātos, ka otram gaisa šlūtenes galam ir atstarpe starp loga durvīm, stikloto logu vai sienas atveri.
9. Gaisa izvadi vai ieplūdi nevar aizsprostot ar aizsargrežgi vai jebkādiem škēršliem.

Lai pagarinātu ierīces kalpošanas laiku, pirms sezonas beigām ievietojiet ierīci noliktavā, iztukšojiet kondensēto ūdeni no notekas atverēm (8).

IERÎCES APRAKSTS: VIETÊJAIS KONDICIONIERIS (A un B attêls)

1. Vadības panelis
2. Aukstā gaisa izplūde
3. Signālu receptori
4. Tālvadības pults
5. Transportēšanas rokturis
6. Izplūdes kanāls
7. Iztvaicētāja ieeja
8. Dzesētāja drenāžas caurums
9. Gaisa izplūdes kanāls
10. Logu izplüdes adapteris

VADĪBAS PANELIS (C attēls)

A. leslēgšanas / izslēgšanas poga ieslēgta / izslēgta
B. Ventilatora ātruma poga
C. Poga Mode

D. Taimera / Temperatūras paaugstināšanas poga

E. Taimera / temperatūras samazināšanas poga

F. Zema ātruma lukturis

G. Ātrgaitas lukturis

I. Miega poga un bērna slēdzene

J. Automātiskais režīms

K. Foršs režīms

L. Sausais režīms

M. Ventilatora režīms

N. Taimera poga

O. Svārstību poga

Tālvadības kontrolieris - D attēls

Tālvadības pults pārsūta signālus uz sistēmu.

Poga "A" - ierīce tiks iedarbināta, kad tā tiek barota, vai tiks apturēta, kad tā darbojas, ja nospiedīsit šo pogu.

Poga "B" - nospiediet to, lai secīgi izvēlētos ventilatora ātrumu.

Poga "C" - nospiediet to, lai izvēlētos darbības režīmu: "J", "K", "L" vai "M.".

Poga "D" / "E" - nospiediet, lai pielāgotu istabas temperatūru un taimeri.

Poga "l" - nospiediet, lai iestatītu vai atceltu miega režīmu.

Poga "N" - nospiediet, lai iestatītu automātiskās izslēgšanās un automātiskās ieslēgšanās laiku.

Poga "O" - nospiediet, lai iestatītu vai atceltu žalūziju pagriešanas režīmu.

KONTROLES PANELA DARBIBA

AUTOMĀTISKĀ / VĒZIS / SAUSS / VENTILATORS

1. leslēdziet ierīci.

a) Pievienojiet ierīci.

b) Nospiediet pogu "A", pēc tam ierīce vienreiz iepīkstas un ieslēdzas.

c) LED diode parāda istabas temperatūru un sāk darboties automatātiskajā režīmā.

1. Izvēlieties darbības režīmu

Nospiediet taustinu "C", lai pēc kārtas atlasītu vēlamo darbības režīmu:

Automātiskais režīms "J" -> Dzesēšanas režīms "K" -> Žāvēšanas režīms "L" -> Ventilatora režīms "M."

1. Pielāgojiet temperatūru

Temperatūru var iestatīt diapazonā no 15° -31° C. Nospiediet “D” vai “E” pogu, lai vienu reizi nospiežot, palielinātu vai samazinātu temperatūru par 1° C. lerīces LED panelī 5 sekundes tiek parādīta mērka temperatūra un pēc tam tiek parādīta istabas temperatūra.

1. Pielāgojiet ventilatora ātrumu

Nospiediet pogu "B", lai pēc kārtas atlasītu vēlamo ventilatora ātrumu:

Vēlreiz nospiežot pogu "A", ierīce skanēs "di" un pārstāj darboties.

1. Nospiediet šo pogu "I", lai pārietu uz ierīces miega režīmu.

2. Nospiediet šo pogu "N", lai iestatītu izslēgtu laiku.

Nospiediet šo pogu "O", lai iestatītu gaisa šūpošanās svārstības pa kreisi un pa labi.

Katra režima darbības princips:

AUTO "J" režīms:

Kad darbība "J" ir izvēlēta, iekštelpu temperatūras sensors darbojas automātiski, un tas izvēlas vienu no zemāk minētajiem darbības režīmiem:

- Kad istabas temperatūra ir ≥24 °C, iekārta automātiski izvēlas atdzesēšanas režīma "K" režīmu.

vai

- Kad istabas temperatūra ir < 24 °C, iekārta automātiski izvēlas liela ventilatora ātruma režīmu "M. ..".

Sausais "L" režīms:

1. Centrbēdzes ventilators darbosies ar mazu ātrumu, un ātrumu nevar noregulēt.

2. Kompresors apstāsies pēc 8 minūtēm, pēc tam atkal darbosies pēc 6 minūtēm.

3. lerīce izmanto pastāvīgu temperatūras pazemināšanas režīmu, un temperatūras regulēšana nav efektīva.

COOL "K" režīms:

1. Kad istabas temperatūra ir augstāka par vadības panelī iestatīto temperatūru, kompresors sāk darboties.
2. Kad istabas temperatūra ir zemāka par iestatīto temperatūru vadības panelī, kompresora pietura un augšējais ventilators darbojas ar sākotnēji iestatīto ātrumu.

Ventilatora "M." režims.

1. Centrbēdzes ventilators darbojas iestatītajā ātrumā, un kompresors nedarbojas.
2. Temperatūras pielāgošana nav efektīva.

Taimera darbība "N":

1. Nospiediet taustinu "N", lai iestatītu automātiskās izslēgšanās laiku, kamēr iekārta darbojas.
2. Nospiediet taustiņu “N”, lai iestatītu automātisko ieslēgšanās laiku, kamēr iekārta ir gatava.
3. Laiku var noregulēt no 1 stundas līdz 24 stundām, nospiežot pogu "D" (+) vai "E" (-).

Miega režima darbība "l":

1. Miega režīms darbojas, kad iekārta atrodas dzesēšanas "K" režīmā.
2. Vēsajā režīmā "K" nospiediet pogu "l", tad ierīce darbosies miega režīmā un ventilators automātiski ieslēgsies uz mazu ātrumu. Iestatītā temperatūra pēc stundas palielināsies par 1 °C, bet pēc divām stundām - par 2 °C. Pēc sešām stundām vienība pārstāj darboties.

Bērnu slēdzenes darbība:

1. Nospiediet pogu un 3 sekundes turiet “I” vēsā režīmā “K”, lai nonāktu bērnu bloķēšanas stāvoklī. Pēc šīs funkcijas aktivizēšanas uz ekrāna parādīsies “LC”.
2. Vēlreiz nospiediet pogu un 3 sekundes turiet “I” vēsajā režīmā “K”, lai būtu bērnu blokēšanas stāvoklis. Pēc bērnu blokēšanas funkcijas deaktivizēšanas uz ekrāna tiks parādīta pašreizējā istabas temperatūra.

Režīms "O" režīmā:

Kad ierīce ir ieslēgta, nospiediet pogu "O", vertikālā skava ieslēgsies vai izslēgsies. Kad tas ir ieslēgts, žalūzijas var pagriezt pa kreisi un labo pusi. Vēlreiz nospiediet pogu "O", žalūzija pārtrauks šūpošanos.

Paziņojums:

Galvenajai vadības pultnei ir atmiņas funkcija, kad ierīce ir gatava darbam, bet ir apturēta, galvenā vadības pults var iegaumēt darba režīma inicializāciju. Ieslēdzot ierīci, tā darbosies tāpat kā pagājušajā reizē, darba režīms vēlreiz nav jāatjauno.

Tālvadības kontrolieris

1. Bīdiet aizmugurējo vāciņu, lai atvērtu un nonemtu akumulatoru izolācijas plēvi.
2. lelieciet baterijas slota iekšpusē, tām jāatbilst "+" un "-" zīmēm uz tālvadības pults.
3. Ilgu laiku nelietojot, iznemiet baterijas.
4. Lai novērstu vides piesārnošanu, iznemiet izlietotās baterijas un attiecīgi rīkojieties droši.
   Lai darbinātu ierīci, novirziet tālvadības pulti (4) uz signāla uztvērēju (3). Tālvadības pults darbosies ierīci 5 metru attālumā, norādot uz ierīces signāla uztvērēju.

AIZSARDZĪBAS IERĪCES

Tālāk uzskaitītajos gadījumos aizsargierīce var noklīst un apstādināt ierīci:

1. dzesēšanas režīmā: iekštelpu gaisa temperatūra ir augstāka par 43 °C (109 °F)
2. dzesēšanas režīmā: istabas temperatūra ir zemāka par 15 °C (59 °F)
3. sausināšanas režīmā: istabas temperatūra ir zemāka par 15 °C (59 °F).
   Ja ierīce darbojas dzesēšanas režīmā “K” vai sausā “L” režīmā ar ilgstoši atvērtām durvīm vai logu, kad relatīvais mitrums pārsniedz 80%, no izplūdes vietas var nokrist rasas.

Aizsargierīce darbosies šādos gadījumos:

1. Restartējot ierīci tūlīt pēc darba pārtraukšanas vai mainot izvēlēto režīmu darba laikā, jums jāgaida 3 minūtes.
2. Ja kontaktdakša ir nonemta, pēc restartēšanas ierīce atgriezīsies sākotnējā režīmā, TIMER ON un TIMER OFF ir jāiestata no jauna.

PIEZIME: šajā ierīcē ir paslēpta kondensāta ūdens pārstrāde. Kondensācijas ūdens tiek daļēji pārstrādāts starp kondensatoru un ūdens plāksni. Kad ūdens līmenis paaugstinās līdz augšējam līmenim, iedegas pludiņa slēdzis un pilna ūdens indikators (E4), lai atgādinātu par ūdens novadīšanu. Lūdzu, atslēdziet strāvas padevi, pārvietojiet ierīci uz piemērotu vietu, noņemiet kanalizācijas aizbāzni, pilnībā izlejiet ūdeni. Pēc notekas no jauna uzstādiet kontaktdakšu, pretējā gadījumā ierīce var noplust un padarīt jūsu istabu mitru.

Ja iekārta ir novietota tādā stāvoklī, kas ľauj iztukšot ūdeni, jūs varat arī savienot notekas caurumu ar kanalizācijas atveri, lai novadītu ūdeni. Komplektam pievienota kanalizācijas caurule ar iekšējo diametru 9mm, ārējo diametru 12mm, materiāls: PVC.

Traucējummeklēšana

a) varbūt ir aizdedzies aizsargs vai drošinātājs, lūdzu, pagaidiet 3 minūtes un sāciet no jauna, iespējams, ka aizsargierīce neļauj ierīcei darboties.
c) varbūt ir izlādējušās tālvadības pults baterijas.
d) varbūt kontaktdakša nav pareizi pievienota.
2) Problēmas: darbojas tikai īsu laiku

Analize:

a) ja iestatītā temperatūra ir tuvu istabas temperatūrai, varat pazemināt iestatīto temperatūru.
b) varbūt gaisa izvadi aizsprosto škēršli. Nonemiet škērsli.
3) nepatikšanas: darbojas, bet nedzesē

Analize:

a) varbūt durvis vai logs ir atvērti.
b) varbūt tiešā attālumā ir kāda cita ierīce, kas darbojas ar siltumu, piemēram, sildītājs vai lampa utt.
c) gaisa filtrs ir netīrs, lūdzu, notīriet to.
d) gaisa izplūde vai ieplūde ir aizsprostota.
f) iestatītā temperatūra ir pārāk augsta.
4) Problēmas: ūdens noplūde pārvietošanās laikā.

Analize:

a) pirms pārvietošanas izlejiet kondensātu.
b) lai izvairitos no udens nopludes, ludzu, atrodiet ieriči uz lidzenas zemes.
5) Problēmas: nestrādā un ir pilns ūdens indikators "E4"

Analize:

a) lai iztukšotu ūdeni, izvelciet gumijas spraudni.
b) ja tas bieži atrodas šādā stāvoklī, lūdzu, sazinieties ar kvalificētu servisa speciālistu.

6) Problēma: ierīci neizdodas iedarbināt.

Analize:

a) varbūt nav pievienots. Tātad, pievienojiet to.
b) iespējams, kontaktdakšas vai kontaktligzdas bojājumi. Aizstāt ar pakalpojumu sniedzēju.
c) varbūt sabojājies drošinātājs Nomainiet drošinātāju, ko nodrošina pakalpojumu sniedzējs (specifikācija: 3,15A / 250VAC).
7) Problēmas: ierīce automātiski apstājas.

Analize:

a) izslēgt laiku vai sasniegt iestatīto temperatūru. Restartējiet to vai gaidiet automātisko pārslēgšanos.
8) Problēmas: aukstā gaisa nav režīmā COOL "K".

Analize:

a) istabas temperatūra ir zemāka par iestatīto. Tā ir normāla parādība, mašīna automātiski pārslēgsies, kamēr istabas temperatūra būs augstāka par iestatīto.
b) ierīce darbojas pretaizsalšanas aizsardzībā. ierīce automātiski pārslēgsies pēc pretaizsalšanas aizsardzības beigām.
9) Problēma: LED displejā tiek parādīts klūdas kods "E2"

Analize:

a) istabas temperatūras sensors sabojājas vai sabojājas. Nomainiet pakalpojumu sniedzēju istabas temperatūras sensoru.
10) Problema: LED displejā tiek parādīts klūdas kods "E3"

Analize:

a) iztvaicētāja ellas caurules sensors sabojājas vai ir bojāts. Nomainiet iztvaicētāja spoles caurules sensoru pie pakalpojumu sniedzēja.
11) Problema: LED displejā tiek parādīts klūdas kods "E4"

Analize:

a) brīdinājums parūdeni pilns. Izlejietūdeni.

TİRİŞANA UN APKOPE

lerīces apkope

1. Pirms atvienojat no strāvas avota, vispirms izslēdziet ierīci.
2. Noslaukiet ar mīkstu un sausu drānu. Izmantojiet remdenu ūdeni, kas zemāks par 40 ° C, lai notīrītu, ja ierīce ir ľoti netīra.
3. lerīces tīrīšanai nekad nelietojiet gaistošas vielas, piemēram, benzīnu vai pulēšanas pulveri.

Gaisa filtru apkope

Gaisa filtrs ir jātīra ik pēc 2 nedēlām, ja ierīce darbojas īpaši puteklainā vidē. Tīrīt šādi:

1. Vispirms apstādiniet ierīci, uzlieciet gaisa filtru uz augšu (F attēls).
2. Notīriet un no jauna uzstādiet gaisa filtru.
3. Ja netīrumi ir pamanāmi, mazgājiet tos ar mazgāšanas līdzekļa šķīdumu remdenā ūdenī. Pēc tīrīšanas nosusiniet to ēnainā un vēsā vietā, pēc tam atkārtoti uzstādiet.

Apkope pēc lietošanas

1. Ja ierīci ilgstoši nelietosit, ūdens notecēšanai noņemiet gumijas spraudni no kanalizācijas atveres (8).
2. Saulainā dienas laikā ierīci darbiniet tikai ar ventilatoru tikai pusi dienas, lai ierīce nožūtu iekšpusē un neļautu veidoties pelēkumam.
3. Apturiet ierīci un izvelciet strāvas vada spraudni, pēc tam izņemiet tālvadības pults baterijas un pareizi uzglabājiet ierīci.
4. Notīriet gaisa filtru un uzstādiet to atpakaj.
5. Nonemiet gaisa šlūtenes un pareizi novietojiet tās, un cieši pārklājiet caurumu.

TEHNISKIE DATI:

Dzesēšanas jauda BTU: 12 000 BTU / stundā

Dzesēšanas jauda vatos: 3500 W

Energijas patēriņš (dzesēšanai) W: 1300 W

Skalums: <= 65dB

Gaisa plūsma: 450 m3 / stundā

Enerğijas klase: A

Taimeris: 24 stundas

R290 dzesēšanas škidruma svars: maks. 210 grami

Žāvēšanas funkcijas jauda: 28 litri dienā

Piesardzība, ugunsbīstamība.

NAV caurdurt un nededzināt.

Nemiet vērā, ka dzesēšanas šķidrumam nedrīkst būt smakas.

Maksimālais dzesēšanas šķidruma uzlādes daudzums: 210 g.

Apkārtējās vides aizsardzība. Kartona iepakojumu, lūdzu, nododiet otreizējai pārstrādei. Polietilēna maisiņus (PE) izmest plastmasas izstrādājumiem paredzētajos konteineros. Lietotās elektropreces nododiet attiecīgajos pieņemšanas punktos. Ierīcē satur bīstamas sastāvdaļas, kas var izraisīt draudus apkārtējai videi. Elektroierīce jānodod tā, lai ierobežotu tās atkārtotu izmantošanu. Ja ierīcē atrodas baterijas, izņemiet tās un nododiet pieņemšanas punktā atseviški. Produktu neizmest sadzīves atkritumu konteinerā!
