MANUAL DE USUARIO AD 7925 ADLER

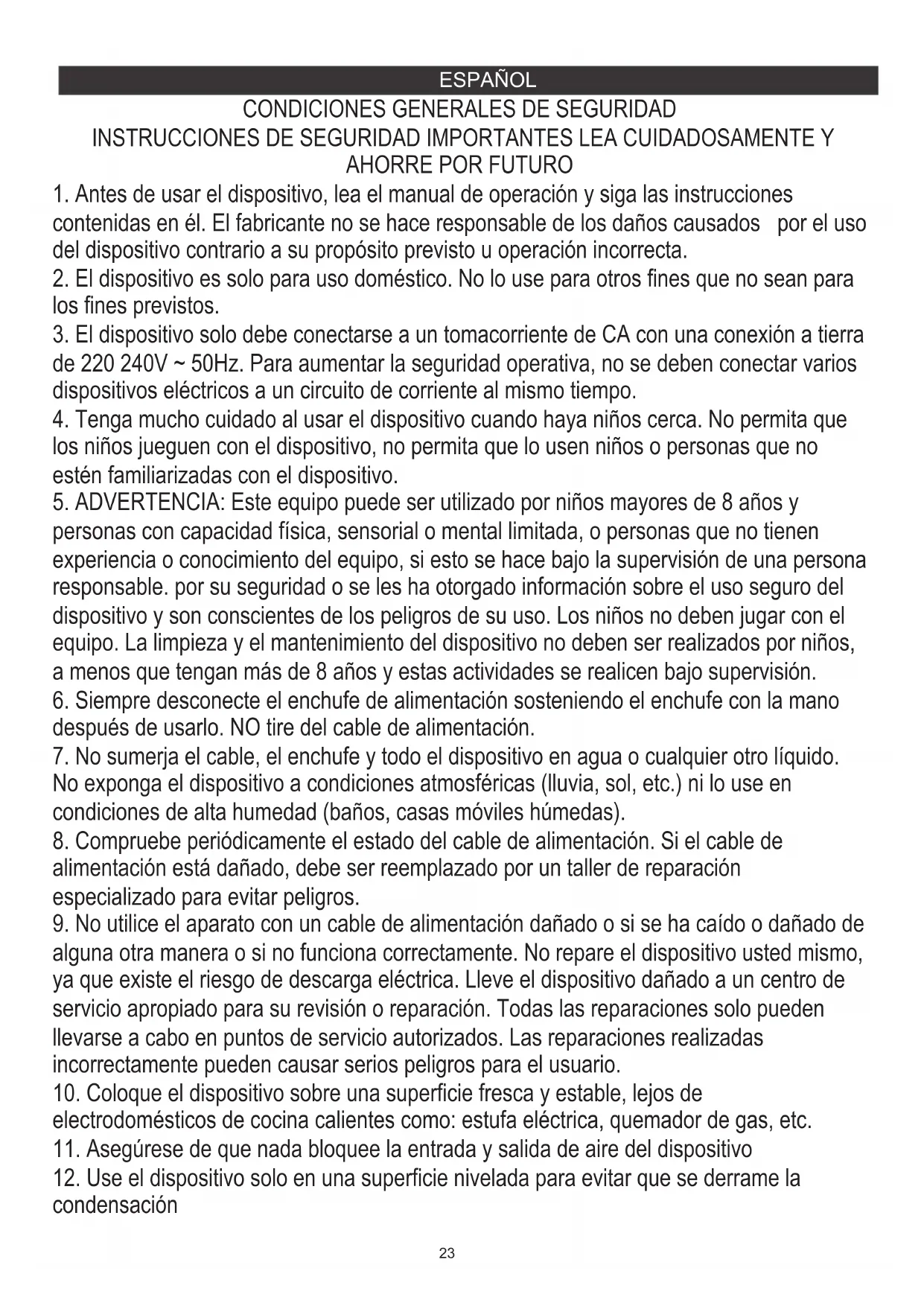

CONDICIONES GENERALES DE SEGURIDAD

INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEA CUIDADOSAMENTE Y AHORRE POR FUTURO

1. Antes de usar el dispositivo, lea el manual de operación y siga las instrucciones contenidas en él. El fabricante no se hace responsable de los daños causados por el uso del dispositivo contrario a su propósito previsto u operación incorrecta.
2. El dispositivo es solo para uso doméstico. No lo use para otros fines que no sean para los fines previstos.
3. El dispositivo solo debe conectarse a un tomacorriente de CA con una conexión a tierra de 220 240V \~ 50Hz. Para aumentar la seguridad operativa, no se deben conectar varios dispositivos eléctricos a un circuito de corriente al mismo tiempo.
4. Tenga mucho cuidado al usar el dispositivo cuando haya niños cerca. No permita que los niños jueguen con el dispositivo, no permita que lo usen niños o personas que no estén familiarizadas con el dispositivo.
5. ADVERTENCIA: Este equipo puede ser utilizado por niños mayores de 8 años y personas con capacidad física, sensorial o mental limitada, o personas que no tienen experiencia o conocimiento del equipo, si esto se hace bajo la supervisión de una persona responsable. por su seguridad o se les ha otorgado información sobre el uso seguro del dispositivo y son conscientes de los peligros de su uso. Los niños no deben jugar con el equipo. La limpieza y el mantenimiento del dispositivo no deben ser realizados por niños, a menos que tengan más de 8 años y estas actividades se realicen bajo supervisión.
6. Siempre desconecte el enchufe de alimentación sosteniendo el enchufe con la mano después de usarlo. NO tire del cable de alimentación.
7. No sumerja el cable, el enchufe y todo el dispositivo en agua o cualquier otro líquido. No exponga el dispositivo a condiciones atmosféricas (lluvia, sol, etc.) ni lo use en condiciones de alta humedad (baños, casas móviles húmedas).
8. Compruebe periódicamente el estado del cable de alimentación. Si el cable de alimentación está dañado, debe ser reemplazado por un taller de reparación especializado para evitar peligros.
9. No utilice el aparato con un cable de alimentación dañado o si se ha caído o dañado de alguna otra manera o si no funciona correctamente. No repare el dispositivo usted mismo, ya que existe el riesgo de descarga eléctrica. Lleve el dispositivo dañado a un centro de servicio apropiado para su revisión o reparación. Todas las reparaciones solo pueden llevarse a cabo en puntos de servicio autorizados. Las reparaciones realizadas incorrectamente pueden causar serios peligros para el usuario.
10. Coloque el dispositivo sobre una superficie fresca y estable, lejos de electrodomésticos de cocina calientes como: estufa eléctrica, quemador de gas, etc.
11. Asegúrese de que nada bloquee la entrada y salida de aire del dispositivo

12. Use el dispositivo solo en una superficie nivelada para evitar que se derrame la condensación

13. Para proporcionar protección adicional, es aconsejable instalar un dispositivo de corriente residual (RCD) en el circuito eléctrico con una corriente residual nominal que no exceda los 30 mA. Pregúntele a un electricista por esto.

14. Limpie el filtro de aire regularmente. La frecuencia de la limpieza depende de la limpieza del aire.
15. Después de apagar la máquina, espere al menos 5 minutos antes de volver a encenderla.
16. No utilice el dispositivo en lugares soleados. Cuando el dispositivo se sobrecalienta, la protección contra sobrecalentamiento encenderá el dispositivo.
17. Para garantizar un enfriamiento efectivo, se debe mantener una distancia de al menos
    60 cm entre las paredes laterales del dispositivo y la pared, los muebles o las cortinas.
18. Debido al rendimiento limitado del dispositivo, si la diferencia entre la temperatura objetivo y la temperatura ambiente es demasiado grande, es posible que no se alcance la temperatura objetivo.
19. Para reducir el riesgo de incendio, descarga eléctrica o lesiones al usar el aire acondicionado, observe las siguientes precauciones básicas:
    a) Conecte a una toma de corriente con conexión a tierra con 3 pines.
    b) No quite la punta de conexión a tierra.
    c) No use el adaptador.
    d) No use un cable de extensión.
    e) Desconecte el aire acondicionado antes de dar servicio.
    f) Use dos o más personas para mover e instalar el aire acondicionado.
20. No utilice agentes que aceleren el proceso de descongelación o limpieza que no sean los recomendados por el fabricante.
21. El dispositivo debe almacenarse en una habitación sin operar constantemente fuentes de ignición, por ejemplo: fuego abierto, aparatos de gas o calentadores eléctricos.

ANTES DEL PRIMER USO - (imagen E)

Conecte los conectores al conducto de escape de aire de la siguiente manera:

1. Extienda el conducto de escape de aire (9) extrayendo los dos extremos del conducto.
2. Atornille el conducto de escape de aire (9) en el conector del conducto de escape de aire (10).
3. Conecte el conducto de escape de aire (9) al dispositivo directamente.

OBSERVACIONES:

1. Mantenga la unidad al menos a 1 metro de distancia de televisores o radios para evitar interferencias electromagnéticas.
2. No exponga la unidad a la luz solar directa para evitar la decoloración del color de la superficie.
3. No incline la unidad más de 35 ° o boca abajo durante el transporte. Si el dispositivo se ha volteado durante el transporte, colóquelo correctamente y espere de 2 a 4 horas antes de encenderlo.
4. Coloque la unidad sobre una superficie plana con una inclinación de menos de 5°.
5. La unidad funciona de manera más eficiente en determinadas ubicaciones de habitaciones, seleccione la mejor ubicación:
6. Junto a una ventana, una puerta o una ventana francesa.
7. Mantenga la distancia requerida desde la salida de aire de retorno a la pared u otros obstáculos al menos 60 cm.
8. Extienda la manguera de aire para asegurarse de que el otro extremo de la manguera de aire tenga espacio entre la puerta de la ventana, la ventana francesa o el orificio de la pared.
9. La salida o entrada de aire no puede ser bloqueada por rejilla protectora ni ningún obstáculo.
   Para prolongar la vida útil de la unidad, drene el agua condensada de los orificios de drenaje descendente (8) antes de guardar la unidad al final de la temporada.

DESCRIPCIÓN DEL DISPOSITIVO: AIRE ACONDICIONADO LOCAL (imágenes A y B)

1. Panel de control
2. Salida de aire frío
3. Receptor de señal
4. Mando a distancia
5. Asa de transporte
6. Conducto de escape
7. Entrada del evaporador
8. Orificio de drenaje del enfriador inferior
9. Conducto de escape de aire
10. Adaptador de escape de ventana

PANEL DE CONTROL (imagen C)

A. Botón de encendido ON / OFF
B. Botón de velocidad del ventilador
C. Botón de modo
D. Botón de temporizador / aumento de temperatura
E. Botón Temporizador / Bajar temperatura
F. Lámpara de baja velocidad
G. Lámpara de alta velocidad

I. Botón de suspensión y bloqueo para niños
J. Modo automático
K. Modo frío
L. Modo seco
M. Modo ventilador
N. Botón de temporizador
O. Botón de oscilación

CONTROLADOR REMOTO - imagen D

El control remoto transmite señales al. sistema.

Botón "A": el aparato se iniciará cuando se energice o se detendrá cuando esté en funcionamiento, si presiona este botón.

Botón "B": presiónelo para seleccionar la velocidad del ventilador en secuencia.

Botón "C": presiónelo para seleccionar el modo de funcionamiento: "J", "K", "L" o "M".

Botón "D" / "E": presiónelo para ajustar la temperatura ambiente y el temporizador.

Botón "l": presiónelo para configurar o cancelar el modo de suspensión.

Botón "N": presiónelo para configurar el tiempo de apagado automático y encendido automático.

Botón "O": presiónelo para configurar o cancelar el modo de oscilación de las rejillas.

FUNCIONAMIENTO DEL PANEL DE CONTROL

AUTOMÁTICO / FRÍO / SECO / VENTILADOR

1. Encienda el dispositivo.
   a) Conecte el dispositivo.
   b) Presione el botón "A", luego el dispositivo emite un pitido y se enciende.
   c) El diodo LED muestra la temperatura ambiente y comienza a funcionar en modo automático.

2. Elegir el modo de funcionamiento

Presione el botón "C" para seleccionar el modo de operación deseado por secuencia:

Modo automático "J" -> Modo de enfriamiento "K" -> Modo de secado "L" -> Modo de ventilador "M."

3. Ajustar la temperatura

La temperatura se puede ajustar dentro de un rango de 15 ° -31 ° C. Presione el botón “D” o “E” para aumentar o disminuir la temperatura en 1 ° C presionando una vez. El panel LED del dispositivo muestra la temperatura objetivo durante 5 segundos y luego muestra la temperatura ambiente.

4. Ajuste la velocidad del ventilador

Presione el botón "B" para seleccionar la velocidad deseada del ventilador que se muestra por secuencia: Baja velocidad "F" -> Alta velocidad G

5. Poder

Cuando presiona el botón "A" nuevamente, el dispositivo sonará "di" y dejará de funcionar.

1. Presione este botón "I" para ingresar al modo de suspensión del dispositivo.

2. Presione este botón "N" para configurar un apagado programado.

Presione este botón "O" para configurar la oscilación del aire en direcciones de izquierda a derecha.

Principio de funcionamiento de cada modo:

Modo AUTO "J":

Una vez que se selecciona la operación "J", el sensor de temperatura interior opera automáticamente y selecciona uno de los siguientes modos de operación:

- Cuando la temperatura ambiente ≥24 °C, la unidad seleccionará automáticamente el modo "K" del modo frío.

0

- Cuando la temperatura ambiente sea < 24 °C, la unidad seleccionará automáticamente el modo de alta velocidad del ventilador "M. ..".

Modo seco "L":

1. El ventilador centrífugo ascendente funcionará a baja velocidad y la velocidad no se puede ajustar.

2. El compresor se detendrá después de funcionar durante 8 minutos y luego funcionará nuevamente después de 6 minutos.

3. El dispositivo adopta el modo de deshumidificación de temperatura constante y el ajuste de temperatura no es efectivo.

Modo COOL "K":

1. Cuando la temperatura ambiente es más alta que la temperatura establecida en el panel de control, el compresor comienza a funcionar.
2. Cuando la temperatura ambiente es menor que la temperatura establecida en el panel de control, el compresor se detiene y el ventilador superior funciona a la velocidad establecida originalmente.

Modo de ventilador "M.".

1. El ventilador centrífugo ascendente funciona a la velocidad establecida y el compresor no funciona.

2. El ajuste de temperatura no es efectivo.

Funcionamiento del temporizador "N":

1. Presione el botón "N" para configurar el tiempo de apagado automático mientras la unidad está funcionando.
2. Presione el botón "N" para configurar el tiempo de encendido automático mientras la unidad está lista.
3. El tiempo se puede ajustar dentro de un rango de 1 hora a 24 horas presionando el botón "D" (+) o "E" (-).

Funcionamiento en modo de reposo "I":

1. El modo de reposo funciona cuando la unidad está en modo "K" de refrigeración.
2. Presione el botón "I" en el modo de enfriamiento "K", entonces la unidad funcionará en el modo de suspensión y el ventilador cambiará a velocidad baja automáticamente. La temperatura establecida aumentará 1 °C después de una hora y aumentará 2 °C después de dos horas. Después de seis horas, la unidad dejará de funcionar.

Operación de bloqueo para niños:

1. Presione el botón y mantenga presionado "I" en el modo de enfriamiento "K" durante 3 segundos para ingresar al estado de bloqueo para niños. En la pantalla se mostrará "LC" después de activar esta función.
2. Presione nuevamente el botón y mantenga presionado "I" en el modo de enfriamiento "K" durante 3 segundos para que exista el estado de bloqueo para niños. En la pantalla se mostrará la temperatura ambiente actual después de desactivar la función de bloqueo para niños.

Funcionamiento en modo de oscilación "O":

Cuando el dispositivo esté encendido, presione el botón "O", la rejilla vertical se encenderá o apagará. Cuando está encendida, la rejilla puede oscilar hacia los lados izquierdo y derecho. Presione el botón "O" nuevamente, la rejilla dejará de oscilar.

Aviso:

El tablero de control principal tiene función de memoria, cuando el dispositivo está listo para funcionar pero en estado de parada, el tablero de control principal puede memorizar la inicialización del modo de trabajo. Cuando encienda la unidad, funcionará con la misma promulgación del modo de trabajo que la última vez, no es necesario restablecer el modo de trabajo nuevamente.

CONTROL REMOTO

1. Deslice la tapa trasera para abrir y quitar la película aislante de las baterías.
2. Coloque las pilas dentro de la ranura, deben corresponder a los signos "+" y "-" del mando a distancia.
3. Durante mucho tiempo sin uso, saque las baterías.
4. Para prevenir la contaminación ambiental, saque las baterías usadas y deséchelas de manera segura y apropiada.
   Para operar el dispositivo, apunte el control remoto (4) al receptor de señal (3). El control remoto operará el dispositivo a una distancia de 5 metros cuando apunte al receptor de señal del dispositivo.

DISPOSITIVOS DE PROTECCIÓN

El dispositivo de protección puede dispararse y detener el aparato en los casos que se enumeran a continuación:

1. en modo enfriamiento: la temperatura del aire interior es superior a 43 °C (109 °F)

2. en modo refrigeración: la temperatura ambiente es inferior a 15 °C (59 °F)

3. en modo deshumidificación: la temperatura ambiente es inferior a 15 °C (59 °F).

Si el dispositivo funciona en modo de enfriamiento "K" o seco "L" con la puerta o ventana abierta durante mucho tiempo cuando la humedad relativa es superior Al. 80%, el rocío puede gotear desde la salida.

El dispositivo de protección funcionará en los siguientes casos:

1. Reiniciando el dispositivo inmediatamente después de detener el trabajo o cambiar el modo seleccionado mientras trabaja, debe esperar 3 minutos.

2. Si se quitó el enchufe, después de reiniciar el dispositivo volverá al modo original, TIMER ON y TIMER OFF - deben configurarse nuevamente.

OBSERVACIÓN: hay un reciclaje de agua de condensación escondido dentro de esta unidad. El agua de condensación se reciclaparcialmente entre el condensador y la placa de agua. Cuando el nivel del agua sube al nivel superior, el interruptor de flotador y el indicador de agua llena (E4) se encienden para recordar el drenaje del agua. Corte la fuente de alimentación, mueva el aparato a un lugar adecuado, retire el tapón de drenaje y drene el agua por completo. Después del drenaje, vuelva a instalar el tapón, o el electrodoméstico podría tener fugas y mojar su habitación.

Si el aparato se coloca en una posición que permita el drenaje de agua, también puede conectar el orificio de drenaje al puerto de drenaje para drenar el agua. El tubo de drenaje se agrega al kit, con un diámetro interior de 9 mm, un diámetro exterior de 12 mm, material: PVC..

Solución de problemas

1) Problema: no funciona.

Análisis:

a) tal vez se haya fundido el fusible o el disparo del protector, espere 3 minutos y comience de nuevo, el dispositivo protector puede estar impidiendo que funcione.

c) tal vez las pilas del mando a distancia estén agotadas.

d) tal vez el enchufe no esté enchufado correctamente.

2) Problema: funciona solo por un corto tiempo

Análisis:

a) si la temperatura establecida está cerca de la temperatura ambiente, puede reducirla.

b) tal vez la salida de aire esté bloqueada por un obstáculo. Elimina el obstáculo.

3) Problema: funciona pero no enfría

Análisis:

a) tal vez la puerta o la ventana estén abiertas.

b) tal vez a corta distancia hay otro aparato que funciona con calor, como un calentador o una lámpara, etc.

c) el filtro de aire está sucio, límpielo.

d) la salida o entrada de aire está bloqueada.

f) la temperatura establecida es demasiado alta.

4) Problema: Fuga de agua durante el movimiento.

Análisis:

a) drene el condensado antes de moverlo.

b) para evitar fugas de agua, coloque el dispositivo en un suelo plano.

5) Problema: No funciona y el indicador de agua llena "E4"

Análisis:

a) saque el tapón de goma para drenar el agua.

b) si a menudo se encuentra en este estado, comuníquese con un técnico de servicio calificado.

6) Problema: el dispositivo no se inicia.

Análisis:

a) tal vez no esté enchufado. Entonces, conéctelo.

b) tal vez daños en el enchufe o el enchufe. Reemplazar por proveedor de servicios.

c) tal vez fusible roto. Reemplace el fusible por el proveedor de servicios (especificación: 3,15A / 250VAC).

7) Problema: el dispositivo se detiene automáticamente.

Análisis:

a) tiempo apagado o temperatura establecida alcanzada. Reinícielo o espere el cambio automático.

8) Problema: no hay aire frío en el modo COOL "K".

Análisis:

a) la temperatura ambiente es más baja que la temperatura establecida. Es un fenómeno normal, la máquina cambiará automáticamente

mientras la temperatura ambiente sea más alta que la temperatura establecida.

b) El dispositivo entra en protección antihielo. El dispositivo cambiará automáticamente después de que finalice la protección antihielo.

9) Problema: el LED muestra el código de falla "E2"

Análisis:

a) el sensor de temperatura ambiente falla o se daña. Reemplace el sensor de temperatura ambiente por el proveedor de servicios.

10) Problema: el LED muestra el código de falla "E3"

Análisis:

a) el sensor del tubo de aceite del evaporador falla o está dañado. Reemplace el sensor del tubo del serpentín del evaporador por parte del proveedor de servicios.

11) Problema: el LED muestra el código de falla "E4"

Análisis:

a) advertencia de agua llena. Escurre el agua.

LIMPIEZA Y MANTENIMIENTO

Mantenimiento del dispositivo

1. Apague el dispositivo primero antes de desconectarlo de la fuente de alimentación.
2. Limpiar con un paño suave y seco. Utilice agua tibia por debajo de 40 °C para limpiar si el aparato está muy sucio.
3. Nunca use sustancias volátiles como gasolina o polvos de pulir para limpiar el dispositivo.

Mantenimiento del filtro de aire

Es necesario limpiar el filtro de aire cada 2 semanas si el dispositivo funciona en un entorno extremadamente polvoriento. Limpiar de la siguiente manera:

1. Primero detenga el dispositivo, empuje hacia arriba el filtro de aire (Imagen F).

2. Limpie y vuelva a instalar el filtro de aire.

3. Si la suciedad es visible, lávela con una solución de detergente en agua tibia. Después de limpiarlo, séquelo en un lugar sombreado y fresco, luego vuelva a instalarlo.

Mantenimiento después de usar

1. Si el dispositivo no se va a utilizar durante mucho tiempo, retire el tapón de goma del orificio de drenaje (8) para drenar el agua.
2. Mantenga el aparato en funcionamiento con el ventilador sólo medio día durante un día soleado para secar el aparato por dentro y evitar que se enmohezca.

3. Detenga el dispositivo y desenchufe el cable de alimentación, luego saque las baterías del control remoto y almacene el dispositivo correctamente.

4. Limpie el filtro de aire y vuelva a instalarlo.

5. Quite las mangueras de aire, guárdelas correctamente y cubra el orificio h

DATOS TÉCNICOS:

Capacidad de enfriamiento en BTU: 12.000 BTU / hora

Capacidad de refrigeración en vatios: 3500 W

Consumo de energía (refrigeración) W: 1300 W

Volumen: <= 65dB

Flujo de aire: 450 m3 / hora

Clase energética: A

Temporizador: 24 horas

Peso del refrigerante R290: máx. 210 gramos

Capacidad de la función de secado: 28 litros / día

h

Precaución, riesgo de incendio.

NO perforar ni quemar.

Tenga en cuenta que el refrigerante puede no contener olor.

La cantidad máxima de carga de refrigerante: 210 g.

Preocupación por el medio ambiente. Por favor, lleva las cajas de cartón a un sitio de reciclaje. Las bolsas de polietileno se deben tirar al cubo de la basura amarillo (para envases). El equipo gastado debe ser entregado en el punto de almacenamiento adecuado, porque las piezas que constituyen el equipo pueden suponer un peligro para el medio ambiente. Debes entregar el equipo Hay que devolver el equipo eléctrico con el fin de evitar su reutilización. Si en el equipo se encuentran pilas, hay que sacarlas y entregar por separado, en un punto de almacenamiento adecuado. No tires el equipo al contenedor para residuos urbanos!!

PORTUGUÊS

CONDIÇÕES GERAIS DE SEGURANÇA

INSTRUÇÕES IMPORTANTES DE SEGURANÇA LEIA COM ATENÇÃO E SALVE PARA O FUTURO

Temporizador: 24 horas

Peso do refrigerante R290: máx. 210 gramas
