NAUDOJIMO INSTRUKCIJA AD 7925 ADLER

SVARBIOS SAUGOS INSTRUKCIJOS ATSARGIAI Perskaitykite ir išsaugokite ateičiai

1. Prieš naudodamiesi prietaisu, perskaitykite naudojimo vadovą ir vykdykite jame pateiktas instrukcijas. Gamintojas neatsako už žala, padarytą naudojant įrenginį ne pagal paskirtį ar netinkamai naudojant.
2. Prietaisas skirtas naudoti tik namuose. Nenaudokite kitiems tikslams, kurie néra numatyti.
3. Prietaisą reikia prijungti tik prie jžeminto 220 240 V \~ 50 Hz lizdo. Norint padidinti eksploatavimo sauga, keli elektros prietaisai neturėtų būti jungiami prie vienos srovės grandinės tuo pačiu metu.
4. Būkite ypač atsargūs naudodamiesi prietaisu, kai šalia yra vaikai. Neleiskite vaikams žaisti su šiuo prietaisu, neleiskite vaikams ar žmonėms, nepažįstamiems prietaiso, juo naudotis.
5. [SPÉJIMAS: Šia įranga gali naudotis vyresni nei 8 metų vaikai ir ribotų fizinių, jutimo ar protinių galimybių žmonės arba žmonės, neturintys patirties ar žinių apie įrangą, jei tai

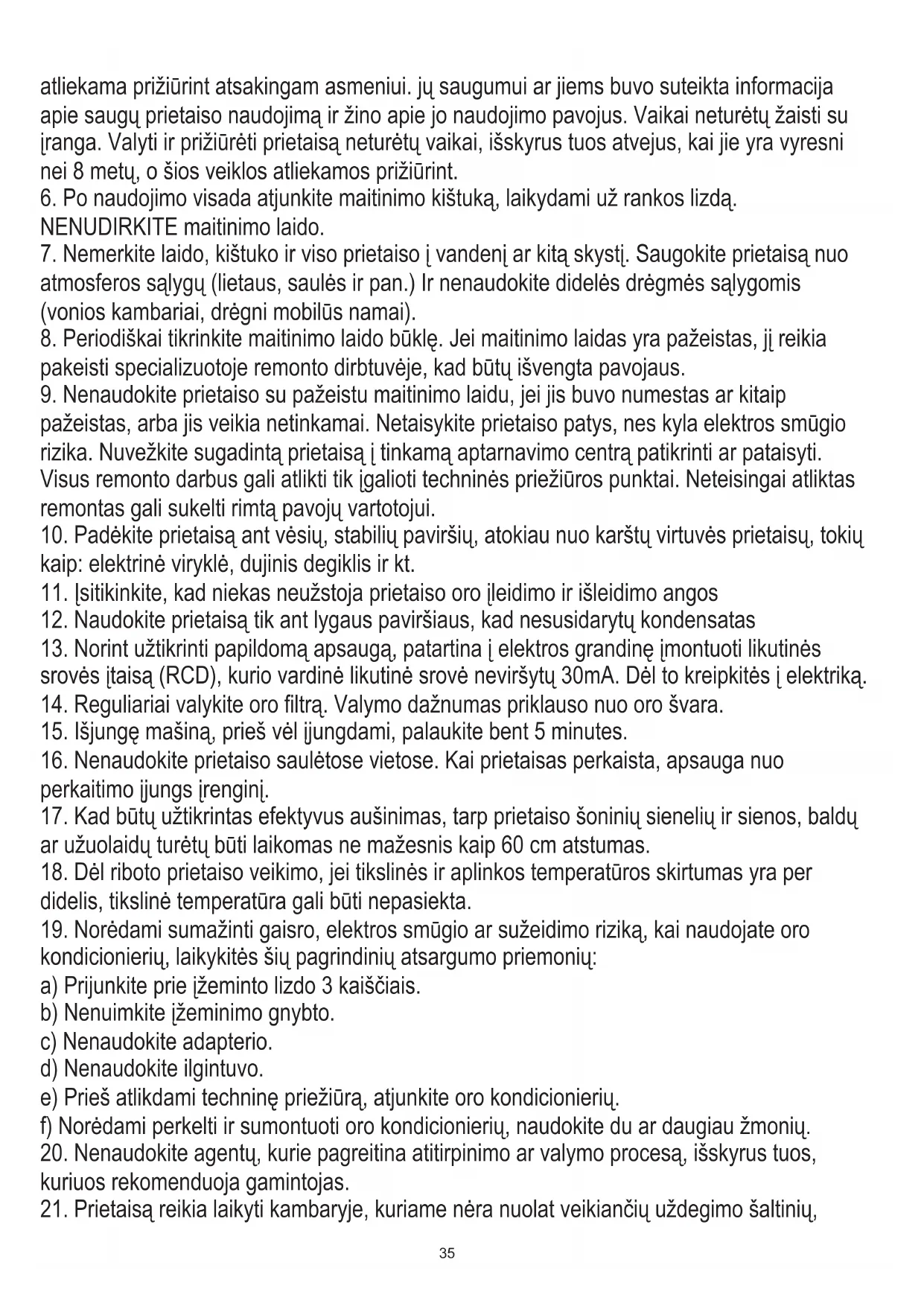

atliekama prižiūrint atsakingam asmeniui. jų saugumui ar jiems buvo suteikta informacija apie saugų prietaiso naudojimą ir žino apie jo naudojimo pavojus. Vaikai neturėtų žaisti su įranga. Valyti ir prižiūrėti prietaisą neturėtų vaikai, išskyrus tuos atvejus, kai jie yra vyresni nei 8 metų, o šios veiklos atliekamos prižiūrint.

1. Po naudojimo visada atjunkite maitinimo kištuka, laikydami už rankos lizdą. NENUDIRKITE maitinimo laido.

2. Nemerkite laido, kištuko ir viso prietaiso [ vanden] ar kitą skyst]. Saugokite prietaisą nuo atmosferos sąlygų (lietaus, saulės ir pan.) Ir nenaudokite didelės drėgmės sąlygomis (vonios kambariai, drėgni mobilūs namai).

3. Periodiškai tikrinkite maitinimo laido būklę. Jei maitinimo laidas yra pažeistas, jį reikia pakeisti specializuotoje remonto dirbtuvėje, kad būtų išvengta pavojaus.

4. Nenaudokite prietaiso su pažeistu maitinimo laidu, jei jis buvo numestas ar kitaip pažeistas, arba jis veikia netinkamai. Netaisykite prietaiso patys, nes kyla elektros smūgio rizika. Nuvežkite sugadintą prietaisą i tinkamą aptarnavimo centra patikrinti ar pataisyti. Visus remonto darbus gali atlikti tik įgalioti techninės priežiūros punktai. Neteisingai atliktas remontas gali sukelti rimtą pavojų vartotojui.

5. Padėkite prietaisą ant vėsių, stabilių paviršių, atokiau nuo karštų virtuvės prietaisų, tokių kaip: elektrinė viryklė, dujinis degiklis ir kt.

6. [sitikinkite, kad niekas neužstoja prietaiso oro [leidimo ir išleidimo angos

7. Naudokite prietaisą tik ant lygaus paviršiaus, kad nesusidarytų kondensatas

8. Norint užtikrinti papildomą apsaugą, patartina i elektros grandinę jmontuoti likutinės srovės įtaisą (RCD), kurio vardinė likutinė srovė neviršytų 30mA. Dėl to kreipkitės i elektriką.

9. Reguliariai valykite oro filtrą. Valymo dažnumas priklauso nuo oro švara.

10. Išjunge mašina, prieš vėl ijungdami, palaukite bent 5 minutes.

11. Nenaudokite prietaiso saulètose vietose. Kai prietaisas perkaista, apsauga nuo perkaitimo ijungs jrengini.

12. Kad būtų užtikrintas efektyvus aušinimas, tarp prietaiso šoninių sienelių ir sienos, baldų ar užuolaidų turėtų būti laikomas ne mažesnis kaip 60 cm atstumas.

13. Dėl riboto prietaiso veikimo, jei tikslinės ir aplinkos temperatūros skirtumas yra per didelis, tikslinė temperatūra gali būti nepasiekta.

14. Norėdami sumažinti gaisro, elektros smūgio ar sužeidimo rizika, kai naudojate oro kondicionierių, laikykitės šių pagrindinių atsargumo priemonių:

a) Prijunkite prie jžeminto lizdo 3 kaiščiais.

b) Nenuimkite ižeminimo gnybto.

c) Nenaudokite adapterio.

d) Nenaudokite ilgintuvo.

e) Prieš atlikdami techninę priežiūrą, atjunkite oro kondicionierių.

f) Norėdami perkelti ir sumontuoti oro kondicionierių, naudokite du ar daugiau žmonių.

1. Nenaudokite agentu, kurie pagreitina atitirpinimo ar valymo procesa, išskyrus tuos, kuriuos rekomenduoja gamintojas.

2. Prietaisą reikia laikyti kambaryje, kuriame nėra nuolat veikiančių uždegimo šaltinių,

pavyzdžiui: atvira ugnis, dujiniai prietaisai ar elektriniai šildytuvai.

PRIEŠ PIRMA NAUDOJIMA - (E pav.)

Prijunkite jungtis prie oro išmetimo kanalo taip:

1. Ištraukite oro išmetimo kanalą (9), ištraukdami du ortakio galus.
2. [sukite oro išmetimo kanalą (9) ] oro išmetimo kanalo (10) jungtį.
3. Tiesiogiai prijunkite oro išmetimo kanalą (9).

PASTABOS:

1. Kad išvengtumėte elektromagnetinių trukdžių, laikykite įrenginį bent 1 m atstumu nuo televizoriaus ar radijo imtuvų.
2. Nenaudokite jrenginio tiesioginėje saulės šviesoje, kad paviršiaus spalva neišblėstų.
3. Transportuodami nekreipkite jrenginio daugiau nei 35° ar aukštyn kojomis. Jei gabenimo metu prietaisas buvo apverstas, teisingai paděkite jī ir palaukite 2–4 valandas prieš paleidžiant.
4. [dėkite įrenginį ant lygaus paviršiaus, kurio nuolydis mažesnis nei 5 °.
5. [renginys veikia efektyviau tam tikrose patalpu vietose, pasirinkite geriausia vieta:
6. Šalia lango, durų ar prancūziško lango.
7. Laikykite reikiamą atstumą nuo grižtančio oro išleidimo angos iki sienos ar kitų kliūčių mažiausiai 60 cm.
8. Išplėskite oro žarna, kad įsitikintumėte, jog kitame oro žarnos gale yra tarpas tarp lango durų, lango ar sieninės angos.
9. Oro išleidimo angos ar jleidimo angos negalima užblokuoti apsauginėmis grotelėmis ar jokiomis kliūtimis.
   Norėdami pailginti įrenginio tarnavimo laika, sezono pabaigoje išleiskite kondensuotą vandenį iš žemyn išleidžiamų skylių (8), prieš padėdami įrenginį į saugykla.

PRIETAISO APRAŠAS: VIETINIS ORO KONDICIONIERIS (A ir B paveikslai)

1. Valdymo pultas
2. Šalto oro išleidimo anga
3. Signalo receptoriai
4. Nuotolinis valdiklis
5. Transportavimo rankena
6. lšmetimo kanalas
7. Garintuvo jėjimas
8. Aušintuvas žemyn. Nutekėjimo anga
9. Oro išmetimo kanalas
10. Lango išmetimo adapteris

VALDYMO SKYDELIS (C paveikslas)

A. ljungimo / išjungimo mygtukas
B. Ventiliatoriaus greičio mygtukas
C. Režimo mygtukas
D. Laikmačio / temperatūros padidinimo mygtukas
E. Laikmačio / temperatūros mažinimo mygtukas
F. Mažo greičio lemputė
G. Greitaeigè lempa
I. Miego mygtukas ir vaiko užraktas
J. Automatinis režimas
K. Šaunus režimas
L. Sausas režimas
M. Ventiliatoriaus režimas
N. Laikmačio mygtukas
O. Oscillation mygtukas

Nuotolinis valdiklis - D paveikslas

Nuotolinio valdymo pultas perduoda signalus i sistema.

Mygtukas „A“ - prietaisas bus paleistas, kai jis bus ijungtas, arba bus sustabdytas, kai jis veiks, jei paspausite ši mygtuką.

Mygtukas „B“ - paspauskite jį, kad iš eilės pasirinktumėte ventiliatoriaus greitį.

Mygtukas „C“ - paspauskite jj, kad pasirinktumète darbo režimą: „J“, „K“, „L“ arba „M.“.

Mygtukas „D“ / „E“ - paspauskite, kad sureguliuotumėte kambario temperatūrą ir laikmatį.

Mygtukas „I“ - paspauskite, jei norite nustatyti arba atšaukti miego režima.

Mygtukas „N“ - paspauskite, kad nustatytumėte automatinio išjungimo ir ijungimo laiką.

Mygtukas „O“ - paspauskite, jei norite nustatyti arba atšaukti žaliuzių pasukimo režimą.

KONTROLÈS LENGVO VEIKIMAS

AUTOMATINIS / VÉSAS / SAUSAS / VENTILIATORIUS

1. |junkite |rengini.
   a) Prijunkite prietaisa.
   b) Paspauskite mygtuką „A“, tada prietaisas vieną kartą pypteli ir įsijungia.
   c) LED diodas rodo kambario temperatūrą ir pradeda veikti automatiniu režimu.

2. Pasirinkite darbo režima

Paspauskite mygtuka „C“, kad iš eilės pasirinktumėte norimą veikimo režima:

1. Sureguliuokite temperatūra

Temperatūrą galima nustatyti 15–31 ° C intervale. Paspauskite „D“ arba „E“ mygtuką, norėdami padidinti arba sumažinti temperatūrą 1 ° C, vieną kartą paspausdami. Irenginio LED skydelyje 5 sekundes rodoma tikslinė temperatūra, o tada rodoma kambario temperatūra.

1. Sureguliuokite ventiliatoriaus greitj

Paspauskite mygtuką „B“, norėdami pasirinkti norimą ventiliatoriaus greitį, rodomą seka:

Mažas greitis „F“ -> Greitasis G

1. Jéga

Dar kartą paspaudus mygtuką „A“, prietaisas pasigirs „di“ ir nustos veikti.

1. Paspauskite ši mygtuką „I“, kad jungtumėte įrenginio miego režima.

2. Paspauskite ši mygtuką „N“, kad nustatytumėte laiko išjungimą.

Paspauskite ši mygtuka „O“, kad nustatytumėte oro svyravimo svyravimą i kairę ir dešinę.

Kiekvieno režimo veikimo principas:

AUTO „J“ režimas:

Pasirinkus „J“ veikimą, vidaus temperatūros jutiklis veikia automatiškai ir pasirenka vieną iš žemiau esančių darbo režimų:

- Kai kambario temperatūra ≥24 °C, įrenginys automatiškai pasirenka vėsinimo režimą „K“.

arba

- Kai kambario temperatūra < 24 °C, įrenginys automatiškai pasirenka didelio ventiliatoriaus greičio režima „M. ..“.

Sausas „L“ režimas:

1. Išcentrinis ventiliatorius veikia mažu greičiu, o greičio negalima sureguliuoti.

2. Kompresorius sustoja veikęs 8 minutes, po 6 minučių vėl suveikia.

3. Prietaisas perima pastovų temperatūros sausinimo režimą, o temperatūros reguliavimas nėra efektyvus.

„KOL“ režimas:

1. Kai kambario temperatūra yra aukštesné nei nustatyta valdymo pulte, kompresorius pradeda veikti.

2. Kai kambario temperatūra yra žemesnė nei nustatyta valdymo pulte, kompresoriaus sustojimas ir viršutinis ventiliatorius veikia pradiniu nustatytu greičiu.

Ventiliatoriaus "M." režimas.

1. Išcentrinis ventiliatorius veikia nustatytu greičiu, o kompresorius neveikia.

2. Temperatūros reguliavimas néra efektyvus.

Laikmačio veikimas "N":

1. Paspauskite „N“ mygtuka, kad nustatytumete automatinio išjungimo laiką, kol įrenginys veikia.

2. Paspauskite „N“ mygtuka, kad nustatytumete automatinio ijungimo laika, kol irenginys yra paruoštas.

3. Laiką galima nustatyti nuo 1 iki 24 valandu, paspaudus mygtuką „D“ D + ) arba „E“ (-.

Miego režimo „l“ veikimas:

1. Miego režimas veikia, kai jrenginys yra aušinamas „K“ režimu.

2. Paspauskite mygtuką „I“ vėsiame režime „K“, tada įrenginys veiks miego režimu ir ventiliatorius automatiškai pasisuks žemu greičiu.

Nustatyta temperatūra po valandos padidės 1 °C, o po dviejų valandų padidės 2 °C. Po šešių valandų įrenginys nustos veikti.

Vaikų užrakto operacija:

1. Paspauskite mygtuką ir 3 sekundes palaikykite „I“ vėsiame režime „K“, kad ijungtumėte vaikų užrakto būseną. Aktyvus šią funkciją ekrane pasirodys „LC“.

2. Dar kartą paspauskite mygtuką ir palaikykite „I“ vėsiame režime „K“ 3 sekundes, kad būtų vaiko užrakto būsena. Išjungus vaikų užrakto funkciją ekrane bus rodoma esama kambario temperatūra.

„O“ režimo veikimas:

Kai prietaisas ijungtas, paspauskite mygtuką „O“, vertikali žaliuzė įsijungs arba išsijungs. Kai jis ijungtas, žaliuzės gali pasisukti į kairę ir dešinę puses. Dar kartą paspauskite mygtuką „O“, žaliuzė nestos suktis.

Pastebèti:

Pagrindinė valdymo plokštė turi atminties funkcija, kai prietaisas yra paruoštas veikti, bet yra sustabdytas, pagrindinė valdymo plokštė gali įsiminti pradinį darbo režimaą. Kai įjungsite įrenginį, jis veiks taip pat, kaip ir paskutinį kartą, nebereikės iš naujo nustatyti darbo režimo.

Nuotolinis valdiklis

1. Paslinkite galinį dangtelį, kad atidarytumėte ir nuimkite nuo baterijų izoliacinę plėveleę.
2. [dėkite baterijas l izdo vidų, jie turi atitikti „+“ ir „-“ ženklus ant nuotolinio valdymo pulto.
3. Ilgai nenaudodami išimkite baterijas.
4. Norėdami išvengti aplinkos taršos, išimkite panaudotas baterijas ir tinkamai ir saugiai išmeskite.
   Norėdami valdyti prietaisą, nukreipkite nuotolinio valdymo pultą (4) i signalo receptorių (3). Nuotolinio valdymo pultas valdys įrenginį 5 metrų atstumu, kai nukreipia i prietaiso signalo receptorių.

APSAUGOS PRIETAISAI

Apsauginis įtaisas gali suveikti ir sustabdyti prietaisą šiais atvejais:

1. aušinimo režimu: vidaus oro temperatūra yra didesné kaip 43 °C (109 °F)
2. aušinimo režimu: kambario temperatūra yra žemesné nei 15 °C (59 °F)
3. sausinimo režimu: kambario temperatūra yra žemesné kaip 15 ° C (59 ° F).
   Jei prietaisas veikia vésinant „K“ arba „L“ režima, ilga laiką atidarius duris ar langą, kai santykinė oro drėgmė yra didesnė nei 80%, iš išleidimo angos gali lašėti rasa.

Apsauginis įtaisas veiks šiais atvejais:

1. Iš naujo paleisdami jrenginį iš karto nutraukę darbaą arba pakeitę pasirinktą režimą dirbdami, turite palaukti 3 minutes.
2. Jei kištukas buvo išimtas, iš naujo paleidus prietaisą griš į pradinį režima, reikia vėl nustatyti „TIMER ON“ ir „TIMER OFF“.

PASTABA: šiame įrenginyje paslėptas kondensacinio vandens perdirbimas. Kondensacinis vanduo iš dalies yra perdirbamas tarp kondensatoriaus ir vandens plokštės. Kai vandens lygis pakyla iki viršutinio lygio, užsidega plūdinis jungiklis ir viso vandens indikatorius (E4), kad būtų priminta apie nutekėjusi vandenį. Nutraukite maitinimą, perkelkite prietaisą į tinkamą vietą, išimkite išleidimo kamštį, visiškai išleiskite vandenį. Po kanalizacijos pakartotinai įstatykite kištuką, kitaip prietaisas gali nutekėti ir padaryti jūsų kambarį drėgną. Jei prietaisas pastatytas tokioje vietoje, kad vanduo galėtų patekti, jūs taip pat galite prijungti kanalizacijos angą prie kanalizacijos angos, kad nutekėtų vanduo. O tubo de drenagem é adicionado ao kit, com diâmetro interno de 9mm, diâmetro externo de 12mm, material: PVC.

Problemy sprendimas

1) Bèda: nedirbkite.

Analizé:

a) gali būti, kad apsaugos elemento jungiklis ar saugiklis sudegė, palaukite 3 minutes ir paleiskite iš naujo, nes apsauginis įtaisas gali neleisti prietaisui veikti.
c) gal išeikvos nuotolinio valdymo pulto baterijos.
d) gal kištukas netinkamai jkištas.
2) Gedimas: veikia tik trumpą laiką

Analizé:

a) jei nustatyta temperatūra yra artima kambario temperatūrai, galite ją sumažinti.

b) gal kliūtis užstoja oro išleidimą? Pašalinkite kliūtį.

3) Gedimas: Veikia, bet ne vésina

Analizé:

a) galbūt durys ar langas yra atviri.
b) gal arti yra kitas šilumą veikiantis prietaisas, pavyzdžiui, šildytuvas ar lempa ir pan.
c) oro filtras yra nešvarus, išvalykite ji.
d) oro išleidimo anga ar įsiurbimo anga užblokuotos.
f) nustatyta temperatūra yra per aukšta.
4) Gedimas: vandens nutekėjimas judant.

Analizé:

a) prieš judant, nusausinkite kondensata.
b) Norėdami išvengti vandens nutekėjimo, prietaisą raskite ant lygaus paviršiaus.
5) Gedimas: nedirbkite ir pilnas vandens indikatorius „E4“

Analizé:

a) ištraukite guminį kaištį, kad nutekėtų vanduo.

b) jei dažnai būna tokia būsena, kreipkitės į kvalifikuotą techninės priežiūros specialistą.

6) Gedimas: jrenginys nejsijungia.

Analizé:

b) gal pažeisti kištukai ar lizdai. Pakeiskite paslaugų teikėju.

c) gali sulūžti saugiklis. Pakeiskite paslaugų teikėjo saugiklj (specifikacija: 3,15A / 250 VAC).

7) Gedimas: jrenginys automatiškai sustoja.

Analizé:

a) išjungti laiką arba pasiekti nustatytą temperatūrą. Paleiskite jį iš naujo arba palaukite automatinio perjungimo.

8) Gedimas: šalto oro nėra šalto „K“ režimu.

Analizé:

a) kambario temperatūra yra žemesnė už nustatytą. Tai yra normalus reiškinys, mašina automatiškai persijungia, kai kambario temperatūra yra aukštesnė už nustatytą.

b) lrenginys apsaugo nuo užšalimo. Pasibaigus apsaugai nuo užšalimo, prietaisas automatiškai persijungs.

9) Gedimas: šviesos diodas rodo gedimo kodą „E2“

Analizé:

a) kambario temperatūros jutiklis sugenda arba sugadinamas. Pakeiskite paslaugų teikėjo kambario temperatūros jutiklj.

10) Gedimas: šviesos diodas rodo gedimo kodą „E3“

Analizé:

a) garintuvo alyvos vamzdžio jutiklis sugenda arba yra sugadintas. Pakeiskite garintuvo ritės vamzdžio jutiklj.

11) Gedimas: šviesos diodas rodo gedimo kodą „E4“

Analizé:

a) perspėjimas apie vandenį pilnai. Nusausinkite vandenį.

VALYMAS IR PRIEŽIŪRA

lrenginio priežiūra

1. Prieš atjungdami nuo maitinimo, pirmiausia išjunkite [rengini].

2. Nuvalykite minkšta ir sausa šluoste. Jei prietaisas labai nešvarus, valykite drungnu vandeniu, kurio temperatūra žemesné nei 40 ° C.

3. Niekada nevalykite prietaiso lakių medžiagų, tokių kaip benzinas ar blizginimo milteliai.

Oro filtrų priežiūra

Oro filtrą būtina valyti kas 2 savaites, jei prietaisas veikia ypač dulkėtoje aplinkoje. Valoma taip:

1. Pirmiausia sustabdykite prietaisą, paspauskite oro filtrą aukštyn (F paveikslas).

2. lšvalykite ir vėl įstatykite oro filtra.

3. Jei nešvarumai pastebimi, nuplaukite juos ploviklio tirpalu drungname vandenyje. Išvalę išdžiovinkite tamsioje ir vėsioje vietoje, tada vėl jdiekite.

Priežiūra po naudojimo

1. Jei prietaisas nebus naudojamas ilgą laiką, išleiskite guminį kamštį iš kanalizacijos angos (8), kad nutekėtų vanduo.
2. Saulėtą dieną palaikykite prietaisą veikiantį ventilatorių tik pusę dienos, kad jis išdžiūtų viduje ir apsaugotų nuo pelėsio.
3. Išjunkite jrenginį ir ištraukite maitinimo laido kištuka, tada išimkite nuotolinio valdymo pulto baterijas ir tinkamai laikykite jrenginį.
4. Išvalykite oro filtrą ir vėl įdėkite.
5. Nuimkite oro žarnas ir tinkamai jas laikykite, sandariai uždenkite skylę.

TECHNINIAI DUOMENYS:

Aušinimo galia BTU: 12.000 BTU / val

Aušinimo galia vatais: 3500 W

Energijos sąnaudos (aušinimas) W: 1300 W

Türis: <= 65 dB

Oro srautas: 450 m3 / val

Energijos klasė: A

Laikmatis: 24 valandos

R290 aušinimo skysčio svoris: maks. 210 gramų

Džiovinimo funkcijos pajėgumas: 28 litrai per dieną

Atsargiai, gaisro pavojus.

NEGALIMA pradurti ir nedeginti.

Atminkite, kad šaltnešis neturi kvapo.

Didžiausias šaltnešio įkrovos kiekis: 210 g.

Rūpinantis aplinka. Kartono pakuotes atiduoti j makulatūrą. Polietileno (PE) maišelius mesti j plastikui skirtą konteinerį. Susidėvėjusį prietaisą atiduoti j atitinkamą atliekų surinkimo vietą, nes prietaise esančios pavojingos medžiagos gali kelti grėsmę aplinkai. Elektrinį prietaisą atiduoti tokį, kad nebūtų galima jo pakartotinai naudoti ir panaudoti. Jeigu prietaise yra baterijos, būtina jas išimti ir atskirai atiduoti į atliekų surinkimo vietą. Nemesti prietaiso į buitinių atliekų konteinerį!

VISPĀRĪGIE DROŠĪBAS NOSACĪJUMI

SVARĪGAS DROŠĪBAS INSTRUKCIJAS RŪPĪGI LASĪT UN SAUDZĒT NĀKOTNĒM

1) nepatikšanas: nedarbojas.

Analize:
