HASZNÁLATI ÚTMUTATÓ AD 7925 ADLER

(HU) felhasználói kézikönyv - 61 (BS) upute za rad - 56

(RO) Instructiunea de deservire - 50 (CZ) návod k obsluze - 95

1. A készülék használata előtt olvassa el a használati útmutatót, és kövesse az abban található utasításokat. A gyártó nem felel a kárért, amelyet az eszköz rendeltetésszerű használatának vagy nem megfelelő működésének okozott.

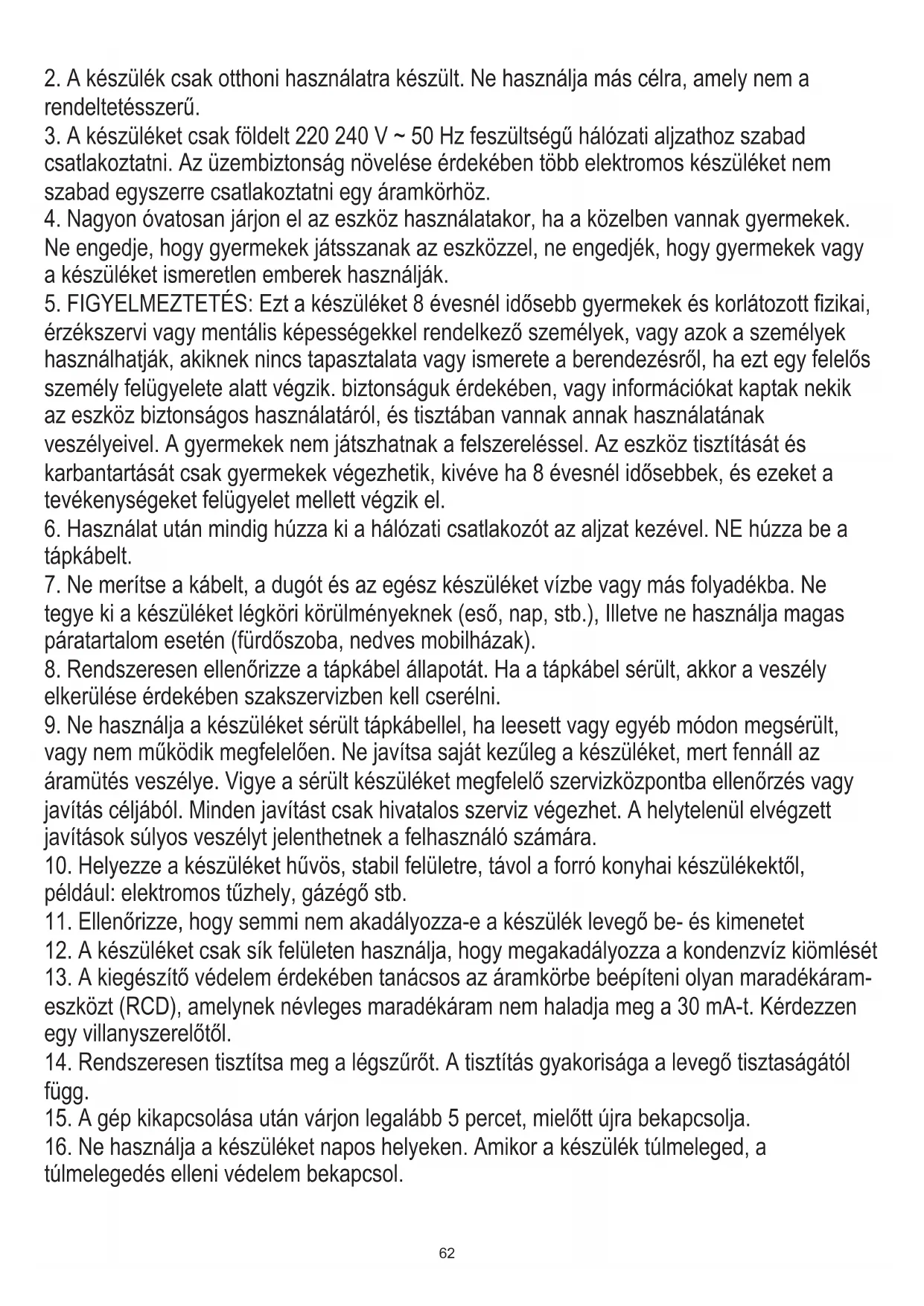

2. A készülék csak otthoni használatra készült. Ne használja más célra, amely nem a rendeltetésszerű.

3. A készüléket csak földelt 220 240 V \~ 50 Hz feszültségű hálózati aljzathoz szabad csatlakoztatni. Az üzembiztonság növelése érdekében több elektromos készüléket nem szabad egyszerre csatlakoztatni egy áramkörhöz.
4. Nagyon óvatosan járjon el az eszköz használatakor, ha a közelben vannak gyermekek. Ne engedje, hogy gyermekek játsszanak az eszközzel, ne engedjék, hogy gyermekek vagy a készüléket ismeretlen emberek használják.
5. FIGYELMEZTETÉS: Ezt a készüléket 8 évesnél idősebb gyermekek és korlátozott fizikai, érzékszervi vagy mentális képességekkel rendelkező személyek, vagy azok a személyek használhatják, akiknek nincs tapasztalata vagy ismerete a berendezésről, ha ezt egy felelős személy felügyelete alatt végzik. biztonságuk érdekében, vagy információkat kaptak nekik az eszköz biztonságos használatáról, és tisztában vannak annak használatának veszélyeivel. A gyermekek nem játszhatnak a felszereléssel. Az eszköz tisztítását és karbantartását csak gyermekek végezhetik, kivéve ha 8 évesnél idősebbek, és ezeket a tevékenységeket felügyelet mellett végzik el.
6. Használat után mindig húzza ki a hálózati csatlakozót az aljzat kezével. NE húzza be a tápkábelt.
7. Ne merítse a kábelt, a dugót és az egész készüléket vízbe vagy más folyadékba. Ne tegye ki a készüléket légköri körülményeknek (eső, nap, stb.), Illetve ne használja magas páratartalom esetén (fürdőszoba, nedves mobilházak).
8. Rendszeresen ellenőrizze a tápkábel állapotát. Ha a tápkábel sérült, akkor a veszély elkerülése érdekében szakszervizben kell cserélni.
9. Ne használja a készüléket sérült tápkábellel, ha leesett vagy egyéb módon megsérült, vagy nem működik megfelelően. Ne javítsa saját kezűleg a készüléket, mert fennáll az áramütés veszélye. Vigye a sérült készüléket megfelelő szervizközpontba ellenőrzés vagy javítás céljából. Minden javítást csak hivatalos szerviz végezhet. A helytelenül elvégzett javítások súlyos veszélyt jelenthetnek a felhasználó számára.
10. Helyezze a készüléket hűvös, stabil felületre, távol a forró konyhai készülékektől, például: elektromos tűzhely, gázégő stb.
11. Ellenőrizze, hogy semmi nem akadályozza-e a készülék levegő be- és kimenetet
12. A készüléket csak sík felületen használja, hogy megakadályozza a kondenzvíz kiömlését
13. A kiegészítő védelem érdekében tanácsos az áramkörbe beépíteni olyan maradékáram-eszközt (RCD), amelynek névleges maradékáram nem haladja meg a 30 mA-t. Kérdezzen egy villanyszerelőtől.
14. Rendszeresen tisztítsa meg a légszűrőt. A tisztítás gyakorisága a levegő tisztaságától függ.
15. A gép kikapcsolása után várjon legalább 5 percet, mielőtt újra bekapcsolja.

16. Ne használja a készüléket napos helyeken. Amikor a készülék túlmeleged, a túlmelegedés elleni védelem bekapcsol.

17. A hatékony hűtés érdekében legalább 60 cm távolságot kell tartani a készülék oldalfalai és a fal, a bútor vagy a függöny között.

18. Az eszköz korlátozott teljesítménye miatt, ha a célhőmérséklet és a környezeti hőmérséklet közötti különbség túl nagy, előfordulhat, hogy a célhőmérsékletet nem érik el.
19. A légkondicionáló használatakor a tűz, áramütés vagy sérülés kockázatának csökkentése érdekében tartsa be a következő alapvető óvintézkedéseket:
    a) Csatlakoztasson egy földelt aljzathoz 3 érintkezővel.
    b) Ne vegye le a földelő karot.
    c) Ne használja az adaptert.
    d) Ne használjon hosszabbítót.
    e) Szervizelés előtt húzza ki a légkondicionálót.
    f) Használjon két vagy több embert a légkondicionáló mozgatásához és felszereléséhez.
20. A leolvasztás vagy tisztítás felgyorsítását célzó szereket csak a gyártó által ajánlott módon használjon.
21. Az eszközt olyan helyiségben kell tárolni, ahol nem működnek állandóan működő gyújtóforrások, például: nyílt tűz, gázkészülékek vagy elektromos fűtőberendezések.

ELSÖ HASZNÁLAT ELÖTT - (E kép)

Csatlakoztassa a csatlakozókat a levegő elszívó csatornájához az alábbiak szerint:

1. Húzza ki a levegő elszívó csatornáját (9) a csatorna két végének kihúzásával.
2. Csavarja be a levegő elszívó csatornáját (9) a levegő elszívó csatornájának (10) csatlakozójába.
3. Csatlakoztassa a levegőelvezető csatornát (9) a készülékhez.

MEGJEGYZÉSEK:

1. Az elektromágneses interferencia elkerülése érdekében tartsa a készüléket legalább 1 méterre a TV-től vagy a rádiótól.
2. Ne tegye ki az egységet közvetlen napfény hatására, hogy elkerülje a felületi szín elhalványulását.
3. Szállítás közben ne döntse meg az egységet 35° -nál többet vagy fejjel lefelé. Ha a készüléket szállítás közben megfordították, tegye le helyesen, és várjon 2-4 órát, mielőtt elindítaná.
4. Helyezze az egységet 5° -nál kisebb hajlású, sík felületre.
5. Az egység bizonyos helyiségekben hatékonyabban működik, válassza ki a legjobb helyet:

- Egy ablak, egy ajtó vagy egy francia ablak mellett.

- Tartsa a szükséges távolságot a visszatérő levegő kimenetétől a falig vagy egyéb akadályokig legalább 60 cm-re.

- Húzza ki a légtömlőt annak biztosítása érdekében, hogy a légtömlő másik vége szabadon maradjon az ablak ajtaja, a francia ablak vagy a fallyuk között.

- A levegő kimenetét vagy beömlönyilását nem védheti el védörács vagy akadály.

Az egység élettartamának meghosszabbítása érdekében üritse le a kondenzvizet a lefolyó nyílásokból (8), mielőtt az évszak végén raktárba helyezné az egységet.

KÉSZÜLÉK LEÍRÁSA: HELYI LÉGKONDICIONÁLÓ (A és B kép)

1. Vezérlöpult
2. Hideg levegő kimenet
3. Jelreceptor
4. Távirányító
5. Szállítási fogantyú
6. Kipufogócső
7. A párologtató bemenete
8. Hütőszekrény leeresztő lyuk
9. Levegő elszívócsatorna
10. Ablak kipufogó adapter

KEZELÖPANEL (C kép)

A. Bekapcsoló gomb BE / KI
B. Ventilátor sebesség gomb

C. Üzemmód gomb
D. Időzítő / hömérséklet fel gomb
E. Időzítő / hőmérséklet le gomb
F. Kis sebességű lámpa
G. Nagy sebességű lámpa
1. Alvó gomb és gyermekzár
J. Automatikus üzemmód
K. Hűvös mód
L. Száraz üzemmód
M. Ventilátor üzemmód
N. Időzítő gomb
O. Oszcilláció gomb

TÁVVEZÉRLŐ - D kép

A távirányító jeleket továbbít a rendszerre.

"A" gomb - a készülék bekapcsol, ha feszültség alatt áll, vagy működés közben leáll, ha ezt a gombot megnyomja.

"B" gomb - nyomja meg a ventilátor sebességének sorrendben történő kiválasztásához.

"C" gomb - nyomja meg az üzemmód kiválasztásához: "J", "K", "L" vagy "M.".

"D" / "E" gomb - nyomja meg a helyiség hömérsékletének és az időzítő beállításához.

"I" gomb - nyomja meg az alvó üzemmód beállításához vagy visszavonásához.

"N" gomb - nyomja meg az automatikus kikapcsolás és az automatikus bekapcsolás idejének beállításához.

"O" gomb - nyomja meg, hogy beállítsa vagy törölje a lengéscsillapító lengési módot.

A KEZELÖPANEL MÜKÖDTETÉSE

AUTOMATIKUS / HÜTÉS / SZÁRÍTÁS / VENTILÁTOR

1. Kapcsolja be a készüléket.

a) Csatlakoztassa a készüléket.

b) Nyomja meg az "A" gombot, majd a készülék egyszer sípol és bekapcsol.

c) A LED-dióda megjeleníti a szobahőmérsékletet, és automatikus üzemmódban kezd működni.

2. Válassza ki az üzemmódot

Nyomja meg a "C" gombot, hogy sorrendben válassza ki a kívánt üzemmódot:

"J" automatikus üzemmód -> "K" hűtési mód -> "L" szárítási mód -> "M" ventilátor üzemmód

3. Állítsa be a hömérsékletet

A hömérsékletet 15 ° -31 ° C tartományban lehet beállítani. A „D” vagy az „E” gomb megnyomásával növelheti vagy csökkentheti a hömérsékletet 1 ° C-kal egyszeri megnyomásával. A készülék LED-je 5 másodpercre megmutatja a célhőmérsékletet, majd megjeleníti a szobahőmérsékletet.

4. Állítsa be a ventilátor sebességét

Nyomja meg a "B" gombot a kívánt ventilátor sebesség kiválasztásához, sorrend szerint:

Kis sebességü "F" -> Nagy sebességü G

5. Teljesítmény

Az "A" gomb újbóli megnyomásakor a készülék "di" hangot ad és nem működik.

1. Nyomja meg ezt az "I" gombot az eszköz alvó üzemmódjába lépéshez.

2. Az időzített kikapcsoláshoz nyomja meg ezt az "N" gombot.

Nyomja meg ezt az "O" gombot a levegő lengési lengésének bal-jobb irányba állításához.

Minden üzemmód működési elve:

AUTO "J" mód:

Miután kiválasztotta a "J" üzemmódot, a beltéri hömérséklet-érzékelő automatikusan működik, és az alábbi üzemmódok egyikét választja:

- Ha a szobahömérséklet ≥ 24 °C, az egység automatikusan a "K" üzemmódot választja.

vagy

- Ha a szobahömérséklet < 24 °C, a készülék automatikusan a "ventillátor nagysebességű" üzemmódot választja.

Száraz "L" mód:

1. A felső centrifugális ventilátor alacsony sebességgel jár, és a fordulatszám nem állítható.

2. A kompresszor 8 perc múlva leáll, majd 6 perc múlva újra működik.

3. A készülék állandó hőmérséklet-párátlanítási módot választ, és a hőmérséklet beállítása nem hatékony.

HÜTÉS "K" mód:

1. Amikor a helyiség hőmérséklete magasabb, mint a kezelőpanelen beállított hőmérséklet, a kompresszor elkezdi működni.
2. Ha a helyiség hömérséklete alacsonyabb, mint a kezelőpanelen beállított hömérséklet, a kompresszor leáll és a felső ventilátor az eredeti beállított sebességgel működik.

Ventilátor "M." üzemmódban.

1. A felső centrifugális ventilátor beállított sebességgel jár, és a kompresszor nem jár.
2. A hömérséklet beállítása nem hatékony.

"N" időzítő művelet:

1. Nyomja meg az „N” gombot az automatikus kikapcsolási idő beállításához, amíg a készülék működik.
2. Nyomja meg az „N” gombot az automatikus bekapcsolási idő beállításához, amíg az egység készen áll.
3. Az idő 1 órás és 24 óra közötti tartományban állítható be a "D" (+) vagy az "E" (- gomb megnyomásával.

Alvó üzemmód "l" működés:

1. Az alvó üzemmód akkor működik, amikor az egység "K" üzemmódban van.
2. Nyomja meg az "l" gombot hűvös "K" üzemmódban, ezután a készülék alvó üzemmódban működik, és a ventilátor automatikusan alacsony fordulatszámra vált. A beállított hömérséklet 1 °C -kal növekszik egy óra után, és 2 °C -ra nő két óra után. Hat óra elteltével a készülék leáll.

Gyerekzár működés:

1. Nyomja meg a gombot, és hűvös „K” módban tartsa az „I” gombot 3 másodpercig a gyermekzár állapotba lépéshez. A képernyő aktiválása után a képernyőn „LC” jelenik meg.
2. Nyomja meg ismét a gombot és tartsa az „l” gombot hűvös „K” módban 3 másodpercig, hogy fennálljon a gyermekzár állapot. A képernyőn megjelenik a szobahőmérséklet, miután kikapcsolta a gyermekzárat.

"O" üzemmód működése:

Amikor az eszköz be van kapcsolva, nyomja meg az "O" gombot, a függőleges redőny be- vagy kikapcsol. Amikor be van kapcsolva, a redőny balra és jobbra fordulhat. Nyomja meg ismét az "O" gombot, a zsalu leáll.

Értesítés:

A fő vezérlőpult memória funkcióval rendelkezik, amikor az eszköz készen áll a működésre, de leállási állapotban a fő vezérlőpanel képes megjegyezni a munka üzemmód inicializálását. Amikor bekapcsolja az egységet, az ugyanúgy működik, mint a legutóbbi, a munkamódot nem kell újra alaphelyzetbe állítani.

TÁVIRÁNYÍTÓ

1. Csúsztassa el a hátsó fedelet, hogy kinyissa és eltávolítsa az akkumulátorok szigetelő filmjét.
2. Helyezze az elemeket a nyílásba, a távirányítón a "+" és "-" jeleknek meg kell felelnie.
3. Hosszú ideig nem használja, vegye ki az elemeket.
4. A környezetszennyezés elkerülése érdekében vegye ki a használt elemeket, és ártalmatlanítsa megfelelő módon.
   A készülék működtetéséhez irányítsa a távirányítót (4) a jelfogadóra (3). A távirányító 5 méter távolságra működteti a készüléket, amikor a készülék jel-vevőjére mutat.

VÉDELMI ESZKÖZÖK

A védőberendezés kioldhat és leállíthatja a készüléket az alábbiakban felsorolt esetekben:

1. hütési üzemmódban: a beltéri levegő hömérséklete meghaladja a 43 °C (109 °F)
2. hütési üzemmódban: a szobahömérséklet 15 °C (59 °F) alatt van
3. szárítás közben: a szobahómérséklet 15 °C (59 °F) alatt van.
   Ha a készülék „K” hűtés vagy „L” száraz üzemmódban működik nyitott ajtókkal vagy ablakokkal hosszú ideig, amikor a relativ páratartalom 80% felett van, harmat csepeghet a kiömlőnyílásból.

A védőberendezés a következő esetekben működik:

1. A munka leállítása vagy a kiválasztott üzemmód munkavégzés megváltoztatása után azonnal indítsa újra a készüléket, 3 percig kell várnia.
2. Ha a csatlakozót kihúzták, az eszköz újraindítása után visszatér az eredeti üzemmódba, újra be kell állítani a TIMER ON és TIMER OFF - időzítőt.

MEGJEGYZÉS: a kondenzvíz újrahasznosítása rejtett ebben az egységben. A kondenzvíz részben újrahasznosításra kerül a kondenzátor és a vízlemez között. Amikor a vízszint emelkedik a felső szintre, az úszókapcsoló és a teljes vízjelző (E4) világít, hogy emlékeztesse a kifolyó vizet. Kérjük, szakítsa meg az áramellátást, helyezze a készüléket megfelelő helyre, vegye le a lefolyó dugót, engedje le teljesen a vizet. A lefolyás után helyezze vissza a dugaszt, mert a készülék szivároghat és megnedvesítheti a helyiségét.

Ha a készüléket olyan helyzetbe helyezik, amely felszívja a vizet, akkor a lefolyó lyukat a leeresztő nyíláshoz is csatlakoztathatja a víz

elvezetéséhez. A leeresztő cső a készlethez tartozik, belső átmérője 9 mm, külső átmérője 12 mm, anyaga: PVC.

Hibaelhárítás

1) Hiba: Ne dolgozzon.

Elemzés:

a) Lehet, hogy a védő kioldása vagy a biztosíték kiég, kérjük, várjon 3 percet, és indítsa újra, a védő eszköz megakadályozhatja az eszköz működését.

c) lehet, hogy a távirányító elemei kimerültek.

d) lehet, hogy a csatlakozó nincs megfelelően bedugva.

2) Hiba: csak rövid ideig működik

Elemzés:

a) Ha a beállított hőmérséklet megközelíti a szobahőmérsékletet, akkor csökkentheti a beállított hőmérsékletet.

b) talán akadály akadályozza meg a levegő kilépését. Vegye ki az akadályt.

3) Hiba: Müködik, de nem hűti le

Elemzés:

a) lehet, hogy az ajtó vagy az ablak nyitva van.

b) Talán közvetlen közelében van egy másik hömegmunkáló készülék, például fütőtest vagy lámpa stb.

c) piszkos a légszűrő, kérjük, tisztítsa meg.

d) a levegő kilépése vagy beszívása eldugult

f) a beállított hömérséklet túl magas.

4) Hiba: Vízszivárgás mozgás közben.

Elemzés:

a) mozgatás előtt engedje le a kondenzátumot.

b) A vízszivárgás elkerülése érdekében kérjük, helyezze a készüléket sík földre.

5) Hiba: Ne dolgozzon és a víz teljes jelzője "E4"

Elemzés:

a) húzza ki a gumi dugót a víz leeresztéséhez.

b) ha gyakran ilyen állapotban van, vegye fel a kapcsolatot szakképzett műszaki szakemberrel.

6) Hiba: Az eszköz nem indul el.

Elemzés:

a) talán nincs csatlakoztatva. Tehát dugja be.

b) esetleg dugó vagy aljzat károsodhat. Cserélje ki a szolgáltatót.

c) talán megszakadt a biztosíték Cserélje ki a biztosítékot a szolgáltatónál (specifikáció: 3,15A / 250VAC).

7) Hiba: Az eszköz automatikusan leáll.

Elemzés:

a) az időzítés leállítása vagy a beállított hőmérséklet elérése. Indítsa újra, vagy várja meg az automatikus váltást.

8) Hiba: nincs hideg levegő COOL "K" üzemmódban.

Elemzés:

a) a szobahőmérséklet alacsonyabb, mint a beállított hőmérséklet. Ez egy normális jelenség, ha a gép automatikusan átvált, miközben a szobahőmérséklet magasabb, mint a beállított hőmérséklet.

b) A készülék fagyvédelmet biztosít. A készülék automatikusan átkapcsol, miután a fagyvédelem lejárt.

9) Hiba: A LED az "E2" hibakódot jeleníti meg

Elemzés:

a) a szobahömérséklet-érzékelő meghibásodik vagy megrongálódik. Cserélje ki a szobahömérséklet-érzékelőt a szolgáltatóra.

10) Hiba: A LED az "E3" hibakódot jeleníti meg

Elemzés:

a) a párologtató olajcső-érzékelő meghibásodott vagy megsérült. Cserélje ki a párologtató tekercscső-érzékelőt a szolgáltatóra.

11) Hiba: A LED az "E4" hibakódot jeleníti meg

Elemzés:

a) vízzel teli figyelmeztetés. Engedje ki a vizet.

TISZTÍTÁS ÉS KARBANTARTÁS

Készülék karbantartása

1. Mielött lekapcsolja az áramellátást, először kapcsolja ki a készüléket.

2. Törölje le puha, száraz ruhával. A tisztításhoz 40 ° C alatti langyos vizet használjon, ha a készülék nagyon szennyezett.

3. Soha ne használjon illékony anyagokat, például benzint vagy polírozóport a készülék tisztításához.

Légszűrő karbantartása

Ha a készülék rendkívül poros környezetben működik, kéthetente meg kell tisztítani a légszürőt. A következőképpen tisztítsa meg:

1. Először állítsa le a készüléket, nyomja fel a légszűrőt (F kép).

2. Tisztítsa meg és helyezze vissza a légszűrőt.

3. Ha a szennyeződés szembetűnő, mossa le langyos mosószerrel. Tisztítás után szárítsa meg árnyékolt és hűvös helyen, majd helyezze vissza.

4. Ha az eszközt hosszú ideig nem használják, vegye le a gumi dugót a leeresztőnyílásról (8) a víz elvezetéséhez.

5. A napsütéses napon csak fél napig működtesse a ventilátort, hogy a készülék belsejében kiszáradjon, és megakadályozza a penészedést.
6. Állítsa le a készüléket, húzza ki a tápkábel csatlakozóját, majd vegye ki a távirányító element, és tárolja a készüléket megfelelően.
7. Tisztítsa meg a légszüröt és telepítse újra.
8. Távolítsa el a légcsöveket, és tárolja megfelelően, és fedje le a lyukat szorosan.

MÜSZAKI ADATOK:

Hütöteljesítmény BTU-nál: 12.000 BTU / óra

Hütési teljesítmény wattban: 3500 W

Energiafogyasztás (hütés) W: 1300 W

Térfogat: <= 65dB

Levegőáram: 450 m3 / óra

Energiaosztály: A

Időzítő: 24 óra

R290 hűtőfolyadék tömege: max. 210 gramm

A szárítási kapacitás: 28 liter / nap

Vigyázat, tüzveszély.

NE átszúrja vagy égesse.

Vegye figyelembe, hogy a hütőközeg nem tartalmazhat szagokat.

A hütőközeg maximális töltöttsége: 210 g..

A környezet védelme érdekében kérjük külön karton dobozok és műanyag zsákokat és dobja őket a megfelelő hulladék közé. Használt készüléket kell eljuttatni a kijelölt gyűjtőhelyekre miatt veszélyes elemek alkatrészeket, amelyek hatással lehetnek a környezetre. Ne dobja a készüléket a közös szemétkosárba.

SUOMI

YLEISET TURVALLISUUSOLOSUHTEET

TÄRKEITÄ TURVAOHJEITA LUE HUOLELLISESTI JA SÄILYTÄ TULEVAISUUTTA

NEVYŤAHUJTE napájací kábel.
