KORISNIČKI PRIRUČNIK AD 7925 ADLER

I. Dugme za spavanje i zaključavanje za decu

J. Automatski režim

K. Cool način rada

L. suvi režim

M. Režim ventilatora

N. Dugme tajmera

O. Dugme za oscilaciju

DALJINSKI UPRAVLJAČ - slika D

Daljinski regulator šalje signale sistemu.

Taster "A" - aparat će se pokrenuti kada se napaja ili će se zaustaviti kada radi, ako pritisnete ovo dugme.

Taster "B" - pritisnite ga da biste odabrali brzinu ventilatora u nizu.

- Kad je sobna temperatura ≥24 unit, uređaj će automatski odabrati kul način rada „K“.

ili

- Kad je sobna temperatura < 24 °C, uređaj će automatski odabrati režim velike brzine ventilatora „M. ..“.

Suvi režim "L":

1. Upaljeni centrifugalni ventilator pokrenut će malom brzinom, a brzina se ne može prilagoditi.

2. Kompresor će se zaustaviti nakon rada 8 minuta, a zatim ponovo pokrenuti nakon 6 minuta.

3. Uređaj prihvaća režim konstantne odvlaživanja temperature, a podešavanje temperature nije učinkovito.

UPOZORENJE:

Zaštitni uređaj će raditi u sledećim slučajevima:

1. Da biste ponovno pokrenuli uređaj odmah nakon zaustavljanja rada ili promjene odabranog načina rada, morate pričekati 3 minute.
2. Ako je utikač uklonjen, nakon ponovnog pokretanja uređaj će se vratiti u izvorni način rada, TIMER ON i TIMER OFF - ponovo se moraju postaviti.

NAPOMENA: unutar ovog uređaja nalazi se recikliranje kondenzacijske vode. Voda za kondenzaciju djelomično se nastavlja reciklirati između kondenzatora i vodene ploče. Kad nivo vode poraste na gornji nivo, svijetli prekidač plovka i indikator pune vode (E4) koji podsjećaju na odvod vode. Prekinite sa napajanjem, prebacite uređaj na prikladno mjesto, izvadite čep za odvod, u potpunosti ispustite vodu. Nakon pražnjenja, ponovno postavite utikač ili će aparat procuriti i učiniti da vaša soba bude mokra.

d) možda utikač nije ispravno priključen.

6) Problem: Uređaj se ne pokreće.

Analiza:

a) možda nije uključen u struju. Dakle, priključite ga.
b) možda oštećenja utikača ili utičnice. Zamenite od dobavljača usluga.

c) možda je osigurač pokvaren. Zamijenite osigurač kod davatelja usluga (specifikacija: 3,15A / 250VAC).

7) Problem: Uređaj se automatski zaustavlja.

Analiza:

a) isključivanje vremena ili podešena temperatura. Ponovo ga pokrenite ili pričekajte automatsko prebacivanje.

8) Problemi: nema hladnog vazduha u režimu COOL "K".

Analiza:

a) sobna temperatura niža od zadate temperature. To je normalna pojava, mašina će se automatski prebaciti dok je sobna temperatura viša od zadate temperature.

b) Uređaj ulazi u zaštitu od smrzavanja. Uređaj će se automatski prebaciti nakon završetka zaštite od smrzavanja.

9) Problem: LED prikazuje kôd kvara "E2"

Analiza:

a) senzor sobne temperature ne radi ili se ošteti. Zamijenite osjetnik temperature u prostoriji od pružatelja usluga.

10) Problem: LED prikazuje kôd kvara "E3"

Analiza:

a) Senzor cijevi za ulje isparivača ne radi ili se ošteti. Zamijenite senzor cijevi namotaja isparivača kod davatelja usluga.

11) Problem: LED prikazuje kôd kvara "E4"

Analiza:

a) upozorenje puno vode lspustite vodu.

ČIŠĆENJE I ODRŽAVANJE

Održavanje uređaja

1. Prije isključenja napajanja isključite uređaj.

2. Obrišite mekom i suhom krpom. Za čišćenje ako je uređaj jako prljav, koristite mlaku vodu ispod 40C.

3. Nikada ne koristite hlapljive tvari kao što su benzin ili prašak za poliranje za čišćenje uređaja.

Održavanje filtera za vazduh

Potrebno je čistiti filter zraka svaka 2 tjedna ako uređaj radi u izuzetno prašnjavom okruženju. Očistite na sledeći način:

1. Prvo zaustavite uređaj, gurnite filtar za vazduh (Slika F).

2. Očistite i vratite filter za vazduh.

3. Ako je prljavština upadljiva, operite je otopinom deterdženta u mlakoj vodi. Nakon čišćenja osušite ga na zasjenjenom i hladnom mjestu, a zatim ga ponovo postavite.

Održavanje nakon upotrebe

1. 1.Ako se uređaj neće dugo koristiti, uklonite gumeni čep iz otvora za odvod (8) za ispuštanje vode.

2. Uređaj držite s ventilatorom samo pola dana tokom sunčanog dana kako biste os

3. Zaustavite uređaj i izvucite utikač, zatim izvadite baterije daljinskog upravljača i p

4. Očistite filtar za vazduh i ponovo ga umetnite.

5. Uklonite creva za vazduh i pravilno ih odložite, a rupu čvrsto pokrijte.

TEHNIČKI PODACI:

Kapacitet hlađenja na BTU: 12.000 BTU / sat

Kapacitet hlađenja u vatima: 3500 W

Potrošnja energije (hlađenje) W: 1300 W

Zapremina: <= 65dB

b) Ne uklanjajte uzemljenje.

c) Nemojte koristiti adapter.

d) Ne koristite produžni kabel.

Gumb "A" - aparat će se pokrenuti kada je pod naponom ili će biti zaustavljen kad radi, ako pritisnete ovu tipku.

Gumb "B" - pritisnite ga da biste odabrali brzinu ventilatora u nizu.

Gumb "C" - pritisnite da biste odabrali način rada: "J", "K", "L" ili "M".

- Kad je sobna temperatura ≥24 unit, uređaj će automatski odabrati kul način rada „K“.

ili

- Kad je sobna temperatura < 24 °C, uređaj će automatski odabrati način rada velike brzine ventilatora „M. ..“.

d) možda utikač nije ispravno priključen.

Potrošnja energije (hlađenje) W: 1300 W

Glasnoća: <= 65dB

e) klimatsko napravo pred servisiranjem izključite.

1) Težava: Ne delajte.

Analiza:

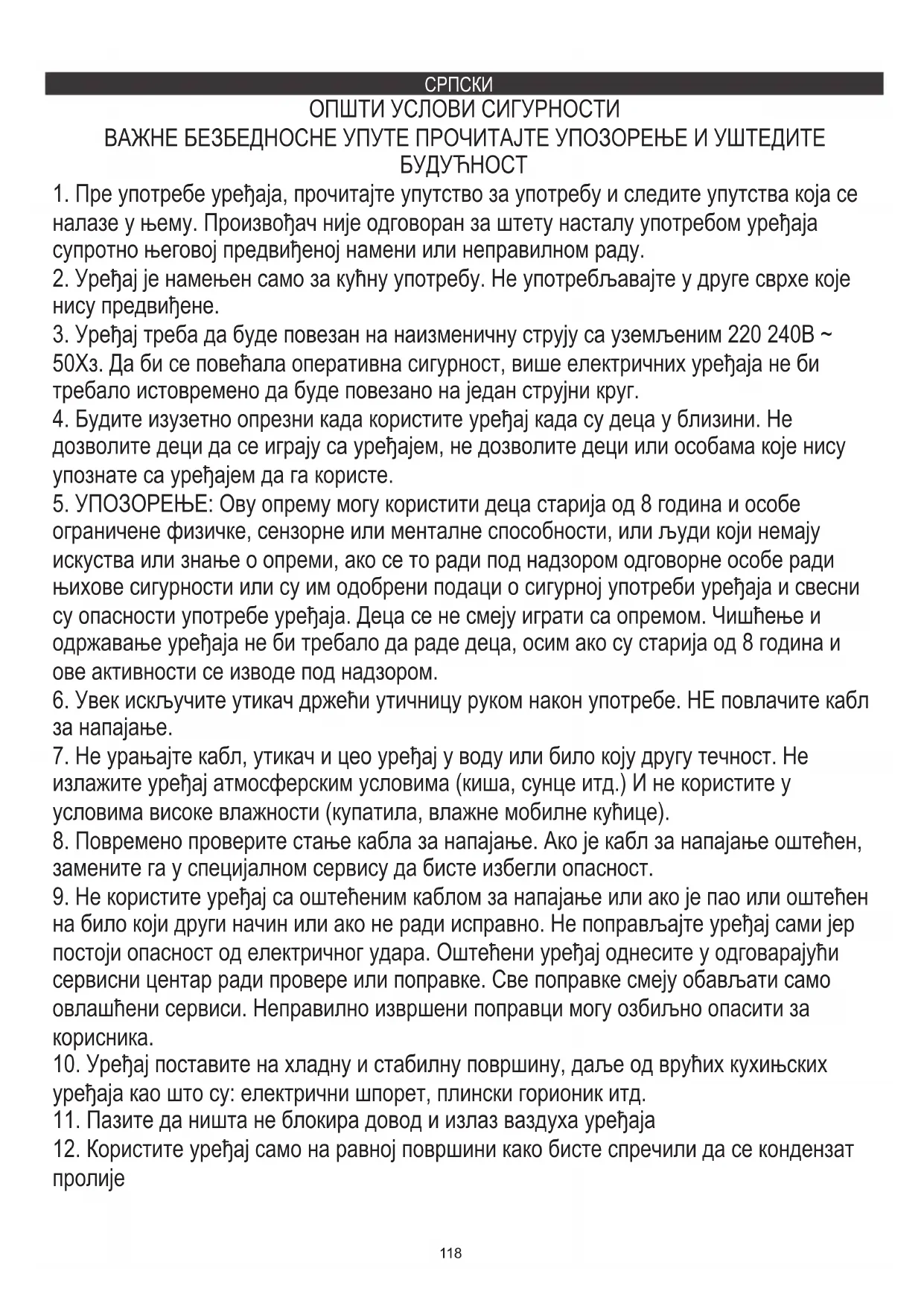

1. Пре употребе уређаја, прочитајте упутство за употребу и следите упутства која се налазе у њему. Произвођач није одговоран за штету насталу употребом уређаја супротно његовој предвиђеној намени или неправилном раду.
2. Уређај је намењен само за кућну употребу. Не употребљавајте у друге сврхе које нису предвиђене.
3. Уређај треба да буде повезан на наизменичну струју са уземљеним 220 240В \~ 50Хз. Да би се повећала оперативна сигурност, више електричних уређаја не би требало истовремено да буде повезано на један струјни круг.
4. Будите изузетно опрезни када користите уређај када су деца у близини. Не дозволите деци да се играју са уређајем, не дозволите деци или особама које нису упознате са уређајем да га користе.
5. УПОЗОРЕЊЕ: Ову опрему могу користити деца старија од 8 година и особе ограничене физичке, сензорне или менталне способности, или људи који немају искусства или знање о опреми, ако се то ради под надзором одговорне особе ради њихове сигурности или су им одобрени подаци о сигурној употреби уређаја и свесни су опасности употребе уређаја. Деца се не смеју играти са опремом. Чишћење и одржавање уређаја не би требало да раде деца, осим ако су старија од 8 година и ове активности се изводе под надзором.
6. Увек искључите утикач држећи утичницу руком након употребе. НЕ повлачите кабл за напајање.
7. Не урањајте кабл, утикач и цео уређај у воду или било коју другу течност. Не излажите уређај атмосферским условима (киша, сунце итд.) И не користите у условима високе влажности (купатила, влажне мобилне кућице).
8. Повремено проверите стање кабла за напајање. Ако је кабл за напајање оштећен, замените га у специјалном сервису да бисте избегли опасност.
9. Не користите уређај са оштећеним каблом за напајање или ако је пао или оштећен на било који други начин или ако не ради исправно. Не поправљајте уређај сами јер постоји опасност од електричног удара. Оштећени уређај однесите у одговарајући сервисни центар ради провере или поправке. Све поправке смеју обављати само овлашћени сервиси. Неправилно извршени поправци могу озбиљно опасити за корисника.
10. Уређај поставите на хладну и стабилну површину, даље од врућих кухињских уређаја као што су: електрични шпорет, плински горионик итд.
11. Пазите да ништа не блокира довод и излаз ваздуха уређаја

12. Користите уређај само на равној површини како бисте спречили да се кондензат пролије

13. Да бисте обезбедили додатну заштиту, препоручљиво је да у електрични круг инсталирате уређај за заосталу струју (РЦД) са називно заосталом струјом која не прелази 30мА. Питајте за то електричара.

14. Редовно чистите ваздушни филтер. Учесталост чишћења зависи од чистоће ваздуха.

15. Након што искључите машину, сачекајте најмање 5 минута пре него што је поново укључите.

16. Не користите уређај на сунчаним местима. Када се уређај прегреје, укључиће се заштита од прегревања.

17. Да би се осигурало ефикасно хлађење, између бочних зидова уређаја и зида или намештаја или завеса треба да се задржи најмање 60 цм.

18. Због ограничених перформанси уређаја, ако је разлика између циљне температуре и температуре околине превелика, циљна температура можда неће бити достигнута.

19. Да бисте смањили ризик од пожара, струјног удара или повреда приликом коришћења клима уређаја, придржавајте се следећих основних мера предострожности:

a) Спојите на уземљену утичницу са 3 пина.

б) Не уклањајте уземљење.

e) Искључите клима уређај прије сервисирања.

ф) Користите две или више особа за померање и инсталирање клима уређаја.

1. Не користите средства која убрзавају процес одмрзавања или чишћења другачија од оних које препоручује произвођач.

2. Уређај треба складиштити у просторији без стално делујућих извора пальења, на пример: отворена ватра, гасни уређаји или електрични грејачи.

ПРИЈЕ ПРВЕ УПОТРЕБЕ - (слика Е)

Спојите конекторе на одводни канал за ваздух на следећи начин:

1. Продужите одводни канал за ваздух (9) извлачењем два краја канала.

2. Заврните одводни канал за ваздух (9) у конектор одводног канала (10).

3. Спојите издувни канал за ваздух (9) директно на уређај.

НАПОМЕНЕ:

1. Држите уређај најмање 1 метар од ТВ-а или радија како бисте избегли електромагнетне сметње.
2. Не излажите јединицу директном сунчевом светлу како бисте избегли блеђење боје површине.
3. Немојте нагињати уређај за више од 35° или наопако током транспорта. Ако је уређај преврнут током транспорта, одложите га правилно и сачекајте 2-4 сата пре него што га покренете.
4. Поставите јединицу на равну површину са нагибом мањим од 5°.
5. Јединица ефикасније ради на одређеним локацијама у соби, одаберите најбољу локацију:
6. Поред прозора, врата или француског прозора.
7. Држите потребно растојање од излаза повратног ваздуха до зида или других препрека најмање 60 цм.
8. Продужите ваздушно црево како бисте осигурали да други крај ваздушног црева има размак између врата прозора, францускоп прозора или рупе на зиду.
9. Излаз или усис ваздуха не могу бити блокирани заштитном мрежом или било којом препреком.
   Да бисте продужили век трајања јединице, испразните кондензовану воду из доњих одводних рупа (8) пре него што ставите јединицу у складиште на крају сезоне.

ОПИС УРЕТЬАЈА: ЛОКАЛНИ КЛИМА УРЕТЬАЈА (слике А и Б)

1. Контролна табла

2. Излаз хладног ваздуха

3. Сигнални рецептор

4. Дальински регулатор
5. Транспортна ручка
6. Издувни канал
7. довод испаривача
8. Пролаз за одвод хладњака доле
9. Цев за одвод ваздуха
10. Адаптер за издувне прозоре

КОНТРОЛА ПАНЕЛ (слика Ц)

A. Тастер за уклъучивање / искључивање
Б. Дугме за брзину вентилатора
Ц. Дугме режима
Д. Тастер за подешавање времена / температуре
E. Тастер за искључивање тајмера / температуре
Ф. Лампа мале брзине
Г. Лампа велике брзине
И. Дугме за спавање и закључавање за децу
J. Аутоматски режим
К. Цоол моде
Л. суви режим
М. Режим вентилатора
Н. Дугме тајмера
О. Дугме за осцилацију

ДАЛЬИНСКИ УПРАВЛЬАЧ - слика Д

Дугме "А" - апарат ће се покренути када је под напоном или ће се зауставити током рада, ако притиснете ово дугме.

Дугме "Б" - притисните да бисте одабрали брзину вентилатора у низу.

Дугме "Д" / "Е" - притисните да подесите температуру у соби и тајмер.

Тастер „И“ - притисните да подесите или откажете режим спавања.

Тастер „Н“ - притисните да подесите време аутоматског искључивања и аутоматског укључивања.

Тастер „О“ - притисните да бисте подесили или отказали режим луљања решетки.

УПРАВЉАЊЕ ПАНЕЛОМ ЗА УПРАВУ

1. Укључите уређај.
   а) Повежите уређај.
   б) Притисните дугме "А", а затим уређај једном писка и укључите.
   ц) ЛЕД диода приказује собну температуру и почиње да ради у аутоматском режиму.

Притисните дугме "Ц" да бисте одабрали жельени режим рада према редоследу:

Аутоматски режим "J" -> Режим хлађења "К" -> Режим сушења "Л" -> Начин вентилатора "М"

Температура се може подесити у распону од 15° -31° Ц. Притисните „Д“ или „Е“ дугме да бисте повећали или смањили температуру за 1° Ц једним притиском. ЛЕД панел на уређају приказује циљану температуру током 5 секунди, а затим приказује собну температуру.

4. Подесите брзину вентилатора

Притисните дугме "Б" да бисте одабрали жельену брзину вентилатора по редоследу:

Мала брзина "Ф" -> Велика брзина Г

5. Снага

Када поново притиснете тастер „А“, уређај ће се огласити „ди“ и престати да ради.

1. Притисните ово дугме „И“ да бисте ушли у режим спавања уређаја.

2. Притисните ово дугме "Н" да бисте поставили временско искључивање.

Притисните ово дугме "О" да подесите осцилацију замаха ваздуха у смеру лево-десно.

Сваки принцип рада:

АУТО "J" мод:

Једном када је одабран "J", сензор температуре у затвореном простору аутоматски ради и одабире један од слъедећих режима рада:

- Кад је собна температура ≥24 унит, уређај ће аутоматски одабрати кул режим „К“.

ИЛИ

- Када је собна температура < 24 °C, уређај ће аутоматски одабрати режим велике брзине вентилатора „М ..“.

Суви режим „Л“:

1. Центрифугални вентилатор ће радити малим брзинама, а брзина се не може подесити.
2. Компресор ће се зауставити након рада 8 минута, а затим поново покренути након 6 минута.
3. Уређај прихвата режим константне одвлаживања температуре, а подешавање температуре није ефикасно.

ЦООЛ режим "К":

1. Када је собна температура виша од постављене на контролној таблиц, компресор почиње да ради.
2. Кад је собна температура нижа од задате на контролној таблиц, заустављање компресора и горњи вентилатор раде почетном подешеном брзином.

1. Горе центрифугални вентилатор ради постављеном брзином, а компресор не ради.
2. Подешавање температуре није ефикасно.

Рад тајмера "Н":

1. Притисните дугме „Н“ за подешавање времена аутоматског искључивања док јединица ради.
2. Притисните дугме „Н“ за подешавање Аутоматског укључивања у време док је јединица спремна.
3. Време се може подесити у распону од 1 сата до 24 сата притиском на дугме "Д" (+) или "Е" (-.

Рад „И“ мировања:

1. Начин спавања ради када се јединица хлади „К“ режимом.
2. Притисните тастер "И" у хладном режиму "К", тада ће јединица радити у стању мировања и вентилатор ће се аутоматски пребацити на малу брзину. Постављена температура ће се повећати за 1 °C након једног сата, а повећати за 2 °C након два сата. Након шест сати јединица ће престати радити.

Операција за закључавање детета:

1. Притисните тастер и држите "И" у хладном режиму "К" 3 секунде за улазак у стање детета закључавања. На екрану ће се приказати "ЛЦ" након активирања ове функције.
2. Поново притисните дугме и држите "И" у хладном режиму "К" 3 секунде да би постојало стање детета закључано. На екрану ће се приказати садашња температура у соби након деактивирања функције закључавања детета.

Рад у режиму льульана "О":

Када је уређај укључен, притисните дугме "О", вертикална летва ће се укључити или искључити. Када је укључен, отвор се може лъуљати са леве и десне стране. Поновно притисните дугме "О", решетка ће се престати њихати.

Објава:

Главная контролна плоча има функцију меморије, када је уређај спреман да ради, али у статусу заустављања, главна управљачка плоча може упамтити покретање радног режима. Када укључите јединицу, она ће радити исто као и прошли пут, а нема потребе да се поново поставља режим рада.

ДАЛЬИНСКИ УПРАВЛЬАЧ

1. Повуците задњи поклопац да бисте га отворили и скините изолацијски филм на батерије.
2. Ставите батерије унутар прореза, а морају одговарати знаковима "+" и "-" на даљинском управљачу.
3. Извадите батерије дуго времена без употребе.
4. Да бисте спречили загађење околине, извадите рабљене батерије и одложите безбедност на одговарајући начин.

Да бисте управљали уређајем, усмјерите даљински управљач (4) на сигнални рецептор (3). Даљински управљач ће управљати уређајем на удаљености од 5 метара када ће усмеравати на сигнални рецептор уређаја.

ЗАШТИТНИ УРЕЂАЈИ

Заштитни уређај може угасити и зауставити апарат у доле наведеним случајевима:

1. при режиму хлађења: температура ваздуха у затвореном простору је преко 43 ° Ц (109 ° Ф)

2. у режиму хлађења: собна температура је испод 15 ° Ц (59 ° Ф)

3. у режиму одвлаживања ваздуха: собна температура је испод 15 ° Ц (59 ° Ф).

Ако уређај ради у режиму хлађења „К“ или сувом „Л“, са отвореним вратима или прозором, када је релативна влажност ваздуха изнад 80%, роса може капнути из утичнице.

Заштитни уређај ће радити у следећим случајевима:

1. Да бисте поново покренули уређај одмах након заустављања рада или промене изабраног режима током рада, морате сачекати
   3 минута.
2. Ако је утикач уклоњен, након поновног покретања уређај ће се вратити у првобитни режим, ТИМЕР ОН и ТИМЕР ОФФ - поново морају бити постављени.

НАПОМЕНА: постоји рециклирање воде кондензоване воде скривене унутар ове јединице. Вода за кондензацију делимично се наставља рециклирати између кондензатора и водене плоче. Када ниво воде порасте на горњи ниво, лампица пловка и индикатор пуне воде (E4) се пале да би подсетили на одвод воде. Прекините напајање, пребаците уређај на одговарајуће место, извадите чеп за одвод, потпуно исцедите воду. Након одвода поново поставите утикач или ће апарат процурити и учинити да је ваша соба мокра.

Ако је апарат постављен у положај да допушта дренажну воду, такође можете да повежете отвор за испуштање на одводни отвор да бисте одводили воду. Одводна цев се додаје у комплет, са унутрашњим пречником 9 мм, спољним пречником 12 мм, материјал: ПВЦ.

Решавање проблема

а) можда се поквари заштитни заштитник или осигурач, причекајте 3 минуте и покрените поново, уређај заштитника можда спречава рад уређаја.
ц) можда су истрошене батерије на даљинском управљачу.
д) можда утикач није исправно прикључен.
2) Проблем: ради само кратко време

Анализа:

a) ако је постављена температура близу собне температуре, можете снизити постављену температуру.
б) можда је излаз ваздуха блокиран препреком. Отклоните препреку.
3) Проблем: Ради, али не хлади

Анализа:

а) можда су врата или прозор отворени.
б) можда се у блиској удаљености налази још један апарат који топлотно ради попут грејача или лампе, итд.
ц) филтер за ваздух је прљав, очистите га.
д) излаз или довод ваздуха је блокиран.
ф) подешена температура је превисока
4) Проблем: цурење воде током кретања.

Анализа:

а) испразните кондензат пре померања.
б) да бисте избегли цурење воде, лоцирајте уређај на равном терену.
5) Проблем: Не радите и показивач пуне воде "E4"

Анализа:

а) извуците гумени чеп за испуштање воде.
б) ако је често у овом стању, обратите се квалификованом техничком сервису.
6) Проблем: Уређај се не покреће.

Анализа:

а) можда није прикључен на струју. Дакле, прикључите га.
б) можда оштећења утикача или утичнице. Замена провајдера.
ц) можда је осигурач покварен. Замените осигурач од стране пружаоца услуге (спецификација: 3,15А / 250ВАЦ).
7) Проблем: Уређај се аутоматски зауставља.

Анализа:

a) искључивање времена или подешена температура. Поново га покрените или причекајте аутоматско пребацивање.
8) Проблем: нема хладног ваздуха у режиму ЦООЛ "К".

Анализа:

а) собна температура је нижа од постављене. То је нормална појава, машина ће се аутоматски пребацити док је собна температура виша од постављене.
б) Уређај улази у заштиту од смрзавања. Уређај ће се аутоматски пребацити након завршетка заштите од смрзавања.
9) Проблем: ЛЕД приказује код квара "Е2"

Анализа:

а) сензор собне температуре не ради или се оштети. Замените сензор температуре собне температуре од стране добављача услуге.

10) Проблем: ЛЕД приказује код грешке „ЕЗ“

Анализа:

а) сензор цијеви уља испаривача не ради или се оштети. Замените сензор цеви за намотавање испаривача од стране пружаоца услуга.

11) Проблем: ЛЕД приказује код грешке „E4“

Анализа:

а) упозорење за пуне воде Испустите воду.

ЧИШТЕЊЕ И ОДРЖАВАЊЕ

Одржавање уређаја

1. Пре искључења из напајања искључите уређај.
2. Обришите меком и сувом крпом. За чишћење ако је уређај веома прљав, користите млаку воду испод 40Ц.
3. За чишћење уређаја никака не користите испарљиве материје као што су бензин или прашак за полирање.

Одржавање филтера за ваздух

Потребно је чистити ваздушни филтер сваке две недеље ако уређај ради у изузетно прашњавом окружењу. Очистите на следећи начин:

1. Прво зауставите уређај, гурните филтер за ваздух (Слика Ф).
2. Очистите и вратите филтер за ваздух.
3. Ако је прљавштина упадљива, оперите је раствором детерцента у млакој води. Након чишћења осушите је на хлађеном и хладном месту, а затим је поново поставите.

Одржавање после употребе

1. Ако се уређај неће дуго користити, извадите гумени чеп из отвора за одвод (8) за испуштање воде.
2. Уређај држите са вентилатором само пола дана током сунчаног дана како бисте апарат осушили унутра и спречили да се плијесни.
3. Зауставите уређај и извуците утикач, затим извадите батерије даљинског управљача и правилно складиштите уређај.
4. Очистите филтер за ваздух и поново га ставите.
5. Извадите црева за ваздух и правилно их одложите, а рупу чврсто покријте.

ТЕХНИЧКИ ПОДАЦИ:

Капацитет хлађења на БТУ: 12.000 БТУ / сат

Капацитет хлађења у ватима: 3500 В

Потрошња енергије (хлађење) В: 1300 В

Запремина: <= 65дБ

Проток ваздуха: 450 м3 / сат

Капацитет функције сушења: 28 литара дневно

Максимална количина пуњења расхладног средства: 210г.

За заштиту животне средине: молимо вас да одвојите картонске кутије и пластичне кесе и одложите их у одговарајуће канте за смеће. Коришћени уређај треба да буде испоручен на наменске сакупљане тачке због оштрих компоненти, што може утицати на животну средину. Немојте одлагати овај уређај у заједничку корпусу за отпатке.

SVENSKA

ALLMÄNNA SÄKERHETSVILLKOR

VIKTIGA SÄKERHETSINSTRUKTIONER LÄS NU OCH SPARA FÖR FRAMTID

ПРЕД ПРВА КОРИСТЕЕ - (слика Е)

Контролен панел (слика Ц)

Е. копче за тајмер / температура надолу

ЗАБЕЛЕШКА КОНТРОЛЕЛЕР - слика Д

Операција за спиење „Jac“:

Максимална количина на полнење за ладење: 210g.
