MANUAL DE UTILIZADOR UC 18YGL2 HiKOKI

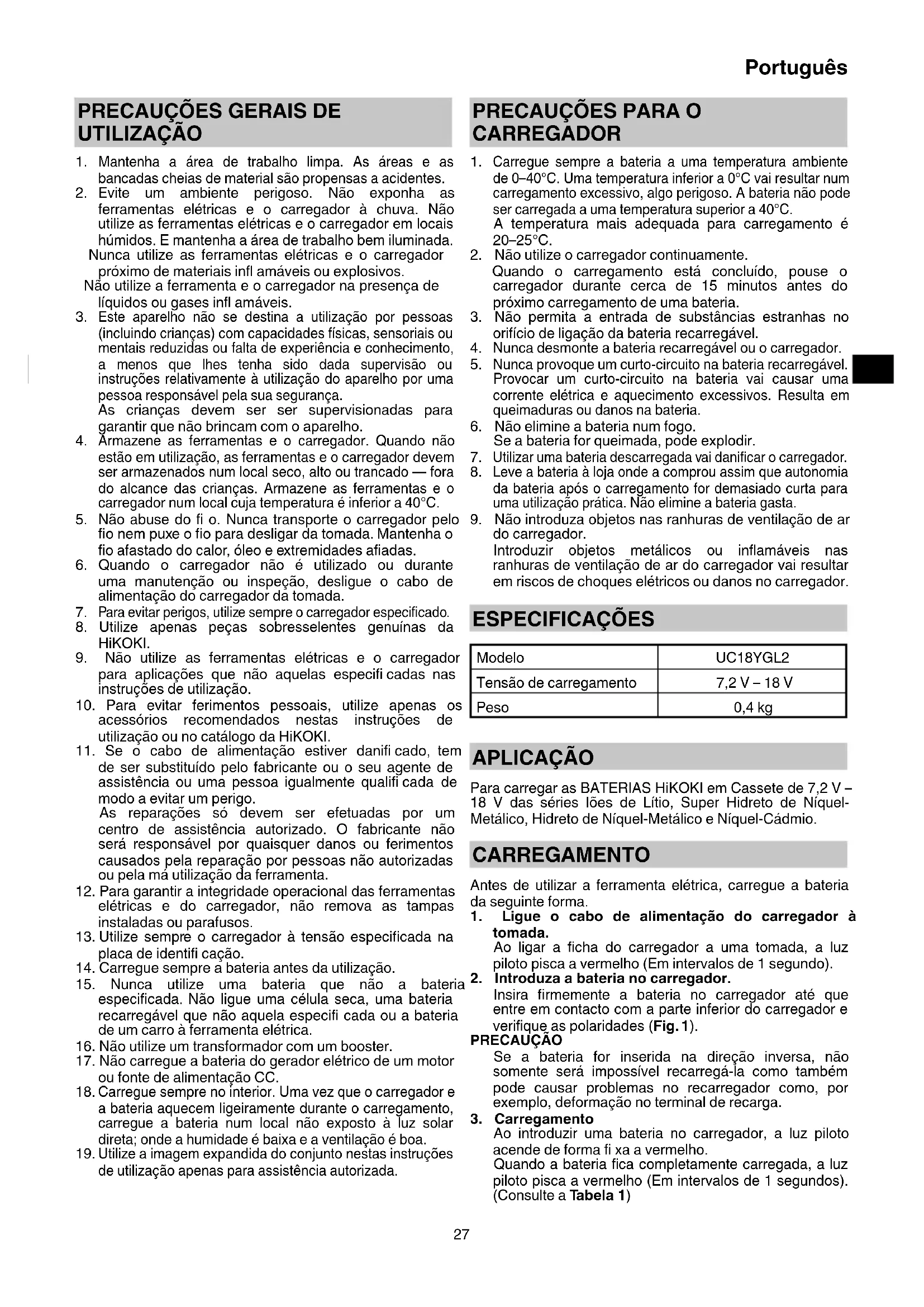

Mantenha a área de trabalho limpa. As áreas e as bancadas cheias de material são propensas a acidentes.

Evite um ambiente perigoso. Não exponha as ferramentas elétricas e o carregador à chuva. Não utilize as ferramentas elétricas e o carregador em locais húmidos. E mantenha a área de trabalho bem iluminada. Nunca utilize as ferramentas elétricas e o carregador próximo de materiais infl amáveis ou explosivos. Não utilize a ferramenta e o carregador na presença de líquidos ou gases infl amáveis.

Este aparelho não se destina a utilização por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, a menos que lhes tenha sido dada supervisão ou instruções relativamente à utilização do aparelho por uma pessoa responsável pela sua segurança. As crianças devem ser ser supervisionadas para garantir que não brincam com o aparelho.

Armazene as ferramentas e o carregador. Quando não estão em utilização, as ferramentas e o carregador devem ser armazenados num local seco, alto ou trancado — fora do alcance das crianças. Armazene as ferramentas e o carregador num local cuja temperatura é inferior a 40°C.

5. Não abuse do fi o. Nunca transporte o carregador pelo

fi o nem puxe o fi o para desligar da tomada. Mantenha o fi o afastado do calor, óleo e extremidades afi adas.

6. Quando o carregador não é utilizado ou durante

uma manutenção ou inspeção, desligue o cabo de alimentação do carregador da tomada.

8. Utilize apenas peças sobresselentes genuínas da

9. Não utilize as ferramentas elétricas e o carregador

para aplicações que não aquelas especifi cadas nas instruções de utilização.

10. Para evitar ferimentos pessoais, utilize apenas os

acessórios recomendados nestas instruções de utilização ou no catálogo da HiKOKI.

11. Se o cabo de alimentação estiver danifi cado, tem

de ser substituído pelo fabricante ou o seu agente de assistência ou uma pessoa igualmente qualifi cada de modo a evitar um perigo. As reparações só devem ser efetuadas por um centro de assistência autorizado. O fabricante não será responsável por quaisquer danos ou ferimentos causados pela reparação por pessoas não autorizadas ou pela má utilização da ferramenta.

12. Para garantir a integridade operacional das ferramentas

elétricas e do carregador, não remova as tampas instaladas ou parafusos.

13. Utilize sempre o carregador à tensão especifi cada na

placa de identifi cação.

14. Carregue sempre a bateria antes da utilização.

15. Nunca utilize uma bateria que não a bateria

especifi cada. Não ligue uma célula seca, uma bateria recarregável que não aquela especifi cada ou a bateria de um carro à ferramenta elétrica.

16. Não utilize um transformador com um booster.

17. Não carregue a bateria do gerador elétrico de um motor

ou fonte de alimentação CC.

Carregue sempre no interior. Uma vez que o carregador e a bateria aquecem ligeiramente durante o carregamento, carregue a bateria num local não exposto à luz solar direta; onde a humidade é baixa e a ventilação é boa.

Utilize a imagem expandida do conjunto nestas instruções de utilização apenas para assistência autorizada.

Carregue sempre a bateria a uma temperatura ambiente de 0–40°C. Uma temperatura inferior a 0°C vai resultar num carregamento excessivo, algo perigoso. A bateria não pode ser carregada a uma temperatura superior a 40°C. A temperatura mais adequada para carregamento é 20–25°C.

2. Não utilize o carregador continuamente.

Quando o carregamento está concluído, pouse o carregador durante cerca de 15 minutos antes do próximo carregamento de uma bateria.

3. Não permita a entrada de substâncias estranhas no

orifício de ligação da bateria recarregável.

Nunca desmonte a bateria recarregável ou o carregador.

Nunca provoque um curto-circuito na bateria recarregável. Provocar um curto-circuito na bateria vai causar uma corrente elétrica e aquecimento excessivos. Resulta em queimaduras ou danos na bateria.

6. Não elimine a bateria num fogo.

Se a bateria for queimada, pode explodir.

Utilizar uma bateria descarregada vai danifi car o carregador.

Leve a bateria à loja onde a comprou assim que autonomia da bateria após o carregamento for demasiado curta para uma utilização prática. Não elimine a bateria gasta.

9. Não introduza objetos nas ranhuras de ventilação de ar

do carregador. Introduzir objetos metálicos ou infl amáveis nas ranhuras de ventilação de ar do carregador vai resultar em riscos de choques elétricos ou danos no carregador. ESPECIFICAÇÕES Modelo UC18YGL2 Tensão de carregamento 7,2 V – 18 V Peso 0,4 kg APLICAÇÃO Para carregar as BATERIAS HiKOKI em Cassete de 7,2 V – 18 V das séries Iões de Lítio, Super Hidreto de Níquel- Metálico, Hidreto de Níquel-Metálico e Níquel-Cádmio. CARREGAMENTO Antes de utilizar a ferramenta elétrica, carregue a bateria da seguinte forma.

1. Ligue o cabo de alimentação do carregador à

tomada. Ao ligar a fi cha do carregador a uma tomada, a luz piloto pisca a vermelho (Em intervalos de 1 segundo).

2. Introduza a bateria no carregador.

Insira fi rmemente a bateria no carregador até que entre em contacto com a parte inferior do carregador e verifi que as polaridades (Fig. 1). PRECAUÇÃO Se a bateria for inserida na direção inversa, não somente será impossível recarregá-la como também pode causar problemas no recarregador como, por exemplo, deformação no terminal de recarga.

Ao introduzir uma bateria no carregador, a luz piloto acende de forma fi xa a vermelho. Quando a bateria fi ca completamente carregada, a luz piloto pisca a vermelho (Em intervalos de 1 segundos). (Consulte a Tabela 1) 000BookUC18YGL2.indb27000BookUC18YGL2.indb27 2019/10/0517:23:422019/10/0517:23:4228 Português Tabela 1 Indicações da luz piloto Luz piloto (vermelha) Antes do carregamento Pisca Acende-se durante 0,5 segundos. Não se acende durante 0,5 segundos. (desliga-se durante 0,5 segundos) Durante o carregamento Acende-

Acende-se de forma fi xa Carregamento concluído Pisca Acende-se durante 0,5 segundos. Não se acende durante 0,5 segundos. (desliga-se durante 0,5 segundos) Sobreaquecimento espera Pisca Acende-se durante 1 segundo. Não se acende durante 0,5 segundos. (desliga-se durante 0,5 segundos) Bateria sobreaquecida. Não é possível carregar. (O carregamento inicia quando a bateria arrefecer). Carregamento impossível Tremeluz Acende-se durante 0,1 segundos. Não se acende durante 0,1 segundos. (desliga-se durante 0,1 segundos) Avaria na bateria ou no carregador (2) Em relação às temperaturas e ao tempo de carregamento da bateria recarregável As temperaturas e o tempo de carregamento serão aqueles mostrados na Tabela 2. Tabela 2 Carregador Bateria UC18YGL2 Tensão de carregamento V 7,2 – 18 Tipo de bateria Ni-Cd Ni-MH Li-ion Temperaturas às quais a bateria pode ser recarregada -5oC – 55oC-5oC – 50oC0oC – 50oC Tempo de carregamento para capacidade da bateria, aprox. (A 20oC) 1,2 – 1,4 Ah 1,5 Ah 2,0 Ah 2,4 Ah 2,6 Ah 3,0 Ah 3,3 Ah 4,0 Ah min. min. min. min. min. min. min. min.

14,4 V pçs. 12 12 1,5/2,0 Ah : 4 3,0/4,0 Ah : 8 18 V pçs. 15 15 1,5/2,0 Ah : 5 3,0/4,0 Ah : 10 (1) Indicação de luz piloto As indicações da luz piloto serão aquelas mostradas na Tabela 1, de acordo com o estado do carregador ou da bateria recarregável. NOTA O tempo de recarregamento pode variar conforme a temperatura ambiente e a tensão da fonte de alimentação.

4. Desligue o cabo de alimentação do carregador da

5. Segure bem o carregador e retire a bateria.

NOTA Certifi que-se de que retira a bateria do carregador após a utilização e, de seguida, guarde-a. 000BookUC18YGL2.indb28000BookUC18YGL2.indb28 2019/10/0517:23:422019/10/0517:23:4229 Português PRECAUÇÃO ○ Se a bateria for carregada enquanto está quente porque foi deixada durante um longo período de tempo num local sujeito a luz solar direta ou porque a bateria foi utilizada recentemente, a luz piloto do carregador acende-se durante 1 segundo, não se acende durante 0,5 segundos (desliga-se durante 0,5 segundos). Nesse caso, deixe primeiro a bateria arrefecer, de seguida, inicie o carregamento. ○ Quando a luz piloto tremeluz a vermelho (em intervalos de 0,2 segundos), procure e retire quaisquer objetos estranhos no conector de bateria do carregador. Se não houver qualquer objeto estranho, é provável que a bateria ou o carregador estejam avariados. Dirija-se ao centro de assistência autorizado. ○ Uma vez que o microcomputador integrado demora cerca de 3 segundos a confi rmar que a bateria a ser carregada com o UC18YGL2 é retirada, aguarde no mínimo 3 segundos antes de voltar a introduzi-la para continuar o carregamento. Se a bateria for novamente introduzida no espaço de 3 segundos, esta pode não ser carregada adequadamente.

MANUTENÇÃO E INSPEÇÃO

1. Inspeccionar os parafusos de montagem

Inspeccione regularmente todos os parafusos de montagem e certifi que-se de que estão bem apertados. Caso algum parafuso esteja solto, reaperte-o imediatamente. Caso contrário, pode resultar em ferimentos graves.

2. Limpeza do carregador

Quando o carregador estiver manchado, limpe com um pano suave e seco ou um pano humedecido em água com sabão. Não utilize solventes clorídricos, gasolina ou diluentes, uma vez que derretem plásticos.

3. Armazenamento do carregador

Quando não é utilizado, o carregador deve ser armazenado num local seco, alto ou trancado — fora do alcance das crianças. PRECAUÇÃO Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país. NOTA Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especifi cações aqui contidas estão sujeitas a mudanças sem aviso prévio. 000BookUC18YGL2.indb29000BookUC18YGL2.indb29 2019/10/0517:23:432019/10/0517:23:4330 Svenska ALLMÄNNA

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob nossa única e inteira responsabilidade, que Recarregador, identifi cado por tipo e código de identifi cação específi co *1), está em conformidade com todos os requerimentos relevantes das diretivas *2) e normas *3). Ficheiro técnico em *4)– Consulte abaixo. O Gestor de Normas Europeias no escritório de representação na Europa está autorizado a compilar o fi cheiro técnico. A declaração aplica-se aos produtos com marca CE. Italiano Svenska
