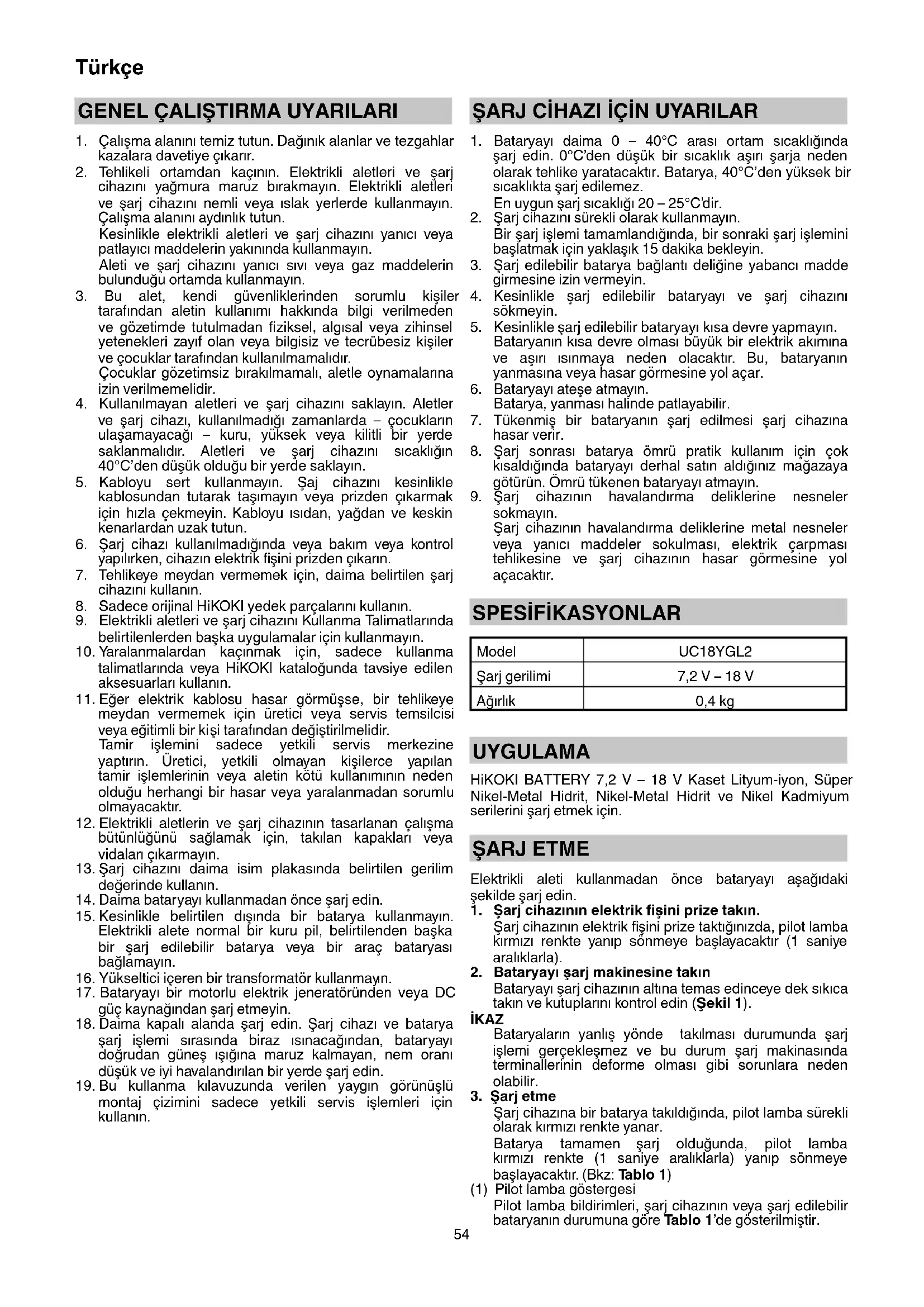

KULLANIM KILAVUZU UC 18YGL2 HiKOKI
- Çalışma alanını temiz tutun. Dağınık alanlar ve tezgahlar kazalara davetiye çıkarır.
- Tehlikeli ortamdan kaçının. Elektrikli aletleri ve şarj cihazını yağmura maruz bırakmayın. Elektrikli aletleri ve şarj cihazını nemli veya ıslak yerlerde kullanmayın. Çalışma alanını aydınlık tutun.
Kesinlikle elektrikli aletleri ve şarj cihazını yanıcı veya patlayıcı maddelerin yakınında kullanmayın.
Aleti ve şarj cihazını yanıcı sıvı veya gaz maddelerin bulunduğu ortamda kullanmayın. - Bu alet, kendi güvenliklerinden sorumlu kişiler tarafından aletin kullanımı hakkında bilgi verilmeden ve gözetimde tutulmadan fiziksel, algısal veya zihinsel yetenekleri zayıf olan veya bilgisiz ve tecrübesiz kişiler ve çocuklar tarafından kullanılmamalıdır.
Çocuklar gözetimsiz bırakılmamalı, aletle oynamalarına izin verilmemelidir. - Kullanılmayan aletleri ve şarj cihazını saklayın. Aletler ve şarj cihazı, kullanılmadığı zamanlarda – çocukların ulaşamayacağı – kuru, yüksek veya kilitli bir yerde saklanmalıdır. Aletleri ve şarj cihazını sıcaklığın 40°C'den düşük olduğu bir yerde saklayın.
- Kabloyu sert kullanmayın. Şaj cihazını kesinlikle kablosundan tutarak taşımayın veya prizden çıkarmak için hızla çekmeyin. Kabloyu ısidan, yağdan ve keskin kenarlardan uzak tutun.
- Şarj cihazı kullanılmadığında veya bakım veya kontrol yapılırken, cihazın elektrik fişini prizden çıkarın.
- Tehlikeye meydan vermemek için, daima belirtilen şarj cihazını kullanın.
- Sadece orijinal HiKOKI yedek parçalarını kullanın.
- Elektrikli aletleri ve şarj cihazını Kullanma Talimatlarında belirtilenlerden başka uygulamalar için kullanmayın.
- Yaralanmalardan kaçınmak için, sadece kullanma talimatlarında veya HiKOKI kataloğunda tavsiye edilen aksesuarları kullanın.
- Eğer elektrik kablosu hasar görmüşse, bir tehlikeye meydan vermemek için üretici veya servis temsilcisi veya eğitimli bir kişi tarafından değiştirilmelidir.
Tamir işlemini sadece yetkili servis merkezine yaptırın. Üretici, yetkili olmayan kişilerce yapılan tamir işlemlerinin veya aletin kötü kullanımının neden olduğu herhangi bir hasar veya yaralanmadan sorumlu olmayacaktır. - Elektrikli aletlerin ve şarj cihazının tasarlanan çalışma bütünlüğünü sağlamak için, takılan kapakları veya vidaları çıkarmayın.
- Şarj cihazını daima isim plakasında belirtilen gerilim değerinde kullanın.
- Daima bataryayı kullanmadan önce şarj edin.
- Kesinlikle belirtilen dışında bir batarya kullanmayın. Elektrikli alete normal bir kuru pil, belirtilenden başka bir şarj edilebilir batarya veya bir araç bataryası bağlamayın.
- Yükseltici içeren bir transformatör kullanmayın.
- Bataryayı bir motorlu elektrik jeneratöründen veya DC güç kaynağından şarj etmeyin.
- Daima kapalı alanda şarj edin. Şarj cihazı ve batarya şarj işlemi sırasında biraz ısınacağından, bataryayı doğrudan güneş ışığına maruz kalmayan, nem oranı düşük ve iyi havalandırılan bir yerde şarj edin.
- Bu kullanma kılavuzunda verilen yaygın görünüşlü montaj çizimini sadece yetkili servis işlemleri için kullanın.
ŞARJ CİHAZI İÇİN UYARILAR
- Bataryayı daima 0 – 40°C arası ortam sıcaklığında şarj edin. 0°C'den düşük bir sıcaklık aşırı şarja neden olarak tehlike yaratacaktır. Batarya, 40°C'den yüksek bir sıcaklıkta şarj edilemez.
En uygun şarj sıcaklığı 20 – 25°C'dir. - Şarj cihazını sürekli olarak kullanmayın.
Bir şarj işlemi tamamlandığında, bir sonraki şarj işlemini başlatmak için yaklaşık 15 dakika bekleyin. - Şarj edilebilir batarya bağlantı deliğine yabancı madde girmesine izin vermeyin.
- Kesinlikle şarj edilebilir bataryayı ve şarj cihazını sökmeyin.
- Kesinlikle şarj edilebilir bataryayı kısa devre yapmayın. Bataryanın kısa devre olması büyük bir elektrik akımına ve aşırı isınmaya neden olacaktır. Bu, bataryanın yanmasına veya hasar görmesine yol açar.
- Bataryayı ateşe atmayın.
Batarya, yanması halinde patlayabilir. - Tükenmiş bir bataryanın şarj edilmesi şarj cihazına hasar verir.
- Şarj sonrası batarya ömrü pratik kullanım için çok kısaldığında bataryayı derhal satın aldığınız mağazaya götürün. Ömrü tükenen bataryayı atmayın.
- Şarj cihazının havalandırma deliklerine nesneler sokmayın.
Şarj cihazının havalandırma deliklerine metal nesneler veya yanıcı maddeler sokulması, elektrik çarpması tehlikesine ve şarj cihazının hasar görmesine yol açacaktır.
SPESİFİKASYONLAR
| Model | UC18YGL2 |
| Şarj gerilimi | 7,2 V – 18 V |
| Ağırlık | 0,4 kg |
UYGULAMA
HiKOKI BATTERY 7,2 V - 18 V Kaset Lityum-iyon, Süper Nikel-Metal Hidrit, Nikel-Metal Hidrit ve Nikel Kadmiyum serilerini şarj etmek için.
ŞARJ ETME
Elektrikli aleti kullanmadan önce bataryayı aşağıdaki şekilde şarj edin.
- Şarj cihazının elektrik fişini prize takın.
Şarj cihazının elektrik fişini prize taktığınızda, pilot lamba kırmızı renkte yanıp sönmeye başlayacaktır (1 saniye aralıklarla).
- Bataryayı şarj makinesine takın
Bataryayı şarj cihazının altına temas edinceye dek sıkıca takın ve kutuplarını kontrol edin (Şekil 1).
iKAZ
Bataryaların yanlış yönde takılması durumunda şarj işlemi gerçekleşmez ve bu durum şarj makinasında terminallerinin deforme olması gibi sorunlara neden olabilir.
3. Şarj etme
Şarj cihazına bir batarya takıldığında, pilot lamba sürekli olarak kırmızı renkte yanar.
Batarya tamamen şarj olduğunda, pilot lamba kırmızı renkte (1 saniye aralıklarla) yanıp sönmeye başlayacaktır. (Bkz: Tablo 1)
(1) Pilot lamba göstergesi
Pilot lamba bildirimleri, şarj cihazının veya şarj edilebilir bataryanın durumuna göre Tablo 1'de gösterilmiştir.
Tablo 1
| Pilot lamba bildirimleri | ||||
| Pilot lamba (kırmızı) | Şarj öncesinde | Yanıp söner | 0,5 saniye yanar. Yanmaz 0,5 saniye için (0,5 saniye kapalıdır) | |
| Şarj sırasında | Yanar | Sürekli yanar. | ||
| Şarj etme tamamlandı | Yanıp söner | 0,5 saniye yanar. Yanmaz 0,5 saniye için (0,5 saniye kapalıdır) | ||
| Aşırı ısınma bekleme modu | Yanıp söner | 1 saniye yanar. Yanmaz 0,5 saniye için (0,5 saniye kapalıdır) | Batarya aşırı ısınmış. Şarj yapılamıyor. (Batarya soğuduğunda şarj işlemi başlayacaktır) | |
| Şarj yapılamıyor | Titreşir | 0,1 saniye yanar. 0,1 saniye yanmaz. (0,1 saniye kapalıdır) | Batarya veya şarj cihazı arızalı | |
(2) Şarj edilebilir pilin şarj süresi ve sıcaklıklar hakkında
Sıcaklıklar ve şarj süresi, Tablo 2'de görüldüğü gibi olacaktır.
Tablo 2
| Batarya\Sarj makinesi | UC18YGL2 | |||
| Şarj gerilimi | V | 7,2-18 | ||
| Batarya tipi | Ni-Cd | Ni-MH | Li-iyon | |
| Bataryaların şarj edilebileceği sıcaklıklar | -5°C - 55°C | -5°C - 50°C | 0°C - 50°C | |
| Batarya kapasitesi için şarj süresi, yaklaşık (20°C'de) | ||||
| 1,2-1,4 Ah | dak. | 35 | - | - |
| 1,5 Ah | dak. | 40 | 40 | 40 |
| 2,0 Ah | dak. | 60 | 60 | 60 |
| 2,4 Ah | dak. | 70 | - | - |
| 2,6 Ah | dak. | - | 80 | - |
| 3,0 Ah | dak. | - | 90 | 90 |
| 3,3 Ah | dak. | - | 90 | - |
| 4,0 Ah | dak. | - | - | 120 |
| Batarya hücrelerinin sayısı | ||||
| 7,2 V | adet | 6 | - | - |
| 9,6 V | adet | 8 | 8 | - |
| 12 V | adet | 10 | 10 | - |
| 14,4 V | adet | 12 | 12 | 1,5/2,0 Ah : 43,0/4,0 Ah : 8 |
| 18 V | adet | 15 | 15 | 1,5/2,0 Ah : 53,0/4,0 Ah : 10 |
NOT
Şarj süresi, ortam sıcaklığına ve güç kaynağının voltajına göre farklılık gösterebilir.
-
Şarj cihazının elektrik fişini prizden çıkarın.
-
Şarj cihazını sıkıca tutun ve bataryayı çekerek çıkarın.
NOT
Şarj işleminden sonra bataryayı makineden çıkardığınızdan emin olun.
iKAZ
Eğer batarya uzun bir süre doğrudan güneş ışığına maruz kalan bir yerde bırakılması veya kullanımdan henüz yeni çıkarılmış olması nedeniyle sıcakken şarj edilirse, şarj makinesinin pilot lambası 1 saniye yanar, 0,5 saniye yanmaz (0,5 saniye için kapanır). Böyle bir durumda, şarj işleminden önce akünün soğumasını bekleyin.
○ Pilot lamba kırmızı yanıp sönerse (0,2 saniyelik aralıklarla), şarj makinesinin akü konektöründe yabancı nesneler olup olmadığını kontrol edin ve versa temizleyin. Yabancı nesne yoksa, muhtemelen batarya veya şarj makinesi arıza yapmış demektir. Hemen yetkili Servis Merkezi'ne götürün.
UC18YGL2 çıkarılmışken dahili mikro bilgisayarın bataryanın şarj edildiğini algılaması yaklaşık 3 saniye süreceğinden, şarja devam etmek için yeniden takmadan önce en az 3 saniye bekleyin. Batarya 3 saniye dolmadan yeniden takılırsa, doğru şarj edilmeyebilir.
BAKIM VE MUAYENE
1. Montaj vidalarının muayene edilmesi
Tüm montaj vidalarını düzenli olarak kontrol edin ve uygun şekilde sıkılmış olduklarıından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikeye yol açabilir.
2. Şarj cihazının temizlenmesi
Şarj cihazı kirlendiğinde, yumuşak ve kuru veya sabunlu suyla hafifçe ıslatılan bir bezle silin. Plastik kısımları eritebileceğinden, klorlu çözücüler, benzin veya boya inceltici (tiner) kullanmayın.
3. Kullanılmayan şarj cihazının saklanması
Şarj cihazı, kullanılmadığı zamanlarda - çocukların ulaşamayacağı - kuru ve yüksek veya kilitli bir yerde saklanmalıdır.
iKAZ
Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır.
NOT
HiKOKI'nin sürekli araştırma ve geliştirme programı nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir.
