NÁVOD K OBSLUZE UC 18YGL2 HiKOKI

ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό. Kun for EU-lande Elværktøj må ikke bortskaff es som almindeligt aff ald! I henhold til det europæiske direktiv 2012/19/EU om bortskaff else af elektriske og elektroniske produkter og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaff es på en måde, der skåner miljøet mest muligt. Kun for EU-land Kast aldri elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2012/19/EU om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg. Koskee vain EU-maita Älä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen. Μόνο για τις χώρες της ΕΕ Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/EE περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον. Polski Magyar Čeština Türkçe Symbole OSTRZEŻENIE Następujące oznaczenia to symbole używane w instrukcji obsługi maszyny. Upewnij się, że rozumiesz ich znaczenie zanim użyjesz narzędzia. Jelölések FIGYELEM Az alábbiakban a géphez alkalmazott jelölések vannak felsorolva. A gép használata előtt feltétlenül ismerje meg ezeket a jelöléseket. Symboly UPOZORNĚNÍ Následující text obsahuje symboly, které jsou použity na zařízení. Ujistěte se, že rozumíte jejich obsahu před tím, než začnete zařízení používat. Simgeler DİKKAT Aşağıda, bu alet için kullanılan simgeler gösterilmiştir. Aleti kullanmadan önce bu simgelerin ne anlama geldiğini anladığınızdan emin olun. Należy dokładnie zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami bezpieczeństwa. Nieprzestrzeganie ostrzeżeń oraz wskazówek bezpieczeństwa może spowodować porażenie prądem elektrycznym, pożar i/lub odniesienie poważnych obrażeń. Olvasson el minden biztonsági fi gyelmeztetést és minden utasítást. A fi gyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet. Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny. Nedodržení těchto varování a pokynů může mít za následek elektrický šok, požár a/nebo vážné zranění. Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/ veya ciddi yaralanmaya neden olabilir. Dotyczy tylko państw UE Nie wyrzucaj elektronarzędzi wraz z odpadami z gospodarstwa domowego! Zgodnie z Europejską Dyrektywą 2012/19/UE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska. Csak EU-országok számára Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe! A használt villamos és elektronikai készülékekről szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani. Jen pro státy EU Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2012/19/EU o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování. Sadece AB ülkeleri için Elektrikli el aletlerini evdeki çöp kutusuna atmayınız! Kullanılmış elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2012/19/AB Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartları na uygun bir şekilde tekrar değerlendirmeye gönderilmelidir. 000BookUC18YGL2.indb7000BookUC18YGL2.indb7 2019/10/0517:23:402019/10/0517:23:408 Română Slovenščina Slovenčina

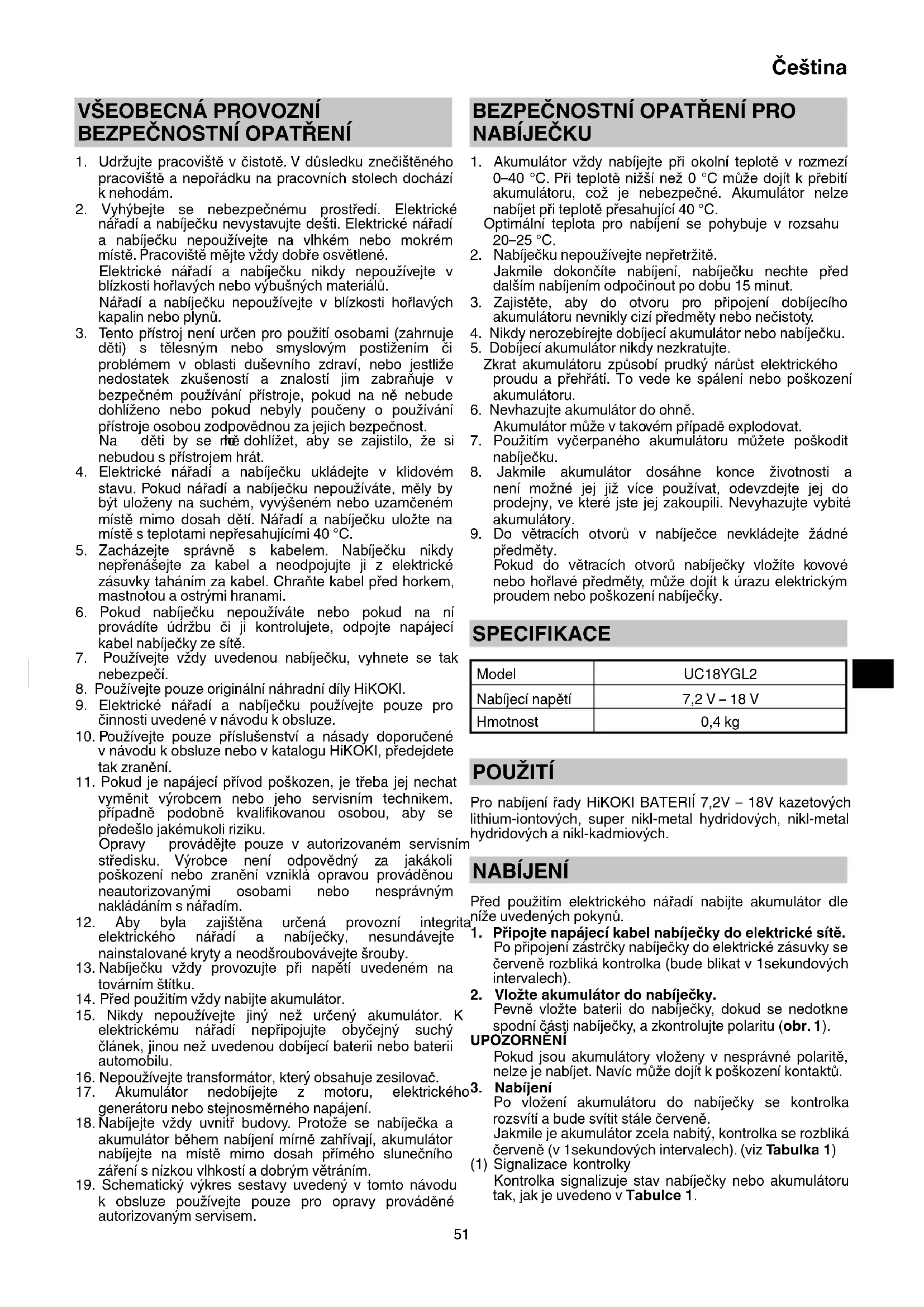

1. Udržujte pracoviště v čistotě. V důsledku znečištěného

pracoviště a nepořádku na pracovních stolech dochází k nehodám.

2. Vyhýbejte se nebezpečnému prostředí. Elektrické

nářadí a nabíječku nevystavujte dešti. Elektrické nářadí a nabíječku nepoužívejte na vlhkém nebo mokrém místě. Pracoviště mějte vždy dobře osvětlené. Elektrické nářadí a nabíječku nikdy nepoužívejte v blízkosti hořlavých nebo výbušných materiálů. Nářadí a nabíječku nepoužívejte v blízkosti hořlavých kapalin nebo plynů.

3. Tento přístroj není určen pro použití osobami (zahrnuje

děti) s tělesným nebo smyslovým postižením či problémem v oblasti duševního zdraví, nebo jestliže nedostatek zkušeností a znalostí jim zabraňuje v bezpečném používání přístroje, pokud na ně nebude dohlíženo nebo pokud nebyly poučeny o používání přístroje osobou zodpovědnou za jejich bezpečnost. Na děti by se mě lo dohlížet, aby se zajistilo, že si nebudou s přístrojem hrát.

4. Elektrické nářadí a nabíječku ukládejte v klidovém

stavu. Pokud nářadí a nabíječku nepoužíváte, měly by být uloženy na suchém, vyvýšeném nebo uzamčeném místě mimo dosah dětí. Nářadí a nabíječku uložte na místě s teplotami nepřesahujícími 40 °C.

5. Zacházejte správně s kabelem. Nabíječku nikdy

nepřenášejte za kabel a neodpojujte ji z elektrické zásuvky taháním za kabel. Chraňte kabel před horkem, mastnotou a ostrými hranami.

6. Pokud nabíječku nepoužíváte nebo pokud na ní

provádíte údržbu či ji kontrolujete, odpojte napájecí kabel nabíječky ze sítě.

7. Používejte vždy uvedenou nabíječku, vyhnete se tak

8. Používejte pouze originální náhradní díly HiKOKI.

9. Elektrické nářadí a nabíječku používejte pouze pro

činnosti uvedené v návodu k obsluze.

10. Používejte pouze příslušenství a násady doporučené

v návodu k obsluze nebo v katalogu HiKOKI, předejdete tak zranění.

11. Pokud je napájecí přívod poškozen, je třeba jej nechat

vyměnit výrobcem nebo jeho servisním technikem, případně podobně kvalifi kovanou osobou, aby se

edešlo jakémukoli riziku. Opravy provádějte pouze v autorizovaném servisním středisku. Výrobce není odpovědný za jakákoli poškození nebo zranění vzniklá opravou prováděnou neautorizovanými osobami nebo nesprávným nakládáním s nářadím.

12. Aby byla zajištěna určená provozní integrita

elektrického nářadí a nabíječky, nesundávejte nainstalované kryty a neodšroubovávejte šrouby.

13. Nabíječku vždy provozujte při napětí uvedeném na

14. Před použitím vždy nabijte akumulátor.

15. Nikdy nepoužívejte jiný než určený akumulátor. K

elektrickému nářadí nepřipojujte obyčejný suchý článek, jinou než uvedenou dobíjecí baterii nebo baterii automobilu.

16. Nepoužívejte transformátor, který obsahuje zesilovač.

17. Akumulátor nedobíjejte z motoru, elektrického

generátoru nebo stejnosměrného napájení.

18. Nabíjejte vždy uvnitř budovy. Protože se nabíječka a

akumulátor během nabíjení mírně zahřívají, akumulátor nabíjejte na místě mimo dosah přímého slunečního záření s nízkou vlhkostí a dobrým větráním.

19. Schematický výkres sestavy uvedený v tomto návodu

k obsluze používejte pouze pro opravy prováděné autorizovaným servisem.

1. Akumulátor vždy nabíjejte při okolní teplotě v rozmezí

0–40 °C. Při teplotě nižší než 0 °C může dojít k přebití akumulátoru, což je nebezpečné. Akumulátor nelze nabíjet při teplotě přesahující 40 °C. Optimální teplota pro nabíjení se pohybuje v rozsahu 20–25 °C.

2. Nabíječku nepoužívejte nepřetržitě.

Jakmile dokončíte nabíjení, nabíječku nechte před dalším nabíjením odpočinout po dobu 15 minut.

3. Zajistěte, aby do otvoru pro připojení dobíjecího

akumulátoru nevnikly cizí předměty nebo nečistoty.

4. Nikdy nerozebírejte dobíjecí akumulátor nebo nabíječku.

5. Dobíjecí akumulátor nikdy nezkratujte.

Zkrat akumulátoru způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.

6. Nevhazujte akumulátor do ohně.

Akumulátor může v takovém případě explodovat.

7. Použitím vyčerpaného akumulátoru můžete poškodit

8. Jakmile akumulátor dosáhne konce životnosti a

není možné jej již více používat, odevzdejte jej do prodejny, ve které jste jej zakoupili. Nevyhazujte vybité akumulátory.

9. Do větracích otvorů v nabíječce nevkládejte žádné

předměty. Pokud do větracích otvorů nabíječky vložíte kovové nebo hořlavé předměty, může dojít k úrazu elektrickým proudem nebo poškození nabíječky. SPECIFIKACE Model UC18YGL2 Nabíjecí napětí 7,2 V – 18 V Hmotnost 0,4 kg POUŽITÍ Pro nabíjení řady HiKOKI BATERIÍ 7,2V – 18V kazetových lithium-iontových, super nikl-metal hydridových, nikl-metal hydridových a nikl-kadmiových. NABÍJENÍ Před použitím elektrického nářadí nabijte akumulátor dle níže uvedených pokynů.

Připojte napájecí kabel nabíječky do elektrické sítě. Po připojení zástrčky nabíječky do elektrické zásuvky se červeně rozbliká kontrolka (bude blikat v 1sekundových intervalech).

2. Vložte akumulátor do nabíječky.

Pevně vložte baterii do nabíječky, dokud se nedotkne spodní části nabíječky, a zkontrolujte polaritu (obr. 1). UPOZORNĚNÍ Pokud jsou akumulátory vloženy v nesprávné polaritě, nelze je nabíjet. Navíc může dojít k poškození kontaktů.

Po vložení akumulátoru do nabíječky se kontrolka rozsvítí a bude svítit stále červeně. Jakmile je akumulátor zcela nabitý, kontrolka se rozbliká červeně (v 1sekundových intervalech). (viz Tabulka 1) (1) Signalizace kontrolky Kontrolka signalizuje stav nabíječky nebo akumulátoru tak, jak je uvedeno v Tabulce 1. 000BookUC18YGL2.indb51000BookUC18YGL2.indb51 2019/10/0517:23:452019/10/0517:23:4552 Čeština POZNÁMKA Doba nabíjení se může měnit podle okolní teploty a napájecího napětí.

4. Odpojte napájecí kabel nabíječky ze sítě.

5. Pevně držte nabíječku a vytáhněte akumulátor.

POZNÁMKA Ujistěte se, že jste po nabití vyjmuli akumulátor z nabíječky a poté jej uložte. UPOZORNĚNÍ ○ Pokud je akumulátor nabíjen zahřátý, protože byl po dlouhou dobu vystaven přímému slunečnímu záření nebo protože byl právě používán, kontrolka nabíječky se na 1 sekundu rozsvítí a zhasne na 0,5 sekundy (vypne se na 0,5 sekundy). V takovém případě nechte akumulátor nejprve vychladnout a poté zahajte nabíjení. ○ Pokud kontrolka bliká červeně (v intervalech 0,2 sekundy), zkontrolujte, zda nejsou v konektoru nabíječky akumulátoru cizí předměty, a pokud ano, odstraňte je. Pokud důvodem nejsou žádné cizí předměty, pravděpodobně se jedná o poruchu akumulátoru nebo nabíječky. Obraťte se na autorizované servisní středisko. ○ Protože vestavěnému mikropočítači trvá přibližně 3 sekundy, než potvrdí, že akumulátor nabíjený pomocí UC18YGL2 je vyjmutý, vyč kejte alespoň 3 sekundy, než jej vložíte zpět a budete pokračovat v nabíjení. Pokud akumulátor znovu vložíte během těchto 3 sekund, pravděpodobně se řádně nenabije. Tabulka 1 Signalizace kontrolky Kontrolka (červená) Před nabíjením Bliká Svítí 0,5 sekundy. Nesvítí po dobu 0,5 sekundy. (vypne se na 0,5 sekundy) Během nabíjení Svítí Stále svítí Nabíjení dokončeno Bliká Svítí 0,5 sekundy. Nesvítí po dobu 0,5 sekundy. (vypne se na 0,5 sekundy) Pohotovostní režim při přehřátí Bliká Svítí 1 sekundu. Nesvítí po dobu 0,5 sekundy. (vypne se na 0,5 sekundy) Akumulátor je přehřátý. Nelze nabíjet. (nabíjení bude zahájeno po vychladnutí akumulátoru) Nelze nabíjet Bliká Svítí 0,1 sekundy. Nesvítí 0,1 sekundy. (vypne se na 0,1 sekundy) Závada na akumulátoru nebo nabíječce (2) Informace o teplotách a době nabíjení nabíjecí baterie Teploty a doba nabíjení jsou uvedeny v Tabulce 2. Tabulka 2 Nabíječka Akumulátor UC18YGL2 Nabíjecí napětí V 7,2 – 18 Typ baterie Ni-Cd Ni-MH Li-ion Rozmezí teplot pro nabíjení -5oC – 55oC-5oC – 50oC0oC – 50oC Doba nabíjení v závislosti na kapacitě baterie, přibližná (při 20oC) 1,2 – 1,4 Ah 1,5 Ah 2,0 Ah 2,4 Ah 2,6 Ah 3,0 Ah 3,3 Ah 4,0 Ah min. min. min. min. min. min. min. min.

Počet článků akumulátoru 7,2 V 9,6 V 12 V

1. Kontrola montážních šroubů

Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.

2. Čištění nabíječky

Pokud je nabíječka znečištěná, otřete ji měkkým suchým nebo vlhkým hadříkem navlhčeným v mýdlové vodě. Nepoužívejte rozpouštědla s obsahem chlóru, benzin ani ředidlo, jelikož tyto látky rozpouštějí umělé hmoty.

3. Nabíječku ukládejte v klidovém stavu

Pokud nabíječku nepoužíváte, uskladněte ji na suchém, vyvýšeném nebo uzamčeném místě mimo dosah dětí. UPOZORNĚNÍ Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán. POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění. 000BookUC18YGL2.indb53000BookUC18YGL2.indb53 2019/10/0517:23:452019/10/0517:23:4554 Türkçe

4. Nevyužívané náradie a nabíjačku uskladnite. Keď

Nabíjačku nikdy neprenášajte za kábel a pri odpájaní zo zásuvky zaň nikdy neťahajte. Kábel udržujte mimo tepla, oleja a ostrých hrán.

6. Keď nabíjačku nepoužívate alebo počas údržby

a kontroly odpojte napájací kábel nabíjačky od zásuvky.

7. Aby ste sa vyhli nebezpečenstvu, vždy používajte len

14. Pred použitím batériu nabite.

17. Batériu nenabíjajte z motorového elektrického

manipuláciu používajte len na autorizované servisné práce.

Po dokončení nabíjania nechajte nabíjačku pred Ďalším nabíjaním batérie približne 15 minút odpočívať.

7. Používanie vybitej batérie poškodí nabíjačku.

Po pripojení zástrčky nabíjačky k zásuvke začne blikať kontrolka načerveno (v 1-sekundových intervaloch).

Počet článkov batérie 7,2 V 9,6 V 12 V

4. Odpojte napájací kábel nabíjačky zo zásuvky.

2. Čistenie nabíjačky

Ak sa vŕtačka znečistí, utrite ju mäkkou, suchou látkou alebo látkou navlhčenou v mydlovej vode. Nepoužívajte chlórové rozpúšťadlá, benzín ani riedidlá na farby, pretože rozpúšťajú plasty.

3. Skladovanie nevyužitej nabíjačky
