INSTRUKCJA OBSŁUGI UC 18YGL2 HiKOKI

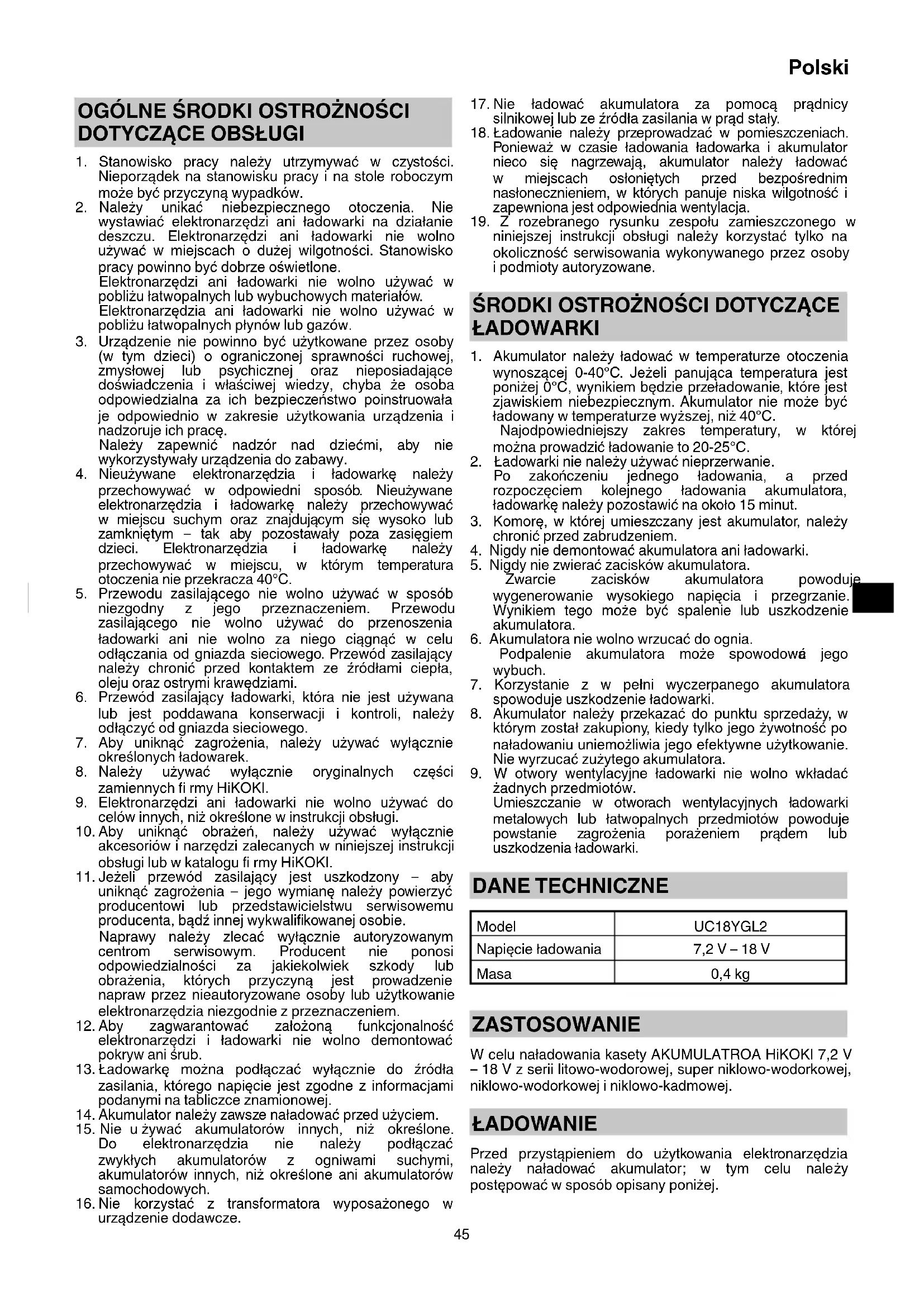

1. Stanowisko pracy należy utrzymywać w czystości.

Nieporządek na stanowisku pracy i na stole roboczym może być przyczyną wypadków.

2. Należy unikać niebezpiecznego otoczenia. Nie

wystawiać elektronarzędzi ani ładowarki na działanie deszczu. Elektronarzędzi ani ładowarki nie wolno używać w miejscach o dużej wilgotności. Stanowisko pracy powinno być dobrze oświetlone. Elektronarzędzi ani ładowarki nie wolno używać w pobliżu łatwopalnych lub wybuchowych materiałów. Elektronarzędzia ani ładowarki nie wolno używać w pobliżu łatwopalnych płynów lub gazów.

3. Urządzenie nie powinno być użytkowane przez osoby

(w tym dzieci) o ograniczonej sprawności ruchowej, zmysłowej lub psychicznej oraz nieposiadające doświadczenia i wł aściwej wiedzy, chyba że osoba odpowiedzialna za ich bezpieczeństwo poinstruowała je odpowiednio w zakresie użytkowania urządzenia i nadzoruje ich pracę. Należy zapewnić nadzór nad dziećmi, aby nie wykorzystywały urządzenia do zabawy.

4. Nieużywane elektronarzędzia i ładowarkę należy

przechowywać w odpowiedni sposób. Nieużywane elektronarzędzia i ładowarkę należy przechowywać w miejscu suchym oraz znajdującym się wysoko lub zamkniętym – tak aby pozostawały poza zasięgiem dzieci. Elektronarzędzia i ładowarkę należy przechowywać w miejscu, w którym temperatura otoczenia nie przekracza 40°C.

5. Przewodu zasilającego nie wolno używać w sposób

niezgodny z jego przeznaczeniem. Przewodu zasilającego nie wolno używać do przenoszenia ładowarki ani nie wolno za niego ciągnąć w celu odłączania od gniazda sieciowego. Przewód zasilający należy chronić przed kontaktem ze źródłami ciepła, oleju oraz ostrymi krawędziami.

6. Przewód zasilający ładowarki, która nie jest używana

lub jest poddawana konserwacji i kontroli, należy odłączyć od gniazda sieciowego.

7. Aby uniknąć zagrożenia, należy używać wyłącznie

określonych ładowarek.

8. Należy używać wyłącznie oryginalnych części

zamiennych fi rmy HiKOKI.

9. Elektronarzędzi ani ładowarki nie wolno używać do

celów innych, niż określone w instrukcji obsługi.

10. Aby uniknąć obrażeń, należy używać wyłącznie

akcesoriów i narzędzi zalecanych w niniejszej instrukcji obsługi lub w katalogu fi rmy HiKOKI.

11. Jeżeli przewód zasilający jest uszkodzony – aby

uniknąć zagrożenia – jego wymianę należy powierzyć producentowi lub przedstawicielstwu serwisowemu producenta, bądź innej wykwalifi kowanej osobie. Naprawy należy zlecać wyłącznie autoryzowanym centrom serwisowym. Producent nie ponosi odpowiedzialności za jakiekolwiek szkody lub obrażenia, których przyczyną jest prowadzenie napraw przez nieautoryzowane osoby lub użytkowanie elektronarzędzia niezgodnie z przeznaczeniem.

12. Aby zagwarantować założoną funkcjonalność

elektronarzędzi i ładowarki nie wolno demontować pokryw ani śrub.

13. Ładowarkę można podłączać wyłącznie do źródła

zasilania, którego napięcie jest zgodne z informacjami podanymi na tabliczce znamionowej.

14. Akumulator należy zawsze naładować przed użyciem.

żywać akumulatorów innych, niż określone. Do elektronarzędzia nie należy podłączać zwykłych akumulatorów z ogniwami suchymi, akumulatorów innych, niż określone ani akumulatorów samochodowych.

16. Nie korzystać z transformatora wyposażonego w

urządzenie dodawcze.

17. Nie ładować akumulatora za pomocą prądnicy

silnikowej lub ze źródła zasilania w prąd stały.

18. Ładowanie należy przeprowadzać w pomieszczeniach.

Ponieważ w czasie ładowania ładowarka i akumulator nieco się nagrzewają, akumulator należy ładować w miejscach osłoniętych przed bezpośrednim nasłonecznieniem, w których panuje niska wilgotność i zapewniona jest odpowiednia wentylacja.

19. Z rozebranego rysunku zespołu zamieszczonego w

niniejszej instrukcji obsługi należy korzystać tylko na okoliczność serwisowania wykonywanego przez osoby i podmioty autoryzowane.

1. Akumulator należy ładować w temperaturze otoczenia

wynoszącej 0-40°C. Jeżeli panująca temperatura jest poniżej 0°C, wynikiem będzie przeładowanie, które jest zjawiskiem niebezpiecznym. Akumulator nie może być ładowany w temperaturze wyższej, niż 40°C. Najodpowiedniejszy zakres temperatury, w której można prowadzić ładowanie to 20-25°C.

2. Ładowarki nie należy używać nieprzerwanie.

Po zakończeniu jednego ładowania, a przed rozpoczęciem kolejnego ładowania akumulatora, ładowarkę należy pozostawić na około 15 minut.

3. Komorę, w której umieszczany jest akumulator, należy

chronić przed zabrudzeniem.

4. Nigdy nie demontować akumulatora ani ładowarki.

5. Nigdy nie zwierać zacisków akumulatora.

Zwarcie zacisków akumulatora powoduje wygenerowanie wysokiego napięcia i przegrzanie. Wynikiem tego może być spalenie lub uszkodzenie akumulatora.

6. Akumulatora nie wolno wrzucać do ognia.

Podpalenie akumulatora może spowodowa ć jego wybuch.

7. Korzystanie z w pełni wyczerpanego akumulatora

spowoduje uszkodzenie ładowarki.

8. Akumulator należy przekazać do punktu sprzedaży, w

którym został zakupiony, kiedy tylko jego żywotność po naładowaniu uniemożliwia jego efektywne użytkowanie. Nie wyrzucać zużytego akumulatora.

9. W otwory wentylacyjne ładowarki nie wolno wkładać

żadnych przedmiotów. Umieszczanie w otworach wentylacyjnych ładowarki metalowych lub łatwopalnych przedmiotów powoduje powstanie zagrożenia porażeniem prądem lub uszkodzenia ładowarki. DANE TECHNICZNE Model UC18YGL2 Napięcie ładowania 7,2 V – 18 V Masa 0,4 kg ZASTOSOWANIE W celu naładowania kasety AKUMULATROA HiKOKI 7,2 V – 18 V z serii litowo-wodorowej, super niklowo-wodorkowej, niklowo-wodorkowej i niklowo-kadmowej. ŁADOWANIE Przed przystąpieniem do użytkowania elektronarzędzia należy naładować akumulator; w tym celu należy postępować w sposób opisany poniżej. 000BookUC18YGL2.indb45000BookUC18YGL2.indb45 2019/10/0517:23:442019/10/0517:23:4446 Polski

1. Podłączyć przewód zasilający ładowarki do

gniazda sieciowego. Po podłączeniu wtyczki ładowarki do gniazda sieciowego lampka kontrolna będzie migała na czerwono (co 1 sekundę).

2. Umieścić akumulator w ładowarce.

Ostrożnie i dokładnie umieścić akumulator w ładowarce, sprawdzając biegunowość, aż dotknie dna ładowarki (Rys. 1). UWAGA Jeśli akumulator zostanie włożony w odwrotnym kierunku, nie tylko uniemożliwi to ładowanie, ale też może spowodować problemy z ładowarką, jak np. zdeformować styki lub otwór wsuwowy.

Po umieszczeniu akumulatora w ładowarce lampka kontrolna będzie paliła się na czerwono. Po pełnym naładowaniu akumulatora lampka kontrolna będzie migał a na czerwono (co 1 sekundę). (Patrz Tabela 1.) (1) Wskazania lampki kontrolnej Wskazania lampki kontrolnej są zilustrowane w Tabeli 1, w zależności od stanu ładowarki lub akumulatora. Tabela 1 Wskazania lampki kontrolnej Lampka kontrolna (czerwona) Przed ładowaniem Miga Pali się przez 0,5 sekundy. Nie pali się przez 0,5 sekundy. (Gaśnie na 0,5 sekundy.) Podczas ładowania Pali się Pali się nieprzerwanie. Ładowanie zakończone Miga Pali się przez 0,5 sekundy. Nie pali się przez 0,5 sekundy. (Gaśnie na 0,5 sekundy.) Oczekiwanie z powodu przegrzania Miga Pali się przez 1 sekundę. Nie pali się przez 0,5 sekundy. (Gaśnie na 0,5 sekundy.) Przegrzanie akumulatora. Ładowanie niemożliwe. (Ładowanie rozpocznie się po ostygnięciu akumulatora) Ładowanie jest niemożliwe Miga szybko Pali się przez 0,1 sekundy. Nie pali się przez 0,1 sekundy. (Gaśnie na 0,1 sekundy.) Wadliwe działanie akumulatora lub ładowarki. (2) Informacje na temat zakresu temperatury i czasu ładowania akumulatora Informacje na temat zakresu temperatury i czasu ładowania zostały zamieszczone w Tabeli 2. Tabela 2 Ładowarka Akumulator UC18YGL2 Napięcie ładowania V 7,2 – 18 Typ akumulatora Niklowo-kadmowy Niklowo-wodorkowy Litowo-jonowy Zakres temperatury, w którym akumulator może być ładowany -5oC – 55oC-5oC – 50oC0oC – 50oC Czas ładowania w zależności od pojemności akumulatora, w przybliżeniu (przy 20oC) 1,2 – 1,4 Ah 1,5 Ah 2,0 Ah 2,4 Ah 2,6 Ah 3,0 Ah 3,3 Ah 4,0 Ah min. min. min. min. min. min. min. min.

Liczba ogniw akumulatora 7,2 V 9,6 V 12 V szt. szt. szt.

14,4 V szt. 12 12 1,5/2,0 Ah : 4 3,0/4,0 Ah : 8 18 V szt. 15 15 1,5/2,0 Ah : 5 3,0/4,0 Ah : 10 000BookUC18YGL2.indb46000BookUC18YGL2.indb46 2019/10/0517:23:452019/10/0517:23:4547 Polski WSKAZÓWKA Czas ładowania może się zmieniać w zależności od temperatury otoczenia i napięcia źródła zasilania.

4. Odłączyć przewód zasilający ładowarki z gniazda

5. Wyjąć akumulator, mocno trzymając ładowarkę.

WSKAZÓWKA Należy pamiętać, aby po zakończeniu użytkowania ładowarki wyjąć z niej akumulator. UWAGA ○ Jeżeli podczas ładowania akumulatora jest on nagrzany w wyniku długotrwałego wystawienia na bezpośrednie działanie promieni słonecznych lub był właśnie użytkowany, lampka kontrolna ładowarki zapala się na 1 sekundę i gaśnie na 0,5 sekundy (wyłączona przez 0,5 sekundy). W takim wypadku akumulator należy najpierw pozostawić do ostygnięcia, a nast ępnie rozpocząć ładownie. ○ Kiedy lampka kontrolna miga szybko na czerwono (co 0,2 sekundy), złącze ładowarki należy sprawdzić pod kątem obecności ciał obcych; w razie potrzeby – usunąć je. Jeżeli obecność ciał obcych nie zostanie stwierdzona, istnieje prawdopodobieństwo, że doszło do usterki akumulatora lub ładowarki. Urządzenie(-a) należy wtedy oddać do autoryzowanego centrum serwisowego. ○ Ponieważ wbudowany mikrokomputer ładowarki UC18YGL2 potrzebuje około 3 sekund do potwierdzenia, że ładowany akumulator został wyjęty, należy odczekać minimum 3 sekundy przed jego ponownym włożeniem i kontynuowaniem ładowania. Jeżeli akumulator zostanie włożony ponownie w przeciągu 3 sekund, może on zostać niepoprawnie naładowany.

KONSERWACJA I KONTROLA

1. Kontrola śrub mocujących

Śruby mocujące należy regularnie kontrolować pod kątem ich poprawnego dokręcenia. Jeżeli którakolwiek ze śrub jest poluzowana, należy ją natychmiast dokręcić. Niezastosowanie się do tego zalecenia może stwarzać zagrożenie.

2. Czyszczenie ładowarki

W przypadku zabrudzenia ładowarki należy ją przetrzeć miękką, suchą ściereczką lub ściereczką zwilżoną wodą z mydłem. Nie wolno używać rozpuszczalników na bazie chloru, benzyny ani rozcieńczalnika do farb, gdyż topią one tworzywa sztuczne.

3. Przechowywanie nieużywanej ładowarki

Nieużywaną ł adowarkę należy przechowywać w miejscu suchym oraz znajdującym się wysoko lub zamkniętym – tak aby pozostawała poza zasięgiem dzieci. UWAGA Podczas użytkowania i konserwacji narzędzi elektrycznych muszą być przestrzegane przepisy i standardy bezpieczeństwa. WSKAZÓWKA W związku z prowadzonym przez fi rmę HiKOKI programem badań i rozwoju, niniejsze specyfi kacje techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia. 000BookUC18YGL2.indb47000BookUC18YGL2.indb47 2019/10/0517:23:452019/10/0517:23:4548 Magyar

Oświadczamy na własną wyłączną odpowiedzialność, że Ładowarka podanego typu i oznaczona unikalnym kodem identyfi kacyjnym *1) jest zgodna z wszystkimi właściwymi wymogami dyrektyw *2) i norm *3). Dokumentacja techniczna w *4) – Patrz poniżej. Menedżer Norm Europejskich przedstawicielstwa fi rmy w Europie jest upoważniony do sporządzania dokumentacji technicznej. Niniejsza deklaracja ma zastosowanie do produktu opatrzonego znakiem CE. Norsk Magyar
