РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ UC 18YGL2 HiKOKI

ОБЩИ ПРЕДПАЗНИ МЕРКИ ПРИ ЕКСПЛОАТАЦИЯ

ПОДДРЪЖКА И ИНСПЕКЦИЯ

Модель	UC18YGL2
Зарядна напруга	7,2 В – 18 В
Вага	0,4 кг

1. Очистка зарядного пристрою

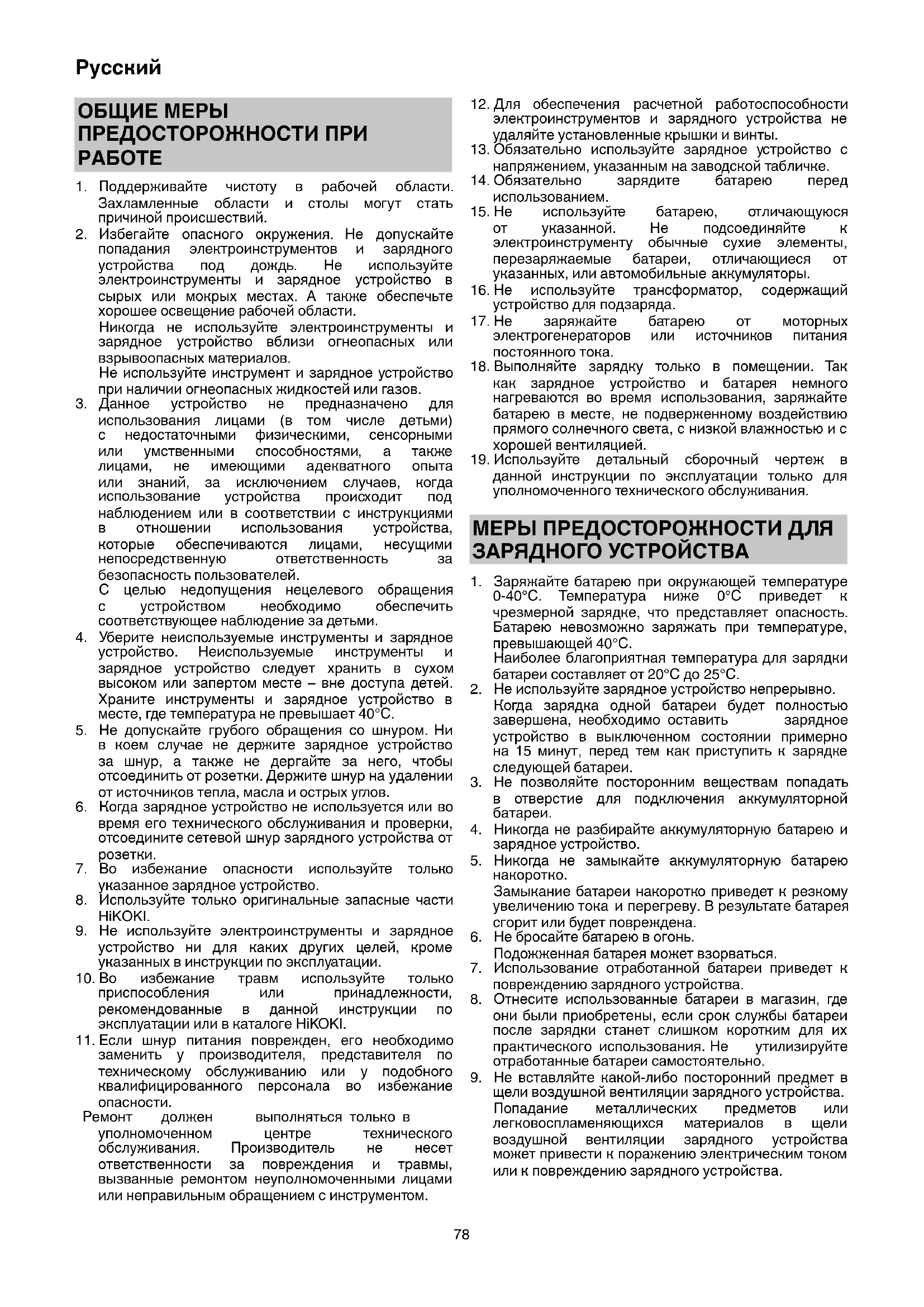

ОБЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ

1. Поддерживайте чистоту в рабочей области. Захламленные области и столы могут стать причиной происшествий.
2. Избегайте опасного окружения. Не допускайте попадания электроинструментов и зарядного устройства под дождь. Не используйте электроинструменты и зарядное устройство в сырых или мокрых местах. А также обеспечьте хорошее освещение рабочей области.

Никогда не используйте электроинструменты и зарядное устройство вблизи огнеопасных или взрывоопасных материалов.

Не используйте инструмент и зарядное устройство при наличии огнеопасных жидкостей или газов.

1. Данное устройство не предназначено для использования лицами (в том числе детьми) с недостаточными физическими, сенсорными или умственными способностями, а также лицами, не имеющими адекватного опыта или знаний, за исключением случаев, когда использование устройства происходит под наблюдением или в соответствии с инструкциями в отношении использования устройства, которые обеспечиваются лицами, несущими непосредственную ответственность за безопасность пользователей.

С целью недопущения нецелевого обращения с устройством необходимо обеспечить соответствующее наблюдение за детьми.

1. Уберите неиспользуемые инструменты и зарядное устройство. Неиспользуемые инструменты и зарядное устройство следует хранить в сухом высоком или запертом месте – вне доступа детей. Храните инструменты и зарядное устройство в месте, где температура не превышает 40°C.

2. Не допускайте грубого обращения со шнуром. Ни в коем случае не держите зарядное устройство за шнур, а также не дergайте за него, чтобы отсоединить от розетки. Держите шнур на удалении от источников тепла, масла и острых углов.

3. Когда зарядное устройство не используется или во время его технического обслуживания и проверки, отсоедините сетевой шнур зарядного устройства от розетки.

4. Во избежание опасности используйте только указанное зарядное устройство.

5. Используйте только оригинальные запасные части HiKOKI.

6. Не используйте электроинструменты и зарядное устройство ни для каких других целей, кроме указанных в инструкции по эксплуатации.

7. Во избежание травм используйте только приспособления или принадлежности, рекомендованные в данной инструкции по эксплуатации или в каталоге HiKOKI.

8. Если шнур питания поврежден, его необходимо заменить у производителя, представителя по техническому обслуживанию или у подобного квалифицированного персонала во избежание опасности.

Ремонт должен выполняться только в уполномоченном центре технического обслуживания. Производитель не несет ответственности за повреждения и травмы, вызванные ремонтом неуполномоченными лицами или неправильным обращением с инструментом.

1. Для обеспечения расчетной работоспособности электроинструментов и зарядного устройства не удаляйте установленные крышки и винты.
2. Обязательно используйте зарядное устройство с напряжением, указанным на заводской табличке.
3. Обязательно зарядите батарею перед использованием.
4. Не используйте батарею, отличающуюся от указанной. Не подсоединяйте к электроинструменту обычные сухие элементы, перезаряжаемые батареи, отличающиеся от указанных, или автомобильные аккумуляторы.
5. Не используйте трансформатор, содержащий устройство для подзаряда.
6. Не заряжайте батарею от моторных электрогенераторов или источников питания постоянного тока.
7. Выполняйте зарядку только в помещении. Так как зарядное устройство и батарея немного нагреваются во время использования, заряжайте батарею в месте, не подверженному воздействию прямого солнечного света, с низкой влажностью и с хорошей вентиляцией.
8. Используйте детальный сборочный чертеж в данной инструкции по эксплуатации только для уполномоченного технического обслуживания.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ ЗАРЯДНОГО УСТРОЙСТВА

1. Заряжайте батарею при окружающей температуре 0-40°C. Температура ниже 0°C приведет к чрезмерной зарядке, что представляет опасность. Батарею невозможно заряжать при температуре, превышающей 40°C.
   Наиболее благоприятная температура для зарядки батареи составляет от 20°C до 25°C.
2. Не используйте зарядное устройство непрерывно. Когда зарядка одной батареи будет полностью завершена, необходимо оставить зарядное устройство в выключенном состоянии примерно на 15 минут, перед тем как приступить к зарядке следующей батареи.
3. Не позволяйте посторонним веществам попадать в отверстие для подключения аккумуляторной батареи.
4. Никогда не разбирайте аккумуляторную батарею и зарядное устройство.
5. Никогда не замыкайте аккумуляторную батарею накоротко. Замыкание батареи накоротко приведет к резкому увеличению тока и перегреву. В результате батарея сгорит или будет повреждена.
6. Не бросайте батарею в огонь. Подожженная батарея может взорваться.
7. Использование отработанной батареи приведет к повреждению зарядного устройства.
8. Отнесите использованные батареи в магазин, где они были приобретены, если срок службы батареи после зарядки станет слишком коротким для их практического использования. Не утилизируйте отработанные батареи самостоятельно.
9. Не вставляйте какой-либо посторонний предмет в щели воздушной вентиляции зарядного устройства. Попадание металлических предметов или легковоспламеняющихся материалов в щели воздушной вентиляции зарядного устройства может привести к поражению электрическим током или к повреждению зарядного устройства.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель UC18YGL2
Зарядное напряжение	7,2 В – 18 В
Вес 0,4 кг

НАЗНАЧЕНИЕ

Для зарядки батареи HiKOKI 7,2 В – 18 В литиево-ионные кассеты, никель-металлогидридные Super, никель-металлогидридные, и никель-кадмиевые серии.

ЗАРЯДКА

Перед использованием беспроводного

электроинструмента зарядите батарею следующим образом.

1. Подключите зарядное устройство к розетке сети питания с помощью силового кабеля.

После подсоединения штепселя зарядного устройства к сетевой розетке контрольная лампа будет мигать красным (с интервалом в 1 секунду).

1. Вставьте батарею в зарядное устройство.

Вставьте батарею в зарядное устройство до ее контакта с нижней частью зарядного устройства, соблюдая полярность (Рис. 1).

ОСТОРОЖНО

Если батареи будут вставлены в обратном направлении, будет невозможно не только зарядить батареи, но могут возникнуть проблемы и внутри самого зарядного устройства, например, могут быть сдеформированы заряжающие клеммы.

3. Зарядка

После размещения батареи в зарядном устройстве контрольная лампа будет непрерывно гореть красным светом.

Как только батарея полностью зарядится, контрольная лампа начнет мигать красным светом (с 1-секундными интервалами). (См. таблицу 1)

(1) Индикация контрольной лампы

Индикации контрольной лампы будут такими, как показано в таблице 1, в соответствии с состоянием зарядного устройства и аккумуляторной батареи.

Таблица 1

Индикации контрольной лампы
Контрольная лампа(красный)	Перед зарядкой	Мигает	Высвечивается в течение 0,5 секунды.Не высвечивается в течение 0,5 секунды. (Выключается на 0,5 секунды)
	Во время зарядки	Высвечивается	Высвечивается постоянно
	Зарядка завершена	Мигает	Высвечивается в течение 0,5 секунды.Не высвечивается в течение 0,5 секунды. (Выключается на 0,5 секунды)
	Режим ожидания при перегреве	Мигает	Высвечивается в течение 1 секунды.Не высвечивается в течение 0,5 секунды. (Выключается на 0,5 секунды)	Аккумуляторная батарея перегрета.Зарядка невозможна.(Зарядка начнется, когда батарея остынет)
	Зарядка невозможна	Мигает	Высвечивается в течение 0,1 секунды.Не высвечивается в течение 0,1 секунды. (Выключается на 0,1 секунды)	Неисправность в батарее или в зарядном устройстве

(2) Относительно температуры и времени зарядки аккумуляторной батареи. Температура и время зарядки указаны в Таблице 2.

Таблица 2

Зарядное устройство		UC18YGL2
Аккумулятор
Зарядное напряжение В		7,2 – 18
Типбатареи Никель-кадмиевая			Никель-металлогидридная	Литий-ионная
Температуры, при которых можно заряжать батарею		-5°C – 55°C	-5°C – 50°C	0°C – 50°C
Время до полной зарядки батареи, прибл. (при 20°C)
1,2 — 1,4 Ач	мин.	35	–	–
1,5 Ач	мин.	40	40	40
2,0 Ач	мин.	60	60	60
2,4 Ач	мин.	70	–	–
2,6 Ач	мин.	–	80	–
3,0 Ач	мин.	–	90	90
3,3 Ач	мин.	–	90	–
4,0 Ач	мин.	–	–	120
Кол-во гальванических элементов батареи
7,2 В	шт.	6	–	–
9,6 В	шт.	8	8	–
12 В	шт.	10	10	–
14,4 В	шт.	12	12	1,5/2,0 Ач : 43,0/4,0 Ач : 8
18 В	шт.	15	15	1,5/2,0 Ач : 53,0/4,0 Ач : 10

ПРИМЕЧАНИЕ

Время зарядки батарей может изменяться в зависимости от температуры и напряжения источника питания.

1. Отсоедините шнур питания зарядного устройства от сетевой розетки.

2. Крепко возьмитесь за зарядное устройство и вытащите батарею.

ПРИМЕЧАНИЕ

После завершения зарядки выньте батарею из зарядного устройства и храните ее надлежащим образом.

ОСТОРОЖНО

○ При зарядке нагретой батареи в результате того, что она в течение длительного времени находилась под воздействием солнечных лучей или только что использовалась, контрольная лампа зарядного устройства будет высвечиваться в течение 1 секунды, не высвечиваться в течение 0,5 секунды (выключается на 0,5 секунды). В таком случае сначала дайте батарее охладиться, а затем начните зарядку.

○ Когда контрольная лампа мигает красным (с интервалами 0,2 секунды), проверьте разъем батареи зарядного устройства и удалите из него все посторонние предметы. Если посторонних предметов нет, вероятно, произошел сбой в работе батареи или зарядного устройства. Сдайте его в уполномоченный центр технического обслуживания.

- Так как встроенному микрокомпьютеру требуется примерно 3 секунды, чтобы подтвердить выполнение зарядки батареи с помощью UC18YGL2, подождите как минимум 3 секунды перед повторным вставлением для продолжения зарядки. Если батарея повторно вставляется в пределах 3 секунд, она может заряжаться ненадлежащим образом.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ОСМОТР

1. Осмотр крепежных винтов

Регулярно выполняйте осмотр всех крепежных винтов и проверяйте их надлежащую затяжку. При ослаблении каких-либо винтов немедленно затяните их повторно. Невыполнение этого требования может привести к серьезной опасности.

2. Очистка зарядного устройства

Когда зарядное устройство загрязнится, вытрите его мягкой сухой тканью или тканью, смоченной мыльной водой. Не используйте растворители, содержащие хлор, бензин или растворитель для краски, так как они могут растворить пластмассу.

3. Хранение неиспользуемого зарядного устройства

Неиспользуемое зарядное устройство следует хранить в сухом высоком или запертом месте – вне доступа детей.

ОСТОРОЖНО

При использовании или техобслуживании инструмента всегда следите за выполнением всех правил и норм безопасности.

ПРИМЕЧАНИЕ

На основании постоянных программ исследования и развития компания HiKOKI оставляют за собой право на изменение указанных здесь технических данных без предварительного уведомления.
