MANUALE UTENTE UC 18YGL2 HiKOKI

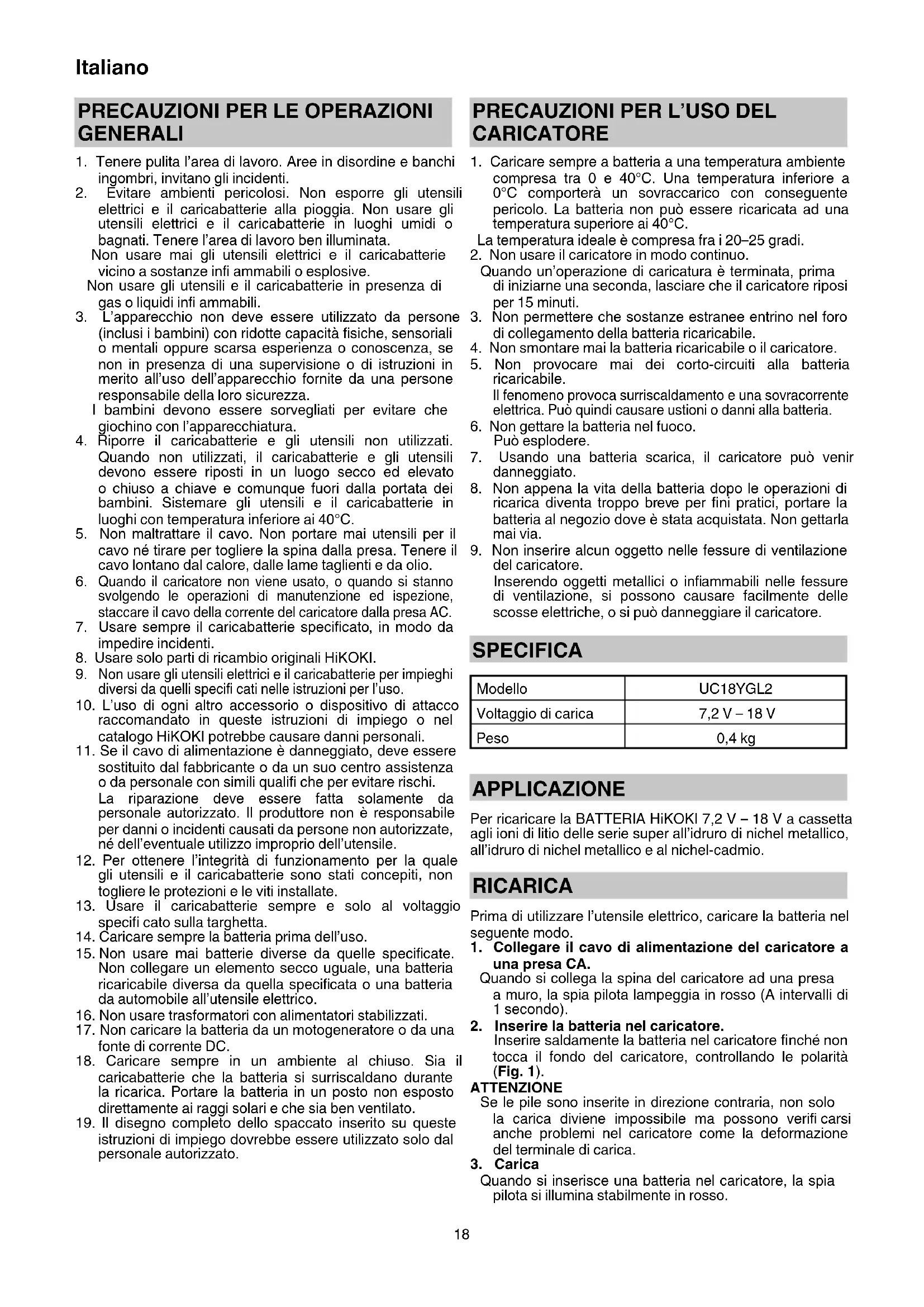

1. Tenere pulita l’area di lavoro. Aree in disordine e banchi

ingombri, invitano gli incidenti.

2. Evitare ambienti pericolosi. Non esporre gli utensili

elettrici e il caricabatterie alla pioggia. Non usare gli utensili elettrici e il caricabatterie in luoghi umidi o bagnati. Tenere l’area di lavoro ben illuminata. Non usare mai gli utensili elettrici e il caricabatterie vicino a sostanze infi ammabili o esplosive. Non usare gli utensili e il caricabatterie in presenza di gas o liquidi infi ammabili.

3. L’apparecchio non deve essere utilizzato da persone

(inclusi i bambini) con ridotte capacità fi siche, sensoriali o mentali oppure scarsa esperienza o conoscenza, se non in presenza di una supervisione o di istruzioni in merito all’uso dell’apparecchio fornite da una persone responsabile della loro sicurezza. I bambini devono essere sorvegliati per evitare che giochino con l’apparecchiatura.

4. Riporre il caricabatterie e gli utensili non utilizzati.

Quando non utilizzati, il caricabatterie e gli utensili devono essere riposti in un luogo secco ed elevato o chiuso a chiave e comunque fuori dalla portata dei bambini. Sistemare gli utensili e il caricabatterie in luoghi con temperatura inferiore ai 40°C.

5. Non maltrattare il cavo. Non portare mai utensili per il

cavo né tirare per togliere la spina dalla presa. Tenere il cavo lontano dal calore, dalle lame taglienti e da olio.

Quando il caricatore non viene usato, o quando si stanno svolgendo le operazioni di manutenzione ed ispezione, staccare il cavo della corrente del caricatore dalla presa AC.

7. Usare sempre il caricabatterie specifi cato, in modo da

Non usare gli utensili elettrici e il caricabatterie per impieghi diversi da quelli specifi cati nelle istruzioni per l’uso.

10. L’uso di ogni altro accessorio o dispositivo di attacco

raccomandato in queste istruzioni di impiego o nel catalogo HiKOKI potrebbe causare danni personali.

11. Se il cavo di alimentazione è danneggiato, deve essere

sostituito dal fabbricante o da un suo centro assistenza o da personale con simili qualifi che per evitare rischi. La riparazione deve essere fatta solamente da personale autorizzato. Il produttore non è responsabile per danni o incidenti causati da persone non autorizzate, né dell’eventuale utilizzo improprio dell’utensile.

12. Per ottenere l’integrità di funzionamento per la quale

gli utensili e il caricabatterie sono stati concepiti, non togliere le protezioni e le viti installate.

13. Usare il caricabatterie sempre e solo al voltaggio

specifi cato sulla targhetta.

14. Caricare sempre la batteria prima dell’uso.

15. Non usare mai batterie diverse da quelle specifi cate.

Non collegare un elemento secco uguale, una batteria ricaricabile diversa da quella specifi cata o una batteria da automobile all’utensile elettrico.

16. Non usare trasformatori con alimentatori stabilizzati.

17. Non caricare la batteria da un motogeneratore o da una

fonte di corrente DC.

18. Caricare sempre in un ambiente al chiuso. Sia il

caricabatterie che la batteria si surriscaldano durante la ricarica. Portare la batteria in un posto non esposto direttamente ai raggi solari e che sia ben ventilato.

19. Il disegno completo dello spaccato inserito su queste

istruzioni di impiego dovrebbe essere utilizzato solo dal personale autorizzato.

1. Caricare sempre a batteria a una temperatura ambiente

compresa tra 0 e 40°C. Una temperatura inferiore a 0°C comporterà un sovraccarico con conseguente pericolo. La batteria non può essere ricaricata ad una temperatura superiore ai 40°C. La temperatura ideale è compresa fra i 20–25 gradi.

2. Non usare il caricatore in modo continuo.

Quando un’operazione di caricatura è terminata, prima di iniziarne una seconda, lasciare che il caricatore riposi per 15 minuti.

3. Non permettere che sostanze estranee entrino nel foro

di collegamento della batteria ricaricabile.

4. Non smontare mai la batteria ricaricabile o il caricatore.

5. Non provocare mai dei corto-circuiti alla batteria

ricaricabile. Il fenomeno provoca surriscaldamento e una sovracorrente elettrica. Può quindi causare ustioni o danni alla batteria.

6. Non gettare la batteria nel fuoco.

7. Usando una batteria scarica, il caricatore può venir

8. Non appena la vita della batteria dopo le operazioni di

ricarica diventa troppo breve per fi ni pratici, portare la batteria al negozio dove è stata acquistata. Non gettarla mai via.

9. Non inserire alcun oggetto nelle fessure di ventilazione

del caricatore. Inserendo oggetti metallici o infi ammabili nelle fessure di ventilazione, si possono causare facilmente delle scosse elettriche, o si può danneggiare il caricatore. SPECIFICA Modello UC18YGL2 Voltaggio di carica 7,2 V – 18 V Peso 0,4 kg APPLICAZIONE Per ricaricare la BATTERIA HiKOKI 7,2 V – 18 V a cassetta agli ioni di litio delle serie super all’idruro di nichel metallico, all’idruro di nichel metallico e al nichel-cadmio. RICARICA Prima di utilizzare l’utensile elettrico, caricare la batteria nel seguente modo.

1. Collegare il cavo di alimentazione del caricatore a

una presa CA. Quando si collega la spina del caricatore ad una presa a muro, la spia pilota lampeggia in rosso (A intervalli di 1 secondo).

2. Inserire la batteria nel caricatore.

Inserire saldamente la batteria nel caricatore fi nché non tocca il fondo del caricatore, controllando le polarità (Fig. 1). ATTENZIONE Se le pile sono inserite in direzione contraria, non solo la carica diviene impossibile ma possono verifi carsi anche problemi nel caricatore come la deformazione del terminale di carica.

Quando si inserisce una batteria nel caricatore, la spia pilota si illumina stabilmente in rosso. 000BookUC18YGL2.indb18000BookUC18YGL2.indb18 2019/10/0517:23:412019/10/0517:23:4119 Italiano Tabella 1 Indicazioni della spia Spia pilota (rossa) Prima della ricarica Lampeggia Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Durante la ricarica Si illumina Si illumina stabilmente Carica completata Lampeggia Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Surriscaldamento standby Lampeggia Si illumina per 1 secondo. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Batteria surriscaldata. Impossibile ricaricare (la ricarica comincerà quando la batteria si raff redda). Carica impossibile Lampeggia velocemente Si illumina per 0,1 secondi. Non si illumina per 0,1 secondi. (Spento per 0,1 secondi) Malfunzionamento della batteria o del caricatore (2) Informazioni sulle temperature e il tempo di ricarica della batteria ricaricabile Le temperature e il tempo di ricarica sono indicati nella Tabella 2. Tabella 2 Caricatore Batteria UC18YGL2 Tensione di carica V 7,2 – 18 Tipo di batteria Ni-Cd Ni-MH Li-ion Temperature alle quali la batteria può essere ricaricata -5oC – 55oC-5oC – 50oC0oC – 50oC Tempo di carica per la capacità della batteria, circa (A 20oC) 1,2 – 1,4 Ah 1,5 Ah 2,0 Ah 2,4 Ah 2,6 Ah 3,0 Ah 3,3 Ah 4,0 Ah min. min. min. min. min. min. min. min.

Numero di pile 7,2 V 9,6 V 12 V pz. pz. pz.

14,4 V pz. 12 12 1,5/2,0 Ah : 4 3,0/4,0 Ah : 8 18 V pz. 15 15 1,5/2,0 Ah : 5 3,0/4,0 Ah : 10 Quando la batteria è completamente carica, la spia pilota lampeggia in rosso (A intervalli di 1 secondo). (Vedere Tabella 1) (1) Indicazione della spia Le indicazioni della spia sono come indicato nella Tabella 1, a seconda delle condizioni del caricabatterie o della batteria ricaricabile. NOTA Il tempo di carica può variare a seconda della temperatura ambiente e della tensione della fonte di alimentazione.

4. Scollegare il cavo di alimentazione del caricatore

Tenere saldamente il caricatore e estrarre la batteria. NOTA Assicurarsi di estrarre la batteria dal caricatore dopo l’uso e quindi conservarla. ATTENZIONE ○ Se la batteria viene caricata mentre è calda perché rimasta esposta a lungo ai raggi solari o perché immediatamente dopo l’uso della batteria, la spia del caricatore si illumina per 1 secondo, non si illumina per 0,5 secondi (spenta per 0,5 secondi). In questo caso, prima lasciar raff reddare la batteria e poi eseguire l’operazione di carica. 000BookUC18YGL2.indb19000BookUC18YGL2.indb19 2019/10/0517:23:412019/10/0517:23:4120 Italiano ○ Quando la spia lampeggia velocemente in rosso (a intervalli di 0,2 secondi), controllare che non siano presenti oggetti estranei nel connettore della batteria del caricatore ed eventualmente rimuoverli. Se non sono presenti oggetti estranei, è probabile che la batteria o il caricatore non funzionino bene. Rivolgersi a un Centro di assistenza autorizzato. ○ Poiché il micro computer incorporato impiega circa 3 secondi per confermare che la batteria caricata con UC18YGL2 sia stata estratta, attendere almeno 3 secondi prima di reinserirla per continuare il caricamento. Se la batteria viene reinserita entro 3 secondi, potrebbe non venire caricata correttamente.

MANUTENZIONE ED ISPEZIONE

1. Ispezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e assicurarsi che siano ben fi ssate. Se una di queste dovesse essere allentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti pericolosi.

2. Pulizia del caricabatteria

Se il caricabatteria è sporco, pulirlo con un panno morbido e asciutto o con un panno inumidito con acqua e sapone. Non usare solventi cloridrici, benzina o diluenti per benzina, in quanto potrebbero deformare la plastica.

3. Ritirare il caricabatteria quando non è in uso

Quando non utilizzato, il caricabatteria deve essere riposto in un luogo secco ed elevato o chiuso a chiave e comunque fuori dalla portata dei bambini. ATTENZIONE Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese. NOTA A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione. 000BookUC18YGL2.indb20000BookUC18YGL2.indb20 2019/10/0517:23:412019/10/0517:23:4121 Nederlands

Modello N° di serie Data di acquisto Nome e indirizzo dellʼacquirente Nome e indirizzo del rivenditore (Si prega di apporre il timbro con questi dati) ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ Αρ. Μοντέλου

DICHIARAZIONE DI CONFORMITÀ CE

Dichiariamo sotto la nostra esclusiva responsabilità che il caricatore, identifi cato dal tipo e dal codice identifi cativo specifi co *1), è conforme a tutti i requisiti delle direttive *2) e degli standard *3). Documentazione tecnica presso *4) – Vedere sotto. Il gestore delle norme europee presso l’uffi cio di rappresentanza in Europa è autorizzato a compilare il fascicolo tecnico. La dichiarazione è applicabile ai prodotti cui sono applicati i marchi CE.
