HASZNÁLATI ÚTMUTATÓ UC 18YGL2 HiKOKI

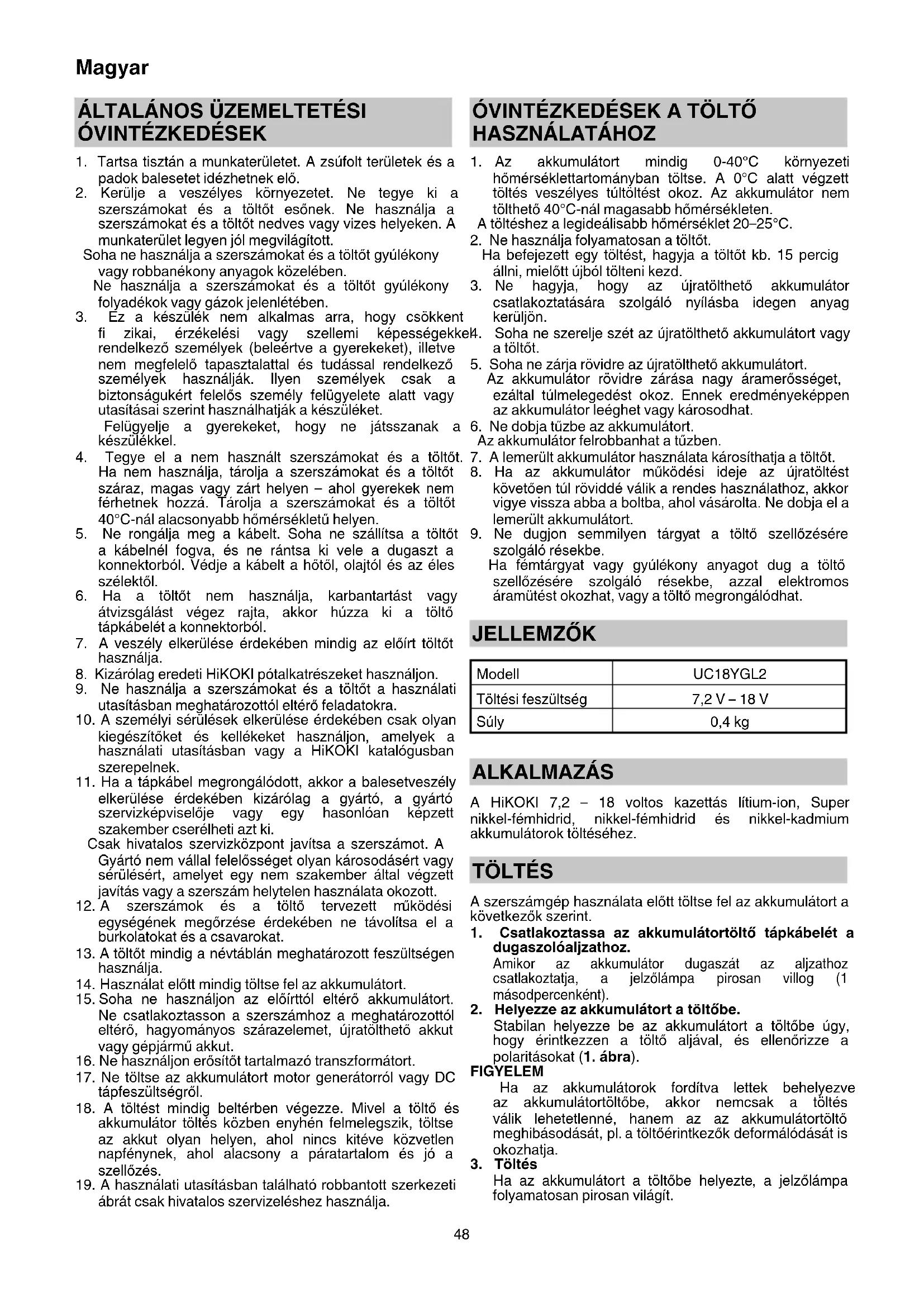

ÁLTALÁNOS ÜZEMELTETÉSI

1. Tartsa tisztán a munkaterületet. A zsúfolt területek és a

padok balesetet idézhetnek elő.

2. Kerülje a veszélyes környezetet. Ne tegye ki a

szerszámokat és a töltőt esőnek. Ne használja a szerszámokat és a töltőt nedves vagy vizes helyeken. A munkaterület legyen jól megvilágított. Soha ne használja a szerszámokat és a töltőt gyúlékony vagy robbanékony anyagok közelében. Ne használja a szerszámokat és a töltőt gyúlékony folyadékok vagy gázok jelenlétében.

3. Ez a készülék nem alkalmas arra, hogy csökkent

fi zikai, érzékelési vagy szellemi képességekkel rendelkező személyek (beleértve a gyerekeket), illetve nem megfelelő tapasztalattal és tudással rendelkező személyek használják. Ilyen személyek csak a biztonságukért felelős személy felügyelete alatt vagy utasításai szerint használhatják a készüléket. Felügyelje a gyerekeket, hogy ne játsszanak a készülékkel.

4. Tegye el a nem használt szerszámokat és a töltőt.

Ha nem használja, tárolja a szerszámokat és a töltőt száraz, magas vagy zárt helyen – ahol gyerekek nem férhetnek hozzá. Tárolja a szerszámokat és a töltőt 40°C-nál alacsonyabb hőmérsékletű helyen.

5. Ne rongálja meg a kábelt. Soha ne szállítsa a töltőt

a kábelnél fogva, és ne rántsa ki vele a dugaszt a konnektorból. Védje a kábelt a hőtől, olajtól és az éles szélektől.

6. Ha a töltőt nem használja, karbantartást vagy

átvizsgálást végez rajta, akkor húzza ki a töltő tápkábelét a konnektorból.

7. A veszély elkerülése érdekében mindig az előírt töltőt

8. Kizárólag eredeti HiKOKI pótalkatrészeket használjon.

9. Ne használja a szerszámokat és a töltőt a használati

utasításban meghatározottól eltérő feladatokra.

10. A személyi sérülések elkerülése érdekében csak olyan

kiegészítőket és kellékeket használjon, amelyek a használati utasításban vagy a HiKOKI katalógusban szerepelnek.

11. Ha a tápkábel megrongálódott, akkor a balesetveszély

elkerülése érdekében kizárólag a gyártó, a gyártó szervizképviselője vagy egy hasonlóan képzett szakember cserélheti azt ki. Csak hivatalos szervizközpont javítsa a szerszámot. A Gyártó nem vállal felelősséget olyan károsodásért vagy sérülésért, amelyet egy nem szakember által végzett javítás vagy a szerszám helytelen használata okozott.

12. A szerszámok és a töltő tervezett m

űködési egységének megőrzése érdekében ne távolítsa el a burkolatokat és a csavarokat.

13. A töltőt mindig a névtáblán meghatározott feszültségen

14. Használat előtt mindig töltse fel az akkumulátort.

15. Soha ne használjon az előírttól eltérő akkumulátort.

Ne csatlakoztasson a szerszámhoz a meghatározottól eltérő, hagyományos szárazelemet, újratölthető akkut vagy gépjármű akkut.

16. Ne használjon erősítőt tartalmazó transzformátort.

17. Ne töltse az akkumulátort motor generátorról vagy DC

18. A töltést mindig beltérben végezze. Mivel a töltő és

akkumulátor töltés közben enyhén felmelegszik, töltse az akkut olyan helyen, ahol nincs kitéve közvetlen napfénynek, ahol alacsony a páratartalom és jó a szellőzés.

19. A használati utasításban található robbantott szerkezeti

ábrát csak hivatalos szervizeléshez használja.

1. Az akkumulátort mindig 0-40°C környezeti

hőmérséklettartományban töltse. A 0°C alatt végzett töltés veszélyes túltöltést okoz. Az akkumulátor nem tölthető 40°C-nál magasabb hőmérsékleten. A töltéshez a legideálisabb hőmérséklet 20–25°C.

2. Ne használja folyamatosan a töltőt.

Ha befejezett egy töltést, hagyja a töltőt kb. 15 percig állni, mielőtt újból tölteni kezd.

3. Ne hagyja, hogy az újratölthető akkumulátor

csatlakoztatására szolgáló nyílásba idegen anyag kerüljön.

4. Soha ne szerelje szét az újratölthető akkumulátort vagy

5. Soha ne zárja rövidre az újratölthető akkumulátort.

Az akkumulátor rövidre zárása nagy áramerősséget, ezáltal túlmelegedést okoz. Ennek eredményeképpen az akkumulátor leéghet vagy károsodhat.

6. Ne dobja tűzbe az akkumulátort.

Az akkumulátor felrobbanhat a tűzben.

7. A lemerült akkumulátor használata károsíthatja a töltőt.

8. Ha az akkumulátor működési ideje az újratöltést

követően túl röviddé válik a rendes használathoz, akkor vigye vissza abba a boltba, ahol vásárolta. Ne dobja el a lemerült akkumulátort.

9. Ne dugjon semmilyen tárgyat a töltő szellőzésére

szolgáló résekbe. Ha fémtárgyat vagy gyúlékony anyagot dug a töltő szellőzésére szolgáló résekbe, azzal elektromos áramütést okozhat, vagy a töltő megrongálódhat. JELLEMZŐK Modell UC18YGL2 Töltési feszültség 7,2 V – 18 V Súly 0,4 kg ALKALMAZÁS A HiKOKI 7,2 – 18 voltos kazettás lítium-ion, Super nikkel-fémhidrid, nikkel-fémhidrid és nikkel-kadmium akkumulátorok töltéséhez.

A szerszámgép használata előtt töltse fel az akkumulátort a következők szerint.

1. Csatlakoztassa az akkumulátortöltő tápkábelét a

dugaszolóaljzathoz. Amikor az akkumulátor dugaszát az aljzathoz csatlakoztatja, a jelzőlámpa pirosan villog (1 másodpercenként).

2. Helyezze az akkumulátort a töltőbe.

Stabilan helyezze be az akkumulátort a töltőbe úgy, hogy érintkezzen a töltő aljával, és ellenőrizze a polaritásokat (1. ábra). FIGYELEM Ha az akkumulátorok fordítva lettek behelyezve az akkumulátortöltőbe, akkor nemcsak a töltés válik lehetetlenné, hanem az az akkumulátortöltő meghibásodását, pl. a töltőérintkezők deformálódását is okozhatja.

Ha az akkumulátort a töltőbe helyezte, a jelzőlámpa folyamatosan pirosan világít. 000BookUC18YGL2.indb48000BookUC18YGL2.indb48 2019/10/0517:23:452019/10/0517:23:4549 Magyar

A jelzőlámpa jelzései Jelzőlámpa (piros) Töltés előtt Villog Kigyullad 0,5 mp-ig. Nem világít 0,5 mp-ig (Nem világít 0,5 mp-ig.) Töltés közben Világít Folyamatosan világít Töltés befejeződött Villog Kigyullad 0,5 mp-ig. Nem világít 0,5 mp-ig (Nem világít 0,5 mp-ig.) Túlmelegedési készenlét Villog Kigyullad 1 mp.-ig. Nem világít 0,5 mp-ig (Nem világít 0,5 mp-ig.) Az akkumulátor túlmelegedett. Nem lehet tölteni. (A töltés akkor kezdődik, amikor az akkumulátor lehűl) Nem lehetséges a töltés Vibrál Kigyullad 0,1 mp.-ig. Elalszik 0,1 mp.-ig. (Nem világít 0,1 mp.-ig.) Az akkumulátor vagy az akkumulátortöltő meghibásodott (2) Az újratölthető akkumulátor hőmérséklete és töltési ideje A hőmérsékleteket és töltési időt a 2. táblázatban láthatja.

Töltő Akkumulátor UC18YGL2 Töltési feszültség V 7,2 – 18 Az akkumulátor típusa Ni-Cd Ni-MH Li-ion Hőmérséklet, amelyen az akkumulátor újratölthető -5oC – 55oC-5oC – 50oC0oC – 50oC Az egyes kapacitású akkumulátorok töltési ideje (kb.) (20oC-on) 1,2 – 1,4 Ah 1,5 Ah 2,0 Ah 2,4 Ah 2,6 Ah 3,0 Ah 3,3 Ah 4,0 Ah perc perc perc perc perc perc perc perc

Akkumulátorcellák száma 7,2 V 9,6 V 12 V db. db. db.

14,4 V db. 12 12 1,5/2,0 Ah : 4 3,0/4,0 Ah : 8 18 V db. 15 15 1,5/2,0 Ah : 5 3,0/4,0 Ah : 10 MEGJEGYZÉS A töltési idő a környezeti hőmérséklettől és az áramforrás feszültségtől függően változhat.

4. Húzza ki a töltő tápkábelét a konnektorból.

5. Tartsa szilárdan kézben az akkumulátortöltőt, és

húzza ki belőle az akkumulátort. MEGJEGYZÉS Ne felejtse el kivenni az akkumulátort a töltőb ől, és eltenni használat után. FIGYELEM ○ Ha az akkumulátort felmelegedett állapotban tölti, például mert hosszú ideig olyan helyen hagyta, ahol közvetlen napfény érte, vagy mert egyszerűen használta az akkumulátor, a töltő jelzőlámpája 1 másodpercre felvillan, majd 0,5 másodpercre elalszik (nem ég 0,5 másodpercig). Ebben az esetben először hagyja lehűlni az akkumulátort, és csak ezután kezdje meg a töltést. Ha az akkumulátor teljesen feltöltött, a jelzőlámpa pirosan villog (1 másodpercenként). (lásd az 1 táblázatot) (1) A jelzőlámpa jelzései A jelzőlámpa jelzéseit az akkumulátortöltő, illetve az akkumulátor állapotának megfelelően az 1. táblázat tartalmazza. 000BookUC18YGL2.indb49000BookUC18YGL2.indb49 2019/10/0517:23:452019/10/0517:23:4550 Magyar ○ Ha a jelzőlámpa pirosan villog (0,2 másodpercenként), ellenőrizze, hogy nincs-e semmilyen idegen tárgy a töltő akkumulátorcsatlakozójában. Ha nem talál idegen tárgyat, lehetséges, hogy az akkumulátor vagy a töltő meghibásodott. Vigye el egy hivatalos szervizközpontba. ○ Mivel a beépített mikroszámítógép körülbelül 3 másodperc alatt ismeri fel, hogy az UC18YGL2 töltővel töltött akkumulátort kivette, várjon legalább 3 másodpercet, mielőtt visszahelyezné, és folytatná a töltést. Ha az akkumulátort 3 másodpercen belül visszahelyezi, előfordulhat, hogy nem kerül megfelelően feltöltésre.

KARBANTARTÁS ÉS ELLENŐRZÉS

1. A rögzítőcsavarok ellenőrzése

Rendszeresen ellenőrizze a rögzítőcsavarokat, és győződjön meg róla, hogy megfelelően meg vannak-e húzva. Ha bármelyik csavar laza, azonnal húzza meg. Ennek elmulasztása komoly veszélyt jelenthet.

2. A töltő tisztítása

Ha a töltő szennyeződött, törölje le puha, száraz ronggyal vagy benedvesített, szappanos ronggyal. Ne használjon klóros oldószereket, benzint vagy festékhígítót, mivel ezek szétmarhatják a műanyagot.

3. A nem használt töltő tárolása

Ha nem használja, tárolja a töltőt száraz, magas vagy zárt helyen – ahol gyerekek nem férhetnek hozzá. FIGYELEM A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat. MEGJEGYZÉS A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak. 000BookUC18YGL2.indb50000BookUC18YGL2.indb50 2019/10/0517:23:452019/10/0517:23:4551 Čeština
