MANUAL DE USUARIO UC 18YGL2 HiKOKI

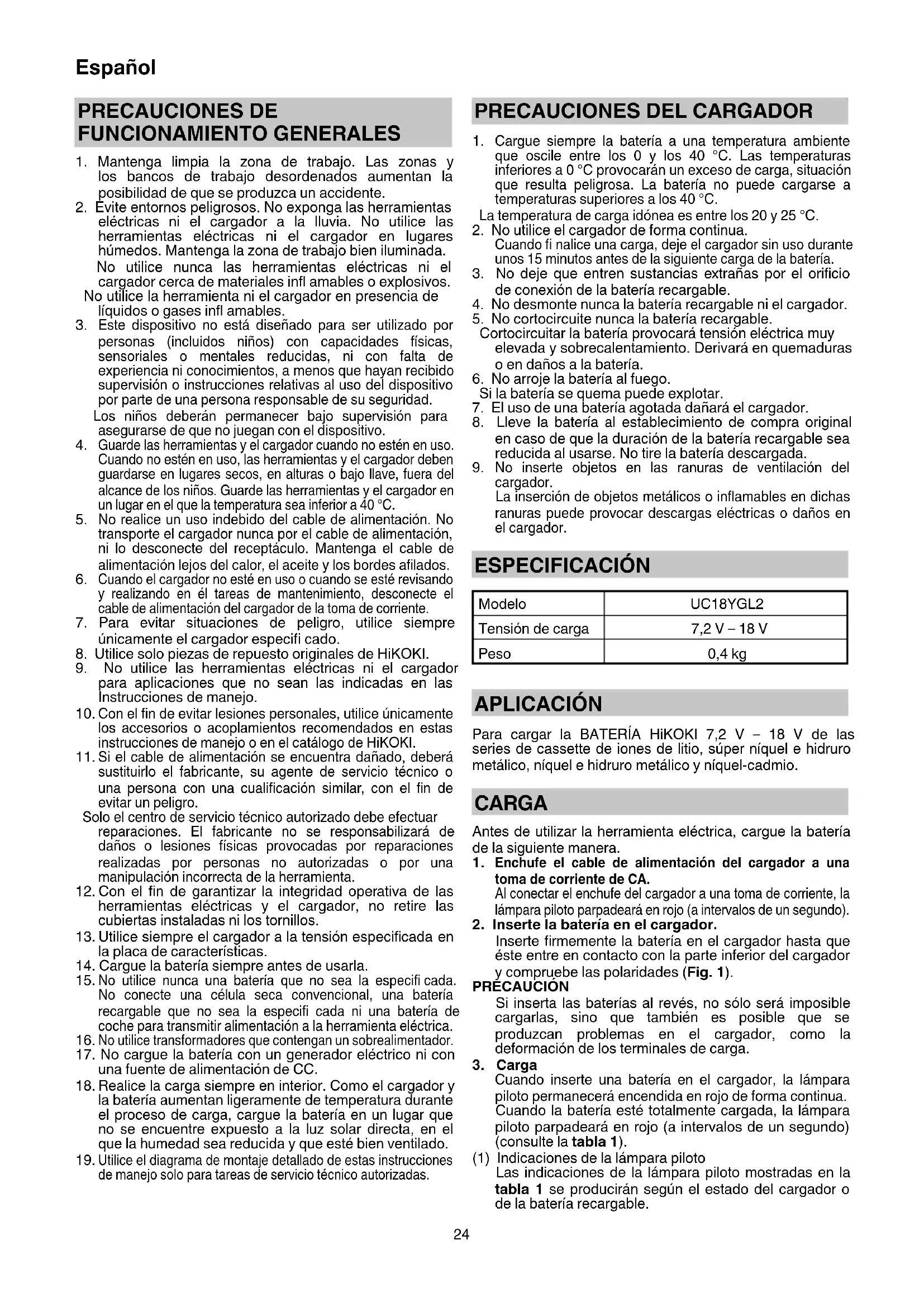

1. Mantenga limpia la zona de trabajo. Las zonas y

los bancos de trabajo desordenados aumentan la posibilidad de que se produzca un accidente.

2. Evite entornos peligrosos. No exponga las herramientas

eléctricas ni el cargador a la lluvia. No utilice las herramientas eléctricas ni el cargador en lugares húmedos. Mantenga la zona de trabajo bien iluminada. No utilice nunca las herramientas eléctricas ni el cargador cerca de materiales infl amables o explosivos. No utilice la herramienta ni el cargador en presencia de líquidos o gases infl amables.

Este dispositivo no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, ni con falta de experiencia ni conocimientos, a menos que hayan recibido supervisión o instrucciones relativas al uso del dispositivo por parte de una persona responsable de su seguridad. Los niños deberán permanecer bajo supervisión para asegurarse de que no juegan con el dispositivo.

Guarde las herramientas y el cargador cuando no estén en uso. Cuando no estén en uso, las herramientas y el cargador deben guardarse en lugares secos, en alturas o bajo llave, fuera del alcance de los niños. Guarde las herramientas y el cargador en un lugar en el que la temperatura sea inferior a 40 °C.

No realice un uso indebido del cable de alimentación. No transporte el cargador nunca por el cable de alimentación, ni lo desconecte del receptáculo. Mantenga el cable de alimentación lejos del calor, el aceite y los bordes afi lados.

Cuando el cargador no esté en uso o cuando se esté revisando y realizando en él tareas de mantenimiento, desconecte el cable de alimentación del cargador de la toma de corriente.

7. Para evitar situaciones de peligro, utilice siempre

únicamente el cargador especifi cado.

8. Utilice solo piezas de repuesto originales de HiKOKI.

9. No utilice las herramientas eléctricas ni el cargador

para aplicaciones que no sean las indicadas en las Instrucciones de manejo.

Con el fi n de evitar lesiones personales, utilice únicamente los accesorios o acoplamientos recomendados en estas instrucciones de manejo o en el catálogo de HiKOKI.

Si el cable de alimentación se encuentra dañado, deberá sustituirlo el fabricante, su agente de servicio técnico o una persona con una cualifi cación similar, con el fi n de evitar un peligro. Solo el centro de servicio técnico autorizado debe efectuar reparaciones. El fabricante no se responsabilizará de daños o lesiones físicas provocadas por reparaciones realizadas por personas no autorizadas o por una manipulación incorrecta de la herramienta.

12. Con el fi n de garantizar la integridad operativa de las

herramientas eléctricas y el cargador, no retire las cubiertas instaladas ni los tornillos.

13. Utilice siempre el cargador a la tensión especifi cada en

la placa de características.

14. Cargue la batería siempre antes de usarla.

No utilice nunca una batería que no sea la especifi cada. No conecte una célula seca convencional, una batería recargable que no sea la especifi cada ni una batería de coche para transmitir alimentación a la herramienta eléctrica.

No utilice transformadores que contengan un sobrealimentador.

17. No cargue la batería con un generador eléctrico ni con

una fuente de alimentación de CC.

Realice la carga siempre en interior. Como el cargador y la batería aumentan ligeramente de temperatura durante el proceso de carga, cargue la batería en un lugar que no se encuentre expuesto a la luz solar directa, en el que la humedad sea reducida y que esté bien ventilado.

Utilice el diagrama de montaje detallado de estas instrucciones de manejo solo para tareas de servicio técnico autorizadas.

PRECAUCIONES DEL CARGADOR

Cargue siempre la batería a una temperatura ambiente que oscile entre los 0 y los 40 °C. Las temperaturas inferiores a 0 °C provocarán un exceso de carga, situación que resulta peligrosa. La batería no puede cargarse a temperaturas superiores a los 40 °C. La temperatura de carga idónea es entre los 20 y 25 °C.

2. No utilice el cargador de forma continua.

Cuando fi nalice una carga, deje el cargador sin uso durante unos 15 minutos antes de la siguiente carga de la batería.

3. No deje que entren sustancias extrañas por el orifi cio

de conexión de la batería recargable.

4. No desmonte nunca la batería recargable ni el cargador.

5. No cortocircuite nunca la batería recargable.

Cortocircuitar la batería provocará tensión eléctrica muy elevada y sobrecalentamiento. Derivará en quemaduras o en daños a la batería.

6. No arroje la batería al fuego.

Si la batería se quema puede explotar.

7. El uso de una batería agotada dañará el cargador.

8. Lleve la batería al establecimiento de compra original

en caso de que la duración de la batería recargable sea reducida al usarse. No tire la batería descargada.

No inserte objetos en las ranuras de ventilación del cargador. La inserción de objetos metálicos o infl amables en dichas ranuras puede provocar descargas eléctricas o daños en el cargador. ESPECIFICACIÓN Modelo UC18YGL2 Tensión de carga 7,2 V – 18 V Peso 0,4 kg APLICACIÓN Para cargar la BATERÍA HiKOKI 7,2 V – 18 V de las series de cassette de iones de litio, súper níquel e hidruro metálico, níquel e hidruro metálico y níquel-cadmio. CARGA Antes de utilizar la herramienta eléctrica, cargue la batería de la siguiente manera.

Enchufe el cable de alimentación del cargador a una toma de corriente de CA. Al conectar el enchufe del cargador a una toma de corriente, la lámpara piloto parpadeará en rojo (a intervalos de un segundo).

2. Inserte la batería en el cargador.

Inserte fi rmemente la batería en el cargador hasta que éste entre en contacto con la parte inferior del cargador y compruebe las polaridades (Fig. 1). PRECAUCIÓN Si inserta las baterías al revés, no sólo será imposible cargarlas, sino que también es posible que se produzcan problemas en el cargador, como la deformación de los terminales de carga.

Cuando inserte una batería en el cargador, la lámpara piloto permanecerá encendida en rojo de forma continua. Cuando la batería esté totalmente cargada, la lámpara piloto parpadeará en rojo (a intervalos de un segundo) (consulte la tabla 1). (1) Indicaciones de la lámpara piloto Las indicaciones de la lámpara piloto mostradas en la tabla 1 se producirán según el estado del cargador o de la batería recargable. 000BookUC18YGL2.indb24000BookUC18YGL2.indb24 2019/10/0517:23:422019/10/0517:23:4225 Español Tabla 1 Indicaciones de la lámpara piloto Lámpara piloto (rojo) Antes de la carga Parpadea Se enciende durante 0,5 segundos. No se enciende durante 0,5 segundos (apagada durante 0,5 segundos). Durante la carga

enciende Se enciende de forma continua Carga completada Parpadea Se enciende durante 0,5 segundos. No se enciende durante 0,5 segundos (apagada durante 0,5 segundos). Espera por sobrecalentamiento Parpadea Se enciende durante 1 segundo. No se enciende durante 0,5 segundos (apagada durante 0,5 segundos). Batería recalentada. No puede cargarse (la carga comenzará cuando la batería se enfríe). Carga imposible Destellos Se enciende durante 0,1 segundos. No se enciende durante 0,1 segundos (apagada durante 0,1 segundos). Fallo de funcionamiento de la batería o del cargador (2) Acerca de las temperaturas y el tiempo de carga de la batería recargable Las temperaturas y el tiempo de carga se ajustarán a los valores expuestos en la tabla 2. Tabla 2 Cargador Batería UC18YGL2 Tensión de carga V 7,2 – 18 Tipo de batería Ni-Cd Ni-MH Li-ion Temperatura a la que podrá cargarse la batería -5oC – 55oC-5oC – 50oC0oC – 50oC Tiempo de carga de la capacidad de la batería, aprox. (a 20oC) 1,2 – 1,4 Ah 1,5 Ah 2,0 Ah 2,4 Ah 2,6 Ah 3,0 Ah 3,3 Ah 4,0 Ah min. min. min. min. min. min. min. min.

Número de células de batería 7,2 V 9,6 V 12 V pzas. pzas. pzas.

14,4 V pzas. 12 12 1,5/2,0 Ah : 4 3,0/4,0 Ah : 8 18 V pzas. 15 15 1,5/2,0 Ah : 5 3,0/4,0 Ah : 10 NOTA El tiempo de carga puede variar según la temperatura ambiente y la tensión de la fuente de alimentación.

4. Desconecte el cable de alimentación del cargador

de la toma de corriente.

Sostenga el cargador con fi rmeza y saque la batería. NOTA Asegúrese de extraer la batería del cargador después de usarlo y, a continuación, guárdelo. PRECAUCIÓN ○ Si la batería se carga cuando está caliente porque ha permanecido durante un periodo de tiempo prolongado en un lugar expuesto a la luz directa del sol o porque la batería acaba de utilizarse, la lámpara piloto del cargador se enciende durante un segundo, no se enciende durante 0,5 segundos (apagada durante 0,5 segundos). En ese caso, deje primero que se enfríe la batería y, a continuación, inicie la carga. 000BookUC18YGL2.indb25000BookUC18YGL2.indb25 2019/10/0517:23:422019/10/0517:23:4226 Español ○ Cuando la lámpara piloto parpadee en rojo (a intervalos de 0,2 segundos), compruebe si hay objetos extraños en el conector de la batería del cargador y retírelos. Si no hay objetos extraños, es probable que la batería o el cargador funcionen incorrectamente. Llévelo a su Centro de servicio técnico autorizado. ○ Como el microordenador incorporado tarda unos tres segundos en confi rmar que la batería que se está cargando con el UC18YGL2 se ha retirado, espere como mínimo tres segundos antes de volver a introducirla para continuar con la carga. Si la batería vuelve a introducirse antes de que transcurran tres segundos, puede que no se cargue correctamente.

MANTENIMIENTO E INSPECCIÓN

1. Inspección de los tornillos de montaje

Inspeccione con regularidad todos los tornillos de montaje y asegúrese de que estén bien apretados. Si hay algún tornillo suelto, apriételo inmediatamente. No hacerlo podría provocar riesgos graves.

2. Limpieza del cargador

Cuando el cargador esté sucio, límpielo con un paño seco y suave o con un paño humedecido en agua jabonosa. No utilice disolventes clóricos, gasolina o disolventes para pinturas ya que estos deforman los materiales plásticos.

3. Guarde el cargador cuando no lo use

Cuando no esté en uso, el cargador debe guardarse en lugares secos, en alturas o bajo llave, fuera del alcance de los niños. PRECAUCIÓN En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. NOTA Debido al programa continuo de investigación y desarrollo de HiKOKI, estas especifi caciones están sujetas a cambio sin previo aviso. 000BookUC18YGL2.indb26000BookUC18YGL2.indb26 2019/10/0517:23:422019/10/0517:23:4227 Português
