BRUKSANVISNING UC 18YGL2 HiKOKI

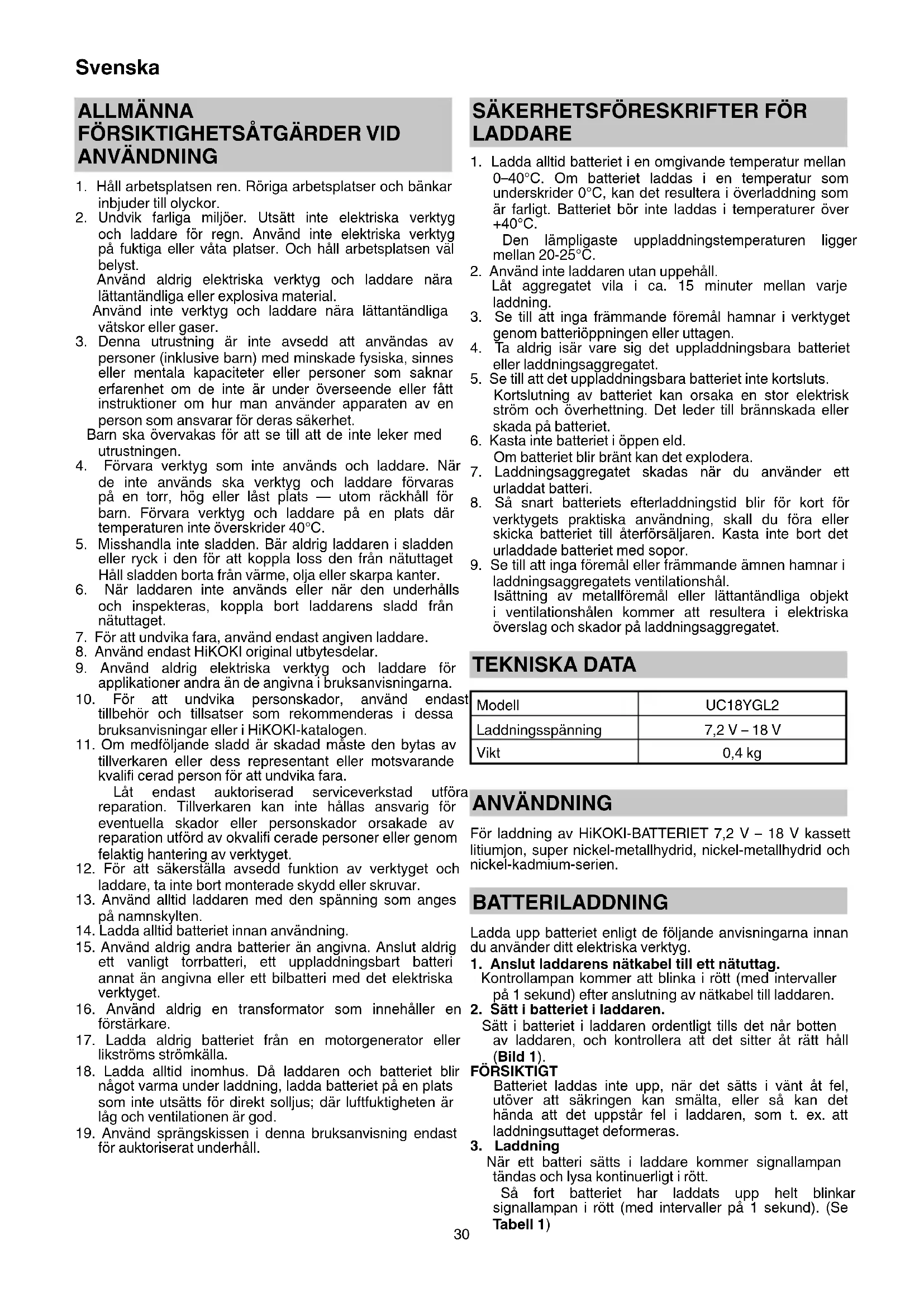

1. Håll arbetsplatsen ren. Röriga arbetsplatser och bänkar

inbjuder till olyckor.

Undvik farliga miljöer. Utsätt inte elektriska verktyg och laddare för regn. Använd inte elektriska verktyg på fuktiga eller våta platser. Och håll arbetsplatsen väl belyst. Använd aldrig elektriska verktyg och laddare nära lättantändliga eller explosiva material. Använd inte verktyg och laddare nära lättantändliga vätskor eller gaser.

3. Denna utrustning är inte avsedd att användas av

personer (inklusive barn) med minskade fysiska, sinnes eller mentala kapaciteter eller personer som saknar erfarenhet om de inte är under överseende eller fått instruktioner om hur man använder apparaten av en person som ansvarar för deras säkerhet. Barn ska övervakas för att se till att de inte leker med utrustningen.

4. Förvara verktyg som inte används och laddare. När

de inte används ska verktyg och laddare förvaras på en torr, hög eller låst plats — utom räckhåll för barn. Förvara verktyg och laddare på en plats där temperaturen inte överskrider 40°C.

5. Misshandla inte sladden. Bär aldrig laddaren i sladden

eller ryck i den för att koppla loss den från nätuttaget Håll sladden borta från värme, olja eller skarpa kanter.

6. När laddaren inte används eller när den underhålls

och inspekteras, koppla bort laddarens sladd från nätuttaget.

7. För att undvika fara, använd endast angiven laddare.

8. Använd endast HiKOKI original utbytesdelar.

9. Använd aldrig elektriska verktyg och laddare för

applikationer andra än de angivna i bruksanvisningarna.

10. För att undvika personskador, använd endast

tillbehör och tillsatser som rekommenderas i dessa bruksanvisningar eller i HiKOKI-katalogen.

11. Om medföljande sladd är skadad måste den bytas av

tillverkaren eller dess representant eller motsvarande kvalifi cerad person för att undvika fara. Låt endast auktoriserad serviceverkstad utföra reparation. Tillverkaren kan inte hållas ansvarig för eventuella skador eller personskador orsakade av reparation utförd av okvalifi cerade personer eller genom felaktig hantering av verktyget.

12. För att säkerställa avsedd funktion av verktyget och

laddare, ta inte bort monterade skydd eller skruvar.

13. Använd alltid laddaren med den spänning som anges

14. Ladda alltid batteriet innan användning.

15. Använd aldrig andra batterier än angivna. Anslut aldrig

ett vanligt torrbatteri, ett uppladdningsbart batteri annat än angivna eller ett bilbatteri med det elektriska verktyget.

16. Använd aldrig en transformator som innehåller en

17. Ladda aldrig batteriet från en motorgenerator eller

likströms strömkälla.

18. Ladda alltid inomhus. Då laddaren och batteriet blir

något varma under laddning, ladda batteriet på en plats som inte utsätts för direkt solljus; där luftfuktigheten är låg och ventilationen är god.

19. Använd sprängskissen i denna bruksanvisning endast

för auktoriserat underhåll.

0–40°C. Om batteriet laddas i en temperatur som underskrider 0°C, kan det resultera i överladdning som är farligt. Batteriet bör inte laddas i temperaturer över +40°C. Den lämpligaste uppladdningstemperaturen ligger mellan 20-25°C.

2. Använd inte laddaren utan uppehåll.

Låt aggregatet vila i ca. 15 minuter mellan varje laddning.

3. Se till att inga främmande föremål hamnar i verktyget

genom batteriöppningen eller uttagen.

4. Ta aldrig isär vare sig det uppladdningsbara batteriet

eller laddningsaggregatet.

5. Se till att det uppladdningsbara batteriet inte kortsluts.

Kortslutning av batteriet kan orsaka en stor elektrisk ström och överhettning. Det leder till brännskada eller skada på batteriet.

6. Kasta inte batteriet i öppen eld.

Om batteriet blir bränt kan det explodera.

7. Laddningsaggregatet skadas när du använder ett

8. Så snart batteriets efterladdningstid blir för kort för

verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.

9. Se till att inga föremål eller främmande ämnen hamnar i

laddningsaggregatets ventilationshål. Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet. TEKNISKA DATA Modell UC18YGL2 Laddningsspänning 7,2 V – 18 V Vikt 0,4 kg ANVÄNDNING För laddning av HiKOKI-BATTERIET 7,2 V – 18 V kassett litiumjon, super nickel-metallhydrid, nickel-metallhydrid och nickel-kadmium-serien. BATTERILADDNING Ladda upp batteriet enligt de följande anvisningarna innan du använder ditt elektriska verktyg.

1. Anslut laddarens nätkabel till ett nätuttag.

Kontrollampan kommer att blinka i rött (med intervaller på 1 sekund) efter anslutning av nätkabel till laddaren.

2. Sätt i batteriet i laddaren.

Sätt i batteriet i laddaren ordentligt tills det når botten av laddaren, och kontrollera att det sitter åt rätt håll (Bild 1). FÖRSIKTIGT Batteriet laddas inte upp, när det sätts i vänt åt fel, utöver att säkringen kan smälta, eller så kan det hända att det uppstår fel i laddaren, som t. ex. att laddningsuttaget deformeras.

När ett batteri sätts i laddare kommer signallampan tändas och lysa kontinuerligt i rött. Så fort batteriet har laddats upp helt blinkar signallampan i rött (med intervaller på 1 sekund). (Se Tabell 1) 000BookUC18YGL2.indb30000BookUC18YGL2.indb30 2019/10/0517:23:432019/10/0517:23:4331 Svenska Tabell 1 Signallampans indikationer Signallampa (röd) Före laddning Blinkar Lyser 0,5 sekunder. Lyser inte under 0,5 sekunder. (släckt 0,5 sekunder) Under laddning Lyser Lyser ihållande Laddning avslutad Blinkar Lyser 0,5 sekunder. Lyser inte under 0,5 sekunder. (släckt 0,5 sekunder) Överhettad standbyläge Blinkar Lyser 1 sekund. Lyser inte under 0,5 sekunder. (släckt 0,5 sekunder) Batteriet överhettat. Kan inte ladda. (laddning kommer att börja när batteriet svalnat). Går inte att ladda Flimrar Lyser 0,1 sekunder. Lyser inte 0,1 sekunder. (släckt 0,1 sekunder) Fel i batteriet eller laddaren (2) Angående temperaturer och laddningstid för det uppladdningsbara batteriet Temperaturer och laddningstider blir som visas i Tabell 2. Tabell 2 Laddare Batteri UC18YGL2 Laddningsspänning V 7,2 – 18 Typ av batteri Ni-Cd Ni-MH Li-ion Temperaturer vid vilka batterierna kan laddas -5oC – 55oC-5oC – 50oC0oC – 50oC Laddningstid för batterikapacitet, ca. (vid 20oC) 1,2 – 1,4 Ah 1,5 Ah 2,0 Ah 2,4 Ah 2,6 Ah 3,0 Ah 3,3 Ah 4,0 Ah min. min. min. min. min. min. min. min.

14,4 V st. 12 12 1,5/2,0 Ah : 4 3,0/4,0 Ah : 8 18 V st. 15 15 1,5/2,0 Ah : 5 3,0/4,0 Ah : 10 ANMÄRKNING Laddningstiden kan variera enligt omgivningstemperaturen och nätspänningen.

4. Dra ut laddarens nätkabel ur nätuttaget.

5. Fatta ett stadigt tag i laddaren och dra ut batteriet

ur laddaren. OBSERVERA Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara det. FÖRSIKTIGT ○ Det kan hända att signallampan på laddaren tänds under 1 sekund och släcks under 0,5 sekunder (av 0,5 sekunder) när batteriet laddas medan det blivit varmt, beroende av att det fått ligga i solen eller när det sätts i laddaren strax efter avslutat bruk. Om detta är fallet, låt batteriet svalna först innan du startar uppladdning. ○ När signallampan börjar fl imra snabbt i rött (med intervaller om 0,2 sekunder) måste batteriets isättningsöppning kontrolleras för främmande ämnen, som måste tas bort. Om det inte fi nns några främmande föremål är det troligt att det är fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad. (1) Hur signallampan lyser/blinkar till Hur signallampan lyser/blinkar till före laddnings-start, under pågående laddning och efter slutförd laddning visas i nedanstående Tabell 1. 000BookUC18YGL2.indb31000BookUC18YGL2.indb31 2019/10/0517:23:432019/10/0517:23:4332 Svenska ○ Det tar ca tre sekunder för den inbyggda mikrodatorn i UC18YGL2 att avkänna att en pågående laddning avbrutits och batteriet tagits ur. Vänta därför i minst tre sekunder innan batteriet på nytt sätts i laddaren för fortsatt laddning. Det kan hända att batteriet inte laddas upp på korrekt sätt om batteriet sätts i laddaren på nytt inom tre sekunder.

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna skulle lossa, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.

2. Rengöring av laddaren

När laddaren blir smutsig, torka av den med en torr mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorlösningar, bensin eller thinner då de smälter plast.

3. Förvaring av laddare som inte används

När den inte används ska laddaren förvaras på en torr, hög eller låst plats — utom räckhåll för barn. FÖRSIKTIGT Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas. OBSERVERA Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande. 000BookUC18YGL2.indb32000BookUC18YGL2.indb32 2019/10/0517:23:432019/10/0517:23:4333 Dansk GENERELLE FORHOLDSREGLER FOR DRIFT

Vi förklarar på eget ansvar att detta laddningsaggregat, identifi erat enligt typ och särskild identifi kationskod *1), överensstämmer med alla relevanta krav i direktiven *2) och standarderna *3). Teknisk fi l enligt *4) – Se nedan. Den europeiska standardansvariga på representationskontoret i Europa är auktoriserad att sammanställa den tekniska fi len. Denna försäkran gäller för produkten med tillhörande CE-märkning.
