BRUGSANVISNING UC 18YGL2 HiKOKI

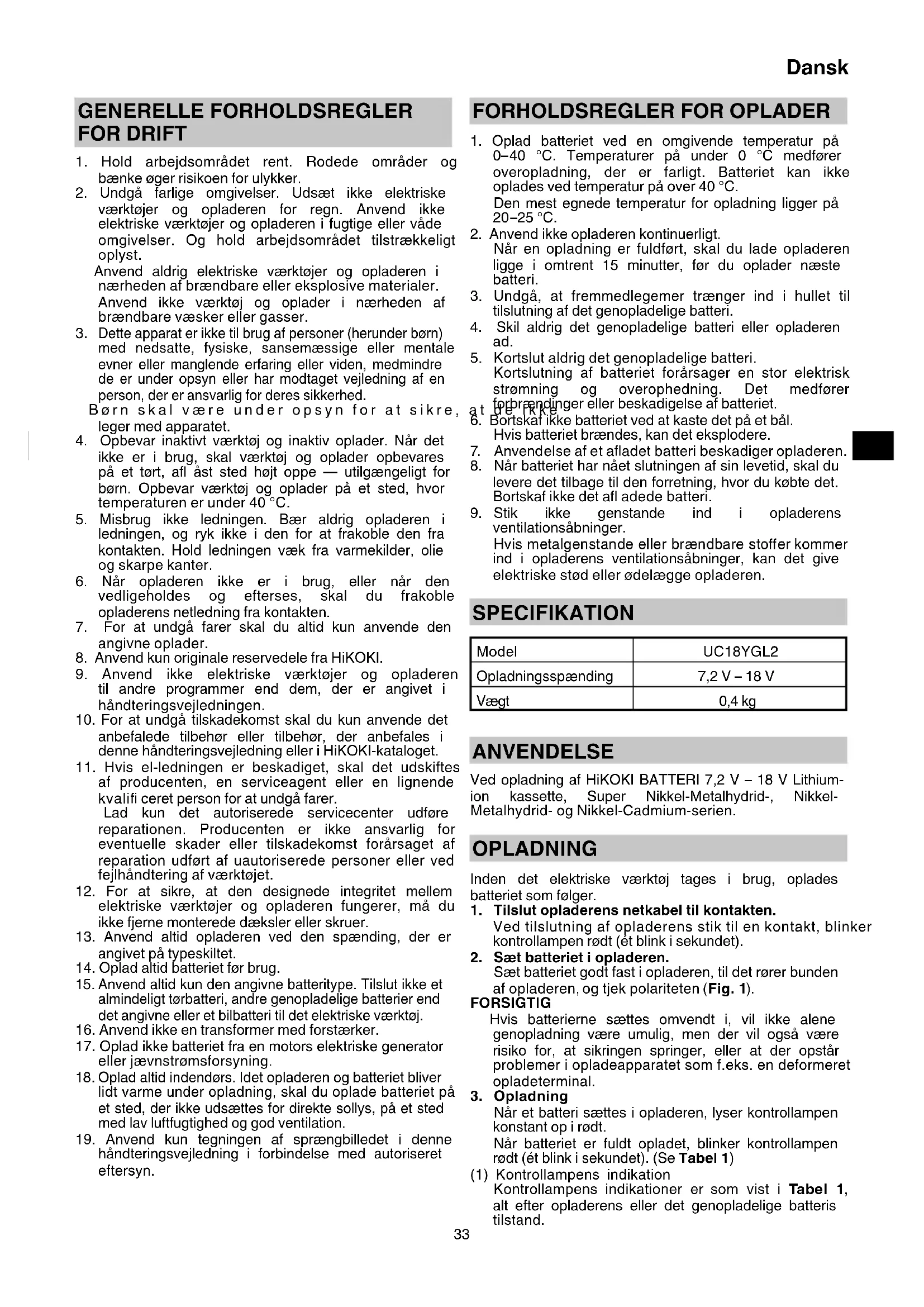

Symboler ADVARSEL Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen

Læs alle sikkerhedsadvarsler og instruktioner. Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle advarslerne og instruktionerne nedenfor ikke overholdes. Les alle advarsler og sikkerhetsinstruksjoner. Hvis du ikke følger alle advarsler og instruksjoner kan bruk av utstyret resultere i elektrisk støt, brann og/eller alvorlig personskade. Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara. Διαβάζετε όλες τις προειδοποιήσεις ασφαλείας και όλες τις

1. Hold arbejdsområdet rent. Rodede områder og

bænke øger risikoen for ulykker.

2. Undgå farlige omgivelser. Udsæt ikke elektriske

værktøjer og opladeren for regn. Anvend ikke elektriske værktøjer og opladeren i fugtige eller våde omgivelser. Og hold arbejdsområdet tilstrækkeligt oplyst. Anvend aldrig elektriske værktøjer og opladeren i nærheden af brændbare eller eksplosive materialer. Anvend ikke værktøj og oplader i nærheden af brændbare væsker eller gasser.

Dette apparat er ikke til brug af personer (herunder børn) med nedsatte, fysiske, sansemæssige eller mentale evner eller manglende erfaring eller viden, medmindre de er under opsyn eller har modtaget vejledning af en person, der er ansvarlig for deres sikkerhed. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.

4. Opbevar inaktivt værktøj og inaktiv oplader. Når det

ikke er i brug, skal værktøj og oplader opbevares på et tørt, afl åst sted højt oppe — utilgængeligt for børn. Opbevar værktøj og oplader på et sted, hvor temperaturen er under 40 °C.

5. Misbrug ikke ledningen. Bær aldrig opladeren i

ledningen, og ryk ikke i den for at frakoble den fra kontakten. Hold ledningen væk fra varmekilder, olie og skarpe kanter.

6. Når opladeren ikke er i brug, eller når den

vedligeholdes og efterses, skal du frakoble opladerens netledning fra kontakten.

7. For at undgå farer skal du altid kun anvende den

9. Anvend ikke elektriske værktøjer og opladeren

til andre programmer end dem, der er angivet i håndteringsvejledningen.

10. For at undgå tilskadekomst skal du kun anvende det

anbefalede tilbehør eller tilbehør, der anbefales i denne håndteringsvejledning eller i HiKOKI-kataloget.

11. Hvis el-ledningen er beskadiget, skal det udskiftes

af producenten, en serviceagent eller en lignende kvalifi ceret person for at undgå farer. Lad kun det autoriserede servicecenter udføre reparationen. Producenten er ikke ansvarlig for eventuelle skader eller tilskadekomst forårsaget af reparation udført af uautoriserede personer eller ved fejlhåndtering af værktøjet.

12. For at sikre, at den designede integritet mellem

elektriske værktøjer og opladeren fungerer, må du ikke fjerne monterede dæksler eller skruer.

13. Anvend altid opladeren ved den spænding, der er

angivet på typeskiltet.

14. Oplad altid batteriet før brug.

Anvend altid kun den angivne batteritype. Tilslut ikke et almindeligt tørbatteri, andre genopladelige batterier end det angivne eller et bilbatteri til det elektriske værktøj.

16. Anvend ikke en transformer med forstærker.

17. Oplad ikke batteriet fra en motors elektriske generator

Oplad altid indendørs. Idet opladeren og batteriet bliver lidt varme under opladning, skal du oplade batteriet på et sted, der ikke udsættes for direkte sollys, på et sted med lav luftfugtighed og god ventilation.

19. Anvend kun tegningen af sprængbilledet i denne

håndteringsvejledning i forbindelse med autoriseret eftersyn.

0–40 °C. Temperaturer på under 0 °C medfører overopladning, der er farligt. Batteriet kan ikke oplades ved temperatur på over 40 °C. Den mest egnede temperatur for opladning ligger på 20–25 °C.

2. Anvend ikke opladeren kontinuerligt.

Når en opladning er fuldført, skal du lade opladeren ligge i omtrent 15 minutter, før du oplader næste batteri.

3. Undgå, at fremmedlegemer trænger ind i hullet til

tilslutning af det genopladelige batteri.

4. Skil aldrig det genopladelige batteri eller opladeren

5. Kortslut aldrig det genopladelige batteri.

Kortslutning af batteriet forårsager en stor elektrisk strømning og overophedning. Det medfører forbrændinger eller beskadigelse af batteriet.

6. Bortskaf ikke batteriet ved at kaste det på et bål.

Hvis batteriet brændes, kan det eksplodere.

7. Anvendelse af et afl adet batteri beskadiger opladeren.

8. Når batteriet har nået slutningen af sin levetid, skal du

levere det tilbage til den forretning, hvor du købte det. Bortskaf ikke det afl adede batteri.

9. Stik ikke genstande ind i opladerens

ventilationsåbninger. Hvis metalgenstande eller brændbare stoff er kommer ind i opladerens ventilationsåbninger, kan det give elektriske stød eller ødelægge opladeren. SPECIFIKATION Model UC18YGL2 Opladningsspænding 7,2 V – 18 V Vægt 0,4 kg ANVENDELSE Ved opladning af HiKOKI BATTERI 7,2 V – 18 V Lithium- ion kassette, Super Nikkel-Metalhydrid-, Nikkel- Metalhydrid- og Nikkel-Cadmium-serien. OPLADNING Inden det elektriske værktøj tages i brug, oplades batteriet som følger.

1. Tilslut opladerens netkabel til kontakten.

Ved tilslutning af opladerens stik til en kontakt, blinker kontrollampen rødt (ét blink i sekundet).

2. Sæt batteriet i opladeren.

Sæt batteriet godt fast i opladeren, til det rører bunden af opladeren, og tjek polariteten (Fig. 1). FORSIGTIG Hvis batterierne sættes omvendt i, vil ikke alene genopladning være umulig, men der vil også være risiko for, at sikringen springer, eller at der opstår problemer i opladeapparatet som f.eks. en deformeret opladeterminal.

Når et batteri sættes i opladeren, lyser kontrollampen konstant op i rødt. Når batteriet er fuldt opladet, blinker kontrollampen rødt (ét blink i sekundet). (Se Tabel 1) (1) Kontrollampens indikation Kontrollampens indikationer er som vist i Tabel 1, alt efter opladerens eller det genopladelige batteris tilstand. 000BookUC18YGL2.indb33000BookUC18YGL2.indb33 2019/10/0517:23:432019/10/0517:23:4334 Dansk Tabel 1 Kontrollampens indikationer Kontrollampe (rød) Før opladning Blinker Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) Mens opladning Lyser Lyser vedvarende Opladning fuldført Blinker Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) Overophedning standby Blinker Lyser i 1 sekund. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) Batteriet er overophedet. Ude af stand til at oplade. (Opladning begynder, når batteriet er kølet af) Opladning er umulig Blinker hurtigt Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (slukket i 0,1 sekunder) Funktionsfejl i batteri eller oplader (2) Vedrørende det genopladelige batteris temperaturer og opladningstid Temperaturene og opladningstiden bliver som vist i Tabel 2. Tabel 2 Oplader Batteri UC18YGL2 Opladningsspænding V 7, 2 – 18 Batteritype Ni-Cd Ni-MH Li-ion Temperaturer, hvor batteriet kan genoplades -5oC - 55oC-5oC - 50oC0oC -50oC Opladningstid for batterikapacitet, ca. (ved 20oC) 1,2 – 1,4 Ah 1,5 Ah 2,0 Ah 2,4 Ah 2,6 Ah 3,0 Ah 3,3 Ah 4,0 Ah min. min. min. min. min. min. min. min.

14,4 V stk. 12 12 1,5/2,0 Ah : 4 3,0/4,0 Ah : 8 18 V stk. 15 15 1,5/2,0 Ah : 5 3,0/4,0 Ah : 10 ○ Når kontrollampen blinker hurtigt rødt (ved 0,2 sekunders intervaller), skal du efterse for og fjerne eventuelle fremmedlegemer i opladerens batteristik. Hvis der ikke er nogen fremmedlegemer, er det muligt, at batteriet eller opladeren ikke fungerer korrekt. Lad et autoriseret servicecenter se på problemet.

Idet det tager omtrent 3 sekunder for den indbyggede mikrocomputer at bekræfte, at batteriet opladet med UC18YGL2 er taget ud, skal du vente i mindst 3 sekunder, før du sætter det i og fortsætter opladningen. Hvis batteriet sættes i, før der er gået 3 sekunder, er det ikke sikkert, at batteriet kan oplades ordentligt. BEMÆRK Genopladningstiden kan variere alt efter den omgivende temperatur og strømkildens spænding.

4. Frakobl opladerens netledning fra kontakten.

5. Hold godt fat om opladeren, og træk batteriet ud.

BEMÆRK Sørg for at trække batteriet ud af opladeren efter brug, og opbevar det derefter. FORSIGTIG ○ Hvis batteriet oplades, mens det er varmt efter at have ligget længe på et sted med direkte sollys, eller fordi batteriet lige har været anvendt, lyser opladerens kontrollampe i 1 sekund, hvorefter det ikke lyser i 0,5 sekunder (slukkes i 0,5 sekunder). I et sådant tilfælde skal batteriet først have lov til at køle af, hvorefter opladningen kan påbegyndes. 000BookUC18YGL2.indb34000BookUC18YGL2.indb34 2019/10/0517:23:432019/10/0517:23:4335 Dansk

VEDLIGEHOLDELSE OG EFTERSYN

1. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Hvis du ikke gør det, kan det medføre alvorlig fare.

2. Rengøring af opladeren

Når opladeren er snavset, kan du tørre den af med en blød, tør klud eller en klud fugtet med sæbevand. Brug ikke kloropløsning, benzin eller fortynder, da disse væsker opløser plastik.

3. Opbevar opladeren inaktiv

Når den ikke er i brug, skal opladeren opbevares på et tørt, afl åst sted højt oppe — utilgængeligt for børn. FORSIGTIG Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes. BEMÆRK Grundet HiKOKI’s løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel. 000BookUC18YGL2.indb35000BookUC18YGL2.indb35 2019/10/0517:23:432019/10/0517:23:4336 Norsk GENERELLE FORHOLDSREGLER FOR DRIFT

1. Hold arbeidsområdet rent. Uryddige områder og

4. Lagre tomgangsverktøy og laderen. Når de ikke er

11. Hvis tilkoblingsledningen er skadet, må den byttes

17. Ikke lad opp batteriet fra en elektrisk generator på en

1. Lad alltid batteriet ved en omgivelsestemperatur

6. Ikke kast batteriet på et bål.

A. Nakagawa Corporate Offi cer 000BookUC18YGL2.indb86000BookUC18YGL2.indb86 2019/10/0517:23:522019/10/0517:23:5287 Dansk Polski EF-OVERENSSTEMMELSESERKLÆRING Vi erklærer os fuldstændige ansvarlige for, at opladeapparatet, identifi ceret ved type og specifi k identifi kationskode *1), er i overensstemmelse med alle relevante krav i direktiverne *2) og standarderne *3). Teknisk fi l i *4) – Se nedenfor. Lederen af europæiske standarder på repræsentationskontoret i Europa er bemyndiget til at kompilere den tekniske fi l. Erklæringen gælder produktet, der er mærket med CE.
