UC 18YML2 - Caricabatterie HiKOKI - Manuale utente e istruzioni gratuiti

Modello	UC 18YML2
Marca	HiKOKI
Tipo di prodotto	Caricabatterie
Alimentazione	CA 100-240 V (tramite cavo di alimentazione) o CC 12 V (tramite accendisigari)
Tensione di carica	14,4 – 18 V
Peso	0,7 kg
Tempo di carica tipico (CA 20°C)	22 a 45 minuti a seconda della batteria
Tempo di carica tipico (CC 12V 20°C)	60 a 120 minuti a seconda della batteria
Batterie compatibili	BSL1415, BSL1415X, BSL1430, BSL1815X, BSL1830
Spia di stato	Rosso (standby, carica, completato, anomalia); Verde (surriscaldamento batteria, difetto sorgente CC)
Protezione da surriscaldamento	Spia verde accesa fissa; raffreddamento a ventola (tranne in modalità CC)
Ventilatore di raffreddamento	Sì (attivo in modalità CA)
Intervallo di temperatura di carica	0°C a 50°C
Fusibile dell'adattatore accendisigari	250 V, 6 A, CC
Manutenzione	Pulire con un panno morbido e asciutto o imbevuto di acqua saponata; non utilizzare solventi
Conservazione	Luogo asciutto, sollevato, fuori dalla portata dei bambini, temperatura < 40°C
Riparazioni	Affidare esclusivamente a un riparatore autorizzato HiKOKI
Utilizzo in veicolo	Veicolo a massa negativa; fissare il caricabatterie con la cinghia fornita

Domande frequenti - UC 18YML2 HiKOKI

Quale tipo di batteria posso caricare con il HiKOKI UC 18YML2?

Questo caricabatterie è compatibile con le batterie Li-ion HiKOKI seguenti: BSL1415, BSL1415X, BSL1430, BSL1815X e BSL1830.

Posso usare il caricabatterie su una presa accendisigari dell'auto?

Sì, il UC 18YML2 è un caricabatterie a doppia alimentazione: funziona su rete CA (100-240 V) e su 12 V CC tramite l'adattatore accendisigari fornito. Assicurarsi che il veicolo sia a massa negativa.

Quanto tempo ci vuole per caricare una batteria?

Il tempo di carica dipende dalla batteria e dalla sorgente. Sulla rete, contare 22 a 45 minuti; sull'accendisigari, 60 a 120 minuti a 20°C. I tempi possono variare a seconda della temperatura ambiente.

Cosa significa la spia rossa che lampeggia rapidamente?

Un lampeggio rapido (0,1 s acceso / 0,1 s spento) indica un'anomalia della batteria o del caricabatterie. Verificare i contatti e rimuovere corpi estranei. Se il problema persiste, contattare un riparatore autorizzato.

Cosa fare se la spia rimane verde fissa?

Una spia verde fissa significa che la batteria è in surriscaldamento e non può essere caricata. Lasciarla raffreddare fino a quando la spia passa al rosso (intervallo di circa 1 secondo) affinché la carica inizi automaticamente.

Posso lasciare la batteria in carica tutta la notte?

Sì, il caricabatterie passa automaticamente in modalità di mantenimento una volta che la batteria è piena. Tuttavia, per prolungare la durata della batteria, si consiglia di rimuoverla subito dopo la fine della carica.

Come pulire il caricabatterie UC 18YML2?

Scollegare il caricabatterie e asciugarlo con un panno morbido e asciutto. Per lo sporco ostinato, utilizzare un panno leggermente imbevuto di acqua saponata. Non utilizzare mai solventi (cloro, benzina, diluente).

Quale fusibile usare per l'adattatore accendisigari?

Il fusibile deve essere di tipo 250 V, 6 A, CC. Utilizzare solo un fusibile dello stesso calibro per evitare il rischio di incendio.

Posso caricare una batteria nuova immediatamente?

Sì, ma una batteria nuova può richiedere 2 o 3 cicli di carica/scarica prima di raggiungere la piena capacità. Questo fenomeno è normale.

Dove posso far riparare il mio caricabatterie HiKOKI?

Qualsiasi riparazione deve essere eseguita da un riparatore autorizzato HiKOKI. Visitare il sito www.hikoki-powertools.fr o contattare il servizio post-vendita al [phone].

MANUALE UTENTE UC 18YML2 HiKOKI

Prima dell'uso leggere attentamente e comprendere queste instruzioni.

Istruzioni per l'uso

Gebruiksaanwijzing

1. Tenere pulita l'area di lavoro. banchi ingombri, invitano gli incidenti.

2. Evitare ambienti pericolosi. Non esporre gli utensili elettrici e il caricabatterie alla pioggia. Non usare gli utensili elettrici e il caricabatterie all'umidità e al bagnato. Tenere l'area di lavoro ben usare mai gli utensili elettrici e il caricabatterie vicino a sostanze infi ammàbili o esplosive.

Non usare gli utensili e il caricabatterie in presenza di gas o liquidi infi ammàbili.

1. Tenere l'apparecchiatura lontana dalla portata dei bambini o dei malati senza sorveglianza. I bambini devono essere sorvegliati per evitare che giochi con l'apparecchiatura. Tutti i visitatori devono essere mantenuti a distanza di sicurezza dalla zona di lavoro.

2. Riporre il caricabatterie e gli utensili non utilizzati. Quando non utilizzati, il caricabatterie e gli utensili devono essere riposti in un luogo secco ed elevato o chiuso a chiave e comunque fuori dalla portata dei bambini.

Sistemare gli utensili ed il caricabatterie in luoghi con temperatura inferiore ai 40°C.

1. Non maltrattare il cavo. Non portare mai utensili per il cavo né tirare per togliere la spina dalla presa. Tenere il cavo lontano dal calore, dalle lame taglienti e da olio.

2. Quando il caricatore non viene usafo, o quando si stanno svolgendo le operazioni di manutenzione ed ispezione, staccare il cavo della corrente del caricatore dalla presa AC.

3. Usare sempre il caricabatterie specificato, in modo da impedire incidenti, non usare mai caricabatterie d'altro tipo.

4. Usare solo parti di ricambio originali HiKOKI.

5. Non usare gli utensili elettrici e il caricabatterie per impieghi diversi da quelli specificati nelle istruzioni per l'uso.

6. L'uso di ongi altro accessorio o dispositivo di attacco raccomandato in queste istruzioni di impiego o nel catalogo HiKOKI potrebbe causare danni personali.

7. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante o da un suo centro assistenza o da personale con simili qualifi che per evitare rischi. La riparazione deve essere fatta solamente da personale autorizzato. Il produttore non è responsabile per danni o incidenti causati da persone non autorizzate, né dell'eventuale maltuilizzo dell'utensile.

8. Per ottenere l'integrità di funzionamento per la quale gli utensili e il caricabatterie sono stati concepiti, non togliere le protezioni e le viti installate.

9. Usare il caricabatterie sempre e solo al voltaggio specifi cato sulla targhetta.

10. Caricare sempre la batteria prima dell'uso.

11. Non usare mai batterie diverse da quelle specificate. Non collegare un elemento secco uguale, una batteria ricaricabile diversa da quella specificata o una batteria da automobile all'utensile elettrico.

12. Non usare transformatori con alimentatori stabilizzati.

13. Non caricare la batteria usando corrente.

14. Effettuare le operazioni di ricarico sempre all'interno. Sia il caricabatterie che la batteria durante il ricaricamento. Portare la batteria in un posto non esposto direttamente al raggio del sole e che sia ben ventilato.

15. Il disegno completo dello spaccato inserito su queste istruzioni di impiego dovrebbe essere utilizzato solo dal personale autorizzato.

PRECAUZIONI PER L'USO DEL CARICATORE

A r'Garicare l'abatteria ed una temperatura di 0 - 40°C. Una temperatura minore può provocare sovraccarico, il ché è pericoloso. La batteria non può essere ricaricata ad una temperatura superiore ai 40°C. La temperatura ideale è compresa fra i 20 - 25 gradi.

12n NoctusareNibocaricatore in continuazione.

Quando un'operazione di caricatura è terminata, prima di iniziarne una seconda, lasciare che il caricatore riposi per 15 minuti.

1. Non permettere che sostanze estranee entrino nel foro di collegamento della batteria ricaricabile.

2. Non smontare mai la batteria ricaricabile e il caricatore.

3. Non provocare assolutamente mai dei corto-circuiti alla batteria ricaricabile. Il fenomento provoca surriscaldamento e grande corrente elettrica. Può quindi causare bruciature o danni alla batteria.

4. Non gettare la batteria nel fuoco. Può esplodere.

5. Usando una batteria scarica, il caricatore può venir danneggiato.

6. Non appena la vita della batteria dopo le operazioni di ricaricatura diventa troppo breve per fini pratici, si porti la batteria al negozio dove è stata acquistata. Non la si getti mai via.

7. Non inserire nessun oggetto nelle fessure di ventilazione del caricatore. Inserend oggetti metallici o infiammabili nelle fessure di ventilazione, si possono causare facilmente delle scosse elettriche, o si può danneggiare il caricatore.

PRECAUZIONI DURANTE L'UTILIZZO DEL CARICATORE CON UN'ALIMENTAZIONE DC 12V INTERNA ALL'AUTOVETTURA

1. Utilizzare il caricatore correttamente.

Non usare il caricatore con un'alimentazione diversa dall'alimentazione DC 12V interna all'autovettura. Il caricatore è ideato per l'uso solo su veicoli con messa a terra negativa. Assicurarsi che il polo negativo della batteria del veicolo sia collegato alla carrozzeria del veicolo.

1. Mantenete l'attenzione concentrata sulla guida dell'autovettura. Se usate il caricatore durante la guida, fissatelo in posizione in modo che non si sposti inavvertitamente e distragga la vostra attenzione dalla guida. Non posizionate il caricatore o la batteria sotto il sedile del conducente, che sia in caricamento o meno, siccome potrebbe scivolare sotto il pedale del freno o il cavo potrebbe attorcigliarsi sotto i piedi del conducente e provocare un incidente.

2. Non manipulate il caricatore o la batteria durante la guida siccome si potrebbe provocare un incidente.

3. Non lasciate il caricatore o la batteria a portata dei bambini siccome si potrebbe provocare un incidente.

4. Assicurarsi di utilizzare il cavo in dotazione.

o L'uso di un cavo diverso potrebbe provocare un incendio o un incidente a causa del surriscaldamento.

1. Non posizionate il caricatore su fodere di sedili tipo coperte o sui tappetini dell'autovettura durante la si surriscaldano carica siccome si potrebbe provocare un incendio o un incidente a causa del surriscaldamento.

2. Non esponete il caricatore alla luce diretta del sole durante la carica siccome si potrebbe provocare un incendio.

3. Non lasciate il veicolo incustodito durante la carica.

4. Non caricare la batteria usando al contempo la

presa di corrente AC e la presa di corrente DC 12V dell'automobile.

La procedura di caricamento non riuscirà e, cosa più importante, si provocheranno incendi.

CARATTERISTICHE

CARICATORE

Modello UC18YML2
Presa di corrente AC 12V DC (dell'automobile)
Tempo di carica Circa 22 – 45 minuti Circa 60 – 120 minuti
Voltaggio di carica 14,4 – 18 V
Peso 0,7 kg

Caricatore AC/DC incluso:

Permette di caricare le batterie dalla presa di corrente AC o dalla presa 12V DC dell'automobile (accendisigari).

APPLICAZIONI

Ricarica della batteria HiKOKI

○ BSL1415, BSL1415X, BSL1430, BSL1815X, BSL1830

RICARICA

Prima di utilizzare l'utensile elettrico, caricare la batteria come indicato di seguito.

1. Collegiate all'alimentazione elettrica

Quando si carica la batteria dalla presa di corrente AC

○ Collegare il cavo di alimentazione del caricatore a una presa CA.

Quando si collega la spina del caricatore ad una presa a muro, la spia pilota lampeggia in rosso (A intervalli di 1 secondo).

ATTENZIONE

Non usate il cavo elettrico se danneggiato. Fatelo riparare immediatamente.

Quando si carica la batteria dalla presa di corrente DC

12V dell'automobile

○ Fissate il caricatore in posizione nell'autovettura.

Utilizzate la cinghietta in dotazione con il caricatore e fissatelo in posizione per impedire che si sposti inavvertitamente (Vedere le Fig. 3)

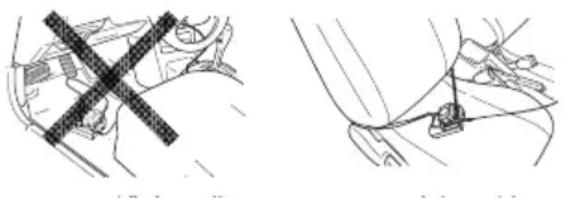

ATTENZIONE

Non posizionate il caricatore o la batteria sotto il sedile del conducente. Fissate il caricatore in posizione per impedire che si sposti inavvertitamente siccome si potrebbe provocare un incidente.

○ Inserite la spina di collegamento dell'accendisigarette nella presa dell'accendisigarette.

Se la spina è allentata ed esce dalla presa dell'accendisigarette, riparate la presa. Se la presa è difettosa, si consiglia di contattare il vostro rivenditore di autovetture locale. L'uso prolungato della presa potrebbe provocare un incidente a causa del surriscaldamento.

2. Inserire la batteria nel caricatore.

Inserire saldamente la batteria nel caricatore finché la linea è visibile, come nella Fig 1,2.

3. Carica

Quando si inserisce una batteria nel caricatore, la spia pilota si illumina stabilmente in rosso.

Quando la batteria è completamente carica, la spia pilota lampeggia in rosso (A intervalli di un secondo). (Vedere le Tabella 1)

(1) Indicazione della spia

Le indicazioni della spia sono come come indicato nella Tabella 1, a seconda delle condizioni del caricatore o della batteria ricaricabile.

Tabella 1

Indicazioni della spia
La spia si illumina o lampeggia rosso.	Prima della carica	Lampeggia Si illumina per 0,5 secondi.Non si illumina per 0,5 secondi.(Spento per 0,5 secondi)
	Durante la carica	Si illumina Si illumina stabilmente
	Carica completa	Lampeggia Si illumina per 0,5 secondi.Non si illumina per 0,5 secondi.(Spento per 0,5 secondi)
	Carica impossibile	Lampeggia Si illumina per 0,1 secondi.Non si illumina per 0,1 secondi.(Spento per 0,1 secondi)	Malfunzionamento della batteria o del caricatore
La spia si illumina o lampeggia di colore verde.	Standby di surriscalda-mento	Si illumina Si illumina stabilmente	Batteria surriscaldata. Impossibile ricaricare (la ricarica comincerà quando la batteria si raff redda).
	Impossibile caricare usando la presa di corrente dell'automobile	Lampeggia Si illumina per 0,5 secondi.Non si illumina per 0,5 secondi.(Spento per 0,5 secondi)	Guasto della batteria

NOTA: Quando in standby per il raffreddamento, UC18YML2 raffredda la batteria surriscaldata usando una ventola. (Tuttavia, la ventola non funziona durante la procedura di caricamento usando la presa di corrente DC 12V dell'automobile.)

(2) Temperatura della batteria ricaricabile

Le temperature delle batterie ricaricabili sono come indicato nella tabella sotto. Consentire alle batterie che si sono riscaldate, di raff reddarsi prima ricaricarle.

Tabella 2

Temperature di carica per le baatterie

0°C - 50°C

(3) Tempo di carica necessario

La Tabella 3 indica il tempo di carica necessario a seconda del tipo di batteria.

Tabella 3 Tempo di ricarica (min. circa) a 20°C
(Presa di corrente AC / Presa di corrente 12V (dell'automobile))

	Capacità batteria (Ah)
Tensione battera (V)	BATTERIA Li-ion
	1,5 Ah 3,0 Ah
14,4 V	BSL1415 BSL1415X (4 cellule)	22/60 min.	BSL1430 (8 cellule)	45/120 min.
18 V	BSL1815X (5 cellule)	22/60 min.	BSL1830 (10 cellule)	45/120 min.

NOTA

Il tempo di carica varia a seconda della temperatura ambientale.

In modo particolare, i tempi di ricarica sono più lunghi quando si usa la presa di corrente DC 12V dell'automobile e le temperature sono elevate.

4. Scollegare il cavo di alimentazione del caricatore dalla presa o dall'accendisigari

5. Tenere saldamente il caricatore e estrarre la batteria

NOTA

Assicurarsi di estrarre la batteria dal caricatore dopo l'uso e quindi conservarla.

Scarica nel caso di batterie nuove, ecc.

Poiché la sostanza chimica interna delle batterie nuove e delle batterie che non sono state usate per un lungo periodo di tempo non è attivata, la scarica esterna può essere abbassata quando le si usa per la prima e seconda volta. Questo è un fenomeno temporaneo e il tempo normale necessario per la carica viene ripristinato ricaricando la batteria per 2 o 3 volte.

Come mantenere più lunga la durata delle batterie

(1) Ricaricare le batterie prima che si scarichino completamente.
Quando si sente che la potenza dell'attrezzo si indebolisce, interrompere l'uso e ricaricare la batteria. Se si continua l'uso e si finisce la corrente elettrica, la batteria può essere danneggiata e la sua durata abbreviarsi.
(2) Evitare di raggiungere alte temperature. Una batteria ricaricabile si riscalda subito dopo l'uso. Se si ricarica una batteria subito dopo averla usata, la sostanza chimica interna viene deteriorata e la durata della batteria abbreviata. Consentire alla batteria di raff reddarsi per un po'e quindi ricaricarla.

ATTENZIONE

Se la batteria viene caricata mentre è calda perché rimasta esposta a lungo ai raggi solari o perché è stata appena utilizzata, la spia pilota del caricatore si illumina in verde. In questo caso, prima lasciar raffreddare la batteria e poi eseguire l'operazione di carica.

- Quando la spia pilota lampeggia velocemente in rosso (a intervalli di 0,2 secondi), controllare che non siano presenti oggetti estranei nel connettore della batteria del caricatore. Se non sono presenti oggetti estranei è probabile che la batteria od il caricatore non funzioni bene. Farla vedere a un Agente di manutenzione autorizzato.

○ Poiché il micro computer incorporato impiega circa 3 secondi per confermare che la batteria caricata con l'UC18YML2 è stata espulsa, aspettare almeno 3 secondi prema di reinserirla per continuare il caricamento.

Se la batteria viene reinserita entro 3 secondi, essa può non essere caricata in modo appropriato.

○ Controllare la tensione della presa di corrente dell'automobile quando la spia lampeggia di colore verde (ogni 0,2 secondi) in modo continuato.

Se la tensione è 12V o inferiore, signifi ca che la batteria si è indebolita e non può essere caricata.

Se la spia non lampeggia di colore rosso (ogni secondo) anche se il caricatore è collegato alla presa di corrente o all'accendisigari, signifi ca che potrebbe essere attivato il circuito di protezione del caricatore.

Rimuovere il cavo dalla presà e ricollegarlo dopo circa 30 secondi.

Se dopo questa operazione la spia ancora non lampeggia di colore rosso (ogni secondo), portare il caricatore presso il centro assistenza autorizzato HiKOKI.

ATTENZIONE

Nell'uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese.

NOTA

A causa del continuo programma di ricerca a sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette a cambiamenti senza preventiva comunicazione.

MANUTENZIONE E CONTROLLI

1. Controllo delle viti di tenuta

Controllare regolarmente tutte le viti di tenuta e assicurarsi che siano escluivamente serrate. Nel caso che una di queste viti dovesse allentarsi riserrarla immediatamente. Se ciò non avviene si può causare un grave incidente.

2. Pulizia della carcassa dell'utensile

Se il caricatore è sporco, pulirlo con uno straccio soffice, inumidito di acqua e sapone.

Non usare solventi cloridici, benzina o diluenti per benzina, in quanto potrebbero deformare la plastica.

3. Conservazione del caricatore

Quando non è usato, il caricatore deve essere conservato in un luogo asciutto e chiuso o in alto, affinché sia fuori dalla portata dei bambini.

4. Sostituzione del fusibile della spina di collegamento dell'accendisigarette

ATTENZIONE

Per una continua protezione contro il rischio di incendio, sostituire solamente con lo stesso tipo e specifiche di fusibile della spina di collegamento dell'accendisigarette.

250V, 6A, DC
