Modelo	UC 18YML2
Marca	HiKOKI
Tipo de produto	Carregador de bateria
Alimentação	CA 100-240 V (via cabo de alimentação) ou CC 12 V (via isqueiro)
Tensão de carga	14,4 – 18 V
Peso	0,7 kg
Tempo de carga típico (CA 20°C)	22 a 45 minutos conforme a bateria
Tempo de carga típico (CC 12V 20°C)	60 a 120 minutos conforme a bateria
Baterias compatíveis	BSL1415, BSL1415X, BSL1430, BSL1815X, BSL1830
Indicador de status	Vermelho (espera, carregando, concluído, anomalia) ; Verde (superaquecimento da bateria, defeito na fonte CC)
Proteção contra superaquecimento	Indicador verde aceso fixo ; resfriamento por ventilador (exceto no modo CC)
Ventilador de resfriamento	Sim (ativo no modo CA)
Faixa de temperatura de carga	0°C a 50°C
Fusível do adaptador do isqueiro	250 V, 6 A, CC
Manutenção	Limpe com um pano macio e seco ou embebido em água com sabão ; não use solventes
Armazenamento	Local seco, elevado, fora do alcance das crianças, temperatura < 40°C
Reparos	Confiar exclusivamente a um reparador autorizado HiKOKI
Uso em veículo	Veículo com massa negativa ; fixe o carregador com a cinta fornecida

Perguntas frequentes - UC 18YML2 HiKOKI

Que tipo de bateria posso carregar com o HiKOKI UC 18YML2 ?

Este carregador é compatível com as baterias Li-ion HiKOKI seguintes: BSL1415, BSL1415X, BSL1430, BSL1815X e BSL1830.

Posso usar o carregador em uma tomada de isqueiro de carro ?

Sim, o UC 18YML2 é um carregador de alimentação dupla: funciona na rede CA (100-240 V) e em 12 V CC através do adaptador de isqueiro fornecido. Certifique-se de que o veículo tem massa negativa.

Quanto tempo leva para carregar uma bateria ?

O tempo de carga depende da bateria e da fonte. Na rede, conte 22 a 45 minutos ; no isqueiro, 60 a 120 minutos a 20°C. Os tempos podem variar conforme a temperatura ambiente.

O que significa o indicador vermelho piscando rapidamente ?

Uma piscada rápida (0,1 s aceso / 0,1 s apagado) indica uma anomalia da bateria ou do carregador. Verifique os contatos e remova corpos estranhos. Se o problema persistir, contate um reparador autorizado.

O que fazer se o indicador permanecer verde fixo ?

Um indicador verde fixo significa que a bateria está superaquecida e não pode ser carregada. Deixe-a esfriar até que o indicador mude para vermelho (cerca de 1 segundo de intervalo) para que a carga comece automaticamente.

Posso deixar a bateria carregando a noite toda ?

Sim, o carregador muda automaticamente para o modo de manutenção quando a bateria está cheia. No entanto, para prolongar a vida útil da bateria, é recomendável removê-la assim que o carregamento terminar.

Como limpar o carregador UC 18YML2 ?

Desconecte o carregador e limpe-o com um pano macio e seco. Para sujeiras difíceis, use um pano levemente embebido em água com sabão. Nunca use solventes (cloro, gasolina, diluente).

Qual fusível usar para o adaptador do isqueiro ?

O fusível deve ser do tipo 250 V, 6 A, CC. Use apenas um fusível do mesmo calibre para evitar risco de incêndio.

Posso carregar uma bateria nova imediatamente ?

Sim, mas uma bateria nova pode precisar de 2 ou 3 ciclos de carga/descarga antes de atingir sua capacidade total. Esse fenômeno é normal.

Onde posso reparar meu carregador HiKOKI ?

Qualquer reparo deve ser feito por um reparador autorizado HiKOKI. Consulte o site www.hikoki-powertools.fr ou entre em contato com o serviço pós-venda pelo [phone].

MANUAL DE UTILIZADOR UC 18YML2 HiKOKI

Antes de usar, leia com cuidado para assimilar estas instruções.

PRECAUÇÕES GERAIS QUANTO À OPERAÇÃO

1. Mantenha o local de trabalho arrumado.

A desordem no local de trabalho e nas bancadas pode ser motivo de acidente.

1. Evite ambientes perigosos. Não exponha as ferramentas elétricas à chuva. Não utilize ferramentas elétricas em locais úmidos ou molhados. Trabalhe em local bem iluminado. Nunca utilize ferramentas elétricas em locais onde haja risco de incêndios ou explosões.

Não utilize ferramenta e recarregador na presença de líquidos ou gases infl amáveis.

1. O aparelho não se destina ao uso por crianças pequenas ou por pessoas enfermas sem supervisão. As crianças pequenas devem ser supervisionadas para que não brinquem com o aparelho. Os estranhos devem ser mantidos a uma distância segura da área de trabalho.

2. Guarde as ferramentas e recarregador que não estão sendo utilizados. Quando não estiverem sendo usados, o recarregador e as ferramentas e devem fi car guardados em local seco, alto ou fechado - fora do alcance de crianças. Guarde as ferramentas e o recarregador num local cuja temperatura seja de menos de 40°C.

3. Não force o cabo elétrico. Nunca transporte o recarregador pelo cabo e não o puxe para tirar o plugue da tomada. Proteja o cabo contra o calor e evite o seu contato com óleo e bordas afi adas.

4. Quando não estiver sendo usado ou quando estiver recebendo manutenção e inspeção, desconecte o cabo de alimentação do recarregador da tomada.

5. Para evitar perigo, use sempre somente o recarregador especificado.

6. Utilize apenas peças sobressalentes originais HiKOKI.

7. Não utilize ferramentas elétricas e o recarregador em trabalhos diferentes dos especifici cados nas Instruções de Manuseio.

8. Para evitar ferimentos corporais, use somente os acessórios e complementos recomendados neste manual de instruções ou no catálogo da HiKOKI.

9. Se estiver danificado, o cabo de alimentação deve ser substituído pela fábrica ou por ofi cina autorizada, mas o serviço também pode ser feito por um técnico qualificado a fim de evitar maiores danos. O conserto deve ser feito apenas por uma ofi cina autorizada. O fabricante não se responsabiliza por quaisquer danos ou ferimentos causados pelo conserto pessoas não autorizadas ou pelo manejo incorreto da ferramenta.

10. Para garantir a integridade operacional indicada das ferramentas elétricas e do recarregador, não retire os protetores ou parafusos instalados.

11. Utilize sempre o recarregador na voltagem especificada na placa identificadora.

12. Recarregue sempre a bateria antes de usar a ferramenta.

13. Não utilize nenhuma outra bateria diferente da especificada. Não conecte a ferramenta elétrica a uma pilha seca normal, a uma bateria recarregável diferente da especifici cada nem a uma bateria de carro.

14. Não utilize um transformador que contenha um reforçador.

15. Não recarregue a bateria com eletricidade de um gerador de motor elétrico.

16. Recarregue sempre a bateria em locais fechados. Como o recarregador e a bateria se aquecem ligeiramente durante a recarga, recarregue a bateria num local não exposto à luz direta do sol e que seja bem ventilado e com pouca umidade.

17. O desenho pormenorizado da montagem da ferramenta contido nestas instruções de uso deve ser utilizado apenas pelas ofi cinas autorizadas.

1. Recarregue sempre a bateria numa temperatura entre 0°C e 40°C. Uma temperatura de menos de 0°C provocará uma recarga excessiva, o que é perigoso. Enquanto que numa temperatura acima de 40°C, a bateria não pode ser recarregada.
   A temperatura mais apropriada para a recarga é entre 20°C e 25°C.
2. O recarregador não deve ser usado continuamente. Quando terminar uma recarga, libere o recarregador por cerca de 15 minutos antes da próxima recarga da bateria.
3. Não deixe que materiais estranhos entrem no orifício de conexão da bateria recarregável.
4. Não desmonte nunca a bateria recarregável nem o recarregador.
5. Nunca provoque curto-circuito na bateria recarregável. Ao fazer isso, a bateria provocará uma grande corrente elétrica e um sobreaquecimento, podendo resultar em queima ou danos à bateria.
6. Não jogue a bateria no fogo. Queimando-se, ela pode explodir.
7. O uso de uma bateria velha pode danificar o recarregador.
8. Leve a bateria à loja onde você a comprou assim que a vida útil da bateria após a recarga começar a fi car muito curta para uso prático. Não descarte a bateria velha.
9. Não insira nenhum objeto nas aberturas de ventilação do recarregador. A inserção de objetos metálicos ou inflamáveis nas aberturas de ventilação do recarregador pode causar choques elétricos ou danifi car o recarregador.

PRECAUÇÕES QUANDO USAR O CARREGADOR DE BATERIA COM UMA FONTE DE ALIMENTAÇÃO NO CARRO DE 12 V DE CC

p.o Use o carregador de bateria correctamente.

Não use o carregador de bateria sem ser numa fonte de alimentação no carro de 12V de CC. O carregador de bateria é só para uso em veículos com ligação negativa à terra. Certifi que-se de que o pólo negativo da bateria do carro está ligado à carroçaria.

1. Concentre-se na condução do automóvel.
   Se utilizar o carregador de bateria enquanto conduz, aperte-o bem para que não se mova inadvertamente e interfi ra com a condução. Não coloque o carregador de bateria ou a bateria debaixo do banco do condutor, quer esteja a carregar ou não, pois pode interferir com o pedal do travão ou o cabo pode entrelaçar nos pés do condutor e provocar um acidente.
2. Não manuseiê o carregador de bateria ou a bateria enquanto conduz, pois pode causar um acidente.
3. Não deixe o carregador de bateria ou a bateria ao alcance das crianças pois pode resultar num acidente.
4. Use o cabo fornecido.

Usar um cabo diferente pode resultar num incêndio devido a sobreaquecimento.

1. Não coloque o carregador de bateria sobre uma cobertura de banco de carro tipo cobertor, ou sobre um tapete de carro durante a carga, pois pode resultar num incêndio ou acidente devido a sobreaquecimento.

2. Não exponha o carregador de bateria à luz solar directa durante a carga, pois pode resultar num incêndio.

3. Não abandone o veículo enquanto o carregador estiver a funcionar.

4. Não carregue a bateria com uma fonte de alimentação CA em simultâneo com uma fonte de alimentação CC de 12V (isqueiro do carro).

Esta acção causa uma falha do carregamento e, mais importante, pode originar um incêndio.

ESPECIFICAÇÕES

RECARREGADOR

Modelo UC18YML2
Fonte de alimentação CA 12 V CC (isqueiro)
Tempo de recarga Aprox. 22 – 45 min.	Aprox. 60 – 120 min.
Voltagem para recarga	14,4 – 18 V
Peso	0,7 kg

Carregador duplo CA/CC incluído:

Carrega a bateria utilizando a tomada de alimentação CA ou a tomada de isqueiro do carro de 12V CC.

APLICAÇÃO

Para recarregar a BATERIA HiKOKI.

○ BSL1415, BSL1415X, BSL1430, BSL1815X, BSL1830

RECARGA

Antes de usar a ferramenta elétrica, recarregue a bateria da seguinte forma.

1. Ligue a fonte de alimentação

Aquando do carregamento da bateria com uma fonte de alimentação CA

○ Conecte o cabo de eletricidade do recarregador na tomada.

Ao ligar a ficha do carregador a uma tomada, a lâmpada avisadora piscará a vermelho (Em intervalos de 1 segundo).

CUIDADO

Não utilize cabos eléctricos danificados. Mandeos reparar imediatamente.

Aquando do carregamento da bateria com uma fonte de alimentação CC de 12V (isqueiro do carro)

○ Prenda bem o carregador de bateria no carro.

Utilize a correia fornecida com o carregador de bateria para apertá-lo bem e evitar que se mova inadvertamente. (Consultar a Fig. 3)

CUIDADO

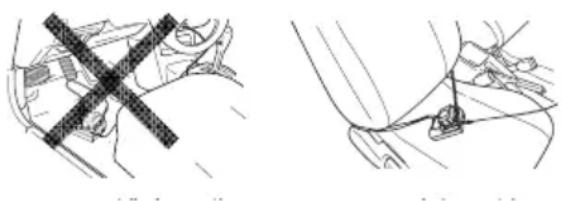

Não coloque o carregador de bateria ou a bateria debaixo do banco do condutor. Prenda bem o carregador de bateria para evitar que se mova inadvertamente, pois pode provocar um acidente.

- Insira a ficha de ligação do isqueiro na tomada do isqueiro. Se a ficha estiver solta e sair da tomada do isqueiro, repare a tomada. Se a tomada tiver defeito, recomenda-se que contacte o concessionário local. A utilização contínua da tomada pode resultar num acidente devido a sobreaquecimento.

2. Insira a bateria no recarregador.

Introduza com fi rmeza a bateria no carregador, até que a linha seja visível, tal como ilustrado na Fig. 1,2.

3. Recarga

Ao inserir a bateria no carregador, a luz avisadora acender-se-á continuamente a vermelho.

Quando a bateria fi car completamente recarregada, a luz avisadora piscará a vermelho (Em intervalos de 1 segundo). (Veja Tabela 1)

(1) Indicação da lâmpada piloto

As indicações da lâmpada piloto serão apresentadas na Tabela 1, de acordo com a condição do carregador ou a bateria recarregável.

Tabela 1

Indicações da lâmpada piloto
A luz de indicação acende-se ou pisca a vermelho.	Antes da recarga	Pisca Acende-se por 0,5 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo)
	Durante a recarga	Acende Fica continuamente acesa
	Recarga completa	Pisca Acende-se por 0,5 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo)
	Recarga impossível	Pisca Acende-se por 0,1 segundo. Não se acende por 0,1 segundo. (desliga-se por 0,1 segundo))	Defeito na bateria ou no carregador
A luz de indicação acende-se ou pisca a verde.	Standby em caso de sobreaque-cimento	Acende Fica continuamente acesa	Bateria sobreaquecida. Não é possível carregar (a carga inicia quando a bateria arrefecer).
	Não é possível usar o isqueiro do carro para o carregamento	Pisca Acende-se por 0,5 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo)	Falha da bateria do carro

NOTA: Durante o tempo de arrefecimento da bateria, o UC18YML2 arrefece a bateria sobreaquecida por meio de uma ventoinha.
(No entanto, a ventoinha não funciona durante o carregamento da bateria com uma fonte de alimentação CC de 12V – isqueiro do carro).

(2) Quanto a temperaturas da bateria recarregável.

As temperaturas das baterias recarregáveis são as mostradas na tabela abaixo. As baterias que se aqueceram devem ser esfriadas por um tempo antes de serem recarregadas.

Tabela 2

Temperaturas nas quais a bateria pode ser recarregada

0°C - 50°C

(3) A respeito do tempo de recarga
A Tabela 3 mostra o tempo de recarga necessário de acordo com o tipo de bateria.

Tabela 3 Tempo de recarga (em min. aprox.) a 20°C
(Fonte de alimentação CA/Fonte de alimentação CC de 12V (isqueiro))

	Capacidade da bateria (Ah)
Voltagem da bateria (V)	BATERIA Li-ion
	1,5 Ah 3,0 Ah
14,4 V	BSL1415 BSL1415X (4 células)	22/60 min.	BSL1430 (8 células)	45/120 min.
18 V	BSL1815X (5 células)	22/60 min.	BSL1830 (10 células)	45/120 min.

NOTA

O tempo de carga pode variar de acordo com a temperatura ambiente.

A utilização de uma fonte de alimentação CC de 12V (isqueiro do carro) pode necessitar de um tempo de carregamento superior a temperaturas elevadas.

1. Desconecte da tomada o cabo de energia do recarregador ou entrada do isqueiro do carro
2. Segure o recarregador fi rmemente e puxe a bateria para fora

NOTA

Não esqueça de retirar a bateria do recarregador depois da utilização e de guardá-la de forma correta.

Quanto à descarga elétrica no c baterias, etc.

Como a substância química interna das novas baterias e daquelas que não foram usadas por um prolongado período não está ativada, pode haver uma pequena descarga elétrica ao usá-las pela primeira e segunda vezes. Este fenômeno é temporário e o tempo normal requerido para a recarga será restabelecido depois da recarregar a bateria umas duas ou três vezes.

Como prolongar a vida útil das baterias

(1) Recarregue as baterias antes que elas se descarreguem completamente.

Quando sentir que a potência da ferramenta enfraquece, pare de usá-la e recarregue a bateria. Se continuar a usar a ferramenta e descarregar a corrente elétrica, a bateria pode se danificar e sua vida útil ficará menor.

(2) Evite fazer a recarga em altas temperaturas. A bateria recarregável se aquece imediatamente depois do uso. Se for recarregada imediatamente depois de ter sido usada, sua substância química interna pode deteriorar e sua vida útil pode diminuir. Deixe a bateria descansar e recarregue-a somente depois que tiver esfriado por algum tempo.

ATENÇAO

Se a pilha for carregada enquanto estiOer quente por ter permanecido por um longo tempo em local sujeito à luz directa do sol ou porque acabou de ser usada, a luz-piloto do carregador acende-se a Oerde. Nesse caso, primeiro deixe a bateria esfriar para depois iniciar a recarga.

• Quando a luz-piloto rapidamente a vermelho (em intervalos de 0,2 segundos), verifique se existe algum objecto estranho no conector do carregador da pilha.
  Caso exista, retire-o de lá imediatamente. Se não houver nenhum objeto estranho, é provável que a bateria ou o recarregador estejam com defeito. Leve ambos até o serviço autorizado.
  ○ Como o microcomputador integrado leva cerca de 3 segundos para confi rmar se a bateria que está sendo recarregada com UC18YML2 foi retirada, espere no mínimo 3 segundos antes de reinseri-la para que continue a ser recarregada. Caso seja reinserida dentro de 3 segundos, ela pode não estar sendo recarregada de maneira correta.
  ○ Verifique a voltagem da fonte de alimentação (isqueiro do carro) quando a luz piloto piscar continuamente a verde (intervalos de 2 segundos).
  Se a voltagem for de 12V ou menos, indicará que a bateria do carro está fraca e que o dispositivo não pode ser carregado.
  Se a luz piloto não piscar a vermelho (intervalos de 1 segundo) apesar de o cabo de alimentação do recarregador ou de ligação ao isqueiro estar conectado, indicará que o circuito de protecção do recarregador foi activado.
  Desligue o cabo de alimentação da tomada ou isqueiro e volte a conectá-lo novamente após aproximadamente 30 segundos.
  Se, mesmo assim, a luz piloto não piscar a vermelho (intervalos de 1 segundo), queira levar o recarregador a um Centro de Assistência Autorizado pela HiKOKI.

MANUTENÇÃO E INSPEÇÃO

1. Inspeção dos parafusos de fi xação

Inspezione regularmente todos os parafusos de fixação e se certifique de que estão corretamente apertados. Caso algum parafuso se afrouxe, reaperte-o imediatamente, do contrário existe risco de graves problemas.

Quando o recarregador estiver manchado, limpe-o com um pano macio e seco ou com um pano umedecido com água com sabão. Não utilize solventes clorídricos, gasolina ou solventes de tinta, pois eles derretem plásticos.

3. Armazenamento do recarregador

Quando não estiver em uso, o recarregador deve ser guardado em local seco, alto e trancado, fora do alcance de crianças.

4. Substituição do fusível da ficha de ligação do isqueiro

CUIDADO

Para uma protecção contínua contra o risco de incêndio, substitua apenas pelo mesmo tipo e capacidade nominal do fusível existente na ficha de ligação do isqueiro.

250 V, 6A, CC

CUIDADO

Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país.

NOTA

Devido ao contínuo programa de pesquisa e desenvolvimento da HiKOKI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio.
