MANUAL DE UTILIZADOR 5330 AA SKIL

Declaração de conformidade CE Serra circular compacta multimateriais Número do produto Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados cumprem todas as disposições e os regulamentos indicados e estão em conformidade com as seguintes normas. Documentação técnica pertencente à:

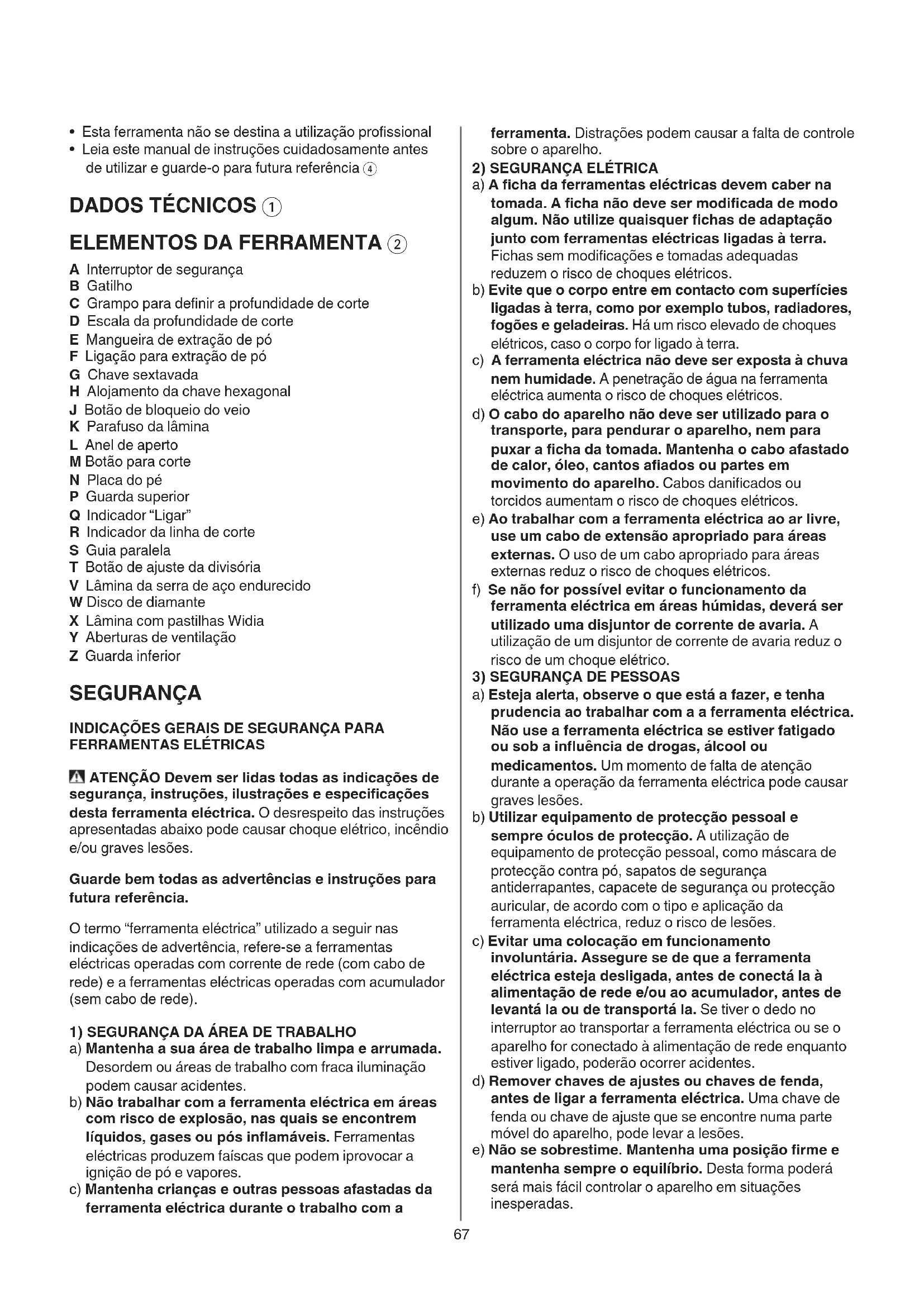

• Esta ferramenta serve para serrar transversal e longitudinalmente madeira, madeira compensada, contraplacado, alumínio, mosaicos, pedra, plástico e materiais de construção leves numa posição xa

• Esta ferramenta serve apenas para fazer pequenos cortes67

• Esta ferramenta não se destina a utilização prossional

• Leia este manual de instruções cuidadosamente antes de utilizar e guarde-o para futura referência 4

A Interruptor de segurança B Gatilho C Grampo para denir a profundidade de corte D Escala da profundidade de corte E Mangueira de extração de pó F Ligação para extração de pó G Chave sextavada H Alojamento da chave hexagonal J Botão de bloqueio do veio K Parafuso da lâmina L Anel de aperto M Botão para corte N Placa do pé P Guarda superior Q Indicador “Ligar” R Indicador da linha de corte S Guia paralela T Botão de ajuste da divisória V Lâmina da serra de aço endurecido W Disco de diamante X Lâmina com pastilhas Widia Y Aberturas de ventilação Z Guarda inferior SEGURANÇA INDICAÇÕES GERAIS DE SEGURANÇA PARA

FERRAMENTAS ELÉTRICAS

ATENÇÃO Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. O termo “ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a sua área de trabalho limpa e arrumada. Desordem ou áreas de trabalho com fraca iluminação podem causar acidentes. b) Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas que podem iprovocar a ignição de pó e vapores. c) Mantenha crianças e outras pessoas afastadas da ferramenta eléctrica durante o trabalho com a ferramenta. Distrações podem causar a falta de controle sobre o aparelho.

2) SEGURANÇA ELÉTRICA

a) A ficha da ferramentas eléctricas devem caber na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer fichas de adaptação junto com ferramentas eléctricas ligadas à terra. Fichas sem modicações e tomadas adequadas reduzem o risco de choques elétricos. b) Evite que o corpo entre em contacto com superfícies ligadas à terra, como por exemplo tubos, radiadores, fogões e geladeiras. Há um risco elevado de choques elétricos, caso o corpo for ligado à terra. c) A ferramenta eléctrica não deve ser exposta à chuva nem humidade. A penetração de água na ferramenta eléctrica aumenta o risco de choques elétricos. d) O cabo do aparelho não deve ser utilizado para o transporte, para pendurar o aparelho, nem para puxar a ficha da tomada. Mantenha o cabo afastado de calor, óleo, cantos afiados ou partes em movimento do aparelho. Cabos danicados ou torcidos aumentam o risco de choques elétricos. e) Ao trabalhar com a ferramenta eléctrica ao ar livre, use um cabo de extensão apropriado para áreas externas. O uso de um cabo apropriado para áreas externas reduz o risco de choques elétricos. f) Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado uma disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

3) SEGURANÇA DE PESSOAS

a) Esteja alerta, observe o que está a fazer, e tenha prudencia ao trabalhar com a a ferramenta eléctrica. Não use a ferramenta eléctrica se estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de falta de atenção durante a operação da ferramenta eléctrica pode causar graves lesões. b) Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. c) Evitar uma colocação em funcionamento involuntária. Assegure se de que a ferramenta eléctrica esteja desligada, antes de conectá la à alimentação de rede e/ou ao acumulador, antes de levantá la ou de transportá la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. d) Remover chaves de ajustes ou chaves de fenda, antes de ligar a ferramenta eléctrica. Uma chave de fenda ou chave de ajuste que se encontre numa parte móvel do aparelho, pode levar a lesões. e) Não se sobrestime. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma poderá será mais fácil controlar o aparelho em situações inesperadas.68 f) Use roupa apropriada. Não use roupa larga ou jóias. Mantenha os cabelos e roupas afastados de partes em movimento. Roupas largas, jóias ou cabelos longos podem ser agarradas por partes em movimento. g) Se for prevista a montagem de dispositivos de aspiração de pó e de dispositivos de recolha, assegure-se de que estão conectados e que sejam utilizados de forma correcta. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. h) Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma ação descuidada pode causar ferimentos graves numa fração de segundo.

4) USO E TRATAMENTO DE FERRAMENTAS ELÉTRICAS

a) Não sobrecarregue a ferramenta eléctrica. Use para o seu trabalho a ferramenta eléctrica correcta. A ferramenta correcta realizará o trabalho de forma melhor e mais segura dentro da faixa de potência indicada. b) Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de ligar-desligar, é perigosa e deve ser reparada. c) Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta, de substituir acessórios ou de guardar a ferramenta. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente. d) Guarde ferramentas eléctricas que não estiverem sendo utilizadas, for a do alcance de crianças. Não permita que o aparelho seja utilizado por pessoas não familiarizadas com o mesmo ou que não tenham lido estas instruções. Ferramentas eléctricas são perigosas nas mãos de pessoas sem treinamento. e) Trate a ferramenta eléctrica e os acessórios com cuidado.Verifique se as partes móveis do aparelho funcionam perfeitamente e não emperram, se há peças quebradas ou danificadas, que possam influenciar o funcionamento do aparelho. Peças danificadas devem ser reparadas antes da utilização do aparelho. Muitos acidentes tem como causa uma manutenção insuciente das ferramentas eléctricas. f) Mantenha as ferramentas de corte sempre afiadas e limpas. Ferramentas de cortes devidamente tratadas, com cantos aados travam com menos frequência e podem ser controladas com maior facilidade. g) Use a ferramenta eléctrica, os acessórios os bits da ferramenta etc., de acordo com estas instruções. Considere também as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros ns que os previstos, pode resultar em situações perigosas. h) Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser colocadas peças sobressalentes originais. Desta forma é assegurada a segurança da ferramenta eléctrica. INSTRUÇÕES DE SEGURANÇA PARA SERRAS MULTIMATERIAIS

PERIGO : As suas mãos não devem entrar na área de corte nem em contacto com a lâmina de serra. Se as mãos estiverem a segurar a serra, não poderão ser feridas pela lâmina de serra. b) Não coloque a mão por baixo da peça de trabalho. O sistema de protecção não o protege da lâmina por baixo da peça de trabalho. c) Ajuste a profundidade de corte à espessura do material. Deve estar visível abaixo do material menos do que um dente completo da lâmina de serra. d) Jamais segurar a peça a ser serrada com a mão ou com a perna. Fixar a peça a ser trabalhada numa admissão firme. É importante xar bem a peça a ser trabalhada, para minimizar o perigo de contacto com o corpo, de emperramento da lâmina de serra ou perda de control. e) Ao executar trabalhos durante os quais possam ser atingidos cabos elétricos ou o próprio cabo de rede, deverá sempre segurar a ferramenta elétrica pelas superfícies isoladas do punho. O contacto com um cabo sob tensão pode colocar peças de metal da ferramenta elétrica sob tensão e levar a um choque elétrico. f) Quando estiver a serrar ao comprido, use sempre uma guia paralela. A guia aumenta a exactidão do corte e reduz a possibilidade de a lâmina prender. g) Sempre utilizar lâminas de serra do tamanho correcto e com orifício de admissão apropriado (p. ex. em forma de estrela ou redondo). Lâminas de serra não apropriada para as peças de montagem da lâmina, funcionam desiquilibradamente e levam à perda de controlo. h) Nunca use anilhas ou parafusos da lâmina que estejam danificados ou que não sejam os adequados. As anilhas e o parafuso da lâmina foram especicamente concebidos para esta serra, tendo em vista um desempenho e uma segurança de utilização máximos.

2) RESSALTO - CAUSAS E RESPECTIVOS AVISOS

• O ressalto é uma reacção súbita a uma lâmina presa ou desalinhada que faz com que a serra descontrolada saia da peça de trabalho e recue na direcção do operador

• Quando o corte estreita a ponto de prender completamente a lâmina, esta pára e a reacção do motor faz recuar rapidamente a unidade na direcção do operador

• Se a lâmina torcer ou perder o alinhamento no corte, os dentes de trás da lâmina podem penetrar na superfície superior da madeira fazendo com que a lâmina saia do corte e ressalte na direcção do operador

• O ressalto resulta de uma má utilização da ferramenta e/ ou de procedimentos de utilização ou condições incorrectos e pode ser evitado tomando as devidas precauções, conforme a seguir indicado a) Mantenha a serra firmemente segura com ambas as mãos e posicione os braços para resistir à força do ressalto. Posicione o corpo de um dos lados da lâmina, e não na linha de corte da mesma. Um ressalto poderá fazer com que a serra recue, no entanto, a força do ressalto pode ser controlada pelo operador, se forem tomadas as devidas precauções.69 b) Quando a lâmina começar a prender, ou quando interromper um corte por qualquer razão, solte o gatilho e mantenha a serra estacionária no material até a lâmina parar completamente. Nunca tente retirar a serra da peça ou puxá-la para trás com a lâmina em movimento, caso contrário poderá ocorrer um ressalto. Investigue e tome as medidas de correcção necessárias para evitar que a lâmina prenda. evite cortar pregos ou parafusos. c) Quando voltar a colocar uma serra numa peça de trabalho, centre a lâmina da serra no corte e certifique- se de que os dentes da serra não estão enterrados no material. Se a lâmina da serra estiver a prender, a serra poderá levantar ou ressaltar da peça quando for ligada. d) Apoie painéis grandes para minimizar o risco de a lâmina prender e a serra ressaltar. Os painéis grandes tendem a cair sob o seu próprio peso. Devem ser colocados apoios sob o painel de ambos os lados, junto à linha de corte e junto ao rebordo do painel. e) Não use uma lâmina que esteja cega ou danificada. Lâminas não aadas ou incorrectamente montadas produzem um corte estreito, provocando fricção excessiva, fazendo com que a lâmina prenda e a serra ressalte. f) As alavancas de definição da profundidade da lâmina e de ajuste do ângulo têm de estar bem fixas antes de se iniciar o corte. Se o ajuste da lâmina se alterar durante o corte, isso pode fazer com que a lâmina prenda e a serra ressalte. g) Tenha extremamente cuidado ao serrar em paredes existentes ou em outras superfícies, onde não é possível reconhecer o que há por detrás. Ao imergir, a lâmina de serra pode ser bloqueada por objectos escondidos e causar um ressalto.

3) FUNÇÃO DA COBERTURA DE PROTECÇÃO

a) Antes de cada utilização deve ser verificado se a cobertura de protecção fecha correctamente. A serra não deve ser usada se a cobertura de protecção não se movimentar livremente e se não se fechar imediatamente. Jamais prender nem amarrar a cobertura de protecção; desta forma a lâmina de serra se tornaria inútil. Se a serra cair acidentalmente, é possível que a cobertura de protecção seja danicada. Assegure-se de que a cobertura de protecção possa se movimentar livremente e que, em todos os ângulos e profundidade de corte, não entre em contacto com a lâmina de serra, nem com outras partes do aparelho. b) Verificar o estado de funcionamento da mola para a cobertura de protecção. Permitir que a serra passe por uma manutenção antes de ser usada, se a cobertura de protecção e a mola não funcionarem correctamente. Peças danicadas, resíduos aderentes ou acumulações de aparas fazem com que a cobertura de protecção inferior trabalhe com atraso. c) Para um “corte de imersão”, não rectangular, deverá proteger a placa de base da serra contra deslocamento lateral. Um deslocamento lateral pode emperrar a lâmina de serra e provocar um contragolpe. d) Não depositar a serra sobre a bancada de trabalho nem sobre o chão, sem que a cobertura de protecção encubra a lâmina de serra. Uma lâmina de serra desprotegida, e funcionando por inércia, movimenta a serra no sentido contrário do corte e serra tudo que estiver pela frente. Observe o funcionamento por inércia da serra.

a) A capa de protecção que pertence à ferramenta elétrica deve ser aplicada de forma segura e ajustada de modo a alcançar um máximo de segurança, ou seja, uma parte mínima do rebolo mostre abertamente para a pessoa a operar o aparelho. Mantenha-se, e mantenha as pessoas que se encontrem nas proximidades, afastadas do nível do rebolo em rotação. A capa de protecção deve proteger o operador contra estilhaços e contra um contacto acidental com o rebolo. b) Só utilizar discos de corte com revestimento diamantado para a sua ferramenta elétrica. O facto de ser possível xar o acessório a esta ferramenta elétrica, não garante uma aplicação segura. c) O número de rotação admissível da ferramenta de trabalho deve ser no mínimo tão alto quanto o máximo número de rotação indicado na ferramenta elétrica. Acessórios que girem mais rápido do que permitido, podem ser destruídos. d) Os corpos abrasivos só devem ser utilizados para possibilidades de aplicações recomendadas. P.ex.: Jamais lixar com a superfície lateral de um disco de corte. Disco de corte são destinados para o desbaste de material com o canto do disco. Uma força lateral sobre estes corpos abrasivos pode quebrá-los. e) Sempre utilizar anges de aperto intactos, de tamanho e forma correctos para o disco de corte seleccionado. Flanges apropriados apoiam o disco de corte e reduzem assim o perigo de uma ruptura do disco de corte. f) O diâmetro exterior e a espessura da ferramenta de trabalho devem corresponder às indicações de medida da sua ferramenta elétrica. Ferramentas de trabalho incorrectamente medidas podem não ser sucientemente blindadas nem controladas. g) Os discos abrasivos e os flanges devem caber exactamente no veio de rectificação da sua ferramenta elétrica. Ferramentas de trabalho, que não cabem exactamente no veio de recticação da ferramenta elétrica, giram irregularmente, vibram fortemente e podem levar à perda de controlo. h) Não usar discos abrasivos danificados. Controlar os discos abrasivos, antes de cada utilização, quanto a estilhaços e rachaduras. Se a ferramenta elétrica ou o disco abrasivo cairem, deverá ser verificado se sofreram danos, ou utilizado um disco abrasivo não danificado. Se tiver controlado e colocado o disco abrasivo, deverá manter-se, e as pessoas que se encontrem por perto, afastadas do nível do disco abrasivo em rotação e deixar o aparelho funcionar durante um minuto com o máximo número de rotações. A maioria dos discos abrasivos quebram durante este período de teste.

i) Utilizar um equipamento de protecção pessoal 6. De

acordo com a aplicação, deverá utilizar uma protecção para todo o rosto, protecção para os olhos ou um óculos protector. Se for necessário, deverá utilizar uma máscara contra pó, protecção auricular, luvas de protecção ou um avental especial, que70 mantenha afastadas pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas durante as diversas aplicações. A máscara contra pó ou a máscara de respiração deve ser capaz de ltrar o pó produzido durante a respectiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer a perda da capacidade auditiva. j) Observe que as outras pessoas mantenham uma distância segura em relação ao seu local de trabalho. Cada pessoa que entrar na área de trabalho, deverá usar um equipamento de protecção pessoal. Estilhaços da peça a ser trabalhada ou ferramentas de trabalho quebradas podem voar e causar lesões fora da área imediata de trabalho. k) Segurar a ferramenta elétrica só pelas superfícies de punho isoladas ao executar trabalhos durante os quais o acessório possa atingir cabos elétricos escondidos ou o próprio cabo de rede. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico. l) Manter o cabo de rede afastado de ferramentas de trabalho em rotação. Se perder o controlo sobre a ferramenta elétrica, é possível que o cabo de rede seja cortado ou enganchado e a sua mão ou braço sejam puxados contra a ferramenta de trabalho em rotação. m) Jamais depositar a ferramenta elétrica, antes que a ferramenta de trabalho esteja completamente parada. A ferramenta de trabalho em rotação pode entrar em contacto com a superfície de apoio, provocando uma perda de controlo da ferramenta elétrica. n) Não permitir que a ferramenta elétrica funcione enquanto estiver a transportá-la. A sua roupa pode ser agarrada devido a um contacto acidental com a ferramenta de trabalho em rotação, de modo que a ferramenta de trabalho possa ferir o seu corpo. o) Limpar regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos. p) Não utilizar a ferramenta elétrica perto de materiais inflamáveis. Faíscas podem incendiar estes materiais. q) Não utilizar ferramentas de trabalho que necessitem agentes de refrigeração líquidos. A utilização de água ou de outros agentes de refrigeração líquidos pode provocar um choque elétrico.

• Contra-golpe é uma reacção repentina provocada devido ao bloqueio do disco abrasivo durante o movimento. A ferramenta de trabalho pára de repente se for bloqueada ou se enganchar durante a rotação. Com isto uma ferramenta elétrica é acelerada descontroladamente no local do bloqueio, no sentido contrário da rotação da ferramenta de trabalho.

• Se por exemplo um disco abrasivo travar ou bloquear numa peça a ser trabalhada, o canto do disco abrasivo pode mergulhar na peça a ser trabalhada e encravar-se, quebrando o disco abrasivo ou causando um contra- golpe. O disco abrasivo se movimenta então no sentido do operador ou para longe deste, dependendo do sentido de rotação do disco no local do bloqueio. Também é possível que os discos abrasivos quebrem.

• Um contra-golpe é a consequência de uma utilização incorrecta ou indevida da ferramenta elétrica. Ele pode ser evitado por apropriadas medidas de cuidado, como descrito a seguir. a) Segurar firmemente a ferramenta elétrica e posicionar o seu corpo e os braços de modo que possa resistir às forças de um contra-golpe. Sempre utilizar o punho adicional, se existente, para assegurar o máximo controlo possível sobre as forças de um contra-golpe ou sobre momentos de reacção durante o arranque. O operador pode controlar as forças de contra-golpe e as forças de reacção através de medidas de cuidado apropriadas. b) Jamais permita que as suas mãos se encontrem perto de ferramentas de trabalho em rotação. No caso de um contra-golpe a ferramenta de trabalho poderá passar pela sua mão. c) Evitar a área que se encontra na frente ou atrás do disco de corte em rotação. Se o disco de corte for conduzido na peça a ser trabalhada, para frente, afastando-se do corpo, é possível que no caso de um contra-golpe a ferramenta elétrica, junto com o disco em rotação, seja atirada directamente na direcção da pessoa a operar o aparelho. d) Trabalhar com especial cuidado na área ao redor de esquinas, cantos afiados etc. Evite que ferramentas de trabalho sejam ricocheteadas pela peça a ser trabalhada e travadas. A ferramenta de trabalho em rotação tende a travar em esquinas, em cantos aados ou se for ricocheteada. Isto causa uma perda de controlo ou um contra-golpe. e) Não devem ser usadas lâminas de serra de corrente ou lâminas dentadas, nem discos de diamante segmentados com fendas com mais de 10 mm de largura. Estas ferramentas de trabalho causam frequentemente um contragolpe ou a perda de controlo sobre a ferramenta elétrica. f) Evitar um bloqueio do disco de corte ou uma força de pressão demasiado alta. Não efectuar cortes extremamente profundos. Uma sobrecarga do disco de corte aumenta o desgaste e a predisposição para emperrar e bloquear e portanto a possibilidade de um contra-golpe ou uma ruptura do corpo abrasivo. g) Se o disco de corte emperrar ou se o trabalho for interrompido, deverá desligar a ferramenta elétrica e mantê-la imóvel, até o disco parar completamente. Jamais tentar puxar o disco de corte para fora do corte enquanto ainda estiver em rotação, caso contrário poderá ser provocado um contra-golpe. Vericar e eliminar a causa do emperramento. h) Não ligar novamente a ferramenta elétrica, enquanto ainda estiver na peça a ser trabalhada. Permita que o disco de corte alcance o seu completo número de rotação, antes de continuar cuidadosamente a cortar. Caso contrário é possível que o disco emperre, pule para fora da peça a ser trabalhada ou cause um contra-golpe.

i) Apoiar placas ou peças grandes, para reduzir um

risco de contra-golpe devido a um disco de corte emperrado. Peças grandes podem curvar-se devido ao próprio peso. A peça a ser trabalhada deve ser apoiada de ambos os lados, tanto nas proximidades do corte como também nos cantos.71 j) Tenha extremamente cuidado ao efectuar „Cortes de bolso“ em paredes existentes ou em outras superfícies, onde não é possível reconhecer o que há por detrás. O disco de corte pode causar um contra-golpe se cortar acidentalmente tubulações de gás ou de água, cabos elétricos ou outros objectos.

• Esta ferramenta não deve ser utilizada por pessoas (incluindo crianças) com deciências físicas, sensoriais ou mentais, ou falta de experiência e conhecimentos, excepto se tiverem supervisão ou receberem instrução relacionada com a utilização da ferramenta por uma pessoa responsável pela sua segurança

• Recomenda-se que, antes de usar a ferramenta pela primeira vez, o utilizador receba informação prática

• Esta ferramenta não é aconselhada para cortar com água 3

• Desligue sempre a ficha da tomada antes de proceder a qualquer ajustamento ou troca de acessório

• Nunca utilize a ferramenta para reticação lateral

• Não utilizar ferramenta caso o o esteja danicado; mandando-o substituir por pessoal qualicado

• Não utilize a ferramenta elétrica parado (não foi concebida para operações com uma mesa de serração)

• Não processar material que contenha asbesto (asbesto é considerado como sendo cancerígeno)

• Não serre metais ferrosos (as faíscas podem incendiar a extração do pó)

• Quando trabalhar com pedra, utilize a extração de pó; o aspirador deve ter aprovação para a extração de pó de pedra (a utilização deste equipamento reduz os perigos relacionados com o pó)

• O pó do material, como tinta com chumbo, algumas espécies de madeira, minerais e metais, pode ser prejudicial (contacto ou inalação do pó pode provocar reacções alérgicas e/ou doenças respiratórias ao operador ou às pessoas presentes); use máscara respiratória e trabalhe com um dispositivo de extracção de pó quando ligado a

• Determinados tipos de pó são classicados como substâncias cancerígenas (como pó de carvalho e faia), em especial, juntamente com aditivos para acondicionamento da madeira; use máscara respiratória e trabalhe com um dispositivo de extracção de pó quando ligado a

• Siga o regulamento nacional quanto a extração de pó, em função dos materiais que vão ser utilizados ACESSÓRIOS

• A SKIL só pode garantir um funcionamento perfeito da ferramenta, quando utilizada com os acessórios originais

• Utilize apenas acessórios com um número de rotação admissível no mínimo tão alto como o mais alto número de rotação em vazio da ferramenta

• Utilize apenas lâminas da serra/discos de corte com um diâmetro mínimo de 85 mm, um diâmetro máximo de 89 mm e um orifício do veio de 10 mm

• Nunca utilize discos de rebarbagem com esta ferramenta

• Certique-se sempre de que a tensão de alimentação está de acordo com a tensão indicada na placa de identicação da ferramenta

• Evite danicar a ferramenta em superfícies com pregos ou parafusos; remova-os antes de começar a trabalhar

• Familiarize-se com os controlos e a utilização adequada da ferramenta

• Retire todos os obstáculos que se encontram no topo superior e na parte inferior da peça a cortar antes de iniciar o trabalho

• Fixe a peça de trabalho (uma peça de trabalho xa com dispositivos de xação ou num torno ca melhor xa do que manualmente)

• Utilizar detectores apropriados para detectar tubos e cabos de alimentação escondidos, ou consulte a firma de alimentação local (o contacto com um cabo eléctrico pode levar a incêndio e choque eléctrico; a danicação de um cano de gás pode levar à explosão; a penetração de uma tubulação de água provoca danos materiais ou pode provocar um choque eléctrico)

• Utilize extensões completamente desenroladas e seguras, com uma capacidade de 16 Amp

DURANTE A UTILIZAÇÃO

• O nível de ruído durante o trabalho pode exceder 85 dB(A); utilize protectores auriculares

• Mantenha sempre o o afastado das peças rotativas da ferramenta; coloque o o para trás, fora do alcance da ferramenta

• Nunca utilize a ferramenta sem o sistema de protecção original

• Não tente cortar peças de trabalho extremamente pequenas

• Não trabalhe com a ferramenta elétrica sobre a cabeça (o controlo suciente da ferramenta elétrica não é garantido com esta maneira de trabalhar)

• Em caso de bloqueio ou de anomalias eléctricas ou mecânicas, desligue imediatamente a ferramenta e a cha da tomada

• Caso o o for danicado ou cortado durante o trabalho, não toque no o, mas tire imediatamente a cha da tomada

• Quando guardar a ferramenta, deverá certicar-se que o motor esta devidamente parado assim como todas as peças rotativas

• Depois de desligar a ferramenta, nunca páre a rotação do acessório exercendo força lateral sobre o mesmo EXPLICAÇÃO DOS SÍMBOLOS DA FERRAMENTA 4 Leia o manual de instruções antes de utilizar o equipamento 5 Isolamento duplo (nenhum o de terra necessário) 6 Use óculos de protecção e protectores para os ouvidos 7 Não deite a ferramenta no lixo doméstico MANUSEAMENTO

• Ligar/desligar 8 - ligue a ferramenta, premindo primeiro o botão A para a frente e, em seguida, puxando o interruptor de acionamento B - desligue a ferramenta soltando o gatilho B

• Ajuste da profundidade de corte (0-28,5 mm) 9 - desapertar grampo C - dena a profundidade de corte pretendida com a escala D - apertar grampo C72 - para um corte de óptima qualidade a lâmina da serra não deverá exceder mais de 3 mm abaixo da peça de trabalho ! apenas quando utilizar lâminas com um diâmetro de 89 mm, a profundidade de corte está de acordo com o valor indicado na escala de profundidade de corte D (para a profundidade real de corte utilize a tabela 0 como referência) ! faça sempre cortes de ensaio para verificar a linha de corte

• Aspiração de pó ! - ligue a mangueira do aspirador E à ligação F e ao aspirador conforme ilustrado ! nunca deixe que o tubo do aspirador interfire com a protecção inferior ou com a operação de corte ! não utilizar o aspirador ao cortar metais

• Troca de lâminas da serra @ ! desligar da fonte de corrente ! certifique-se que a lâmina está completamente parada - dena a profundidade de corte para o máximo - tire a chave hexagonal G do alojamento H - prima o botão de fecho do veio J e mantenha-o premido enquanto retira o parafuso da lâmina K através da rotação da chave hexagonal G PARA A DIREITA (= na mesma direcção como a seta impressa na lâmina da serra) ! pressione o botão J de fecho do veio sómente quando a ferramenta estiver parada - solte o botão J de fecho do veio - remova o anel L - apertar o botão M com o polegar - levante a base N e remova a lâmina da serra ! troque a lâmina da serra com os dentes da serra e a seta imprimida na lâmina na mesma direcção da seta da guarda superior P - aplique o anel L - aperte rmemente o parafuso da lâmina K através da rotação da chave hexagonal G PARA A ESQUERDA enquanto prime o botão de fecho do veio J - solte o botão J de fecho do veio

• Utilização da ferramenta # - regule a profundidade de corte desejada - ligue a cha à fonte de alimentação (a luz Q liga-se para indicar que a ferramenta está a receber energia)

- apertar o botão M com o polegar - coloque a ferramenta com a parte frontal da base bem assente sobre na peça a trabalhar - incline a ferramenta para a frente com o indicador da linha de corte R alinhado com a linha de corte desejada marcada na peça a trabalhar ! certifique-se que os dentes não estão em contacto com a peça a trabalhar - ligue a ferramenta ! tenha cuidado com o impacto subito que a ligação origina ! a ferramenta deverá trabalhar na velocidade máxima, antesda lâmina da serra penetrar na peça a trabalhar ! não force a ferramenta (aplique uma pressão contínua e leve para evitar o sobreaquecimento das pontas das lâminas e, em plásticos de corte, o derretimento do material de plástico) ! durante o trabalho, segure sempre a ferramenta na(s) área(s) de fixação cinzenta(s) % - depois de completar o trabalho, desligue a ferramenta soltando o gatilho B ! certifique-se que a lâmina está completamente parada antes de retirar a ferramenta da peça a trabalhar

• Cortes profundos ^ - ligue a ferramenta ! a ferramenta deverá trabalhar na velocidade máxima, antesda lâmina da serra penetrar na peça a trabalhar - apertar o botão M com o polegar - incline a ferramenta para a frente com o indicador da linha de corte R alinhado com a linha de corte desejada marcada na peça a trabalhar - mova gradualmente a ferramenta para a frente ! nunca puxe a ferramenta para trás

• Guia paralela S & - para fazer cortes exactos ao longo do bordo lateral da peça a trabalhar - pode ser introduzida em qualquer dos lados da base Ajuste da guia paralela - solte o botão T - ajuste a largura de corte desejada com a escala da guia paralela (use o indicador da linha de corte R como referência 0) - aperte o botão T

CONSELHOS DE APLICAÇÃO

• Use sempre lâminas da serra devidamente aadas e do tipo correcto * - utilize a lâmina da serra de aço endurecido V 2 para cortar madeira, alumínio, plástico e todos os tipos de madeira laminada - utilize o disco de diamante W 2 para cortar cerâmica e mosaicos - lâminas com pastilhas Widia X 2 mantêm-se aadas 30 vezes mais do que as lâminas normais

• Corte de grandes paneis ( - apoia o painel próximo do corte no chão, na mesa ou na bancada de trabalho ! ajuste a profundidade de corte de modo a cortar a través do painel e não a través do apoia - caso o guia paralela não permita a largura de corte desejado, xe uma tira de madeira sobre a peça a trabalhar como um guia, e conduza o lado direito da ferramenta contra esta guia

• Cortar sem aparas - coloque sempre a peça a trabalhar com a face virada para baixo - xe uma tira de madeira por meio de 2 grampos

• Para mais sugestões consulte www.skil.com73

MANUTENÇÃO / SERVIÇO

• Esta ferramenta não se destina a utilização prossional

• Mantenha a ferramenta e o o sempre limpos (especialmente as ranhuras de respiração Y 2) ! desligar a ferramenta da fonte de corrente antes de limpar

• Mantenha sempre a área à volta da guarda inferior Z 2 limpa (retire o pó e as lascas, soprando com ar comprimido ou uma escova)

• Limpe a lâmina logo após a sua utilização (especialmente de resina ou cola)

• Se a ferramenta falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma ocina de serviço autorizada para ferramentas eléctricas SKIL - envie a ferramenta sem desmontar, juntamente com a prova de compra, para o seu revendedor ou para o centro de assistência SKIL mais próximo (os endereços assim como a mapa de peças da ferramenta estão mencionados no www.skil.com) AMBIENTE

• Não deite ferramentas eléctricas, acessórios e embalagem no lixo doméstico (apenas para países da UE) - de acordo com a directiva europeia 2012/19/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica - símbolo 7 lhe avisará em caso de necessidade de arranja-las

• Medido segundo EN 60745 o nível de pressão acústica desta ferramenta é 94 dB(A) e o nível de potência acústica 105 dB(A) (espaço de erro: 3 dB), e a vibração ✱ m/s² (soma de vectores de três direcções; incerteza K = 1,5 m/s²) ✱ serrar madeira 2,9 m/s² ✱ serrar metal 2,8 m/s² ✱ cortar ladrilhos 2,8 m/s²

• O nível de emissão de vibrações foi medido de acordo com um teste normalizado fornecido na EN 60745; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas - utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos decientemente, pode aumentar signicativamente o nível de exposição - o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir signicativamente o nível de exposição ! proteja-se contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho
