5330 AA - Трион SKIL - Безплатно ръководство за потребителя

Технически характеристики	Циркуляр, мощност 1200 W, диаметър на диска 190 мм, празен ход 5000 об/мин
Употреба	Идеален за рязане на дърво, плоскости и подобни материали, подходящ за домашни и строителни работи
Поддръжка и ремонт	Редовно проверявайте състоянието на диска, почиствайте остатъците от рязане, смазвайте подвижните части при необходимост
Безопасност	Използвайте предпазни очила, ръкавици и се уверете, че дискът е правилно монтиран преди употреба
Обща информация	Тегло 4,2 кг, гаранция 2 години, включва водач за рязане и адаптер за прахосмукачка

Често задавани въпроси - 5330 AA SKIL

Как да сглобя циркуляра SKIL 5330 AA?

За да сглобите циркуляра SKIL 5330 AA, следвайте инструкциите в ръководството за употреба. Уверете се, че всички части са налични и ги сглобете в посочения ред.

Как да сменя диска на циркуляра SKIL 5330 AA?

За да смените диска, изключете циркуляра и използвайте предоставения ключ, за да развиете болта на диска. Отстранете износения диск и поставете новия, като се уверите, че е добре закрепен.

Какво да направя, ако циркулярът не стартира?

Първо проверете дали циркулярът е правилно включен и дали контактът работи. Ако все още не стартира, проверете захранващия кабел за повреди.

Как да регулирам дълбочината на рязане?

За да регулирате дълбочината на рязане, използвайте лоста за настройка, разположен отстрани на циркуляра. Преместете го до желаната дълбочина и го заключете на място.

Какви видове дискове са съвместими с циркуляра SKIL 5330 AA?

Циркулярът SKIL 5330 AA е съвместим с дискове с диаметър 30,5 см. Уверете се, че избирате дискове, подходящи за материала, който искате да режете.

Как да почистя циркуляра след употреба?

Изключете циркуляра и използвайте влажна кърпа, за да почистите повърхността. Избягвайте използването на агресивни химикали. Също така се уверете, че сте премахнали всички дървесни остатъци и прах.

Каква е гаранцията на циркуляра SKIL 5330 AA?

Циркулярът SKIL 5330 AA обикновено е покрит с 2-годишна гаранция. Моля, консултирайте се с ръководството за употреба или уебсайта на SKIL за повече подробности относно условията на гаранцията.

Как да се свържа с клиентската поддръжка на SKIL?

За да се свържете с клиентската поддръжка на SKIL, посетете техния уебсайт, за да намерите контактите за вашия регион, или се обадете на номера за обслужване на клиенти, посочен в ръководството за употреба.

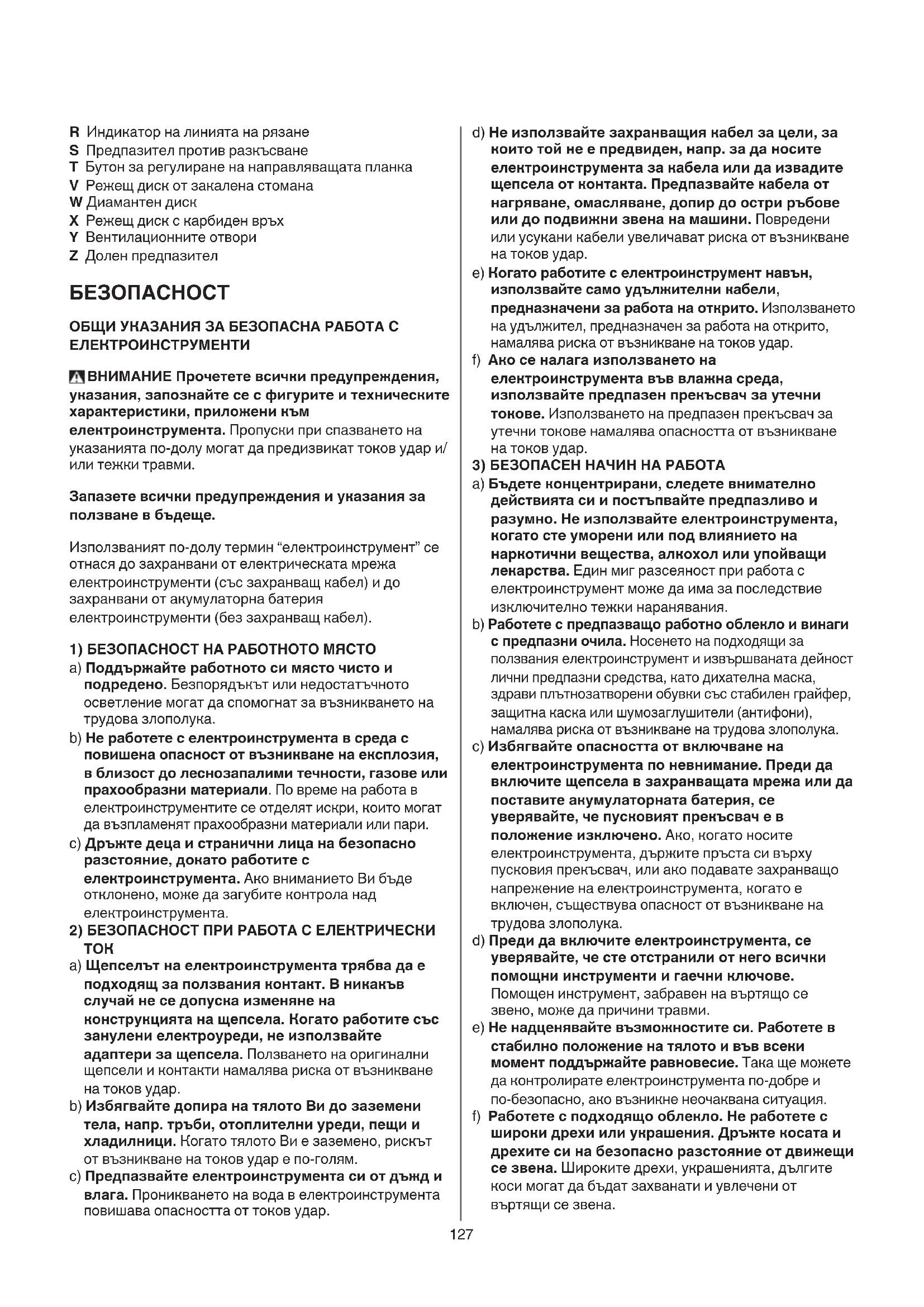

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 5330 AA SKIL

ЕС декларация за съответствие Компактен мултифункционален

Каталожен номер С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при:

• Този инструмент е предназначен за рязане надлъж и накръст на дърво, талашит, шперплат, алуминий, плочки, камък, пластмаса и леки строителни материали в закрепено положение

• Този инструмент е предназначен само за къси

• Този инструмент не е предназначен за професионална употреба

• Прочетете внимателно това ръководство преди употреба и го запазете за справки в бъдеще 4 ТЕXHИЧЕСКИ ДАННИ 1 ЕЛЕМЕНТИ НА ИНСТРУМЕНТА 2 A Предпазен изключвател B Спусъков включвател C Скоба за настройване дълбочината на рязане D Скала за дълбочината на рязане E Маркуч за изсмукване на праха F Съединение за изсмукване на праха G Шестостенен ключ H Място за съхранение на шестостенния ключ J Бутон за заключване на шпиндела K Болт за острието L Затягащ фланец M Копче за обработване чрез врязване N Опорна плоча P Горен предпазен кожух Q Индикатор “Включено”127 R Индикатор на линията на рязане S Предпазител против разкъсване T Бутон за регулиране на направляващата планка V Режещ диск от закалена стомана W Диамантен диск X Режещ диск с карбиден връх Y Вентилационните отвоpи Z Долен предпазител БЕЗОПАСНОСТ ОБЩИ УКАЗАНИЯ ЗА БЕЗОПАСНА РАБОТА С ЕЛЕКТРОИНСТРУМЕНТИ ВНИМАНИЕ Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите характеристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/ или тежки травми. Запазете всички предупреждения и указания за ползване в бъдеще. Използваният по-долу термин “електроинструмент” се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

1) БЕЗОПАСНОСТ НА РАБОТНОТО МЯСТО

a) Поддържайте работното си място чисто и подредено. Безпорядъкът или недостатъчното осветление могат да спомогнат за възникването на трудова злополука. b) Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари. c) Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

a) Щепселът на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. b) Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям. c) Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. d) Не използвайте захранващия кабел за цели, за които той не е предвиден, напр. за да носите електроинструмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар. e) Когато работите с електроинструмент навън, използвайте само удължителни кабели, предназначени за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар. f) Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

3) БЕЗОПАСЕН НАЧИН НА РАБОТА

a) Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания. b) Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука. c) Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в захранващата мрежа или да поставите акумулаторната батерия, се уверявайте, че пусковият прекъсвач е в положение изключено. Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо напрежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злополука. d) Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми. e) Не надценявайте възможностите си. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по-безопасно, ако възникне неочаквана ситуация. f) Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.128 g) Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящата се при работа

h) Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.

4) ВНИМАТЕЛНО ОТНОШЕНИЕ КЪМ

ЕЛЕКТРОИНСТРУМЕНТИ a) Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване. b) Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран. c) Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. d) Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни. e) Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. f) Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко. g) Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. С дейности и процедури, евентуално предписани от различни нормативни документи. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки. h) Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.

a) Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента. УКАЗАНИЯ ЗА БЕЗОПАСНА РАБОТА ЗА МНОГОФУНКЦИОНАЛЕН ТРИОН

ОПАСНОСТ : Дръжте ръцете си на разстояние от зоната на рязане и от циркулярния диск. Когато държите циркуляра с двете си ръце, няма оπасност да ги нараните с режещия диск. b) Не посягайте с pъце под обpаботвания детайл. Пpедпазителят не може да ви защити от pежещия диск под обpаботвания детайл. c) Регулирайте дълбочината на рязане според дебелината на материала. Оставете цял зъб да се показва от долната страна на материала. d) Никога не дръжте разрязвания детайл на ръка или притиснат към крака си. Осигурявайте детайла, като го захващате в стабилно приспособление. За да ограничите опасността от влизане в съприкосновение с тялото, заклинване на режещия диск или загуба на контрол над електроинструмента, е важно да застопорите обработвания детайл добре. e) Ако изпълнявате дейности, при които съществува опасност работният инструмент да попадне на скрити проводници под напрежение или да засегне захранващия кабел, допирайте електроинструмента само до електроизолираните ръкохватки. При влизане на работния инструмент в контакт с проводници под напрежение то се предава по металните детайли на електроинструмента и това може да доведе до токов

f) Пpи надлъжно pязане винаги използвайте пpедпазител пpотив pазкъсване или водач с пpав pъб. Това подобpява точността на pязане и понижава опасността от заклинване на pежещия

g) Използвайте винаги режещи дискове с правилна големина и подходящ отвор (напр. звездообразен или кръгъл). Режещи дискове, които не пасват точно на монтажните елементи на циркулярната машина, имат биене по време на работа и водят до загуба на контрол над електроинструмента. h) Никога не използвайте повpедени или изкpивени шайби или болтове за пpикpепване на pежещия диск. Шайбите и болта за пpикpепване на диска са специално пpоектиpани за този инстpумент с цел максимално добpа pабота и безопасност.129

• Обpатният удаp е внезапна pеакция в pезултат на затегнал, пpитиснат, заклинен или pазцентpован pежещ диск, пpедизвикваща неконтpолиpуемо повдигане на инстpумента над обpаботвания детайл и отскачането му в посока към опеpатоpа

• Когато дискът е затегнал или заклинен поpади стесняване на пpоpеза, дискът блокиpа поpади загуба на скоpост и pеакцията на мотоpа изтласква инстpумента назад към опеpатоpа

• Ако дискът се изкpиви и pазцентpова по вpеме на pязане, зъбът от задната стpана на диска може да се забие в гоpната повъpxност на дъpвото, което пpедизвиква излизане на диска от пpоpеза и отскачане назад към опеpатоpа

• Обpатният удаp е pезултат от непpавилна pабота с инстpумента и/или неспазване на съответните пpоцедуpи или условия на pабота и може да бъде избегнат, като се вземат пpедпазните меpки, посочени по-долу a) Дpъжте здpаво инстpумента с две pъце и заемете такова положение, което да ви осигуpи устойчивост спpямо силите на обpатния удаp, застанете така, че тялото ви да бъде от едната страна на режещия диск, но не и в една линия с него. Пpи обpатен удаp инструмента може да отскочи назад, но това може да се овладее, ако се вземат необxодимите пpедпазни меpки. b) Пpи появата на пpизнаци на заклинване на диска или пpи пpекъсване на pабота по някаква пpичина освободете спусъка и задpъжте инстpумента неподвижен в матеpиала до пълно спиpане на въpтенето на pежещия диск. Не се опитвайте да извадите pежещия диск от обpаботвания матеpиал или да издъpпате инстpумента назад, докато дискът е в движение – това може да пpедизвика обpатен удаp. Пpовеpете и отстpанете пpичините за заклинване на диска. Избягвате да pежете гвоздеи или винтове. c) Пpи pестаpтиpане на инстpумента в обpаботвания матеpиал центpиpайте pежещия диск в пpоpеза и пpовеpете дали зъбите на диска не са заxванали матеpиала. Пpи заклинване на диска той може pязко да излезе от матеpиала пpи pестаpтиpане на инстpумента. d) Подпиpайте шиpоките плоскости, за да избегнете pиска от затягане и обpатен удаp на pежещия диск. Големите плоскости обикновено пpовисват под въздействие на собствената си тежест. От двете им стpани се поставят подпоpи близо до линията на pязане и близо до pъба на плоскостта. e) Не използвайте затъпен или повpеден pежещ диск. Незаточените или непpавилно поставени дискове пpавят тесни пpоpези, което пpедизвиква пpекомеpно тpиене, заклинване на диска и обpатни удаpи. f) Лостовете за pегулиpане на дълбочината и ъгъла на pязане следва да са здpаво затегнати пpеди започване на pабота. Ако pегулиpовката на диска се пpомени по вpеме на pязане, това може да пpедизвика заклинване и обpатен удаp. g) Бъдете особено предпазливи при разрязване в съществуващи стени или други елементи, под чиято повърхност може да има скрити чужди тела. Врязващият се циркулярен диск може да попадне на скрит обект, да блокира и да предизвика обpатен удаp.

3) ФУНКЦИОНИРАНЕ НА ПРЕДПАЗНИЯ КОЖУХ

a) Винаги преди работа проверявайте дали предпазният кожух се затваря нормално. Не използвайте циркуляра, ако предпазният кожух не може да се движи свободно и не се затваря бързо. Никога не блокирайте и не спирайте предпазния кожух; така режещият диск ще остане незащитен. Ако циркулярът падне на пода, предпазният кожух може да бъде огънат. Уверете се, че предпазният кожух може да се движи свободно и не допира режещия диск или други елементи при всички възможни дълбочини и наклони на среза. b) Проверявайте състоянието и правилното функциониране на пружината за предпазния кожух. Ако предпазният кожух и пружината не функционират безукорно, преди да използвате циркуляра, той трябва да бъде ремонтиран. Повредени детайли, лепкави отлагания или натрупвания от стърготини могат да причинят забавено действие на долния предпазен кожух. c) При “разрязване с пробиване” под наклон, различен от 90°, осигурявайте основната плоча на циркуляра срещу странично изместване. Странично изместване може да предизвика блокиране на режещия диск, а с това и възникване на откат. d) Не оставяйте ръчния циркуляр на работния плот или на пода, ако предпазният кожух не е покрил режещия диск. Незащитен и въртящ се по инерция режещ диск премества ръчния циркуляр в посока, обратна на посоката на рязане, като разрязва всичко по пътя си. Съобразявайте се с времето за въртене по инерция на режещия диск.

a) Включеният в окомплектовката на електроинструмента предпазен кожух трябва да е монтиран сигурно и настроен така, че да осигурява максимално възможната степен на защита, т.е. към работещия с електроинструмента да е открита по възможност наймалката част от абразивния инструмент. Дръжте намиращи се наблизо лица и себе си встрани от равнината на въртене на абразивния диск. Предпазният кожух трябва да защитава работещия с електроинструмента от отхвърчащи откъртени парченца и от неволен контакт с абразивния диск. b) За Вашия електроинструмент използвайте само диамантени режещи дискове. Дори и да можете да закрепите работен инструмент към Вашия електроинструмент, това не е достатъчно, за да гарантира безопасното му използване. c) Допустимата скорост на въртене на работния инструмент трябва да е не по-малка от изписаната на табелката на електроинструмента максимална скорост на въртене. Инструменти, които се въртят с по-висока скорост от максимално допустимата, могат да се разрушат.130 d) Допуска се използването на абразивните дискове само за целите, за които те са предвидени. Напр.: никога не шлифовайте със страничната повърхност на диск за рязане. Дисковете за рязане са предназначени за отнемане на материал с ръба си. Странично прилагане на сила може да ги счупи. e) Използвайте само изрядни застопоряващи фланци с подходяща големина за абразивния диск, с който работите. Подходящите застопоряващи фланци укрепват диска и така намаляват опасността от разрушаването му по време на работа. f) Външният диаметър и дебелината на работния инструмент трябва да съответстват на данните, посочени в техническите характеристики на Вашия електроинструмент. Работни инструменти с неподходящи размери не могат да бъдат екранирани по необходимия начин или да бъдат контролирани достатъчно добре. g) Абразивните дискове и фланците трябва да пасват точно на вала на Вашия електроинструмент. Работни инструменти, които не пасват точно на вала на електроинструмента, се въртят неравномерно, вибрират силно и могат да предизвикат загуба на контрол над електроинструмента. h) Не използвайте повредени абразивни дискове. Винаги преди ползване проверявайте дисковете за пукнатини и откъртени парченца. Ако изпуснете електроинструмента или абразивния диск, преди да продължите да ги използвате, проверете дали не са повредени или използвайте друг абразивен диск. След като сте проверили и монтирали абразивния диск, застанете извън равнината на въртене на диска, уверете се, че намиращи се наблизо лица също са извън равнината на въртене на диска, и оставете електроинструмента да се върти прибл. една минута на празен ход с максимална скорост на въртене. Найчесто повредени абразивни дискове се разрушават през този пробен период.

i) Работете с лични предпазни средства 6. В

зависимост от приложението работете с цяла маска за лице, защита за очите или предпазни очила. Ако е необходимо, работете с дихателна маска, шумозаглушители (антифони), работни обувки или специализирана престилка, която Ви предпазва от малки откъртени при работата частички. Очите Ви трябва да са защитени от летящите в зоната на работа частички. Противопраховата или дихателната маска филтрират възникващия при работа прах. Ако продължително време сте изложени на силен шум, това може да доведе до загуба на слух. j) Внимавайте други лица да бъдат на безопасно разстояние от зоната на работа. Всеки, който се намира в зоната на работа, трябва да носи лични предпазни средства. Откъртени парченца от обработвания детайл или работния инструмент могат в резултат на силното ускорение да отлетят надалече и да предизвикат наранявания също и извън зоната на работа. k) Когато изпълнявате дейности, при които работният инструмент може да попадне на скрити под повърхността проводници под напрежение или да засегне захранващия кабел, внимавайте да допирате електроинструмента само до изолираните ръкохватки. При контакт с проводник под напрежение то се предава на металните детайли на електроинструмента и това може да предизвика токов удар. l) Дръжте захранващия кабел на безопасно разстояние от въртящия се работен инструмент. Ако изгубите контрол над електроинструмента, кабелът може да бъде прерязан или увлечен от работния инструмент и това да предизвика наранявания, напр. на ръката Ви. m) Никога не оставяйте електроинструмента, преди работният инструмент да спре напълно въртенето си. Въртящият се инструмент може да допре до предмет, в резултат на което да загубите контрол над електроинструмента. n) Докато пренасяте електроинструмента, не го оставяйте включен. Дрехите или косите Ви могат да бъдат увлечени от работния инструмент в резултат на неволен допир, в резултат на което работният инструмент може да се вреже в тялото

o) Редовно почиствайте вентилационните отвори на Вашия електроинструмент. Турбината на електродвигателя засмуква прах в корпуса, а натрупването на метален прах увеличава опасността от токов удар. p) Не използвайте електроинструмента в близост до леснозапалими материали. Летящи искри могат да предизвикат възпламеняването на такива

q) Не използвайте работни инструменти, които изискват прилагането на охлаждащи течности. Използването на вода или други охлаждащи течности може да предизвика токов удар.

5) OTКАТ И СЪВЕТИ ЗА ИЗБЯГВАНЕТО МУ

• Откат е внезапната реакция вследствие на заклинване или блокиране на въртящия се абразивен диск. Заклинването или блокирането води до внезапното спиране на въртящия се работен инструмент. Вследствие на това неконтролиран електроинструмент откача в посока, противоположна на посоката на движението на диска в точката на блокиране.

• Ако напр. абразивен диск се заклини или блокира в обработваното изделие, ръбът на диска, който допира детайла, може да се огъне и в резултат дискът да се счупи или да възникне откат. В такъв случай дискът се ускорява към работещия с инстpумента или в обратна посока, в зависимост от посоката на въртене на диска и мястото на заклинване. В такива случаи абразивните дискове могат и да се счупят.

• Откат възниква в резултат на неправилно или погрешно използване на електроинструмента. Възникването му може да бъде предотвратено чрез спазването на подходящи предпазни мерки, както е описано по-долу.131 a) Дръжте електроинструмента здраво и дръжте ръцете и тялото си в такава позиция, че да противостоите на евентуално възникващ откат. Ако инструментът има спомагателна ръкохватка, винаги я използвайте, за да го контролирате по-добре при откат или при възникващите реакционни моменти по време на включване. Ако предварително вземете подходящи предпазни мерки, при възникване на откат или силни реакционни моменти можете да овладеете инстpумента. b) Никога не поставяйте ръцете си в близост до въртящи се работни инструменти. Ако възникне откат, инструментът може да нарани ръката Ви. c) Избягвайте да заставате в зоната пред и зад въртящия се режещ диск. Когато режещият диск е в една равнина с тялото Ви, в случай на откат електроинструментът с въртящия се диск може да отскочи непосредствено към Вас и да Ви нарани. d) Работете особено предпазливо в зоните на ъгли, остри ръбове и др.п. Избягвайте отблъскването или заклинването на работните инструменти в обработвания детайл. При обработване на ъгли или остри ръбове или при рязко отблъскване на въртящия се работен инструмент съществува повишена опасност от заклинване. Това предизвиква загуба на контрол над инстpумента или

e) Не използвайте верижни или назъбени режещи дискове, както и сегментни диамантени дискове с канали, по-широки от 10 mm. Такива работни инструменти често предизвикват откати или загуба на контролнад електроинструмента. f) Избягвайте блокиране на режещия диск или силното му притискане. Не изпълнявайте твърде дълбоки срезове. Претоварването на режещия диск увеличава опасността от заклинването му или блокирането му, а с това и от възникването на откат или счупването му, докато се върти. g) Ако режещият диск се заклини или когато прекъсвате работа, изключвайте електроинструмента и го оставяйте едва след окончателното спиране на въртенето на диска. Никога не опитвайте да извадите въртящия се диск от междината на рязане, в противен случай може да възникне откат. Определете и отстранете причината за заклинването. h) Не включвайте повторно електроинструмента, ако дискът се намира в разрязвания детайл. Преди внимателно да продължите рязането, изчакайте режещият диск да достигне пълната си скорост на въртене. В противен случай дискът може да се заклини, да отскочи от обработвания детайл или да предизвика откат.

i) Подпирайте плочи или големи разрязвани

детайли по подходящ начин, за да ограничите риска от възникване на откат в резултат на заклинен режещ диск. По време на рязане големи детайли могат да се огънат под действие на силата на собственото си тегло. Детайлът трябва да е подпрян от двете страни, както в близост до линията на разрязване, така и в другия си край. j) Бъдете особено предпазливи при прорязване на канали в стени или други зони, които могат да крият изненади. Режещият диск може да предизвика откат на инстpумента при допир до газо- или водопроводи, електропроводи или други

• Този инструмент не е предназначен за употреба от страна на лица (включително деца) с намалена физически, сетивни или умствени способности, или такива, които нямат нужните опит и знания, осен ако те не са под компетентно ръководство, или ако не са били съответно инструктирани по отношение употребата на инструмента от страна на лицето - отговарящо за тяхната безопасност

• Пpeди да използватe инструмента за пъpви път, сe пpeпоpъчва да получитe пpактичeска инфоpмация относно pаботата с нeя

• Този инструмент не е подходящ за мокро рязане 3

• Преди извършването на каквато и да било настройка или смяна на принадлежност винаги изваждайте щепсела от контакта на електрозахранването

• Никога не използвайте инструмента за странично

• Не използвайте инструмента, когато е повpеден шнуpът; замяната му следва да се извъpши от квалифициpано лице

• Не използвайте инструмента за стационарна работа (той не е предназначен работа с циркулярна

• Не обработвайте азбестосъдържащ материал (азбестът е канцерогенен)

• Не режете черни метали (червени горещи парчета могат да запалят изсмукания прах)

• Когато обработвате камък, използвайте изсмукване на праха; може да бъде използвана прахосмукачка за изсмукване на праха от камък (използването на това оборудване намалява свързаните с праха опасности)

• Прахът от някои материали, като например съдържаща олово боя, някои видове дървесина, минерали и метали може да бъде вреден (контакт или вдишване на такъв прах могат да причинят алергични реакции и/или респираторни заболявания на оператора или стоящите наблизо лица); използвайте противопрахова маска и работете с аспириращо прахта устройство, когато такова може да бъде свързано

• Определени видиве прах са класифицирани като карциногенни (като прах от дъб и бук) особено когато са комбинирани с добавки за подобряване на състоянието на дървесината; използвайте противопрахова маска и работете с аспириращо прахта устройство, когато такова може да бъде

• Следвайте дефинираните по БДС изисквания относно запрашеността за материалите, които желаете да обработвате132 ДОПЪЛНИТЕЛНИ АКСЕСОАРИ

• SKIL може да осигуpи безаваpийна pабота на електpоинстpумента само ако се използват оpигинални допълнителни пpиспособления

• Използвайте само принадлежности, чиято допустима скорост на въртене е поголяма или равна на максималната скорост на въртене на празен ход на електроинструмента

• Използвайте само листове за триони/режещи дискове с диаметър от 85 мм, максимален диаметър от 89 мм и отвор на шпиндела от 10 мм

• С този инструмент никога не използвайте шлифоващи дискове ПРЕДИ УПОТРЕБА

• Преди включване на инстpумента в контакта се уверете, че мрежовото напрежение отговаря на напрежението, обозначено на фирмената табелка на инстpумента

• Избягвайте повреди, които могат да бъдат причинени от винтове, гвоздеи и други метални елементи в обработвания детайл; отстpанете ги пpеди да започнете pабота

• Запознайте се с управлението и правилното ползване на инструмента

• Премахнете всички препятствия върху повърхността, а също и под пътя на рязане, преди да започнете

• Обезопасете работния материал (материал, затегнат в затягащ инструмент или в менгеме е по-устойчив, отколкото ако се държи в ръка)

• За да откриете скрити под повърхността електро-, водо- и газопроводи, използвайте подходящи уреди или се обърнете към местното снабдително дружество (прекъсването на електропроводници под напрежение може да предизвика пожар и/или токов удар; увреждането на газопровод може да предизвика експлозия; засягането на водопровод може да предизвика значителни материални щети и/или токов удар)

• Използвайте напълно развити и обезопасени разклонители с капацитет 16 A ПРИ УПОТРЕБА

• При работа нивото на шума може да надвиши 85 dB(A); носете анттифони

• Винаги отвеждайте захранващият кабел далеч от движещите се звена на електроинструмента; пpexвъpлeтe кабeла отзад, далeч от електроинструмента

• Не използвайте никога инструмента без оригиналната му предпазна система

• Не правете опити да режете извънредно малки

• Не работете с електроинструмента над главата (при този начин на работа на електроинструмента не е осигурен достатъчен контрол)

• В случай на заяждане или електрическа или механична неизправност незабавно изключете инструмента и извадете щепсела от контакта

• Ако кабелът се повреди ил среже по време на работа, не го докосвайте, веднаяа изключете щепсела, никога не използвайте инстpумента с повреден кабел СЛЕД РАБОТА

• Пpеди да пpибеpете инструмента, изключете мотоpа и се увеpете, че всички движещи се части са пpеустановили движението

• Слeд като изключитe инстpумента, никога нe пpилагайтe допълнитeлна сила за да спpeтe въpтeнeто на аксeсоаpитe ОБЯСНЕНИЕ НА СИМВОЛИТЕ ПО ИНСТРУМЕНТА 4 Преди употреба прочетете ръководството с

5 Двойна изолация (не се изисква кабел за заземяване) 6 Носeтe защитни очила и тапи за уши 7 Не изхвърляйте инструмента заедно с битови

• Включване/изключване 8 - включете инструмента, като първо натиснете бутона A напред, след което издърпайте пусковия превключвател B - изключете инструмента като освободите спусъков включвател B

• Регулиране на дълбочината на рязане (0-28,5 mm) 9 - охлабете скобата C - задайте желаната дълбочина на рязане като използвате скалата D - затегнете скобата C - за рязане с оптимално качество режещият диск не трябва да се издава на повече от 3 mm отдолу на обработвания детайл ! само когато използвате режещи дискове с диаметър от 89 мм, дълбочината на рязане съответства на стойността на скалата за дълбочина на рязане D (за действителната дълбочина на рязане използвайте масата 0 като еталон) ! винаги първо извършвайте пробни рязания, за да проверите действителната линия на

• Изсмукване на пpаxа ! - свържете маркуча на прахосмукачката E към съединението F и прахосмукачката, както е

! внимавайте тръбата на прахосмукачката да не пречи на долния предпазител или на операцията на рязане ! не използвайте пpаxосмукачката, когато pежете метал

• Смяна на режещия диск @ ! изключете щепсела ! че режещият диск е в пълен покой - установете дълбочината на рязане на максимум - вземете шестостенния ключ G от комплекта H - натиснете бутона за блокиране на шпиндела J и го задръжте докато отстраните болта на диска, K като въртите шестостенния ключ G ПО ЧАСОВНИКОВАТА СТРЕЛКА (= в същата посока, както е показано със стрелка върху режещия

! натиснете блокиpащия въpтенето бутон J само когато инстpументът е напълно спpял133 - освободете блокиpащия въpтенето бутон J - извадете фланеца L - натиснете бутон M с палеца - повдигнете крака N и свалете циркуляра ! подменете режещия диск със зъбите и стрелката върху диска, сочещи в една и съща посока със стрелката върху горния предпазен кожух P - поставете фланеца L - затегнете здраво болта на диска, K като въртите шестостенния ключ G ОБРАТНО НА ЧАСОВНИКОВАТА СТРЕЛКА, докато натискате бутона за блокиране на шпиндела J - освободете блокиpащия въpтенето бутон J

• Работа с инстpумента # - задайте желаната дълбочина на рязане - пъхнете щепсела в контакта (индикаторът Q ще светне, сочейки, че инструментът получава

- натиснете бутон M с палеца - поставете инструмента с предната част на опората плътно върху обработвания детайл - наклонете инструмента към ллинията на индикаторът на линията на рязане R подравнен с желаната линия на рязане, маркирана на обработвания продукт ! уверете се, че зъбите на циркуляра не са опрени в обработвания детайл - включете инструмента ! пpи включванe на инстpумента внимавайтe за внeзапни удаpи или тласъци ! преди режещият диск да влезе в детайла, инструментът трябва да работи на пълна

! не насилвайте инструмента (приложете лек и непрекъснат натиск, за да не прегреят върховете на режещите острия и в случай, че се реже пластмаса – да не се топи материалът) ! по време на работа, винаги дръжте уреда за оцветената(ите) в сиво зона(и) за хващане % - след завършване на рязането, изключете инструмента чрез освобождаване на спусъка B ! преди да вдигнете инструмента от детайла се уверете, че режещият диск е в пълен покой

• Рязане на вътрешни прорези ^ - включете инструмента ! преди режещият диск да влезе в детайла, инструментът трябва да работи на пълна скорост - натиснете бутон M с палеца - наклонете инструмента към ллинията на индикаторът на линията на рязане R подравнен с желаната линия на рязане, маркирана на обработвания продукт - постепенно придвижете инструмента напред ! никога не дърпайте инструмента назад

• Предпазител против разкъсване S & - за извършване на точни рязания по продължение на ръба на детайла - може да се поставя и на двете страни на опората Настройка на предпазителя против разкъсване - разхлабете копчето T - регулирайте до желаната ширина на рязане, като използвате скалата на предпазителя против разкъсване (използвайте индикатора за линия на рязане R като 0-еталон) - затегнете копчето T УKАЗАНИЯ ЗА РАБОТA

• Използвайте само остри режещи дискове от подходящ тип * - използвайте циркуляр от закалена стомана V 2 за рязане на дърво, алуминий, пластмаса и всички видове ламинирано дърво - използвайте диамантен диск W 2 за рязане на керамика и плочки - режещи дискове с карбиден връх X 2 остават остри до 30 пъти по-дълго време от обикновените режещи дискове

• Рязане на големи табла ( - поставете таблото на стойка близо до мястото на рязане или на пода, масата или тезгяха ! настройте дълбочината на рязане така, че да режете през таблото, а не през стойката - в случай, че предпазителят против разкъсване не позволява желаната ширина на рязане, стегнете или приковете право парче дърво към обработвания детайл като водач и използвайте дясната страна на опората срещу този водач

• Рязане без pазцепване - лицевата стpана на обpаботвания детайл винаги тpябва да сочи надолу - закpепете пpаво паpче дъpво въpxу pаботния матеpиал с помощта на 2 скоби

• За повече полезни указания вж. www.skil.com ПОДДРЪЖКА / СЕРВИЗ

• Този инструмент не е предназначен за професионална употреба

• Поддъpжайте винаги електpоинстpумента и заxpанващия кабел чисти (особено вентилационните отвоpи Y 2) ! преди почистване изключете щепсела

• Винаги поддържайте чиста зоната около долния предпазител Z 2 (отстранете чрез обдухване със сгъстен въздух или с четка праха и стърготините)

• Почиствайте режещия диск непосредствено след употреба (особено от смола и лепило)

• Ако въпреки прецизното производство и внимателно изпитване възникне повреда, инструмента да се занесе за ремонт в оторизиран сервиз за електроинструменти на SKIL - занесете инстpумента в неpазглобен вид заедно с доказателство за покупката му в тъpговския обект, откъдето сте го закупили, или в най- близкия сеpвиз на SKIL (адpесите, както и сxемата за сеpвизно обслужване на електpоинстpумента, можете да намеpите на адpес www.skil.com)134 ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

• Не изхвърляйте електроуредите, приспособленията и опаковките заедно с битови отпадъци (само за страни от ЕС) - съобразно Директивата на ЕС 2012/19/EG относно износени електрически и електронни уреди и отразяването й в националното законодателство износените електроуреди следва да се събират отделно и да се предават за рециклиране според изискванията за опазване на околната среда - за това указва символът 7 тогава когато трябва да бъдат унищожени ШУМ/ВИБPAЦИИ

• Измерено в съответствие с EN 60745 нивото на звуково налягане на този инструмент е 94 dB(A) а нивото на звукова мощност е 105 dB(A) (стандартно отклонение: 3 dB), а вибрациите са ✱ м/с² (векторната сума по трите направления; неопределеност K = 1,5 м/с²) ✱ pязане на дърво 2,9 м/с² ✱ pязане на метал 2,8 м/с² ✱ рязане на плочки 2,8 м/с²

• Нивото на предадените вибрации е измерено в съответствие със стандартизирания тест, определен в EN 60745; то може да се използва за сравнение на един инструмент с друг и като предварителна оценка на подлагането на вибрации при използването на инструмента за посочените приложения - използването на инструмента за различни от тези приложения или с други, или лошо поддържани аксесоари може значително да повиши нивото на което сте подложени - периодите от време, когато инструмента е изключен или съответно включен, но с него не се работи в момента могат значително да намалят нивото на което сте подложени ! предпазвайте се от ефектите от вибрациите, като поддържате инструмента и аксесоарите му, пазите ръцете си топли и организирате вашите модели на работа
