5330 AA - Pila SKIL - Bezplatný návod k obsluze

Technické vlastnosti	Okružní pila, výkon 1200 W, průměr kotouče 190 mm, volnoběžné otáčky 5000 ot/min
Použití	Ideální pro řezání dřeva, desek a podobných materiálů, vhodná pro domácí kutily a stavební práce
Údržba a opravy	Pravidelně kontrolujte stav kotouče, čistěte piliny, mazání pohyblivých částí podle potřeby
Bezpečnost	Používejte ochranné brýle, rukavice a ujistěte se, že je kotouč správně namontován před použitím
Obecné informace	Hmotnost 4,2 kg, záruka 2 roky, obsahuje vodicí lištu a adaptér pro vysavač

Často kladené otázky - 5330 AA SKIL

Jak sestavit pilu SKIL 5330 AA?

Pro sestavení pily SKIL 5330 AA postupujte podle pokynů v uživatelské příručce. Ujistěte se, že všechny díly jsou přítomny, a sestavte je v uvedeném pořadí.

Jak vyměnit kotouč pily SKIL 5330 AA?

Pro výměnu kotouče odpojte pilu a použijte přiložený klíč k povolení šroubu kotouče. Odstraňte opotřebovaný kotouč a nainstalujte nový, ujistěte se, že je pevně upevněn.

Co dělat, když pila nenastartuje?

Nejprve zkontrolujte, zda je pila správně zapojena a zda zásuvka funguje. Pokud stále nenastartuje, zkontrolujte napájecí kabel na případné poškození.

Jak nastavit hloubku řezu?

Pro nastavení hloubky řezu použijte nastavovací páku umístěnou na boku pily. Posuňte ji na požadovanou hloubku a zajistěte ji na místě.

Jaké typy kotoučů jsou kompatibilní s pilou SKIL 5330 AA?

Pila SKIL 5330 AA je kompatibilní s kotouči o průměru 30,5 cm. Ujistěte se, že vybíráte kotouče vhodné pro materiál, který chcete řezat.

Jak vyčistit pilu po použití?

Odpojte pilu a použijte vlhký hadřík k čištění povrchu. Vyhněte se používání agresivních chemikálií. Také se ujistěte, že jste odstranili všechny zbytky dřeva a prachu.

Jaká je záruka na pilu SKIL 5330 AA?

Pila SKIL 5330 AA je obvykle kryta dvouletou zárukou. Podrobnosti o záručních podmínkách naleznete v uživatelské příručce nebo na webových stránkách SKIL.

Jak kontaktovat zákaznický servis SKIL?

Pro kontaktování zákaznického servisu SKIL navštivte jejich webové stránky, kde najdete kontaktní údaje pro váš region, nebo zavolejte na číslo zákaznické podpory uvedené v uživatelské příručce.

NÁVOD K OBSLUZE 5330 AA SKIL

EU prohlášení o shodě Kompaktní víceúčelová pila Objednací číslo Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všechna příslušná ustanovení níže uvedených směrnic a nařízení a je v souladu s následujícími normami. Technické podklady u:

Kompaktní víceúčelová pila 5330 ÚVOD

• Tento nástroj je určen pro podélné a příčné řezání dřeva, dřevotřísky, překližky, hliníku, dlažby, kamene, plastových hmot a lehkých stavebních materiálů, přičemž tyto materiály jsou umístěny v zajištěné poloze

• Tento nástroj je určen pouze ke krátkému zastřihávání

• Tento nástroj není určen k profesionálnímu použití

• Před použitím si pečlivě přečtěte tento návod s pokyny a si uschovejte jej pro budoucí potřebu 487 TECHNICKÁ DATA 1

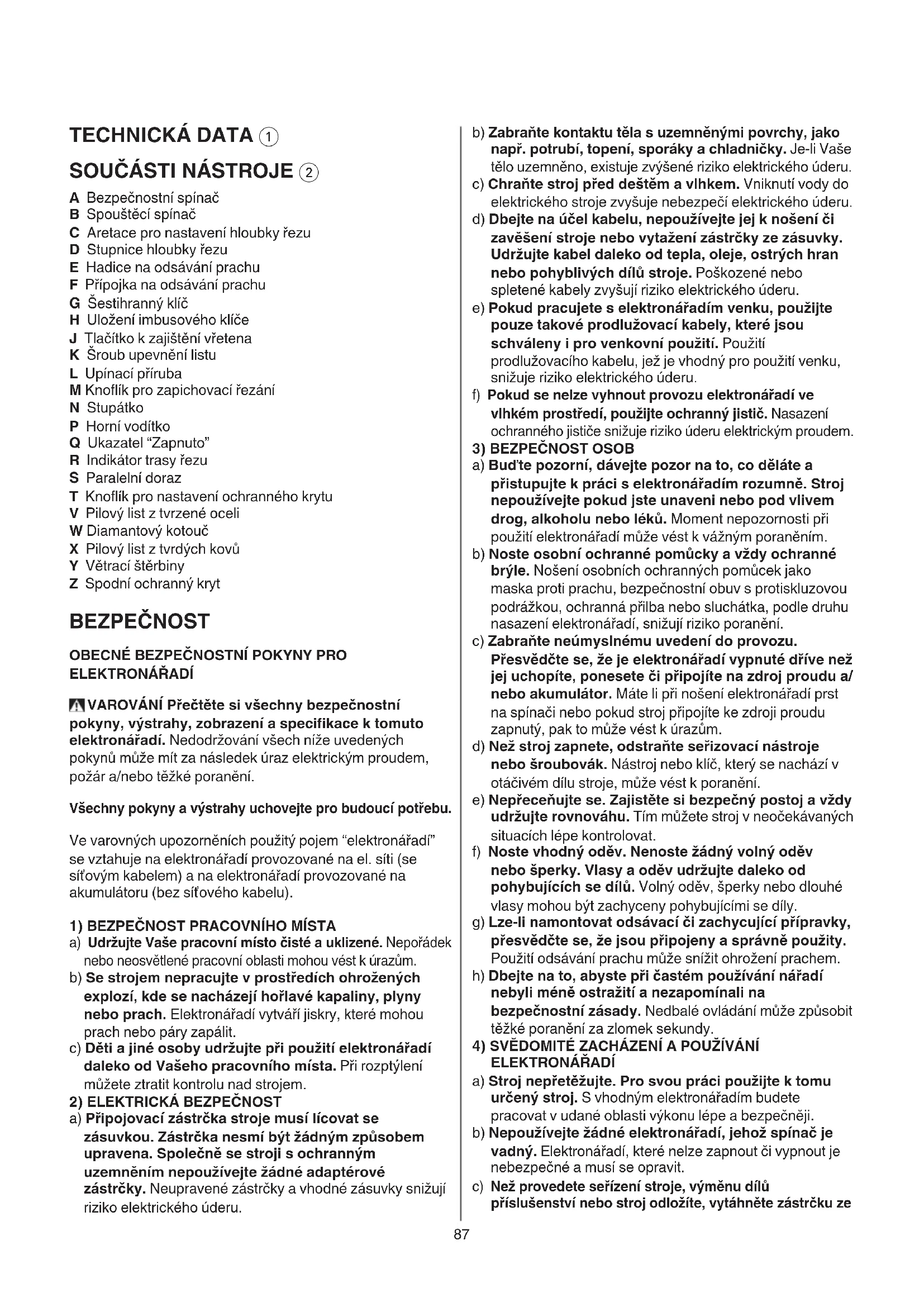

A Bezpečnostní spínač B Spouštěcí spínač C Aretace pro nastavení hloubky řezu D Stupnice hloubky řezu E Hadice na odsávání prachu F Přípojka na odsávání prachu G Šestihranný klíč H Uložení imbusového klíče J Tlačítko k zajištění vřetena K Šroub upevnění listu L Upínací příruba M Knoflík pro zapichovací řezání N Stupátko P Horní vodítko Q Ukazatel “Zapnuto” R Indikátor trasy řezu S Paralelní doraz T Knoflík pro nastavení ochranného krytu V Pilový list z tvrzené oceli W Diamantový kotouč X Pilový list z tvrdých kovů Y Větrací štěrbiny Z Spodní ochranný kryt BEZPEČNOST

OBECNÉ BEZPEČNOSTNÍ POKYNY PRO

ELEKTRONÁŘADÍ VAROVÁNÍ Přečtěte si všechny bezpečnostní pokyny, výstrahy, zobrazení a specifikace k tomuto elektronářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění. Všechny pokyny a výstrahy uchovejte pro budoucí potřebu. Ve varovných upozorněních použitý pojem “elektronářadí” se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

1) BEZPEČNOST PRACOVNÍHO MÍSTA

a) Udržujte Vaše pracovní místo čisté a uklizené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. b) Se strojem nepracujte v prostředích ohrožených explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit. c) Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.

2) ELEKTRICKÁ BEZPEČNOST

a) Připojovací zástrčka stroje musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně se stroji s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko elektrického úderu. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko elektrického úderu. c) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektrického stroje zvyšuje nebezpečí elektrického úderu. d) Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení stroje nebo vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko elektrického úderu. e) Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou schváleny i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko elektrického úderu. f) Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte ochranný jistič. Nasazení ochranného jističe snižuje riziko úderu elektrickým proudem.

a) Buďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektronářadím rozumně. Stroj nepoužívejte pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění. c) Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté dříve než jej uchopíte, ponesete či připojíte na zdroj proudu a/ nebo akumulátor. Máte li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům. d) Než stroj zapnete, odstraňte seřizovací nástroje nebo šroubovák. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění. e) Nepřeceňujte se. Zajistěte si bezpečný postoj a vždy udržujte rovnováhu. Tím můžete stroj v neočekávaných situacích lépe kontrolovat. f) Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy a oděv udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. g) Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem. h) Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.

4) SVĔDOMITÉ ZACHÁZENÍ A POUŽÍVÁNÍ

ELEKTRONÁŘADÍ a) Stroj nepřetěžujte. Pro svou práci použijte k tomu určený stroj. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. b) Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit. c) Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze88 zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí stroje. d) Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami. e) Pečujte o elektronářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce stroje. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. g) Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím. h) Udržujte rukojeti a úchytné plochy suché, čisté a bez oleje amaziva. Kluzké rukojeti a úchytné plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

a) Nechte Váš stroj opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována. BEZPEČNOSTNÍ POKYNY PRO VÍCEÚČELOVÉ PILY

NEBEZPEČÍ : Mějte své ruce mimo oblast řezání a mimo pilový kotouč. Pokud obě ruce drží pilu, nemůže je pilový kotouč poranit. b) Nesahejte pod řezaný předmět. Ochranný kryt vás pod řezaným předmětem před pilou nechrání. c) Hloubku řezu přizpůsobte tloušťce obrobku. Pod obrobkem by měl být viditelný téměř celý zub pilového listu. d) Nikdy nedržte řezaný obrobek v ruce nebo přes nohu. Obrobek zajistěte stabilním upnutím. Je důležité obrobek dobře upevnit, aby se minimalizovalo nebezpečí kontaktu s tělem, sevření pilového kotouče nebo ztráta kontroly. e) Pokud provádíte práce, při kterých může nasazovací nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak uchopte elektronářadí pouze na izolovaných plochách držadla. Kontakt s vedením pod napětím přivádí napětí i na kovové díly elektronářadí a vede k úderu elektrickým proudem. f) Používáte-li rozmítací pilu, použijte vždy příslušný ochranný kryt nebo příměrné pravítko. Zvýší se tím přesnost řezu a sníží se nebezpečí zaseknutí pily. g) Používejte vždy pilové kotouče ve správné velikosti a s lícujícím upínacím otvorem(např. v hvězdicovém tvaru nebo kruhový). Pilové kotouče, jež nelícují k montážním dílům pily, běží nekruhově a vedou ke ztrátě kontroly. h) Na nástroji se nesmějí používat poškozené a nesprávné podložky a šrouby. Podložky a šrouby jsou určeny speciálně pro tuto pilu, jinak nebude nástroj správně a bezpečně fungovat.

2) ZPĚTNÝ VRH - PŘÍČINY A PŘÍSLUŠNÁ UPOZORNĔNÍ

• Ke zpětnému vrhu dojde následkem přiskřípnutí nebo zablokování listu pily nebo při výstředném pohybu listu; pila se přitom nezvládnutě zdvihne a vyjede z řezaného předmětu směrem k pracovníkovi

• Jestliže se pila v řezaném materiálu přiskřípne nebo pevně zablokuje, list pily se zastaví a motor zareaguje tím, že vyhodí nástroj prudce zpět směrem k pracovníkovi

• Jestliže se list pily v řezu zkroutí nebo vystředuje, mohou se zuby na zadním ostří listu zarýt do horního povrchu dřeva, přičemž list vyskočí ze zářezu a nástroj skočí zpět směrem k pracovníkovi

• Ke zpětnému vrhu dojde při zneužití či nesprávném použití nástroje nebo za jiných okolností, jimž může pracovník podle opatření uvedených níže předejít a) Držte nástroj pevně oběma rukama a postavte se tak, abyste svým tělem i pažemi mohli případnému zpětnému vrhu odolat. Postavte se k pile z jedné nebo druhé strany, nestůjte přímo za ní. Pila může při zpětném rázu odskočit dozadu, avšak sílu způsobenou zpětným rázem lze zvládnout, podniknete-li náležité ochranné kroky. b) Začne-li pila zadrhávat nebo z nějakého důvodu řezání přerušujete, uvolněte spínač a podržte pilu pevně v řezu až do jejího úplného zastavení. Nikdy se nesnažte běžící pilu vytáhnout z materiálu nebo jí pohnout dozadu, neboť přitom dojde ke zpětnému vrhu. Při zadrhávání pily zjistěte důvody a odstraňte je. Dejte pozor, aby pila nenarazila na hřebíky či šrouby. c) Jestliže pilu v řezu opět spouštíte, řádně ji v něm vystředujte a zkontrolujte, zda se zuby listu nedotýkají řezaného materiálu. Jsou li zuby listu “zakousnuté” do materiálu, může nástroj při špuštění z materiálu vyjet nebo vyskočit zpět. d) Při řezání velkých desek podepřete obě strany, aby list při řezání neskříply a nedošlo ke zpětnému vrhu. Velké desky se vlastní váhou prohnou. Musíte je podepřít na obou stranách, a to poblíž řezu i na obou koncích. e) Nepoužívejte tupé ani poškozené listy. Při tupém či nesprávně nastaveném ostří bude řez příliš úzký, takže dojde k přílišnému tření, pila se bude zasekávat a způsobí zpětný vrh. f) Před řezáním nastavte správnou hloubku a skosení řezu a pevně je zajistěte pojistnými páčkami. Jestliže se list při řezání vyhne, může to způsobit zaseknutí a zpětný vrh. g) Buďte obzvlášť opatrní při řezání do stávajících stěn nebo míst, kam není vidět. Zanořující se pilový kotouč se může při řezání ve skrytých objektech zablokovat a způsobit zpětný vrh.

3) FUNKCE OCHRANNÉHO KRYTU

a) Před každým používáním zkontrolujte, zda se ochranný kryt bezvadně uzavírá. Pilu nepoužívejte, pokud není ochranný kryt volně pohyblivý a ihned se neuzavře. Ochranný kryt nikdy napevno nezajišťujte či nepřivazujte; takto by nebyl pilový kotouč chráněný. Pokud by pila neúmyslně spadla na zem, mohl by se ochranný kryt zprohýbat. Zajistěte, aby byl ochranný kryt volně pohyblivý a při všech úhlech a hloubkách řezu se nedotýkal ani pilového kotouče ani jiných dílů. b) Zkontrolujte stav a funkci pružiny ochranného krytu. Pokud ochranný kryt a pružina nepracují bezvadně, nechte na pile před používáním provést servis. Poškozené díly, lepkavé usazeniny nebo nahromadění třísek způsobují, že spodní ochranný kryt pracuje zpomaleně.89 c) U “zanořovacího řezu”, který nebude proveden pravoúhle, zajistěte základovou desku pily proti bočnímu posunutí. Boční posunutí může vést k sevření pilového kotouče a tím ke zpětnému rázu. d) Pilu neodkládejte na pracovní stůl nebo na zem, aniž by ochranný kryt zakryl pilový kotouč. Nechráněný, dobíhající pilový kotouč pohybuje pilou proti směru řezání a řeže vše, co mu stojí v cestě. Mějte přitom na paměti dobu doběhu pily.

4) BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ODDĚLOVACÍ

BRUSKY a) K elektronářadí patřící ochranný kryt musí být spolehlivě namontovaný a nastavený tak, aby se dosáhla nejvyšší míra bezpečnosti, tzn. co možná nejmenší část brusného tělesa ukazovala nekrytá k obsluhující osobě. Držte se Vy a v blízkosti se nacházející osoby mimo rovinu rotujícího brusného kotouče. Ochranný kryt má chránit obsluhující osobu před úlomky a náhodným kontaktem s brusným tělesem. b) Pro Vaše elektronářadí používejte výhradně dělicí kotouče osazené diamantem. Jen to, že lze příslušenství na Vaše elektronářadí upevnit, nezaručuje žádné bezpečné použití. c) Dovolené otáčky nasazovacího nástroje musí být nejméně tak vysoké jako nejvyšší otáčky uvedené na elektronářadí. Příslušenství, jež se otáčí rychleji než je dovoleno, může být zničeno. d) Brusná tělesa smějí být použita pouze pro doporučné možnosti nasazení. Např. nikdy nebruste boční plochou dělícího kotouče. Dělící kotouče jsou určeny k úběru materiálu hranou kotouče. Boční působení síly na tato brusná tělesa je může rozlámat. e) Pro Vámi zvolené dělící kotouče vždy používejte nepoškozené upínací příruby ve správné velikosti. Vhodné příruby podpírají kotouč a snižují tak nebezpečí prasknutí dělícího kotouče. f) Vnější rozměr a tloušťka nasazovacího nástroje musí odpovídat rozměrovým údajům Vašeho elektronářadí. Špatně dimenzované nasazovací nástroje nemohou být dostatečně stíněny nebo kontrolovány. g) Brusné kotouče a příruby musejí přesně lícovat na brusné vřeteno Vašeho elektronářadí. Nasazovací nástroje, které přesně nelícují na brusné vřeteno elektronářadí, se nerovnoměrně otáčejí, velmi silně vibruji a mohou vést ke ztrátě kontroly. h) Nepoužívejte žádné poškozené brusné kotouče. Před každým použitím kontrolujte brusné kotouče na odštěpky a praskliny. Pokud elektronářadí nebo brusný kotouč spadnou na zem, zkontrolujte, zda nejsou poškozené nebo použijte nepoškozený brusný kotouč. Když jste brusný kotouč zkontrolovali a nasadili, držte se Vy a v blízkosti se nacházející osoby mimo rovinu rotujícího brusného kotouče a nechte stroj jednu minutu běžet s nejvyšším počtem otáček. Poškozené brusné kotouče většinou v této testovací době prasknou.

i) Noste osobní ochranné vybavení 6. Podle aplikace

použijte ochranu celého obličeje, ochranu očí nebo ochranné brýle. Taktéž adekvátně noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, jež Vás ochrání před malými částicemi brusiva a materiálu. Oči mají být chráněny před odletujícími cizími tělísky, jež vznikají při různých nasazeních. Protiprachová maska či respirátor musejí při nasazení vznikající prach odfiltrovat. Pokud jste dlouho vystavení silnému hluku, můžete utrpět ztrátu sluchu. j) Dbejte u ostatních osob na bezpečnou vzdálenost k Vaší pracovní oblasti. Každý, kdo vstoupí do této pracovní oblasti, musí nosit osobní ochranné vybavení. Úlomky obrobku nebo zlomené nasazovací nástroje mohou odlétnout a způsobit poranění i mimo přímou pracovní oblast. k) Pokud provádíte práce, při kterých může nasazovací nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak držte elektronářadí na izolovaných plochách rukojeti. Kontakt s vedením pod napětím může přivést napětí i na kovové díly elektronářadí a vést k úderu elektrickým proudem. l) Držte síťový kabel daleko od otáčejících se nasazovacích nástrojů. Když ztratíte kontrolu nad elektronářadím, může být přerušen nebo zachycen síťový kabel a Vaše paže nebo ruka se může dostat do otáčejícího se nasazovacího nástroje. m) Nikdy neodkládejte elektronářadí dříve, než se nasazovací nástroj dostal zcela do stavu klidu. Otáčející se nasazovací nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektronářadím. n) Nenechte elektronářadí běžet po dobu, co jej nesete. Váš oděv může být náhodným kontaktem s otáčejícím se nasazovacím nástrojem zachycen a nasazovací nástroj se může zavrtat do Vašeho těla. o) Čistěte pravidelně větrací otvory Vašeho elektronářadí. Ventilátor motoru vtahuje do tělesa prach a silné nahromadění kovového prachu může způsobit elektrická rizika. p) Nepoužívejte elektronářadí v blízkosti hořlavých materiálů. Jiskry mohou tyto materiály zapálit. q) Nepoužívejte žádné nasazovací nástroje, které vyžadují kapalné chladící prostředky. Použití vody nebo jiných kapalných chladících prostředků může vést k úderu elektrickým proudem.

• Zpětný ráz je náhlá reakce v důsledku zaseknutého nebo zablokovaného otáčejícího se brusného kotouče. Zaseknutí nebo zablokování vede k náhlému zastavení rotujícího nasazovacího nástroje. Tím nekontrolované elektronářadí akceleruje v místě zablokování proti směru otáčení nasazovacího nástroje.

• Pokud se např. příčí nebo blokuje brusný kotouč v obrobku, může se hrana brusného kotouče, která se zanořuje do obrobku, zakousnout a tím brusný kotouč vylomit nebo způsobit zpětný ráz. Brusný kotouč se potom pohybuje k nebo od obsluhující osoby, podle směru otáčení kotouče na místě zablokování. Při tom mohou brusné kotouče i prasknout.

• Zpětný ráz je důsledek nesprávného nebo chybného použití elektronářadí. Lze mu zabránit vhodnými preventivními opatřeními, jak je následně popsáno. a) Držte elektronářadí dobře pevně a dejte Vaše tělo a paže do polohy, ve které můžete zachytit síly zpětného rázu. Je-li k dispozici, používejte vždy přídavnou rukojeť, abyste měli co největší možnost kontroly nad silami zpětného rázu nebo reakčních90 momentů při rozběhu. Obsluhující osoba může vhodnými preventivními opatřeními zvládnout síly zpětného rázu a reakčního momentu. b) Nedávejte Vaši ruku do blízkosti otáčejících se nasazovacích nástrojů. Nasazovací nástroj se při zpětném rázu může pohybovat přes Vaši ruku. c) Vyhýbejte se oblasti před a za rotujícím dělícím kotoučem. Pokud pohybujete dělícím kotoučem v obrobku pryč od sebe, může být v případě zpětného rázu elektronářadí s otáčejícím se kotoučem vymrštěno přímo na Vás. d) Zvlášť opatrně pracujte v místech rohů, ostrých hran apod. Zabraňte, aby se nasazovací nástroje odrazil od obrobku a vzpříčil. Rotující nasazovací nástroj je u rohů, ostrých hran a pokud se odrazí náchylný na vzpříčení se. Toto způsobí ztrátu kontroly nebo zpětný ráz. e) Nepoužívejte žádný článkový nebo ozubený pilový kotouč a též žádný segmentovaný diamantový kotouč se zářezy širokými více než 10 mm. Takové nasazovací nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektronářadím. f) Zabraňte blokování dělícího kotouče nebo příliš vysokému přítlaku. Neprovádějte žádné nadměrně hluboké řezy. Přetížení dělícího kotouče zvyšuje jeho namáhání a náchylnost ke vzpříčení nebo zablokování a tím možnost zpětného rázu nebo prasknutí brusného tělesa. g) Jestliže se dělící kotouč příčí nebo práci přerušíte, elektronářadí vypněte a vydržte v klidu než se kotouč zastaví. Nikdy se nepokoušejte ještě běžící dělící kotouč vytáhnout z řezu, jinak může následovat zpětný ráz. Zjistěte a odstraňte příčinu uvíznutí. h) Elektronářadí opět nezapínejte, dokud se nachází v obrobku. Nechte dělící kotouč nejprve dosáhnout svých plných otáček, než budete v řezu opatrně pokračovat. Jinak se může kotouč vzpříčit, vyskočit z obrobku nebo způsobit zpětný ráz.

i) Desky nebo velké obrobky podepřete, aby se

zabránilo riziku zpětného rázu od sevřeného dělícího kotouče. Velké obrobky se mohou pod svou vlastní hmotností prohnout. Obrobek musí být podepřen na obou stranách a to jak v blízkosti dělícího řezu tak i na okraji. j) Buďte obzvlášť opatrní u “kapsovitých řezů” do stávajících stěn nebo jiných míst, kam není vidět. Zanořující se dělící kotouč může při zaříznutí do plynových, vodovodních či elektrických vedení nebo jiných objektů způsobit zpětný ráz.

• Tento nástroj není určený pro používání osobami (včetně dětí) s omezenými fyzickými, smyslovými či mentálními schopnostmi, nebo s nedostatkem zkušeností a vědomostí, pokud na ně není dohlédnuto nebo nedostaly pokyny týkající se zacházení s nástrojem od osoby zodpovědné za jejich bezpečnost

• Před prvním použitím nástroje doporučujeme získání praktických informací

• Nářadí není vhodný k řezání za vlhka 3

• Před seřizováním, měněním pilových listů a příslušenství, vždy vytáhněte zástrčku nářadí z el. sítě

• Nikdy nástroj nepoužívejte k bočnímu broušení

• Pila se nesmí používat, je-li její přívodní šňůra poškozená; nechte si je kvalifikovaným pracovníkem vyměnit

• Nepoužívejte nástroj stacionárním způsobem (nástroj není určen pro provoz ve funkci stolu)

• Neopracovávajte žádný materiál obsahující azbest (azbest je karcinogenní)

• Nepoužívejte pro řezání železitých kovů (žhavé špony by mohly způsobit vznícení odsávání prachu)

• Při opracování kamene používejte odsávání prachu. Vysavač musí být schválen pro odsávání prachu z kameniva (používání tohoto zařízení snižuje rizika související s tvorbou prachu)

• Prach z látek, jako jsou barvy obsahující olovo, některé druhy dřeva, minerály a kovy, může být škodlivý (kontakt s prachem nebo jeho vdechnutí může způsobit alergickou reakci a/nebo vyvolat respirační choroby u obsluhy nebo přihlížejících); noste protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit

• Některé druhy prachu jsou klasifikovány jako karcinogenní (například dubový a bukový prach) zejména ve spojení s přísadami pro úpravu dřeva; noste protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit

• Dodržujte stanovená nařízení pro práci v prašném prostředí

• SKIL zajistí bezvadnou funkci nářadí pouze tehdy, používáte-li původní značkové

• Používejte pouze příslušenství, jejichž dovolené otáčky jsou alespoň tak vysoké jako nejvyšší otáčky stroje naprázdno

• Používejte pouze listy pily/řezné kotouče s minimálním průměrem 85 mm, maximálním průměrem 89 mm a otvorem pro vřeteno 10 mm

• Nikdy nepoužívejte brusné kotouče s tímto nářadím

• Vždy zkontrolujte, zda je napájecí napětí stejné jako napětí uvedené na typovém štítku nástroje

• Vrtačku nepoužívejte je-li navlhlá a nepracujte v blízkosti snadno zápalných nebo výbušných materiálů; před zahájením práce je odstraňte

• Seznamte se s ovládacími prvky a správným použitím nástroje

• Před začátkem řezání odstraňte z řezané dráhy všechny překážky jak nahoře tak vespod obrobku

• Zajistěte obráběný díl (obráběný díl uchycený pomocí upínacích zařízení nebo ve svěráku je mnohem bezpečnější než v ruce)

• Použijte vhodné hledací přístroje k vyhledání skrytých přívodních vedení nebo přizvěte místní dodavatelskou společnost (kontakt s el. vedením může vést k požáru a elektrickému úderu; poškození plynového vedení může vést k explozi; proniknutí do vodovodního potrubí může způsobit věcné škody nebo elektrický úder)

• Používejte zcela rozvinuté a bezpečné prodlužovací šňůry o kapacitě 16 ampér

• Hladina hluku může při práci přesáhnout 85 dB(A); vhodným prostředkem si chraňte udi

• Šňůru udržujte vždy mimo dosah pohyblivých částí nástroje; šňůru nasměrujte dozadu, pryč od nástroje

• Nikdy nepoužívejte nářadí bez originálního chrániče

• Nezkoušejte řezat extrémně malé výrobky91

• Nepoužívejte nástroj nad hlavou (při práci s nástrojem nad hlavou není nástroj dostatečně pod kontrolou uživatele)

• V případě zaseknutí nářadí či jiné závady okamžitě nářadí vypněte a vytáhněte zástrčku z el. sítě

• Jestliže přívodní šňůru při práci podkodíte nebo proříznete, nedotýkejte se jí a okamžitě ji vytáhněte ze síťové zásuvky

• Jakmile se hodláte vzdálit od nářadí, měl byste ho vypnout a vyčkat, dokud se pohybujíci části nezastaví

• Po vypnutí nástroje nikdy nezastavujte otáčení příslušenství tlakem ze strany

VYSVĚTLENÍ SYMBOLŮ NA NÁŘADÍ

4 Před použitím si přečtěte návod k použití 5 Dvojitá izolace (není nutný zemnicí drát) 6 Noste ochranné brýle a ochranu sluchu 7 Nářadí nevyhazujte do komunálního odpadu OBSLUHA

• Zapnuto/vypnuto 8 - spusťte nástroj nejprve zatlačením tlačítka A vpřed a poté zatažením spínače B - vypnete nářadí uvolněním přepínače B

• Nastavení hloubky řezu (0-28,5 mm) 9 - uvolněte páčku C - nastavte požadovanou hloubku řezu pomocí stupnice D - utáhněte páčku C - pro optimální kvalitu řezu by pilový list neměl zasahovat více než 3 mm pod obrobek ! pouze při použití pilové listy s průměrem 89 mm, skutečná hloubka řezu souhlasí s hloubkou řezu uvedenou na stupnici D (pro skutečnou hloubku řezu použití tabulky jako reference) ! vždy proveďte nejdříve zkušební řez pro ověření skutečné linie řezu

• Odsávání prachu ! - připojte hadici vysavače E k přípojce F a vysavači dle nákresu ! dbejte, aby hadice odsávače při řezání nepřekážela spodnímu chrániči a obsluze nářadíe ! nepoužívejte vysavač při řezání kovu

• Výměna pilového listu @ ! rozpojte přívodní šňůru ! přesvědčte se, zda do úplného zastavení pilového listu - nastavte hloubku řezu na maximum - vyjměte klíče šestihranným G z držáku H - stiskněte blokovací tlačítko vřetene J a přidržujte jej během demontování šroubu kotouče K otáčením klíče šestihranným G PO SMĚRU HODINOVÝCH RUČIČEK (= stejným směrem, kterým ukazuje šipka na pilovém kotouči) ! blokovací tlačítko vřetene J stlačte pouze tehdy, když je nářadí v klidu - uvolněte blokovací tlačítko vřetene J - odstraňte upevňovací podložku L - stiskněte knoflík M palcem - zdvihněte desku N a vyjměte pilový kotouč ! vyměňte pilový list tak, aby zuby a šipka na pilovém listu směřovaly stejným směrem jako šipka na horním vodítku P - nasaďte podložku L - pevně utáhněte šroub kotouče K otáčením klíče šestihranným G PROTI SMĚRU HODINOVÝCH RUČIČEK a zároveň přidržujte stisknuté blokovací tlačítko vřetene J - uvolněte blokovací tlačítko vřetene J

• Použití nástroje # - nastavte požadovanou hloubku řezu - zapojte kabel do elektrické zásuvky (světélko Q se rozsvítí a ukazuje, že nástroj je připojen k elektrickému zdroji) $ - stiskněte knoflík M palcem - umístěte nářadí přední hranou paty na obrobek - naklánějte nástroj dopředu tak, aby indikátor trasy řezu R byly zarovnány s požadovanou linií řezu vyznačenou na řezaném předmětu ! ujistěte se, že zuby pilového listu nejsou zaseknuty do obrobku - zapněte nářadí ! dejte pozor na reakci nářadí při zapnutí motoru ! nářadí by neměl běžet na plný výkon před vniknutím do obrobku ! na nástroj netlačte příliš (tlačte na něj zlehka a plynule, abyste zamezili přehřívání hrotů čepele, a pokud řežete plast, také tavení plastu) ! při práci vždy držte nástroj v šedě zabarvené oblasti rukojeti % - tlak po ukončení řezání vypněte nářadí uvolňováním spouště B ! před vyjmutím nářadí z obrobku nejdříve sečkejte do úplného zastavení pilového listu

• Ponorné řezání ^ - zapněte nářadí ! nářadí by neměl běžet na plný výkon před vniknutím do obrobku - stiskněte knoflík M palcem - naklánějte nástroj dopředu tak, aby indikátor trasy řezu R byly zarovnány s požadovanou linií řezu vyznačenou na řezaném předmětu - postupně posouvejte nástroj kupředu ! nikdy neveďte nářadí ve zpátečním směru

• Paralelní doraz S & - k provádění přesných řezů podél hrany obrobku - může být připevněn ke kterékoliv straně paty Nastavení paralelního dorazu - uvolněte kliku T - nastavte na požadovanou šířku řezání použitím stupnice paralelního dorazu (použijte indikátor trasy řezu R jako 0-voditko) - utáhněte kliku T

• Používejte pouze ostré pilového listy správného typu * - pilový kotouč z tvrzené oceli V 2 použijte tehdy, hodláte-li řezat dřevo, hliník, plastové hmoty nebo různé druhy lepeného vrstveného dřeva - diamantový kotouč W 2 použijte tehdy, hodláte-li řezat keramiku nebo dlažbu - pilového listy z tvrdých kovů X 2 mají až 30 krát delší životnost než běžné pilového listy92

• Řezání velkých panelů ( - přiložte panel přiléhavě k řezací podlaze, stolu nebo lavici ! nastavte hloubku řezu tak, aby umožňovala prořezání pouze panelu, nikoliv podložky - v případě, že paralelní doraz nebude svým rozsahem postačovat požadované šířce řezu, přitiskněte k panelu přímou dřevěnou lištu jako vodítka veďte pravou stranu paty podél této lišty

• Řezání bez štěpení - řezy provádějte vždy na rubu materiálu (lícem dolů) - na obrobek upevněte dvěma upínacímí svorkami masívní kus dřeva

• Další tipy najdete na www.skil.com

• Tento nástroj není určen k profesionálnímu použití

• Nástroj a přívodní šňůru udržujte čisté (zejména větrací štěrbiny Y 2) ! před čištěním odpojte zástrčku

• Prostor kolem spodního ochranného krytu Z 2 vždy udržujte v čistotě (odstraňte prach a třísky vyfoukáním stlačeným vzduchem nebo kartáčem)

• Pilové listy čistěte okamžitě po jejich použití (především od pryskyřice a lepidla)

• Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše nástroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí firmy SKIL - zašlete nástroj nerozebraný spolu s potvrzením o nákupu své prodejně nebo nejbližšímu servisu značky SKIL (adresy a servisní schema nástroje najdete na www.skil.com)

• Elektrické nářadí, doplňky a balení nevyhazujte do komunálního odpadu (jen pro státy EU) - podle evropské směrnice 2012/19/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí, musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování - symbol 7 na to upozorňuje

• Měřeno podle EN 60745 činí tlak hlukové vlny tohoto přístroje 94 dB(A) a dávka hlučnosti 105 dB(A) (standardní odchylka: 3 dB), a vibrací ✱ m/s² (vektorový součet tří os; nepřesnost K = 1,5 m/s²) ✱ řezání dřeva 2,9 m/s² ✱ řezání kovu 2,8 m/s² ✱ řezání dlaždic 2,8 m/s²

• Úroveň vibrací byla měřena v souladu se standardizovaným testem podle EN 60745; je možné ji použít ke srovnání jednoho přístroje s druhým a jako předběžné posouzení vystavování se vibracím při používání přístroje k uvedeným aplikacím - používání přístroje k jiným aplikacím nebo s jiným či špatně udržovaným příslušenstvím může zásadně zvýšit úroveň vystavení se vibracím - doba, kdy je přístroj vypnutý nebo kdy běží, ale ve skutečnosti není využíván, může zásadně snížit úroveň vystavení se vibracím ! chraňte se před následky vibrací tak, že budete dbát na údržbu přístroje a příslušenství, budete si udržovat teplé ruce a uspořádáte si své pracovní postupy

Kompaktná píla na viacero druhov materiálu 5330 ÚVOD

• Oboznámte sa s ovládacími prvkami a správnym použitím nástroja

4 Pred použitím si prečítajte návod na obsluhu 5 Dvojitá izolácia (nevyžaduje sa uzemňovací kábel) 6 Používajte ochranné okuliare a tlmiče hluku na uši 7 Nástroj nevyhadzujte do komunálneho odpadu POUŽITIE

• Viac rád nájdete na www.skil.com

• Hneď po použití očistite pílový kotúč (obzvlášťod živice a lepidla)
