Tekniske specifikationer	Cirkelsav, effekt 1200 W, klinge diameter 190 mm, tomgangshastighed 5000 omdr./min
Anvendelse	Ideel til skæring af træ, plader og lignende materialer, egnet til gør-det-selv og byggearbejde
Vedligeholdelse og reparation	Kontroller regelmæssigt klingens tilstand, rengør savsmuld, smør bevægelige dele efter behov
Sikkerhed	Brug beskyttelsesbriller, handsker, og sørg for at klingen er korrekt monteret før brug
Generelle oplysninger	Vægt 4,2 kg, 2 års garanti, inkluderer en skæreguide og en adapter til støvsuger

Ofte stillede spørgsmål - 5330 AA SKIL

Hvordan samler jeg SKIL 5330 AA saven?

For at samle SKIL 5330 AA saven skal du følge instruktionerne i brugervejledningen. Sørg for, at alle dele er til stede, og saml dem i den angivne rækkefølge.

Hvordan skifter jeg klingen på SKIL 5330 AA saven?

For at skifte klingen skal du afbryde saven og bruge den medfølgende nøgle til at løsne klingebolten. Fjern den brugte klinge og monter den nye, og sørg for at fastgøre den ordentligt.

Hvad gør jeg, hvis saven ikke starter?

Kontroller først, at saven er korrekt tilsluttet, og at stikkontakten fungerer. Hvis den stadig ikke starter, skal du kontrollere strømkablet for skader.

Hvordan justerer jeg skæredybden?

For at justere skæredybden skal du bruge justeringshåndtaget på siden af saven. Flyt det til den ønskede dybde, og lås det på plads.

Hvilke typer klinger er kompatible med SKIL 5330 AA saven?

SKIL 5330 AA saven er kompatibel med klinger med en diameter på 30,5 cm. Sørg for at vælge klinger, der passer til det materiale, du ønsker at skære.

Hvordan rengør jeg saven efter brug?

Afbryd saven, og brug en fugtig klud til at rengøre overfladen. Undgå at bruge aggressive kemikalier. Sørg også for at fjerne alle trærester og støv.

Hvad er garantien på SKIL 5330 AA saven?

SKIL 5330 AA saven er normalt dækket af en 2-årig garanti. Se brugervejledningen eller SKILs hjemmeside for flere oplysninger om garantibetingelserne.

Hvordan kontakter jeg SKILs kundeservice?

For at kontakte SKILs kundeservice kan du besøge deres hjemmeside for at finde kontaktoplysninger for dit område eller ringe til kundeservicenummeret, der er angivet i brugervejledningen.

BRUGSANVISNING 5330 AA SKIL

EU-overensstemmelseserklæring Kompakt sav til flere materialer Typenummer Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstemmelse med alle gældende bestemmelser i følgende direktiver og forordninger og opfylder følgende standarder. Tekniske bilag ved:

• Dette værktøj er beregnet til at udføre længde- og tværsnitsavning i træ, spånplade, krydsner, aluminium, iser, sten, plastik og lette byggematerialer, der holdes i en fast position

• Værktøjet er kun beregnet til at lave korte snit

• Dette værktøj er ikke beregnet til professionelt brug

• Læs denne brugsanvisning omhyggeligt igennem, inden støvsugeren bruges, og gem brugsanvisningen til senere brug 4 TEKNISKE DATA 1

A Sikkerhedsafbryder B Udløserkontakt C Klemme til indstilling af skæredybde D Skala for skæredybde E Støvudsugningsslange F Tilslutning for støvudsugning G Sekskantnøgle H Opbevaring for stiftnøgle J Spindellåseknap K Klingebolt L Spændeange M Knap til indstiksskæring N Fodplade P Øverste afskærmning Q Indikatorlys “Tændt” R Savlinie-indikator S Sidestyr T Knap til justering af save-gærde V Hærdede stålsavklinge W Diamantskive X Hårdmetalsavklinge Y Ventilationshuller Z Nederste afskærmning43 SIKKERHED

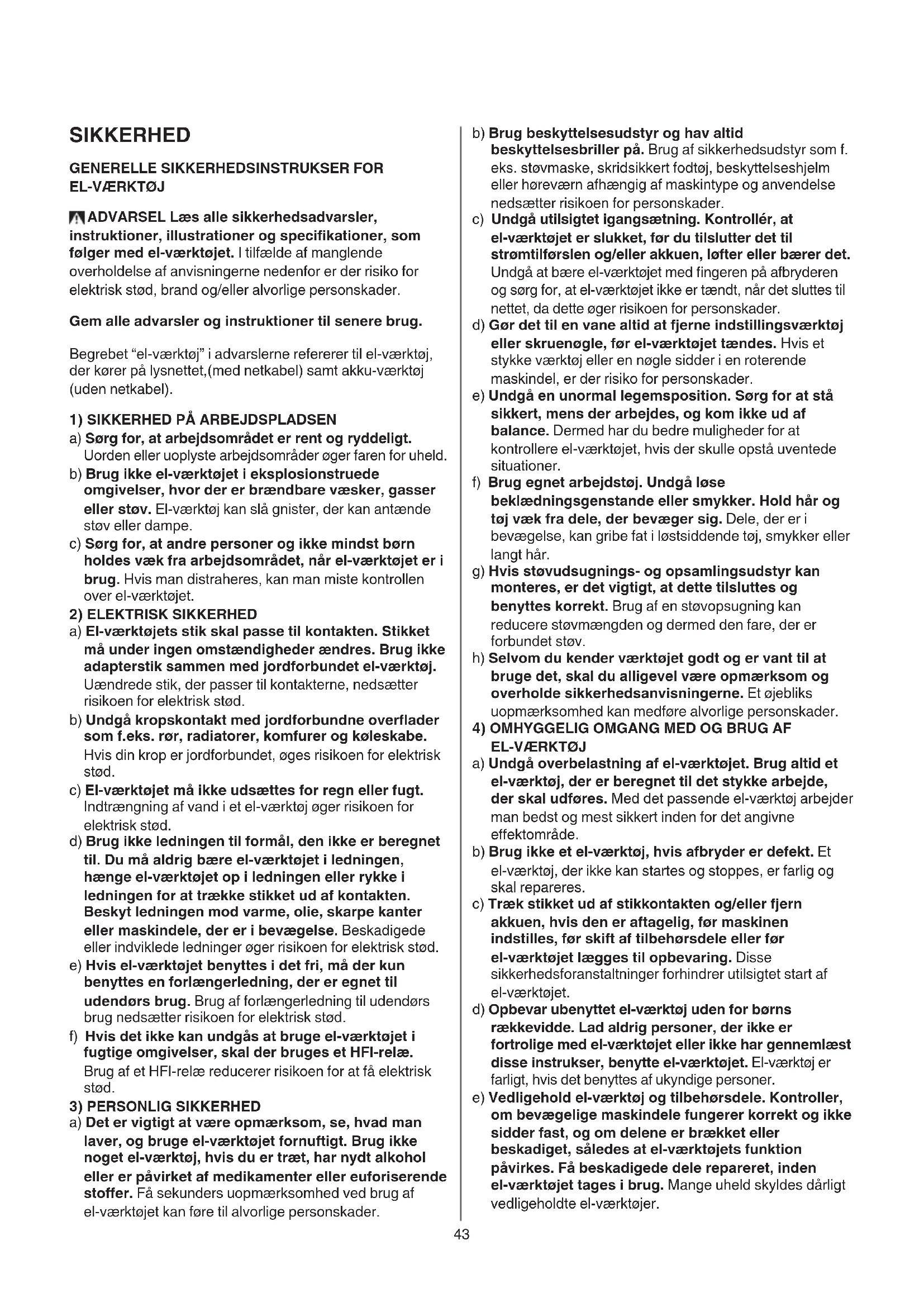

ADVARSEL Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Gem alle advarsler og instruktioner til senere brug. Begrebet “el-værktøj” i advarslerne refererer til el-værktøj, der kører på lysnettet,(med netkabel) samt akku-værktøj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sørg for, at arbejdsområdet er rent og ryddeligt. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over el-værktøjet.

2) ELEKTRISK SIKKERHED

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) El-værktøjet må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

3) PERSONLIG SIKKERHED

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med ngeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv. h) Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

a) Undgå overbelastning af el-værktøjet. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne eektområde. b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern akkuen, hvis den er aftagelig, før maskinen indstilles, før skift af tilbehørsdele eller før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instrukser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer.44 f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer. h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.

a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

FARE : Hold fingrene væk fra saveområdet og savklingen. Holdes saven med begge hænder, kan disse ikke kvæstes af savklingen. b) Stik ikke hånden ind under arbejdsemnet. Skærmen kan ikke beskytte Dem mod savklingen neden under arbejdsemnet. c) Justerer dybdeindstillingen efter arbejdsstykket. Mindre end en hel tand på saveklingen skal være synlig på undersiden af arbejdsstykket. d) Hold aldrig det emne, der skal saves i, i hånden eller hen over benet. Sikre emnet på en stabil holder. Det er vigtigt at fastgøre emnet godt for at minimere fare for kropskontakt, klemning af savkling eller tab af kontrol. e) Hold altid kun el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller værktøjets eget kabel. Kontakt med en spændingsførende ledning sætter også metaldele under spænding, hvilket fører til elektrisk stød. f) Når De saver på langs ad årerne, skal De altid bruge et sidestyr eller et lige stykke træ som styr. Det giver større præcision og nedsætter risikoen for at savklingen sætter sig fast. g) Anvend altid savklinger i den rigtige størrelse og med passende boring (f.eks. stjerneformet eller rund). Savklinger, der ikke passer til savens monteringsdele, løber ikke rundt, hvorved du taber kontrollen. h) Anvend aldrig beskadigede eller forkerte savklingeskiver eller -bolte. Savklingeskiver og -bolte er specielt konstrueret til Deres sav for optimal præstation og sikker anvendelse.

• Tilbageslag er en pludselig reaktion på en fastklemt, blokeret eller forkert indstillet savklinge, som får saven til at løfte sig op og ud af arbejdsemnet mod brugeren

• Når savklingen er fastklemt eller blokeret, fordi savsnittet lukker sig, går savklingen i stå og motorreaktionen driver hurtigt saven tilbage mod brugeren

• Hvis savklingen bliver skæv eller forkert rettet ind i savsnittet, kan tænderne på savklingens bagkant trænge ned i træets overade, hvilket får savklingen til at komme ud af savsnittet og blive kastet tilbage mod brugeren

• Tilbageslag er resultatet af værktøjsmisbrug og/eller forkerte arbejdsmetoder eller -forhold og kan undgås ved at træe nedenstående korrekte forholdsregler a) Hold godt fast i saven med begge hænder og anbring armene således, at De kan modstå tilbageslagskræfterne. Stå med kroppen ved siden af savklingen, ikke på linje med savklingen. Tilbageslag kan bevirke, at saven kastes tilbage, men hvis der træes de korrekte forholdsregler, kan brugeren klare tilbageslagskræfterne. b) Hvis savklingen sætter sig fast eller når savearbejdet af en eller anden grund afbrydes, skal afbryderen slippes og saven holdes ubevægelig i materialet, indtil savklingen står fuldstændigt stille. Forsøg aldrig at fjerne saven fra arbejdsemnet eller at trække saven baglæns, mens savklingen er i bevægelse, da der ellers kan opstå tilbageslag. Find årsagen til at savklingen har sat sig fast og ret fejlen. Pas på ikke at save i søm eller skruer. c) Når saven startes i arbejdsemnet igen, anbring savklingen midt i savsnittet og sørg for at savtænderne ikke griber ind i arbejdsemnet. Hvis savklingen sætter sig fast, kan den bevæge sig opad eller blive kastet tilbage fra arbejdsemnet, når saven startes igen. d) Understøt store arbejdsemner for at minimere risikoen for at savklingen klemmes fast og slås tilbage. Store arbejdsemner har en tendens til at synke ned på midten under deres egen vægt, så der skal placeres understøtninger under arbejdsemnet i begge sider, tæt på snittet og i nærheden af emnets kant. e) Anvend aldrig en sløv eller beskadiget savklinge. Uskarpe eller forkert indstillede savklinger giver smalle snit, som forårsager stor friktion, får savklingen til at sætte sig fast og giver tilbageslag. f) Klingedybde- og smigskæringslåsehåndtag skal være stramme og sidde godt fast, før De begynder at save. Hvis savklingens indstilling ændrer sig under savningen, kan det bevirke, at savklingen sætter sig fast og giver tilbageslag. g) Vær særlig forsigtig, når der saves i bestående vægge eller andre områder, hvor man ikke har direkte indblik. Den neddykkende savklinge kan blokere i forbindelse med savning i skjulte genstande, hvilket kan føre til et tilbageslag.

3) BESKYTTELSESSKÆRMENS FUNKTION

a) Kontrollér altid før brug, at beskyttelsesskærmen lukker korrekt. Anvend ikke saven, hvis beskyttelsesskærmen ikke kan bevæges frit og den ikke lukker med det samme. Klem eller bind aldrig beskyttelsesskærmen fast; derved ville savklingen være ubeskyttet. Falder saven utilsigtet ned på jorden, kan beskyttelsesskærmen deformeres. Sikre, at beskyttelsesskærmen bevæger sig frit og at den hverken berører savklinge eller andre dele, når der udføres snitvinkler. b) Kontrollér fjedertilstanden og -funktionen for beskyttelsesskærmen. Sørg for at få saven vedligeholdt før brug, hvis beskyttelsesskærm og fjeder ikke fungerer korrekt. Beskadigede dele, klæbrige aejringer eller ophobede spåner er med til, at den nederste beskyttelsesskærm arbejder forsinket.45 c) Sikre ved “dyksnit”, der ikke udføres i en ret vinkel, savens grundplade mod forskydning ud til siden. En forskydning ud til siden kan medføre, at savklingen sætter sig i klemme, hvilket kan føre til tilbageslag. d) Saven må kun lægges fra på værktøjsbænken eller gulvet, hvis beskyttelsesskærmen dækker over savklingen. En ubeskyttet, efterløbende savklinge bevæger saven mod snitretningen og saver i alt, hvad der kommer i nærheden af saven. Overhold savens efterløbstid.

4) SIKKERHEDSINSTRUKSER TIL

SKÆRESLIBEMASKINER a) Beskyttelsesskærmen, der hører til el-værktøjet, skal være anbragt sikkert og indstillet på en sådan måde, at der nås maks. sikkerhed, dvs. at den mindst mulige del af slibeskiven skal pege hen imod betjeningspersonen. Hold dig selv og personer, der befinder sig i nærheden, uden for det niveau, hvor slibeskiven roterer. Beskyttelsesskærmen skal beskytte betjeningspersonen mod brudstykker og tilfældig kontakt med slibeskiven/slibestiften. b) Anvend udelukkende diamantbesatte skæreskiver til el-værktøjet. En mulig fastgørelse af tilbehøret til el-værktøjet sikrer ikke en sikker anvendelse. c) Den tilladte hastighed for indsatsværktøjet skal mindst være så høj som den max. hastighed, der er angivet på el-værktøjet. Tilbehør, der drejer hurtigere end tilladt, kan blive ødelagt. d) Slibeskiver/slibestifter må kun anvendes til de anbefalede formål. F.eks.: Slib aldrig med sideaden på en skæreskive. Skæreskiver er bestemt til materialeafslibning med kanten på skiven. Udsættes disse slibeskiver/ slibestifter for sidevendt kraftpåvirkning, kan de ødelægges. e) Anvend altid ubeskadigede spændeflanger i den rigtige størrelse, der passer til den valgte skæreskive. Egnede anger støtter skæreskiven og forringer således faren for brud på skæreskiven. f) Indsatsværktøjets udvendige diameter og tykkelse skal svare til målene på dit el-værktøj. Forkert målte indsatsværktøjer kan ikke afskærmes eller kontrolleres tilstrækkeligt. g) Slibeskiver og flanger skal passe nøjagtigt på el-værktøjets slibespindel. Indsatsværktøj, der ikke passer nøjagtigt på el-værktøjets slibespindel, drejer ujævnt, vibrerer meget stærkt og kan medføre, at man taber kontrollen. h) Anvend ikke beskadigede slibeskiver. Kontrollér altid slibeskiverne for afsplintning og revner, før de tages i brug. Tabes el-værktøjet eller slibeskiven på jorden, skal du kontrollere, om det eller den er beskadiget eller anvend en ubeskadiget slibeskive. Når slibeskiven er kontrolleret og indsat, skal du holde dig selv og personer, der befinder sig i nærheden, uden for det niveau, hvor slibeskiven roterer, og lad maskinen køre i et minut ved højeste hastighed. Beskadigede slibeskiver brækker for det meste i denne testtid.

i) Brug personligt beskyttelsesudstyr 6. Brug helmaske

til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter dig mod små slibe- og materialepartikler. Øjenene skal beskyttes mod fremmede genstande, der yver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal ltrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab. j) Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker fra emnet eller brækkede indsatsværktøjer kan yve væk og føre til kvæstelser også uden for det direkte arbejdsområde. k) Hold altid kun el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatstilbehøret kan ramme bøjede strømledninger eller el-værktøjets eget kabel. Kontakt med en spændingsførende ledning kan også sætte el-værktøjets metaldele under spænding, hvilket kan føre til elektrisk stød. l) Hold netkablet væk fra roterende indsatsværktøj. Taber du kontrollen over el-værktøjet, kan netkablet skæres over eller rammes, og din hånd eller din arm kan trækkes ind i det roterende indsatsværktøj. m) Læg aldrig el-værktøjet til side, før indsatsværktøjet står helt stille. Det roterende indsatsværktøj kan komme i kontakt med fralægningsaden, hvorved du kan tabe kontrollen over el-værktøjet. n) Lad ikke el-værktøjet køre, mens det bæres. Dit tøj kan blive fanget ved en tilfældig kontakt med det roterende indsatsværktøj, hvorved indsatsværktøjet kan bore sig ind i din krop. o) Rengør ventilationsåbningerne på dit el-værktøj med regelmæssige mellemrum. Motoren trækker støv ind i huset, og store mængder metalstøv kan være farligt rent elektrisk. p) Brug ikke el-værktøjet i nærheden af brændbare materialer. Gnister kan sætte ild i materialer. q) Brug ikke indsatsværktøj, der transporterer flydende kølemiddel. Brug af vand eller andre ydende kølemidler kan føre til elektrisk stød.

5) TILBAGESLAG OG TILSVARENDE ADVARSLER

• Tilbageslag er en pludselig reaktion, som skyldes, at en roterende slibeskive har sat sig fast eller blokerer. Fastsættelse eller blokering fører til et pludseligt stop af det roterende indsatsværktøj. Derved accelereres et ukontrolleret el-værktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet.

• Sidder f.eks. en slibeskive fast eller blokerer i et emne, kan kanten på slibeskiven, der dykker ned i emnet, blive siddende, hvorved slibeskiven brækker af eller fører til et tilbageslag. Slibeskiven bevæger sig så hen imod eller væk fra betjeningspersonen, afhængigt af skivens drejeretning på blokeringsstedet. I denne forbindelse kan slibeskiver også brække.

• Et tilbageslag skyldes forkert eller fejlbehæftet brug af el-værktøjet. Det kan forhindres ved at træe egnede forsigtighedsforanstaltninger, der beskrives i det følgende. a) Hold godt fast i el-værktøjet og sørg for at både krop og arme befinder sig i en position, der kan klare tilbageslagskræfterne. Anvend altid ekstrahåndtaget, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslagskræfterne eller reaktionsmomenterne, når maskinen kører op i hastighed. Betjeningspersonen kan beherske tilbageslags- og reaktionskræfterne med egnede forsigtighedsforanstaltninger.46 b) Sørg for at din hånd aldrig kommer i nærheden af de roterende indsatsværktøjer. Indsatsværktøjet kan bevæge sig hen over din hånd i forbindelse med et tilbageslag. c) Undgå området for og bag ved den roterende skæreskive. Bevæger du skæreskiven i emnet væk fra dig selv, kan el-værktøjets roterende skive slynges direkte ind mod dig i tilfælde af et tilbageslag. d) Arbejd særlig forsigtig i områder som f.eks. hjørner, skarpe kanter osv. Forhindre at indsatsværktøjer slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast, når det anvendes i hjørner, skarpe kanter eller hvis det springer tilbage. Dette medfører, at man taber kontrollen eller til tilbageslag. e) Brug ikke kæde- eller tandet savklinge samt ikke segmenteret diamantskive med mere end 10 mm brede slidser. Sådant indsatsværktøj fører hyppigt til tilbageslag eller at man taber kontrollen over el-værktøjet. f) Undgå at skæreskiven blokerer eller får for højt modtryk. Foretag ikke meget dybe snit. Overbelastes skæreskiven, øges skivens belastning og der er større tendens til, at skiven kan sætte sig i klemme eller blokere, hvilket igen kan føre til tilbageslag eller brud på slibeskiven/slibestiften. g) Sidder skæreskiven i klemme eller afbryder du arbejdet, slukkes el-værktøjet og maskinen holdes roligt, til skiven er stoppet. Forsøg aldrig at trække skæreskiven ud af snittet, mens den roterer, da dette kan føre til et tilbageslag. Lokalisér og afhjælp fejlen. h) Tænd ikke for el-værktøjet, så længe den befinder sig i emnet. Sørg for at skæreskiven når op på sit fulde omdrejningstal, før du forsigtigt fortsætter snittet. Ellers kan skiven sætte sig i klemme, springe ud af emnet eller forårsage et tilbageslag.

i) Understøt plader eller store emner for at reducere

risikoen for et tilbageslag som følge af en fastklemt skæreskive. Store plader kan bøje sig under deres egen vægt. Emnet skal støttes på begge sider, både i nærheden af skæresnittet og ved kanten. j) Vær særlig forsigtig ved „lommesnit“ i bestående vægge eller andre områder, hvor man ikke har direkte indblik. Den neddykkende skæreskive kan forårsage et tilbageslag, når der skæres i gas- eller vandledninger, elektriske ledninger eller andre genstande. EKSTRA SIKKERHEDSFORSKRIFTER GENERELT

• Dette værktøj er ikke beregnet til brug for personer (herunder børn), der har nedsatte fysiske, sensoriske eller mentale evner eller mangel på erfaring og viden, med mindre disse personer er blevet givet instruktion og supervision i brugen af værktøjet fra en person, som er ansvarlig for deres sikkerhed

• Inden værktøjet anvendes første gang, anbefales det, at man modtager praktisk undervisning

• Dette værktøj er ikke egnet til vandsavning 3

• Fjern altid først stikket fra kontakten, førend De foretager nogle ændringer eller skifter tilbehør

• Anvend aldrig værktøjet til sidelæns slibning

• Brug ikke værktøjet, hvis kablet er beskadiget; få det skiftet ud af en anerkendt fagmand

• Du må ikke betjene det elektriske værktøj stationært (det er ikke beregnet til brug med et savbord)

• Bearbejd ikke asbestholdigt materiale (asbest er kræftfremkaldende)

• Du må ikke save i jernholdige metaller (røde, varme metalspåner kan antænde støvudsugningsanordningen)

• Når du arbejder med sten, skal du bruge støvudsugningsanordningen; støvsugeren skal være godkendt til udsugning af støv fra sten (brug af dette udstyr reducerer støvrelaterede farer)

• Støv fra materiale som f.eks. maling, der indeholder bly, nogle træsorter, mineraler og metal kan være skadeligt (kontakt med eller indånding af støvet kan forårsage allergiske reaktioner og/eller sygdomme i luftvejene hos den, der anvender værktøjet, eller hos omkringstående); bær en støvmaske og arbejd med en støvudsugningsanordning, hvor en sådan kan sluttes til

• Visse slags støv er klassiceret som kræftfremkaldende (som f.eks. støv fra eg og bøg) især i forbindelse med tilsætningsstoer til træbehandling; bær en støvmaske og arbejd med en støvudsugningsanordning, hvor en sådan kan sluttes til

• Følg de nationale krav, hvad angår støv, for de materialer, du ønsker at arbejde med TILBEHØR

• SKIL kan kun sikre en korrekt funktion af værktøjet, hvis der benyttes originalt tilbehør

• Der må kun benyttes tilbehør, hvis godkendte omdrejningstal er mindst så højt som værktøjets max. omdrejningstal i ubelastet tilstand

• Brug kun savklinger/skæreskiver med en min. diameter på 85 mm, en maks. diameter på 89 mm og et spindelhul på 10 mm

• Anvend aldrig slibeskiver til dette værktøj INDEN BRUG

• Kontrollér altid at forsyningsspændingen er den samme som den spænding, der er anført på værktøjets navneskilt

• Undgå skader forårsaget af skruer, søm eller andre materialer i arbejdsstykket; fjern disse før De begynder at arbejde

• Gør dig bekendt med kontrollerne og den korrekte brug af værktøjet

• Fjern alle genstande såvel ovenpå som nedenunder savlinien, før De begynder at save

• Fastgør emnet (det er sikrere at holde emner i en fastgøringsanordning eller skruestik end med hånden)

• Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab (kontakt med elektriske ledninger kan føre til brand og elektrisk stød; beskadigelse af en gasledning kan føre til eksplosion; brud på et vandrør kan føre til materiel skade eller elektrisk stød)

• Anvend helt udrullede og sikre forlængerledninger med en kapacitet på 16 A UNDER BRUG

• Under arbejde med værktøjet kan lydniveauet overstige 85 dB(A); brug høreværn

• Hold altid ledningen væk fra værktøjets bevægelige dele; før altid ledningen bagud, væk fra værktøjet

• Brug aldrig værktøjet uden den originale beskyttelsesskærm47

• Forsøg ikke at save ekstremt små arbejdsstykker

• Arbejd ikke med det elektriske værktøj over hovedet (der kan ikke sikres tilstrækkelig kontrol over det elektriske værktøj i denne arbejdsstilling)

• I tilfælde af blokering eller ved elektrisk eller mekanisk fejlfunktion, afbryd straks værktøjet og tag stikket ud af kontakten

• Hvis kablet beskadiges eller skæres over under arbejdet, ikke berør kablet, og straks træk ud stikket EFTER BRUG

• Efter endt arbejde skal afbryderen afbrydes og alle bevægelige dele være stoppet før værktøjet sættes til side

• Efter at man har slukket for værktøjet, må man aldrig standse tilbehørets rotation ved at påføre en sidelæns kraft mod det FORKLARING TIL SYMBOLERNE PÅ VÆRKTØJET 4 Læs instruktionen inden brugen 5 Dobbelt isolering (jordforbindelse unødvendig) 6 Brug beskyttelsesbriller og høreværn 7 Værktøj må ikke bortskaes som almindeligt aald BETJENING

• Tænd/sluk 8 - start værktøjet ved først at trykke knappen A fremad og derefter trække i kontakten B - sluk værktøjet ved at slippe udløserkontakten B

• Indstilling af savdyben (0-28,5 mm) 9 - løsn klemmen C - indstil den ønskede skæredybde ved hjælp af skalaen D - spænd klemmen C - for at opnå et perfekt kvalitetssnit bør savklingen ikke rage mere end 3 mm nedenfor arbejdsemnet ! kun ved brug af klinger med en diameter på 89 mm, vil savdybden svare til den angivne værdi på savdybdeskalaen D (for den faktiske skæredybde skal du bruge tabellen 0 som reference) ! udfør altid et prøve snit, for at kontrollere den aktuelle savlinje

• Støvopsugning ! - forbind støvsugerslangen E til tilslutning F og støvsuger som illustreret ! lad aldrig støvsugerslangen komme i kontakt med underskærmen eller savningen ! brug ikke støvsuger ved savning i metal

• Udskifting af savklinge @ ! træk stikket ud af kontakten ! vær sikker på, at savklingen står fuldstændigt stille - indstil skæredybde til maksimal - tag stiftnøglen G ud af opbevaringspladsen H - tryk på spindellåseknappen J og hold den nede, mens klingebolten fjernes K ved at dreje stiftnøglen G MED URET (= i samme retning som pilen, der er trykt på savklingen) ! tryk kun på spindellåseknappen J, når værktøjet ikke bevæger sig - udløs spindellåseknappen J - fjern angen L - tryk knappen M ind med tommelngeren - løft foden op N og fjern savklingen ! udskift savklingen med savtænderne og pilen trykt på savklingen pegende i samme retning som pilen på den øverste afskærmning P - montér angen L - stram klingebolten K ved at dreje stiftnøglen G IMOD URET, mens der trykkes på spindellåseknappen J - udløs spindellåseknappen J

• Betjening af værktøjet # - indstil den ønskede savdybde - sæt stikket i en stikkontakt (indikatorlyset Q tændes og viser, at strømmen er tilsluttet) $ - tryk knappen M ind med tommelngeren - placer værktøjet med forenden af fodenden adt imod arbejdsemnet - vip værktøjet fremad med savlinie-indikatoren R på linje med den ønskede savelinje markeret på arbejdsemnet ! sørg for at savtænderne ikke griber ind i arbejdsemnet - tænd værktøjet ! vær opmærksom på det pludselige ryk når værktøjet startes ! værktøjet skal køre med max. hastighed inden savklingen berørerarbejdsemnet ! overbelast ikke værktøjet (anvend et let og vedvarende tryk for at undgå overophedning af savklinger og, i tilfælde af skæring af plastik, at smelte plastikmaterialet) ! under arbejde, hold altid om værktøjet på de grå markerede grebsområde(r) % - når De er færdig med savningen, sluk værktøjet ved at slippe afbryderen B ! vær sikker på, at savklingen står fuldstændigt stille, førend De løfter værktøjet væk fra arbejdsemnet

• Dyksavning ^ - tænd værktøjet ! værktøjet skal køre med max. hastighed inden savklingen berørerarbejdsemnet - tryk knappen M ind med tommelngeren - vip værktøjet fremad med savlinie-indikatoren R på linje med den ønskede savelinje markeret på arbejdsemnet - bevæg værktøjet gradvist fremover ! før aldrig værktøjet bagover

• Sidestyr S & - til præcise snit langs kanten af arbejdsemnet - kan sættes ind på begge sider af foden Justering af sidestyret - løsn knappen T - justér til den ønskede savbredde ved hjælp af skalaen på sidestyret (brug savlinie-indikatoren R som 0-reference) - spænd knappen T

• Brug kun skarpe savklinger af den korrekte type * - brug den hærdede stålsavklinge V 2 for at skære i træ, aluminium, plastik og alle former for lamineret træ - brug diamantskiven W 2 for at skære i keramik og iser - hårdmetalsavklinger X 2 holder skæret op til 30 gange længere end alm. klinger48

• Savning af store emner ( - støt emnet tæt på snittet, enten på gulvet, bordet eller arbejdsbænken ! indstil savdybden således at De saver gennem emnet og ikke gennem det som støtter emnet - hvis sidestyret ikke er langt nok til den ønskede savbredde, så fastgør et lige stykke træ som styr og før højre side af foden imod dette styr

• Splintfri savning - læg altid den pæneste side af arbejdsemnet nedad - fastspænd et lige stykke træ på arbejdsstykket ved hjælp af 2 tvinger

• For ere tips se www.skil.com VEDLIGEHOLDELSE/SERVICE

• Dette værktøj er ikke beregnet til professionelt brug

• Hold værktøjet og ledningen ren (især ventilationshullerne Y 2) ! træk stikket ud før rensning

• Hold altid området omkring den nederste afskærmning Z 2 rent (fjern støv og spåner ved at blæse det ud med trykluft eller med en børste)

• Rengør savklingen straks efter brug (specielt for harpiks og lim)

• Skulle el værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for SKIL- elektroværktøj - send den uskilte værktøjet sammen med et købsbevis til forhandleren eller nærmeste SKIL serviceværksted (adresser og reservedelstegning af værktøjet ndes på www.skil.com) MILJØ

• Elværktøj, tilbehør og emballage må ikke bortskaffes som almindeligt affald (kun for EU-lande) - i henhold til det europæiske direktiv 2012/19/EF om bortskaelse af elektriske og elektroniske produkter og gældende national lovgivning, skal brugt elværktøj indsamles separat og bortskaes på en måde, der skåner miljøet mest muligt - symbolet 7 erindrer dig om dette, når udskiftning er nødvendig

• Måles efter EN 60745 er lydtrykniveau af dette værktøj 94 dB(A) og lydeektniveau 105 dB(A) (standard deviation: 3 dB), og vibrationsniveauet ✱ m/s² (vektorsum for tre retninger; usikkerhed K = 1,5 m/s²) ✱ savning af træ 2,9 m/s² ✱ savning af metal 2,8 m/s² ✱ skæring af iser 2,8 m/s²

• Det vibrationsniveau er målt i henhold til den standardiserede test som anført i EN 60745; den kan benyttes til at sammenligne to stykker værktøj og som en foreløbig bedømmelse af udsættelsen for vibrationer, når værktøjet anvendes til de nævnte formål - anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsesniveauet betydeligt - de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget arbejde, kan reducere udsættelsesniveauet betydeligt ! beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre

• Bruk ikke verktøyet dersom kabel er skadet; få den skiftet ud af en anerkendt fagmand
