BRUKSANVISNING 5330 AA SKIL

EU-samsvarserklæring Kompakt universalsag til forskjellige materialer Produktnummer Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med alle relevante bestemmelser i direktivene og forordningene nedenfor og med følgende standarder. Teknisk dokumentasjon hos:

• Dette verktøyet er beregnet for saging i lengderetning og på tvers i tre, sponplate, kryssner, aluminium, iser, stein, plast og lette byggematerialer som holdes fast i posisjon

• Dette verktøyet er kun beregnet for korte snitt

• Dette verktøyet er ikke beregnet på profesjonell bruk

• Les denne instruksjonen nøye før bruk, og ta vare på den for fremtidig bruk 4 TEKNISKE DATA 1 VERKTØYELEMENTER 2 A Sikkerhetsbryter B Utløsningsbryter C Klemme for innstilling av kuttedybde D Skala for kuttedybde E Støvfjerningsslange F Kobling for støvfjerning G Sekskantnøkkel H Oppbevaring for sekskantnøkkel J Spindellåseknapp K Bladbolt L Klemens M Knapp for spaltekutt N Fotplate P Øvre vern Q Indikator “Strøm på” R Saglinje-indikator S Sidestiller T Knott for justering av sidestiller V Sagblad i herdet stål W Diamantskive X Hardmetallsagblad Y Ventilasjonsåpninger Z Underskjerm49 SIKKERHET

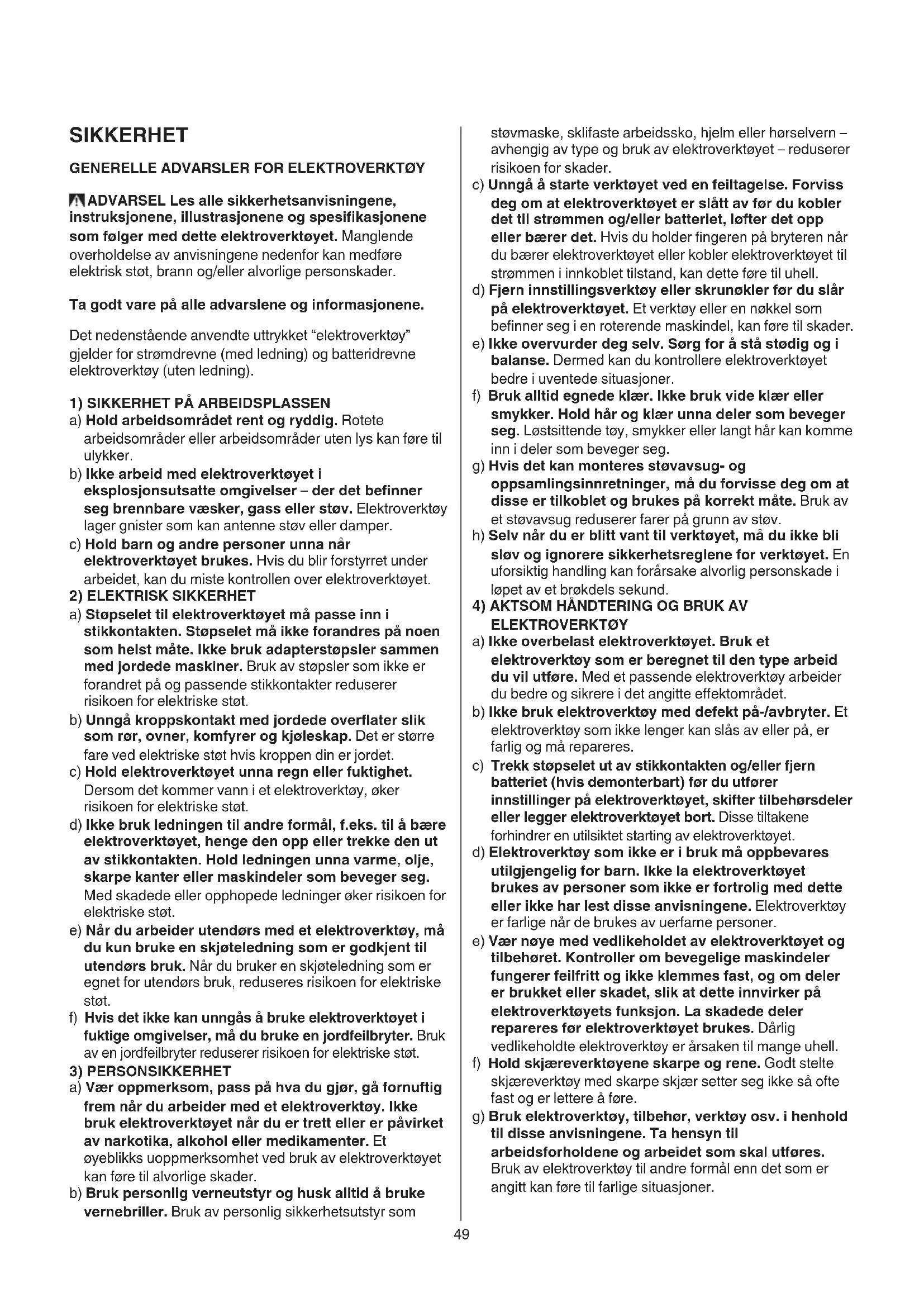

GENERELLE ADVARSLER FOR ELEKTROVERKTØY

ADVARSEL Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket “elektroverktøy” gjelder for strømdrevne (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) SIKKERHET PÅ ARBEIDSPLASSEN

a) Hold arbeidsområdet rent og ryddig. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) ELEKTRISK SIKKERHET

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. d) Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder ngeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som benner seg i en roterende maskindel, kan føre til skader. e) Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv. h) Selv når du er blitt vant til verktøyet, må du ikke bli sløv og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

4) AKTSOM HÅNDTERING OG BRUK AV

ELEKTROVERKTØY a) Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte eektområdet. b) Ikke bruk elektroverktøy med defekt på-/avbryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger elektroverktøyet bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La skadede deler repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.50 h) Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.

a) Maskinen din skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes elektroverktøyets sikkerhet. SIKKERHETSINSTRUKSJONER FOR UNIVERSALSAGER

FARE : Pass på at hendene ikke kommer inn i sagområdet og opp i sagbladet. Når begge hendene holder sagen, kan sagbladet ikke skade hendene. b) Ikke strekk hånden under arbeidsstykket. Skjermen kan ikke beskytte deg mot bladet under arbeidsstykket. c) Justér dybdeinnstillingen etter arbeidsstykket. Halvparten av den nederste tannen på sagbladet skal være synlig på undersiden av arbeidsstykket. d) Hold aldri arbeidsstykket som skal sages fast med hånden eller over benet. Du må sikre arbeidsstykket på et stabilt feste. Det er viktig å feste arbeidsstykket godt for å minimere faren ved kroppskontakt, fastklemming av sagbladet eller hvis du mister kontrollen. e) Ta kun tak i elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning setter også elektroverktøyets metalldeler under spenning og fører til elektriske støt. f) Når du sager på langs, må du allrid bruke sidestiller eller anviser for rett kant. Det øker nøyaktigheten på sagkuttet og reduserer risikoen for at bladet skal sette seg fast. g) Bruk alltid sagblad med rett størrelse og med passende festehull (f. eks. stjerne-formet eller rund). Sagblad som ikke passer sammen med sagens montasjedeler, går urundt og fører til tap av kontrollen. h) Bruk aldri bladskiver eller bolter som er skadet eller av feil type. Bladskivene og boltene er laget spesielt for sagen, for å gå optimal ytelse og sikkerhet under bruk.

• Tilbakeslag er en plutselig reaksjon på at sagbladet er klemt fast, sitter fast, eller er forskjøvet, slik at sagen er ute av kontroll og løfter seg opp og ut av arbeidsstykket og beveger seg mot operatøren

• Når bladet er i klemme eller sitter helt fast fordi spaltekniven stenger, vil bladet kjøre seg fast og motoren reagerer ved å kjøre verktøyet i stor fart bakover mot operatøren

• Hvis bladet blir vridd eller skjevt i kuttet, kan tennene på bakkanten av bladet grave seg ned i overaten på trestykket slik at bladet kommer ut av spaltekniven og hopper bakover mot operatøren

• Tilbakeslag er en følge av at verktøyet misbrukes og/eller betjenes på feil måte eller under forhold som ikke egner seg; tilbakeslag kan unngås ved å ta riktige forholdsregler som oppgitt nedenfor a) Hold sagen støtt med begge hendene og hold armene slik at du kan stå i mot kraften av tilbakeslaget. Stå slik at kroppen kommer på den ene eller andre siden av bladet, og ikke på linje med bladet. Tilbakeslag kan få sagen til å hoppe bakover, men kraften i tilbakeslaget kan styres av operatøren, dersom du tar skikkelige forholdsregler. b) Når bladet kjører seg fast, eller når du av en eller annen grunn avbryter sagingen, frigjør bryteren og hold sagen helt stille i arbeidsstykket til bladet slutter helt å gå rundt. Forsøk aldri å trekke sagen ut av arbeidsstykket eller trekke sagen bakover mens bladet ennå roterer, eller kan det forårsake tilbakeslag. Undersøk hvorfor bladet har kjørt seg fast og fjern årsaken til det. Unngå å skjære over nagler eller skruer. c) Når du starter sagen igjen i arbeidsstykket, sett sagbladet midt i spaltekniven og kontroller at sagtennene ikke biter inn i materialet. Hvis sagbladet sitter fast, kan det bevege seg oppover eller slå tilbake fra arbeidsstykket i det sagen startes på nytt. d) Støtt større paneler for å redusere risikoen for tilbakeslag eller at bladet blir klemt fast. Store paneler har en tendens til å bøye seg under sin egen vekt. Det er nødvendig å sette støtter under panelet på begge sider, like ved skjærelinjen og nær kanten av panelet. e) Ikke bruk et sagblad som er sløvt eller skadet. Blad som er uslipte eller ikke skikkelig justert, kan gi smal spaltekniv som forårsaker for mye friksjon, samt tilbakeslag og tendens til at bladet setter seg fast. f) Bladdybde og låsespaker for skråsaging må trekkes godt til og være støe før man begynner kuttet. Hvis bladjusteringen endrer seg under sagingen, kan det forårsake tilbakeslag eller at bladet setter seg fast. g) Vær spesielt forsiktig ved saging i vegger eller andre uoversiktelige områder. Det innstikkende sagbladet kan blokkere ved saging i skjulte objekter og forårsake et tilbakeslag.

3) VERNEDEKSELETS FUNKSJON

a) Før hver bruk må du kontrollere om vernedekselet stenger helt. Ikke bruk sagen hvis vernedekselet ikke kan beveges fritt og ikke stenger straks. Du må aldri klemme eller binde vernedekselet fast; ellers er sagbladet ubeskyttet. Hvis sagen skulle falle ned på bakken ved en feiltagelse, kan vernedekselet bøyes. Pass på at vernedekselet kan beveges fritt og ikke berører verken sagbald eller andre deler i alle skjærevinkler og -dybder. b) Kontroller fjærens funksjon og tilstand for vernedekselet. La sagen gjennomgå service før bruk, hvis vernedeksel og fjær ikke virker feilfritt. Skadede deler, klebrige avleiringer eller sponhauger medfører at nedre vernedeksel reagerer forsinket. c) Ved “innstikksaging” som ikke utføres rettvinklet må du sikre grunnplaten til sagen mot en forskyvning mot siden. En forskyvning mot siden kan føre til at sagbladet klemmes fast og slik utløse et tilbakeslag. d) Legg ikke sagen på arbeidsbenken eller gulvet uten at vernedekselet dekker til sagbladet. Et ubeskyttet sagblad som fortsatt roterer, beveger sagen i motsatt retning av skjæreretningen og sager alt som er i veien. Ta hensyn til tiden sagen fortsatt roterer etter at den er slått av.

4) SIKKERHETSINFORMASJON FOR KUTTESLIPERE

a) Vernedekselet som hører til elektroverktøyet må monteres sikkert og innstilles slik at det oppnås så stor sikkerhet som mulig, dvs. den minste delen på slipeskiven skal peke åpent mot brukeren. Hold deg selv og andre personer i nærheten utenfor området51 til den roterende slipeskiven. Vernedekselet skal beskytte brukeren mot avbrukne deler og tilfeldig kontakt med slipeskiven. b) Bruk kun diamant-kappeskiver for dette el- verktøyet. Selv om du kan feste tilbehøret på elektroverktøyet ditt, garanterer dette ikke sikker bruk. c) Det godkjente turtallet til innsatsverktøyet må være minst like høyt som det maksimale turtallet som er angitt på elektroverktøyet. Tilbehør som dreies hurtigere enn godkjent, kan ødelegges. d) Slipeskiver må kun brukes til anbefalt type bruk, f.eks.: Ikke slip med sideaten til en kappeskive. Kappeskiver er beregnet til materialfjerning med kanten på skiven. Innvirkning av krefter fra siden kan føre til at slipeskivene brekker. e) Bruk alltid uskadede spennflenser i riktig størrelse for den kappeskiven du har valgt. Egnede enser støtter kappeskiven og reduserer slik faren for at kappeskiven brekker. f) Utvendig diameter og tykkelse på innsatsverktøyet må tilsvare målene for elektroverktøyet. Gale innsatsverktøy kan ikke sikres eller kontrolleres tilstrekkelig. g) Slipeskiver og flenser må passe nøyaktig på slipespindelen til el-verktøyet. Innsatsverktøy som ikke passer nøyaktig på slipespindelen til elektroverktøyet, roterer uregelmessig, vibrerer svært sterkt og kan føre til at du mister kontrollen. h) Bruk ikke skadede slipeskiver. Før hver bruk må du kontrollere om slipeskivene er splintret eller revnet. Hvis elektroverktøyet eller slipeskiven faller ned, må du kontrollere om de er skadet eller bruk en ikke skadet slipeskive. Når du har kontrollert og satt inn slipeskiven, må du holde personer som oppholder seg i nærheten unna den roterende slipeskiven og la verktøyet gå i ett minutt med maksimalt turtall. Som regel brekker en skadet slipeskive i løpet av denne testtiden.

i) Bruk personlig beskyttelsesutstyr 6. Avhengig av

typen bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. Øynene bør beskyttes mot fremmedlegemer som kan y rundt ved visse typer bruk. Støv- eller pustevernmasker må ltere den typen støv som oppstår ved denne bruken. Hvis du er utsatt for sterk støy over lengre tid, kan du miste hørselen. j) Pass på at andre personer holder tilstrekkelig avstand til arbeidsområdet ditt. Alle som går inn i arbeidsområdet må bruke personlig verneutstyr. Brukne deler til verktøyet eller brukne innsatsverktøy kan slynges ut og derfor også forårsake skader utenfor det direkte arbeidsområdet. k) Ta kun tak i elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatstilbehøret kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt. l) Hold strømledningen unna roterende innsatsverktøy. Hvis du mister kontrollen over elektroverktøyet kan strømledningen kappes eller komme inn i verktøyet, og hånden eller armen din kan komme inn i det roterende innsatsverktøyet. m) Legg aldri elektroverktøyet ned før innsatsverktøyet er stanset helt. Det roterende innsatsverktøyet kan komme i kontakt med overaten der maskinen legges ned, slik at du kan miste kontrollen over elektroverktøyet. n) La aldri elektroverktøyet være innkoblet mens du bærer det. Tøyet ditt kan komme inn i det roterende innsatsverktøyet hvis det tilfeldigvis kommer i kontakt med verktøyet og innsatsverktøyet kan da bore seg inn i kroppen din. o) Rengjør ventilasjonsåpningene til elektroverktøyet med jevne mellomrom. Motorviften trekker støv inn i huset, og en stor oppsamling av metallstøv kan medføre elektrisk fare. p) Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene. q) Bruk ikke innsatsverktøy som krever flytende kjølemidler. Bruk av vann eller andre ytende kjølemidler kan føre til elektriske støt.

• Hvis f.eks. en slipeskive henger seg opp eller blokkerer i arbeidsstykket, kan kanten på slipeskiven som dykker inn i arbeidsstykket, henge seg opp og slik brekker slipeskiven eller forårsaker et tilbakeslag. Slipeskiven beveger seg da mot eller bort fra brukeren, avhengig av skivens dreieretning på blokkeringsstedet. Slipeskiver kan da også brekke.

• Et tilbakeslag er resultat av en gal eller feilaktig bruk av elektroverktøyet. Det kan unngås ved å følge egnede sikkerhetstiltak som beskrevet nedenstående. a) Hold elektroverktøyet godt fast og plasser kroppen og armene dine i en stilling som kan ta imot tilbakeslagskrefter. Bruk alltid ekstrahåndtaket – hvis dette finnes – for å ha størst mulig kontroll over tilbakeslagskrefter eller reaksjonsmomenter ved oppkjøring. Brukeren kan beherske tilbakeslags- og reaksjonsmomenter med egnede tiltak. b) Hold aldri hånden i nærheten av det roterende innsatsverktøyet. Innsatsverktøyet kan bevege seg over hånden din ved tilbakeslag. c) Unngå området foran og bak den roterende kappeskiven. Hvis kappeskiven beveger seg bort fra deg i arbeidsstykket, kan elektroverktøyet med den roterende skiven ved tilbakeslag slynges direkte mot kroppen din. d) Vær spesielt forsiktig i hjørner, på skarpe kanter osv. Du må forhindre at innsatsverktøy avprelles fra arbeidsstykket eller klemmes fast. Det roterende innsatsverktøyet har en tendens til å klemmes fast i hjørner, på skarpe kanter eller hvis det avprelles. Dette forårsaker kontrolltap eller tilbakeslag. e) Ikke bruk kjede- eller tannet sagblad eller segmentert diamantskive med mer enn 10 mm brede slisser. Slike innsatsverktøy fører ofte til tilbakeslag eller til at man mister kontrollen over elektroverktøyet.52 f) Unngå blokkering av kappeskiven eller for sterkt presstrykk. Ikke utfør for dype snitt. En overbelastning av kappeskiven øker slitasjen og tendensen til fastkiling eller blokkering og dermed også muligheten til tilbakeslag eller brudd på slipeskiven. g) Hvis kappeskiven blokkerer eller du avbryter arbeidet, slår du av elektroverktøyet og holder det rolig til skiven er stanset helt. Forsøk aldri å trekke den roterende kappeskiven ut av snittet, ellers kan det oppstå et tilbakeslag. Finn og fjern årsaken til blokkeringen. h) Ikke start elektroverktøyet igjen så lenge det befinner seg i arbeidsstykket. La kappeskiven oppnå det maksimale turtallet før du fortsetter forsiktig med snittet. Ellers kan skiven henge seg opp, springe ut av arbeidsstykket eller forårsake tilbakeslag.

i) Støtt plater eller store arbeidsstykker for å redusere

risikoen for tilbakeslag fra en fastklemt kappeskive. Store arbeidsstykker kan bøyes av sin egen vekt. Arbeidsstykket må støttes på begge sider, både nær kappesnittet og på kanten. j) Vær spesielt forsiktig ved inndykkingssnitt i vegger eller andre uoversiktelige områder. Den inntrengende kappeskiven kan tree på gass- eller vannledninger, elektriske ledninger eller gjenstander som kan forårsake tilbakeslag. EKSTRA SIKKERHETSADVARSLER GENERELL

• Dette verktøyet må ikke brukes av barn eller personer med fysiske eller sansemessige handicap, eller som er mentalt tilbakestående, eller mangler erfaring og kunnskaper, med mindre de er under tilsyn og får opplæring i bruk av verktøyet av en person som er ansvarlig for sikkerheten deres

• Før verktøyet tas i bruk første gangen, må brukeren innhente praktisk informasjon

• Dette verktøyet er ikke beregnet for vannsaging 3

• Ta alltid ut kontakten før du forandrer innstillinger på sagen eller skifter tilbehør

• Verktøyet må aldri brukes til sliping av sider

• Bruk ikke verktøyet dersom kabel er skadet; få den skiftet ud af en anerkendt fagmand

• Ikke bruk elektroverktøyet stasjonært (det er ikke designet for bruk med et sagbord)

• Ved arbeid i stein skal du bruke støvfjerning; støvsugeren må være godkjent for fjerning av steinstøv (bruk av dette utstyret reduserer støvrelaterte faremomenter)

• Støv fra materialer som blyholdig maling, visse tresorter, mineraler og metall kan være skadelig (kontakt med eller inhalering av støv kan gi allergiske reaksjoner og/eller sykdommer i åndedrettsorganene for brukeren eller personer i nærheten); bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig

• Visse typer støv er klassisert som kreftfremkallende (som f.eks. støv fra eik og bøk), spesielt sammen med tilsetningsstoer for trebehandling; bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig

• Følg de nasjonale krav, når det gjelder støv for de materialer du ønsker å arbeide med TILBEHØR

• SKIL kan kun garantere et feilfritt verktøy dersom original-tilbehør brukes

• Bruk kun tilbehør med et godkjent turtall som er minst like høyt som verktøyets høyeste tomgangsturtall

• Bruk kun sagblader/kappeskiver med minimum diameter på 85 mm, maksimum diameter på 89 mm, og spindelhull på 10 mm

• Bruk aldri slipeskiver til dette verktøyet

• Sjekk alltid at tilført spenningen er den samme som oppgitt på verktøyets merkeplate

• Ungå skade p.g.a. skruer, spiker eller andre elementer i arbeidsstykket; fjernes før man starter jobben

• Gjør deg kjent med kontrollene og riktig bruk av verktøyet

• Rydd unna alle hindringer i arbeidsområdet før du begynner å sage

• Sett fast arbeidsstykket (et arbeidsstykke som er sikret med klemmer, sitter sikrere enn om det holdes fast for hånd)

• Støynivået under arbeid kan overskride 85 dB(A); bruk hørselvern

• Hold alltid kabelen borte fra bevegelige deler på verktøyet; før kabelen bakover bort fra verktøyet

• Bruk aldri verktøyet uten det orginale beskyttelses systemet

• Ikke forsøk å kutte ekstremt små materialer

• Ikke bruk elektroverktøyet over hodet (tilstrekkelig kontroll over elektroverktøyet er ikke sikret ved denne arbeidsmåten)

• Ved fastkjøring eller ved elektriske/mekaniske problemer, slå øyeblikkelig av bryteren og dra ut støpslet

• Hvis kabelen skades eller kappes under arbeid må kabelen ikke berøres, men støpselet straks trekkes ut ETTER BRUK

• Når du setter bort verktøyet må bryteren slåes av, bevegelige deler må være helt stoppet

• Etter at verktøyet er slått av, prøv aldri å stoppe tilbehørets rotasjonen med bruk av sideveis kraft

• Av/på 8 - slå på verktøyet ved først å trykke knappen A fremover og så trykke inn avtrekkerbryteren B - slå av verktøyet ved å slippe utløserbryteren B53

• Justering av kuttedybden (0-28,5 mm) 9 - løsne klemmen C - still inn ønsket kuttedybde ved hjelp av skalaen D - stram til klemmen C - for optimal kvalitet på sagingen bør bladet ikke være mer enn 3 mm på undersiden av arbeidsstykket ! bare ved bruk av blad med diameter på 89 mm, vil kuttedybden korrespondere med verdien på kuttedybdeskalaen D (for den faktiske kuttedybden bruk tabellen 0 som referanse) ! ta alltid et prøvekutt før start for å bekrefte utseende på kuttet

• Støvoppsuging ! - koble støvsugerslangen E til koblingen F og støvsugeren som illustrert ! ikke la støvsugerslangen komme i kontakt med underskjermen eller selve kuttingen ! bruk ikke støvsuger ved skjæring i metall

• Sagbladbytte @ ! trekk ut støpselet av stikkontakten ! forsikre deg om at bladet har stoppet helt - still inn kuttedybden på maksimum - ta frem sekskantnøkkelen G fra oppbevaring H - trykk på spindellåseknappen J og hold den inne mens du fjerner bladbolten K ved å dreie sekskantnøkkelen G MED URVISEREN (= samme vei som pilen på sagbladet) ! vent med å trykke på spindellåsknappen J til verktøyet har stanset og er i ro - slipp spindellåsknappen J - fjern ensen L - trykk inn knappen M med tommelen - løft opp fotplaten N og fjern sagbladet ! skift sagbladet slik at bladets tenner og pilen på bladet peker samme vei som pilen på det øvre dekselet P - monter ensen L - stram bladbolten godt K ved å vri sekskantnøkkelen G MOT URVISEREN mens du trykker på spindellåseknappen J - slipp spindellåsknappen J

• Bruk av verktøyet # - sett ønsket kuttedybde - sett pluggen i en stikkontakt (lyset Q kommer på som indikasjon på at verktøyet får strøm) $ - trykk inn knappen M med tommelen - sett verktøyet på arbeidsstykket med forsiden av fotplaten att ned på arbeidsstykket - føre verktøyet på skrå fremover med saglinje- indikatoren R på linje med ønsket saglinje markert på arbeidsstykket ! vær sikker på at sagtennene ikke fester seg i arbeidsstykket før start - slå på verktøyet ! et plutselig rykk er vanlig når verktøyet starter ! verktøyet må ha nådd max hastighet før sagbladet kommer i kontakt med arbeidsstykket ! ikke bruk makt på verktøyet (før verktøyet lett og kontinuerlig for å unngå overoppheting av bladspissene, og ved kutting av plast, smelting av plastmaterialet) ! under arbeid, hold verktøyet alltid i grått(gråe) grepsområde(r) % - etter å ha fullført sagingen, slå av verktøyet ved å frigjøre bryter B ! forsikre deg om at bladet har stoppet helt før du løfter verktøyet fra arbeidsstykket

• Spaltekutt ^ - slå på verktøyet ! verktøyet må ha nådd max hastighet før sagbladet kommer i kontakt med arbeidsstykket - trykk inn knappen M med tommelen - føre verktøyet på skrå fremover med saglinje- indikatoren R på linje med ønsket saglinje markert på arbeidsstykket - skyv verktøyet gradvis fremover ! ikke før verktøyet bakover

• Sidestiller S & - for å lage eksakte kutt langs arbeidsstykket - kan settes inn på begge sider av fotplaten Justering av sidestiller - løsne knott T - juster til ønsket kuttebredde ved å benytte skalaen på sidestiller (bruk saglinje-indikator R som 0-referanse) - stram knott T BRUKER TIPS

• Bruk alltid skarpe sagblader av riktig type * - bruk sagblad i herdet stål V 2 til saging i tre, aluminium, plast og alle typer laminert tre - bruk diamantskive W 2 til saging i keramikk og iser - hårdmetall-blader X 2 har 30 ganger lengre levetid enn vanlige blader

• Kutte stor panel ( - støtt panelet nære kuttet enten på gulvet, bordet eler arbeidsbenken ! sett kuttedybden slik at du kutter gjennom panelet og ikke gjennom det som støtter panelet - derom sidestiller ikke er lang nok for ønsket sagbredde, sett fast en rett planke på arbeidsstykket som styring og før høyre side av fotplaten mot denne styring

• Dette verktøyet er ikke beregnet på profesjonell bruk

• Hold alltid verktøyet og kabelen ren (spesielt ventilasjonshullene Y 2) ! dra ut støpselet før rengjøring

• Hold alltid området rundt underskjermen Z 2 rent (fjern støv og spon ved å blåse ut med trykkluft eller bruk en kost)

• Rengjør sagblad straks etter bruk (spesielt for kvae og lim)

• Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for SKIL-elektroverktøy - send verktøyet i montert tilstand sammen med kjøpebevis til forhandleren eller nærmeste SKIL servicesenter (adresser liksom service diagram av verktøyet nner du på www.skil.com)54 MILJØ

• Kast aldri elektroverktøy, tilbehør og emballasje i husholdningsavfallet (kun for EU-land) - i henhold til EU-direktiv 2012/19/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg - symbolet 7 er påtrykt som en påminnelse når utskiftning er nødvendig

• Målt ifølge EN 60745 er lydtrykknivået av dette verktøyet 94 dB(A) og lydstyrkenivået 105 dB(A) (standard deviasjon: 3 dB), og vibrasjonsnivået ✱ m/s² (vektorsum fra tre retninger; usikkerhet K = 1,5 m/s²) ✱ saging av tre 2,9 m/s² ✱ saging av metall 2,8 m/s² ✱ kutting av iser 2,8 m/s²

• Det avgitte vibrasjonsnivået er blitt målt i samsvar med en standardisert test som er angitt i EN 60745; den kan brukes til å sammenligne et verktøy med et annet, og som et foreløpig overslag over eksponering for vibrasjoner ved bruk av verktøyet til de oppgavene som er nevnt - bruk av verktøyet til andre oppgaver, eller med annet eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig økning av eksponeringsnivået - tidsrommene når verktøyet er avslått eller når det går men ikke arbeider, kan gi en vesentlig reduksjon av eksponeringsnivået ! beskytt deg selv mot virkningene av vibrasjoner ved å vedlikeholde verktøyet og utstyret, holde hendene varme og organisere arbeidsmåten din
