Caractéristiques techniques	Scie circulaire, puissance 1200 W, diamètre de la lame 190 mm, vitesse à vide 5000 tr/min
Utilisation	Idéale pour les coupes de bois, panneaux et matériaux similaires, adaptée pour les travaux de bricolage et de construction
Maintenance et réparation	Vérifier régulièrement l'état de la lame, nettoyer les résidus de sciage, lubrifier les pièces mobiles si nécessaire
Sécurité	Utiliser des lunettes de protection, des gants, et s'assurer que la lame est bien installée avant utilisation
Informations générales	Poids 4,2 kg, garantie 2 ans, inclut un guide de coupe et un adaptateur pour aspirateur

FOIRE AUX QUESTIONS - 5330 AA SKIL

Comment assembler la scie SKIL 5330 AA ?

Pour assembler la scie SKIL 5330 AA, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que toutes les pièces sont présentes et assemblez-les en respectant l'ordre indiqué.

Comment changer la lame de la scie SKIL 5330 AA ?

Pour changer la lame, débranchez la scie, puis utilisez la clé fournie pour desserrer le boulon de la lame. Retirez la lame usagée et installez la nouvelle en veillant à bien la fixer.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord que la scie est correctement branchée et que la prise fonctionne. Si elle ne démarre toujours pas, vérifiez le câble d'alimentation pour tout dommage.

Comment ajuster la profondeur de coupe ?

Pour ajuster la profondeur de coupe, utilisez le levier de réglage situé sur le côté de la scie. Déplacez-le pour obtenir la profondeur souhaitée, puis verrouillez-le en place.

Quels types de lames sont compatibles avec la scie SKIL 5330 AA ?

La scie SKIL 5330 AA est compatible avec des lames de 30,5 cm de diamètre. Assurez-vous de choisir des lames adaptées au matériau que vous souhaitez couper.

Comment nettoyer la scie après utilisation ?

Débranchez la scie et utilisez un chiffon humide pour nettoyer la surface. Évitez d'utiliser des produits chimiques agressifs. Assurez-vous également de retirer toute résidu de bois ou de poussière.

Quelle est la garantie de la scie SKIL 5330 AA ?

La scie SKIL 5330 AA est généralement couverte par une garantie de 2 ans. Veuillez consulter le manuel d'utilisation ou le site web de SKIL pour plus de détails sur les conditions de garantie.

Comment contacter le service client SKIL ?

Pour contacter le service client SKIL, vous pouvez visiter leur site web pour trouver les coordonnées de votre région ou appeler le numéro de service client indiqué dans le manuel d'utilisation.

MODE D'EMPLOI 5330 AA SKIL

Déclaration de conformité UE Scie compacte polyvalente Numéro d’article Nous déclarons sous notre propre responsabilité que les produits décrits sont en conformité avec les directives, règlements normatifs et normes énumérés ci-dessous. Dossier technique auprès de:

• Cet outil est prévu pour scier longitudinalement et transversalement du bois, des panneaux de particules, des panneaux en contreplaqué, de l’aluminium, des dalles, de la pierre, des matériaux de construction en plastique et légers, maintenu(s) en position xe

• Cet outil est conçu uniquement pour des coupes de brève durée

• Cet outil n’est conçu pour un usage professionnel

• Lisez attentivement ce manuel d’instruction avant d’utiliser l’outil et conservez-le pour pouvoir vous y référer ultérieurement 4 CARACTERISTIQUES TECHNIQUES 1

ELEMENTS DE L’OUTIL 2

A Interrupteur de sécurité B Gâchette C Pince pour régler la profondeur de coupe D Échelle de profondeur de coupe E Tuyau d’extraction des poussières F Connexion pour l’extraction des poussières G Clé hexagonale H Rangement pour la clé hexagonale J Bouton de blocage de l’arbre K Boulon de la lame L Bride de serrage M Bouton pour le sciage en plongée N Semelle P Protection supérieure Q Témoin d’alimentation R Indicateur de la ligne de coupe S Guide parallèle T Bouton de réglage du guide longitudinal V Lame de scie en acier trempé W Disque diamanté X Lame de scie avec denture à mise de carbure Y Fentes de ventilation Z Carter intérieur17 SECURITE

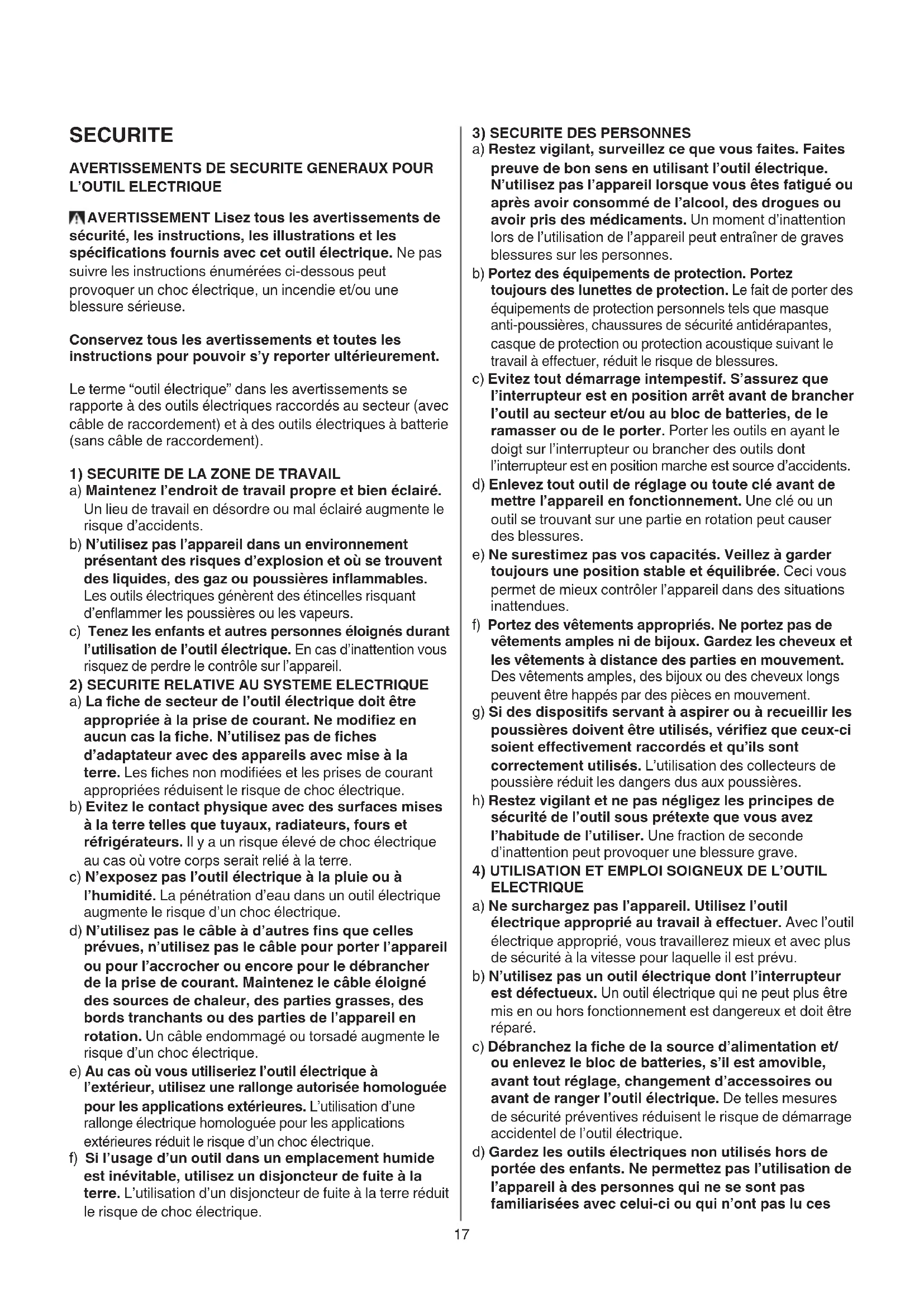

AVERTISSEMENT Lisez tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis avec cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse. Conservez tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. Le terme “outil électrique” dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques à batterie (sans câble de raccordement).

1) SECURITE DE LA ZONE DE TRAVAIL

a) Maintenez l’endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d’accidents. b) N’utilisez pas l’appareil dans un environnement présentant des risques d’explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électriques génèrent des étincelles risquant d’enammer les poussières ou les vapeurs. c) Tenez les enfants et autres personnes éloignés durant l’utilisation de l’outil électrique. En cas d’inattention vous risquez de perdre le contrôle sur l’appareil.

2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE

a) La fiche de secteur de l’outil électrique doit être appropriée à la prise de courant. Ne modifiez en aucun cas la fiche. N’utilisez pas de fiches d’adaptateur avec des appareils avec mise à la terre. Les ches non modiées et les prises de courant appropriées réduisent le risque de choc électrique. b) Evitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. c) N’exposez pas l’outil électrique à la pluie ou à l’humidité. La pénétration d’eau dans un outil électrique augmente le risque d’un choc électrique. d) N’utilisez pas le câble à d’autres fins que celles prévues, n’utilisez pas le câble pour porter l’appareil ou pour l’accrocher ou encore pour le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l’appareil en rotation. Un câble endommagé ou torsadé augmente le risque d’un choc électrique. e) Au cas où vous utiliseriez l’outil électrique à l’extérieur, utilisez une rallonge autorisée homologuée pour les applications extérieures. L’utilisation d’une rallonge électrique homologuée pour les applications extérieures réduit le risque d’un choc électrique. f) Si l’usage d’un outil dans un emplacement humide est inévitable, utilisez un disjoncteur de fuite à la terre. L’utilisation d’un disjoncteur de fuite à la terre réduit le risque de choc électrique.

3) SECURITE DES PERSONNES

a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en utilisant l’outil électrique. N’utilisez pas l’appareil lorsque vous êtes fatigué ou après avoir consommé de l’alcool, des drogues ou avoir pris des médicaments. Un moment d’inattention lors de l’utilisation de l’appareil peut entraîner de graves blessures sur les personnes. b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à eectuer, réduit le risque de blessures. c) Evitez tout démarrage intempestif. S’assurez que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l’interrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents. d) Enlevez tout outil de réglage ou toute clé avant de mettre l’appareil en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. e) Ne surestimez pas vos capacités. Veillez à garder toujours une position stable et équilibrée. Ceci vous permet de mieux contrôler l’appareil dans des situations inattendues. f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Gardez les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement. g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifiez que ceux-ci soient effectivement raccordés et qu’ils sont correctement utilisés. L’utilisation des collecteurs de poussière réduit les dangers dus aux poussières. h) Restez vigilant et ne pas négligez les principes de sécurité de l’outil sous prétexte que vous avez l’habitude de l’utiliser. Une fraction de seconde d’inattention peut provoquer une blessure grave.

4) UTILISATION ET EMPLOI SOIGNEUX DE L’OUTIL

ELECTRIQUE a) Ne surchargez pas l’appareil. Utilisez l’outil électrique approprié au travail à effectuer. Avec l’outil électrique approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu. b) N’utilisez pas un outil électrique dont l’interrupteur est défectueux. Un outil électrique qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. c) Débranchez la fiche de la source d’alimentation et/ ou enlevez le bloc de batteries, s’il est amovible, avant tout réglage, changement d’accessoires ou avant de ranger l’outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil électrique. d) Gardez les outils électriques non utilisés hors de portée des enfants. Ne permettez pas l’utilisation de l’appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n’ont pas lu ces18 instructions. Les outils électriques sont dangereux lorsqu’ils sont utilisés par des personnes non initiées. e) Observez la maintenance des outils électriques et des accessoires. Vérifiez que les parties en mouvement fonctionnent correctement et qu’elles ne soient pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l’appareil s’en trouve entravé. Faites réparer les parties endommagées avant d’utiliser l’appareil. De nombreux accidents sont dus à des outils électriques mal entretenus. f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement. g) Utilisez l’outil électrique, les accessoires, les outils à monter etc. conformément à ces instructions. Tenez compte également des conditions de travail et du travail à effectuer. L’utilisation de l’outil électrique à d’autres ns que celles prévues peut entraîner des situations dangereuses. h) Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d’huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent impossibles la manipulation et le contrôle en toute sécurité de l’outil dans les situations inattendues.

a) Ne faites réparer votre outil électrique que par un personnel qualifié et seulement avec des pièces de rechange d’origine. Ceci permet d’assurer la sécurité de l’appareil.

DANGER : N’approchez pas les mains de la zone

de coupe et de la lame. Si les deux mains tiennent la scie, elles ne peuvent pas être coupées par la lame. b) Ne placez pas la main sous la pièce. Le protecteur ne protège pas de la lame sous la pièce. c) Adaptez la profondeur de coupe à l’épaisseur de la pièce à travailler. Il faut que moins d’un dent complet de la denture de lame soit visible au-dessous de la pièce à travailler. d) Ne tenez jamais la pièce à travailler dans vos mains ou sur vos jambes. Assurez-vous que la pièce à travailler se trouve sur une plateforme stable. Il est important que la pièce à travailler soit soutenue convenablement, an de minimiser l’exposition du corps, le grippage de la lame, ou la perte de contrôle. e) Tenir l’outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l’accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble. Le contact de l’accessoire coupant avec un l “sous tension” peut également mettre “sous tension” les parties métalliques exposées de l’outil électrique et provoquer un choc électrique sur l’opérateur. f) Lorsque vous sciez, utilisez toujours un guide parallèle. Vous améliorerez la précision de la coupe et réduirez les risques d’adhésion de la lame. g) Utilisez toujours des lames dont la taille et la forme (diamètre et rond) des alésages centraux sont convenables. Les lames qui ne correspondent pas aux éléments de montage de la scie ne fonctionneront pas bien, provoquant une perte de contrôle. h) N’utilisez jamais des rondelles ou des boulons de lame endommagés ou inadéquats. Les rondelles et les boulons de lame sont conçus spécialement pour votre lame, pour une performance et une sécurité d’utilisation optimales.

• Le contrecoup est une réaction soudaine à une lame pincée, qui adhère ou mal alignée, faisant se soulever la scie hors de la pièce, vers l’utilisateur

• Lorsque la lame est pincée ou qu’elle adhère étroitement avec la fermeture de la rainure, la lame se bloque et la réaction du moteur pousse rapidement l’outil vers l’arrière, c’est-à-dire vers l’utilisateur

• Si la lame se tord ou s’aligne mal dans la rainure, les dents du bord arrière de la lame peuvent s’enfoncer dans la surface supérieure du bois, faisant sortir la lame de la coupe et la faisant sauter vers l’utilisateur

• Le contrecoup est dû à une mauvaise utilisation de l’outil et/ou à des procédures ou conditions d’utilisation incorrectes, qui peuvent être évitées en prenant les précautions indiquées ci-dessous a) Tenez fermement la scie des deux mains et placez vos bras de façon à pouvoir résister aux forces de contrecoup. Placez votre corps d’un côté ou de l’autre de la lame, mais pas dans l’alignement de la lame. Un contrecoup peut faire sauter la scie en arrière, mais les forces de contrecoup peuvent être contrôlées par l’opérateur en prenant quelques precautions. b) Lorsque la lame adhère, ou qu’elle cesse de couper pour quelque raison que ce soit, relâchez la gâchette et tenez la scie immobile dans la pièce, jusqu’à ce que la lame s’arrête complètement. N’essayez jamais d’enlever la scie de la pièce ou de tirer la scie vers l’arrière lorsque la lame est en mouvement, car vous entraîneriez un contrecoup. Faites des essais et prenez les mesures nécessaires pour éliminer la cause of de l’adhésion de la lame. Évitez de couper des clous et des vis. c) Lorsque vous replacez la scie dans la pièce, centrez la lame de la scie dans la rainure, et vérifiez que les dents ne sont pas enfoncées dans la pièce. Si la lame adhère, elle peut sortir ou reculer hors de la pièce lorsque la scie redémarre. d) Soutenez les grands panneaux pour réduire les risques de pincement ou de contrecoup de la lame. Les grands panneaux ont tendance à s’aaisser sous leur propre poids. Des supports doivent être placés dessous, des deux côtés, près de la ligne de coupe et du bord du panneau. e) N’utilisez pas de lame émoussée ou endommagée. Les lames mal aiguisées ou xées peuvent produire une rainure trop étroite et entraîner une friction excessive, l’adhésion de la lame ou un contrecoup. f) Les leviers de réglage d’angle et de profondeur de la lame doivent être bien serrés avant de faire une coupe. Si un réglage de lame change durant la coupe, il peut entraîner une adhésion et un contrecoup.19 g) Soyez d’autant plus prudent lorsque vous découpez des parois existantes ou d’autres zones sans visibilité. La lame saillante peut couper des objets qui peuvent entraîner un contrecoup.

3) FONCTIONNEMENT DU PROTECTEUR

a) Vérifiez que le protecteur soit bien fermé avant chaque utilisation. Ne mettez pas la scie en marche si le protecteur ne se déplace pas librement et n’enferme pas la lame instantanément. Ne serrez jamais ou n’attachez jamais le protecteur de sorte que la lame soit exposée. Si la scie tombe accidentellement, le protecteur peut se tordre. Assurez-vous après vérication que le protecteur se déplace librement et n’entre pas en contact avec la lame ou tout autre élément, dans tous les angles et profondeurs de coupe. b) Vérifiez le fonctionnement et l’état du ressort de rappel du protecteur. Si le protecteur et le ressort ne fonctionnent pas correctement, ils doivent être révisés avant utilisation. Le protecteur peut fonctionner lentement en raison d’éléments endommagés, de dépôts collants ou de l’accumulation de débris. c) Assurez-vous que la semelle de la scie ne dérivera pas en réalisant la “coupe plongeante” lorsque le réglage du biseau de la lame n’est pas à 90°. La déviation de la lame entraînera un grippage et probablement un contrecoup. d) Vérifiez toujours que le protecteur recouvre la lame avant de poser la scie sur un établi ou sur le sol.Une lame non protégée et continuant à fonctionner par inertie entraînera la scie en arrière, et coupera alors tout ce qui se trouve sur sa trajectoire. Soyez conscient du temps nécessaire à la lame pour s’arrêter après que l’interrupteur est relâché.

4) AVERTISSEMENTS DE SÉCURITÉ POUR LES

TRONÇONNEUSES À DISQUES

a) Le protecteur fourni avec l’outil doit être solidement fixé sur l’outil électrique et positionné pour assurer une sécurité maximale, la partie de la meule exposée à l’opérateur étant la plus faible possible. Se placer soi-même et faire placer les personnes présentes hors du plan de la meule rotative.Le protecteur aide à protéger l’opérateur des fragments cassés de meule et d’un contact accidentel avec la meule. b) Utiliser uniquement des meules pour tronçonnage diamantées avec votre outil électrique. Le fait qu’un accessoire puisse être xé sur votre outil électrique ne sut pas à assurer un fonctionnement en toute sécurité. c) La vitesse de rotation admissible de l’accessoire doit être au moins égale à la vitesse de rotation maximale de l’outil électroportatif. Les accessoires qui tournent à une vitesse de rotation supérieure à celle qui est admise risquent d’être détruits. d) Les meules ne doivent être utilisées que pour les utilisations recommandées. Par ex.: Ne jamais poncer avec la surface latérale d’un disque à tronçonner. Les disques à tronçonner sont faits pour enlever de la matière avec le bord du disque. Les forces latérales agissant sur de telles meules peuvent en provoquer la destruction. e) Toujours utiliser des flasques de meule non endommagés qui sont de taille et de forme correctes pour la meule à tronçonner que vous avez choisie. Des asques de meule appropriés supportent la meule à tronçonner réduisant ainsi la possibilité de rupture de la meule à tronçonner. f) Le diamètre extérieur et la largeur de l’accessoire doivent correspondre aux cotes de votre outil électroportatif. Les accessoires de mauvaises dimensions ne peuvent pas être protégés ni contrôlés de façon susante. g) L’alésage des meules et des flasques doit être adapté à l’axe de l’outil électrique. Les meules et les asques dont les trous d’alésage ne sont pas adaptés au matériel de montage de l’outil vont se déséquilibrer, vibrer de manière excessive et peuvent être à l’origine d’une perte de contrôle. h) Ne pas utiliser de meules endommagées. Avant chaque utilisation, vérifier l’absence de fragments et de fissures sur les meules. En cas de chute de l’outil ou de la meule, vérifier l’absence de dommages ou installer une meule en bon état. Après examen et installation de la meule, se placer soi-même et faire placer les personnes présentes hors du plan de la meule rotative et faire fonctionner l’outil pendant une minute à vide à la vitesse maximale. Les meules endommagées vont normalement se casser au cours de cette période d’essai.

i) Porter des équipements de protection personnels

6. Selon l’utilisation, porter une protection

complète pour le visage, une protection oculaire ou des lunettes de protection. Si nécessaire, porter un masque anti-poussière, une protection acoustique, des gants de protection ou un tablier spécial qui vous protège de petites particules de matériau causées par le meulage. Protéger vos yeux de corps étrangers projetés dans l’air lors des diérentes utilisations. Les masques anti-poussière ou les masques respiratoires doivent ltrer la poussière générée lors de l’utilisation. Une exposition trop longue au bruit fort peut entraîner une perte d’audition. j) Garder une distance de sécurité suffisante entre votre zone de travail et les personnes se trouvant à proximité. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuel. Des fragments de pièces ou d’accessoires cassés peuvent être projetés et causer des blessures même en dehors de la zone directe de travail. k) Ne tenir l’outil électroportatif qu’aux poignées isolées, lors de la réalisation d’une opération au cours de laquelle l’accessoire de coupe peut entrer en contact avec un câblage non apparent ou son propre câble d’alimentation. Le contact avec un l sous tension peut également mettre sous tension les parties métalliques de l’outil électrique et provoquer un choc électrique sur l’opérateur. l) Garder le câble de secteur à distance des accessoires en rotation. Si vous perdez le contrôle de l’outil, le câble de secteur peut être sectionné ou happé et votre main ou votre bras risquent d’être happés par l’accessoire en rotation. m) Déposer l’outil électroportatif seulement après l’arrêt total de l’accessoire. L’accessoire en rotation peut toucher la surface sur laquelle l’outil est posé, ce qui risque de vous faire perdre le contrôle de l’outil électroportatif.20 n) Ne pas laisser tourner l’outil électroportatif pendant que vous le portez. Suite à un contact involontaire, vos vêtements peuvent être happés par l’accessoire en rotation, et l’accessoire peut rentrer dans votre corps. o) Nettoyer régulièrement les ouïes de ventilation de votre outil électroportatif. La ventilation du moteur aspire de la poussière dans le carter, et de la poussière de métal en trop grande quantité peut causer des dangers électriques. p) Ne pas utiliser l’outil électroportatif lorsqu’il y a des matériaux inflammables à proximité. Les étincelles risquent d’enammer ces matériaux. q) Ne pas utiliser d’accessoires qui nécessitent des réfrigérants fluides. L’utilisation d’eau ou d’autres réfrigérants uides peut aboutir à une électrocution ou un choc électrique.

• Le contrecoup est une réaction soudaine d’une meule en rotation lorsque celle-ci est pincée ou accrochée. Le pincement ou l’accrochage provoque un décrochage rapide de la meule en rotation qui force l’outil électrique qui n’est plus contrôlé dans la direction opposée à celle du sens de rotation de la meule au point du coincement.

• Par ex., si une meule s’accroche ou si elle se bloque dans la pièce, le bord de la meule qui entre dans la pièce peut se coincer et faire que la meule se déplace ou causer un contrecoup. En fonction du sens de rotation de la meule à l’endroit de blocage, la meule s’approche ou s’éloigne alors de l’utilisateur. Les meules peuvent également casser.

• Un contrecoup est la suite d’une mauvaise utilisation ou une utilisation incorrecte de l’outil électroportatif. Il peut être évité en prenant des mesures de précaution comme celles décrites ci-dessous. a) Bien tenir l’outil électroportatif et se mettre dans une position permettant de faire face à des forces de contrecoup. Utiliser toujours la poignée supplémentaire, s’il y en a une, pour contrôler au maximum les forces de contrecoup ou les couples de réaction lors de l’accélération à pleine vitesse. Par des mesures de précaution appropriées, la personne travaillant avec l’outil peut contrôler le contrecoup et les forces du contrecoup. b) Ne pas mettre votre main à proximité des accessoires en rotation. Lors d’un contrecoup, l’accessoire risque de passer sur votre main. c) Eviter la zone se trouvant devant et derrière le disque à tronçonner en rotation. Si vous éloignez de vous le disque à tronçonner qui se trouve dans la pièce à travailler, l’outil électroportatif peut être projeté directement vers vous dans le cas d’un contrecoup. d) Etre extrêmement vigilant lors du travail de coins, d’arêtes coupantes etc. Eviter que les accessoires ne rebondissent contre pièce à travailler et ne se coincent. L’accessoire en rotation a tendance à se coincer aux coins, arêtes coupantes ou quand il rebondit. Ceci cause une perte de contrôle ou un contrecoup. e) Ne pas monter de chaîne coupante, de lame à ciseler, de meule diamantée segmentée avec un espace périphérique supérieur à 10mm ou de lame de scie dentée. De telles lames sont souvent à l’origine de rebonds ou de pertes de contrôle. f) Eviter de coincer le disque à tronçonner ou d’appliquer une pression trop élevée. Ne pas réaliser des coupes trop profondes. Une surcharge du disque à tronçonner en augmente la sollicitation, donc le risque de se coincer ou de se bloquer, ce qui entraînerait un contrecoup ou la destruction de la meule. g) Si le disque à tronçonner se coince ou lors d’une interruption de travail, mettre l’outil électroportatif hors fonctionnement et le tenir tranquillement jusqu’à l’arrêt total de la meule. Ne jamais essayer de sortir du tracé le disque à tronçonner encore en rotation, sinon il y a un risque de contrecoup. Déterminer la cause du blocage et l’éliminer. h) Ne pas remettre l’outil électroportatif en marche tant qu’il se trouve dans la pièce à travailler. Attendre que le disque à tronçonner ait atteint sa vitesse de rotation maximale avant de continuer prudemment la coupe. Sinon, le disque risque de se coincer, sauter de la pièce ou causer un contrecoup.

i) Soutenir des grands panneaux ou de grandes

pièces à travailler afin de réduire le risque d’un contrecoup causé par un disque à tronçonner coincé. Les grandes pièces risquent de s’arquer sous leur propre poids. La pièce doit être soutenue des deux côtés par des supports, près du tracé ainsi qu’aux bords de la pièce. j) Faire preuve d’une prudence particulière lorsqu’une coupe en plongée est effectuée dans des murs ou dans d’autres endroits difficiles à reconnaître. Le disque à tronçonner qui pénètre dans le mur peut heurter des conduites de gaz ou d’eau, des conduites électriques ou des objets pouvant causer un contrecoup.

• Cet outil n’a pas été conçu pour être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou manquant d’expérience ou de connaissances, excepté si elles ont fait l’objet d’une surveillance ou ont reçu des instructions concernant l’utilisation de l’outil par une personne responsable de leur sécurité

• Avant d’utiliser l’outil pour la première fois, s’en faites enseigner le maniement pratique

• Cet outil ne convient pas pour couper à mouillage 3

• Débranchez toujours l’outil avant tout réglage ou changement d’accessoire

• N’utilisez jamais l’outil pour le meulage latéral

• N’utilisez jamais d’outil avec un câble endommagé; faites-le remplacer par un technicien qualié

• Ne faites pas fonctionner l’outil à l’arrêt (il n’est pas conçu pour fonctionner avec une table de sciage)

• Ne travaillez pas de matériaux contenant de l’amiante (l’amiante est considérée comme étant cancérigène)

• Ne sciez pas de métaux ferreux (des copeaux chauds rougis pourraient mettre le feu à l’extraction de poussières)

• Lorsque vous travaillez la pierre, utilisez l’extraction de poussières ; l’aspirateur doit être approuvé pour l’extraction de la poussière de pierre (l’utilisation de cet équipement réduit les risques liés aux poussières)21

• La poussière de matériaux, tels que la peinture contenant du plomb, certaines espèces de bois, certains minéraux et diérents métaux, peut être nocive (le contact avec la poussière ou son inhalation peut provoquer des réactions allergiques et/ou des maladies respiratoires chez l’opérateur ou des personnes se trouvant à proximité); portez un masque antipoussières et travaillez avec un appareil de dépoussiérage lorsqu’il est possible d’en connecter un

• Certains types de poussières sont classiés comme étant cancérigènes (tels que la poussière de chêne ou de hêtre), en particulier en combinaison avec des additifs de traitement du bois; portez un masque antipoussières et travaillez avec un appareil de dépoussiérage lorsqu’il est possible d’en connecter un

• Suivez les directives nationales relatives au dépoussiérage pour les matériaux à travailler ACCESSOIRES

• SKIL ne peut se porter garant du bon fonctionnement de cet outil que s’il a été utilisé avec les accessoires d’origine

• La vitesse admissible des accessoires utilisées doit être au moins aussi élevée que la vitesse à vide maximale de l’outil

• Utilisez uniquement des lames de scie/disques à tronçonner d’un diamètre minimum de 85 mm, d’un diamètre maximum de 89 mm et dont l’alésage de broche est de 10 mm

• Ne jamais utilisez de disques de meulage avec cet outil

• Contrôlez toujours si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l’outil

• Faites attention aux vis, clous ou autres éléments qui pourraient se trouver dans la pièce à travailler et qui risqueraient d’endommager très fortement votre outil; enlevez-les avant de commencer le travail

• Familiarisez-vous avec les commandes et le bon fonctionnement de l’outil

• Enlevez tout corps étranger du tracé avant d’eectuer toute coupe

• Fixez solidement la pièce à travailler (une pièce xée à l’aide de dispositifs de xation est davantage assurée que si elle était tenue à la main)

• Utilisez des détecteurs appropriés afin de localiser la présence de conduites électriques ou bien s’adresser à la société locale de distribution (un contact avec des lignes électriques peut provoquer un incendie et une décharge électrique; le fait d’endommager une conduite de gaz peut entraîner une explosion; le fait d’endommager une conduite d’eau peut entraîner des dégâts matériels ou causer une décharge électrique)

• Utilisez un câble de prolongement complètement déroulé et de bonne qualité d’une capacité de 16 A

• Le niveau sonore en fonctionnement peut dépasser 85 dB(A); munissez-vous de casques anti-bruit

• Tenez toujours le câble éloigné des parties mobiles de l’outil; orientez le câble vers l’arrière le plus loin possible de l’outil

• Ne jamais utilisez votre outil sans le guide de sécurité d’origine

• Ne jamais tentez de couper de trop nes pièces

• Ne travaillez jamais au-dessus de l’outil (il n’est pas possible d’assurer un contrôle susant de l’outil en travaillant de cette manière)

• En cas de blocage ou d’anomalie électrique ou mécanique, coupez immédiatement l’outil et débranchez la prise

• Si le câble est endommagé ou rompu pendant le travail, n’y touchez pas, mais débranchez immédiatement la prise

• Lorsque vous rangez votre outil, le moteur doit être coupé et les pièces mobiles complètement arrêtées

• Après la mise hors service de l’outil, ne jamais arrêtez la rotation de l’accessoire en y appliquant une force latérale

EXPLICATION DES SYMBOLES SUR L’OUTIL

4 Veuillez lire le mode d’emploi avant d’utiliser l’outil 5 Double-isolation (ne nécessite pas de mise à la terre) 6 Utilisez des lunettes de protection et des casques anti-bruit 7 Ne jetez pas l’outil dans les ordures ménagères UTILISATION

• Marche/arrêt 8 - mettez en marche l’outil en enfonçant d’abord le bouton A vers l’avant, puis en tirant sur la gâchette B - arrêtez l΄outil en relâchant la gâchette B

• Réglage de la profondeur de coupe (0-28,5 mm) 9 - desserrez la xation C - réglez la profondeur de coupe souhaitée en utilisant l’échelle D - serrez la xation C - pour une qualité parfaite de coupe, la lame de scie ne doit jamais dépasser de plus de 3 mm la pièce à travailler ! uniquement lors de l’utilisation des lames d’un diamètre de 89 mm, la profondeur de coupe correspond à la valeur donnée par l’échelle de la profondeur de coupe D (pour connaître la profondeur de coupe réelle, utilisez le tableau 0 comme référence) ! effectuez toujours un essai préalable afin de vérifier la ligne de coupe

• Aspiration de poussières ! - connectez le tuyau de l’aspirateur E à la connexion F et à l’aspirateur comme indiqué ! ne laissez jamais le tuyau de l’aspirateur gêner le carter inférieur ou l’opération de coupe ! ne pas utilisez l’aspirateur quand vous coupez des métaux

• Changement des lames de scie @ ! débranchez la fiche ! s’assurez que la lame se soit bien stabilisée - réglez la profondeur de coupe au maximum - prenez la clé hexagonale G de son magasin H - appuyez sur le bouton de blocage de l’arbre J et maintenez-le tandis que vous enlevez le boulon de la lame K en faisant tourner la clé hexagonale G DANS LE SENS DES AIGUILLES D’UNE MONTRE (= dans le même sens que la èche imprimée sur la lame de scie) ! appuyez sur le bouton J de blocage de l’arbre uniquement lorsque l’outil est complètement arrêté - relâchez le bouton J de blocage de l’arbre - enlevez la bride L - poussez le bouton M à l’aide du pouce - soulevez le pied N et enlevez la lame de la scie ! changez la lame, les dents de scie et la flèche imprimée à la lame pointée dans le même direction que la flèche située sur la protection supérieure P22 - montez la bride L - serrez fermement le boulon de la lame K en faisant tourner la clé hexagonale G DANS LE SENS INVERSE DES AIGUILLES D’UNE MONTRE tout en poussant le bouton de blocage de l’arbre J - relâchez le bouton J de blocage de l’arbre

• Utilisation de l’outil # - réglez la profondeur de coupe souhaitée - branchez la che sur une prise secteur (le témoin Q s’allume pour indiquer que l’appareil est sous tension)

- poussez le bouton M à l’aide du pouce - posez l’outil avec le devant de la semelle bien à plat sur la pièce à travailler - inclinez l’outil vers l’avant avec l’indicateur de la ligne de coupe R aligné avec la ligne de coupe souhaitée marquée sur la pièce à travailler ! assurez-vous que les dents de la lame n’entrent pas dansla pièce à travailler - mettez en marche l’outil ! méfiez-vous de l’impact brusque de la puissance à la mise en marche de l’outil ! l’outil devra tourner à la vitesse maximum avant que la lamen’entre dans la pièce à travailler ! ne forcez pas l’outil (eectuez une pression légère et constante an d’éviter la surchaue des bouts de lame et, si vous coupez du plastique, la fonte du matériel plastique) ! lorsque vous travaillez, tenez toujours l’outil par la(les) zone(s) de couleur grise % - une fois la coupe faite, arrêtez l’outil en relâchant la gâchette B ! avant de retirer l’outil de la pièce à travailler, s’assurez que la lame se soit bien stabilisée

• Coupes plongeantes ^ - mettez en marche l’outil ! l’outil devra tourner à la vitesse maximum avant que la lamen’entre dans la pièce à travailler - poussez le bouton M à l’aide du pouce - inclinez l’outil vers l’avant avec l’indicateur de la ligne de coupe R aligné avec la ligne de coupe souhaitée marquée sur la pièce à travailler - déplacez progressivement l’outil vers l’avant ! ne jamais tirez l’outil vers l’arrière

• Guide parallèle S & - pour eectuer des coupes de précision le long d’un bord d’une pièce à travailler - peut être monté de n’importe quel côté de la semelle Réglage du guide parallèle - desserrez le bouton T - réglez à la largeur de coupe souhaitée à l’aide de l’échelle du guide parallèle (utilisez l’indicateur de ligne de coupe R comme référence 0) - serrez le bouton T

CONSEILS D’UTILISATION

• Utilisez seulement des lames de scie coupantes et appropriées * - utilisez une lame de scie en acier trempé V 2 pour couper du bois, de l'aluminium, du plastique et toutes sortes de panneaux stratiés - utilisez un disque diamanté W 2 pour couper la céramique et les dalles - lames avec denture à mise de carbure X 2 coupent 30 fois plus longtemps que des lames ordinaires

• Coupe de larges panneaux ( - placez le panneau sur des cales soit au sol, sur un établi ou une table ! réglez la profondeur de coupe pour éviter de couper le support de travail - dans le cas où le guide parallèle ne permetrait pas de régler la largeur de coupe, xez une règle à la pièce à travailler pour servir de guide et utilisez le côté droit de la semelle contre ce guide

• Couper sans éclats - toujours inversez la partie visible de la pièce à travailler - attachez un morceau de bois rectiligne sur la pièce à travailler au moyen de 2 serre-joints

• Pour des suggestions complémentaires voyez www.skil. com

ENTRETIEN / SERVICE APRES-VENTE

• Cet outil n’est pas conçu pour un usage professionnel

• Gardez toujours votre outil et le câble propres (spécialement les aérations Y 2) ! débranchez la fiche avant le nettoyage

• Gardez toujours la zone autour du carter inférieur Z 2 propre (enlevez la poussière et les copeaux en les nettoyant à l'air comprimé ou avec une brosse)

• Toujours nettoyez la lame de scie après toute utilisation (tout particulièrement dans le cas d’utilisation de résine)

• Si, malgré tous les soins apportés à la fabrication et au contrôle de l’outil, celui ci devait avoir un défaut, la réparation ne doit être conée qu’à une station de service après-vente agréée pour outillage SKIL - retournez l’outil non démonté avec votre preuve d’achat au revendeur ou au centre de service après-vente SKIL le plus proche (les adresses ainsi que la vue éclatée de l’outil gurent sur www.skil.com) ENVIRONNEMENT

• Ne jetez pas les outils électriques, les accessoires et l’emballage dans les ordures ménagères (pour les pays européens uniquement) - conformément à la directive européenne 2012/19/EG relative aux déchets d’équipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés séparément et faire l’objet d’un recyclage respectueux de l’environnement - le symbole 7 vous le rappellera au moment de la mise au rebut de l'outil23 BRUIT/VIBRATION

• Mesuré selon EN 60745 le niveau de la pression sonore de cet outil est 94 dB(A) et le niveau de la puissance sonore 105 dB(A) (déviation standard: 3 dB), et la vibration ✱ (somme vectorielle des trois axes directionnels; incertitude K = 1,5 m/s²) ✱ sciage du bois 2,9 m/s² ✱ sciage du métal 2,8 m/s² ✱ découpe de carrelage 2,8 m/s²

• Le niveau de vibrations émises a été mesuré conformément à l’essai normalisé de la norme EN 60745; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l’exposition aux vibrations lors de l’utilisation de l’outil pour les applications mentionnées - l’utilisation de l’outil dans d’autres applications, ou avec des accessoires diérents ou mal entretenus, peut considérablement augmenter le niveau d’exposition - la mise hors tension de l’outil et sa non-utilisation pendant qu’il est allumé peuvent considérablement réduire le niveau d’exposition ! protégez-vous contre les effets des vibrations par un entretien correct de l’outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail

DANGER : N’approchez pas les mains de la zone
