5330 AA - Пила SKIL - Бесплатен кориснички прирачник

Технички карактеристики	Циркуларна пила, моќност 1200 W, дијаметар на сечилото 190 мм, празен ход 5000 вртежи/мин
Употреба	Идеална за сечење дрво, панели и слични материјали, погодна за домашни и градежни работи
Одржување и поправка	Редовно проверувајте го состојбата на сечилото, чистете ги остатоците од сечење, подмачкувајте ги подвижните делови ако е потребно
Безбедност	Користете заштитни очила, ракавици и осигурајте се дека сечилото е правилно поставено пред употреба
Општи информации	Тежина 4,2 кг, гаранција 2 години, вклучува водич за сечење и адаптер за правосмукалка

Frequently Asked Questions - 5330 AA SKIL

Како да се состави пила SKIL 5330 AA?

За да ја составите пилата SKIL 5330 AA, следете ги упатствата дадени во упатството за употреба. Осигурајте се дека сите делови се присутни и составете ги во наведениот редослед.

Како да се смени сечилото на пилата SKIL 5330 AA?

За да го смените сечилото, исклучете ја пилата, а потоа користете го клучот што доаѓа со неа за да го ослободите завртката на сечилото. Отстранете го користеното сечило и инсталирајте ново, осигурувајќи се дека е добро фиксирано.

Што да направам ако пилата не се вклучува?

Прво проверете дали пилата е правилно вклучена и дали приклучокот работи. Ако сè уште не се вклучува, проверете го кабелот за напојување за евентуални оштетувања.

Како да ја прилагодам длабочината на сечење?

За да ја прилагодите длабочината на сечење, користете ја рачката за прилагодување која се наоѓа од страната на пилата. Поместете ја за да ја добиете посакуваната длабочина, а потоа заклучете ја на место.

Кои видови сечила се компатибилни со пилата SKIL 5330 AA?

Пилата SKIL 5330 AA е компатибилна со сечила со дијаметар од 30,5 см. Осигурајте се дека избирате сечила погодни за материјалот што сакате да го сечете.

Како да ја исчистам пилата по употреба?

Исклучете ја пилата и користете влажна крпа за да ја исчистите површината. Избегнувајте употреба на агресивни хемиски средства. Исто така, осигурајте се дека сте отстраниле сите остатоци од дрво или прашина.

Која е гаранцијата на пилата SKIL 5330 AA?

Пилата SKIL 5330 AA обично има гаранција од 2 години. Ве молиме консултирајте го упатството за употреба или веб-страницата на SKIL за повеќе детали за условите на гаранцијата.

Како да контактирам со корисничката служба на SKIL?

За да контактирате со корисничката служба на SKIL, посетете ја нивната веб-страница за да ги најдете контактите за вашата регија или повикајте го бројот за корисничка поддршка наведена во упатството за употреба.

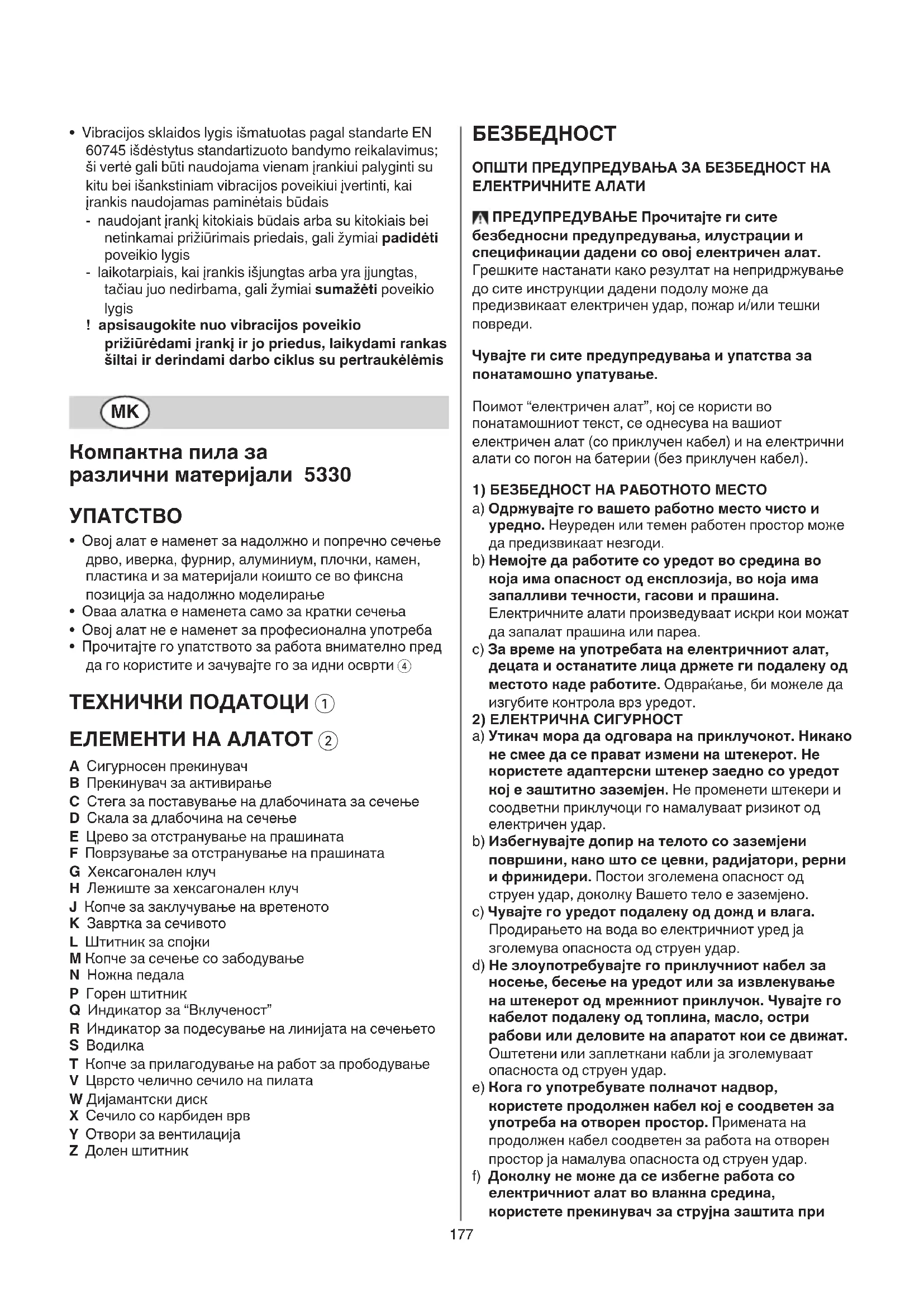

КОРИСНИЧКИ ПРИРАЧНИК 5330 AA SKIL

EU-Изјава за сообразност Компактна пила за различни материјали Број на артикл Со целосна одговорност изјавуваме, дека опишаните производи се во согласност со сите релевантни одредби на следните регулативи и прописи и се во согласност со следните норми. Техничка документација кај:

Компактна пила за различни материјали 5330

• Овој алат е наменет за надолжно и попречно сечење дрво, иверка, фурнир, алуминиум, плочки, камен, пластика и за материјали коишто се во фиксна позиција за надолжно моделирање

• Оваа алатка е наменета само за кратки сечења

• Овој алат не е наменет за професионална употреба

• Прочитајте го упатството за работа внимателно пред да го користите и зачувајте го за идни осврти 4 ТЕХНИЧКИ ПОДАТОЦИ 1 ЕЛЕМЕНТИ НА АЛАТОТ 2 A Сигурносен прекинувач B Прекинувач за активирање C Стега за поставување на длабочината за сечење D Скала за длабочина на сечење E Црево за отстранување на прашината F Поврзување за отстранување на прашината G Хексагонален клуч H Лежиште за хексагонален клуч J Копче за заклучување на вретеното K Завртка за сечивото L Штитник за спојки M Копче за сечење со забодување N Ножна педала P Горен штитник Q Индикатор за “Вклученост” R Индикатор за подесување на линијата на сечењето S Водилка T Копче за прилагодување на работ за прободување V Цврсто челично сечило на пилата W Дијамантски диск X Сечило со карбиден врв Y Отвори за вентилација Z Долен штитник

ОПШТИ ПРЕДУПРЕДУВАЊА ЗА БЕЗБЕДНОСТ НА ЕЛЕКТРИЧНИТЕ АЛАТИ ПРЕДУПРЕДУВАЊЕ Прочитајте ги сите безбедносни предупредувања, илустрации и спецификации дадени со овој електричен алат. Грешките настанати како резултат на непридржување до сите инструкции дадени подолу може да предизвикаат електричен удар, пожар и/или тешки

Чувајте ги сите предупредувања и упатства за понатамошно упатување. Поимот “електричен алат”, кој се користи во понатамошниот текст, се однесува на вашиот електричен алат (со приклучен кабел) и на електрични алати со погон на батерии (без приклучен кабел).

1) БЕЗБЕДНОСТ НА РАБОТНОТО МЕСТО

a) Одржувајте го вашето работно место чисто и уредно. Неуреден или темен работен простор може да предизвикаат незгоди. b) Немојте да работите со уредот во средина во која има опасност од експлозија, во која има запалливи течности, гасови и прашина. Електричните алати произведуваат искри кои можат да запалат прашина или пареа. c) За време на употребата на електричниот алат, децата и останатите лица држете ги подалеку од местото каде работите. Одвраќање, би можеле да изгубите контрола врз уредот.

2) ЕЛЕКТРИЧНА СИГУРНОСТ

a) Утикач мора да одговара на приклучокот. Никако не смее да се прават измени на штекерот. Не користете адаптерски штекер заедно со уредот кој е заштитно заземјен. Не променети штекери и соодветни приклучоци го намалуваат ризикот од електричен удар. b) Избегнувајте допир на телото со заземјени површини, како што се цевки, радијатори, рерни и фрижидери. Постои зголемена опасност од струен удар, доколку Вашето тело е заземјено. c) Чувајте го уредот подалеку од дожд и влага. Продирањето на вода во електричниот уред ја зголемува опасноста од струен удар. d) Не злоупотребувајте го приклучниот кабел за носење, бесење на уредот или за извлекување на штекерот од мрежниот приклучок. Чувајте го кабелот подалеку од топлина, масло, остри рабови или деловите на апаратот кои се движат. Оштетени или заплеткани кабли ја зголемуваат опасноста од струен удар. e) Кога го употребувате полначот надвор, користете продолжен кабел кој е соодветен за употреба на отворен простор. Примената на продолжен кабел соодветен за работа на отворен простор ја намалува опасноста од струен удар. f) Доколку не може да се избегне работа со електричниот алат во влажна средина, користете прекинувач за струјна заштита при178 технички проблеми. Употребата на прекинувачот за струјна заштита при технички проблеми го намалува ризикот од електричен удар.

3) БЕЗБЕДНОСТ НА ЛУЃЕ

a) Бидете внимателни, внимавајте што правите и постапувајте внимателно додека работите со електричниот алат. Не работете со уредот доколку сте уморни или под дејство на дрога, алкохол или лекови. Еден момент на невнимание при употребата може да доведе до сеиозни повреди. b) Носете ја личната заштитна опрема и секогаш носете заштитни очила. Носењето на личната заштитна опрема, како што е маската за прашина, безбедносната облека која не се лизга, заштитен шлем или штитник за слух, зависно од видот и примената на електричниот алат, ја намалува опасноста од повреда. c) Избегнувајте невнимателно вклучување за време на работата. Осигурајте се прекинувачот да биде во “OFF” позиција пред да го ставите штекерот во приклучокот. Доколку го носите електричниот алат со прстот на прекинувачот или го приклучувате апаратот кој е приклучен со напојување на струја, може да предизвикате незгоди. d) Пред вклучување на уредот, тргнете ги алатите за подесување или клучот за навртување. Алатот или клучот кој се наоѓа во вртливиот дел на уредот, може да предизвика незгода. e) Не ги преценувајте своите способности. Завземете сигурен и стабилен став и во секој момент одржувајте рамнотежа. На тој начин можете подобро да го контролирате уредот во неочекувани ситуации. f) Носете соодветна облека. Не носете широка облека или накит. Косата и алиштата треба да бидат подалеку од подвижните делови. Широката облека, накитот или долгата коса може да се закачат за подвижните делови. g) Доколку може да се монтираат направи за вшмукување и фаќање прашина, проверете дали се вклучени и дали можат исправно да се користат. Примената на овие направи ја намалува опасноста од прашината. h) Не дозволувајте искуството стекнато со честа употреба на алатите да ве направи спокојни и да ги игнорирате безбедносните принципи при неговото користење. Невнимателно движење може да предизвика сериозни повреди во дел од

ЕЛЕКТРИЧНИТЕ АЛАТИ a) Не го преоптеретувајте уредот. При вашата работа користете го предвидениот електричен алат за таа употреба. Со соодветниот електричен алат ќе работите подобро и посигурно во наведената функционална област. b) Не користете електричен алат чиј прекинувач е неисправен. Електричниот алат кој повеќе не може да се вклучува и исклучува е опасен и мора да се

c) Исклучете го електричниот алат од струја и/или извадете го комплетот со батерии, ако се одделува, пред да правите некакви прилагодувања, менувате дополнителна опрема или да го складирате електричниот алат. Со овие мерки на внимателност ќе се избегне невнимателното вклучување на уредот. d) Тргнете го електричниот алат кој не го користите од допирот на децата. Не допуштајте работа со уредот на лица кои не се запознаени со него или кои го немаат прочитано ова упатство. Електричните алати се опасни доколку со нив работат неискусни лица. e) Одржувајте го електричниот алат и дополнителната опрема. Имајте контрола околу тоа дали движечките делови на уредот работат беспрекорно и дали не се заглавени, дали деловите се скршени или оштетени до таа мерка што не може да се обезбеди функционирање на уредот. Пред примената, овие оштетени делови треба да се поправат. Причина за многу незгоди е лошо одржуваниот електричен алат. f) Алатите за сечење одржувајте ги остри и чисти. Внимателно одржуваните алати за сечење со остри очтрици помалку ќе се заглавуваат и со нив работата ќе биде полесна. g) Електричниот алат, прибор, работни алати итн., треба да ги користите според овие упатства, и на начин кој е опишан за соодветниот тип на уред. При тоа, земете ги предвид работните услови и работата која се извршува. Употребата на електричните алати за други цели кои не се предвидени, може да предизвика опасни ситуации. h) Рачките и површините за држење одржувајте ги суви, чисти и неизмастени. Рачките и површините за држење што се лизгаат не овозможуваат безбедно ракување и контрола на алатот во неочекувани ситуации.

a) Електричниот алат сервисирајте го кај квалификувано лице кое користи само идентични резервни делови. Со ова се обезбедува безбедно одржување на електричниот алат. БЕЗБЕДНОСНИ УПАТСТВА ЗА ПОВЕЌЕНАМЕНСКИТЕ ПИЛИ

ОПАСНОСТ: Држете ги рацете подалеку од областа за сечење и од сечилото. Ако двете раце ја држат пилата, не може да бидат исечени со

b) Не посегнувајте под материјалот кој го обработувате. Заштитниот механизам не може да ве штити од сечило под работниот простор. c) Длабочината на сечењето подесете ја на дебелината на работниот простор. Под работниот простор треба да се гледа помалку од цел забец на

d) Никогаш не држете го парчето за работа во раце или преку нога. Обезбедете стабилна површина за парчето за работа. Важно е да имате стабилна потпора во текот на работа за да се намали изложување на телото, контакт со сечивото или загуба на контролата.179 e) Фаќајте го електричниот апарат само за изолираните рачки, кога извршувате работи каде алатот за сечење може да дојде во контакт со инсталации или со сопствениот кабел. Контактот со електрична инсталација исто така ги прави изложените метални делови на алатот наелектризирани и може да доведе до струен удар. f) При сечење, секогаш користете заштитна ограда или механизам за заптита на рамни рабови. Така ќе ја подобрите прецизноста на сечењето и ќе го намалите ризикот од заглавување на сечилото. g) Секогаш користете сечила со соодветна големина и облик за отворите во вретеното (облик на дијамант или круг). Сечилата кои не се соодветни со хардветор за поставување на пилата, неправилно ќе се вртат и ќе предизвикаат губење на

h) Никогаш не користете оштетени или неисправни запчаници или резиња за сечила. Запчаниците и резињата за сечила се посебно дизајнирани за вашата пила, заради оптимални перформанси и безбедност при ракување.

• Повратниот удар претставува изненадна реакција на пробивање, удар или лошо порамнето сечило на пилата, кој предизвикува неконтролирано мрдање на пилата од местото на работата и подигнување кон оној кој ракува со пилата

• Кога сечилото ќе пробие или силно ќе удри за време на затворање на засекот, сечилото застанува и моторот забрзано ја води единицата кон оној кој ракува со апаратот

• Доколку сечилото се вовлече навнатре или не е порамнето со површината која се сече, запците на задниот раб на сечилото може да се забијат во горната површина на дрвото и да предизвикаат дигање на сечилото од засекот и отскокнување кон оној кој ракува со алатот

• Повратниот удар произлегува како резултат од неправилно ракување и/или неправилни процедури при работата или услови, и може да се избегне со превземање на соодветни мерки на претпазливост кои се наведени во понатамошниот текст a) Цврсто држете ја рачката на пилата, со две раце, и поставете ги рацете така што да можете да го издржите повратниот удар. Телото треба да се наоѓа од едната страна на сечилото, а не во линија со сечилото. Повратниот удар може да предизвика пилата да отскокне назад, но силата на повратниот удар може да се контролира само доколку се превземат правилните мерки на претпазливост. b) Кога сечилото ќе удри или доколку дојде до прекин на сечењето од било која причина, отпуштете го орозот и држете ја неподвижната пила во материјалот, се додека сечилото сосема не застане. Никогаш не се обидувајте да ја отстраните пилата од местото каде работите или да ја повлечете пилата наназад кога сечилото се движи или доаѓа до повратен удар. Испитувајте и превземете определени акции за исправање, за да ги елеминирате причините за удар на сечилото. Избегнувајте сечење на клинци и штрафови. c) Кога повторно ќе ја стартувате пилата која се наоѓа на местото каде работите, центрирајте ја пилата во засекот и осигурајте се запците на пилата да не влегуваат во материјалот. Доколку сечилото удира, може да дојде до отскокнување од местото каде се работи, или до повратен удар, кога пилата повторно се вклучува. d) Под големите плочи ставете потпора за да го намалите ризикот од пробивање на сечилото и повратен удар. Големите плочи имаат тенденција да се виткаат под сопствената тежина. Потпората мора да се стави под плочата, од двете страни, близу до линијата на сечењето и близу работ на плочата. e) Не користете тапо или оштетено сечило. Ненаоштрени или неправилно поставени сечила може да доведат до тесен засек и да предизвикаат прекумерно триење, удирање на сечилото или повратен удар. f) Рачките за заклучување на длабочината на сечењето и подесување на косината мора да бидат цврсти и обезбедени, пред почетокот на сечењето. Доколку подесувањето за сечивото се промени за време на сечењето, може да дојде до удирање и до повратен удар. g) Обрнете особено внимание кога сечете со пилата во постојни ѕидови или други слепи области. Сечилото што произлегува може да пресече објекти коишто предизвикуваат повратен

a) Проверете дали заштитата е добро затворена пред секоја употреба. Не вклучувајте ја пилата ако заштитата не се движи слободно и не го опфаќа веднаш сечилото. Никогаш не стегајте или не врзувајте ја заштитата на начин сечиво да остане изложено. Заштитата може да се свитка ако пилата случајно падне. Проверете дали заштитата се движи слободно и не ги допира сечилото или некој друг дел по сите агли и длабочини за сечење. b) Проверете ги работата и состојбата на повратниот повратниот федер на заштитата. Ако заштитата и федерот не работат правилно, мора да се сервисираат пред употребата. Заштитата ќе работи бавно заради оштетени делови, лепливи остатоци или наталожен отпаден материјал. c) Обезбедете основната плоча да не се движи додека “сечете со забодување” и кога поставката за закосеност на сечилото не е на 90°. Профилите за менување на сечилото ќе доведат до виткање и веројатно до повратен удар. d) Секогаш внимавајте заштитата да го покрие сечилото пред да ја спуштите пилата на клупа или на подот. Незаштитениот раб на сечилото ќе доведе до повратен ’од на пилата, сечејќи се на патот. Внимавајте на времето коешто е потребно да застане сечивото откако ќе се отпушти прекинувачот.180

4) БЕЗБЕДНОСНИ ПРЕДУПРЕДУВАЊА ПРИ

СЕЧЕЊЕ СО МАШИНАТА a) Заштитата што се обезбедува со алатот мора безбедно да се закачи на алатот и да се постави за да пружи максимална безбедност на тој начин што помал дел од тркалото ќе биде изложено кон работникот. Поставете се себеси и присутните лица подалеку од просторот на ротирачкото тркало. Заштитата го штити операторот од деловите на скршеното тркало и од случаен контакт со тркалото. b) Користете само дијамантски тркала за отсекување со алатот. Само заради тоа што одредена дополнителна опрема може да се прикачи на алатот, тоа не значи дека ќе обезбеди безбедна

c) Номиналната брзина на дополнителната опрема мора ба биде барем еднаква на максималната брзина посочена на алатот. Дополнителната опрема којашто работи побргу од номиналната брзина може да се откачи. d) Тркалата мора да се користат само за препорачаните примени. На пример: Не брусете со страната на тркалото за сечење. Абразивните тркала за сечење се наменети за периферално брусење. Применетите странични сили кај овие тркала може да предизвикаат кршење. e) Секогаш користете неоштетени потпори за тркалата со соодветен дијаметар за избраното тркало. Соодветните потпори за тркалата го потпираат тркалото и на тој начин ја намалуваат можноста за кршење на тркалото. f) Надворешниот дијаметар и дебелината на дополнителната опрема мора да бидат во рамките на капацитетот посочен на алатот. Несоодветната големина на дополнителната опрема не може соодветно да се обезбедува и контролира. g) Вкупната димензија на тркалата и потпорите мора правилно да легнуваат на алатот. Тркалата и потпорите со отворите коишто не соодветствуваат на елементот за поставување кај алатот нема да работат рамномерно, ќе вибрираат прекумерно и може да предизвикаат да ја загубите контролата. h) Не користете оштетени тркала. Проверете ги тркалата дали имаат отцепени делови и пукнатини. Ако алатот или тркалото паднат, проверете дали се оштетиле или ставете неоштетено тркало. По проверката и поставувањето на тркалото, поставете се подалеку од опсегот на областа на ротирачкото тркало, потоа вклучете го алатот на максималната брзина да работи една минута без оптоварување. Оштетените тркала обично ќе се откачат во текот на овој период за проверка.

i) Носете лична опрема за заштита 6. Зависно од

употребата, носете заштита за лице, безбедносни очила или заштитна маска. Ако е соодветно, носете маска за прашина, заштита за уши, ракавици или престилка што имаат капацитет да ги застануваат ситните абразивни честички или остатоци од работата. Заштитата за очи мора да овозможува застанување на разлетаните остатоци од работата при разни операции. Маската за прашина или респираторот мора да имаат капацитет за филтрирање на честички коишто се генерираат при работата. Продолжено изложување на голема бучава може да го оштети

j) Стојте настрана на безбедно растојание од областа за работа. Секој што ќе пристапи до областа за работа мора да носи лична опрема за заштита. Честичките од работата или од скршена дополнителна опрема може да одлетаат и да предизвикаат повреда подалеку од областа за

k) Држете го алатот само за изолираните површини за зафаќање кога извршувате работа при која што дополнителната опрема за сечење може да дојде во контакт со сокриените жици или со кабелот. Ако дополнителната опрема за сечење дојде во контакт со жица под напон, може да ги електрифицира металните делови на алатот и да предизвика електричен удар на операторот. l) Поставете го кабелот подалеку од дополнителната опрема којашто се врти. Ако изгубите контрола, кабелот може да се пресече или се попречи и раката или дланката може да се повлечат кон дополнителната опрема којашто се

m) Никогаш не оставајте го алатот додека дополнителната опрема не се смири во целост. Опремата којашто се врти може да се закачи за површината и да ја изгубите контролата врз алатот. n) Не вклучувајте го алатот додека го носите отстрана. Случајниот контакт со дополнителната опрема којашто се врти може да се заплетка во облеката и да го повлече алатот кон телото. o) Редовно чистете ги отворите за вентилација на алатот. Вентилаторот на моторот вовлекува прашина во куќиштето, а прекумерната акумулација на иситнет метал може да предизвика електричен

p) Не работете со алатот близу запаливи материјали. Искрите може да ги запалат овие материјали. q) Не користете дополнителна опрема којашто бара течни разладувачи.Употребата на вода или други течни разладувачи може да предизвикаат електричен удар или смрт.

• Повратниот удар е ненадејна реакција на заглавено или попречено ротирачко тркало. Потфаќањето или заглавувањето предизвикуваат нагло попречување на тркалото што предизвикува алатот врз кој веќе немате контрола да се потисне во правец обратен од ротацијата на тркалото кај точката на поврзување.

• На пример, ако абразивното тркало се потфати или заглави со остаток од работата, работ на тркалото којшто навлегува во потфатената област може да се закопа во површината на материјалот и со тоа да предизвика тркалото да се откачи или да ве бутне. Тркалото може да отскокне кон или обратно од ракувачот, зависно од правецот на движење на181 тркалото во моментот на потфаќање. Абразивните тркала може и да се скршат во овие услови.

• Повратниот удар е резултат на неправилна употреба на алатот и/или несоодветна работна постапка или услови, а може да се избегне ако ги преземете неопходните безбедносни мерки како што е посочено подолу. a) Одржувајте цврст зафат на алатот и поставете ги телото и раката на тој начин со којшто ќе си овозможите да ја издржите силата на повратниот удар. Секогаш служете се со дополнителната рачка ако се доставува за максимална контрола врз повратниот удар или врз реакцијата од моментот на обрт при вклучување. Ракувачот може да ги контролира реакциите од моментот на обрт или силата на повратниот удар ако ги преземе неопходните безбедносни мерки. b) Никогаш не ставајте ја раката близу опремата којашто се врти. Опремата може да удри повратно преку раката. c) Не поставувајте го телото во линија или зад ротирачкото тркало. Кога тркалото во даден момент на работа се оддалечува од телото, можен повратен удар може да ги придвижи ротирачкото тркало и алатот директно кон вас. d) Обрнете особено внимание кога работите кај агли, остри рабови и слично. Избегнувајте потскокнување и потфаќање на дополнителната опрема. Аглите, острите рабови или отскокнувањето имаат тенденција да ја потфатат дополнителната опрема којашто се врти и на тој начин да изгубите контрола или да предизвикате повратен удар. e) Не прикачувајте синџир за пили, сечило за резбарење, сегментирано дијамантско тркало со периферален процеп поголем од 10 мм или сечиво со запци за пила. Таквите сечива предизвикуваат чести повратни удари и загуба на контролата. f) Не “заглавувајте” го тркалото за сечење и не применувајте прекумерен притисок. Не обидувајте се да направите прекумерна длабочина при сечењето. Ако вложите прекумерен притисок врз притисокот, тоа доведува до преоптоварување и поголема можност за превиткување или виткање на тркалото при сечењето, како и до можност за повратен удар или кршење на тркалото. g) Кога тркалото се витка или кога прекинувате со сечење од која било причина, исклучете го алатот и држете го без да го поместувате додека тркалото не застане сосема. Никогаш не обидувајте се да го извадите тркалото за сечење додека се движи, во спротивно може да дојде до повратен удар. Проверете и преземете корективни дејства за да исклучите причина за виткање на

h) Не започнувајте ја работата со сечење во самиот предмет за работа. Оставете тркалото да постигне полна брзина и внимателно навлезете во линијата за сечење. Тркалото може да се свитка, да се откачи или да предизвика повратен удар ако алатот се вклучува во самиот предмет за

i) Потпрете ги панелите или преголемите предмети

за работа за да го сведете ризикот од потфаќање на тркалото или од повратен удар на минимум. Големите предмети за работа се виткаат заради нивната тежина. Потпорите мора да се постават под предметот за работа близу линијата за сечење и близу работ на предметот за работа од двете страни на тркалото. j) Обрнете особено внимание кога правите „џебен засек“ во постојни ѕидови или други слепи области. При навлегување, тркалото може да ги пресече цевките за плин или вода, електричната инсталација или да наиде на предмети коишто ќе предизвикаат повратен удар. ДОПОЛНИТЕЛНИ БЕЗБЕДНОСНИ ПРЕДУПРЕДУВАЊА

• Овој алат е наменет за употреба за лица (вклучувајќи и деца) со намалени физички, сензорски или ментални способности или со помало искуство и знаење, и доколку лицето задолжено за нивна безбедност не им даде соодветна помош и упатство за за тоа како да се користи алатот

• Пред првото користење на електричниот алат, се препорачува да добиете практични информации

• Овој алат не е подесен за сечење во присуство на влага 3

• Обезбедете се алатот да е исклучен од струја пред да вршите било какво подесување или замена на приборот

• Никогаш не користете го алатот за странично

• Никогаш не користете алат ако кабелот е оштетен; замената на кабелот мора да ја изврши стручно лице

• Не вклучувајте го алатот прицврстен за едно место (не е наменете за работа на маса за пилење)

• Не обработувајте никаков материјал кој содржи азбест (азбестот важи за предизвикувач на рак)

• Не сечете метали со железо (црвените врели отфрлени делови може да го запалат отстранувањето за прашината)

• Користете го отстранувањето за прашина кога работите со камен. Правосмукалката мора да има функција за отстранување на камената прашина (со употреба на оваа опрема се намалува ризикот поврзан со прашината)

• Прашината од материјали како боја која содржи олово, некои видови дрво, минерали и метали, може да биде штетна за здравјето (контактот со прашината или нејзиното вдишување може да шредизвика алергии и/или болести на дишните органи за оној кој работи со алатот или луѓето во близина); носете маска за прашина и работете со правосмукалки доколку можете да ги поврзете

• Некои видови на прашина се канцерогени (како на пример прашината од даб или бука), особено заедно со адитиви за одржување на дрвото; носете маска за прашина и работете со правосмукалки доколку можете да ги поврзете182

• Следете ги процедурите на вашата земја за прашината која се јавува како резултат од материјалите со кои работите

• SKIL може да признае гаранција само доколку е користен оригинален прибор

• Користете само прибор чија дозволена брзина е во најмала рака еднаква на најголемата брзина при празен од на електричниот алат

• Користете само сечива за пили/дискови за сечење со минимален дијаметар од 85 мм, со максимален дијаметар од 89 мм и отвор на ободот од 10 мм

• Никогаш не користете дискови за стругање со овој

• Секогаш проверувајте напонот да е ист со оној кој е назначен на плочката на алатот

• Избегнувајте оштетувања од штрафови, шајки и други предмети во местото каде работите; тргнете ги пред да почнете со работа

• Запознајте се со контролите и со правилната употреба на косилката

• Пред да почнете со сечење, отстранете ги сите пречки на и под местото каде сечете

• Зацврстете го материјалот кој го обработувате (обработка која е зацврстена со стеги или во менгеме е побезбедна отколку да ја држите со раце)

• Користете соодветни детектори за наоѓање на скриени инсталации или повикајте соодветна компанија за помош (контактот со електричните линии може да доведе до струен удар; оштетувањата во гасоводна цевка може да резултира со експлозија; пенетрирање во водоводна инсталација може да доведе до оштета на предмети или електричен удар)

• Продолжениот кабел кој го користите, мора да биде сосема одмотан и безбеден, со капацитет од 16 А ВО ТЕКОТ НА УПОТРЕБАТА

• Нивото на бучава додека работите може да изнесува повеќе од 85 dB(A); носете заштита за ушите

• Кабелот секогаш држете го подалеку од деловите на алатот кои се движат; кабелот држете го на задната страна, на страна од алатот

• Никогаш не користете електричен алат без оригинален систем за заштита

• Не се обидувајте да сечете многу мали материјали

• Не работете над главата со алатот (со овој начин на работа не се обезбедува задоволителна контрола врз алатот)

• Во случај на атипично однесување или непознати звуци, веднаш исклучете го алатот и извлечете го штекерот од електричниот приклучок

• Ако кабелот се оштети или пресече за време на работата, веднаш исклучете го и не го допирајте ПО УПОТРЕБА

• Кога ќе ја завршите работата со алатот, исклучете го моторот и проверете дали сите подвижни делови се

• По исклучувањето на електричниот алат, никогаш не го запирајте вртењето на приборот со користење на странична сила ОБЈАСНУВАЊЕ ЗА СИМБОЛИТЕ ЗА АЛАТОТ 4 Пред употреба прочитајте го прирачникот за

5 Двојна изолација (не е потребна заземна жица) 6 Носете заштитни очила и заштита за ушите 7 Не фрлајте го алатот заедно со другиот отпад од домаќинството

• Вклучено/Исклучено 8 - вклучете го алатот прво со притискање на копчето A напред и потоа повлечете го прекинувачот за активирање B - исклучете ја машината со пуштање на прекинувачот за активирање B

• Подесување на длабочината на сечењето (0-28,5 мм) 9 - разлабавете ја стегата C - поставете ја саканата длабочина за сечење преку скалата D - затегнете ја стегата C - заради оптимален квалитет на сечењето, сечилото на пилата не би требало да биде подолго од 3 мм под делот за работа ! само кога користите сечива за пили со дијаметар од 89 мм, длабочината на сечењето одговара на вредностите на прикажаната скала за длабочина на сечењето D (за вистинската длабочина за сечење, користете ја масата 0 како референца) ! секогаш најпрво изведете пробно сечење за да ја проверите вистинската линија на сечењето

• Вшмукување прашина ! - поврзете го цревото на правосмукалката E со поврзувањето F и правосмукалката како што е прикажано на сликата ! никогаш не дозволувајте цревото на правосмукалката да дојде во допир со долниот заштитен механизам или со операцијата на сечење ! не користете правосмукалката кога сечете метал

• Замена на сечилата на пилата @ ! извлечете го приклучокот ако кабелот ! проверете дали е дојдено до целосен прекин на работата на сечилото - поставете ја длабочината за сечење на максимум - земете хексагонален клуч G од складот H - притиснете го копчето за заклучување J и држете го додека ја отстранувате навртката за разлабавување на сечивото K еден круг со инбус G ВО ПРАВЕЦ НА СТРЕЛКИТЕ НА ЧАСОВНИКОТ (= во истиот правец како и стрелката отпечатена на сечивото) ! копчето за заклучување на вретеното J притиснете го кога електричниот алат целосно

- пуштете го кочето за заклучување на вретеното J - отстранете го штитникот L - притиснете го копчето M со палецот - подигнете ја основата N и извадете го сечилото на

! сменете го сечивото за пилата со запците и стрелката отпечатена на сечивото насочени во183 ист правец како и стрелката на горниот штитник P - поставете штитник L - цврсто стегнете ја навртката на сечивото K со инбус G ОБРАТНО ОД СТРЕЛКИТЕ НА ЧАСОВНИКОТ додека го буткате копчето за заклучување J - пуштете го кочето за заклучување на вретеното J

• Работа со алатот # - подесете ја саканата длабочина за сечење - поврзете го приклучокот во штекер (светилката Q се вклучува посочувајќи дека алатот е вклучен во

- притиснете го копчето M со палецот - поставете го електричниот алат со предниот крај на рамното ниво на местото каде работите - навалете го алатот правилно со визирот за линијата за сечење R паралелно со саканата линија за сечење означена на работниот предмет ! проверете запците на пилата да не се закачени на местото каде се работи - вклучете го алатот ! внимавајте на повратната сила од алатот при

! електричниот алат би требало да се наоѓа во полна брзина пред сечилото да дојде во допир со местото каде се работи ! не применувајте сила врз алатот (применете лесен и континуиран притисок за да избегнете прегревање на врвовите на сечивата и во случај на сечење пластика, топење на пластичниот материјал) ! додека работите, секогаш држете го алатот за местото (местата) кое (кои) се означени со сива боја % - по завршувањето на сечењето, исклучете го алатот со пуштање на орозот B ! пред да го подигнете електричниот алат од местото каде се работи, проверете дали е дојдено до целосен прекин на работата на

• Длабинско сечење ^ - вклучете го алатот ! електричниот алат би требало да се наоѓа во полна брзина пред сечилото да дојде во допир со местото каде се работи - притиснете го копчето M со палецот - навалете го алатот правилно со визирот за линијата за сечење R паралелно со саканата линија за сечење означена на работниот предмет - постепено напредувајте со алатот ! никогаш не туркајте го алатот кон назад

• Странична ограда S & - за правење на точни засеци низ работ на материјалот кој се обработува - може да се вметне на било која страна на нивото Подесување на страничната ограда - пуштете го копчето T - подесете ја саканата широчина за сечење со помош на салата на страничната ограда (употребувајте визир за линија за сечење R како нулта положба) - прицврстете го копчето T СОВЕТИ ЗА ПРИМЕНА

• Користете само остри сечила, од соодветен вид * - користете цврсто челично сечило за пила V 2 за сечење дрво, алуминиум, пластика и сите видови на ламинати - користете дијамантски диск W 2 за сечење керамика и плочки - сечилата со карбиден врв X 2 остануваат остри 30 пати подолго од обичните сечила

• Сечење на големи плочи ( - поставете ја плочата близу сечењето на под, маса или работна маса ! подесете ја длабочината на сечењето така што ќе сечете низ плочата, а не низ потпората - во случај страничната ограда да не ја овозможува саканата широчина за сечење, со спрега или со клинец закачете дрвен дел на местото каде се работи, како водилка, и користете ја десната страна на нивото со оваа водилка

• Сечење без поткршени рабови - лицето на материјалот е свртено надолу на работното место - затегнете право парче дрво на материјалот за обработка со 2 стеги

• Многу други совети можете да најдете на www.skil.com ОДРЖУВАЊЕ/СЕРВИСИРАЊЕ

• Овој алат не е наменет за професионална употреба

• Алатот и кабелот секогаш да се одржуваат чисти (особено отворите за ладење Y 2) ! пред чистење извадете го алатот од приклучокот

• Секогаш одржувајте ја областа околу долниот штитник Z 2 чиста (отстранете ги прашината и деланките со раздувување со компримиран воздух или со четка)

• Сечилото на пилата исчистете го непосредно по користењето (особено од смола и лепак)

• Доколку алатот и покрај внимателното работење и контрола некогаш откаже, поправката мора да ја изврши некој овластен SKIL сервис за електрични алати - во случај на примедба, испратете го алатот нерасклопен, заедно со сметкопотврдата, до вашиот продавач или најблискиот SKIL сервис (адресите се наведени на www.skil.com) ЗАШТИТА НА ЖИВОТНАТА

• Не се ослободувајте од електични алати, уреди или амбалажа преку нивно фрлање во домашното ѓубре (само за земјите на ЕУ) - според Европската Директива 2012/19/EC за ослободување од електрична и електронска опрема и нејзина имплементација во согласност со националните закони, електричните алати кои го достигнале крајот на својот животен век мора да бидат собрани посебно и да бидат вратени во соодветен објект за рециклирање - симболот 7 ќе ве потсетува на ова кога ќе дојде време алатот да го фрлите184 БУЧАВА/ВИБРАЦИИ

• Мерено во согласност со EN 60745 нивото на звучен притисок е 94 dB(A) а нивото на звучна моќност 105 dB(A) (стандардно отстапување: 3 dB), и вибрација ✱ м/с² (векторски збир на трите показатели; несигурност К = 1.5 м/с²) ✱ сечење на дрво 2,9 м/с² ✱ сечење на метал 2,8 м/с² ✱ сечење на плочки 2,8 м/с²

• Нивото на емитирање на вибрации кое е наведено на задниот дел на ова упатство е измерено во согласност со стандардизираниот тест даден во EN 60745; може да се користи за да се спореди еден алат со друг, и како првична оценка за изложеноста на вибрации кога се користи алатот за споменатите примени - користењето на алатот за разни примени, или со различни или неправилно чувани делови, може да доведе до значајно зголемување на нивото на

- кога алатот е исклучен или кога алатот е вклучен но не врши некаква работа, може да дојде до значително намалување на нивото а изложеност ! заштитете се од ефектите на вибрациите преку одржување на алатот и неговите делови, одржување на топлината во вашите раце, и организирање на вашата работа
