BRUKSANVISNING 5330 AA SKIL

EU-konformitetsförklaring Kompakt såg för flera material Produktnummer Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer. Teknisk dokumentation:

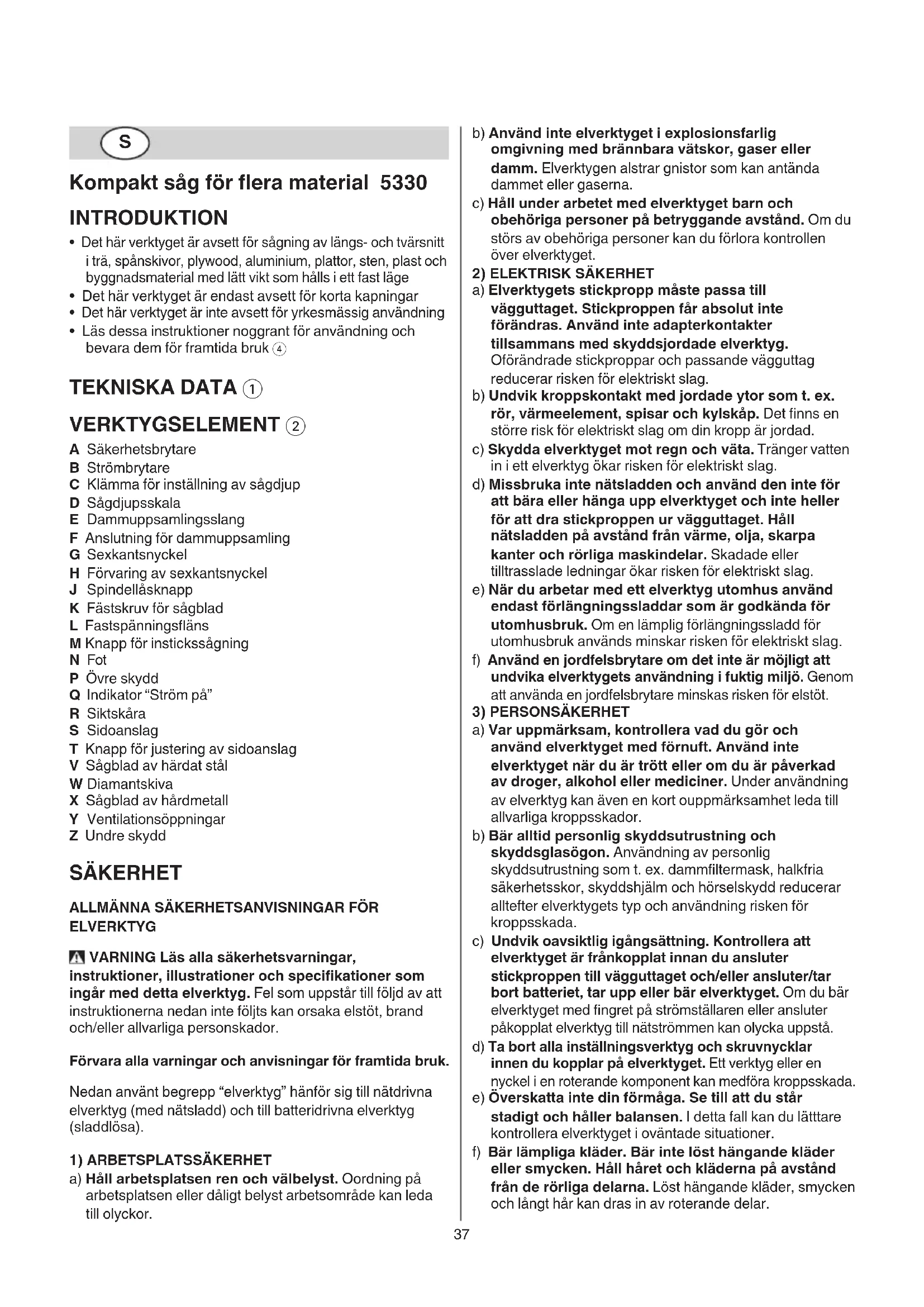

Kompakt såg för flera material 5330 INTRODUKTION

• Det här verktyget är avsett för sågning av längs- och tvärsnitt i trä, spånskivor, plywood, aluminium, plattor, sten, plast och byggnadsmaterial med lätt vikt som hålls i ett fast läge

• Det här verktyget är endast avsett för korta kapningar

• Det här verktyget är inte avsett för yrkesmässig användning

• Läs dessa instruktioner noggrant för användning och bevara dem för framtida bruk 4 TEKNISKA DATA 1 VERKTYGSELEMENT 2 A Säkerhetsbrytare B Strömbrytare C Klämma för inställning av sågdjup D Sågdjupsskala E Dammuppsamlingsslang F Anslutning för dammuppsamling G Sexkantsnyckel H Förvaring av sexkantsnyckel J Spindellåsknapp K Fästskruv för sågblad L Fastspänningsäns M Knapp för instickssågning N Fot P Övre skydd Q Indikator “Ström på” R Siktskåra S Sidoanslag T Knapp för justering av sidoanslag V Sågblad av härdat stål W Diamantskiva X Sågblad av hårdmetall Y Ventilationsöppningar Z Undre skydd SÄKERHET

ALLMÄNNA SÄKERHETSANVISNINGAR FÖR

ELVERKTYG VARNING Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som ingår med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp “elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det nns en större risk för elektriskt slag om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elektriskt slag. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elektriskt slag. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elektriskt slag. f) Använd en jordfelsbrytare om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med ngret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innen du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lätttare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna på avstånd från de rörliga delarna. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar.38 g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. h) Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING

AV ELVERKTYG a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet eektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget återanvänds. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enlig dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå. h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

a) Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

FARA : Håll händerna på betryggande avstånd från sågområdet och sågklingan. Om båda händerna hålls på sågen kan de inte skadas av sågklingan. b) Sträck dig inte under arbetsstycket. Skyddet skyddar dig inte från sågbladet under arbetsstycket. c) Justera skärdjupet gentemot tjockleken av arbetsstykket. Mindre än hela längden av en av sågklingans tänder skall vara synlig genom arbetsstykket. d) Arbetsstycket som ska sågas får aldrig hållas i handen eller över benen. Säkra arbetsstycket på ett stabilt stöd. Det är viktigt att arbetsstycket hålls fast ordentligt för undvikande av kontakt med kroppen, inklämning av sågklinga eller förlorad kontroll över sågen. e) Håll fast elverktyget endast vid de isolerade handtagen när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Om elverktyget kommer i kontakt med en spänningsförande ledning sätts elverktygets metalldelar under spänning som sedan leder till elstöt. f) Vid klyvsågning ska alltid ett sidoanslag eller ett raksågningsstycke användas. Det gör att sågkanten blir rakare och minskar risken för att sågbladet kör fast. g) Använd alltid sågklingor i rätt storlek och med lämpligt infästningshål (t. ex. i stjärnform eller runt). Sågklingor som inte passar till sågens monteringskomponenter roterar orunt och leder till att kontrollen förloras över sågen. h) Använd aldrig skadade eller felaktiga brickor eller bultar för att fästa sågbladet. Brickorna och bultarna är speciellt tillverkade för sågen, för bästa prestanda och högsta säkerhet vid användningen.

• Ett bakslag är en plötslig reaktion på ett klämt, fastkört eller felställt sågblad, som gör att sågen lyfts upp och ut ur arbetsstycket på ett okontrollerat sätt

• Om sågbladet kläms eller körs fast hår genom att sågspåret stänger sig, stannar sågbladet och motorreaktionen driver enheten snabbt bakåt mot operatören

• Om sågbladet blir vridet eller felställt i spåret kan tänderna i bakre delen av sågbladet tränga in i övre delen av arbetsstycket, lämna spåret och hoppa bakåt mot operatören

• Ett bakslag orsakas av en felaktigt använd såg och kan undvikas med lämpliga skyddsåtgärder som beskrivs nedan a) Håll stadigt i sågen med båda händerna och håll armarna i ett läge som möjliggör att hålla stånd mot de bakslagskrafter som eventuellt uppstår. Stå alltid på sidan om sågklingan; håll aldrig sågklingan i linje med kroppen. Vid ett bakslag kan sågen hoppa bakåt men användaren kan behärska bakslagskraften om lämpliga åtgärder vidtagits. b) Om sågklingan kommer i kläm eller arbetet avbryts, koppla från sågen och håll sågklingan i arbetsstycket tills den stannat fullständigt. Försök aldrig dra sågen ur arbetsstycket eller bakåt så länge sågklingan roterar eller risk finns för att bakslag uppstår. Lokalisera och åtgärda orsaken för inklämning av sågklingan. Undvik att såga på spikar och skruvar. c) Vill du återstarta en såg som sitter i arbetsstycket centrera sågklingan i sågspåret och kontrollera att sågklingans tänder inte hakat upp sig i arbetsstycket. Är sågklingan inklämd kan den gå upp ur arbetsstycket eller orsaka bakslag vid återstart av sågen. d) Stöd stora skivor för att reducera risken för ett bakslag till följd av inklämd sågklinga. Stora paneler sackar gärna under sin egen vikt. Stöd måste placeras under panelen på båda sidorna, nära såglinjen och nära panelens kant. e) Använd inte oskarpa eller skadade sågklingor. Sågklingor med oskarpa eller fel inriktade tänder medför till följd av ett för smalt sågspår ökad friktion, inklämning av sågklingan och bakslag.39 f) Handtagen för justering av sågdjup och sågvinkel måste vara åtdragna och säkrade före sågningen. Om bladjusteringen ändras under sågningen kan sågklingan klämmas fast och orsaka bakslag. g) Var speciellt försiktig vid sågning i existerande väggar eller andra dolda områden. Den inträngande sågklingan kan blockera vid sågning i dolda objekt och förorsaka bakslag.

3) KLINGSKYDDETS FUNKTION

a) Kontrollera innan sågen används att klingskyddet stängs felfritt. Sågen får inte tas i bruk om klingskyddet inte är fritt rörligt och inte stänger omedelbart. Klingskyddet får inte klämmas eller bindas fast; i detta fall är sågklingan oskyddad. Om sågen av misstag faller ner på golvet kan klingskyddet deformeras. Kontrollera att klingskyddet är fritt rörligt och att det vid alla snittvinklar och sågdjup varken berör sågklingan eller andra delar. b) Kontrollera fjäderns tillstånd och funktion på klingskyddet. Låt sågen repareras innan den tas i bruk om klingskyddet och fjädern inte fungerar felfritt. Skadade delar, klibbiga avlagringar eller anhopningar av spån kan hindra det undre klingskyddets rörelse. c) Om sågning inte utförs rätvinkligt säkra vid “instickssågning” sågens fotplatta mot förskjutning i sidled. En förskjutning i sidled kan medföra att sågklingan kläms fast och sedan leder till bakslag. d) Se till att sågklingan skyddas av klingskyddet när sågen läggs bort på arbetsbänk eller golv. En oskyddad och ännu roterande sågklinga föryttar sågen mot snittriktningen och risk nns att sågen sågar allt som är i vägen. Beakta även sågens eftergång.

4) SÄKERHETSVARNINGAR FÖR KAPSLIPMASKINER

a) Sprängskyddet måste monteras ordentligt på elverktyget och bör inställas så att högsta möjliga säkerhet uppnås, dvs den del av slipkroppen som är vänd mot användaren måste vara så liten som möjligt. Håll dig själv och andra personer utanför slipskivans rotationsplan. Sprängskyddet ska skydda användaren mot utslungade brottstycken från eller tillfällig kontakt med slipkroppen. b) För elverktyget får endast diamantbelagda kapskivor användas. Även om tillbehör kan fästas på elverktyget utgör detta ingen garanti för en riskfri användning. c) Insatsverktygets tillåtna varvtal måste åtminstone motsvara elverktygets angivna högsta varvtal. Tillbehör med en högre rotationshastighet kan förstöras. d) Slipkroppar får användas endast för rekommenderade arbeten, t.ex.: Slipa aldrig med kapskivans sidoyta. Kapskivor är avsedda för materialavverkning med skivans kant. Om tryck från sidan utövas mot slipkroppen kan den spricka. e) För vald kapskiva ska oskadade spännflänsar i rätt storlek användas. Lämpliga änsar stöder kapskivan och reducerar sålunda risken för brott på kapskivan. f) Insatsverktygets yttre diameter och tjocklek måste motsvara elverktygets dimensioner. Feldimensionerade insatsverktyg kan inte på betryggande sätt avskärmas och kontrolleras. g) Slipskivor och flänsar måste exakt passa till elverktygets slipspindel. Insatsverktyg som inte exakt passar till elverktygets slipspindel roterar ojämnt, vibrerar kraftigt och kan leda till att du förlorar kontrollen över verktyget. h) Skadade slipskivor får inte användas. Kontrollera slipskivorna före varje användning avseende splitterskador och sprickor. Om elverktyget eller slipskivan skulle falla ned, kontrollera om skada uppstått eller byt till en oskadad slipskiva. Du och andra personer ska efter kontroll och montering av slipskivan stå utanför slipskivans rotationsplan; låt sedan elverktyget rotera en minut på högsta varvtalet. Skadade slipskivor går i de esta fall sönder vid denna provkörning.

i) Använd personlig skyddsutrustning 6. Använd

alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna ltrera bort det damm som eventuellt uppstår under arbetet. Risk nns för hörselskada under en längre tids kraftigt buller. j) Se till att obehöriga personer hålls på betryggande avstånd från arbetsområdet. Alla som rör sig inom arbetsområdet måste använda personlig skyddsutrustning. Brottstycken från arbetsstycket eller insatsverktygen kan slungas ut och orsaka personskada även utanför arbetsområdet. k) Håll fast elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatstillbehöret kan skada dolda elledningar eller egen nätsladd. Kontakt med en spänningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till elstöt. l) Håll nätsladden på avstånd från roterande insatsverktyg. Om du förlorar kontrollen över elverktyget kan nätsladden kapas eller dras in varvid risk nns för att din hand eller arm dras mot det roterande insatsverktyget. m) Lägg aldrig bort elverktyget innan insatsverktyget stannat fullständigt. Det roterande insatsverktyget kan komma i beröring med underlaget varvid risk nns att du förlorar kontrollen över elverktyget. n) Elverktyget får inte rotera när det bärs. Kläder kan vid tillfällig kontakt med det roterande insatsverktyget dras in varvid insatsverktyget dras mot din kropp. o) Rengör regelbundet elverktygets ventilationsöppningar. Motoräkten drar in damm i huset och en kraftig anhopning av metalldamm kan orsaka farliga elströmmar. p) Använd inte elverktyget i närheten av brännbara material. Risk nns för att gnistor antänder materialet. q) Använd inte insatsverktyg som kräver flytande kylmedel. Vatten eller andra kylvätskor kan medföra elstöt.

5) BAKSLAG OCH MOTSVARANDE VARNINGAR

• Ett bakslag är en plötslig reaktion hos slipskivan som beror på att den hakar fast eller blockerar. Blockerar eller hakar det roterande insatsverktyget upp sig nns risk för att det plötsligt stannar. Härvid accelererar ett okontrollerat elverktyg mot insatsverktygets rotationsriktning vid inklämningsstället.40

• Om t.ex. en slipskiva hakar upp sig eller blockerar i arbetsstycket kan slipskivans kant i arbetsstycket klämmas fast varvid slipskivan bryts sönder eller orsakar bakslag. Slipskivan rör sig nu mot eller bort från användaren beroende på skivans rotationsriktning vid inklämningsstället. Härvid kan slipskivan även brytas sönder.

• Bakslag uppstår till följd av missbruk eller felaktig hantering av elverktyget. Detta kan undvikas genom skyddsåtgärder som beskrivs nedan. a) Håll stadigt i elverktyget samt kroppen och armarna i ett läge som är lämpligt för att motstå bakslagskrafter. Använd alltid stödhandtaget för bästa möjliga kontroll av bakslagskrafter och reaktionsmoment vid start. Användaren kan genom lämpliga försiktighetsåtgärder bättre behärska bakslags- och reaktionskrafterna. b) Håll alltid handen på betryggande avstånd från det roterande insatsverktyget. Insatsverktyget kan vid ett bakslag gå mot din hand. c) Undvik området framför och bakom den roterande kapskivan. Om du för kapskivan i arbetsstycket bort från kroppen kan i händelse av ett bakslag elverktyget med roterande skiva slungas mot din kropp. d) Var särskilt försiktig vid bearbetning av hörn, skarpa kanter osv. Håll emot så att insatsverktyget inte studsar ut från arbetsstycket eller kommer i kläm. På hörn, skarpa kanter eller vid studsning tenderar det roterande insatsverktyget att komma i kläm. Detta kan leda till att kontrollen förloras eller att bakslag uppstår. e) Använd aldrig kedje- eller tandade sågklingor och inte heller segmenterade diamantskivor med spår bredare än 10 mm. Sådana insatsverktyg orsakar ofta bakslag eller förlorad kontroll över elverktyget. f) Se till att kapskivan inte kommer i kläm och att den inte utsätts för högt mottryck. Försök inte skära för djupt. Om kapskivan överbelastas ökar dess påfrestning och risk nns för att den snedvrids eller blockerar som sedan kan resultera i bakslag eller slipkroppsbrott. g) Om kapskivan kommer i kläm eller arbetet avbryts, koppla från elverktyget och håll det lugnt tills skivan stannat fullständigt. Försök aldrig dra ut en roterande kapskiva ur skärspåret då detta kan leda till bakslag. Lokalisera och åtgärda orsaken för inklämning. h) Koppla inte åter på elverktyget om det sitter i arbetsstycket. Låt kapskivan uppnå fullt varvtal innan den försiktigt förs in i skärspåret för fortsatt kapning. I annat fall kan skivan haka upp sig, hoppa ur arbetsstycket eller orsaka bakslag.

i) För att reducera risken för ett bakslag till följd av

inklämd kapskiva ska skivor och andra stora arbetsstycken stödas. Stora arbetsstycken kan böjas ut till följd av hög egenvikt. Arbetsstycket måste därför stödas på båda sidorna både i närheten av skärspåret och vid kanten. j) Var speciellt försiktig vid “fickkapning” i dolda områden som t.ex. i en färdig vägg. Där risk nns att kapskivan kommer i kontakt med gas- eller vattenledningar, elledningar eller andra föremål som kan orsaka bakslag.

• Denna maskin får inte användas av barn eller personer med ett förståndshandikapp eller på annat sätt medsatt förmåga, såvida denna inte sker med överinseende av en vuxen person som ansvarar för personsäkerheten

• Det är bäst att få någon att visa dig hur maskinen används innan du använder den för första gången

• Denna maskin är inte lämplig till våtsågning 3

• Dra alltid ur stickkontakten från väggurtaget innan du gör någon justering eller byter tillbehör

• Använd aldrig verktyget för sidslipning

• Använd ej maskinen om sladden är trasig; låt den byta ut av en kvalicerad person

• Använd inte maskinen som ett stationärt verktyg (det är inte konstruerat för användning tillsammans med ett sågbord)

• Asbesthaltigt material får inte bearbetas (asbest anses vara cancerframkallande)

• Såga inte järnmetall (heta isor kan antända dammuppsamlingen)

• Vid arbete med sten ska dammuppsamlingen användas. Dammsugaren måste vara godkänd för uppsamling av stendamm (användning av den här utrustningen minskar dammrelaterade risker)

• Viss typ av damm, exempelvis färg som innehåller bly, vissa träsorter, mineraler och metaller kan vara hälsovådliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/ sjukdom hos personer i närheten); använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning finns

• Vissa typer av damm är klassicerade så som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser för träbehandling; använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning finns

• Följ de nationella krav, som nns angående damm, för de material du skall arbete med TILLBEHÖR

• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används

• Använd endast tillbehör vilkas tillåtna varvtal åtminstone motsvarar maskinens högsta tomgångsvarvtal

• Använd endast sågblad/kapskivor med en minsta diameter på 85 mm, en största diameter på 89 mm och ett spindelhål på 10 mm

• Använd aldrig slipskivor till denna maskin

• Kontrollera alltid att den tillförda strömtypen stämmer med spänningen som anges på maskinens märkplåt

• Undvik skador genom att ta bort skruvar, spikar eller andra föremål ur arbetsstycket; ta dem bort innan du startar ett arbete

• Bekanta dig med kontrollerna och rätt användning av verktyget

• Se till att arbetsområdet är fritt från föremål innan du startar arbetet

• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med skruvtvingar eller i ett skruvstäd är mera stabilt än om det hålls fast för hand)41

• Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag (kontakt med elledningar kan förorsaka brand och elstöt; en skadad gasledning kan leda till explosion; borrning i vattenledning kan förorsaka sakskador eller elstöt)

• Använd helt utrullade och säkra förlängningssladdar med kapacitet på 16 A

• Ljudnivån vid arbete kan överskrida 85 dB(A); använd hörselskydd

• Håll alltid sladden på säkert avstånd från rörliga maskindelar; för sladden bakåt bort från maskinen

• Använd aldrig din maskin utan maskinens original säkerhetsdetaljer

• Såga ej extremt små arbetsstycken

• Använd aldrig maskinen över huvudet (tillräcklig kontroll över maskinen kan inte garanteras om det här arbetssättet används)

• I händelse av fastkörning, onormala elektriska eller mekaniska störningar, stäng genast av maskinen och dra ur stickkontakten

• Skadas eller kapas nätsladden under arbetet, rör inte vid sladden utan dra genast ut stickkontakten

• När du ställer ifrån dig maskinen måste motorn vara frånslagen och de rörliga delarna ska ha stannat fullständigt

• Få aldrig tillbehöret att sluta rotera genom att utöva kraft på det från sidan efter det att maskinen har stängts av

FÖRKLARING AV SYMBOLERNA PÅ VERKTYGET

4 Läs bruksanvisningen före användning 5 Dubbel isolering (ingen jordning krävs) 6 Använd skyddsglasögon och hörselskydd 7 Maskinen får inte kastas i hushållssoporna ANVÄNDNING

• Till/från 8 - slå på verktyget genom att först trycka knappen A framåt och sedan dra i avtryckaren B - stäng av maskinen genom att släppa strömbrytaren B

• Justering av sågdjup (0-28,5 mm) 9 - lossa klämman C - ställ in önskat sågdjup med hjälp av skalan D - dra åt klämman C - för optimal sågning skall ej sågbladet överstiga mer än 3 mm under arbetsstycket ! endast vid användning av blad med en diameter på 89 mm, sågdjup överensstämmer med värdet på sågdjupsskalan D (för den faktiska sågdjup ska bordet 0 användas som referens) ! gör alltid en provsågning först för att faststalla den verkliga såglinjen

• Dammuppsugning ! - anslut dammsugarens slang E till anslutningen F och dammsugaren enligt bilden ! låt ej dammsugarslangen hindra undre klingskyddet eller sågning ! använd inte dammsugare för skåring i metall

• Sågbladsbyte @ ! drag ur stickkontakten ! försäkra dig om att bladet helt har stannat - ställ in maximalt sågdjup - ta fram hexnyckeln G från förvaringsutrymmet H - tryck in spindlens spärrknapp J och håll den intryckt medan du avlägsnar bladbulten K genom att vrida hexnyckeln G MEDURS (= i samma riktning som pilen på sågbladet) ! tryck bara på spindellåsknappen J medan verktyget står stilla - släpp upp spindellåsknappen J - tag bort änsen L - tryck in knappen M med tummen - lyft upp foten N och ta bort sågbladet ! placera det nya bladet så att sågtänderna och pilen på sågbladet pekar i samma riktning som pilen på övre skyddet P - sätt tillbaka änsen L - dra stadigt åt bladbulten K genom att vrida hexnyckeln G MOTURS medan du trycker in spindelns spärrknapp J - släpp upp spindellåsknappen J

• Använding av maskinen # - ställ in önskat sågdjup - anslut kontakten till ett vägguttag (lampan Q tänds för att indikera att verktyget får ström) $ - tryck in knappen M med tummen - placera maskinen med fotplattans framsida plant på arbetsstycket - luta maskinen framåt med siktskåran R i linje med önskad såglinje som nns markerad på arbetsstycket ! se till at sågtänderna ej går emot arbetsstycket - starta maskinen ! maskinen snabbstartar och kan rycka till ! maskinen skall ha nått max. varvtal innan bladet kommer i kontakt med arbetsstycket ! överbelasta inte maskinen (använd lätt och jämnt tryck för att undvika överhettning av bladspetsarna och att plasten smälter om plastmaterial bearbetas) ! under arbetet, håll alltid verktyget i det grå greppet % - när du är färdig, stäng av maskinen genom att släppa avtryckaren B ! försäkra dig om att bladet helt har stannat innan maskinenlyfts från det sågade materialet

• Dyksågning ^ - starta maskinen ! maskinen skall ha nått max. varvtal innan bladet kommer i kontakt med arbetsstycket - tryck in knappen M med tummen - luta maskinen framåt med siktskåran R i linje med önskad såglinje som nns markerad på arbetsstycket - ytta verktyget gradvis framåt ! dra aldrig maskinen bakåt

• Sidoanslag S & - för exakt sågning längs arbetsstyckets kanter - kan infogas i båda sidorna av foten Justering av sidoanslag - lossa knapp T - justera till önskad sågvidd med hjälp av skalan på sidoanslaget (använd siktskåra R som 0-referens) - dra åt knapp T42 ANVÄNDNINGSTIPS

• Använd endast skarpa sågblad av rätt sort * - använd sågbladet av härdat stål V 2 vid sågning av trä, aluminium, plast och alla slags trälaminat - använd diamantskivan W 2 vid sågning av keramik och plattor - hårdmetallblad X 2 förblir vassa upp til 30 gånger längre än vanliga blad

• Sågning av stora paneler ( - stöd panel nära sågning på ett golv, bord eller arbetsbänk ! ställ in sågdjup så att du såg genom panelen och ej genom stödet - om sidoanslaget är för kort för önskad sågvidd kläm eller spika fast en rak träbit till arbetsstycket som ett anhåll, och använd högra sidan av foten mot detta anhåll

• Splinterfri sågning - lägg alltid den naste sidan av arbetsstycket nedåt - sätt fast en rak träbit på arbetsmaterialet med 2 tvingar

• För er tips se www.skil.com

• Det här verktyget är inte avsedd för yrkesmässig användning

• Håll alltid din maskin och sladden ren (speciellt ventilationsöppningarna Y 2) ! drag ur stickkontakten innan rengöring

• Håll alltid området runt det nedre skyddet Z 2 rent (avlägsna damm och spån med hjälp av tryckluft eller en borste)

• Rengör sågbladet direkt efter användning (speciellt efter kåda och lim)

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg - sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner nns på www.skil.com) MILJÖ

• Elektriska verktyg, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder) - enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning - symbolen 7 kommer att påminna om detta när det är tid att kassera LJUD/VIBRATION

• Ljudtrycksnivån som uppmätts enligt EN 60745 är på denna maskin 94 dB(A) och ljudeektnivån 105 dB(A) (standard deviation: 3 dB), och vibration ✱ m/s² (vektorsumma i tre riktningar; onoggrannhet K = 1,5 m/s²) ✱ sågning i trä 2,9 m/s² ✱ sågning i metall 2,8 m/s² ✱ kapning i kakel 2,8 m/s²

• Vibrationsemissionsvärdet har uppmätts enligt ett standardiserat test i enlighet med EN 60745; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån ! skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt
