Caratteristiche tecniche	Sega circolare, potenza 1200 W, diametro della lama 190 mm, velocite0 a vuoto 5000 giri/min
Utilizzo	Ideale per tagliare legno, pannelli e materiali simili, adatta per lavori di bricolage e costruzione
Manutenzione e riparazione	Controllare regolarmente lo stato della lama, pulire i residui di segatura, lubrificare le parti mobili se necessario
Sicurezza	Indossare occhiali protettivi, guanti, e assicurarsi che la lama sia correttamente installata prima dell'uso
Informazioni generali	Peso 4,2 kg, garanzia 2 anni, include una guida di taglio e un adattatore per aspirapolvere

Domande frequenti - 5330 AA SKIL

Come assemblare la sega SKIL 5330 AA?

Per assemblare la sega SKIL 5330 AA, seguite le istruzioni fornite nel manuale d'uso. Assicuratevi che tutte le parti siano presenti e assemblatele seguendo l'ordine indicato.

Come cambiare la lama della sega SKIL 5330 AA?

Per cambiare la lama, scollegate la sega, quindi utilizzate la chiave fornita per allentare il bullone della lama. Rimuovete la lama usurata e installate quella nuova assicurandovi di fissarla correttamente.

Cosa fare se la sega non si avvia?

Verificate innanzitutto che la sega sia correttamente collegata e che la presa funzioni. Se non si avvia ancora, controllate il cavo di alimentazione per eventuali danni.

Come regolare la profondite0 di taglio?

Per regolare la profondite0 di taglio, utilizzate la leva di regolazione situata sul lato della sega. Spostatela per ottenere la profondite0 desiderata, quindi bloccate la leva in posizione.

Quali tipi di lame sono compatibili con la sega SKIL 5330 AA?

La sega SKIL 5330 AA e8 compatibile con lame di diametro 30,5 cm. Assicuratevi di scegliere lame adatte al materiale che desiderate tagliare.

Come pulire la sega dopo l'uso?

Scollegate la sega e pulite la superficie con un panno umido. Evitate di usare prodotti chimici aggressivi. Assicuratevi inoltre di rimuovere tutti i residui di legno o polvere.

Qual e8 la garanzia della sega SKIL 5330 AA?

La sega SKIL 5330 AA e8 generalmente coperta da una garanzia di 2 anni. Consultate il manuale d'uso o il sito web SKIL per maggiori dettagli sulle condizioni di garanzia.

Come contattare il servizio clienti SKIL?

Per contattare il servizio clienti SKIL, potete visitare il loro sito web per trovare i contatti della vostra regione o chiamare il numero del servizio clienti indicato nel manuale d'uso.

MANUALE UTENTE 5330 AA SKIL

Dichiarazione di conformità UE Sega multimateriale compatta Codice prodotto Dichiariamo sotto la nostra piena responsabilità che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle direttive e dei regolamenti elencati di seguito, nonché alle seguenti normative. Documentazione tecnica presso:

• Questo utensile è stato concepito per l’esecuzione di tagli longitudinali e trasversali nel legno, truciolato, alluminio, piastrelle, pietra, plastica e materiali di costruzione leggeri in una posizione ssa

• Questo utensile è inteso solo per tagli corti

• Questo utensile non è inteso per un uso professionale

• Leggere attentamente questo manuale di istruzioni prima dell’impiego, e conservarlo per future consultazioni 4 DATI TECNICI 1 ELEMENTI UTENSILE 2 A Interruttore di sicurezza B Grilletto C Pinza per impostare la profondità di taglio D Scala della profondità di taglio E Tubo per l’estrazione della polvere F Collegamento per l’estrazione della polvere G Chiave esagonale H Alloggiamento per la chiave esagonale J Tasto di bloccaggio dell’albero K Bullone della lama L Flangia di bloccaggio M Bottone per penetrazione e taglio N Pedana P Protezione superiore Q Indicatore di accensione R Indicatore della linea di taglio S Guida parallela T Bottone per la regolazione della guida parallela V Lama per sega in acciaio temprato W Disco diamantato X Lama per sega con denti riportati al carburo Y Feritoie di ventilazione Z Protezione inferiore SICUREZZA

AVVERTENZE GENERALI DI PERICOLO PER

ELETTROUTENSILI AVVERTENZA Leggere tutte le avvertenze di pericolo, le istruzioni operative, le figure e le specifiche accluse al presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine “elettroutensile” utilizzato nelle avvertenze di pericolo si riferisce ad elettroutensili alimentati dalla rete (con linea di allacciamento) ed ad elettroutensili alimentati a batteria (senza linea di allacciamento).74

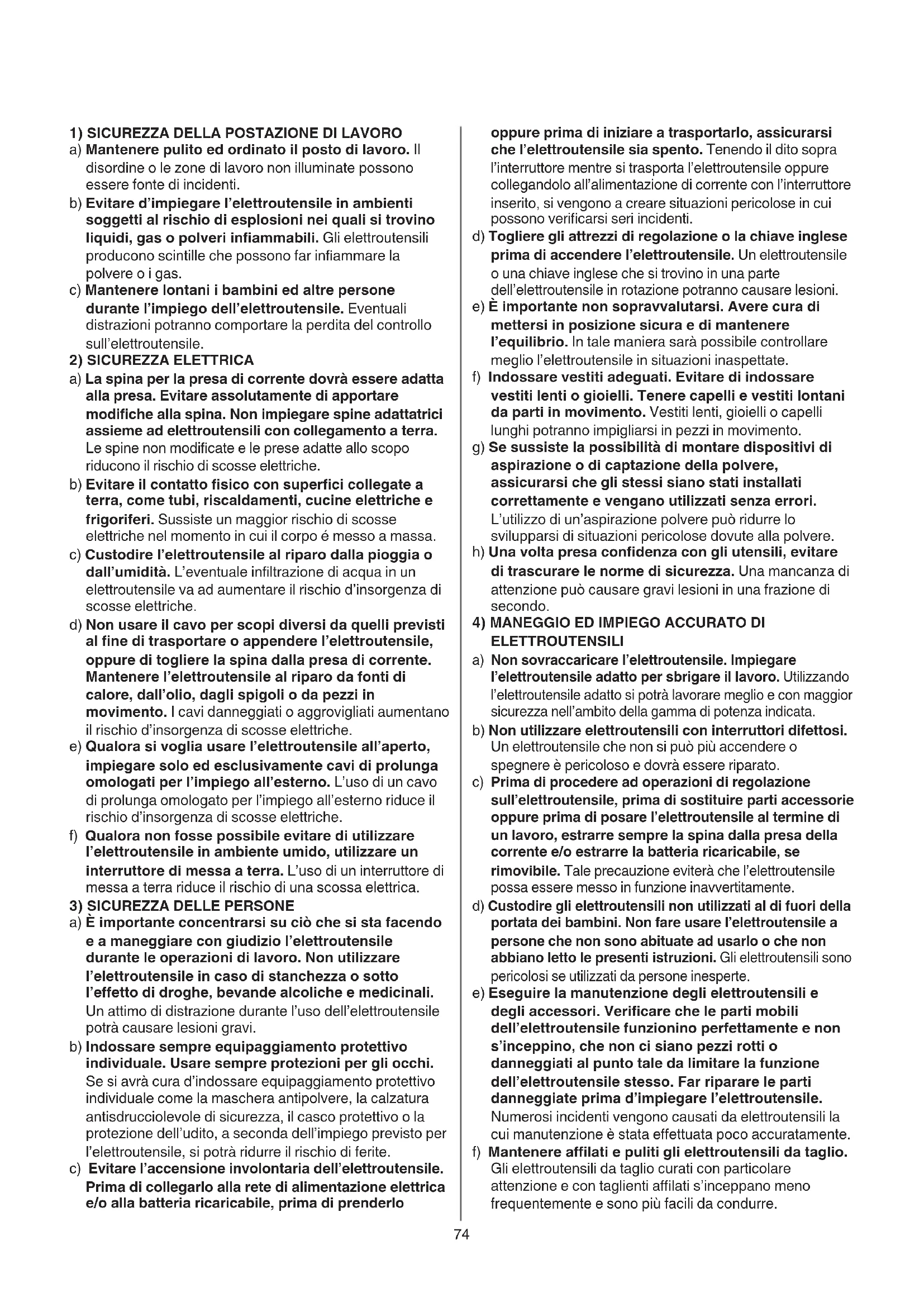

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti. b) Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far inammare la polvere o i gas. c) Mantenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili con collegamento a terra. Le spine non modicate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo é messo a massa. c) Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. L’eventuale inltrazione di acqua in un elettroutensile va ad aumentare il rischio d’insorgenza di scosse elettriche. d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l’elettroutensile, oppure di togliere la spina dalla presa di corrente. Mantenere l’elettroutensile al riparo da fonti di calore, dall’olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di messa a terra. L’uso di un interruttore di messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare l’elettroutensile in caso di stanchezza o sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile potrà causare lesioni gravi. b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell’udito, a seconda dell’impiego previsto per l’elettroutensile, si potrà ridurre il rischio di ferite. c) Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono vericarsi seri incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’elettroutensile. Un elettroutensile o una chiave inglese che si trovino in una parte dell’elettroutensile in rotazione potranno causare lesioni. e) È importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’elettroutensile in situazioni inaspettate. f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. h) Una volta presa confidenza con gli utensili, evitare di trascurare le norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.

4) MANEGGIO ED IMPIEGO ACCURATO DI

ELETTROUTENSILI a) Non sovraccaricare l’elettroutensile. Impiegare l’elettroutensile adatto per sbrigare il lavoro. Utilizzando l’elettroutensile adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. b) Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non si può più accendere o spegnere è pericoloso e dovrà essere riparato. c) Prima di procedere ad operazioni di regolazione sull’elettroutensile, prima di sostituire parti accessorie oppure prima di posare l’elettroutensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile, se rimovibile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione inavvertitamente. d) Custodire gli elettroutensili non utilizzati al di fuori della portata dei bambini. Non fare usare l’elettroutensile a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte. e) Eseguire la manutenzione degli elettroutensili e degli accessori. Verificare che le parti mobili dell’elettroutensile funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’elettroutensile stesso. Far riparare le parti danneggiate prima d’impiegare l’elettroutensile. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata eettuata poco accuratamente. f) Mantenere affilati e puliti gli elettroutensili da taglio. Gli elettroutensili da taglio curati con particolare attenzione e con taglienti alati s’inceppano meno frequentemente e sono più facili da condurre.75 g) Utilizzare elettroutensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l’impiego. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. h) Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superci di presa scivolose non consentono di manipolare e controllare l’utensile in caso di situazioni inaspettate.

a) Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile.

PERICOLO : Mai avvicinare le mani alla zona operativa e neppure alla lama di taglio. Tenendo la sega con entrambe le mani si evita che la lama di taglio possa diventare un pericolo per le mani. b) Non mettere le mani sotto il pezzo di lavorazione. La protezione non può proteggere dalla lama al di sotto del pezzo di lavorazione. c) Regolare la profondità di taglio a seconda dello spessore del materiale. La lama deve sporgere sotto al pezzo da tagliare per un’altezza inferiore all’altezza del dente. d) Non tenere mai con le mani il pezzo in lavorazione che si intende tagliare e non appoggiarlo neppure sulla gamba. Assicurare il pezzo in lavorazione su un supporto stabile. Per ridurre al minimo possibile il pericolo di un contatto con il corpo, la possibilità di un blocco della lama di taglio oppure la perdita del controllo, è importante ssare bene il pezzo in lavorazione. e) Quando si eseguono lavori in cui vi è pericolo che l’accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppure anche il cavo elettrico della macchina stessa, tenere l’elettroutensile afferrandolo sempre alle superfici di impugnatura isolate. Un contatto con un cavo elettrico mette sotto tensione anche le parti in metallo dell’elettroutensile e provoca quindi una scossa elettrica. f) Quando si sega contro la fibra utilizzare un riparo di fibra oppure una guida con bordo dritto. Questo riduce la possibilità d’inceppamento della lama. g) Utilizzare sempre lame per sega che abbiano la misura corretta ed il foro di montaggio adatto (p. es. a stella oppure rotondo). In caso di lame per sega inadatte ai relativi pezzi di montaggio, la rotazione non sarà perfettamente circolare e si crea il pericolo di una perdita del controllo. h) Non usare mai rondelle o bulloni di lama errati o danneggiati. Le rondelle ed i bulloni sono stati progettati appositamente per questa lama, onde ottenere le migliori prestazioni e sicurezza di funzionamento.

2) CONTRACCOLPO – CAUSE E RELATIVE AVVERTENZE

• Un contraccolpo è un’improvvisa reazione di una lama grippata, intasata o disallineata che causa la lama non controllata di sollevarsi e fuoriuscire dal pezzo di lavorazione verso l’operatore

• Quando una lama è grippata o intasata dalla chiusura di un taglio, la lama si stalla e la reazione del motore retro aziona l’unità rapidamente verso l’operatore

• Se la lama si storce o si disallinea nel taglio, i denti del bordo posteriore della lama possono aondarsi nella supercie superiore del legno causando la fuoriuscita della lama del taglio ed il salto verso l’operatore

• Un contraccolpo è il risultato del cattivo utilizzo dell’arnese e/o le errate procedure o condizioni del funzionamento che possono essere evitate se si prendono le dovute precauzioni come descritte qui di seguito a) Mantenere una salda presa sulla sega con entrambe le mani e posizionare le braccia in modo da resistere le forze di contraccolpi. Posizionare il corpo ad uno o l’altro lato della lama, ma non dietro alla lama. Le forze di contraccolpi potrebbe causare un salto all’indietro della sega, ma possono essere controllate dall’operatore, se vengono prese le corrette precauzioni. b) Quando la lama è intasata o quando si interrompe un taglio per qualsiasi ragione, rilasciare il grilletto e mantenere immobile la sega nel materiale fino a quando la lama si arresta completamente. Non tentare mai di rimuovere la sega dal lavoro o tirarla indietro mente la lama è in movimento poiché si potrebbe causare un contraccolpo. Investigare e prendere le azioni rettica per eliminare la causa dell’intasamento della lama. Evitare di tagliare chiodi o viti. c) Quando si riavvia una sega nel pezzo di lavorazione, centrarne la lama nel taglio e controllare che i denti della sega non siano ingaggiati nel materiale. Se la lama della sega si intasa, potrebbe sollevarsi o causare un contraccolpo dal pezzo di lavorazione mentre la sega viene riavviata. d) Sostenere grandi pannelli per ridurre al minimo il rischio di ripiega o di contraccolpo. Grandi pannelli tendono a ripiegarsi sotto il proprio peso. È necessario mettere dei supporti dei supporti sotto il pannello ad entrambi i lati, vicino alla linea di taglio e vicino il bordo del pannello. e) Non utilizzare una lama smussata o danneggiata. Lame non alate o impostate male producono tagli stretti causando eccessiva frizione, intasamento e contraccolpo. f) La profondità della lama e la regolazione delle leve di bloccaggio della smussatura devono essere ferme e sicure prima di effettuare il taglio. Se la regolazione della lama si sposta durante il taglio, si potrebbe vericare un’intasatura ed un contraccolpo. g) Procedere con particolare cautela effettuando tagli in pareti esistenti oppure in altri settori che non possono essere controllati. Durante il taglio la lama di taglio che penetra in oggetti nascosti può bloccarsi e causare un contraccolpo.

3) FUNZIONAMENTO DELLA CUFFIA DI PROTEZIONE

a) Prima di ogni impiego controllare se la cuffia di protezione chiude perfettamente. Non utilizzare la sega se la cuffia di protezione non si può muovere liberamente e non si chiude subito. Non bloccare o legare mai la cuffia di protezione; in questo caso la lama di taglio non sarebbe protetta. Qualora la sega dovesse cadere accidentalmente, è possibile che la cua di protezione venga deformata. Assicurarsi che la cua di protezione possa muoversi liberamente e che in76 tutti gli angoli di taglio e profondità di taglio non tocchi né la lama di taglio né altre parti. b) Controllare lo stato ed il funzionamento della molla per la cuffia di protezione. Prima dell’impiego lasciare effettuare la manutenzione della sega se la cuffia di protezione e la molla non lavorano perfettamente. Parti danneggiate, depositi appiccicosi oppure accumulo di trucioli fanno in modo che la cua di protezione inferiore lavori con ritardo. c) Durante il “taglio dal centro”, che non viene effettuato perpendicolarmente, assicurare la piastra di base della sega contro spostamento laterale. Uno spostamento laterale può comportare il blocco della lama di taglio e di conseguenza un contraccolpo. d) Non appoggiare la sega sul banco di lavoro oppure per terra senza che la cuffia di protezione copra la lama di taglio. Una lama di taglio non protetta, non ancora completamente ferma muove la sega in direzione di taglio contraria e taglia tutto quello che le sta vicino. Osservare in questo caso il tempo di arresto della sega.

4) INDICAZIONI DI SICUREZZA PER TRONCATRICI

a) La cuffia di protezione relativa all’elettroutensile deve essere applicata in modo sicuro e deve essere regolata in modo tale da poter garantire il massimo possibile di sicurezza, questo significa che la parte dell’utensile abrasivo che, senza protezione, è rivolta verso l’operatore, deve essere ridotta al minimo possibile. Avere cura di tenersi lontani ed impedire ad altre persone nelle vicinanze di avvicinarsi al disco abrasivo rotante. La cua di protezione ha il compito di proteggere l’operatore da frammenti e da contatto accidentale con l’utensile abrasivo. b) Utilizzare esclusivamente mole da taglio diamantate ammesse per l’elettroutensile. Il semplice fatto che un accessorio possa essere ssato sull’elettroutensile non garantisce un impiego sicuro. c) Il numero di giri ammesso dell’accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull’elettroutensile. Un accessorio che giri più rapidamente di quanto consentito può essere danneggiato. d) Utensili abrasivi possono essere utilizzati esclusivamente per le possibilità applicative esplicitamente raccomandate. P.es.: Mai eseguire lavori di levigatura con la supercie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l’asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su questi utensili abrasivi vi è il pericolo di romperli. e) Per la mola da taglio selezionata utilizzare sempre flange di serraggio non danneggiate e che siano della corretta dimensione. Flange adatte hanno una funzione di corretto supporto della mola da taglio riducendo il più possibile così il pericolo di una rottura della mola da taglio stessa. f) Il diametro esterno e lo spessore dell’accessorio montato devono corrispondere ai dati delle dimensioni dell’elettroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sarà possibile schermarli oppure controllarli a sucienza. g) Dischi abrasivi e flange devono adattarsi perfettamente all’alberino dell’elettroutensile. Accessori che non si adattano perfettamente all’ alberino dell’elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo. h) Non utilizzare mai dischi abrasivi danneggiati. Prima di ogni utilizzo controllare i dischi abrasivi in merito a scheggiature e crepe. Se l’elettroutensile oppure il disco abrasivo dovesse cadere, controllare che lo stesso non abbia subito alcun danno oppure utilizzare un disco abrasivo intatto. Una volta controllato e montato il disco abrasivo, far funzionare l’apparecchio per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani ed impedendo anche ad altre persone di avvicinarsi al disco abrasivo rotante. Nella maggior parte dei casi dischi abrasivi danneggiati si rompono nel corso di questo periodo di prova.

i) Indossare abbigliamento di protezione 6. A

seconda dell’applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei scaraventati per l’aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di ltrare la polvere provocata durante l’applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l’udito. j) Avere cura di evitare che altre persone possano avvicinarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbigliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidenti anche al di fuori della zona diretta di lavoro. k) Tenere l’elettroutensile sempre per le superfici isolate dell’impugnatura qualora venissero effettuati lavori durante i quali l’accessorio potrebbo venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell’utensile, causando una scossa elettrica. l) Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controllo sull’elettroutensile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio può arrivare a toccare il portautensili o accessorio in rotazione. m) Mai poggiare l’elettroutensile prima che il portautensili o l’accessorio impiegato non si sia fermato completamente. L’utensile in rotazione può entrare in contatto con la supercie di appoggio facendo Vi perdere il controllo sull’elettroutensile n) Mai trasportare l’elettroutensile mentre questo dovesse essere ancora in funzione. Attraverso un contatto casuale l’utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell’operatore e potrebbe arrivare a ferire seriamente il corpo dell’operatore. o) Pulire regolarmente le feritoie di ventilazione dell’elettroutensile in dotazione. Il ventilatore del motore77 attira polvere nella carcassa ed una forte raccolta di polvere di metallo può provocare pericoli di origine elettrica. p) Non utilizzare mai l’elettroutensile nelle vicinanze di materiali infiammabili. Le scintille possono far prendere fuoco questi materiali. q) Non utilizzare mai accessori che richiedano refrigeranti liquidi. L’utilizzo di acqua o di altri liquidi refrigeranti può provocare una scossa di corrente elettrica.

• Un contraccolpo è la reazione improvvisa in seguito ad agganciamento oppure blocco di un disco abrasivo rotante. L’agganciamento oppure il blocco causano un arresto improvviso dell’utensile rotante. Di conseguenza l’elettroutensile non più controllabile viene accelerato al punto di blocco in direzione opposta a quella della rotazione dell’utensile.

• Se p.es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione può rimanere impigliato provocando in questo modo una rottura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall’operatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possano anche rompersi.

• Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell’elettroutensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come dalla descrizione che segue. a) Tenere sempre ben saldo l’elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l’impugnatura supplementare in modo da poter avere sempre il maggior controllo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di pieno carico. Prendendo appropriate misure di precauzione l’operatore può essere in grado di tenere sotto controllo le forze di contraccolpo e quelle di reazione a scatti. b) Mai avvicinare la propria mano alla zona degli utensili in rotazione. Nel corso dell’azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano. c) Evitare di avvicinarsi alla zona anteriore o posteriore al disco abrasivo da taglio in rotazione. Quando l’operatore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposta a quella della propria persona, può capitare che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l’elettroutensile verso l’operatore. d) Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L’utensile in rotazione ha la tendenza a rimanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo. e) Non utilizzare seghe a catena oppure lame dentellate e mole diamantate segmentate con fessure larghe più di 10 mm. Questi accessori causano spesso un contraccolpo oppure la perdita del controllo sull’elettroutensile. f) Evitare di far bloccare il disco abrasivo da taglio diritto oppure di esercitare una pressione troppo alta. Non eseguire tagli eccessivamente profondi. Sottoponendo la mola da taglio diritto a carico eccessivo se ne aumenta la sollecitazione e la si rende maggiormente soggetta ad angolature improprie o a blocchi venendo così a creare il pericolo di contraccolpo oppure di rottura dell’utensile abrasivo. g) Qualora il disco abrasivo da taglio diritto dovesse incepparsi oppure si dovesse interrompere il lavoro, spegnere l’elettroutensile e tenerlo fermo fino a quando il disco si sarà fermato completamente. Non tentare mai di estrarre il disco abrasivo dal taglio in esecuzione perché si potrebbe provocare un contraccolpo. Rilevare ed eliminare la causa per il blocco. h) Mai rimettere l’elettroutensile in funzione fintanto che esso si trovi ancora nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la dovuta attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario è possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo.

i) Dotare di un supporto adatto pannelli oppure pezzi

in lavorazione di dimensioni maggiori in modo da ridurre il rischio di un contraccolpo dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezzi in lavorazione di dimensioni maggiori possono piegarsi sotto l’eetto del proprio peso. Provvedere a munire il pezzo in lavorazione di supporti adatti al caso specico sia nelle vicinanze del taglio di troncatura che in quelle del bordo. j) Operare con particolare attenzione in caso di «tagli dal centro» da eseguire in pareti già esistenti oppure in altre parti non visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale può provocare un contraccolpo se dovesse arrivare a troncare condutture del gas o dell’acqua, linee elettriche oppure oggetti di altro tipo.

• Questo utensile non deve essere usato da persone (compresi i bambini) con ridotte capacità siche, sensoriali e mentali o con scarsa esperienza e conoscenza speciche, a meno che le stesse non operino sotto la supervisione di una persona responsabile della loro sicurezza o siano state da essa istruite sull’utilizzo dell’utensile

• Prima di usare l’utensile per la prima volta, si raccomanda di ricevere istruzioni pratiche

• Quest’utensile non può lavorare con acqua 3

• Staccate sempre la spina dell’utensile prima di effettuare regolazioni o cambiare gli accessori

• Non usare mai l’utensile per la smerigliatura

• Non usare l’utensile quando il cavo è danneggiato; farlo sostituire da personale qualicato

• Non usare l’utensile elettrico come macchina fissa (non è adatto all’uso con un tavolo di taglio)78

• Non lavorare mai materiali contenenti amianto (l’amianto è ritenuto materiale cancerogeno)

• Non segare metalli ferrosi (trucioli roventi possono incendiare l’estrazione di polvere)

• Durante il lavoro con della pietra usare l’estrazione della polvere; l’aspirapolvere deve essere approvato per l’estrazione di polvere di pietra (l’uso di questa attrezzatura riduce i pericoli legati alla polvere)

• Le polveri di materiali come vernici contenenti piombo, alcune specie di legno, minerali e metallo possono essere nocive (il contatto con queste polveri o la loro inalazione possono causare reazioni allergiche e/o disturbi respiratori all’operatore o ad altre persone presenti sul posto); indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento

• Alcuni tipi di polvere sono classicati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento

• Rispettare le istruzioni nazionali riguardanti l’estrazione della polvere per i materiali in lavorazione ACCESSORI

• La SKIL garantisce un perfetto funzionamento dell’utensile soltanto se vengono utilizzati accessori originali

• Utilizzate solo accessori il cui numero massimo di giri corrisponda almeno al massimo dei numeri di giri dell’utensile

• Utilizzare solo lame per sega/mole di taglio con un diametro minimo di 85 mm e massimo di 89 mm e con un diametro del foro di 10 mm

• Non usare mai mole da smeriglio con quest’utensile

• Controllare che la tensione dell’alimentazione sia la stessa di quella indicata sulla targhetta dell’utensile

• Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione

• Familiarizzare con i controlli e l’uso corretto dell’utensile

• Rimuovete tutti gli ostacoli sopra e sotto la linea di taglio prima di iniziare il lavoro

• Fissare il pezzo da lavorare (un pezzo in lavorazione rimane bloccato in posizione con maggiore sicurezza se ssato con appositi dispositivi di serraggio o con una morsa e non tenendolo con la mano)

• Al fine di rilevare possibili linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice (un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche; danneggiando linee del gas si può creare il pericolo di esplosioni; penetrando una tubazione dell’acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica)

• Usare cavi di prolunga completamente srotolati e sicure con una capacità di 16 Amp

• Durante le operazioni di lavoro il livello di rumorosità può superare 85 dB(A); utilizzare le cue di protezione

• Mantenere sempre il cavo distante dalle parti in movimento dell’utensile; spingere il cavo verso la parte posteriore, distante dall’utensile

• Non usate mai l’utensile senza il suo sistema protettivo originale

• Non cercate di tagliare pezzi estremamente piccoli

• Non usare l’utensile elettrico sopra alla testa (in questa posizione non è garantito un controllo suciente dell’utensile elettrico)

• Nel caso l’utensile si blocchi o di cattivo funzionamento elettrico o meccanico, spegnete subito l’utensile e staccate la spina

• Se durante un’operazione di lavoro viene danneggiato oppure troncato il cavo, non toccare il cavo ma estrarre immediatamente la spina dalla presa

• Quando riponete l’utensile accertatevi che non ci siano parti in movimento e che il motore sia spento

• Dopo aver spento l’utensile, non arrestare mai la rotazione dell’accessorio applicandovi una forza laterale

SPIEGAZIONE DEI SIMBOLI PRESENTI

SULL’UTENSILE 4 Leggere il manuale di istruzioni prima dell'uso 5 Doppio isolamento (non è necessario alcun cavo di terra) 6 Portare occhialoni di protezione e protezione dell'udito 7 Non gettare l'utensile tra i riuti domestici USO

• Acceso/spento 8 - accendere l’utensile premendo prima il bottone A in avanti, quindi tirare il grilletto B - spegnete l’utensile rilasciando il grilletto B

• Regolazione della profondità di taglio (0-28,5 mm) 9 - allentare la pinza C - ssare la profondità di taglio desiderata utilizzando la scala D - serrare la pinza C - per una qualità di taglio ottimale la lama non dovrebbe uscire oltre 3 mm al di sotto del pezzo in lavorazione ! solo quando si utilizza lame con un diametro di 89 mm, la profondità di taglio corrisponde al valore indicato sulla scala di profondità di taglio D (per conoscere l’effettiva profondità di taglio usare la tabella 0 come riferimento) ! effettuate sempre delle prove prima di procedere al taglio

• Aspirazione della polvere ! - collegare il tubo dell’aspirapolvere E al collegamento F e all’aspirapolvere come indicato in gura ! tenete lontano il tubo dell’aspirapolvere dalla protezione inferiore o dalla zona di taglio ! non usare l’aspirapolvere quando si tagliano metalli

• Cambio della lama da sega @ ! estrarre la spina dalla presa ! assicuratevi che la lama sia ferma - impostare la profondità di taglio al massimo - prendete la chiave esagonale G dall’alloggiamento H - premere il pulsante di blocco del perno J e tenerlo premuto no a quando non verrà rimosso il bullone della lama K ruotando la chiave esagonale G IN SENSO ORARIO (= nella stessa direzione della freccia stampata sulla lama) ! premete il pulsante J del blocca alberino soltanto quando l’utensile è a riposo - rilasciate il pulsante J del blocca alberino79 - rimuovete la angia L - premere il pulsante M con il pollice - sollevare il piede N e rimuovere la lama per sega ! sostituire la lama con i denti e la freccia stampata sulla lama rivolti nella stessa direzione della freccia sulla protezione superiore P - montate la angia L - serrare bene il bullone della lama K ruotando la chiave esagonale G IN SENSO ANTIORARIO premendo allo stesso tempo il pulsante di blocco del perno J - rilasciate il pulsante J del blocca alberino

• Uso dell’utensile # - ssate la profondità di taglio desiderata - connettere la spina d’alimentazione ad una fonte d’energia (la spia Q si accende per indicare che l’utensile è sotto tensione) $ - premere il pulsante M con il pollice - collocate l’utensile con l’estremita frontale della base in posizione orizzontale sul pezzo in lavorazione - inclinate l’utensile in avanti con l’indicatore della linea di taglio R allineato con la linea di taglio desiderata marcata sul pezzo in lavorazione ! assicurarsi che la lama non tocchi il pezzo in lavorazione - accendete l’utensile ! attenzione all’impatto improvviso provocato dall’attivazione dell’utensile ! l’utensile deve avere la massima velocità prima che la lamaentri nel pezzo in lavorazione ! non forzare l’utensile (applicare una pressione leggera e continua per evitare un surriscaldamento delle punte della lama e di fondere la plastica, se si sta tagliando plastica) ! durante la lavorazione, impugna l’utensile sempre in corrispondenza della(e) area(e) grigia(e) % - dopo aver realizzato il taglio, spegnete il vostro utensile rilasciando l’interruttore B ! prima di rimuovere l’utensile del pezzo da lavorare assicuratevi che la lama sia ferma

• Taglio dal pieno ^ - accendete l’utensile ! l’utensile deve avere la massima velocità prima che la lamaentri nel pezzo in lavorazione - premere il pulsante M con il pollice - inclinate l’utensile in avanti con l’indicatore della linea di taglio R allineato con la linea di taglio desiderata marcata sul pezzo in lavorazione - muovere l’utensile gradualmente in avanti ! non tirate mai l’utensile indietro

• Guida parallela S & - per tagli precisi lungo un bordo del pezzo in lavorazione - può essere inserita sia alla destra che alla sinistra parte del piede Regolazione della guida parallela - allentate il bottone T - regolate alla larghezza di taglio desiderata utilizzando la scala della guida parallela (utilizzare l’indicatore R della linea di taglio come 0-riferimento) - serrate il bottone T CONSIGLIO PRATICO

• Usate solo lame alate e del tipo suggerito * - usare lame per sega in acciaio temprato V 2 per tagliare legno, alluminio, plastica e ogni tipo di legno laminato - usare il disco diamantato W 2 per tagliare ceramica e piastrelle - lame con denti riportati al carburo X 2 conservano l’alatura 30 volte più a lungo

• Taglio di pannelli larghi ( - supportate il pannello vicino al taglio sia in terra, sulla tavola che sul banco di lavoro ! fissate la profondità di taglio in modo da non tagliare il supporto - nel caso la guida parallela sia troppo corta, ssate sul pezzo in lavorazione un legno diritto come guida, e utilizzate la parte destra del piede contro questa guida

• Taglio senza schegge - posizionare sempre la parte più rinita del pezzo in lavorazione verso il basso - applicate, per mezzo di 2 morsetti, un pezzo di legno dritto al pezzo di lavoro

• Per altri consigli consultare il sito www.skil.com MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale

• Tenete sempre puliti utensile e cavo (soprattutto le feritoie di ventilazione Y 2) ! prima di pulire estrarre la spina dalla presa

• Tenere sempre l’area attorno alla guida inferiore Z 2 pulita (rimuovere polvere e trucioli soando con 'aria compressa oppure utilizzare una spazzola)

• Pulite la lama immediatamente dopo l’uso (specie da resina o colla)

• Se nonostante gli accurati procedimenti di produzione e di controllo l’utensile dovesse guastarsi, la riparazione va fatta eettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL - inviare l’utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l’indirizzo ed il disegno delle parti di ricambio dell’utensile sono riportati su www.skil.com)

TUTELA DELL’AMBIENTE

• Non gettare l’utensile elettrico, gli accessori e l’imballaggio tra i rifiuti domestici (solo per paesi UE) - secondo la Direttiva Europea 2012/19/CE sui riuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, glil utensili elettrici esausti devono essere raccolti separatamente, al ne di essere reimpiegati in modo eco-compatibile - il simbolo 7 vi ricorderà questo fatto quando dovrete eliminarle80 RUMOROSITÀ/VIBRAZIONE

• Misurato in conformità al EN 60745 il livello di pressione acustica di questo utensile è 94 dB(A) ed il livello di potenza acustica 105 dB(A) (deviazione standard: 3 dB), e la vibrazione ✱ m/s² (somma dei vettori in tre direzioni; incertezza K = 1,5 m/s²) ✱ taglio del legno 2,9 m/s² ✱ taglio del metallo 2,8 m/s² ✱ taglio di piastrelle 2,8 m/s²

• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 60745; questo valore può essere utilizzato per mettere a confronto un l’utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l’utensile per le applicazioni menzionate - se si utilizza l’utensile per applicazioni diverse, oppure con accessori dierenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente - i momenti in cui l’utensile è spento oppure è in funzione ma non viene eettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione ! proteggersi dagli effetti della vibrazione effettuando la manutenzione dell’utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro
