D 2301050V - Compressor STANLEY - Manual de utilização gratuito

Tipo de produto	Compressor de ar
Marca	STANLEY
Modelo	D 2301050V (D 230/10/50 V)
Tensão de alimentação	230 V
Frequência	50 Hz
Proteção de rede	Fusível 16 A
Potência estimada	2000 W
Pressão máxima	10 bar
Pressão de disparo (ligar/desligar)	8 bar / 10 bar
Capacidade do reservatório	50 L
Válvula de segurança	Pré-ajustada, a ser acionada periodicamente
Filtro de aspiração	Limpeza a cada 100 horas
Rodas de transporte	Sim, montagem incluída
Alça de transporte	Sim
Proteção térmica	Parada automática em caso de superaquecimento
Ciclo de trabalho (ciclo de utilização)	S3-25 (2,5 min ligado / 7,5 min desligado)
Nível sonoro estimado	80 dB(A)
Peso estimado	30 kg
Dimensões estimadas (C x L x A)	60 x 35 x 55 cm
Manutenção corrente	Drenagem do condensado diária, limpeza do filtro a cada 100 h
Utilizações	Ferramentas pneumáticas, inflação, pintura (com precauções)

Perguntas frequentes - D 2301050V STANLEY

Como drenar a água de condensação do reservatório?

Abra a torneira de drenagem (ref. 11) localizada no fundo do reservatório. Realize esta operação todos os dias após o uso. A água condensada contém resíduos de óleo, elimine-a de acordo com o meio ambiente.

O que fazer se o compressor parar automaticamente durante o uso?

É a proteção térmica que atua em caso de superaquecimento do motor. Deixe o compressor esfriar, areje o local e acione o interruptor ligar/desligar para reiniciar. Verifique se o ciclo de trabalho (S3-25) é respeitado.

Como ajustar a pressão de saída?

Use o regulador de pressão (ref. 7) para ajustar a pressão lida no manômetro (ref. 6). A pressão ajustada está disponível na conexão rápida (ref. 5).

Quais são as pressões de ligar e desligar do compressor?

Para o modelo D 230/10/50 V, a pressão de ligação é de 8 bar e a pressão de desligamento é de 10 bar. Esses ajustes são feitos de fábrica.

Como limpar o filtro de aspiração?

Desconecte o plugue, remova o filtro e limpe-o com ar comprimido de baixa pressão ou substitua o elemento filtrante. Realize esta operação a cada 100 horas de funcionamento.

O compressor pode ser usado para pintura?

Sim, desde que sejam respeitadas as precauções de uso: usar proteções auditivas, oculares e respiratórias, e manter uma distância de pelo menos 3 metros entre o compressor e a área de trabalho. Use um redutor de pressão e um filtro adequados.

Por que o compressor não liga?

Verifique a alimentação elétrica (tomada, fusível, extensão adequada). Certifique-se de que a temperatura ambiente está entre +5°C e +40°C. Se o motor estiver quente, a proteção térmica pode estar ativada; aguarde alguns minutos.

O que fazer se a válvula de segurança disparar?

Isso indica um funcionamento irregular do pressostato. Desconecte imediatamente o plugue e contate um centro de assistência técnica autorizado. Não tente desajustar a válvula.

Que tipo de óleo usar para o compressor?

Este compressor é fornecido sem óleo do motor (geralmente sem manutenção de lubrificação). Se o seu modelo precisar de óleo, consulte a placa de identificação ou um centro autorizado. O óleo condensado deve ser eliminado com resíduos especiais.

Como testar a válvula de segurança?

Acione manualmente o anel da válvula (ref. 10) puxando-o até ouvir um assobio de ar comprimido. Solte em seguida. Realize este teste periodicamente para garantir seu bom funcionamento.

MANUAL DE UTILIZADOR D 2301050V STANLEY

P Manual de instruções

P Proteção obligatória do ouvido, da vista e das vias respiratórias

Guardar este manual de instruções para o poder consulutar no futuro

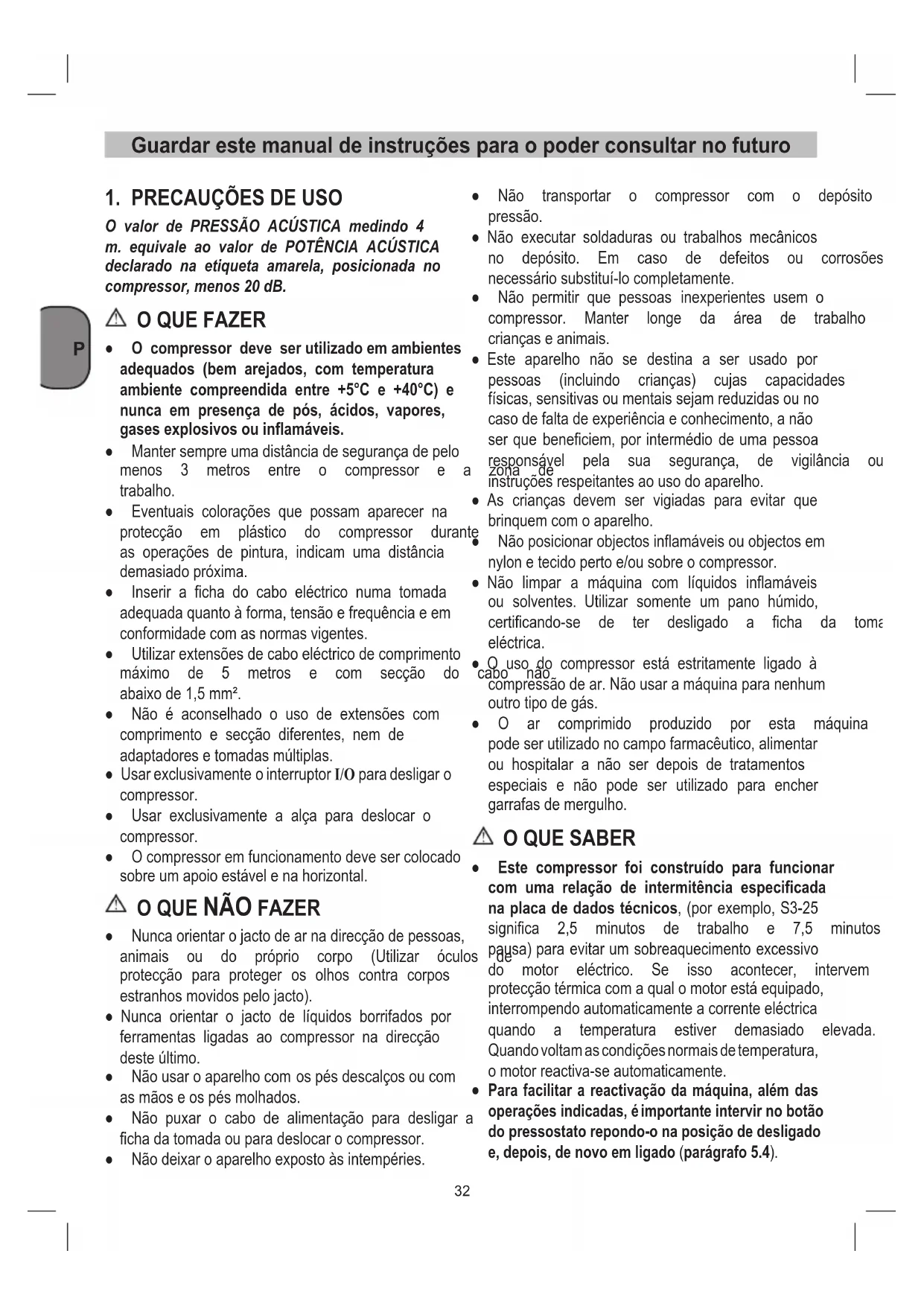

1. PRECAUÇÖES DE USO

O valor de PRESSão ACUSTICA medindo 4 m. equivale ao valor de POTÊNCIA ACUSTICA declarado na etiqueta amarela, posicionada no compressor, menos 20 dB.

OQUEFAZER

• O compressor deve ser utilisé em ambientes adequados (bem arejados, com temperatura ambiente comprehendida entre +5^ e +40^ ) e nunca em presence de pos, acidos, vapes, gases explosivos ou inflamáveis.
• Manter sempre uma distência de segurar deleo menos 3 metros entre o compressor e a travaico.
• Eventuais colorações que possam aparecer na proteção em plácico do compressor durante as operações de pintura, indicam uma distência demasiado proxima.
• Inserir a ficha do cabo eletrico numa tomada adequada quando a forma, tensao e frequencia e em conformidade com as normas vigentes.
• Utilizar extensoes de caboelectrico de comprimento maximalo de 5 metros e com secao do abaixo de 1,5mm^2
• Não é aconselhado o uso de extensões com comprimento e secção发展目标, nem de adaptadores e tomadas multiplas.
• Usar exclusivamente o interruptor I/O para desligar o compressor.
• Usar exclusivamente a alca para deslocar o compressor.
• O compressor em funciona deve ser colocado sobre um apoio estável e na horizontal.

O QUE NÃO FAZER

• Nunca orientar o jacto de ar na direcção de pessoas, animais ou doproprio corpo (Utilizar oculos protecao para proteger os olhos contra corpos estranhos movidos pelo jacto).
• Nunca orientar o jacto de liquidos bomrifados por ferramentas ligadas ao compressor na direcção deste最後.
• Não uso o aparelho com os pés descalços ou com as mãos e os pés molhados.
• Não puxar o cabo de alimentação para desligar a ficha da tomada ou para deslocar o compressor.

• Não deixa r o aparelho exposto às intempéries.

• Não Transportar o compressor com o depessoo pressão.

• Não executar soldaduras ou tratabhos mecânicos no deposito. Em caso de defeitos ou corrosões necessário substitui-lo Completely.
• Não permitir que pessoas inexperiencees usem o compressor. Manter longe da area de trabalho crianças e animais.
• Este aparelho não se destina a ser uso por pessoas (incluindo crianças) às vezes capacidades fisicas, sensitivas ou mentalais sejam reduzidas ou no caso de falta de experiencia e conheçimento, a não ser que beneficiem, por intermedio de uma pessoa responsavel—a sua segurar, de vigilência ou zona de instruções respeitantes ao uso do aparelho.
• As crianças devem ser vigiadas para fazer que brinquem com o aparecido.

Não positional objects inflamáveis ou objectos em nylon e tecido perto e/ou sobre o compressor.

• Não limpar a boaquina com liquidos inflamáveis ou solventes. Utilizar somente um pano humido, certificado-se de ter desligado a ficha da toma electrica.
• O uso do compressor está estritamente ligado à compressão de ar. Não usar a boa para nenhum或其他 tipo de gás.
• O ar comprimido produzido por esta boa, alimentar ou hospitalar a não serposable de tratamenti especialis e não pode serutilado para encher garrafas de vergulho.

OQUE SABER

• Este compressor foi construindo para functionar com uma RELATED de intermitência especializada na placá de dados tícnicos, (por exemplo, S3-25 significica 2,5 horas de trabalho e 7,5 horas pausa) para fazer um sobreaquecido excessivo do motor eletrico. Se也是如此, interveem proteção térmica com a qual o motor está equipado, interrompendo automaticamente a corrente eletrica quando a temperatura estiver demasiado elevada. quando voltam as condições normais de temperatura, o motor reactiva-se automaticamente.
• Para fácilar a reactivacao da区内, como das operacoes indicadas, é importante intervir no botao do pressostato respondo-o na posicao de desligado e, quando, de novo em ligado (paragrafo 5.4).

• Os compressores está equipadas com uma valvula de escape do ar com fechamento atrasado que faculta arranque do motor e, portanto, é normal, com o depessoito fazio, a saía dum sopr do ar da mesma por elesculos segundos (somente para D 200/8/6 e D 115/8/6 SIL).
• Todos os compressores está equipados com uma valvula de segurar que intervem em o靼amento irregular do pressostato garantindo a

segurarca daquina.

• Durante a operação de montagem duma ferramenta, é obligatório a Interrupção do fluxo de ar na saía.
• A utilização do ar comprimido nos diversos usos previstos (insufação, ferramentas pneumaticas, pintura, lavagem com detergentes somente com base so aqlesa, etc.) implica o conheçimento e o respeito das normas previstas em cada caso separamente.

2. DESCRIÇÃO DO APARELHO (Fig. 1)

1. Cobertura da carcaça
2. Recipiente sob pressão
3. Roda
4. Apoio
5. Acoplamento rápido (ar comprimido regulado)
6. Manometro (pode consultar-se a pressão ajustada)
7. Regulador de pressão
8. Interruptor para ligar/desligar
9. Pega de transporte
10. Válvula de segurarca
11. Torneira de evacuação da condensação do deposito
12. Manómetro (pode consulcar-se a pressão do reservatório)
13. Eixo
14. Perno
15. Parafuso
16. Porca
17. Anilla

3. ÁRÉA DE APLICAZão

O compressor destino-se à producao de ar comprimido para ferramentas que functionam a ar comprimido.

Chamamos a atençao para o facto de os outros apar-hos não terem sido concebidos para usocomercial, artesanal ou industrial. Não assumimos qualquponsabilidade se o aparelho for realizado comércio, artesanato ou indústria ou emactividades equiparáveis.

A boaquina so pode ser realizada para os fins a que se destina. Qualquer及其他o tipo deutilização éconsiderado inadequado.Os danos ou ferimentos dequalquer tipo dai resultantes são da responsabilité do uso/ operador e não do fabricante.

4. INSTRUÇÉS DE MONTAGEM

• Verifique se o aparelho apareca danos de transporte. No caso de eventuels danos informe de imediato o transitario, que transportou o compressor.
• O compressor dever ser instalado perto do consumidor.

• Deve evaporar tubos de ar e cabos de alimentacao longos (cabo de extensao).

• Cuidado com o ar aspirado seco e sem po.

• Não monte o compressor em salas humidas ou molhadas.
• O compressorsolepodesser colocado en
  mento em salas apropriadas (bem arejadas, tempera
  ratura ambiente +5^ ate +40^) .Na sala nao se podem encontrar poeiras, acidos, vapores, explosivos ou gases inflamaveis.
• O compressor foi concebido para a utilização em salas secas. A utilização não é permitida em和地区 ond e orra a projeção de agua.

5. MONTAGEM E COLOCAÇÃO EM FUNCIONAMENTO

Atença!

Antes de colocar em funciona montar o aparibo por completeness!

5.1 Montagem das rodas (fig. 3, 4 e 5)

As rodas, fornecidas juntas, tem de ser montadas de acordo com a &, 4 e 5.

Fig. 3a & 3b: Montagem da roda - versao A Sequencia de montagem: a, b, c, d, e
Fig. 4a & 4b: Montagem da roda - versão B
Fig. 5a & 5b: Montagem da roda - versão C

e5.2 res Montagem do apoio (referencia 4)

Os amortecedores de borracha, fornecidos jusqu, tem de ser montados de acordo com a figura 6.

5.3 Ligação à rede

O compressorecha-se命中o de um cabo eletrico com ficha Schuko,Esta pode ser ligada a qualquer tomada com ligationa a terra de 230V 50Hz ,que esteja protegida com 16 A. Antes da colocacao em funcaoamento, certificque-se de que a tensione de rede corresponde a tensione de service constante na chapa de potencia da mascara. Os cabos de alimentacao longos, as extensions, os tambores para cabos, etc. queda de tensione e poder impossibilar o arranque do motor. Com temperatas inferiores a +5^, a falta de mobilidade compromete o arranque do motor.

5.4 Interruptor para ligar/desligar (referencia 8)

5.4.1 D 200/8/24 - D 200/10/24 (Fig. 2a)
DN 200/10/xx - DN 230/10/xx (Fig. 2c)
D 230/10/50 V (Fig. 2d)

Para ligar, colocque o interruptor para ligar/desligar (referencia 8) na posicao 1.

Para desligar, coloque o interruptor para ligar/desligar (referência 8) na posicao O.

5.4.2 D 200/8/6 - D 115/8/6 SIL (Fig. 2b)

O compressor é ligado quando puxar o botão vermelho (referência 8) na posicao I.

Para desligar o compressor tem de pressionar o botao vermelho (referencia 8) na posicao O.

5.5 RegULAção da pressão

• Como o regulador de pressão (referência ajustar a pressão no manómetro (referência 6).
• A pressão ajustada pode ser retirada no acoplamento rápido (referência 5).

5.6 Ajuste do interruptor de pressão

O interruptor de pressão é ajustado na fibrica.

5.6.1 D 200/8/6 - D 115/8/6 SIL - D 200/8/24

6. PARA LIMPEZA E MANUTENÇÃO

Atença!

Retire a ficha de corrente da respectiva sempre que sejam realizados PTRalhos de limpeza e de manutencao.

Atençao!

Espere até que o compressor esteja completeness frio! Perigo de queimaduras!

Atença!

Retire a pressão do reservatório antes de efectuar todos os trabalho de limpeza e de manutenção.

6.1 Limpeza

• Mantenha os dispositivos de segurar o mais limpos possivel. Esfregue o aparecido com um pano limpo ou sare com ar comprido a baixa pressão.
• Aconsehamos a limpeza do aparecido imeditamente antes cadautilização.
• Limpe regularmente o aparelho com um pano humido e um peu de sabonete liquido. Não utilize detergentes ou solventes,驻村 estes podem corrorer as peças de plácico doaporelho. Certifique-se de que 7) napa égua para o interior doaporelho.
• Antes da limpeza separe a mangueira e os respectivos bicos do compressor. Não limpe o compressor com água, solventes ou outros produits.

6.2 Água condensada

Deixe a agua condensada sair diariamente pela abertura da valvula de descarga (referência 11) (no财运 do recipienté sob pressão).

Atença!

A água condensada do recipiente sob pressão contentresiduos de oleo. Elimine a agua condensada de forma ecologica num local de recolha proprietary.

A valvula de segurar é ajustada pela pressão admissivel do recipiente sob pressão. Não é permitido fazer a valvula de segurar, ou remove o seu SELO de chumbo. Para que a valvula de segurar funcione correctamente de necessidade,deer ser actionada de tempos a tempos.Puxe o anel com forca até o ar comprimido sair de forma audivel.De seguida,solte o anel.

LABELA - INTERVALOS DE MANUTENÇÃO
FUNÇÂO	APÓS AS PRIMEIRAS 100 HORAS	A CADA 100 HORAS
Limpeza do FILTER de aspiração e/ou substituição do elemento filtrador	●	●
Saída Condensa do reservatório Periodicamente e ao conclusir o_turno de trabalho

6.4 Armazenagem

Atença!

Retire a ficha da corrente, faça a sangria do aparecido e de todas as ferramentas de ar comprimido ligadas ao aparecido. Desligue o compressor de modo a fazer uma entrada em funcaoamento indesejada.

Atença!

So guardar o compressor num espaço seco e inaccessível a estranhos. Não virar, guardar de pé!

7. ELIMINAÇÃO E RECICLAGEM

O compressor e os respectivos acessórios são de发展目标es materiais, como por ex. o metal e o plácico. Os componentes que não estiverem em condições devem ter tratamento de lixo especial. Informe-se muito das lojas da especialidade ou da sua Camara Municipal!

8. POSSIVEIS ANOMALIAS E RESPECTIVAS INTERVENções ADMITIDAS

ANOMALIA CAUSA INTERVENÇÃO
Perda de arPGA válvula do pressostato com o compressor parado.	Válvula de retençao que, por desgaste ou sujidade na superficie de vedação, não desemprenha corretoamente a sua função.	Desaparafusar a cabeca sextavada da válvula de retençao, limpar a sede e o disco de borracha especial (substituir se estiver desgastado). Voltar a monte apertar com cuidado.
Diminuiçao de rendimento. Arranques freqentes. Baixos valores de pressão.	Solicitação excessiva de rendimentos ou possíveis fugas das juntas e/ou das tubagens. Possível FILTER de aspiração entupido.	Substitir as juntas das uniónes. Limpar ou substitir o filtro.
O compressor pára e reactiva-se autono -mamente(depais de algunos minutos.	Intervençao da proteçao tírmica por causa de sobreaquecimento do motor.	Limar as passagens de ar no canalizador. Arejar o local.
O compressor pára depois de algumas tentativas de arranque.	Intervençao da proteçao tírmica por causa de sobreaquecimento do motor (desconexão da ficha durante o andamento, reduzida tensão de alimentação).	Acionar o interruptor de andamento e paragem. Arejar o local. Aguardar algunos minutos que o compressor reactiva-se autonomamente.
O compressor pára depois de algumas tentativas de arranque.	Funconamento irregular do compressor ou ruptura do pressostato.	Desconectar a ficha e dirigir-se ao centro de assistência.

Qualquer窗外 intervenção deve ser executada pelos Centros de Assistência autorizados, pedindo peças sobresselementes originais. A alteração da boaina pode comprometer a segurança e, em todo o caso, invalida a respectiva garantia.
