Producttype	Luchtcompressor
Merk	STANLEY
Model	D 2301050V (D 230/10/50 V)
Voedingsspanning	230 V
Frequentie	50 Hz
Netbeveiliging	Zekering 16 A
Geschat vermogen	2000 W
Maximale druk	10 bar
Schakeldruk (aan/uit)	8 bar / 10 bar
Tankinhoud	50 L
Veiligheidsklep	Voorgesteld, periodiek bedienen
Aanzuigfilter	Reiniging elke 100 uur
Transportwielen	Ja, montage inbegrepen
Draaghendel	Ja
Thermische beveiliging	Automatische uitschakeling bij oververhitting
Bedrijfscyclus (inschakelduur)	S3-25 (2,5 min aan / 7,5 min uit)
Geschat geluidsniveau	80 dB(A)
Geschat gewicht	30 kg
Geschatte afmetingen (L x B x H)	60 x 35 x 55 cm
Dagelijks onderhoud	Dagelijkse condensafvoer, filterreiniging elke 100 uur
Toepassingen	Pneumatisch gereedschap, oppompen, schilderen (met voorzorgsmaatregelen)

Veelgestelde vragen - D 2301050V STANLEY

Hoe het condenswater uit de tank aftappen?

Open de aftapkraan (ref. 11) onderaan de tank. Voer deze handeling elke dag na gebruik uit. Het condenswater bevat olieresten, voer het milieuvriendelijk af.

Wat te doen als de compressor automatisch stopt tijdens gebruik?

Dit is de thermische beveiliging die ingrijpt bij oververhitting van de motor. Laat de compressor afkoelen, ventileer de ruimte en zet de aan/uit-schakelaar om om opnieuw te starten. Controleer of de inschakelduur (S3-25) wordt nageleefd.

Hoe de uitgangsdruk instellen?

Gebruik de drukregelaar (ref. 7) om de druk af te stellen op de manometer (ref. 6). De ingestelde druk is beschikbaar op de snelkoppeling (ref. 5).

Wat zijn de aan- en uitschakeldrukken van de compressor?

Voor model D 230/10/50 V is de inschakeldruk 8 bar en de uitschakeldruk 10 bar. Deze instellingen zijn fabrieksmatig gedaan.

Hoe het aanzuigfilter reinigen?

Trek de stekker uit, verwijder het filter en reinig het met perslucht op lage druk of vervang het filterelement. Voer deze handeling elke 100 bedrijfsuren uit.

Kan de compressor worden gebruikt voor schilderen?

Ja, mits de gebruikelijke voorzorgsmaatregelen worden genomen: draag gehoor-, oog- en ademhalingsbescherming en houd een afstand van minstens 3 meter tussen de compressor en de werkplek. Gebruik een drukregelaar en geschikt filter.

Waarom start de compressor niet?

Controleer de elektrische voeding (stopcontact, zekering, geschikt verlengsnoer). Zorg dat de omgevingstemperatuur tussen +5°C en +40°C ligt. Als de motor warm is, kan de thermische beveiliging zijn ingeschakeld; wacht enkele minuten.

Wat te doen als de veiligheidsklep afgaat?

Dit duidt op een onregelmatige werking van de drukschakelaar. Trek onmiddellijk de stekker uit en neem contact op met een erkend servicecentrum. Probeer de klep niet te verstellen.

Welk type olie gebruiken voor de compressor?

Deze compressor wordt zonder motorolie geleverd (meestal onderhoudsvrij wat smering betreft). Als uw model olie nodig heeft, raadpleeg dan het typeplaatje of een erkend centrum. Gecondenseerde olie moet als speciaal afval worden afgevoerd.

Hoe de veiligheidsklep testen?

Bedien handmatig de ring van de veiligheidsklep (ref. 10) door eraan te trekken tot u een sissend geluid van perslucht hoort. Laat dan los. Voer deze test periodiek uit om de goede werking te waarborgen.

GEBRUIKSAANWIJZING D 2301050V STANLEY

NL Gebruiksaanwijzing

DK Brugsanvisning

S Instruktsmanual

FIN Käyttoohjeet

NL Verplichte bescherming van oren,ogen en luchtwegen

Bewaar deze handleiding voor toekomstige raadpleging

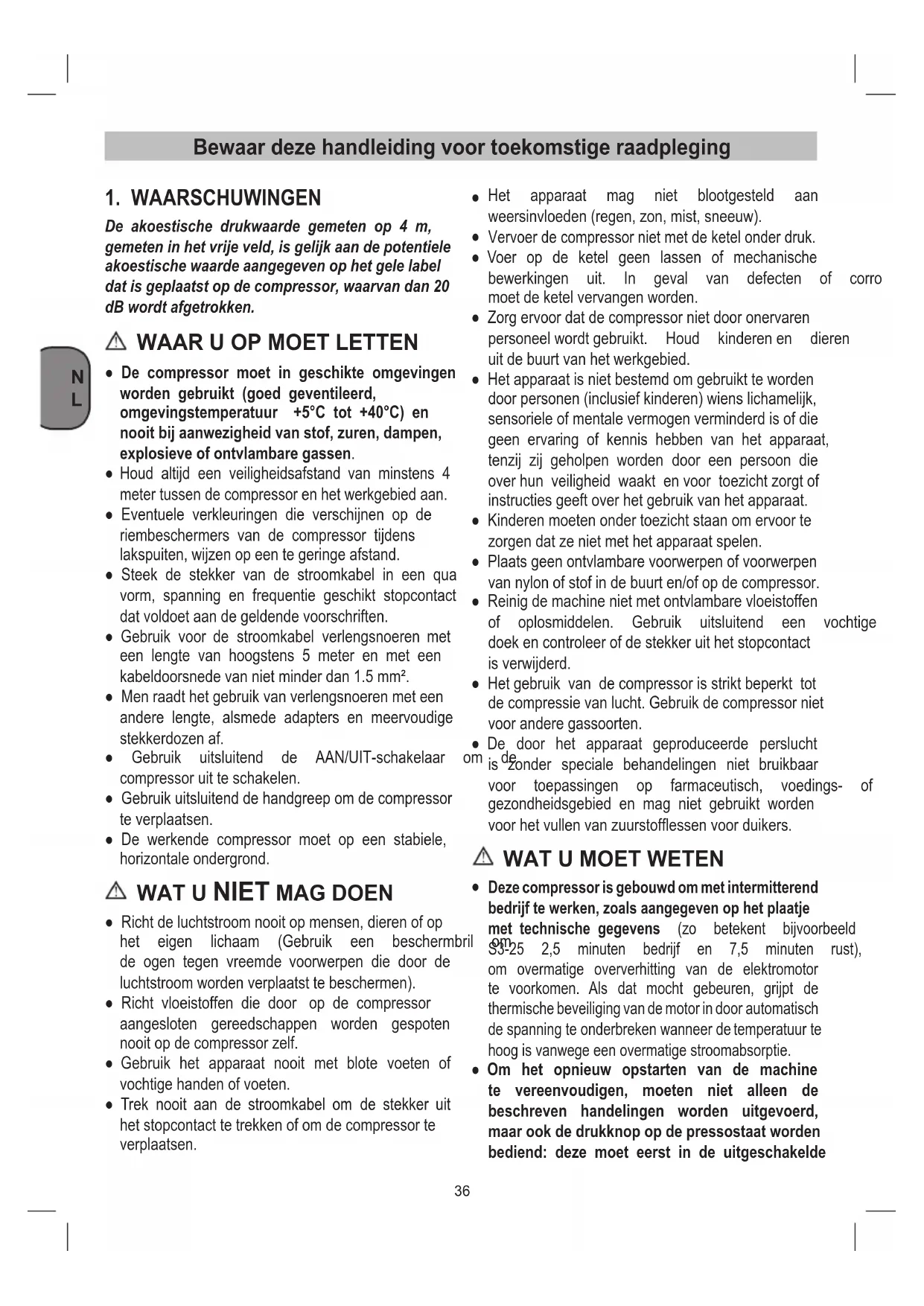

1. WAARSCHUWINGEN

De akoestische drukwaarde gemeten op 4 m, gemeten in het vrije veld, is gelijk aan de potentiele akoestische waarde aangegeven op het gele label dat is geplaatst op de compressor, waarvan dan 20 dB worden afgetrokken.

WAAR U OP MOET LETTEN

• De compressor moet in geschikte omgevingen worden gezruikt (goed geventileerd, omgevingstemperatuur +5^ tot +40^ ) en nooit bij aanwezigheid van stof, zuren, dampen, explosieve of ontvlambare gassen.
• Houd algid een veiligheidsafstand van minstens 4 meterussen de compressor en het werkgebied aan.
  Eventuele verkleuringen die verschijnen op de riembeschemmers van de compressor tijdens lakspuiten, wijzen op een te geringe afstand.
• Steek de stekker van de stroomkabel in een qua vorm, spanning en freiorentie geschikt stopcontact dat voldoet aan de geldende voorschriften.
• Gebruik voor de stroomkabel verlengsnoeren met een lenghte van hoogstens 5 meter en met een kabeldoorsnede van Niet minder dan 1.5mm^2
• Men raadt het gebruik van verlengsnoeren met een andere lenght, alsmede adapters en meervoudige stekkerdozen af.
• Gebruik uitsluitend de AAN/UIT-schakelaar compressor uit te schakelen.
• Gebruik uitsluitend de handgreep om de compressor te verplaatsen.
• De werkende compressor要去en stabiele, horizontale ondergrund.

WATUNIETMAGDOEN

• Richt de luchtstroom nooit op mensen, dieren of op het eigien lichaam (Gebruik een beschermbril de ogen gegen vreemde voorwerpen die door de luchtstroom worden verplaatst te beschemmen).
• Richt vloeistoffen die door op de compressor aangesloten gereedschappen worden gespoten nooit op de compressor selbst.
• Gebruik het apparaat nooit met blote voeten of vochtige handen of voeten.

• Trek nooit aan de stroomkabel om de stekker uit het stopcontact te trekken of om de compressor te verplaatsen.

• Het apparatus mag nicht blootgesteld aan weersinvloeden (reten, zon, mist, sneeuw).

• Vervoer de compressor Niet met de ketel onder druk.
• Voer op de ketel geen setzen of mechanische bewerkingen uit. In geval van defecten of corro moet de ketel verrangen worden.
• Zorg ervoor dat de compressor Niet door onervaren personeel worden gebruikt. Houd kinderen en dierenuit de buurt van het werkgebied.
• Het apparaat is nicht bestemd om gebruikt te worden door Personen (inclusief kinderen) wiens lichamelijk, sensoriele of mentale vermogen verminderd is of die geen ervaring of kennis hebben van het apparaat, tenzij zij geholpen worden door een persoon die over hun veiligheid waakt en voor toezicht zorgt of instructies geeft over het gebruik van het apparaat.
• Kinderen要去en onder toezicht staan om ervoor te zorgen dat ze Niet met het apparaat spelen.
• Plaats geen ontvlambare voorwerpen of voorwerpen van nylon of stof in de buurt en/of op de compressor.
• Reinig de machine nicht met ontvlambare vloeistoffen of oplosmiddelen. Gebruik uitsluitend een vochtige doek en controllerer of de stekker uit het stopcontact is verwijderd.
• Het gebruik van de compressor is strikt beperkt tot de compressie van lucht. Gebruik de compressor nicht voor andere gassoorten.
• De door het apparaat geproduerde perslucht is zonder speciale behandelingen nicht bruikbaar voor toepassen op pharmaceutisch, voedings- of gezondheidsgebied en mag Niet gebruikt worden voor het vullen van zuurstofflessen voor duikers.

WAT U MOET WETEN

• Deze compressor is gebouwd om met intermitterend bedrijf te werken, zoals aangegeven op het plaatje met technische gevevens (zo betekent bijvoorbeeld) 325 2,5 minuten bedrijf en 7,5 minuten rust), om overmatige oververhitting van de elektromotor te voorkomen. Als dat mayt gebeuren, grijpt de thermische beveiliging van de motor in door automatisch de spanning te onderbreken wanner de temperatuur te hoog is vanwege een overmatige stroomabsorptie.
• Om het opnieuw opstarten van de machine te vereenvoudigen,要去en Niet alleen de beschreiben handelingen worden uitgevoerd, maar ook de drukknop op de pressostaat worden bediend: deze要去erst in de uitgeschakelde

stand en verwolgens in de ingeschakelde stand worden gebracht (paragraaf 5.4).

• De compressor zijn voorzien van een pressostaat met een luchtafblaasklep met vertraagde sluiting die het starten van de motor bevordert: het is dan ook normal dat bij leeg reservoir gedurende enkele seconden nog lucht door deze klep worden afgeblazen (Alleen voor D 200/8/6 en D 115/8/6 SIL).

• Alle compressoren zich voorzien van een verilgheidsklep die ingrijpt in geval van onregelmatige werkung van de pressostaat, zodat de verilgheid van de machine is gegardeerd.

• Tijdens het aansluiten van een pneumatisch gereedschap op een buis met perslucht die door de compressor worden geleverd,要去 de luchtstroom die uit deze buis komt absolutut afgesloten zich.

• Het gebruik van perslucht voor de verschillende toepassingen die möglichk zijn (opblazen, pneumatische gereedschappen, lakspuien, wassen met reinigingsmiddelen uitsluitend op waterbasis enz.) veronderstelt kennis en inachtneming van de voorschriften die voor de afzonderlijke gezallen gelden.

2. BESCHRIJVING VAN HET APPARAAT (Fig. 1)

1. Kistbedekking
2. Drukvat
3. Wiel
4. Steunvoetje
5. Snelkoppeling (geregelde perslucht)
6. Manometer (ingestelde druk kan worden afgelezen)
7. Drukregelaar
8. AAN/UIT-schakelaar
9. Transportgreep
10. Veiligheidsklep
11. Aflaatplug voor condenswater
12. Manometer (keteldruk kan worden afgelezen)
13. As
14. Dop
15. Bout
16. Blokje
17. Leertje

3. TOEPASSINGSGEBIED

De compressor dient voor de persluchtopwekking voor pneumatisch gereedschap.

Wij wijzen erop dat once gereedschappen overeenkomstig hun bestemming Niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geen garantie indien het gereedschap in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Vooraaruit voortvloeije schade of verwondingen van welke aard dan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.

4. AANWIJZINGEN OMTRENT DE INSTALLATIE

• Controller het toestel op transportschade. Eventuele schade onmiddelijk aangeven aan de vervoeronderneming waarmee de compressor werden geleverd.
• De compressor dient nabij de verbruikers te worden geinstalleerd.
• Vermijd lange luchtkabels en toevoerleidingen (verlengingen).
• Let op droge en stofvrije aanzuiglucht.
• De compressor nicht in een vochtige of native ruimte installereren.
• De compressor mag slechts in gpaste ruimten (goed geventileerd, omgevingstemperatuur +5^ - +40^ ) worden gezruikt. In de ruimte mogen geen stof, zuren, dampen, explosieve of ontvlambare gassen zijn.
• De compressor is geschikt voor gebruik in droge ruimten. Hij mag Niet worden gebruikt in zones waarin met spatwater worden gewerkt.
• Vóor inbedrijfstelling dient het oliepeil in de compressorpomp te worden gecontroleerd.

5. MONTAGE EN INGEBRUIKNEMING

Let op!

Voor ingebruikneming het apparaat zeker volledig monteren!

5.1 Montage van de wielen (fig. 3-5)

De bijgaande wielen dienen to worden gemonteerdzoal getoond in fig. 3, 4 en 5.

Fig. 3a - 3b: Montage wielkit - versie A In opeenvolging monteren: a, b, c, d, e
Fig. 4a - 4b: Montage weltkit - versie B
Fig. 5a - 5b: Montage weltkit - versie C

5.2 Montage van het steunvoetje (ref. 4)

Monteer het steunvoetje zoals afgebeeld worden in Fig. 6.

5.3 Netaansluiting

De compressor is voorzien van een netkabel metveiligheidsstekker. Deze kan worden aangesloten op elk veiligheidsstopcontact 230 V ~ 50 Hbeveiligd is door een zekering van 16 amp

Alvorens het apparaat in gebruik te nemen dient u er zich van te vergewissen dat de netspanning overeenkomt met de bedrijfsspanning vermeld op het kenplaatje van het apparaat. Lange toevoer alsmede verlangkabels, kabeltrommels enz. leiden tot spanningsverlies en konnen het starten van de motor beletten. Bij temperaturen onder +5^ start eventueel moeilijk ten gevolge van stroefheid.

Om de uitrusting aan te zetten, de On/Off-schakelaar (ref. 8) in de positie I zetten.
Zet de On/Off-schakelaar (ref. 8) in de positie O om de uitrustinguit te zetten.

5.4.2 D 200/8/6 - D 115/8/6 SIL (Fig. 2b)

De compressor worden aangezet door de rode knop (ref. 8) in positie I te trekken.
De compressor worden uitgezet door de rode knop (ref. 8) in positie O te drukken.

5.5 Drukafstelling

• Met de drukregelaar (ref. 7) kan de druk manometer (ref. 6) worden afgesteld.
• De afgestelde druk kan op de selnkoppeling (ref. 5) worden ontnomen.

5.6 Afstelling van de drukschakelaar

De drukschakelaar werd door de fabriek afgesteld.

5.6.1 D 200/8/6 - D 115/8/6 SIL - D 200/8/24

Inschakeldruk

6 bar

Uitschakeldruk

8 bar

5.6.2 D 200/10/24 - DN 200/10/xx - DN 230/10/xx - D 230/10/50 V

Inschakeldruk

8 bar

Uitschakeldruk

10 bar

6. SCHOONMAKEN EN ONDERHOUDEN

Let op!

Tragóralles schoonmaak-enonderhoudswerkzaamheid de netstekker uithet stopcontact.

Let op!

Wacht tot de compressor helemaal is afgekoeld! Gevaar om brandwonden op te lopen!

Let op!

Vóralles schoonmaak-enonderhoudswerkzaamhedendient de ketel drukloos te worden gemaakt.

6.1 Reiniging

• Hou de veiligheidsinrichtingen zo Veel möglichk vrij van stof en vuil. Wrijf het apparaat met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het apparaat direct na elk gebruik schoon te make.
• Maak het apparaat regelmatig met een vochtige doek en wat zachte zeep schoon. Gebruik reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het apparaat+kennen aantasten.Zorg ervoor dat geen water binnen in het apparat terechtkomt.
• Slang en spuitgereedschap要去en voor de schoonmaakbeurt van de compressor worden geschieren. De compressor mag Niet met water, oplosmiddelen of ie's dergelijks schoon worden gemaatk.

6.2 Condenswater

Het condenswater moet dagelijks worden afgelaten door de aflaatklep (ref. 11) open te draaien (bodemkant van het drukvat).

ONDERHOUDSINTERVALLEN
FUNCTIE	NA DE EERSTE 100 UREN	ELKE 100 UREN
Reinigung van de zuigfilter en/ofervanging van het filtrerende element	●	●
Het lossen van de condens vanuit detank	Regelmatig en bij het einde van het werk

Let op!

Het condenswater uit het drukvat bevat olieresten. Ontdoet u zich van het condenswater op een milieuvriendelijk manier en deponeer het op een overeenkomstige inzamelplaats.

6.3 Veiligheidsklep (ref. 10)

De verilgheidsklep is afgesteld op de maximaal toegestane druk van de druktank. Het is Niet toelaatbaar de verilgheidsklep te verstellen of de verzegeling ervan te verwijderen. Om te verzekeren dat de verilgheidsklep, indien nodig, maar behoren werkt, dient u de klep vanijd tot vrij in werkung te stellen. Trek flink aan de ring tot perslucht hoorbaar worden afgeblazen. Laat daa de ring waar los.

6.4 Opbergen

Let op!

Trek de netstekker uit het stopcontact, ontlucht het apparaat en alle aangesloten pneumatische gereedschappen. Berg de compressor op zodat hij Niet door onbevoegden in werkung kan worden gesteld.

Let op!

De compressor alleen in een droge en voor onbevoegden ontoegankelijk omgeving opbergen. Niet kantelen, alleenrecht staand opbergen!

7. AFVALBEHEER EN RECYCLAGE

Het toestel en+zijn accessoires bestaanuit diverse materialen, zoals b.v. metaal en kunststof. Ontdoet u zich van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoffen mag afgeven. Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

8. MOGELIJKE STORINGEN EN TOEGESTANE REMEDIES

STORING OORZAAK	REMEDIE
Luchtlekkage uit de klep van de pressoaat bij stilstaande compressor.	Afsluitklep die weg slijtage of vuil op het afsluitvlak Niet correct+zijn functie verrult.	Draai de zeskantkop van de afsluitklep los, reinig de zitting en het schijfe van special rubber (ervang indien versleten).Monteer opnieuw en draai zorgvuldig vast.
Afname van het rendement.Veelvuldig starten. Lage drukwaarden.	Overmatige vraag maar prestaties of eventuele lekkeguit koppelingen en/of leidingen.Mogelijkheid verstopt aanzuigfilter.	Vervang de pakkingen van de koppelingen of verrang het filter.
De compressor stocht en start na enkele minutes waar zichstandig op.	Ingreep van de thermischebeveiliging i.v.m. oververhitting van de motor.	Reinig de luchtdoorvoeropeningen in de toevoer. Lucht de werkruimte.
De compressor stocht na enkele startuphogingen.	Ingreep van de thermischebeveiliging i.v.m. oververhitting van de motor (verwijdering stekker tijdens bedrijf, rage voedingsspanning).	Bedien de stopschakelaar. Lucht de werkruimte. Wacht enkele minuteen en de compressor za zichstandig waar opstarten.
De compressor stocht nicht en deveiligheidsklep grijpt in.	Abnormale werkung van de compressor of breuk van de pressoaat.	Neem de stekker uit en breng het apparaat�appervicecentrum.

Alle overige werkzaamheden要去en door de erkende Servicecentra worden uitgevoerd, waar bij originele onderdelen gezruikt要去en worden. Zelfstandig de machine proberen te repareren kan de veiligheid in gevaar brengen en maakt sowieso de garantie ongeldig.
