D 2301050V - Kompressors STANLEY - Bezmaksas lietošanas instrukcija

Produkta tips	Gaisa kompresors
Zīmols	STANLEY
Modelis	D 2301050V (D 230/10/50 V)
Barošanas spriegums	230 V
Frekvence	50 Hz
Tīkla aizsardzība	Drošinātājs 16 A
Paredzamā jauda	2000 W
Maksimālais spiediens	10 bar
Ieslēgšanas/izslēgšanas spiediens	8 bar / 10 bar
Tvertnes ietilpība	50 L
Drošības vārsts	Ieregulēts, periodiski jāaktivizē
Sūkšanas filtrs	Tīrīšana ik pēc 100 stundām
Transporta riteņi	Jā, montāža iekļauta
Transporta rokturis	Jā
Termoaizsardzība	Automātiska izslēgšanās pārkaršanas gadījumā
Darba cikls (izmantošanas cikls)	S3-25 (2,5 min marche / 7,5 min arrêt)
Paredzamais trokšņa līmenis	80 dB(A)
Paredzamais svars	30 kg
Paredzamie izmēri (G x P x A)	60 x 35 x 55 cm
Kārtējā apkope	Kondensāta iztukšošana katru dienu, filtra tīrīšana ik pēc 100 stundām
Izmantošana	Pneimatiskie instrumenti, uzpumpēšana, krāsošana (ar piesardzību)

Bieži uzdotie jautājumi - D 2301050V STANLEY

Kā iztukšot kondensāta ūdeni no tvertnes?

Atveriet iztukšošanas krānu (atsauce 11), kas atrodas tvertnes apakšā. Veiciet šo darbību katru dienu pēc lietošanas. Kondensāta ūdens satur eļļas atliekas, iznīciniet to videi draudzīgā veidā.

Ko darīt, ja kompresors darbības laikā automātiski apstājas?

Tā ir termoaizsardzība, kas ieslēdzas motora pārkaršanas gadījumā. Ļaujiet kompresoram atdzist, izvēdiniet telpu un nospiediet ieslēgšanas/izslēgšanas slēdzi, lai restartētu. Pārliecinieties, vai tiek ievērots darba cikls (S3-25).

Kā noregulēt izejas spiedienu?

Izmantojiet spiediena regulatoru (atsauce 7), lai pielāgotu spiedienu, kas redzams manometrā (atsauce 6). Noregulētais spiediens ir pieejams ātrajā savienojumā (atsauce 5).

Kādi ir kompresora ieslēgšanas un izslēgšanas spiedieni?

Modelim D 230/10/50 V ieslēgšanas spiediens ir 8 bar un izslēgšanas spiediens ir 10 bar. Šie iestatījumi ir veikti rūpnīcā.

Kā notīrīt sūkšanas filtru?

Atvienojiet kontaktdakšu, noņemiet filtru un notīriet to ar zema spiediena saspiestu gaisu vai nomainiet filtra elementu. Veiciet šo darbību ik pēc 100 darba stundām.

Vai kompresoru var izmantot krāsošanai?

Jā, ja tiek ievēroti drošības pasākumi: valkājiet dzirdes, acu un elpceļu aizsardzību, un turiet vismaz 3 metru attālumu starp kompresoru un darba zonu. Izmantojiet spiediena samazinātāju un piemērotu filtru.

Kāpēc kompresors neieslēdzas?

Pārbaudiet elektroapgādi (kontaktligzdu, drošinātāju, piemērotu pagarinātāju). Pārliecinieties, ka apkārtējā temperatūra ir no +5°C līdz +40°C. Ja motors ir karsts, var būt ieslēgusies termoaizsardzība; pagaidiet dažas minūtes.

Ko darīt, ja nostrādā drošības vārsts?

Tas norāda uz neregulāru spiediena slēdža darbību. Nekavējoties atvienojiet kontaktdakšu un sazinieties ar pilnvarotu servisa centru. Nemēģiniet atregulēt vārstu.

Kādu eļļas veidu izmantot kompresoram?

Šis kompresors tiek piegādāts bez motoreļļas (parasti bez apkopes eļļošanas pusē). Ja jūsu modelim nepieciešama eļļa, skatiet tehnisko datu plāksnīti vai konsultējieties ar pilnvarotu centru. Kondensāta eļļa jāiznīcina kopā ar īpašajiem atkritumiem.

Kā pārbaudīt drošības vārstu?

Manuāli aktivizējiet vārsta gredzenu (atsauce 10), velkot to, līdz dzirdat saspiesta gaisa svilpošanu. Pēc tam atlaidiet. Veiciet šo pārbaudi periodiski, lai nodrošinātu tā pareizu darbību.

LIETOŠANAS INSTRUKCIJA D 2301050V STANLEY

Saglabāt instrukciju rokasgrāmatu, lai varētu izmantot nepiečiesamības gadijumā.

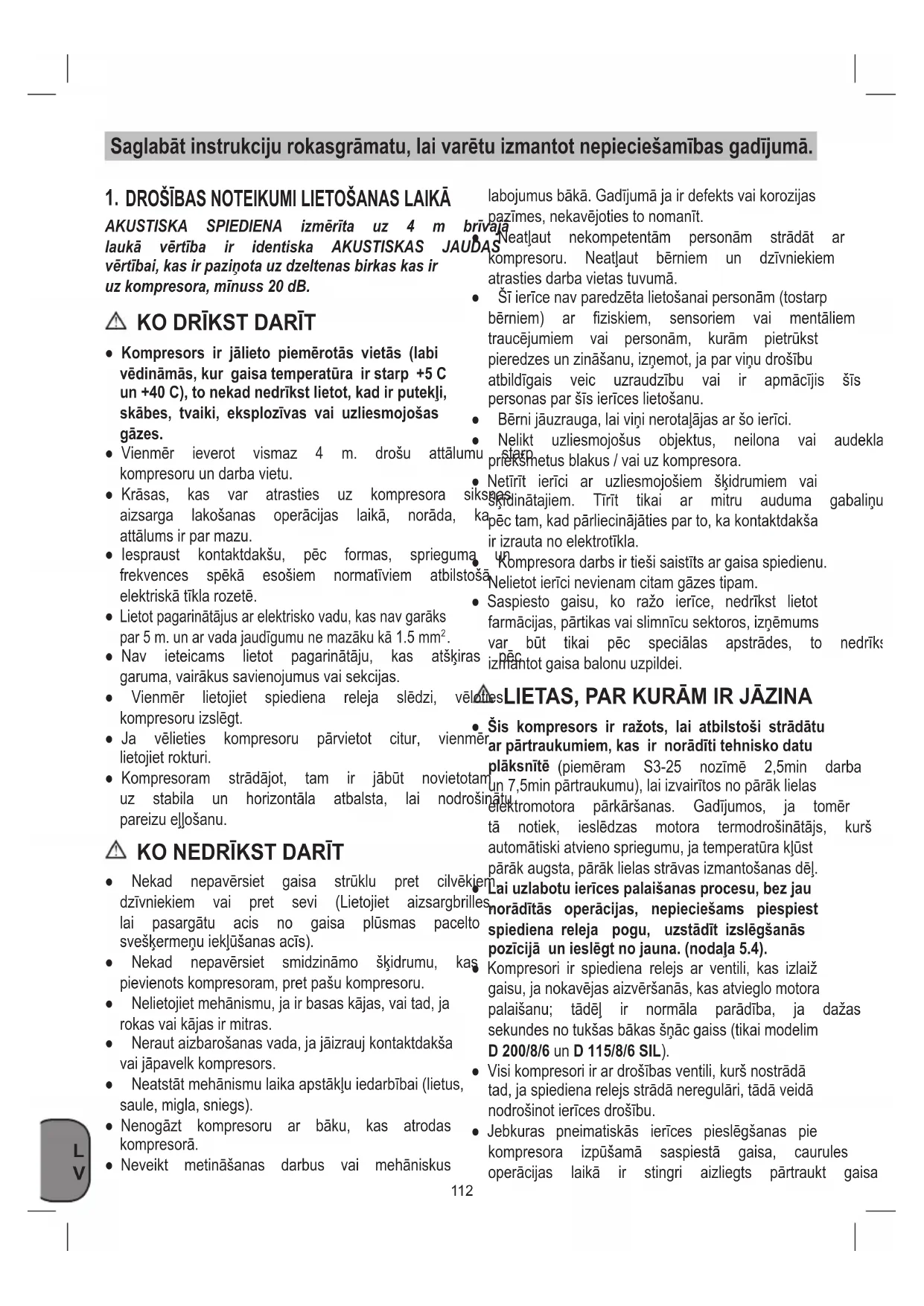

1. DROŠIBAS NOTEIKUMI LIETOSANAS LAIKA

AKUSTISKA SPIEDIENA izmerita uz 4 m lauka vertiba ir identiska AKUSTISKAS, vertibai, kas ir pazinota uz dzeltenas birkas kas ir uz kompresora, minuss 20 dB.

KO DRIKST DARIT

• Kompresors ir jalieto piemerotas vietas (labi vedinamas, kur gaisa temperatura ir starp +5 C un +40 C), to nekad nedrikst lietot, kad ir putekji, skabes, tvaiki, eksplozivas vai uzliesmojosas gazes.
• Vienmér ieverot vismaz 4 m. drošu attalumukompresoru un darba vietu.
• Krasas, kas var atrasties uz kompresora sikazaiszarga lakoanas operacijas laikā, norada, kaattalums ir par mazu.
• lespraust kontaktdaksu, péc formas, sprieguma frekvences spekā esosiem normativiem atbilstos elektriskā tīkla rozetē.
• Lietot pagarinātājus ar elektrisko vadu, kas nav garaks par 5 m. un ar vada jaudigumu ne mazaku kā 1.5 mm².
• Nav ieteicams lietot pagarinataju, kas atskiras garuma, vairakus savienojumus vai sekcjjas.
• Vienmér lietojiet spiediena releja slédzi, vélókompresoru izslett.
  Ja velieties kompresoru parvietot citur, vienme lietojiet rokturi.
• Kompresoram stradajot, tam ir jabut novietotan uz stabila un horizontala atbalsta, lai nodrosi pareizu elosanu.

KO NEDRikst DARIT

• Nekad nepaversiet gaisa struklu pret cilvekje dzivniekiem vai pret sevi (Lietojiet aizsargbrille lai pasargatu acis no gaisa plusmas pacelto sveskermenu ieklusanas acis).
• Nekad nepaversiet smidzinamo skidrumu, kas pievienots kompresoram, pret pašu kompresoru.
• Nelietojiet mehanismu, ja ir basas kajas, vai tad, ja rokas vai kajas ir mitras.
• Neraut aizbarošanas vada, ja jāizrauj kontaktdaksa vai jāpavelk kompresors.
• Neatstät mehanismu laika apstaklu iedarbibai (lietus, saule, migla, sniegs).
• Nenogāzt kompresoru ar baku, kas atrodas kompresora.
• Neveikt metināsanas darbus vai mehaniskus

labojumus baka. Gadijumaa ja ir defekts vai korozijas pazimes,nekavejoties to nomanit.
Neatlaut nekompetentam personam stradat ar kompresoru. Neatlaut berniem un dzivniekiem atrasties darba vietas tuvuma.

• Šī ierīce nav paredzēta lietošanai personām (tostarp běrniem) ar fiziskiem, sensoriem vai mentaliem traucējuniem vai personām, kurām piétrukst pieredzes un zinašanu, iznemot, ja par viŋu drosibu atbildīgais veic uzraudzību vai ir apmáčijis sīs personas par sīs ierīces lietošanu.
  Berni jauzrauga, lai viqi nerotalajas ar so ierici. Nelikt uzliesmojosus objektus, neilona vai audekla mu stn prketsmetus blakus / vai uz kompresora.
• Netirit ieri ci ar uzliesmojosiem skidrumiem vai siksgesinatajiem. Tirit tikai ar mitru auduma gabalinya kapec tam, kad parliecinajaties par to, ka kontaktdaksa ir izrauta no elektrotikla.

Kompresora darbs ir tiesi saistits ar gaisa spiedenu. Nelietot ierici nevienam citam gazes tipam.
Saspiesto gaisu, ko razo icerce, nedrikst lietot farmacijas, partikas vai slimnicu sektoros, izemums var but tikai pec specialas apstrades, to nedriks as izmantot gaisa balonu uzpildei.

LiesLIETAS, PAR KURAM IR JAZINA

Sis kompresors ir ražots, lai atbilstosi stradatu
ar partraukumiem, kas ir noraditi tehnisko datu
plaksnite (piemēram S3-25 nozime 2,5min darba
un 7,5min partraukumu), lai izvairitos no parak lielas
natu
eletromotora parkarsanas. Gadijumos, ja tomer
tā notiek, iesledzas motora termodrošinātājs, kur
automatiski atvieno spriegumu, ja temperatura klust
parak augsta, parak lielas stravas izmantošanas del.
Lai uzlabotu ierices palaisanas procesu, bez jau
noraditās operacijas, nepiecesams piespiest
spiediena releja pogu, uzstādīt izslēgšanās
pozicijā un ieslēgt no jauna. (nodaja 5.4).

Kompresori ir spiedena relejs ar ventili, kas izlaiz gaisu, ja nokavejas aizversanas, kas atviego motora palaiisanu; tadel ir normala paradiba, ja dazas sekundes no tukfas bakas snac gaiss (tikai modelim D 200/8/6 un D 115/8/6 SIL).
Visi kompresori ir ar drošibas ventili, kurs nostradā tad, ja spiediena relejs strādā neregulārī, tādā veidā nodrošinot ierices drošibu.
Jebkuras pneimatiskas ierices pieslegsanas pie kompresora izpušamā saspiesta gaisa, caurules operacijas laikā ir stingri aizliegts pärtraukt gaisa

padevi, kas izplust no caurules.

• Lietojot saspiestu gaisu lietošanai paredzetos, bet atskirigos procesos (pust, pneimatakajam

iericem, lakosanai, mazgasanai tikai ar udeni u.t.t) nepiecesams zinat un ieverot katram darbibas veidam paredzetos normativus.

2. SHEMA (1. att.)

1. Apvalka parsegs
2. Spiedtrauks
3. Ritenis
4. Vadritenitis (vai atbalsta kaja)
5. Atrais savienojums(regulēṭam saspiestam gaisam)
6. Manometrs(iestatita tvertnes spiedena nolasanai)
7. Spiedena regulators
8. IESL./IZSL. sledzis
9. Transportesanas rokturis
10. Drošibas värsts
11. Kondensacijas udens drenazas aizgrieznis
12. Manometrs (tvertnes spiedena nolasianai)
13. Ass
14. Skava
15. Skrüve
16. Uzgrieznis
17. Paplaksne

3. PIELIETOJUMS

Kompresors paredzets saspiesta gaisa razoana pneimatiskajiem instrumentiem.

Ludzu, nemiet vērā, ka mūsu apríkojums nav paredzëts komercialiem vai rūnpieciskiem pielietojumiem. Garantija zaudës spēku, ja masīna tiks izmantota komercialiem, rūnpieciskiem vai lidzvertigiem pielietojumiem.

Mašinu dríkst izmantot tikai tās paredzētajam pielietojumam. Jebkurs cites pielietojums tiek uzskatits par neatbilstošu pielietojumu. Par materialiem zaudejumiem vai traumam, kas radiusas neatbilstoša pielietoyrzultāta, atbild lietotājs/operators, nevis ražotājs.

4. PUNKTI, KURI JÄNEM VÉRA, UZSTADOT KOMPRESORU

• Pärbaudiet, vai masinai nav transportešanas bojajumu pazimju. Nekavējoties zinojiet par bojajumiem uzemumam, kas piegādaja kompresoru.
• Kompresors jauzstada netalu no pateretaja.
• Izvairieties lietot garus gaisvadus un elektropadeves linijas (pagarinātājus).
• Parliecinieties, ka ieplüdes gaiss ir sauss putekliem.
  Neuzstadiet kompresoru mitas telpas.
• Kompresoru var izmantot tikai piemērotās telpās (ar labu ventilaciju un apkārtejo temperaturu no +5

°C lidz +40 °C). Telpā nedrīkst but puteklu, skābju, tvaiku un eksplozivu vai uzliesmojšu gazu.

• Kompresors paredzets lietošanai sausās telpās. Aizliegs lietot kompresoru vietās, kurās tiek izsmidzināts udens.
• Jāpārbauda ellas limenis kompresora sūknī, pirms sākt iekārtas lietosanu.

5. MONTAZA UN EKSPLUATACIJAS SAKSANA

Bridinajums!

Jums pilnibā jasaliek icerie, pirms lietot to pirmo reizi.

5.1 Riteu uzstadisana (3.-5. att.)

Uzstadiet komplektacija iek]autos ritenus, ka paradits 3. un 4. un 5. attelos.

3a. un 3b. att.: Ritegu komplekta saliksana - versija A Seciga saliksana: a, b, c, d, e
4a. un 4b. att.: Ritenu komplekta saliksana - versija B
- 5a. un 5b. att.: Ritenu komplekta salikšana - versija C

5.2 Atbalsta kajas uzstadisana (4. poz.)

Uzstadiet gumijas atbalsta kaju, ka paradits 6. attela.

5.3 Spriegums

Kompresors ir aprikots ar barošanas kabeli ar drosu kontaktdaksu. To var pieslęgt jebkurai 230V ~ 50f drošai Rozetei, kuru aizsargā 16 A drošinātajs. Pirms masīnas lietošanas parliecinieties, ka barošanas spriegums atbilst specifikacijām datum pläksnǐte. Gari

Uosanas vadi, pagarinataji, vadu rulji utt. var izraisit sprieguma kritumu un traucet motora iedarbinasanu. Ja temperatura ir zem +5^ motora iedarbinasanu var traucet sakersanas.

Lai ieslēgtu iekārtu, pársledziet lesl./izsl. sledzi (8. atsc.) pozicija I.

Parsledziet lesl./izsl. sledzi (8. atsc.) pozicija O, lai izslegtu iekartu.

5.4.2 D 200/8/6 - D 115/8/6 SIL (2b. att.)

Lai ieslegtu kompresoru, pavelciet sarkano atsc.) pozicijā I.

Lai izslegtu kompresoru, vrelrez iespieidet sarkanoekspuse nevaretu ieklut udens.

pogu (8. atsc.) lidz pozicijai O.

5.5 Spiediena regulesana

• Jus varat regulet manometra (6. poz.) radijumu, izmantojot spiediena regulatoru (7. poz.).
• lestatitais spiediens tiks ieguts no atra savienojuma vietas (5. poz.).

5.6 Piediena releja regulešana

Spiediena relejs tiek iestatits rupnicā.

5.6.1 D 200/8/6 - D 115/8/6 SIL - D 200/8/24

leslegsanas spiediens: 6bari

Izslegsanas spiediens: 8bari

5.6.2 D 200/10/24 - DN 200/10/xx - DN 230/10/xx - D 230/10/50 V

leslegsanas spiediens: 8bari

Izslegsanas spiediens: 10 bari

6. TIRISHANA UN APKOPE

Bridinajums!
Atvelciet elektrapgades vadu, pirms veikt iekartas tirisanas un apkopes darbus.
Bridinajums!

Pagaidiet, lidz kompresors ir pilnibā atdzisi Apdegumu bīstamība!
Bridinajums!

Vienmér izlaidiet no tvertnes spiedenu, pirms veikt tirisanas vai akopes darbus.

6.1 Tirisana

Turiet drosibas ierices pec iespejas talu no netirumiem un putekliem. Noslaukiet iekartu ar tiru dranu izpuitar saspiestu gaisu ar zemu spiedienu.
- Mēs iesakām tīrīt iekārtu uzreiz ēp c lietosanas.
- Tiriert iekartu regulari ar mitru dranu un lokeiun tas piederumi ir izgatovit no dazadiem daudzumu mikstu ziepju. Neizmantojiet tirisanasmaterialiem, piemeram, metaliem un plastmasam.
leitiu un tās piederumi ir izgatavoti no dažadiem
anmaterialiem, piemēram, metalliem un plastmasam.

Ifdzeklus vai skidinatajus, kas var but agresivi pret iekartas plastmasas dalam. Nodrosiniet, lai iekartas

• Pirms tīrīñas jaatvieno šlūtene un izsmidzinašanas instrumenti no kompresora. Netīriet kompresoru arūdeni, škīdinātāju vai lidzīgām vielām. Ājiedena

6.2 Kondensata udens

Kondensata udens katru dienu jaiztecina pa drenazas varsta atveri (11. poz.) (spiedtrauka grida).

Bridinajums!

Kondensata udens no spiedtrauka satur ellas nosedumus. Utilizejiet kondensata udeni videid draudziga veida atbilstosa savaksanas punkta.

Drosibas värsts ir iestatits uz augstako piëaujamo spiedtrauka spiedenu. Aizliegts regulē drošibas värstu vai iznemt blivi.

Laiku pa laikam attaisiet drosibas varstu, lai parrliecinatos, ka tas darbojas, kā paredzets. Pavelciet bredzenu ar pietiekamu speku, lidz izdzirdat sapiesta gaisa izplusanu. Pec tam atlaidiet bredzenu atkal.

6.4 Glabāsana

Bridinajums!

Atvienojiet elektropadeves vadu no Rozetes un ventilejiet iekartu un visus pneimatiskos instrumentus. Izsledziet kompresoru un parliecinieties, ka tas ir nodrosinats, lai to nevaretu iedarbinat nepilnvarota persona.

Bridinajums!

Glabajiet kompresoru tikai sausa vieta, kuram nevar pieklut nepilvarotas personas. Vienmerglabajiet taisni, nekada gadijumane sagaztu!

7. UTILIZACIJA UN OTRREIZEJA PÁRSTRADE

Bojatus komponentus jautilize kaskspecialos atkritumus.

Konsultejieties ar savu pärstavi vai vietjo municipalità.

APKOPES STARPLAIKI
DARBİBA	Péc PIRMAML 100 STUNDAML	KATRAS 100 STUNDAS
lesūkšanas filtrà tīršana un/VAI filtrējoša elementa maiŋa	●	●
Blīves izkraušana no rezervuāra	Periodiski un darba beigās

8. IESPEJAMAS ANOMALIJAS UN AR TO SAISTITAS PIELAUJAMAS DARBIBAS

ANOMÁLIJA IEMESLI DARBIBAS
Spiediena releja ventilis laž gaisu, kad kompresors nedarbojas.	Kontroles vārsts, nodiluma vai netīrumu delj, kas sakråjas uz izolácijas slāna, neveic pareizi savas funkcjjas.	Atskruvēt kontroles vārsta sešstūra galvu, iztīrì tekspusi un specialo gumijas disku (nomainit, ja tas ir nodilis). Salikt atpakaj un kārtīgi pieskrūvēt.
Darba produktivitätes samazināsānās, bieža ieslēgšanās. Zems spiediens.	Pārlieçīga lietošana vai var sākt izjukt savienojumi un / vai caurules. Var būt, ka ir aizsērējis iesūkšanas filtrs.	Salikt vietā savienojumus. Iztīrìt vai nomainit iesūkšanas filtru.
Kompresors apstājas un pēc dažām minūtēm automātiski uzsq darbību.	leslēdzas termodrošinātājs; iemesls – pārkārsēja dzinējs.	Iztīrìt gaisa caurejas takas transporterī. Izvēdināt telpas.
Kompresors pēc dažiem mēginājuniem ieslēgties, apstājas.	leslēdzas termodrošinātājs dzinēja pārkarsēsanas delj (kontaktdaksiñas atslgšana darba laikā, nepietiekams barošanas spriegums).	Nospiest ieslēgšanas – izslegšanas sledzi. Izvēdināt telpu. Pagaidiet dažas minūtes un kompresors uzsq darbību automātiski.
Kompresors neapstājas un sāk darboties drošības ventilis.	Neregulā rā kompresora darbība vai bojājas spiedena relejs.	Izraut kontaktdaksiŋu un griezties Pakalpojumu centra.

Jeb kāda cita veida labošanu drikst veikt tikai pilnvarotā Pakalpojumu Centra, pieprasot originalās rezerves dalas. Nepiejaujama ierices atverśana var radit draudus lietotājam un jebkura gadijuma padara garantiju par spekā neesosu.
