D 2301050V - Kompresor STANLEY - Bezplatný návod k obsluze

Typ produktu	Vzduchový kompresor
Značka	STANLEY
Model	D 2301050V (D 230/10/50 V)
Napájecí napětí	230 V
Frekvence	50 Hz
Síťová ochrana	Pojistka 16 A
Odhadovaný výkon	2000 W
Maximální tlak	10 bar
Spínací tlak (zapnutí/vypnutí)	8 bar / 10 bar
Kapacita nádrže	50 L
Bezpečnostní ventil	Přednastavený, pravidelně ovládat
Sací filtr	Čištění každých 100 hodin
Přepravní kolečka	Ano, montáž v ceně
Přepravní rukojeť	Ano
Tepelná ochrana	Automatické vypnutí při přehřátí
Pracovní poměr (cyklus použití)	S3-25 (2,5 min chodu / 7,5 min odstávky)
Odhadovaná hlučnost	80 dB(A)
Odhadovaná hmotnost	30 kg
Odhadované rozměry (D x Š x V)	60 x 35 x 55 cm
Běžná údržba	Denní vypouštění kondenzátu, čištění filtru každých 100 h
Použití	Pneumatické nářadí, huštění, malování (s opatrností)

Často kladené otázky - D 2301050V STANLEY

Jak vypustit kondenzační vodu z nádrže?

Otevřete vypouštěcí ventil (ref. 11) umístěný na dně nádrže. Tento úkon provádějte každý den po použití. Kondenzovaná voda obsahuje zbytky oleje, likvidujte ji v souladu s ochranou životního prostředí.

Co dělat, když se kompresor během použití automaticky vypne?

Jedná se o tepelnou ochranu, která zasahuje při přehřátí motoru. Nechte kompresor vychladnout, vyvětrejte místnost a stiskněte vypínač zapnutí/vypnutí pro restart. Zkontrolujte, zda je dodržen pracovní poměr (S3-25).

Jak nastavit výstupní tlak?

Použijte regulátor tlaku (ref. 7) k nastavení tlaku odečteného na manometru (ref. 6). Nastavený tlak je k dispozici na rychlospojce (ref. 5).

Jaké jsou spínací a vypínací tlaky kompresoru?

U modelu D 230/10/50 V je zapínací tlak 8 barů a vypínací tlak 10 barů. Tato nastavení jsou provedena z výroby.

Jak vyčistit sací filtr?

Odpojte zástrčku, vyjměte filtr a vyčistěte jej stlačeným vzduchem při nízkém tlaku nebo vyměňte filtrační vložku. Tento úkon provádějte každých 100 hodin provozu.

Lze kompresor použít pro malování?

Ano, za předpokladu dodržení bezpečnostních opatření: používejte ochranu sluchu, zraku a dýchání a udržujte vzdálenost alespoň 3 metry mezi kompresorem a pracovní oblastí. Použijte redukční ventil a vhodný filtr.

Proč kompresor nenastartuje?

Zkontrolujte elektrické napájení (zásuvka, pojistka, vhodný prodlužovací kabel). Ujistěte se, že okolní teplota je mezi +5°C a +40°C. Pokud je motor teplý, mohla se aktivovat tepelná ochrana; počkejte několik minut.

Co dělat, když se spustí bezpečnostní ventil?

To indikuje nepravidelnou činnost tlakového spínače. Okamžitě odpojte zástrčku a kontaktujte autorizované servisní středisko. Nepokoušejte se ventil seřizovat.

Jaký typ oleje použít pro kompresor?

Tento kompresor je dodáván bez motorového oleje (obvykle bezúdržbový z hlediska mazání). Pokud váš model vyžaduje olej, podívejte se na typový štítek nebo se poraďte s autorizovaným servisem. Kondenzovaný olej musí být likvidován jako zvláštní odpad.

Jak otestovat bezpečnostní ventil?

Ručně zatáhněte za kroužek ventilu (ref. 10) až uslyšíte syčení stlačeného vzduchu. Poté uvolněte. Tento test provádějte pravidelně pro zajištění správné funkce.

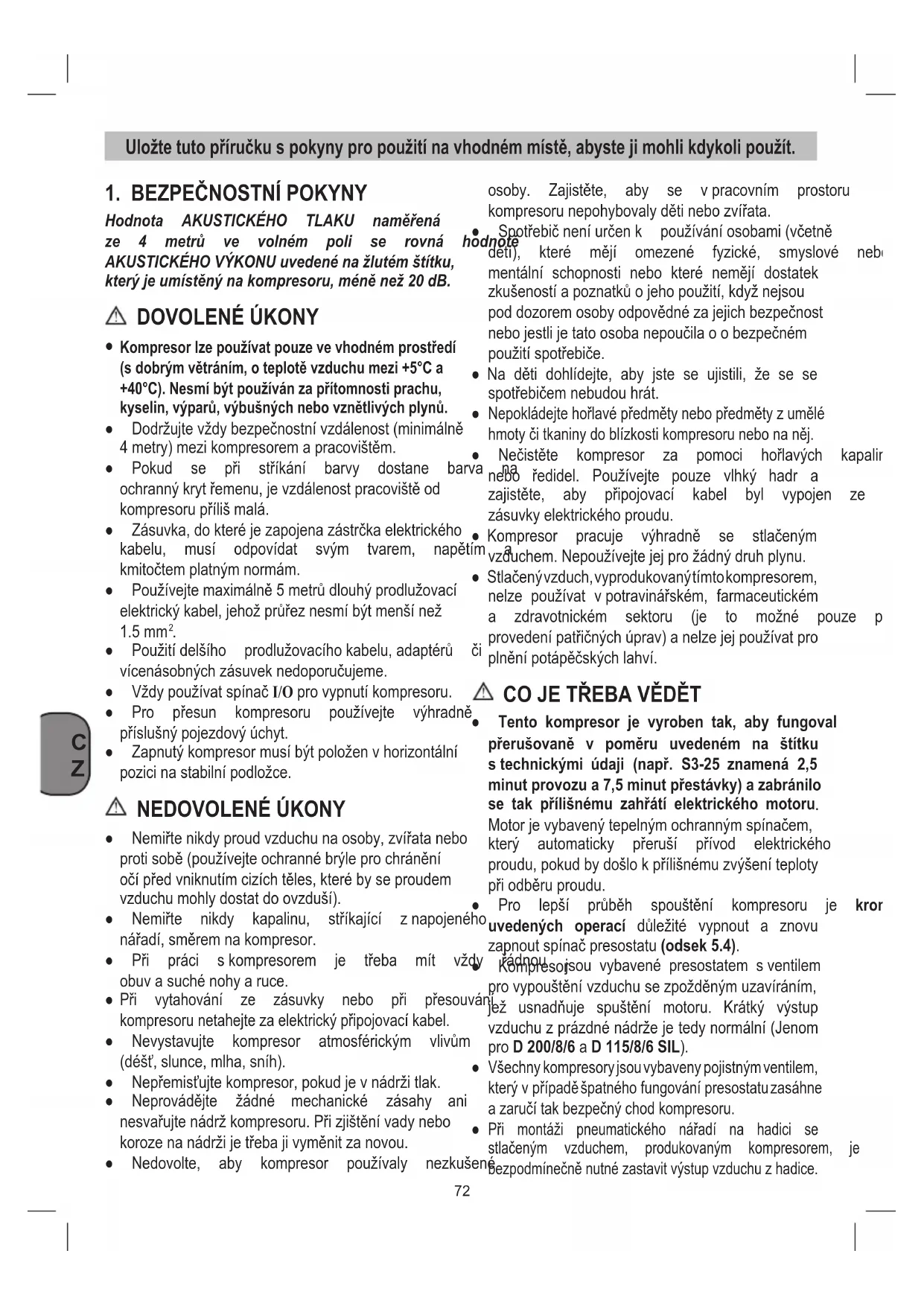

NÁVOD K OBSLUZE D 2301050V STANLEY

• Kompresor lze používat pouze ve vchodné prostřédi (s dobrým větránim, o teplě vržduchu mezi +5°C a +40°C). Nesmi byt použiván za pritomnosti prachu, kyselin, vyparù, vybusněch nebo vznětlívých plynu.
• Dodržujte vždy bezpečnostní vzdálenost (minímalné 4 metry) mezi kompresorem a pracovistěm.
• Pokud se pri strikani barvy dostane barva ochranny kryt remenu, je vzdalenost pracovište od kompresoru prilis malá.
  Zasuvka, do které je zapojena zastrocka elektrického.
  kabelu, musi odpovidat svym tvarem, napetim kmitoctem platnym normám.
• Používejte maximálne 5 metru dlouhý prodlužovaci elektrický kabel, jehož průž nesmí byt mensí než 1.5 ~mm^2 .
• Použiti delšiho prodlužovacího kabelu, adaptřu vicenásobnych zásuvek nedoporučujeme.
  Vždy používat spinač I/O pro vypnutí kompresoru.
  Pro presun kompresoru pouzivejte vyhradne prislusny pojezdovy uchyt.
• Zapnuty kompresor musi byt polozen v horizonánlí pozici na stabilní podložce.

NEDOVOLENE UKONY

Nemirte nikdy proud vzduchu na osoby, zvifata nebo proti sobe (pouzivejte ochranné bryle pro chräneni oci préd vnikutim cizich tëles, ktere by se proudem vzduchu mohly dostat do ovzduši).
- Nemirte nikdy kapalinu, strikajici z napojeneho na radi, smere m na kompresor.
- Pri praci s kompresorem je tbreba mit vzdy obuv a suché nohy a ruce.
- Pri vytahováni ze zásuvky nebo pri présouvákmcompresoru netahejte za elektricky pripojovaci kabel.
- Nevystavujte kompresor atmosferrickym vlivum (dest, slunce, mlha, snih).
- Nepremist'ujte kompresor,Pokud je v nadrztlak.
- Neprovádejte zádné mechanické zásahy ani nesvařujte nádrž kompresoru. Pri zjištěni vady nebo koroze na nádrži je třeba ji vyměnit za novou.
- Nedovolte, aby kompresor pouzivaly nezkuser

osoby. Zajistete, aby se v pracovnim prostoru kompresoru nepohybovaly deti nebo zviřata.

Spotbreic nenirucrenkouzivani osobami (vcetne deti), kteremejomezenefyzicke, smyslove nebmentalni schoposti nebo kterene memeji dostatek zkuosenosti a poznatkuo jeho pouziti, kdynejsoupod dozorem osoby odpovedne za jejich bezpecnost nebo jestli je tato osoba nepoucila o bepezcnem pouziti spotbreice.

• Na deti dohlidejte, aby jste se ujistili, ze se se spotrebicem nebudou hrat.

• Nepokladeje hořlavé prědměty nebo prědměty z umelé hmoty Čtkaniny do blízkosti kompresoru nebo na nej.

• Necistete kompresor za pomoci hořlavych kapalir na nebo redidel. Používejte pouze vlhký hadr a zajistete, aby pripojavaci kabel byl vypojen ze zásuvky elektrického proudu.
  Kompresor pracuje vyhradne se stlačeným im vžauchem. Nepoužívejte jej pro zádný druh plynu.
  Stlačenývzduch, vyprodukovaný.timtokompresorem, nelze používat v potravinařském, pharmaceutickém a zdravotnickém sektoru (je to možné pouze p provedeni patričných uprav) a nelze jej používat pro plnéni potápečskych lahvi.

CO JE TREBA VEDET

Tento kompresor je vyroben tak, aby fungoval prerušovane v poměru uvedeném na štǐkus technickymi udaji (napr. S3-25 znamena 2,5 minut provozu a 7,5 minut prestávy) a zabránilo se tak prilisnému zahráté elektrického motoru. Motor je vybavený tepelný ochranný spinačem, ktery automaticicky prerusi privod elektrického proudu,Pokud by došlo k prilisnému zvyşeni teploty pri oděru proudu.
Pro lepsi prubeh spousteni kompresoru je kror uvedenych operaci dulezite vypnout a znovu zapnout spinac presostatu (odsek 5.4).

Kompresojsou vybavené presostatem sventilem pro vypousteni vzduchu se zpozdenym uzaviranim, lez usnadnjupe spusteni motoru. Kratky vystup vzduchu z prazdné nadrze je te dy normalni (Jenom pro D 200/8/6 a D 115/8/6 SIL).

• Pri pouziti stlaceného vzduchu pro ruzne ucehy apod.) je tbre za nát a respektovat prdepisy pro (nafukovani, prace s pneumatickym naradim, Jednotlivé priady pouziti. strikani barvy, myti cisticimi prostredky s obsahem

2. POPIS PRISTROJE (Obr. 1)

1. Oporny noha
2. Tlaková nádrž
3. Kolecko
4. Oporny naha
5. Rychlospojka (regulovaný stlačený vzduch)
6. Manometr (nastaveny tlak muze byt odecten)
7. Regulator tlaku
8. Za-/vypinač
9. Prépravni rukojet
10. Pojistny ventil
11. Vypoustěci šroub kondenzátu
12. Manometr tlak tlakové nadoby muzebyt odecten)
13. Náprava
14. VICKO
15. Sroubsmatici
16. Mattice
17. Podložka≥

3. OBLAST POUZITI

Kompresor slouží k vyrobě stlačeneho vzduchstlačeným vzduchem provozované nastroje.

Dbeje prosim na to, ze nase pristroje nebojornana (pryzova) se musi namontovat podle ilusveho uceu urcen konstruovany pro zivnosterekce na Obr. 6.

femeslnické nebo prumyslove pouzit. Neprebirame.

Stroj smi byt pouzivan pouze podle sveho ucelu urceni. Kazdé dalsi toto prekraucijici pouziti r pouziti podle ucelu urceni. Za z toho vyplyvajici skody nebo zraneni vseho druhu ruci uzivatel/obsluhujici osoba a ne vyrobce.

4. POKNY K UMISTENI

• Překontrolujte prístroj, zda nebyl pri transportu poškozen. Prípadné škody ihned nahlásit dop který kompresor dodal.
  K umisteni kompresoru by melo dojit v blizkosti spo-trebice.
• Je tbreba se vyvarovat dlouhych vzduchovych vedeni a dlouhych privodnich vedeni (prodlouzeni).

• Je tbreba dbát na suchy a bezprasný nasavaný vzduch.

• Kompresor neumist'ovat ve vlhké nebo mokré mist-nosti.
  Kompresor smi byt pouzivan pouze ve vchodny prostorech (dobre vetrane, teplota okoli +5^ + + 40 ^ C) V prostoru sesnmi vyskytovat zdny prakyseliny, plyny,explozivni nebo vznetlivé plyny.

• Kompresor je vchodny pro používáni v suchych prostochrech. V oblastech, kde je pracovano se stríkajici vodou, není používáni dovoleno.

5. MONTÁZ A UVEDENÍ DO PROVOZU

Pozor!

Před uvedením do provozu musí být pristroj r. zbytné kompletné smontován!

5.1 Montáž kol (obr. 3, 4 a 5)

Přiložená kola musi být namontována podle obr. 3-5.

Obr. 3a-3b: Souprava pro montáž koles - verze A. Montáž v pořadi: a, b, c, d, e
Obr. 4a-4b: Souprava pro montáž koles - verze B.
Obr. 5a-5b: Souprava pro montáž koles - verze C.

5.2 Montáž oporny nohy (odk. 4)

Pornna (pryzová) se musi namontovat podle ilušte na Obr. 6.

5.3 Pripojeni na sit'

Kompresor je vybaven sityovym vedenim s vidlici s ochrannym kontaktem. Tato muze byt pripojena na každou zasuvku s ochrannym kolikem 230V 50Hz ,ktera je jišěna 16.A. Pri uvedeni do provozu dbeje na to,aby si'tovepovida napeti souhlasilo s provoznim napétim podle vykonoveho stitku stroje. Dlouha privodni vedeni, jako tež prodloužení, kabelove bubny atd. zpusobujiPokles napétia mohou zabrabit nabehnuti motoru. Pri nizkych teplotach pod +5 ^ C je nabehnuti motoru ohroženo tězkým chodem.

5.4 Za-/vypinač (odk. 8)

41.1 D 200/8/24 - D 200/10/24 (obr. 2a)

DN 200/10/xx - DN 230/10/xx (obr. 2c)
D 230/10/50 V (obr. 2d)

Spotrebic zapnete prepnutim vypinace ON/OFF (odk. 8) do polohy I.

Spotbrebic vypnete prepnutim vypinae ON/OFF (odk. 8) do polohy O.

5.4.2 D 200/8/6 - D 115/8/6 SIL (obr. 2b)

Vytażením Červéného knoflíku (odk. 8) se komprésoz napne.

Na vypnutí kompresoru se musí stlačit Červeny knoflík (odk. 8).

5.8 Nastavení tlaku

5.6 Nastavení hlidače tlaku

Hlidač tlaku je nastaven ze závodu.

5.6.1 D 200/8/6 - D 115/8/6 SIL - D 200/8/24

Spinaci tlak cca

6 bar

Vypinaciclak cca

8 baru

5.6.2 D 200/10/24 - DN 200/10/xx - DN 230/10/xx - D 230/10/50 V

Spinaci tlak cca

8 bar

Vypinac tlak cca

10 baru

6. CISTENIA UDRZBA

Pozor!

Pred vsemi cisticimi a udrzbarskymi pratahnete sit'ovou zastrku ze zasuvky.

Pozor!

Počkejte, až se kompresor kompletné ochladí! Nebezpeci popálení!

Pozor!

Před všemi Čisticími a udžbovými pracemi učinit tlakovou nádobu beztlakou.

6.1 Čistěné

• Ochranná zařizení udrzujte prostá prachu a nečistot. Prístroj otřete suchým hadrem nebo ho profoukněte stlačeným vžduchem s nizkým tlakem.
• Doporučujeme Čišěnéřo prostroje po každém použití.
• Čistěte prístroj pravidelné vlhkým hadrem chou mazlavého mydla. Nepoužívejte zádné Čistici

prostředky nebo Rozpoustédla; tyto mohou poskodit plastové díly prístroje. Dbeje na to, aby se do prístroje nedostala voda.
- Hadice a strifikaci nastroje musi byt pred cisitenim od kompresoru odpojeny. Kompresor nesmi byt ciseten vodou, Rozpoustedy apod.

Kondenzačni vodu je třeba každý den vypoustět otevřinem odvodnovaciho ventilu (odk. 11) (spodni strana tlakové nádoby).

Pozor!

Kondenzačni voda z tlakové nádoby obsahuje zbytky oleje. Kondenzačni vodu likvidujte ekologicky v príslušné sberne.

Bezpečnostní ventil je nastaven na nejvyší prípust ný tlak tlakové nádoby. Neni prípustné bezpečnostní ventil prěstavovat nebo odstranit jeho plombu. Aby bezpečnostní ventil váhněte tak silné za kroužek, až je stlačený vzduch slyšitelné vypoustěn. Poté kroužek zase pustte.

6.4 Skladování

Bozor!

Vytáhněte sítovou zástrčku ze zásuvky, prístroj a vsechny pripojené nastroje na stlaceny vzduch odvizdušněte. Kompresor odstavte tak, aby nemohl být uveden nepovolanymi osobami do provozu.

Pozor!

Kompresor skladovat pouze v suchém a pro nepovolane osoby nepripustném prostoru. Neklopit, skladovat vstoje!

7.LIKVIDACE A RECYKLACE

Přistroj a jeho príslušenství jsou vyrobeny z rozdilnych materialú, jako napr. kov a plasty. Defektni součástky odevzdeje t k likvidaci zvlástnich odpadů. Zeptejte se v Čdbořé prodejné nebo na mistrém zastupitelstvi!

INTERVALY ÚDRŽBY
FUNKCE	PO PRVNÍCH 100 HODINÁCH	PO KAŽDýCH 100 HODINÁCH
Čišťeni nasávacího filtru a/nebo výměna filtrácniho prvku	●	●
Vypušťeni kondenzované vody z nádrže	Pravoidelně a po práci

8. MOZNÉ PORUCHY A POVOLENÉ ZÁSAHY

PORUCHA PRÍČINA ZÁSAH
Únik vžduchu z ventilu presostatu pri vypnutém kompresoru.	Zpětný ventil je opotřebený nebo znečišěný na těsnicím okraji a neplné správně svoji funkci.	Održroubujte šestihranný talíř zpětného ventilu, vyčistěte sedlo a kotouček ze speziálné gummy (vyměnte jej,Pokud je opotřebovaný). Namontujte zpět a rádně utáhněte.
Snižená výkonnost. Časté spoustěné. Nízké hodnoty tlaku.	Přehnané požadavky na výkonnost, zkontrolujte prípadné úniky ze spojů a/nebo hadic. Pravděpodobné je znečišěné odsávací filtr.	Vyměnte těsněné u spojů. Vyčistěte nebo vyměnte filtr.
Kompresor se zastaví a po několika minutách se sám spustí.	Zásah tepelné ochrany z důvodu prěhráti motoru.	Vyčistěte průchod vžduchu v odvádečí. Vyveťrejte mistrnost.
Kompresor se po několikaPokusech o spustěné zastaví.	Zásah tepelné ochrany z důvodu prěhráti motoru (vypojeni ze zásuvky během chodu, nedostatečné napájecí napětí).	Stisknéte spínač zapínány/ vypinány. Vyveťrejte mistrnost. Vyčkejte několik minut a kompresor se sám spustí.
Kompresor nelze zastavit azasáhne pojistnéventil.	Nesprávný chod kompresoru nebo Rozbitý presostat.	Odpojte ze zásuvky a obràttse na servisné centrum.

Zasahy, neuvedené v tefo tabulce, mohou provadet vyhradne autorizované Technické servisy, které si v pripadě potřeby vyžadaji originální nahradní díly. Jakýkoli neodborný zásah muže být nebezpečné a v každém pripadě rusi záruku na príslušné kompresor.

Uschovajte tuto prirucku sPokynmi na obsluhu pristroja tak, aby ste mohli donej kedykol'vek nahliadnuit

Kompresor sluzi na vyrobu stlaceného pneumaticky pohánané nastroje.

5.6 Nastavenie tlakového vypinača

Tlakovy vypinač je nastavený vyrobcom.

5.6.1 D 200/8/6 - D 115/8/6 SIL - D 200/8/24

Zapinaci tlak cca 6 bar

Vypinaci tlak cca 8 bar

5.6.2 D 200/10/24 - DN 200/10/xx - DN 230/10/xx - D 230/10/50 V

Zapinací tlak cca 8 bar

Vypinac tlak cca 10 bar

Kondenzovaná voda z tlakovej nádoby obsahuje zvyšky oleja. Zlikvidujte kondenzovanú vodu ekologicky na prislušnom zbernom mieste.

6.3 Bezpečnostnéventil (odk. 10)
