Ürün tipi	Hava kompresörü
Marka	STANLEY
Model	D 2301050V (D 230/10/50 V)
Besleme gerilimi	230 V
Frekans	50 Hz
Şebeke koruması	16 A sigorta
Tahmini güç	2000 W
Maksimum basınç	10 bar
Açma/kapama basıncı	8 bar / 10 bar
Tank kapasitesi	50 L
Emniyet valfi	Önceden ayarlanmış, periyodik olarak çalıştırılmalı
Emiş filtresi	Her 100 saatte bir temizlik
Taşıma tekerlekleri	Evet, montaj dahil
Taşıma kolu	Evet
Termal koruma	Aşırı ısınmada otomatik durma
Çalışma oranı (kullanım döngüsü)	S3-25 (2,5 dk çalışma / 7,5 dk durma)
Tahmini ses seviyesi	80 dB(A)
Tahmini ağırlık	30 kg
Tahmini boyutlar (G x D x Y)	60 x 35 x 55 cm
Rutin bakım	Günlük kondens tahliyesi, her 100 saatte filtre temizliği
Kullanım alanları	Pnömatik aletler, şişirme, boyama (önlemlerle)

Sık sorulan sorular - D 2301050V STANLEY

Tanktaki yoğuşma suyu nasıl boşaltılır?

Tankın altındaki boşaltma musluğunu (ref. 11) açın. Bu işlemi her kullanımdan sonra günlük olarak yapın. Yoğuşan su yağ kalıntıları içerir, çevreye duyarlı şekilde bertaraf edin.

Kullanım sırasında kompresör otomatik olarak durursa ne yapmalı?

Motorun aşırı ısınması durumunda termal koruma devreye girer. Kompresörü soğumaya bırakın, ortamı havalandırın ve yeniden başlatmak için açma/kapama anahtarını kullanın. Çalışma oranına (S3-25) uyulduğundan emin olun.

Çıkış basıncı nasıl ayarlanır?

Manometrede (ref. 6) okunan basıncı ayarlamak için basınç regülatörünü (ref. 7) kullanın. Ayarlanan basınç hızlı bağlantıda (ref. 5) mevcuttur.

Kompresörün çalışma ve durma basınçları nedir?

D 230/10/50 V modeli için devreye girme basıncı 8 bar, devreden çıkma basıncı 10 bar'dır. Bu ayarlar fabrikada yapılmıştır.

Emiş filtresi nasıl temizlenir?

Fişi çekin, filtreyi çıkarın ve düşük basınçlı basınçlı hava ile temizleyin veya filtre elemanını değiştirin. Bu işlemi her 100 çalışma saatinde bir yapın.

Kompresör boyama için kullanılabilir mi?

Evet, kullanım önlemlerine uyulması koşuluyla: işitme, göz ve solunum koruması kullanın ve kompresör ile çalışma alanı arasında en az 3 metre mesafe bırakın. Uygun bir basınç düşürücü ve filtre kullanın.

Kompresör neden çalışmıyor?

Elektrik beslemesini kontrol edin (priz, sigorta, uygun uzatma kablosu). Ortam sıcaklığının +5°C ile +40°C arasında olduğundan emin olun. Motor sıcaksa termal koruma devreye girmiş olabilir; birkaç dakika bekleyin.

Emniyet valfi devreye girerse ne yapmalı?

Bu, presostatın düzensiz çalıştığını gösterir. Fişi hemen çekin ve yetkili bir servis merkezine başvurun. Valfi ayarlamaya çalışmayın.

Kompresör için hangi tip yağ kullanılmalı?

Bu kompresör motor yağı olmadan teslim edilir (genellikle yağlama tarafı bakım gerektirmez). Modeliniz yağ gerektiriyorsa, etiket bilgilerine bakın veya yetkili bir merkeze danışın. Yoğuşan yağ özel atıklarla bertaraf edilmelidir.

Emniyet valfi nasıl test edilir?

Valf halkasını (ref. 10) manuel olarak çekerek basınçlı havanın ıslık sesini duyana kadar çalıştırın. Ardından bırakın. Bu testi periyodik olarak yaparak valfin doğru çalıştığından emin olun.

KULLANIM KILAVUZU D 2301050V STANLEY

Bu kullanim kilavuzunu gelecekte danismak icin muhafaza ediniz

1. KULLANIM ÖNLEMLERİ

4 m.'lik açık alanda olçügen AKUSTİK BASINÇ değeri kompresörün üzerindeki sari etikette belirtilmş atan en az 20 dB.'lik AKUSTİK GUCUN değerine eşdeğerdir.

YAPILMASIGEREKENLER

• Kompresor uygun mekanlarda (havadar, +5°C ve +40°C arasi mekan isisi) ve hiç bir zaman toz, asit, buhar, patlayici veya yanici gaz mevcudiyeti olmadigiinda kullanilmaldir.
  Her zaman kompresor ve calisma alanıarasinda 4 metre emniyet araligiin muhafaza edin.
• Boyama islemleri esnasindo kompresor kayis koruyuculari uzerinde beliren renkler mesafenin yok yakın oldugunu isaret eder.
• Elektrik kablosu fişini bicim, gerilim ve frekans olarak uygün ve yürūluktéki kurallara uyan bir prize dokun.
• En fazla 5 metre uzunlugunda ve kesiti 1.5 ~mm^2 den az olmayan elektrik kablosu uzatma kablosu kullanin.
• Degisik uzunlukta uzatma kabolari, adaptörlerçoklu prizler kullanilmasi tavyiye editir.
• Kompresörü sändürmek,—in her zaman ve sadece salterini kullanin.
• Kompresörün yerinden hareket ettirmek icin her zaman ve sadece tutamaci kullanin.
• Calismakta波兰 kompresor sabit bir dayanak uzerinde ve yatay olarak yerleştilmelidir.

YAPILMAMASI GEREKENLER

• Hiç bir zaman hava puskurtmeyi kiselere, hayvanlara ve kendi vucudunuzadoğan yöneltmeyin (Puskurtmeden dolayi havalanan yabancisilmere karşi gozleriniz icin koruyucu gozluk kullanin).
• Hiç bir zaman svi puskurtmeyi kompresore aleterinden kompresörun kendisinedoğan yöneltmeyin.
  Cihazi ciplak ayakla veya eller ve ayaklar oldugu zaman kullanmayin.
• Prizden fişi Çikartmak veya kompresörün hareket etirmek icin besleme kablosunu çekmeyin.
  Cihazi atmosferik sartlar alto da birakmayin (yaugmur, gunes, sis, kar).
• Kompresörü tank basinçta iken taşimayın.
  Tank uzerinde kaynak veya mekanik calismalayapmayin. Kusur veya korozyon durumlarinda bunutamamen deigistirmek gerekir.

• Tecübeli olmayan kimselerin kompresörkullanmasina izin vermeyin. Çocuklari ve hayvanlari calisma alanı uzaginda tutun.

• Bu cihazin, zayif fiziksel ve algisal veya men kapatelere sahip (cocuklar dahil olmak üzere) veya kendilerine emniyetlerinden sorumlubir kisitarafindan gozetim yapilmaması veya cihazin kullanimina dair talimat verilmemesi durumunda, bu cihazin kullanimina dair deneyim ve bilgiye sahip olmayan kisiler tarafindan kullanimi amaçlanmamistr.

• Cihazla oynamamalarinin saglanmasi icin;cocuklan gozetim altinda tutulmalidir.
• Kompresor yaninda ve/veya uzerinde tutusabilen veya naylon ve kumas maddeler koymayin.
• Makinayi tutusabilen sivi veyaoczucile temizlemeyin. Elektrik prisinden fişi cikardiginizdan emin olduktan sonra sadece islak bir bez kullanin.
• Kompresör kullanımesinlikle havasışmasınabaglidir. Makinayibasa hiçbir gaz tipi icin kullanmayin.
• Bu makinadan üretilen sikişirilmış hava bazı özel ilemlere tabi olmadan ecza, yiyecek veya hastane sahalarindo kullanilamaz ve dalgün tiplerini doldurmak icin kullanilamaz.

BILINMESIGEREKENLER

• Bu kompresor, (örneğin S3-252,5 dakika calismayi ve 7,5 dakika molayi ifade eder) elektrikli motorun asiri isinmasi onlemek icin teknik veri plakasinin üzerinde belirtilmigi sureksiz bir orphan ile calismak icin imal edilmistir. Bu meydana geldiginde motordabulunan termik koruyucu mudahale eder, asiri akim emmeden dolayi hararet yükseldiginde otomatik olarak gerilimi keser.
• Makinanin yeniden calismasini kolaylastirmak icin isaret edilen islemlerden baska basinç ölçer Düğmesi üzerinde sonuk akabinde yanık konumuna getirerek;mudahale etmek onemlidir (paragraf 5.4).
• Kostpresörmotorun calismasini kolaylastirangecikmeli kapanmalı kucuk hava boşaltma valfı bir basinç salteri

• plakdonanmistir ve bir kac saniye, bundan, tankolduğunda bir üfleme havaninçikması normaldir erindece D 200/8/6 icin ve D 115/8/6 SIL).

• Tüm kompresörler basinç olçerin dizensiz calismasinda mudahale edip makinanin emniyetini garantileyen bir emniyet valfi ile donanmistir.

• Pnömatik bir el aletini kompresörden gelen sikistilmigi malarava borusuna böglanti islemi sirasinda, bu borudan Çikan hava akimi kesinlikle kesmek gerekir.
• Ongörülendehyisik kullanımlarda sikişirilmıhs hava kullanı (sisirme, pnömatik el aletleri, boyama, sadece su bazı deterjanlarla yıkama v.b.) her bir durum icin kuralları tanı ve uyma gerektirir.

2. TEŞKiLi (Sekil 1)

1. Örtü kaplama
2. Basinçı kap
3. Tekerlek
4. Destek ayagi
5. Cabuk kilitlenir kaplin (duzenlenmis sikistilmis hava)
6. Basinç ölçer (nceden ayarli tank basincini okumak icin)
7. Basinregulatoru
8. ACMA/KAPAMA (ON/OFF) salteri
9. Tasima kolu
10. Emniyet supabi
11. Kondansat boşaltma vidası
12. Basinç olçer (tank basincini okumak icin)
13. Aks
14. Klips (veya mandal)
15. Civata
16. Somun
17. Rondela

3. KULLANIM KAPSAMI

Kompresor, sikistirimihas hava ile calisan alelter icin sikistirimis hava uretmek uzere tasaranmistir.

Makinemizin ticari uygulamalar veya sanayi uygulamalar içın tasarlanmadigünhususunu aklinizdan yin.Makinenin ticari veya sanayi veya muadili amaclarla kullanimi garantimiz kapsaminda degildir.

Makine, sadece ongorulmş olan amaci icin lacaktir. Baska herhangi bir kullanim suiistimal olarak kabul edilir. BundanDOGACAK, niteligi ne olursa olsun her turlu hasar veya yaralanmadan kullanici/open ve imalatci sorumlu olacaktir.

4. KOMPRESÖRÜ KURARKEN DİKKAT EDİLECEK NOKTALAR

• Makineyi nakliye hasari emareleri icin inc Herhangi bir hasari derhal kompresoru teslim eden firmaya bildirin.
  Kompresor, calisan tuketicinin yaninda kurulmalidir.
• Uzun havai hatlardan ve uzun besleme hatlarindan (uzatmalar) kacinin.
• Emilen havanin kuru ve tozsuz oldugundan emin olun.
  Kompresorunemli veya yas odalara kurmayin.
• Kompresör sadece uygün odalarda kullanilabilir (iyi havalandırilan ve ortam sicutigi +5°C ila olan). Oda hiçbir toz, asit, buhar, patlayici veya yanıci gaz olmamalidir.
• Kompresör kuru odalarda kullanim icin miştr. Kompresörün,,isin su puskürtülerek yapildigi alanlarda kullanilmasi yasaktir.

5. MONTAJ VE ÇALISTIRMA

Uyari!

Irk kullanimdan once makinenin montajini tamamen yapmaniz gerekir.

5.1 Tekerleklerin takilmasi (Sekil 3-5)

Verilmis孕期 tekerlekleri sekil 3,4 ve 5'te gosterildigi gibi takin.

• Sek. 3a-3b: Tekerlekli kit montaji - versiyon A Sirali montaj: a, b, c, d, e
• Sek. 4a-4b: Tekerlekli kit montaji - versiyon B
• Sek. 5a-5b: Tekerlekli kit montaji - versiyon C

5.2 Destek ayaginin takilmasi (ref. 4)

Kauçuk destek ayagın Şekil 6'te gosterildigi sekilde takın.

5.3 Gerilim

Kompresor, darbeye dayanikl fise sahip bir sebeke kablosu ile donatilmistir. Bu kablo, bir 16 A sigorta ile korunan darbeye dayanikl herhangi bir 230V 50Hz prize takilabilir. Makineyi kullanmadan once,sebeke geriliminin, anma degerleri plakasinda belirtilen ozellilere oldugundan emin olun. Uzun besleme kablolari, uzatmalar, kablo makaralari, vb. gerilimde dusmeye neden olur ve motorun calistirilmasun engelleyebilir. +5^ nin altindaki sicaklikarda, gerginlikten dolayi motorun calistirilmasi tehlikeye girebilir.

Cihazi kapatmak icin On/Off duğmesini O konumuna getirin.

5.4.2 D 200/8/6 - D 115/8/6 SIL (Sekil 2b)

evin Kmpresoru açmak icin kirmizi duğmeyi (ref. 8) diarriyaDOGRUÇEKIN.

Kompresoru kapatmak icin kirmizi dugmeyi (ref. 8) iceriyedeogrubastirin.

5.5 Basinci ayarlanmasi

• Basinç regulatórinü (ref. 7) kullanarak basinç ölçerde (ref. 6) basinci ayarlayabilirsiniz.
• Ayarı basınç, çabuk kilitlenir kaplinden (ref. 5) alınabilir.

5.6 Basinç salterinin ayarlanmasi

Basinc salteri fabrikada ayarlanir.

tas5ra1- D 200/8/6 - D 115/8/6 SIL - D 200/8/24

AÇma basinci: 6 bar

Kapama basinci:

8 bar

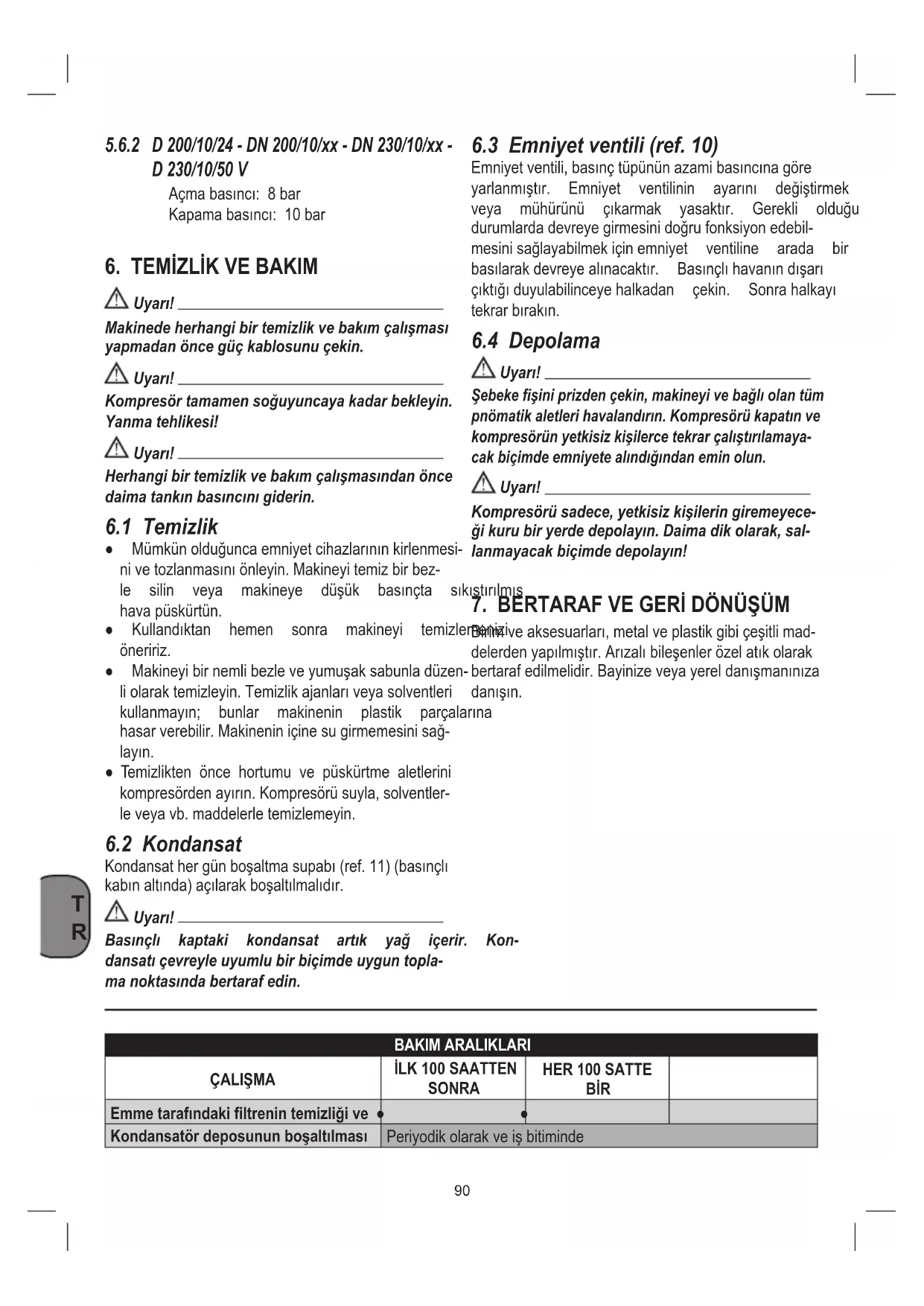

5.6.2 D 200/10/24 - DN 200/10/xx - DN 230/10/xx - D 230/10/50 V

Açma basinci: 8 bar

Kapama basinci: 10 bar

6. TEMIZLIK VE BAKIM

Uyari!

Makinede herhangi bir temizlik ve bakim calismasi yapmadan once guc kablosunucekin.

Uyari!

Kompresor tamamen soguyuncaya kadar bekleyin. Yanma tehlikesi!

Uyari!

Herhangi bir temizlik ve bakim calismasindan once daima tankin basincini giderin.

6.1 Temizlik

• Mümkün olduğunca emniyet cihazlarınin kirlenmesi ne ve tozlanmasini onleyin. Makineyi temiz bir bezle silin veya makineye/DDsuk basınta sı hava piskurtun.
  Kullandiktan hemen sonra makineyi temizlernizive aksesuarlari, metal ve plastik gibi ceşitli maddelerden yapilmistr. Arizali bileşenler Özel atik olarak
• Makineyi bir nemli bezle ve yumusak sabunla duzen- bertaraf edilmelidir. Bayinize veya yerel danismaniiza li olarak temizleyin. Temizlik ajanlar iyea solventleri danisin. kullanmayin; bunlar makinenin plastik parcalarina hasar verebilir. Makinenin icine su girmemesini saglayin.
• Temizlikten once hortumu ve piskurtme aletlerini kompresorden ayirin. Kompresoru suyla, solventlerle veya vb. maddelerle temizlemeyin.
  Bemizive aksesuarli, metal ve plastik gibi ceşitli maddelerden yapilmistr. Arizali bileşenler özel atik olarak
  bertaraf edilmelidir. Bayinize veya yerel danismaninizan danisin.

6.2 Kondansat

Kondansat her gun boşaltma supabi (ref. 11) (basınçı kabinALTHinda) açilarak boşaltilmaldir.

Uyari!

Basinci kaptaki kondansat artik yag icerir. Kon-dansati cevreyle uyumlu bir bucimde uygun topla- ma noktasinda bertaraf edin.

Emniyet ventili, basinç tupünün azami basincina gore yarlanmistr. Emniyet ventilinin ayarinı degişirmek vya mühürünçıkarmak yasaktir. Gerekli oldugu durumlarda devreye girmesini.Doğru fonksiyon edebilmesisiniayoayabilmek icin emniyet ventiline arada bir basilarak devreye alınacaktir. Basinçl havanin disari cktigi duyulabilinceye halkadan cekin. Sonra halkayi tekrar birakin.

6.4 Depolama

Uyari!

Kompresoru sadece, yetkisiz kisilerin giremeyecegi kuru bir yerde depolayin. Daima dik olarak, sallanmayacak bicimde depolayin!

7. BERTARAF VE GERİ DONÜŞÜM

BAKIM ARALIKLARI
ÇALİŞMA	İLK 100 SAATTEN SONRA	HER 100 SATTE BÜR
Emme tarafindaki filtrenin temizkı ve
Kondansatör deposunun boşaltıması	Periyodik olarak ve,is bitiminde

8. MÜMKUN ANORMALLIKLER VE KABUL EDİLEN ilgili MUDAHALELER

ANORMALLIK SEBEP MÜDAHALE
Luchtlekkage uyt de klep van de pressostaat bij stilstaande compressor.	Kapama valfı aşınma vya pisiçlogen dolayı kapama sirasindo ilelevini hatasıca yapamıyor.	Kapama valfinin altügen kafaskı牢固树立, yuvaskı ve özel lastikli diski temizleyin(aşınkıisedehyift).[1] Yeniden monte edin ve özenle sikiştırı.
Randiman azalması. Sık baslartmalar. Alçak basınç要考虑leri.	Fazla randiman talebi, bagláç ve/veya borulardaki olabilecek siziificantari kontrol edin. Emme滤resi tikanmiş olabilir.	Rakor contaları neğistirin filtreyi temizleyin vyadehyift.[1]
Kompresör duruyor ve bir seks yakonda sonra otonom olarak hareket ediyor.	Motorun aşkı isinmasindo dendayı termik koruyucu muddahalesi.	Konveyördeki havaGPCISERINI temizleyin. Mekanı havalandırı.
Kompresör bir seks denemeden sonra duruyor.	Motorun aşkı isinmasindo dendayı termik koruyucu muddahalesi (marş sirasindo fiş;cıkması, yetersiz besleme gerilimi).	Marş dururma enterüptörün�能).[1] Mekanı havalandırı. Bir seks yakda bekleyin veGPCISMAYa建議ayacaktır.
Kompresör durmuyor ve emniyet valfı muddahalede bulunuyor.	Kompresör�能[aşması)düzenlıdehyildeyea baskış altarteri bozuk.	Fişi;cıkartin ve Bakim Servisine建議vurun.

Yaplacak her hangi baska bir budahale, orijinal yedek parcalari talep edilerek yetkili Bakim Servislerinde icra edilmelidir. Makinayi kurcalamak emniyeti tehlikeye sodar ve ilgili garantiyi geçersiz kilar.
