Tekniske specifikationer	Kompressor STANLEY D 2301050V, effekt 2 HK, luftstrøm 230 L/min, maksimalt tryk 8 bar.
Anvendelse	Ideel til gør-det-selv-arbejde, oppustning af dæk, lette pneumatiske værktøjer.
Vedligeholdelse og reparation	Kontroller regelmæssigt oliestanden, rengør luftfilteret, og kontroller samlingerne.
Sikkerhed	Brug beskyttelsesbriller, undgå kontakt med vand, overbelast ikke kompressoren.
Generelle oplysninger	Vægt 25 kg, dimensioner 60 x 30 x 60 cm, garanti 2 år.

Ofte stillede spørgsmål - D 2301050V STANLEY

Hvordan installerer jeg kompressoren STANLEY D 2301050V?

For at installere kompressoren skal du placere den på en plan og stabil overflade. Sørg for, at sikkerhedsventilen er i lukket position, før du tilslutter den til en strømkilde.

Hvilken type olie skal jeg bruge til kompressoren STANLEY D 2301050V?

Brug speciel kompressorolie, normalt type SAE 30. Sørg for at kontrollere oliestanden regelmæssigt.

Kompressoren starter ikke, hvad skal jeg gøre?

Kontroller, at kompressoren er korrekt tilsluttet en fungerende stikkontakt. Sørg også for, at sikringen ikke er sprunget, og at trykket i tanken er lavere end starttrykket.

Hvordan justerer jeg kompressorens udgangstryk?

Brug trykregulatoren på kontrolpanelet til at justere udgangstrykket efter behov. Drej knappen med uret for at øge trykket og mod uret for at sænke det.

Hvordan vedligeholder jeg kompressoren STANLEY D 2301050V?

For at vedligeholde kompressoren skal du regelmæssigt kontrollere oliestanden, rengøre luftfiltrene og tømme vandet fra tanken efter hver brug.

Hvad er kompressorens maksimale luftstrøm?

Kompressoren STANLEY D 2301050V har en maksimal luftstrøm på 220 L/min.

Kompressoren larmer unormalt, hvad skal jeg gøre?

Hvis kompressoren laver unormale lyde, skal du kontrollere, at der ikke er fremmedlegemer i motoren, og sikre, at alle dele er godt fastgjort. Hvis problemet fortsætter, kontakt en professionel.

Hvordan tømmer jeg vandet fra tanken?

For at tømme vandet skal du slukke for kompressoren, åbne afløbsventilen i bunden af tanken og lade vandet løbe helt ud, før du lukker ventilen.

BRUGSANVISNING D 2301050V STANLEY

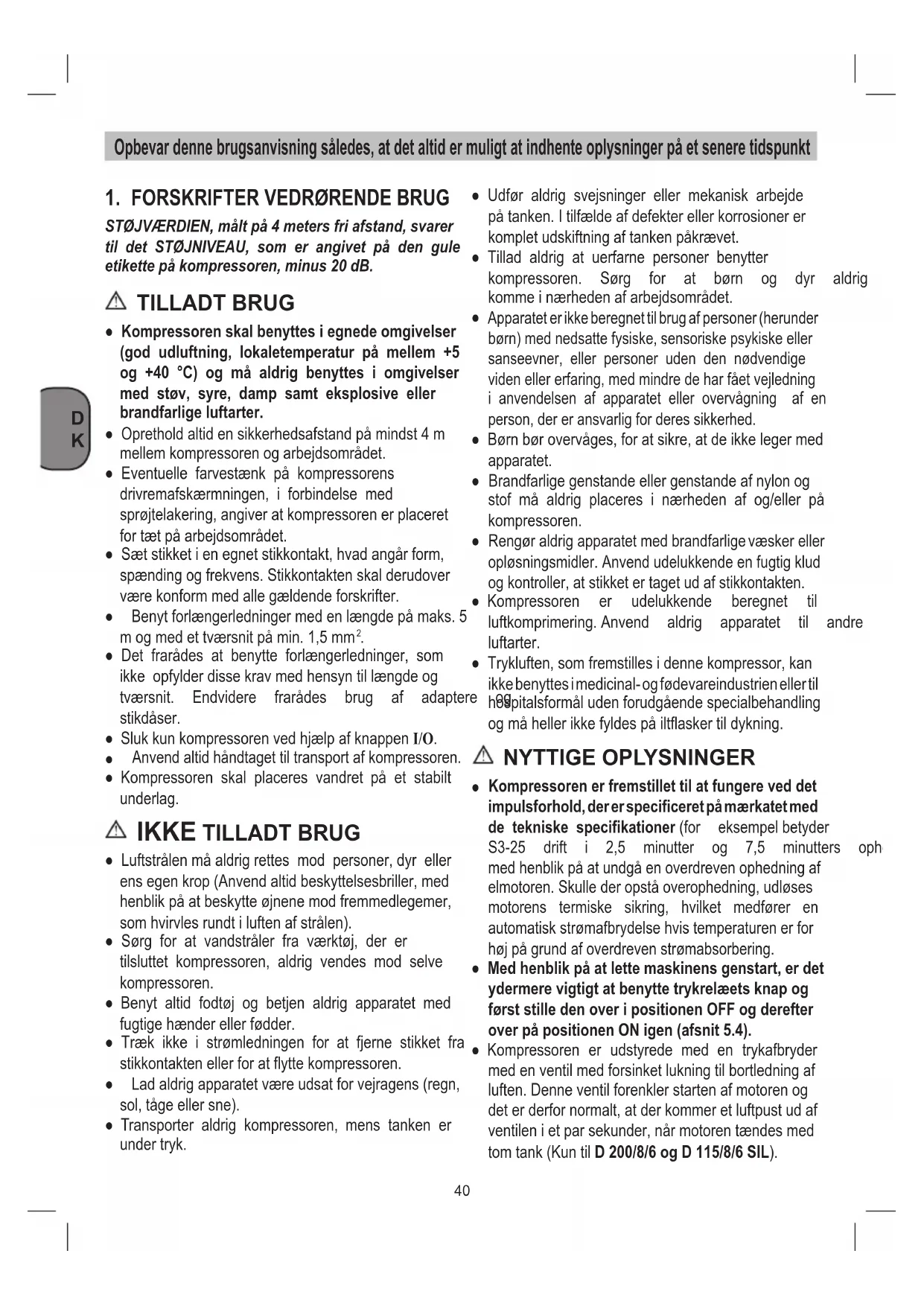

Opbevar denne brugsanvisning således, at det altid er muligt at indhente oplysninger på et senere tidspunkt

Opbevar denne brugsanvisning således, at det altid er muligt at indhente oplysninger på et senere tidspunkt

STØJVÆRDIEN, målt på 4 meters fri afstand, svarer til det STØJNIVEAU, som er angivet på den gule etikette på kompressoren, minus 20 dB. TILLADT BRUG ● Kompressoren skal benyttes i egnede omgivelser (god udluftning, lokaletemperatur på mellem +5 og +40 °C) og må aldrig benyttes i omgivelser med støv, syre, damp samt eksplosive eller brandfarlige luftarter. ● Oprethold altid en sikkerhedsafstand på mindst 4 m mellemkompressorenogarbejdsområdet. ● Eventuelle farvestænk på kompressorens drivremafskærmningen, i forbindelse med sprøjtelakering, angiver at kompressoren er placeret fortætpåarbejdsområdet. ● Sæt stikket i en egnet stikkontakt, hvad angår form, spændingogfrekvens.Stikkontaktenskalderudover værekonformmedallegældendeforskrifter. ● Benytforlængerledningermedenlængdepåmaks.5 mogmedettværsnitpåmin.1,5mm

● Det frarådes at benytte forlængerledninger, som ikke opfylder disse krav med hensyn til længde og tværsnit. Endvidere frarådes brug af adaptere og stikdåser. ● Sluk kun kompressoren ved hjælp af knappen I/O.

● Luftstrålen må aldrig rettes mod personer, dyr eller ensegenkrop(Anvendaltidbeskyttelsesbriller,med henblik på at beskytte øjnene mod fremmedlegemer, somhvirvlesrundtiluftenafstrålen). ● Sørg for at vandstråler fra værktøj, der er tilsluttet kompressoren, aldrig vendes mod selve kompressoren. ● Benyt altid fodtøj og betjen aldrig apparatet med fugtigehænderellerfødder. ● Træk ikke i strømledningen for at fjerne stikket fra stikkontaktenellerforatflyttekompressoren. ● Ladaldrigapparatetværeudsatforvejragens(regn, sol,tågeellersne). ● Transporter aldrig kompressoren, mens tanken er undertryk. ● Udfør aldrig svejsninger eller mekanisk arbejde påtanken.Itilfældeafdefekterellerkorrosionerer kompletudskiftningaftankenpåkrævet. ● Tillad aldrig at uerfarne personer benytter kompressoren. Sørg for at børn og dyr aldrig kan kommeinærhedenafarbejdsområdet.

Apparateterikkeberegnettilbrugafpersoner(herunder børn)mednedsattefysiske,sensoriskepsykiskeeller sanseevner, eller personer uden den nødvendige viden eller erfaring, med mindre de har fået vejledning i anvendelsen af apparatet eller overvågning af en person,dereransvarligforderessikkerhed. ● Børn bør overvåges, for at sikre, at de ikke leger med apparatet.

Brandfarlige genstande eller genstande af nylon og stof må aldrig placeres i nærheden af og/eller på kompressoren.

Kompressoren er fremstillet til at fungere ved det impulsforhold, der er specificeret på mærkatet med de tekniske specifikationer(for eksempelbetyder S3-25 drift i 2,5 minutter og 7,5 minutters ophold), med henblik på at undgå en overdreven ophedning af elmotoren.Skullederopståoverophedning,udløses motorens termiske sikring, hvilket medfører en automatisk strømafbrydelse hvis temperaturen er for højpågrundafoverdrevenstrømabsorbering. ● Med henblik på at lette maskinens genstart, er det ydermere vigtigt at benytte trykrelæets knap og først stille den over i positionen OFF og derefter over på positionen ON igen (afsnit 5.4). ● Kompressoren er udstyrede med en trykafbryder med en ventil med forsinket lukning til bortledning af luften.Denneventilforenklerstartenafmotorenog det er derfor normalt, at der kommer et luftpust ud af ventilen i et par sekunder, når motoren tændes med tomtank(KuntilD 200/8/6 og D 115/8/6 SIL).41

6. Manometer(indstillettrykkanaflæses)

10. Sikkerhedsventil

11. Aftapningsskruetilkondensvand

12. Manometer(kedeltrykkanaflæses)

Kompressoren er beregnet til tilvejebringelse af trykluft tiltrykluftsdrevetværktøj. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug.Vifraskriverosethvertansvar,såfremtproduktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrieltellerlignendeøjemed. Saven må kun anvendes i overensstemmelse med dens tiltænkteformål.Enhverandenformforanvendelseer ikke tilladt. Vifraskriverosethvertansvarforskader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt.Ansvaretbæresaleneafbrugeren/ejeren.

4. HENVISNINGER VEDR. OPSTILLING

● Kontrollér apparatet for transportskader. Eventuelle skader skal straks meldes til transportfirmaet som leveredekompressoren. ● Opstillingen af kompressoren bør ske i nærheden af forbrugeren. ● Lang luftledning og lange tilledninger (forlængere) skalundgåes. ● Sørgfortørogstøvfriindsugningsluft. ● Opstilikkekompressorenietfugtigtellervådtrum. ● Kompressoren må kun anvendes i dertil egnede rum(godtventilerede,omgivendetemperatur+5°C- +40°C). Der må ikke være støv, syrer, dampe, eksplosiveellerbrændbaregasserirummet. ● Kompressorenerberegnettilanvendelseitørrerum. Den må ikke anvendes i områder, hvor der arbejdes medstænkvand. ● Oliestanden i kompressorpumpen skal kontrolleres føribrugtagning.

5. MONTAGE OG IDRIFTSæTTELSE

Vigtigt! Maskinen skal monteres fuldstændig komplet, inden den tages i brug!

5.1 Montage af hjul (Fig. 3, 4 og 5)

Fig.3a-3b:Monteringafhjulsæt-versionA Montering i rækkefølge: a, b, c, d, e ● Fig.4a-4b: Monteringafhjulsæt-versionB ● Fig.5a-5b: Monteringafhjulsæt-versionC

5.2 Montering af støttefod (henv. 4)

Kompressoren er udstyret med netledning med beskyttelseskontaktstik. Denne kan tilsluttes enhver forskriftsmæssigt installeret stikdåse 230V ~ 50 Hz, som ersikret med 16A.Kontroller,inden du tænder, at netspændingen svarer til driftsspændingen, såledessomangivetpåkompressorens mærkeplade. Lange tilledninger samt forlængere, kabeltromler osv. forårsager spændingsfald og kan forhindre, at motoren starter. Lave temperaturer under +5°C kan besværliggøremotorstartp.g.a.træggang.

Alle kompressorerne er udstyret med en sikkerhedsventil, som udløses i tilfælde af funktionsforstyrrelser i trykrelæet,hvilketerengarantiformaskinsikkerheden.

Under tilslutning af et pneumatisk værktøj til en trykluftsslange, der udleder luft fra kompressoren, er detpåkrævetatafbrydeselveluftstrømmenislangen. ● Brug af trykluft til de forskellige forudsete anvendelsesformer (oppumpning, trykluftsværktøj, sprøjtelakering, afvaskning med vandbaserede rengøringsmidler osv.) forudsætter kendskab til og overholdelse af de enkelte tilfældes, gældende forskrifter.42

For at tænde for kompressoren, træk på den røde knap (henv.8)ipositionI. For at slukke for kompressoren, tryk på den røde knap (henv.8)ipositionO.

5.6 Indstilling af trykafbryderen

Vigtigt! Træk stikket ud af stikkontakten inden rengørings- og vedligeholdelsesarbejde påbegyndes. Vigtigt! Vent, indtil kompressoren er kølet helt ned! Fare for forbrænding! Vigtigt! Kedlen skal gøres trykløs inden rengørings- og vedligeholdelsesarbejder.

Hold så vidt muligt beskyttelsesanordninger fri for støv og snavs. Tør kompressoren af med en ren klud,ellerforetagtrykluftudblæsningunderlavttryk. ● Vi anbefaler, at kompressoren rengøres hver gang efterbrug. ● Rengør af og til kompressoren med en fugtig klud oglidtblødsæbe.Undgåbrugafrengørings-eller opløsningsmiddel, da det vil kunne ødelægge kompressorens kunststofdele. Sørgfor, at der ikke kan trænge vand ind i kompressorens indvendige dele. ● Slange og sprøjteværktøj skal tages ud af kompressoren inden rengøring. Kompressoren må ikkerengøresmedvand,opløsningsmidlero.lign.

Kondensvandet skal aftappes dagligt ved at åbne drænventilen(henv.11)(bundenaftrykbeholderen). Vigtigt! Kondensvandet fra trykbeholderen indeholder rester af olie. Kondensvandet skal bortskaffes ifølge miljøforskrifterne (miljødepot).

6.3 Sikkerhedsventil (henv. 10)

Sikkerhedsventilen er indstillet til det maksimalt tilladte tryk på trykbeholderen. Det er ikke tilladt at justere på sikkerhedsventilen eller fjerne plomben. Sikkerhedsventilen skal af og til aktiveres; dette for at sikreenkonstantfunktionsevne.Trækkraftigtiringen, sådutydeligthørertrykluftensiveud.Bagefterslipper duringenigen.

Vigtigt! Træk stikket ud af stikkontakten, udluft kompressoren og alle tilsluttede trykluftsværktøjer. Placer kompressoren således, at den ikke kan tages i brug af uvedkommende. VEDLIGEHOLDELSESINTERVAL FUNKTION

Aftapning kondens i tanken Regelmæssigt og efter arbejdes slut43

Vigtigt! Kompressoren skal opbevares i tørre omgivelser, hvor uvedkommende ikke har nogen adgang. Vend den ikke om; skal opbevares stående!

GENANVENDELSE Maskinen og dens tilbehør består af forskellige materialer,f.eks.metalogplast.Defektekomponenter skal kasseres ifølge miljøforskrifterne og må ikke smidesudsomalmindeligthusholdningsaffald.Hvisdu er i tvivl: Spørg din forhandler, eller forhør dig hos din kommune!

8. MULIGE FEJL OG AFHJæLPNING

FEJL ÅRSAG AFHJæLPNING Luftlækage fra ventilen i trykafbryderen, når kompressoren erstandset. Tilbageslagsventilen fungerer ikkekorrektpga.slitageeller store mængder snavs på forseglingsstoppet. Løsn den forreste sekskantede del af tilbageslagsventilen, rengør sædet og den særlige gummiskive (udskiftden,hvisdenerslidt). Montér delene på ny og fastspænd omhyggeligt. Reduktionafydelse.Hyppige starter.Lavetrykværdier. For intensiv brug eller eventuelle lækager fra samlinger og/eller slanger.Rengørdettilstoppede sugelter. Udskiftkoblingernespakninger. Rengørellerudskiftlteret. Kompressoren afbrydes og starter automatiskefteretparminutter. Udløsning af den termiske sikring pga.overophedningafmotoren. Rengør luftpassagerne i manifolden.Udluftlokalet. Kompressoren afbrydes efter et parstartforsøg. Udløsning af den termiske sikring pga.overophedningafmotoren (fjernelseafstikketiforbindelse meddrift,lavforsyningsspænding). Betjentrykafbryderensknap. Udluftlokalet.Ventetparminutter. Herefter starter kompressoren selv. Kompressoren afbrydes ikke og sikkerhedsventilenudløses. Funktionsforstyrrelser i kompressoren eller defekt i trykafbryder. Fjern stikket fra stikkontakten og kontaktservicecenteret. Ethvert andet indgreb skal udføres af et af de autoriserede assistancecentre, idet originale reservedele er påkrævede. Maskinsikkerheden kan kompromitteres og garantien bortfalder automatisk hvis der udføres maskinændringer.44
