| Tipo de producto | Compresor de aire |
| Marca | STANLEY |
| Modelo | D 2301050V (D 230/10/50 V) |
| Tensión de alimentación | 230 V |
| Frecuencia | 50 Hz |
| Protección de red | Fusible 16 A |
| Potencia estimada | 2000 W |
| Presión máxima | 10 bar |
| Presión de disparo (encendido/apagado) | 8 bar / 10 bar |
| Capacidad del depósito | 50 L |
| Válvula de seguridad | Preajustada, accionar periódicamente |
| Filtro de aspiración | Limpieza cada 100 horas |
| Ruedas de transporte | Sí, montaje incluido |
| Asa de transporte | Sí |
| Protección térmica | Parada automática en caso de sobrecalentamiento |
| Relación de funcionamiento (ciclo de trabajo) | S3-25 (2,5 min encendido / 7,5 min apagado) |
| Nivel sonoro estimado | 80 dB(A) |
| Peso estimado | 30 kg |
| Dimensiones estimadas (L x An x Al) | 60 x 35 x 55 cm |
| Mantenimiento corriente | Vaciado del condensado diario, limpieza del filtro cada 100 h |
| Usos | Herramientas neumáticas, inflado, pintura (con precauciones) |
Preguntas frecuentes - D 2301050V STANLEY
Preguntas de los usuarios sobre D 2301050V STANLEY
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Compresor en formato PDF gratis! Encuentra tus instrucciones D 2301050V - STANLEY y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. D 2301050V de la marca STANLEY.

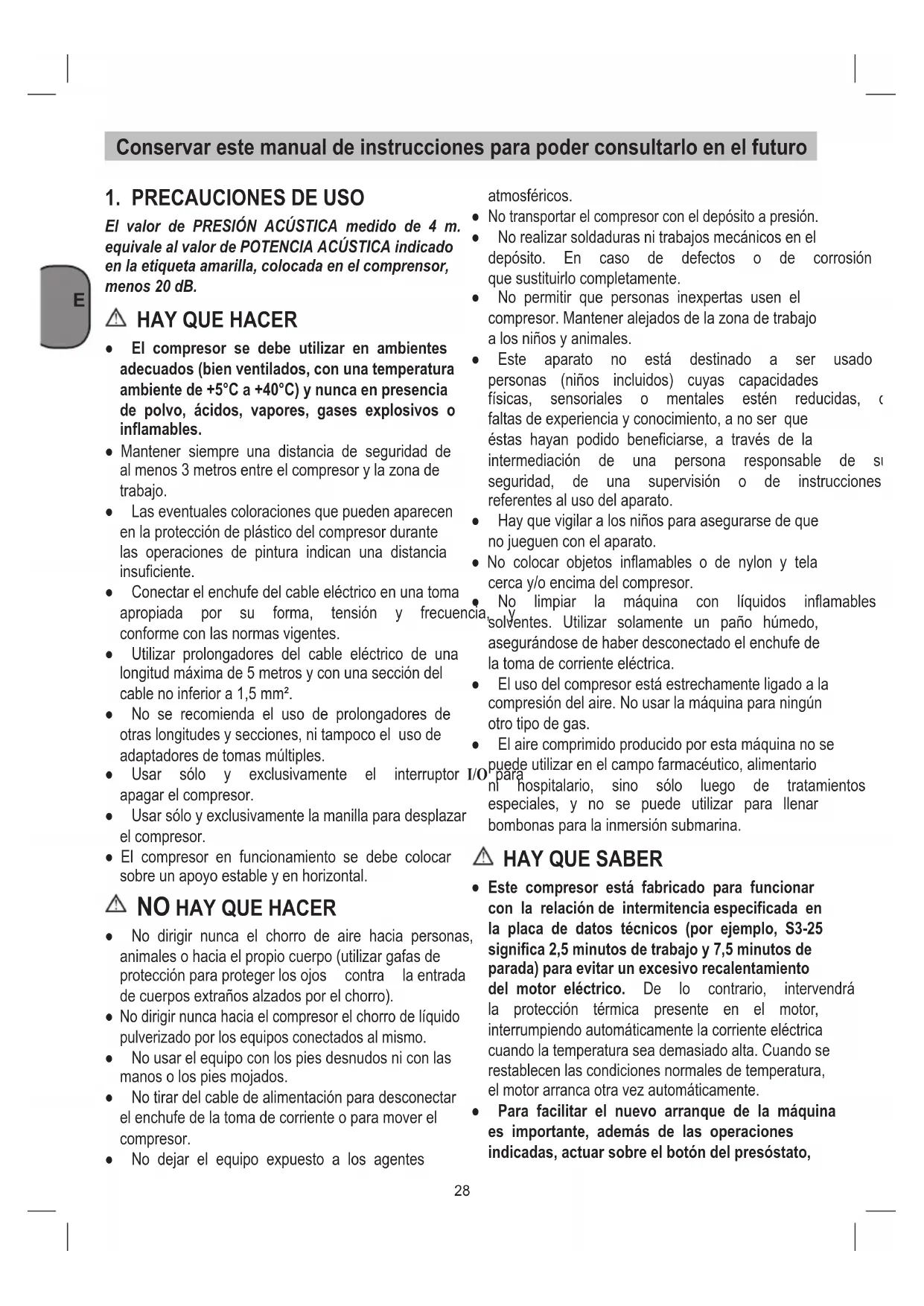

MANUAL DE USUARIO D 2301050V STANLEY
E Manual de instrucciones
E Proteccion obligatoria de los oidos, de la vista y de las vias respiratorias
Conservar este manual de instrucciones para poder consultarlo en el futuro
1. PRECAUCIONES DE USO
El valor de PRESION ACUSTICA medido de 4 m. equivale al valor de POTENCIA ACUSTICA indicado en la etiqueta amarilla, colocada en el compresor, menos 20 dB.
HAY QUE HACER
- El compresor se debe utilizes en ambientes adequados (bien ventilados, con una temperatura ambiente de +5^ a +40^ ) y nunca en presencia de polvo, acidos, vapeores, gases explosivos o inflamables.
- Mantener siempre una distancia de seguridad de al menos 3 metros entre el compresor y la zona de trabajo.
- Las eventuales coloraciones que pueda aparecen en la proteccion de plástico del compresor durante las operaciones de pintura indican una distancia insufficiente.
- Conectar el enchufe del cable来电lico en una toma apropiada por su forma, tension y frecuer conforms con las normas vigentes.
- Utilizar prolongadores del cable electrico de una longituduid maxima de 5 metros y con una seccion del cable no inferior a 1,5mm^2
- No se recomienda el uso de prolongadores de otheras longitudes y secciones, ni tampoco el uso de adaptadores de tomas multiples.
- Usar solo y exclusivamente el interruptor apagar el comprisor.
- Usar solo y exclusivamente la manilla para desplazar el compresor.
- El compresor en funciona y se debe colocar sobre un apoyo existe y en horizontal.
NO HAY QUE HACER
- No dirigir nunca elchorro de aire hacer personas, animales o hacer el propio cuerpo (utilizar gafas de proteccion para proteger los ojos contra la entrada de cuerpos extraños alzados por elchorro).
- No dirigir nunca hacía el compresor el chorro de liquido pulverizado por los equipos connectados al本身就是.
- No usar el equipo con los pies desnudos ni con las manos o los pies mojados.
- No tirar del cable de alimentacion para desconectar el enchufe de la toma de corriente o para mover el compresor.
- NoURTAR el equipo expuesto a los agentes
atmosféricos.
- No transporte el compresor con el depuesto a presión.
- No realizar soldaduras ni problemas mecánicos en el deposito. En caso de defectos o de corrosión que sustituirlo Completely.
- No permitir que personas inexpertas usen el compresor. Mantener alejados de la zona de trabajo a los niños y animales.
- Este aparato no está destinado a ser Usedo personas (ninos incluidos) cuyas capacidades fisicas, sensoriales o mentalaes esten reduidas, o faltas de experiencia y conocimiento, a no ser que estas hayan PODido beneficiarse, a trovés de la intermediacion de una persona responsable de su calidad, de una supervision o de instrucciones referentes al uso del aparato.
- Hay que vigilar a los niños para asegurarse de que no juguen con el aparato.
- No colocar objetivos inflamables o de nylon y tela cercaya/o encima del compresor.
No limpiar laquina con liquidos inflamables solventes. Utilizar solamente un paño humedo, asegurándose de haber desconectado el enchufe de la toma de corriente electrica.
- El uso del compresor está estrechamente ligado a la compresión del aire. No usar laquina para ningún othero tipo de gas.
- El aire comprimido producido por estaquina no se pueda usar en el Campo farmacéutico, alimentario para hospitalario, sino solo bajo de tratimientos especials, y no se pueda usar para llenar bombonas para la inmersión submárgina.
HAY QUE SABER
- Este compresor está fabricado para funciona con la relacion de intermitenciapecifieda en la placadetedesotecnicos (porejemplo,S3-25 significa 2,5 minutoedetrabajo y7,5minutodes parada)paraevitarunexcesivo recalentamento del motorelectrico.De locontrario,intervendrala proteccion termica presente enelmotor,interrumpiendomotomaticamentelacorrenteelectricacuando latemperaturasea demasiado alta.Cuando serestablecenlascondionesnormalesde temperatura,elmotorarrancaotraveautomatically.
- Para facilitar el nuevo arranque de laquina es importante, además de las operaciones indicadas, actuar sobre el botón del presóstato,
Ilevándolo otra vez a la posición de apagado y-Newamente a la de encendido (parralo 5.4).
- Los compresores están dotadas de un con una SMALLA VAIVULA de descarga de cierre retardado, que Facilita el arranque del motor y, por lo tanto, es normal que, con el deposto vacio, por algunos segundos salga un chorro de aire por la misma (sólo para D 200/8/6 y D 115/8/6 SIL).
- Todos los compresores estan equipados valvula de seguridad que interviene en c
funcionamiento irregular del presóstato, garantizando la seguridad de laquina.
Porposstatente la operation de montaje de una herramientar. el aiseobligatorioURTar el flujo de aire en salute.
- El uso del aire comprimido en losDistinctos empleos previstos (inflado, Herramenteasneumaticas, pintura, lavado con detergentes solo de base acu implica el conocimiento y el respeto de las normas
con previatas en cada uno de los casos.
caso de
2. DESCRIPCION DEL APARATO (Fig. 1)
- Cubierta de la carcasa
- Recipiente de presión
- Rueda
- Pata de apoyo
- Acoplamento rápido (aire comprimido regulado)
- Manómetro (para leer la presión ajustada)
- Regulador de presión
- Interruptor ON/OFF
- Empuñadura para transporte
- Válvula de seguidad
- Grifo de purga de la condensacion del deposito
- Manometro (para leer la presión de la caldera)
- Eje
- Cerclip
- Tornillo
- Tuerca
- Arandela
3. CAMPO DE APLICACION
El compresor sirve para tener aire comprimido para herramentas que lo necesitan para su funciona.
Utilizar laquina solo en los casos que se explicamente como de uso adecuado. Cualquiero uso no sera adecuado. En caso de uso el fabricante no se hace responsable de danos o lesiones deequalier tipo;el responsable es el usuario u operario de laquina.
Tener en consideración que nuestro aparato indicado para un uso comercial, industrial o en taller. No asumiremos nunca tipo de garantía cuando se utilizes el aparato en zonas industriales, commerciales o talleres, como本次活动es similares.
4. ADVERTENCIAS PARA LA INSTALLACION
-
Compruebe que el aparato no haya sufrido daños, durante el transporte. De ser asi, los da detectados deben comunicarse de inmediatistransportista que ha entregado en compresor.
-
El compresor deben colocarse cerca del lugarconsumo.
- Es preciso evaporar el uso de conductos de aire largos o prolongaciones del cable de conexión.
- El aire aspirado por el compresor deben ser seco y libre de polvo.
- No instale el compresor en un recinto humedo o mojado.
- El compresor soloouldarser operado en recir apropriados (con ventilacion optima,temperatura ambiente +5^ - +40^) .El recinto deben esta libre de polvo, acidos, vapiores, asi como gases inflamables o explosivos.
- El compresor es apto para su uso en recintos secos. No se permite su uso en areas de trabajo donde se produzcan salpicaduras.
5. MONTAJE Y PUESTA EN SERVICIO
Atencion!
Montar completeness el aparato antes de ponerlo en service!
5.1 Montaje de las ruedas (Fig. 3, 4 y 5)
Montar las ruadas adjuntas suguiendo las indicaciones.
de fico 4 y 5.
Fig.3a & 3b: Montage de ruertas - Version A Ordem de montage: a, b, c, d, e
Fig. 4a & 4b: Montage de ruedas - Version B
Fig. 5a & 5b: Montage de ruedas - Version C no esta
5.2 Montaje de la pata de apoyo (ref. 4)
Montar el tope de goma adjunto siguiendo las indicaciones de la fig. 6.
5.3 Conexión a la red
El compresor está dotado de un cable de red con un enchufe con puesta a tierra. Este se pueda conectar a
cualquier toma de puesta a tierra de 230V 50~Hz que
nos este protegida con 16 A.Antes de la puesta en marcha,
ocerclorarse de que la tension de red coincida cc
tension de service indicada en la plac de del motor. Cables de gran longitud como, alargaderas, los tambores de arrollamento, etc. causan descensos de tension y poder dificultar la marcha de laquina. Las bajo temperatas, inferiores a 5^ , poder dificultar la marcha del motor.
5.4 Interruptor ON/OFF (referencia 8)
5.4.1 D 200/8/24 - D 200/10/24 (Fig. 2a) DN 200/10/xx - DN 230/10/xx (Fig. 2c) D 230/10/50 V (Fig. 2d)
Para conectar el aparatoponer el interruptor (referencia 8) en la posicion I.
Para desconectarlo,poner el interruptor (referencia 8) en la posicion O.
5.4.2 D 200/8/6 - D 115/8/6 SIL (Fig. 2b)
El compresor se conecta tirando del boton (referencia 8) en la posicion I.
Para desconectar el compresor simplement presionar el botón rojo (referencia 8) en la posión O .
5.5 Ajuste de presión
- La presión se pueda regular en el manómetro (referencia 6) con el regulator de presión (referencia 7).
- La presión regulada se pueda Obtener acoplamente rápido (referencia 5).
5.6 Ajuste del interruptor de presión
El interruptor de presión ha sido ajustado en fabricula.
5.6.1 D 200/8/6 - D 115/8/6 SIL - D 200/8/24
Presión de conexión: ca. 6 barios
Presión de desconexión: ca. 8 barios
5.6.2 D 200/10/24 - DN 200/10/xx - DN 230/10/xx -
D 230/10/50 V
Presión de conexión: ca. 8 barios
Presión de desconexión: ca. 10 barios
de6. pIeZA Y MANTENIMIENTO
p.ej.. las
Atencion!
Desenchufar el cable cuando se realizen problemas de mantenimiento o de limpieza.
Atencion!
Esperar hasta que el compresor está totalmente frio! Peligro de sufrir quemaduras!
Atencion!
Eliminar la presión de la caldera antes de efectuar los problemas de mantenimiento y limpieza.
6.1 Limpieza
- Evitar al máximo possible que la suciedad y el polvo se acumulen en los dispositivos de seguridad. Frotar el aparato con un paño limpio o limpiarlo con aire comprimido mantenendo la presión baja.
Tojo Se recomienda limpiar el aparato tras cada uso.
- Limpiar el aparato de forma periodica con un pano humedo y un poco de jabon blando. No utilizes productos de limpieza o disolventes; ya que podrián deteriorar las piezas de plástico del aparato. Es preciso evitar que entre agua en el interior del aparato.
Antes de realizar la limpieza分开 del compresor la manguera y las herramentas de pulverizado. No limpar el compresor con agua, disolventes o similares.
6.2 Agua de condensation
Purgar el agua de condensation diariamente abriendo la valvula de desagüe (referencia 11) (en la base del recipiente de presión).
Atencion!
El agua de condensación del recipiente de presión contiene residuos de aceite. Eliminar el agua de condensación de forma ecológica en la identities recolectora pertinente.
6.3 Valvula de seguidad (referencia 10)
La valvula de sécurité está regulada a la presión
| TABLA - FRECUENCIA DE MANTENIMIENTO | |||
| FUNCIón | TRAS LAS PRIMERAS100 HORAS | CADA 100 HORAS | |
| Limpieza filtró aspiración y/o sustitución del elemento filtrante | ● | ● | |
| Desaguè Condensación depósito | Periódicamente y al final del trabajo | ||
mayor admitita del recipiente de presión. No permitido reajustar la valvula de seguridad o retirar su precinto. Para que la valvula de calidad correctamente cuando的结果 necessaria, activarla de vez en cuando. Apretar el anillo hasta que escutchar que sale la presión de aire. A continuación volver a soltar el anillo.
6.4 Almacenamento
Atencion!
Desenchufar el aparato y purgar de aire el aparato y todas las herramentas de aire comprido conectadas. Colocar el compresor deforma que no se pueda conectar de forma inesperada.
No Está jAtencion!
Guardar el compresor solo en un entorno seco y funcione al que no se pueda acceder sin autorizacion. jNo inclinaro, guardarlo solo de pie! e!.
7. ELIMINACION Y RECICLAJE
El aparato y sus accesos estan compues diversos materiales, como, p. ej., metal y Depositar las piezas defectuas en un contender destinado a residuos industriales. Informarse organismo responsable al respecto en su municipio o en establishimientos especializados.
8. POSIBLES ANOMALIAS Y LAS CORRESPONDIENTES INTERVENTIONES ADMITIDAS
| ANOMALÍA CAUSA INTERVENCION | ||
| Pérdida de aire por la válvula del presóstato con el comprisor detenido. | Válvula de retencion que, por desgaste o sociedad del contacto de estanqueidad, no cumple correctamente su funciona. | Desenroscar lackeza hexagonal de la válvula de retencion, limpiar el asiento y el disco de goma especial (cambiarlo si está gastado). Montar otherz y ajustar con cuido. |
| Disminución del rendimiento. Arranques frecentes. Bajos valores de presión. | Excesiva exigencia de prestaciones - comprar - o posibles péridas por las juntas y/o las tuberías. Filtro de aspiración posiblemente obstruido. | Reemplazar las juntas de los racores. Limpiar o reemplazar el filtro. |
| El comprisor se detiene y arranca otra vez autónomamente bajo del algunos instantos. | Intervención de la protección tírmica debido al recalentamento del motor. | Limpiar los pasos de aire del transporte. Ventilar el local. |
| El comprisor se detiene bajo del algunosintentos de arranque. | Intervención de la protección tírmica debido a un recalentamento del motor (desconexión del enchufe durante la marcha, escasa tensión de alimentación). | Accionar el interruptor de marcha/parada. Ventilar el local. Esperar algunos instantos y el comprisor arrancaráOTHER. |
| El comprisor no se detiene e interviene la válvula de seguidad. | Funcióncimiento no regular del comprisor o rotura del presóstato. | Desconectar el enchufe y dirigirse al centro de asistencia. |
Cualquier other intervención debe ser realizada por los Centros de Asistencia autorizados, solicitando repuestos originales. Alterar laquina pueda compenser la seguridad y, en todos los casos, invalida la garantía correspondiente.
