Produkttype	Luftkompressor
Merke	STANLEY
Modell	D 2301050V (D 230/10/50 V)
Spenning	230 V
Frekvens	50 Hz
Nettbeskyttelse	Sikring 16 A
Estimert effekt	2000 W
Maksimalt trykk	10 bar
Innkoblingstrykk (start/stopp)	8 bar / 10 bar
Tankkapasitet	50 L
Sikkerhetsventil	Forhåndsinnstilt, må betjenes periodisk
Inntaksfilter	Rengjøring hver 100. time
Transporthjul	Ja, montering inkludert
Transportbærehåndtak	Ja
Termisk beskyttelse	Automatisk stopp ved overoppheting
Driftsforhold (brukssyklus)	S3-25 (2,5 min drift / 7,5 min pause)
Estimert støynivå	80 dB(A)
Estimert vekt	30 kg
Estimert mål (L x B x H)	60 x 35 x 55 cm
Løpende vedlikehold	Daglig kondensatdrenering, rengjøring av filter hver 100. time
Bruksområder	Trykkluftverktøy, oppblåsing, maling (med forholdsregler)

Ofte stilte spørsmål - D 2301050V STANLEY

Hvordan tømme kondensvannet fra tanken?

Åpne tømmeventilen (ref. 11) nederst på tanken. Utfør dette daglig etter bruk. Kondensvannet inneholder oljerester, kast det på en miljøvennlig måte.

Hva gjør jeg hvis kompressoren stopper automatisk under bruk?

Det er termisk beskyttelse som slår inn ved overoppheting av motoren. La kompressoren avkjøles, luft rommet og trykk på start/stopp-bryteren for å starte på nytt. Kontroller at driftsforholdet (S3-25) overholdes.

Hvordan justere utløpstrykket?

Bruk trykkregulatoren (ref. 7) for å justere trykket som vises på manometeret (ref. 6). Det innstilte trykket er tilgjengelig på hurtigkoblingen (ref. 5).

Hva er start- og stopptrykket for kompressoren?

For modell D 230/10/50 V er innkoblingstrykket 8 bar og utkoblingstrykket 10 bar. Disse innstillingene gjøres på fabrikken.

Hvordan rengjøre inntaksfilteret?

Koble fra støpselet, ta ut filteret og rengjør det med trykkluft ved lavt trykk eller skift filterelementet. Utfør dette hver 100. driftstime.

Kan kompressoren brukes til maling?

Ja, forutsatt at nødvendige forholdsregler tas: bruk hørselsvern, øyevern og åndedrettsvern, og hold minst 3 meters avstand mellom kompressor og arbeidsområde. Bruk en trykkregulator og passende filter.

Hvorfor starter ikke kompressoren?

Kontroller strømforsyningen (stikkontakt, sikring, egnet skjøteledning). Sørg for at omgivelsestemperaturen er mellom +5°C og +40°C. Hvis motoren er varm, kan termisk beskyttelse være aktivert; vent noen minutter.

Hva gjør jeg hvis sikkerhetsventilen utløses?

Dette indikerer uregelmessig drift av pressostaten. Koble umiddelbart fra støpselet og kontakt et autorisert servicesenter. Ikke prøv å justere ventilen.

Hvilken type olje skal brukes til kompressoren?

Denne kompressoren leveres uten motorolje (vanligvis vedlikeholdsfri smøring). Hvis modellen din krever olje, se typeskiltet eller kontakt et autorisert verksted. Kondensoljen må kastes som spesialavfall.

Hvordan teste sikkerhetsventilen?

Trekk manuelt i ventilen (ref. 10) til du hører en plystrelyd av trykkluft. Slipp deretter. Utfør denne testen periodisk for å sikre god funksjon.

BRUKSANVISNING D 2301050V STANLEY

N Obligatorisk à ta i bruk horselsver, vernebriller og pustemaske

TR Mecburi isitme, gorme ve solunum yollari korumasi

RO Echipament de protectie obligatoriu pentru urechi, ochi si cai respiratori

BG 3aBnKInTeHnCpeDCTBa3aunTaHacnyxa,3peHHeTOnuNxAtenHITenbTuUa

SRB Obavezna za'sita sluha, vida i disnih puteva

STØYVERDIEN mål t pa 4 m. avstand i fritt felt er lik det STØYNIVÅET oppgitt pa den gule etiketten pa kompressoren, minus 20 dB.

TING SOM DU MÅ GJÖRE

• Kompressoren ma brukes i egnede omgivelser (godt ventilerte omgivelser med romtemperatur mellom +5^ og +40^ ) og aldri i nærhen av stov, syrer, damp, eksplosee allerbrannfarlige gasser.
• Sikkerhetsavstanden mellow kompressoren og arbeidsområdet ma vare minst 4 meter.
• Dersom detkommen farge pa kcompressorens remdekselets beskyttelse nar du maler, betyr det at avstanden er for kort.
• For strømledningens stopsel inn i en egnet stikkontakt hvis utførelse, penning og frekvens er i overensstemmelse med gjeldende forskritter.
• Du kan bruke en forlengelsesledning til strømledningen som er maks. 5 m lang og med et kabelsnitt på min. 1,5mm^2
• Ikke bruk andre skjoteledninger (med en annen lenghte) og heller ikke adaptere og forgreningskontakter.
• Du ma alltid bruke I/O-bryteren til a slukke kompressoren.
• Du ma alltid bruke handtaket nár du skal flytte kompressoren.
• Nár kompressoren er i bruk ma den sta pa et stabilt underlag.

TING SOM DU IKKE MÅ GJÖRE

• Kompressoren må ikke brukes av ukyndige personer (uten erfaring). Barn og dyr må ikke oppholde seg i arbeidsområdet.
• Dette apparatet pågressive brakes av personer (inkludert barn) med reduserte fysisiske, sansemessige aller mentale evner, eller som har manglende erfaring med eller kjennskap til braken av apparatet, med mindre de kan overvåkes aller læres opp av en person som er ansvarlig for deres sikkerhet.
  Pass pa barna sa de/DDleker med apparatet.
• Du mä aldri plassere brannfarlige gjenstander eller gjenstander av nylon eller toyær og/eller på kompressoren.
• Maskinen违法犯罪
• Maskinen maybe even more dangerous than the ones in the past.
• Bruken av kompressorer bare knyttet til kompresjon av luft. Ikke bruk maskinen til annen type gass.
• Trykkluften som davon maskinen produserer kan kun brukes i legendemdel-, næringsmiddel- eller sykehusbransjen etter at den har gjennomgatt spesiell behandling. Trykkluften kan ikke brukes til Å fylle opp dykkerflasker.

TING SOM DU MÁ VITE

• Denne kompressoren er laget for Å fungere med det driftsforholdet som er spesifisert på merkeskiltet med tekniske data (eksempel: S3-25 betyr 2,5 minutter arbeid og 7,5 minutter pause). Dette for Å unngå at den elektriske motoren overopphetes. Motoren er utstyr med en termisk beskyttelse som griper inn i tilfelle motoren overopphetes. Denne temperaturovervåkningen bryter automatisk strømtilførsjelen dersom temperaturen blir for høy, for Å unngå for mye strømopptak.
  For a forenkle gjenoppstartingen av maskinen er det ogsa viktig, foruten de angitte ingrepene, a flytte trykkbryterens knapp tilbake til "av" og sa til "paa" (avsnitt 5.4).
• Kompressoren er utstyre med en trykkbryter med en liten ventil med forsinket lukking som slipper luften ut. Dette forenkler startingen av motoren. Nar tanken er tom er det vanlig at et luftpust slipper ut fra tanken i noen sekunder (kun for D 200/8/6 og D 115/8/6 SIL).
• Alle kompressorene er utstyrtte med en sikkerhetsventil som griper inn i tilfelle trykkbryteren fungerer)darlig, for a garantere maskinens sikkerhet.

• Nár du tilkobler pneumatisk utstyr til et rør med trykkluft somkommen ut av kompressoren, er det helt nødvendig at du avbryter luftstrømningen ut.
• Bruken av trykkluft til forskjellige bruksomrader

(oppblåsing, trykkuftdrevet utstyr, maling, rengjøring med vannbaserte vaskemidler osv.) krever at du har kjennskap til og overholder lovene angænde de forskjelligebruksområdene.

2. LAYOUT (Fig. 1)

1. Deksel
2. Trykkbeholer
3. Hjul
4. Stotteftefot
5. Hurtigkobling (regulert komprimert luft)
6. Trykkmäler (for avlesing av det forhändsinnstilte trykket i beholderen)
7. Trykkregulator
8. AV/PA-bryter
9. Transporthandtak
10. Sikkerhetsventil
11. Dreeringssskrue for kondensvann
12. Trykkmåler (for avlesning av trykket i beholderen)
13. Aksel
14. Plugg
15. Bolt
16. Mutter
17. Skive

3. BRUKSFORMÁL

Kompressoren er laget for a levere komprimert luft til verktoy som drives av komprimert luft.

Vennligst legg merke til at dette utstyret ikke er laget for bruk i kommersielle, forretningsmessige eller industrielle applikasjoner. Garantien vil bortfalle maskinen brakes i kommersielle, forretningsmessige, industrielle eller lignende formal.

Maskinen skal kun brukes til de formålene de er bestemt for. All annen bruk er Å regne som misbruk. Det er Brukeren / operatoren og ikke produsenten som er ansvarlig for alle eventuell person- eller materialskader av alle slag som vil kunne føge av dette.

4. PUNKTER Å LEGGE MERKE TIL NÄR DU MONTERER KOMPRESSOREN

• Undersök maskinen etter tegn på transpo Meld straks fra om alle eventuelle skader til selskapet som leverte kompressoren.
• Kompressoren skal settes opp i nærheten av den arbeider med trykkverktøyet.
• Unngå Lange luftslanger og lange forsyningslinjer (skjøteledninger).

Pass pà at luftinntaket er tørt og fritt for støv.
- Dumight installere kompressoren i fuktige ellere vate rom.
- Kompressoren mä kun brukes i egnede rom (god ventilasjon og lufttemperatur på mellom + 5 °C og 40 °C). Det mä ikke vindere noe støv, syrer, damp, eksplosie gasser eller brenbare gasser i rommet.
- Kompressoren er laget for Å bli brukt i tøre rom. Det er forbudt Å bruke kompressoren på steder hvor det utføres arbeid med vannsprut.
- Oljenivået i kompressorpumpen på kontrolleres før du setter utstyret i gang.

5. MONTERING OG OPPSTART

Advarsell!

Du ma montere utstyret helt ffor du bruker det for forste gang.

5.1 Montering av hjulene (fig. 3-5)

Fest gummistøttefoten som vist i fig. 6.

5.3 Spenning

Kompressoren er utstyrt med en hovedkabel med et stotsikkert stopsel. Denne kan kobles til enhver 230 V stotsikker kontakt som er beskyttet av en 16 A sikring. Før du bruker maskinen ma du kontrollere at spenneni er i overensstemmelse med spesifikasjonene pa merkeplaten. Langeforsyningsledninger, skjoteledninger, kabler etc. kan forarsake et fall i spennening og forhindre at motoren starter. I tilfelle av temperaturer under 5 kan start vare vanskelig pa grunn av stivhet.

For à slà av utstyret setter du Av/Pá-bryteren (ref. 8) pá O.

5.4.2 D 200/8/6 - D 115/8/6 SIL (Fig. 2b)

Kompressoren slas pa ved a plassere den rode brytere n (ref. 8) i posisjon I.

For à slà av kompressoren mà du plassere den rode bryteren (ref. 8) i posisjon O.

5.5 Justere trykket

Du kan justere trykket pa trykkmaleren (ref. 6) ved hjelp av trykkregulatoren (ref. 7).
- Det innstilte trykket kan hentes fra hurtigkoblingen (ref. 5).

5.6 Stille inn trykkbryteren

Trykkbryteren er stilt inn av fabrikken

5.6.1 D 200/8/6 - D 115/8/6 SIL - D 200/8/24

Anteningstrykk:6 bar

Avslutningstrykk:8bar

5.6.2 D 200/10/24 - DN 200/10/xx - DN 230/10/xx - D 230/10/50 V

Anteningstrykk:8bar

Avslutningstrykk: 10 bar

Trekk ut stopselet ffor du foretar noe som helst vedlikeholds ell rengjoringsarbeid pa maskinen.

Advarsel!

Vent til kompressoren er fullstendig kjolt ned. Fare for forbrenning!

Advarsell!

Tøm alltid ut trykkej i beholderen før du utfører noen rengjorings eller vedlikeholdsoppgaver.

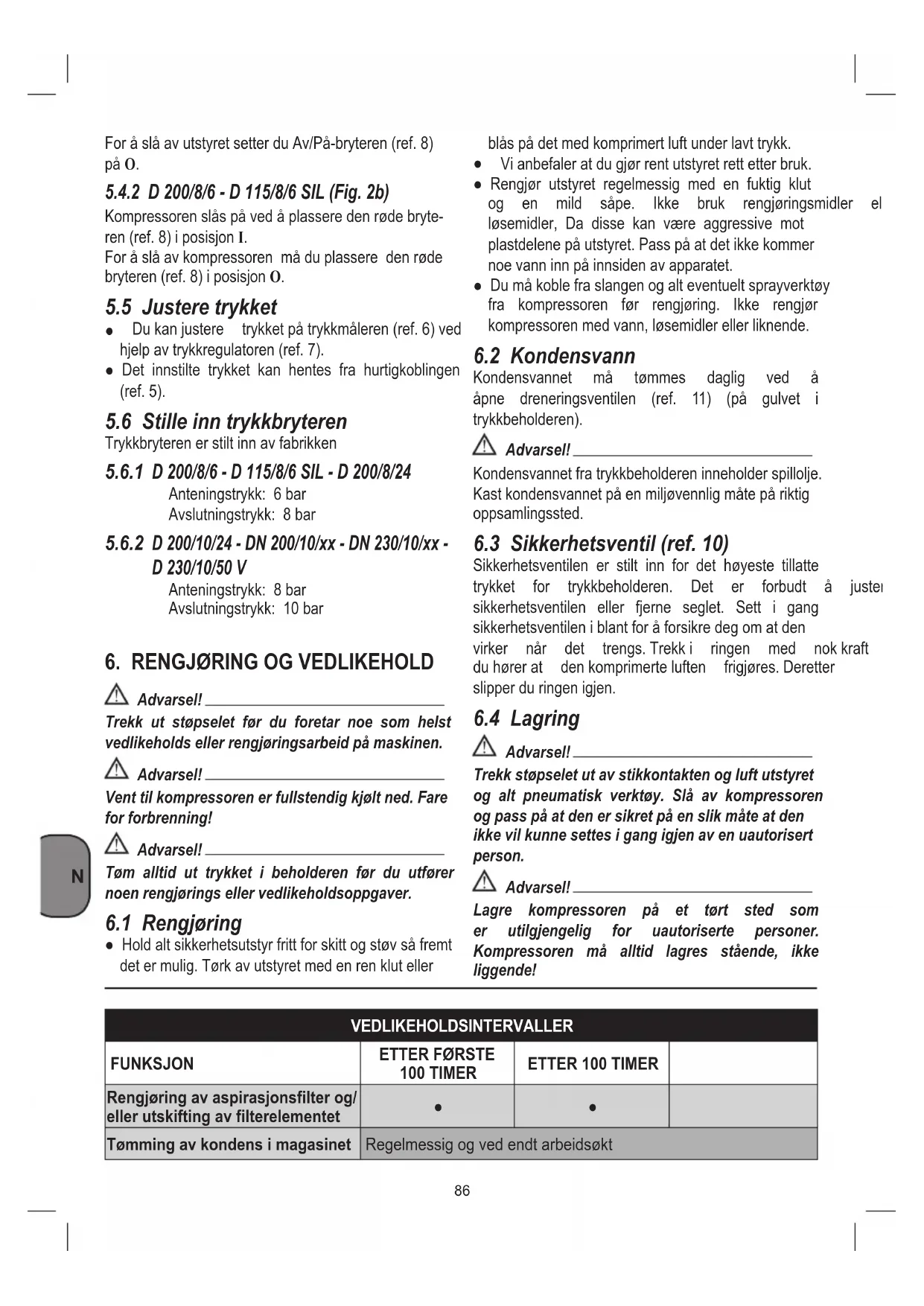

6.1 Rengjoring

• Hold alt sikkerhetsutstyr fritt for skitt og stv sa fremt det er mulig. Tork av utstyret med en ren klut eller

blas pa det med komprimert luft under lavt trykk.

Vi anbefaler at du gjør rent utstyret rett etter bruk.
- Rengjør utstyret regelmessig med en fuktig klut og en mild sape. Ikke bruk rengjøringsmidler el øsemidler, Dappe kan vare aggresive mot plastdelene pa utstyret.Pass pa at det ikke kommt noe vann inn pa innsiden av apparatet.
- Du mä koble fra slangen og alt eventuelt sprayverktøy fra kompressoren for rengjöring. Ikke rengjörkompressoren med vann, lsemidler eller liknende.

6.2 Kondensvann

Kondensvannet ma tømnes daglig ved a apne dreneringsventilen (ref. 11) (på gulvet i trykkbeholderen).

Advarsell!

Kondensvannet fra trykkbeholderen inneholder spillolje.
Kast kondensvannet på en miljøvennlig mæte på riktig opssamlingssted.

Sikkerhetsventilen er stilt inn for det høyeste tillatte trykket for trykkbeholderen. Det er forbudt Å juster sikkerhetsventilen eller fjerne seglet. Sett i gang sikkerhetsventilen i blant for a forsikre deg om at den virker när det trengs. Trekk i ringen med nok kraft du hører at den komprimerte luften frigjores. Deretter slipper du ringen igjen.

6.4 Lagring

Advarsell!

Trekk stopselet ut av stikkontakten og luft utstyret og alt pneumatisk verktoy. Sla av kompressoren og pass pa at den er sikret pa en sik mate at den ikke vil kune settes i gang igjen av en u autorisert person.

Advarsel!

Lagre kompressoren pa et tort sted som er utilgengelig for u autoriserte personer. Kompressoren ma alltid lagres staende, jakle liggende!

VEDLIKEHOLDSINTERVALLER
FUNKSJON	ETTER FØRSTE 100 TIMER	ETTER 100 TIMER
Rengjøring av aspirasjonsfilter og/ller utskifting av filtrilegeletet	●	●
Tømming av kondens i magasinet	Regelmessig og ved endt arbeidsøkt

7. AVHENDING OG RESIRKULERING

Enheten og tilbehoret er laget av forskjellige slags materialer, sik som metall og plast. Defekte deler mag kastes som spezialavfall. Spør forhandleren din ell er lokale myndigheter.

8. MULIGE FEIL OG TILHØRENDE TILLATTE INNGREP

FEIL ÅRSAK INNGREP
Luftlekkasje fra trykkbryterens ventil)när kompressoren不解 er iBruk.	Avstengningsventilen fungerer不解 解释解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解 不解 解	Skru løs avstengningsventilens seskantende hode og rengjør setet og den spesielle gummiskiven (skift ut iḥvis den er slitt). Monter igjen og lås nøye.
Minsket ytelse. Hyppig start. Lave trykkverdier.	For stort ytelsenskrav. Eventuelle lekkasjer fra forbindelsesstykkeneg/eller slangene. Det er mulig at innsugingsfilteret er tilstoppet.	Shift ut forbindelsestykkenes pakning. Rengjørller skift ut filteret.
Kompressoren stanser og starter igjen av seg selv etter noen minutter.	Varmebeskyttelsen har grepet inn pga. overoppheting av motoren.	Rengjør luftpassasjene i samlerøret. Luft ut lokalet.
Kompressoren stanser etter noen startforsøk.	Varmebeskyttelsen har grepet inn pga. overoppheting av motoren (støpselet har blitt koplet fra ved bru k, svak forsinyningsspenning).	Aktiver trykkbryterens knapp. Luft ut lokalet. Vent i noen minutter og kompressoren starter igjen av seg selv.
Kompressoren stanser不解 og sikkerhets - ventilen griper inn.	Kompressoren fungerer不解 normalt eller trykkbryteren er ødelagt.	Trekk ut støpselet og ta kontakt med servicesenteret.

Ethvert annet ingrep mä kun utfores av godkjente serviesentra, og man mä be om originale resedeler. tukle på maskinen kan nedsette sikkerheten og ugyldiggjör i alle tilfeller garantien som dekker maskinen.
