Produkto tipas	Oro kompresorius
Prekės ženklas	STANLEY
Modelis	D 2301050V (D 230/10/50 V)
Maitinimo įtampa	230 V
Dažnis	50 Hz
Tinklo apsauga	16 A saugiklis
Numatoma galia	2000 W
Maksimalus slėgis	10 bar
Įjungimo/išjungimo slėgis	8 bar / 10 bar
Bako talpa	50 L
Apsauginis vožtuvas	Iš anksto nustatytas, periodiškai aktyvuojamas
Siurbimo filtras	Valymas kas 100 valandų
Transportavimo ratai	Taip, montavimas įskaičiuotas
Transportavimo rankena	Taip
Terminė apsauga	Automatinis išjungimas perkaitus
Veikimo ciklas (naudojimo ciklas)	S3-25 (2,5 min veikimo / 7,5 min pertraukos)
Numatomas triukšmo lygis	80 dB(A)
Numatomas svoris	30 kg
Numatomi matmenys (I x P x A)	60 x 35 x 55 cm
Įprastinė priežiūra	Kasdienis kondensato nuleidimas, filtro valymas kas 100 val.
Naudojimas	Pneumatiniai įrankiai, pripūtimas, dažymas (su atsargumo priemonėmis)

Dažnai užduodami klausimai - D 2301050V STANLEY

Kaip išleisti kondensato vandenį iš bako?

Atidarykite išleidimo čiaupą (ref. 11), esantį bako apačioje. Atlikite šią operaciją kiekvieną dieną po naudojimo. Kondensuotame vandenyje yra alyvos likučių, išmeskite jį laikydamiesi aplinkosaugos reikalavimų.

Ką daryti, jei kompresorius automatiškai išsijungia naudojimo metu?

Tai yra terminė apsauga, kuri įsijungia perkaitus varikliui. Leiskite kompresoriui atvėsti, išvėdinkite patalpą ir perjunkite įjungimo/išjungimo jungiklį, kad vėl paleistumėte. Patikrinkite, ar laikomasi veikimo ciklo (S3-25).

Kaip sureguliuoti išėjimo slėgį?

Naudokite slėgio reguliatorių (ref. 7), kad sureguliuotumėte slėgį, rodomą manometre (ref. 6). Nustatytas slėgis yra prieinamas greitosios movos jungtyje (ref. 5).

Kokie yra kompresoriaus įjungimo ir išjungimo slėgiai?

Modelio D 230/10/50 V įjungimo slėgis yra 8 bar, o išjungimo slėgis yra 10 bar. Šie nustatymai atliekami gamykloje.

Kaip išvalyti siurbimo filtrą?

Atjunkite kištuką, išimkite filtrą ir išvalykite jį žemo slėgio suslėgtu oru arba pakeiskite filtro elementą. Atlikite šią operaciją kas 100 darbo valandų.

Ar kompresorių galima naudoti dažymui?

Taip, su sąlyga, kad laikomasi naudojimo atsargumo priemonių: dėvėkite klausos, akių ir kvėpavimo takų apsaugos priemones, ir laikykitės mažiausiai 3 metrų atstumo tarp kompresoriaus ir darbo zonos. Naudokite tinkamą reduktorių ir filtrą.

Kodėl kompresorius neužsiveda?

Patikrinkite elektros maitinimą (kištuką, saugiklį, tinkamą ilgintuvą). Įsitikinkite, kad aplinkos temperatūra yra nuo +5°C iki +40°C. Jei variklis yra karštas, gali būti įjungta terminė apsauga; palaukite kelias minutes.

Ką daryti, jei suveikia apsauginis vožtuvas?

Tai rodo netinkamą slėgio jungiklio veikimą. Nedelsdami atjunkite kištuką ir susisiekite su įgaliotuoju techninės priežiūros centru. Nebandykite sureguliuoti vožtuvo.

Kokią alyvą naudoti kompresoriui?

Šis kompresorius tiekiamas be variklio alyvos (paprastai be tepimo priežiūros). Jei jūsų modeliui reikia alyvos, žr. vardinėje plokštelėje arba kreipkitės į įgaliotąjį centrą. Kondensuota alyva turi būti šalinama kaip specialiosios atliekos.

Kaip išbandyti apsauginį vožtuvą?

Rankiniu būdu patraukite vožtuvo žiedą (ref. 10) ir traukite, kol išgirsite suslėgto oro šnypštimą. Tada atleiskite. Atlikite šį testą periodiškai, kad užtikrintumėte tinkamą jo veikimą.

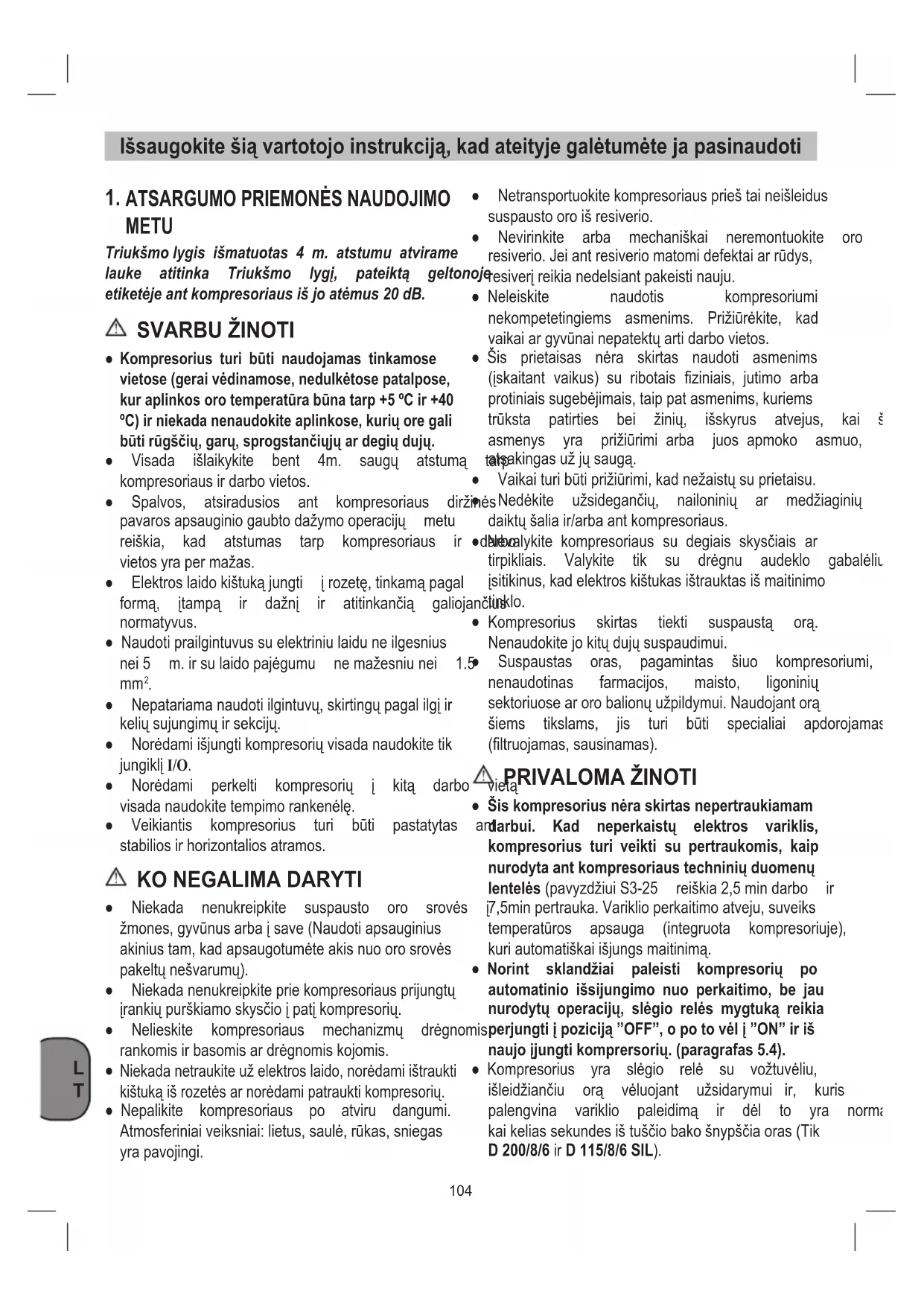

NAUDOJIMO INSTRUKCIJA D 2301050V STANLEY

LT Privaloma ausu, veido ir kvépavimo taku apsauga

Triuksmo lygis ismatuotas 4 m. atstumu atvirame lauke atitinka Triuksmo lygi, pateiktag gelto etiketeje ant kompresoriaus is jo atemus 20 dB.

SVARBU ZINOTI

• Kompresorius turi buti naudojas tinkamose vietose (gerai védinamose, nedulkétose patalpose, kur aplinkos oro temperatura buna tarp +5^ ir +40 ^ C) ir niekada nenaudokite aplinkose, kuriou ore gali buti rugšciu, garu, sprogstančiuju ar degiu duju.
• Visada išlaiky kite bent 4m. saugu atstumakompresoriaus ir darbo vietos.
• Spalvos, atsiradusios ant kompresoriaus din pavaros apsauginio gaubto dazymo operaciju metu reiskia, kad atstumas tarp kompresoriaus in vietos yra per mazas.
• Elektros lado kištuka jungti i rozete, tinkama pagal forma, itampa ir dažni ir atitinkancia galioj normatyvus.
• Naudoti prailgintuvus su elektriniu laidu ne ilgesnius nei 5 m. ir su lado pajégumu ne mažesniu nei 1 mm².
• Nepatariama naudoti ilgintuvu, skirtingu pagal ilgi ir keliu sujungimu ir sekciju.
• Noredami ijsjungti kompresoriu visada naudokite tik jungikli I/O.
  Noredami perkelti kompresoriu i kitā darbo visada naudokite tempimo rankenèle.
  Veikiantis kompresorius turi buti pastatyas stabilios ir horizontalios atramos.

KO NEGALIMA DARYTI

• Niekada nenukreipkite suspausto oro srovës Žmones, gyvūnus arba i save (Naudoti apsauginius akinius tam, kad apsaugotumète akis nuo oro srovës pakeltu nešvarumu).
• Niekada nenukreipkite prie kompresoriaus prijungtu irankiu purskiamo skyscio i pati kompresoriu.
• Nelieskite kompressoriaus mechanizmu drégnon rankomis ir basomis ar drégnomis kojomis.
• Niekada netraukite uz elektrós lado, noredami istrauktiki kistuka is Rozetés ar noredami patrauktki kompresoriu.

• Nepalikite kompresoriaus po atviru dangumi. Atmosferiniai veiksniai: lietus, saulé, rukas, snegas yra pavojingi.

• Netransportuokite kompresoriaus pries tai neisleidus suspausto oro iš resiverio.

• Nevirinkite arba mechaniškai neremontuokite oro resiverio. Jei ant resiverio matomi defektai ar rudys, noje resiveri reikia nedelsiant pakeisti nauju.

• Neleiskite naudotis kompresoriumi nekompetetingiems asmenims. Prižiurekite, kad vaikai ar gyvūnai nepatektu arti darbo vietos.

• Sis prietaisas nera skirtas naudoti asmenims (jskaitant vaikus) su ribotais fizinials, jutimo arba protinialis sugebejimais, taip pat asmenims, kuriems truksta patirties bei ziniu, isskyrus atvejus, kai s asmenys yra prziurimi arba juos apmoko asmuo, taksingas užju sauga.
• Vaikai turi buti prižiūrimi, kad nežaistú su prietaisu.

iues Nedekite užsideganciu, nailoniniu ar medziaginiu daiktu šalia ir/arba ant kompresoriaus.

• dalekalykite kompresoriaus su degiais skysciais ar tirpikliais. Valykite tik su dregnu audeklo gabaleliu jsitikinus, kad elektros kistukas istrauktas is maitinimo anotinklo.
• Kompresorius skirtas tiekti suspausta ora. Nenaudokite jo kitu duju suspaudimui.
• Suspaustasoras, pagamintas siou kompresoriumi, nenaudotinas farmacijos, maisto, lignoiniu sektoriuose ar oro balionu uzpildymui. Naudoant ora siems tikslams, jis turi buti specialiai apdorojamas (filtruojamas, sausinamas).

PRIVALOMA ZINOTI

• Sis kompresorius nera skirtas nepertraukiamam andarbui. Kad neperkaistu elektros variklis, kompresorius turi veikti su pertraukomis, kaip nurodyta ant kompresoriaus techniniu duomenu lenteles (pavyzdziui S3-25 reiskia 2,5 min darbo ir i7,5min pertrauka. Variklio perkaitimo atveju, suveiks temperaturos apsauga (integruota kompressoriuje), kuri automatiskai isjungs maitinima.
• Norint sklandziai paleisti kompresoriu po automatinio issijungimo nuo perkaitimo, be jau nurodytu operaciju, slegio reles mygtuka reikia misperjungti i pzicija "OFF", o po to vel i "ON" ir is naujo ijungti kompresoriu. (paragraphs 5.4).
• Kompresorius yra slégio relé su vožtuveliu, isleidžianciu ora veluojant užsidarymui ir, kuris palengvina variklio paleidima ir del to yra normala kai kelias sekundes iš tuscio bako snypsciaoras (Tik D 200/8/6 ir D 115/8/6 SIL).

• Visi kompressoriai turi apsaugini voztuva, kuris pradeda veikti tuo atveju, kai sugenda slegio rele.
• Norint prijungti pneumatini jranki prie zarnos, sujungtos su kompresoriumi, butina uzsukti išeinanciio is resiverio oro ventil arba reikia naudoti

greitjas jungtis, jungiancijs iranki su zarna.

• Naudojant suspausta ora, skirtingiems tiksams (nuputimas, pneumatiniai irankiai, lakavimas, plovimas naudojant plovimo skyscius ir t.t) reikia zinoti sauriytis atskiriems atvejams numatytu normatyvu.

2. SCHEmos ISDESTYMAS (pav. 1)

1. Korpuso gaubtas
2. Sleginis indas
3. Ratas
4. Atraminekojelé
5. Greito blokavimo mova (sureguliuotas suspaustas oras)
6. Slégio rodkliss (rodo dabartin indo slegi)
7. Slégio regulatorius
8. ON/OFF (jungti / ijsungti) jungiklis
9. Transportavimo rankena
10. Apsauginé sklendé
11. Drenozo sraigtas kondensato vandeniiui
12. Slégio rodiklis (rodo dabartini indo slégi)
13. Ašinis
14. Kamstis
15. Varztas
16. Verzle
17. Poverzlé

3. NAUDOJIMO SRITIS

Kompresorius yra skirtsas gaminti suspaustajrankiams, veikiantiems suspaustu oru.

1. Praşome jsidéméti, kad mūsūjranga neskirta naudoti reklamos, prekybos ar pramonés tikslams. Nauču mūsūjranga reklamai, prekybai arba pramonei, mūsū garantija nebus taikoma.

Iranga gali buti naudojama tik nurodytiems t Bet koksKitas naudojimas yra laikomas netinkamu naudojimu.Netinkamai naudojantirangapatnsaudotojas arba operatorius, bet ne gamintojas bus atsakingas uZ padaryta zala,traumas ir visss kitas pasekmes.

4. KOMPRESORIAUS MONTAVIMO NUODYMAI

• Patikrinkite ar masina po transportavimo n apgadinta. Jei pastebesite zala, nedelsiant susisiekite su kompresoriu pristaciusia jmone.
• Kompresorius turi buti pastatyas salia dirb vartojo.
• Venkite ilgu ori ir elektros tiekimo linju (ilgintuvu).
• Isitikinkite, kad jsiurbiamas oras yra sausas ir svarus.

• Nestatykite kompresoriaus nestabiliose ir dregn vietose.

• Kompresorius gali buti naudojamas tik tam skirtose vietose (gera ventiliacija ir tinkama temperatura nuo +5^ iki +40^ ). Tose patalpose negali buti dulkiu rugsci, garu, sprogiu arba degiu duju.

• Kompresorius yra sukurdas naudoti sausose patalpose. Draudžiama kompresoriu naudoti vietose, kuriose gali buti purškiamas vanduo.
• Pries pradedant darba su prietaisu, butina kompresoriaus pompoje patikrinti tepalu lygi.

5. SURINKIMAS IR PALEIDIMAS

Demesio!

Pries naudoant pirma karta, privalote prietaisa iki galo sumontuoti.

5.1 Ratu montavimas (pav. 3-5)

Sumontuokite ratus taip, kaip nurodyta 3, 4 ir 5 paveiksléliuose.

• Pav. 3a-3b: Ratu komplekto surinkimas - A versija Surinkinti paeiliui: a, b, c, d, e
  Pav. 4a-4b: Ratu komplekto surinkimas - B versija
  Pav. 5a-5b: Ratu komplekto surinkimas - C versija

5.2 Atraminés kojelés surinkimas (4 nuor.)

Atraminekojelé(gumine)turi buti surinkta kaip parodyta.
gavrev.

5.3 /tampa

Kompresorius yra aprupintas pagrindiniu kabeliu, su tikknelektros apsauganciu jungikliu. Sis jungiklis gali buti prijungiamas prie bet kurio 230V 50Hz lizdo,apsaugoto as 16 A saugikliu. Pries pradedami naudoti mašina jsitikinkite ar pagrindine srove atitinka srove, nurodyta jtamos lentelje. llgi jungiamieji kabeliai, ilgintuvai, kabeliu rites ir t.t. gali sumazinti elektros srove. Tai gali stabdyti variklj. Prie zemesnes nei +5^ temperaturos uusalusi variklio sistema gali neleisti paleisti variklj.

5.4 On / Off (ijungti / isjungti) jungiklis nčio (8 nuor.)

5.4.1 D 200/8/24 - D 200/10/24 (pav. 2a)
DN 200/10/xx - DN 230/10/xx (pav. 2c)
D 230/10/50 V (pav. 2d)

Norti jungti prietaisa, nustatyjungikli ON/OFF (8 nuor.) padeti I.

Norint isungti prietaisa, nustatyti jungikl nuor.) i padetj O.

ON/OFF skudureliu arba nupuskite nešvarumus bei dulkes suspaustuŽemo slégio oru.

5.4.2 D 200/8/6 - D 115/8/6 SIL (pav. 2b)

Kompresorius jjungiamas pastumiant raudona (8 nuor.) I padeti.

Norint isjungti kompresoriu, reikia pastumti jungikli (8 nuor.) I O padeti.

jungikl Reguliarai valykite jrengini drgnu skudureliu ir muilu. Nenaudokite valymo priemoniu ir tirpikliu; jie gali pazeisti jrenginio plastikines dalis. Saugokite, kad i renginio vidu neprateketu vanduo.

• Mes rekomenduojame jums iśvaltyi [renginius iś karto kai baigsite juos naudoti.

Regulariai valykite jrengin dregnu skudureliu ir muilu. Nenaudokite valymo priemoniu ir tirpikliu; jie gali pazeisti jrenginio plastikines dalis. Saugokite, kad i jrenginio vidu neprateketu vanduo.

• Pries valymo darbus privalote nuo kompresoriaus atjungti zaarna ir purskimo jrankius. Nevalykite kompresoriaus vandeniu arba tirpikliais.

5.5 Slégio reguliavimas

• Slegi galite reguliuoti naudodami ant skydelio esanti slegio regulatoriu (7 nuor.).
  Nustatytas slégis gali buti naudiojamas blokavimo movos. (5 nuor.).

is 6.2 Vandens kondensatas

5.6 Slégio jungiklio nustatymas

Slegio jungiklis yra nustatomas gamykloje.

5.6.1 D 200/8/6 - D 115/8/6 SIL - D 200/8/24

ljungtas slegis: 6 bar

I\$jungtas slegis: 8 bar

5.6.2 D 200/10/24 - DN 200/10/xx - DN 230/10/xx - D 230/10/50 V

ljungtas slegis: 8 bar

Isjungtas slegis: 10 bar

6. VALYMAS IR PrieziURA

Demesio!

Pries atlikdami prieziuros ir valymo darbus, isjunkite visus prietaisus.

Demesio!

Palaukite kol kompresorius visiskai atves. nudegtil

Demesio!

Pries atlikdami prieziuros ir valymo darbus, isleiskite visa ora is sleginio indo.

6.1 Valymas

• Apsaugos priemones laikykite kuo toliau nuonesvarumurirpurvo. Valykite jrangsu

Vandens kondensatas kiekviena Diana privalo buti isleidziamas atidarius drenozo kaistj (11 nuor.) (sleginio indo apacioje).

Démesio!

Sléginio indo vandens kondensatas gali tureti tepalo likuci. Ispilkite kondensato vandenj i saugias, aplinkai nekenkiancias vietas.

6.3 Apsauginis vožtuvas (10 nuor.)

Apsaugine sklendé sumontuota aukšciausiame leistiname sleginio indo lygyje. Draudziama reguliuoti apsaugine sklendé arba ištraukti jos kaišti. Norédami užtikrinti tinkama darba, kaskart ijunkite apsauginj vožtuva. Traukite zieda atitinkama参加会议, kol išgirsite išleidžiama suslégta ora. Tuomet zieda paleiskite.

6.4 Laikymas

Demesio!

Galite
Istraukite pagrindini kabeli is jungiklio, isdžiovinkite
Irengin ir kitus pneumatinius irankius. Isjunkite
kompresoriir isitikinkite, kadjis yra apsaugotas ir
joks pašalinis asmuo negales jo ijungti.

Demesio!

Kompresoriu laikykite tik sausose vietose,jis negali buti prieinamas pašaliniams asmenims.

TECNINÉS PRIEŽIÜROS INTERVALAI
FUNKCIJA	PO PIRMU 100 VALANDU	KAS 100 VALANDU
lsiurbiamo oro filtrlo valymas ir/arba filtruojançio elemento pakeitimas	•	•
Kondensato pašalinimas iš oro resiverio	Periodiškai ir baigus darba

7. ŠALINIMAS IR PERDIRBIMAS

Irankis ir jo priedai yra pagaminti is ivairiu medziagu, tokiu kaip metalas ir plastikas. Sugede prietaaisai turi buti paalinti i specialias, tokio tipo atliekoms skirts vietas. Apie tai teiraukites pardavejo arba miesto savivaldybes.

8. GALIMI SUTRIKIMAI IR VEIKSMAI JUOS PASALINTI

SUTRIKIMAS PriežASTIS VEIKSMAI
Kompresoruii nedirbant iš slégio relès vožtuvo pratekaoras.	Kontrolés vožtuvas, kuris del nusidévējimo ar nešvarumu, esančiμ ant izoliacinio sluoksnio, neatlieka teisingai savofunkcjos.	Atsukti kontrolés vožtuvo šešiakampę galvute, išvaltyi vidu ir specialu guminí diskelj (jei susidévējεs pakeisti). Věl užděti ir gerai prisukti.
Darbo našumosumažejimas. Dažni jsijungimai. Žemi slégio dydžiai.	Per didelis darbo našumas arba gali praděti kristi papildomos detalès ir/ arba vamzdeliai. Gali būti, kad užsikimšo jsurbimo filtras.	Suděti i vietas sujungimu detales. Išvaltyi arba pakeisti filtra.
Kompresorius sustoja ir po keletos minučiu automatiskai pradaede veikti.	lsijungia terminé apsauga; priežastis - perkaito variklis.	Išvaltyi oro praëjimo takus transporteryje. Išvedinti patalpas.
Kompresorius po keletos bandymu jsijungti, sustoja.	lsijungia terminé apsauga del variklio perkaitimo (kištuko atsjungimas darbo metu, menka maitinimo jtampa).	Pasp Austi jungimo-išjungimo jungikli. Išvedinti patalpa. Palaukti keleta minučiu ir kompresorius pasileis automatiskai.
Kompresorius nesustoja ir suveikia apsauginis vožtuvas.	Neregularius kompressoriaus veikimas arba sugedo slégio relè.	Ištraukti kištuka ir kreiptis i paslaugu centra.

Bet koksKitas remontas turi buti atliktas igaliotu Aptarnaujancios imones atstovu, naudoant tik originalias dalis. Savavaliskas kompresoriaus ardymas, remontavimas kelia pavoju, o suteikta garantija n galiojimo.
