KASUTUSJUHEND D 2301050V STANLEY

EST Kuulmis-, nagemis- ning hingamisteede kaitse on kohustuslik.

LV Obligata dzirdes, redzes un elpoanas celu aizsardziba

	F C		D		A min					bar PSI kg lb g
	HP kW l/min
D 200/8/6	1.5	1.1	6	180	6.35	220/240 - 50	5.5	3400	8	116	9	19.8	no
D 115/8/6 SIL	1	0.75	6	115	4.1	220/240 - 50	4	1450	8	116	15	33	no
D 200/8/24	1.5	1.1	24	180	6.35	220/240 - 50	5.5	3400	8	116	17	37.5	no
D 200/8/24 ECO	1.5	1.1	24	180	6.35	220/240 - 50	5.5	3400	8	116	17	37.5	no
D 200/10/24	1.5	1.1	24	180	6.35	220/240 - 50	5.5	3400	10	145	17	37.5	no
DN 200/10/24	1.5	1.1	24	180	6.35	220/240 - 50	5.5	3400	10	145	17	37.5	no
DN 230/10/24	2	1.5	24	220	7.7	220/240 - 50	6.5	3400	10	145	18	39.7	no
DN 200/10/50	1.5	1.1	50	180	6.35	220/240 - 50	5.5	3400	10	145	23	50.7	no
DN 230/10/50	2	1.5	50	220	7.7	220/240 - 50	6.5	3400	10	145	23	50.7	no
D 230/10/50 V	2	1.5	50	222	7.8	220/240 - 50	6.5	3400	10	145	25	55.1	no

1a

1b

1c

DN 200/10/24

DN 230/10/24

1d

DN 200/10/50

DN 230/10/50

1e

D 230/10/50 V

Hoidke käesolev kasutusjuhend alles, et saaksite seda tulevikus kasutada

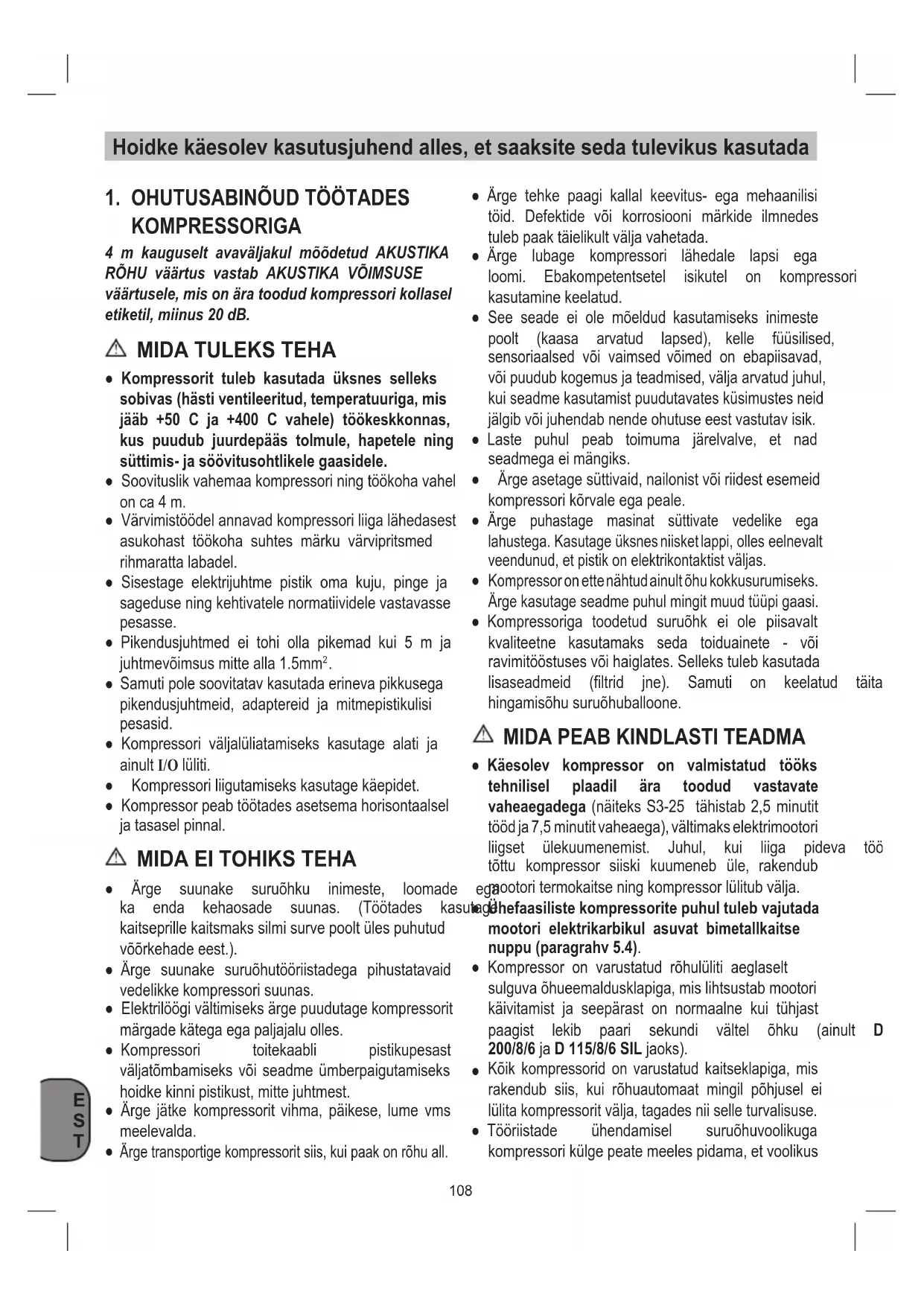

1. OHUTUSABINÖUD TÖÖTADES KOMPRESSORIGA

4 m kauguselt avaväljakul moödetud AKUSTIKA RÖHU vaärtus vastab AKUSTIKA VÖIMSUSE vaärtusele, mis on ára toodud kompressori kollasel etiketil, minus 20 dB.

MIDA TULEKS TEHA

• Kompressorit tuleb kasutada üksnes selleks sobivas (hasti ventileeritud, temperatuuriga, mis jäab +50 C ja +400 C vahele) toökeskkonnas, kus puudub juurdepääs tolmule, hapetele ning suttimis- ja sövitusohtlikele gaasidele.
• Soovituslik vahemaa kompressori ning tokoha vahel on ca 4 m.
• Värvimistödel annavad kompressori liiga lahedasest asukohast toökoha suhtes marku värvipritsmed rihmaratta labadel.
• Sisestage elektrijuhtme pistik omakuju, pinge ja sageduse ning kehtivatele normatiividele vastavasse pesasse.
• Pikendusjuhtmed ei tohi olla pikemad kui 5 m ja juhtmevoimsus mitte alla 1.5mm^2
• Samuti pole soovitatav kasutada erineva pikkusega pikendusjuhtmeid, adaptereid ja mitmepistikulisi pesasid.
• Kompressori valjaluliatamiseks kasutage alati ja ainult I/O luliti.
• Kompressori liigutamiseks kasutage käepidet.
• Kompressor peab toötades asetsema horisontaalsel ja tasasel pinnal.

MIDA EI TOHIKS TEHA

• Arge suunake suruohku inimeste, loomade ka enda kehaosade suunas. (Tootades kas kaitseprille kaitsmaks silmi surve poolt ules puhutud voorkehade eest.).
• Arge suunake suruohutoreiistadega pihustatavaid vedelikke kompressori suunas.
• Elektrilögi vältimiseks aritype puudutage kompressorit mängade kätega ega paljajalu olles.
• Kompressori toitekaabli pistikupesast valjatombamiseks voi seadme umberpaigutamiseks hoidke kinni pistikust, mitte juhtmest.
• Arge jatke kompressorit vihma, päikese, lume vms meevalda.

• Arge transportige kompressorit siis, kui paak on rohu all.

• Arge tehke paagi kallal keevitus-ega mehaanilisi toid.Defektide voi korrosiooni markide ilmnedestuleb paak taielikult valja vahetada.

• Arge lubage kompressori lahedale lapsi ega loomi. Ebakompetentsetel isikutel on kompressori kasutamine keelatud.
  See seade ei ole moeldud kasutamiseks inimestepoolt (kaasa arvatud lapsed), kelle fusilised, sensoriaalsed voi vaimsed voimed on ebapiisavad, voi puudub kogemus ja teadmised, valja arvatud juhul, kui seadme kasutamist puudutavates kusimustes neid jalgib voi juhendab nende ohutuse eest vastutav isik.
• Laste puhul peab toimuma järelvalve, et nad seadmega ei mangiks.
• Arge asetage suttivaid, nailonist voi riidest esemeid kompressori korvale ega peale.
• Arge puhistage masinat suttivate vedelike ega lahustega. Kasutage uksnes niisket lappi, olles eelnevalt veendunud, et pistik on elektrikontaktist valjas.
• Kompressor on ette nähtud ainult ðhu kokkusurumiseks.
  Arge kasutage seadme puhul mingit muud tüpi gaasi.
• Kompressoriga toodetud suruohk ei ole piisavalt kvaliteetne kasutamaks seda toiduainete - voi ravimitoostuses voi haiglates. Selleks tuleb kasutada lisaseadmeid (filtrid jne). Samuti on keelatud taita hingamisohu suruohuballoone.

MIDA PEAB KINDLASTI TEADMA

Kaesolev kompressor on valmistatud tooks tehnilisel plaadil ara toodud vastavate vaheaegadega (naiteks S3-25 tahistab 2,5 minutit todd ja 7,5 minutit vaheaega), valtimaks elektrimootori liigset ulekuumenemist. Juhul, kui liiga pideva too tottu kompressor siiski kuumeneb ulc, rakendub

egootori termokaitse ning kompressor lulitub valja.

taghefaasiliste kompressorite puhul tuleb vajutada mootori elektrikarbikul asuvat bimetallkaitse nuppu (paragraph 5.4).

• Kompressor on varustatud rohuluti aeglaselt sulguva oheemaldusklapiga, mis lihtsustab mootori käivitamist ja seepärast on normalne kui tühjast paagist lekib paari sekundi vältel öhku (ainult D 200/8/6 ja D 115/8/6 SIL jaoks).
• Koik kompressorid on varustatud kaitseklapiga, mis rakendub siis, kui rohuautomaat mingil pohjusel ei lulita kompressorit valja, tagades nii selle turvalisuse.
  Tööristade ühendamisel suruohuvoolikuga kompressori kulge peate meees pidama, et voolikus

vöib olla rohk. Lisaseadeldiste monteerimise ajal on rangelt kohustuslik katkestada ðhuvoo valjumine.

• Suruohu kasutamisel erinevatel ettenahtud

kasutamisjuhtudel (puhumine, pneumaatilised tooriistad, varvimine, pesemine vesilahustega jne.) tuleb tunda ja pidada kinni igat erijuhtu puudutavast normatiivist.

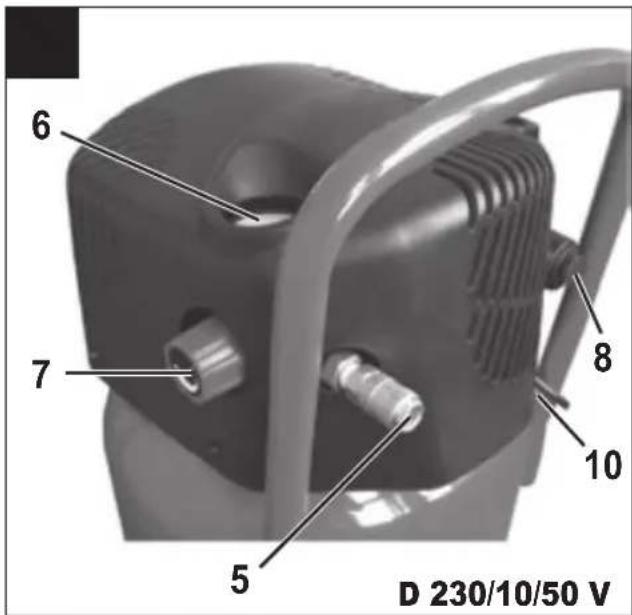

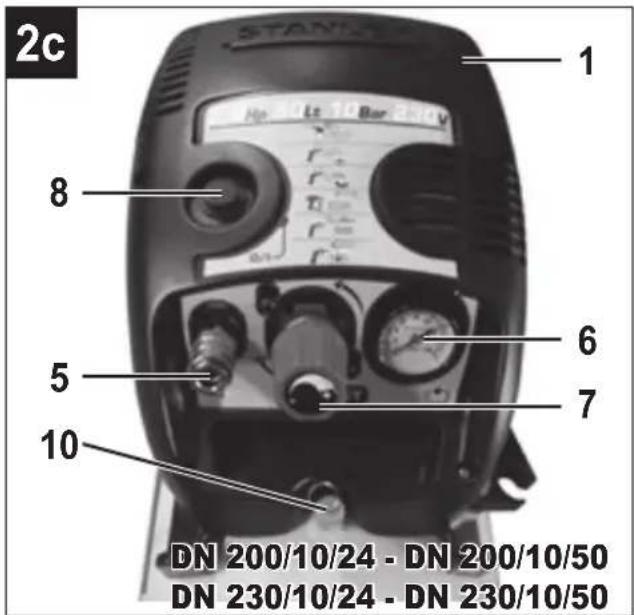

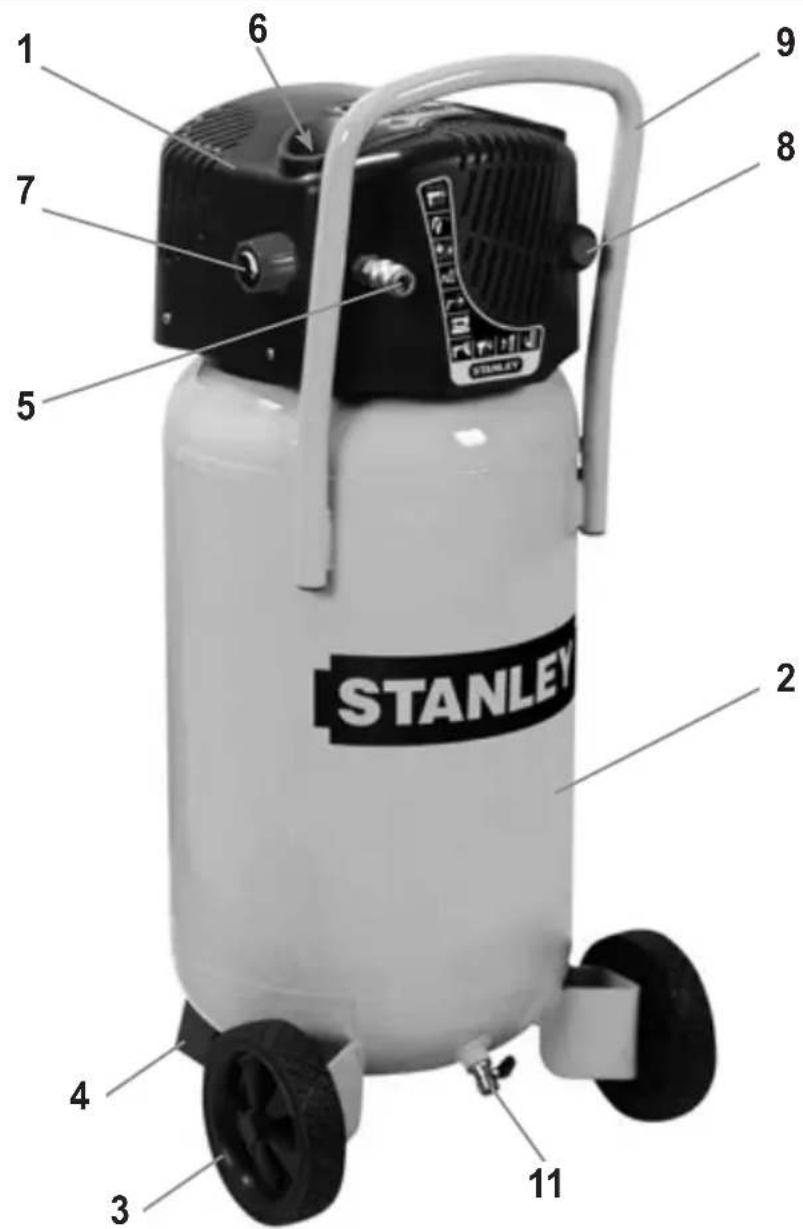

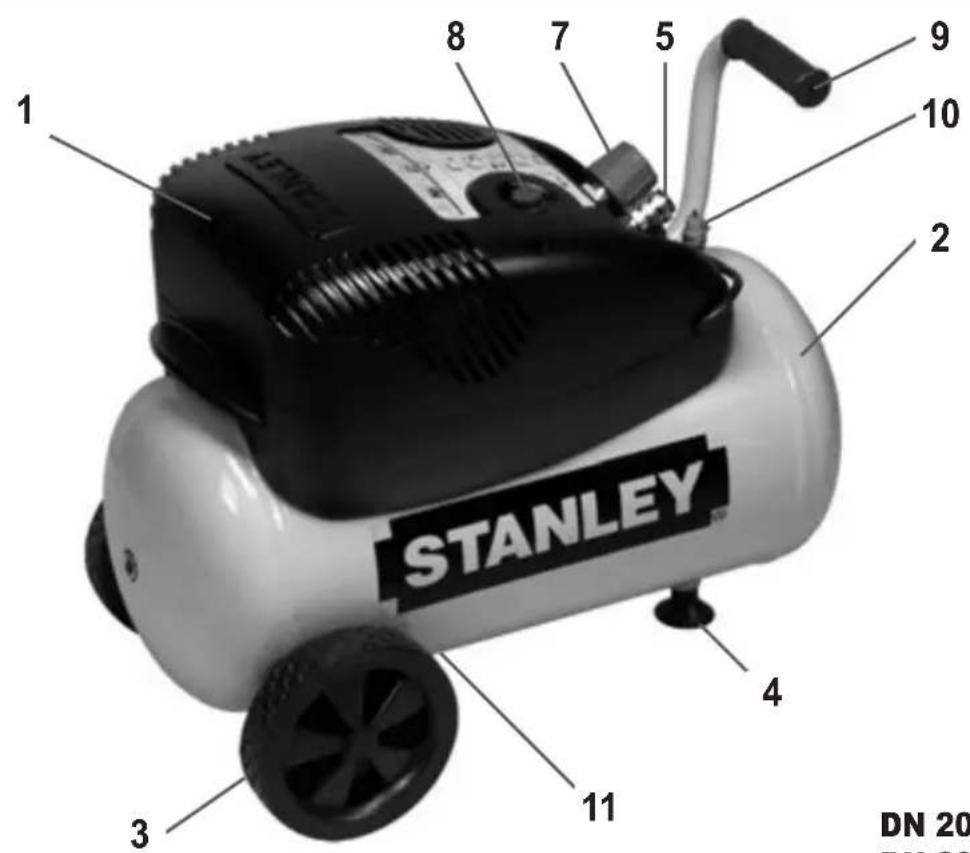

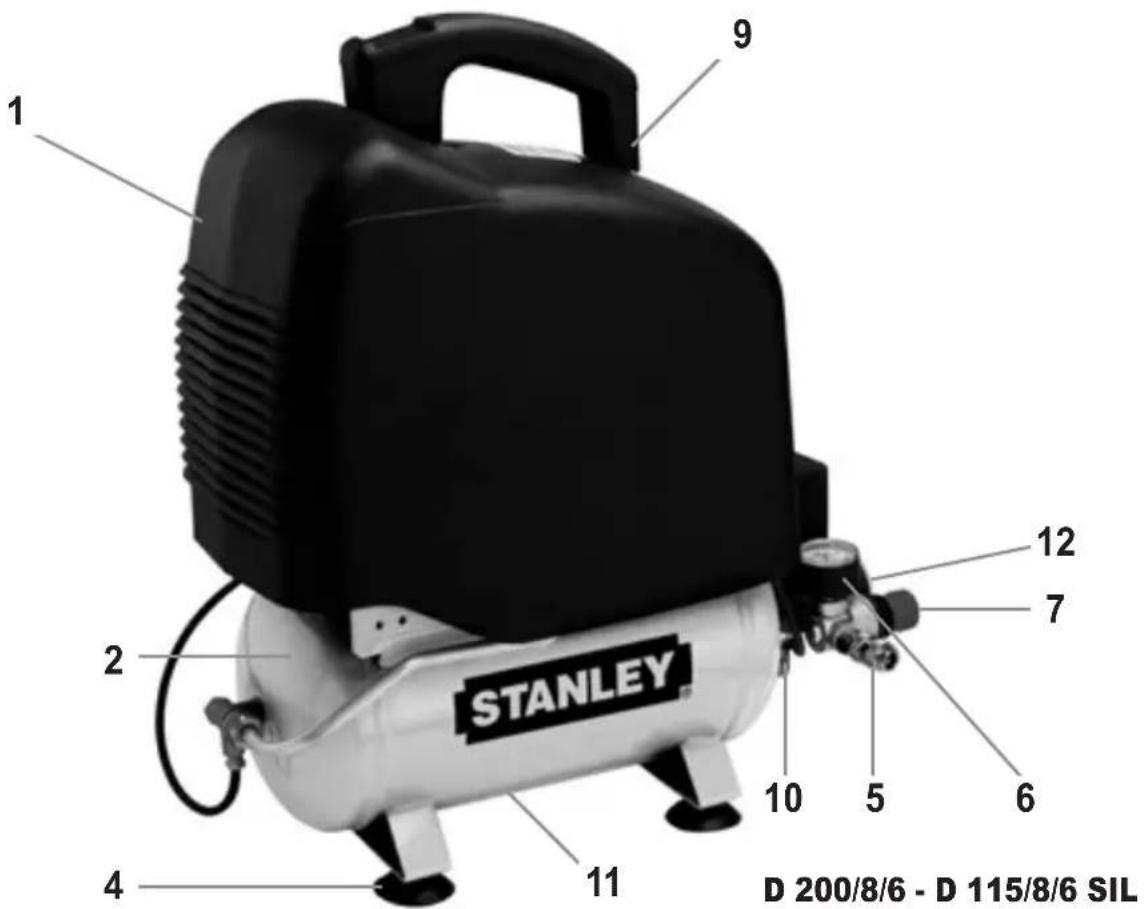

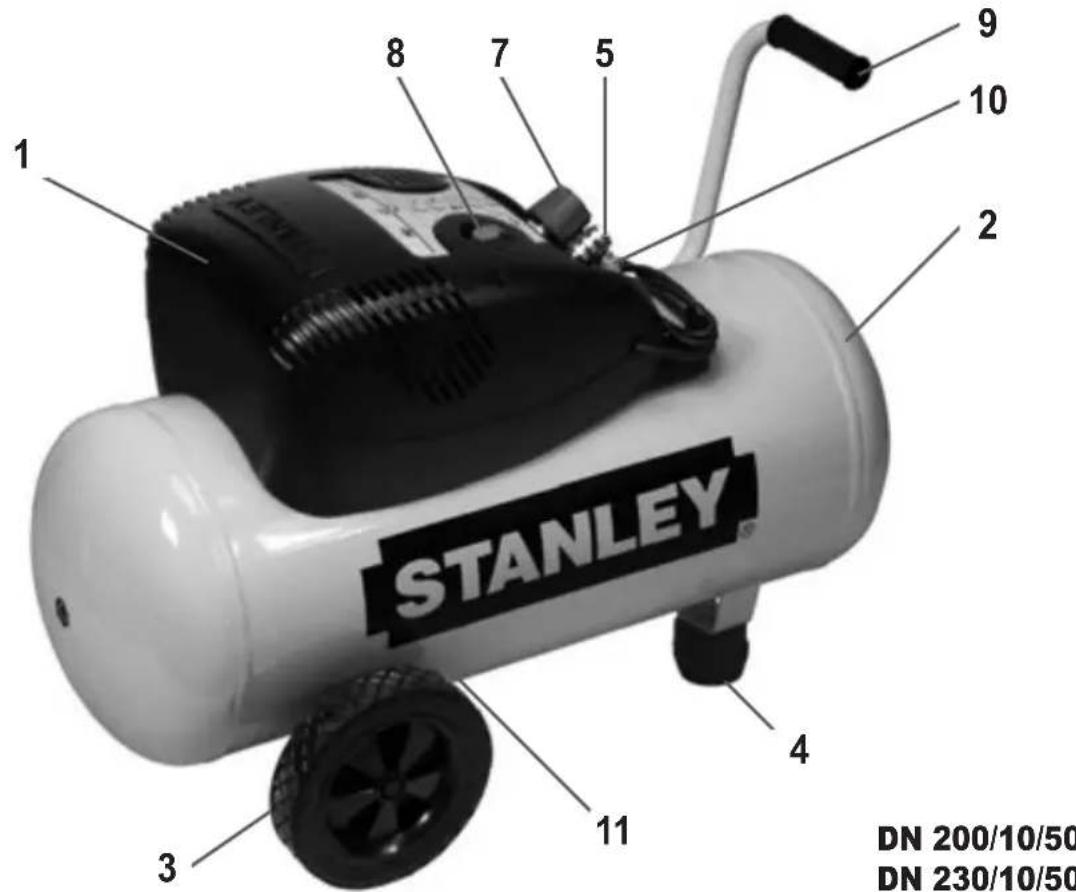

2. SEADME KIRJELDUS (joonis 1)

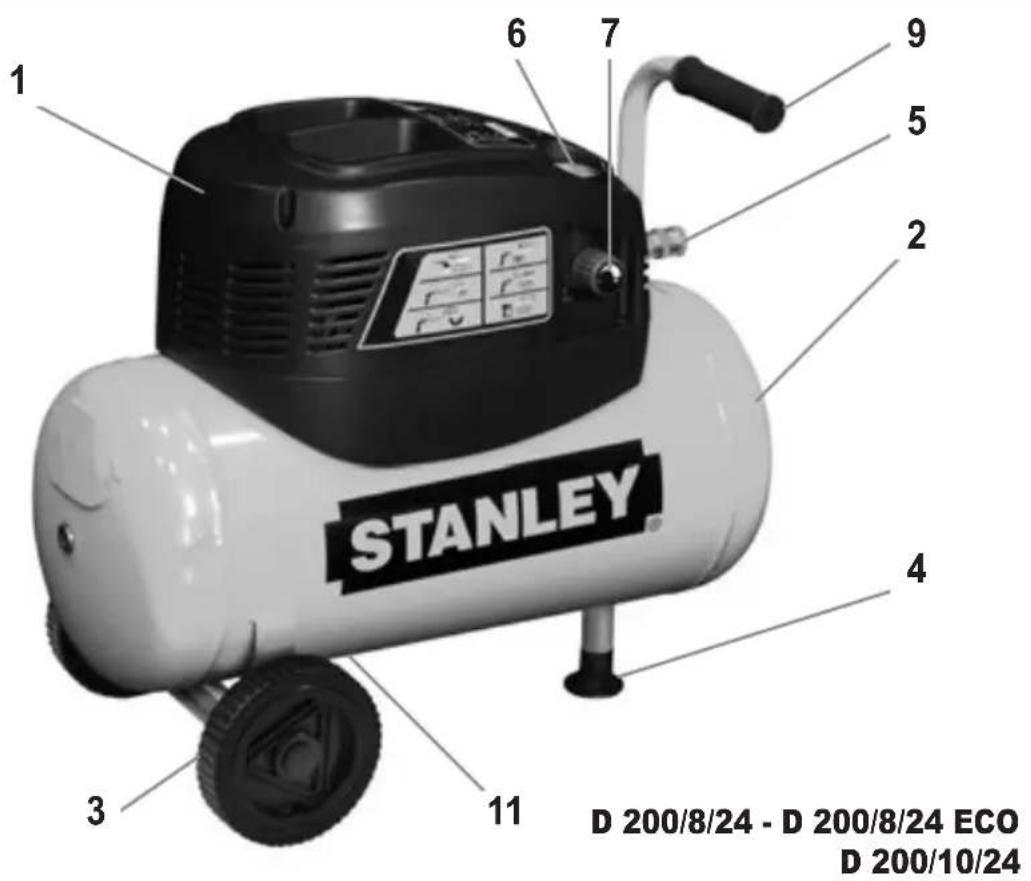

1. Vandikate
2. Paak
3. Ratas
4. Tugijalas
5. Kiirlitmik (reguleeritud suruohk)
6. Manomeeter (seadistatud surve nait)
7. Rohuregulaator
8. Toiteluliti
9. Transpondikaeptide
10. Kaitseventiil
11. Kondensaadi väljalaskerkork
12. Manomeeter (Paagi surve nait)
13. Telg
14. Kork
15. Polt
16. Mutter
17. Seib

3. KASUTUSVALDKOND

Kompressor on elle nachtud suruohu tootmiseks suruohutööristade jaoks.

Vötke palun arvesse, et meie seadmed ei ole konstrueeritud ettevötluses, käsitöünduses ega toöstuses kasutamise otstarbel. Me ei anna garantiiid, kui seadet kasutatakse ettevötluses, käsitöünduses voi toöstuses jt sarnastel tegevusaladel.

Masinat võib kasutada ainult sihipärasel otsta lgasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja.

• Kontrollige, kas seadmel on transpondikahjus Teavitage voimalikest kahjustustest koheselt transpondiettevotet, mille kaudu kompressor tarniti.
• Kompressor tuleb üles seada tarbija lahedusse.
  Vältridge pikki ohuvoolikuid ja pikki toitejuhtmeid (pikendusjuhet).
• Hoolitsege selle eest, et sisseimetav ohk oleks kuiv ja tolmuvaba.
• Arge pange kompressorit üles niiskesse voi marga ruumi.
• Kompressorit vöib käitada ainult sobivates rumides

(hasti ventileeritud, temperatuurd +5^ kuni ^ C) . Ruumis ei tohi olla tolmu, happeid, aure ega. plahvatavail voi suttivaid gaase.

• Kompressor sobib kuivades ruumides kasutamiseks. Seadet ei tohi kasutada kohtades, kus tootatakse veepihustiga.
• Enne kasutuselevottu tuleb kontrollida kompressori pumba olitaset.

5. MONTAAŽ JA KASUTUSELEVÖTT

Tahelepanu!

Seade tuleb enne kasutuselevottu taiilikult kokku panna!

5.1 Rataste paigaldamine (joonistel 3-5)

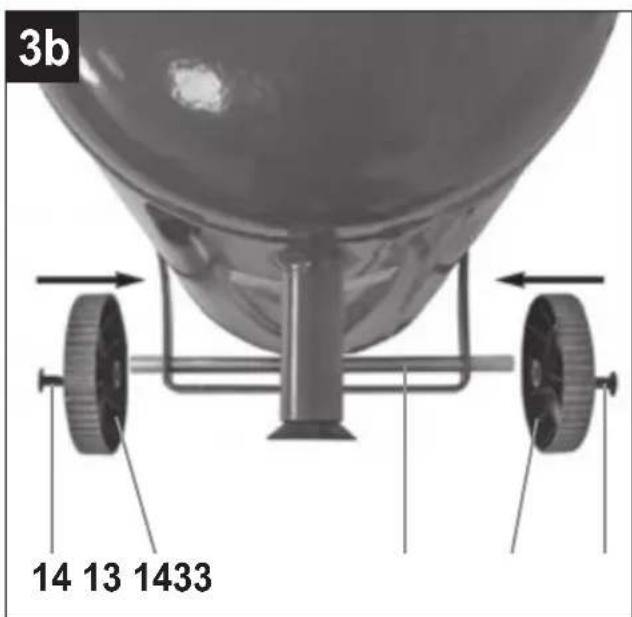

Kaasasolevad rattad tuleb paigaldada vastavalt joonisele 3,4 ja 5.

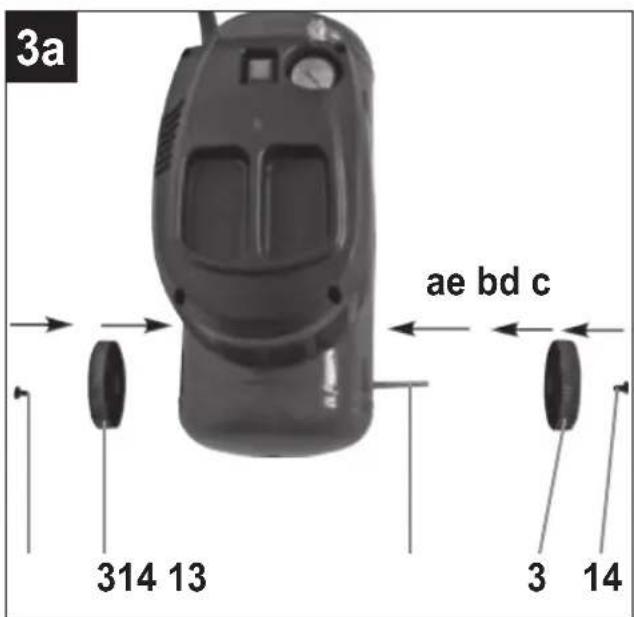

• Joon. 3a - 3b: rataste komplekti monteerimine - A versione Monteerida järestikku: a, b, c, d, e

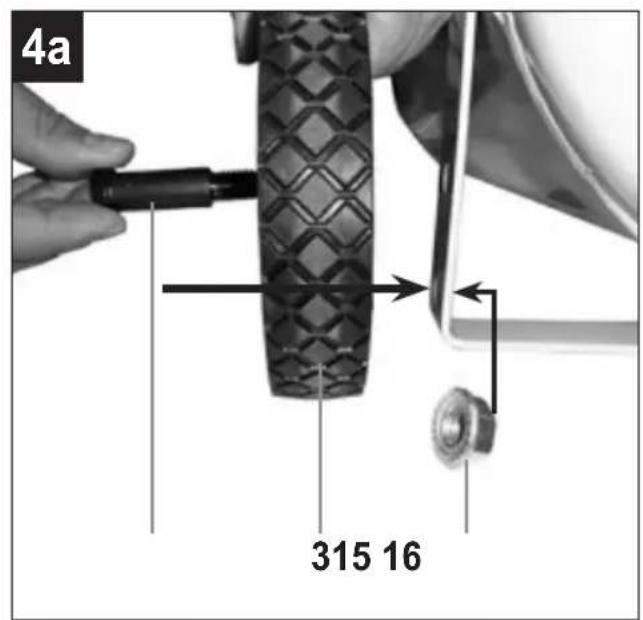

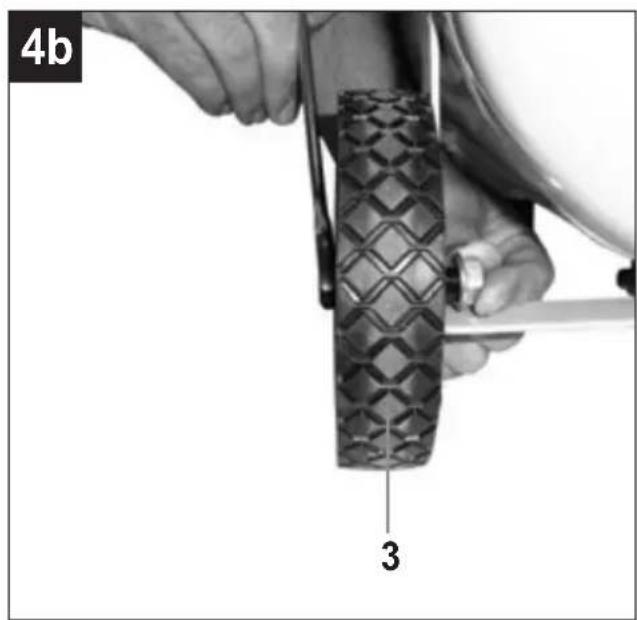

• Joon. 4a - 4b: rataste komplekti monteerimine - B version

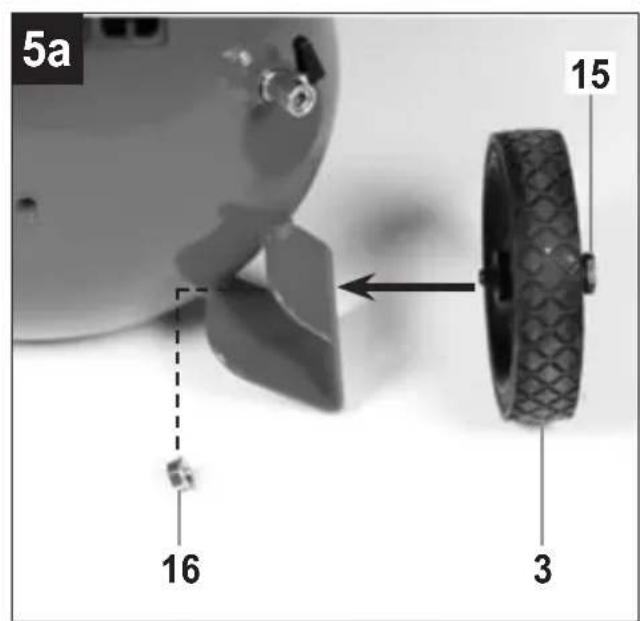

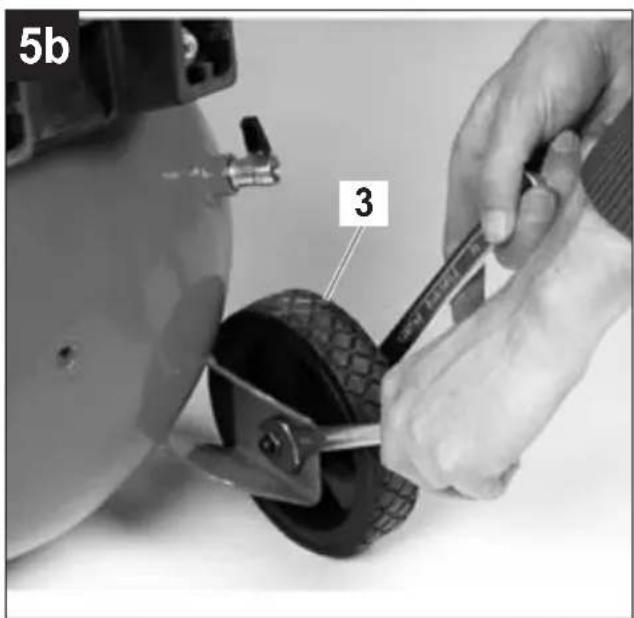

• Joon. 5a - 5b: rataste komplekti monteerimine - C version

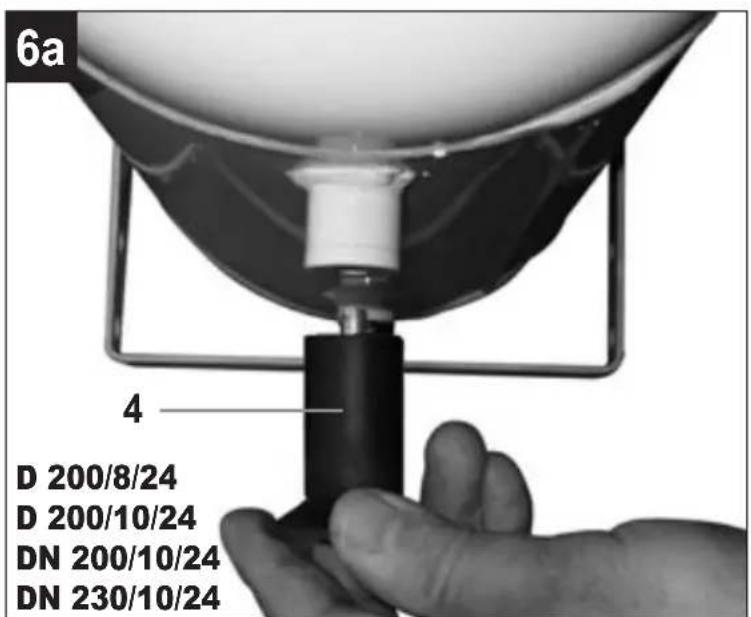

5.2 Tugijalase paigaldamine (viite 4)

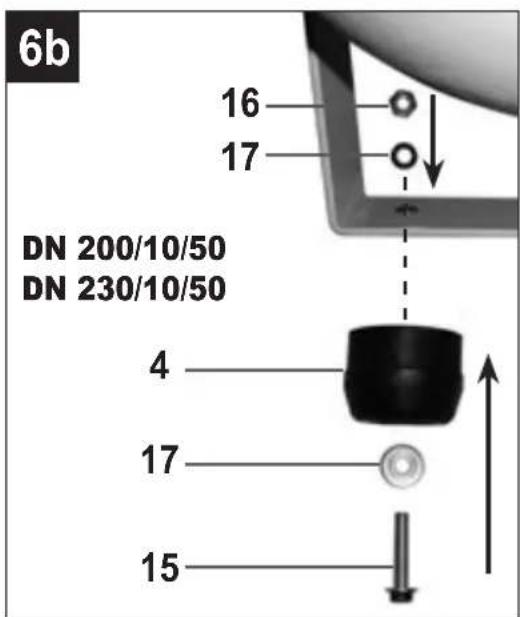

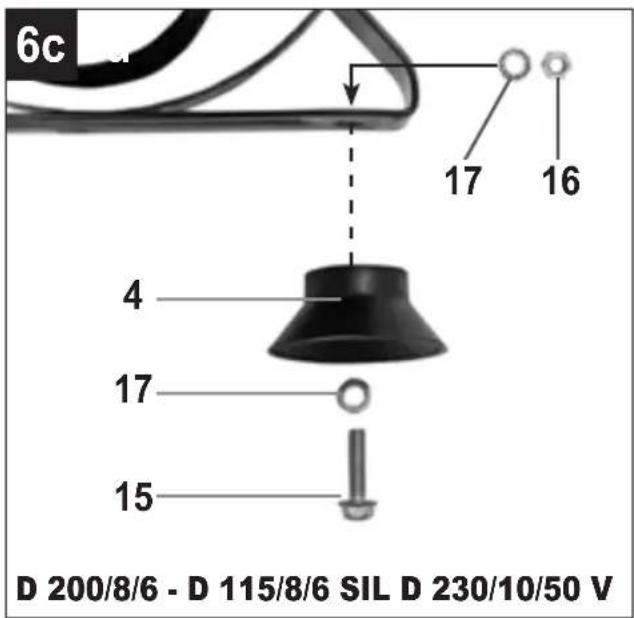

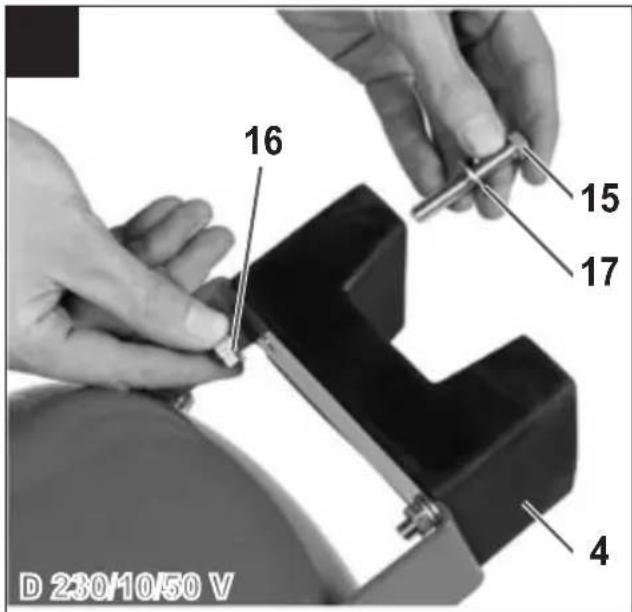

Tugijalas (kummist) peab olemamonteeritud vastavalt joonisele 6.

mingit Vorguuhendus

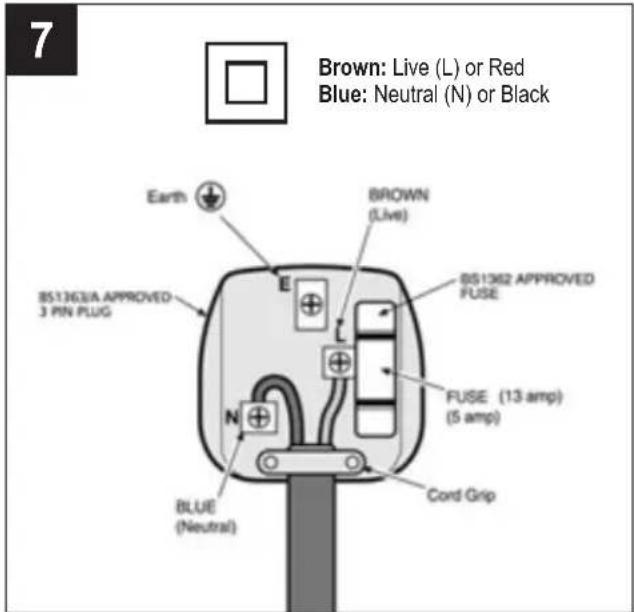

Kompressori toitejuhe on varustatud maandusega pistikuga. Selle voib ühendada igasse 230V 50 Hz haandusega pistikupessa, mille kaitse on 16 A. Enne kasutuselevottu veenduge, et vorgupinge vastab masina andmesildil toodud toöpingele. Pikad toitejuhtmed, pikendusjuhtmed, kaabitrumlid jms pohjustavad pingelangust ja voivad mootori käivitumist takistada. Temperatuuridel alla +5^ hairib mootori käivitamist

5.4 Toiteluliti (viite 8)

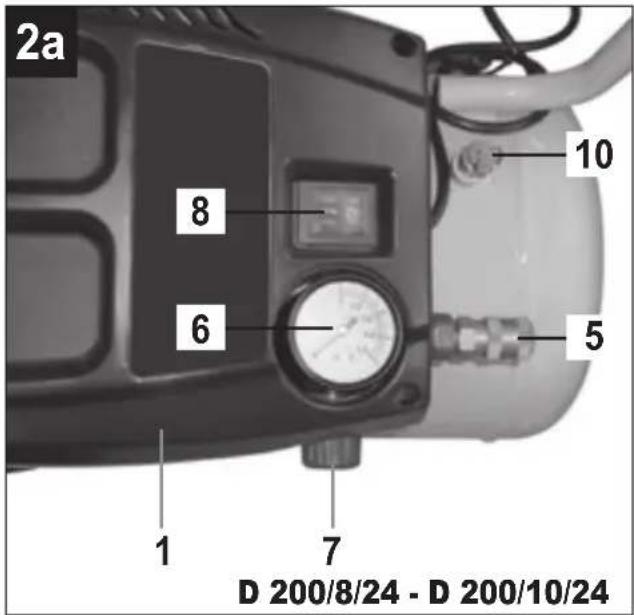

5.4.1 D 200/8/24 - D 200/10/24 (joonis 2a) DN 200/10/xx - DN 230/10/xx (joonis 2c) D 230/10/50 V (joonis 2d)

Seadme käivitamiseks vii ON/OFF luliti (viite 8) asendisse I.

Seadme valja lulitamiseks vii ON/OFF luliti (viite 8) asendisse O.

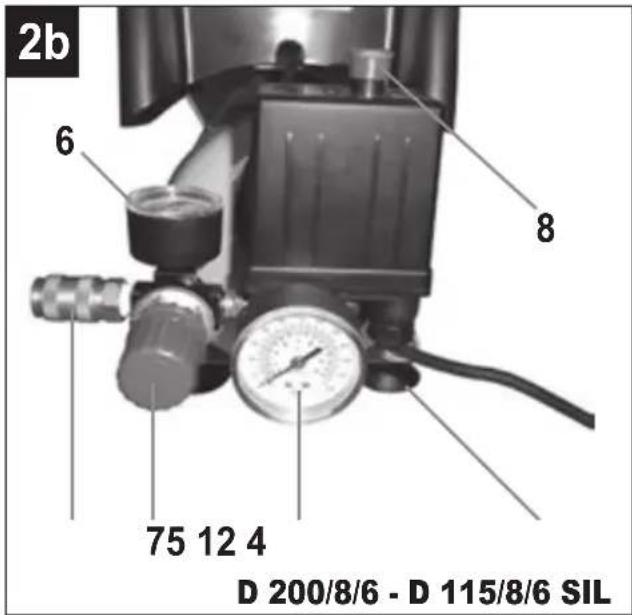

5.4.2 D 200/8/6 - D 115/8/6 SIL (joonis 2b)

Kompressor käivitatakse tommates punast nuppu (viite 8) I asendisse.

Kompressori valja lilitamiseks tuleb vajutada punane nupp (viite 8) O asendisse.

5.5 Rōhu seadistamine

• Rōhu saab seadistada manomeetri (viite 6) kūljesasuva rohuregulaatoriga (viite 7).
• Seadistatud rohku saab kiiruhendusest (viite 5).

Enne igat puhastus- ja hooldustöd tommake pistik pistikupesast välja.

Tahelepanu!

Oodake kuni kompressor on täesti maha jahtunud! Pöletusoht!

Tahelepanu!

Enne koiki puhasus- ja hooldustoid tuleb paak rohu alt vabastada.

6.1 Puhastamine

• Hoidke kaitseseadeldised nii tolu-jamustusevabad kui voimalik. Puhkke seadetpuhta lapiga voi kasutage madala survegasuruohku.
• Soovitame seadet pärast iga kasutamist kohepuhastada.
• Puhastage seadetkorraparaseltniiskelapijavahese

vedelseebebiga. Arge kasutagepuhastusvahendeid voi lahusteid; need voivadkahjustada seadme plastdetaile. Arvestagesellega, et seadmesisemusattei tohi vett sattuda.
- Ennepuhastamisttulebvoolikjapihustikompressori kuljest ara votta. Kompressorit ei voipuhastada vee, lahustite vms-ga.

6.2 Kondensvesi

Paagi kondensvesi sisaldab olijäke. Viige kondensvesi keskkonnateadlikult vastavasse kogumiskohta.

6.3 Kaitseventiil (viite 10)

Kaitseventiil on seadistatud paagi suurimale lubatud rohule. Kaitseventiili ei tohi reguleerida ja selle plommi ei tohi eemaldada. Et kaitseventiil vajadusel oigesti funktsioneeriks, tuleb seda aeg-ajalt rakendada. Tommake rongast nii tugevasti, et suruohk valjub kuuldavalt. Seejarel laske rongas lahti.

6.4 Hoistamine

Tähelepanul

Tömmake vorgupistik pistikupesast, laske seadmestja kõigist ühendatud suruohuriistadest ohk valja. Pange kompressor nii, et körvalised isikud ei saakseda loata kasutada.

Tähelepanu!

Hoidke kompressorit ainult kuivas ja körvalistele isikutele ligipäasmatus kohas. Arge kallutage, hoidke ainult pustiasendis!

7. JÄATMEKÄITLUS JA TAASKASUTUS

Kompressor ja selle tarvikud koosnevaderinevatestmaterialidest, nagu nt metall ja plastmass. Viigekatkised detailid spetsiaalsessekogumiskohta. Uurige jarele erikauplusest voikohalikustomavalitsusest!

HOOLDUSE INTERVALLID
FUNKTSIOON	PEALE ESIMEST 100 TUNDI	IGA 100 TUNNI JÄREL
Sisselaske filtri puhastamine ja/vöi filtreriva elemendi väljavahetamine	●	●
Paagi tühjendamine kondensaadist	Periodiliselt ja:töö loppedes

8. VEAD JA NENDE KÖRVALDAMINE

VIGA PÖHJUS TEGEVUS
Kompressor ei toöta, röhulūliti klapist imbub välja öhku	Tagasilöögiklapp ei teosta öieti omafunktsioone seoses kulumise või mustusega isolatsioonikihil	Keerake lahti tagasilöögiklapi kuusnurkne pea, puhistage sisu ja spetsiaalsest kummist røngas (kui on kulunud, siis vahetage välja). Pange peale tagasi ja keerake Hästi kinni.
Tööproduktiivsuse vähenemine. Sagedad sisselūlitumised. Madalad röhusuurused	Nõukse liiga suurt tõötulemit. Lekked torudest või tienditest .Voimalik, et on umbes öhufilter	Vahetage välja ühenduste tihendid. Puhastage või vahetage välja filter.
Kompressor jääb seisma ja hakkab paari minuti pärast automaatsett tõle	Lülitub sisse termokaitse; põhjus - mootor kuumenes üle	Puhastage konveieri öhu LABukäigurajad. Tuututage ruumi.
Kompressor jääb peale paari sisselūlitumiskatset seisma	Seoses mootor ülekuumenemisega (pistiku eemaldamine tõi ajal, halb toitepinge) lülitub sisse termokaitse	Vajutage sisse-väljalūlitamise lülitit. Tuulutage ruum. Oodake mõned minutid ja kompressor käivitub automaatsett.
Kompressor ei jää seisma ja käivitub ohutusklapp	Kompressori ebaregulaarne tõö või rikkis röhurlūliti	Tõmmake pistik välja ja põörduge teeninduskeskusesse.

Ulejäänud kompressoriga seotud remonditödeks tuleb ühendust votta valmistaja poolt volitatus hooldusfirmaga. Omavoline demontaaž voib muuta garantitiingimusi.
