MANUAL DE UTILIZADOR Oasys 1 Evo CHICCO

SMALTIMENTO DEL PRODOTTO

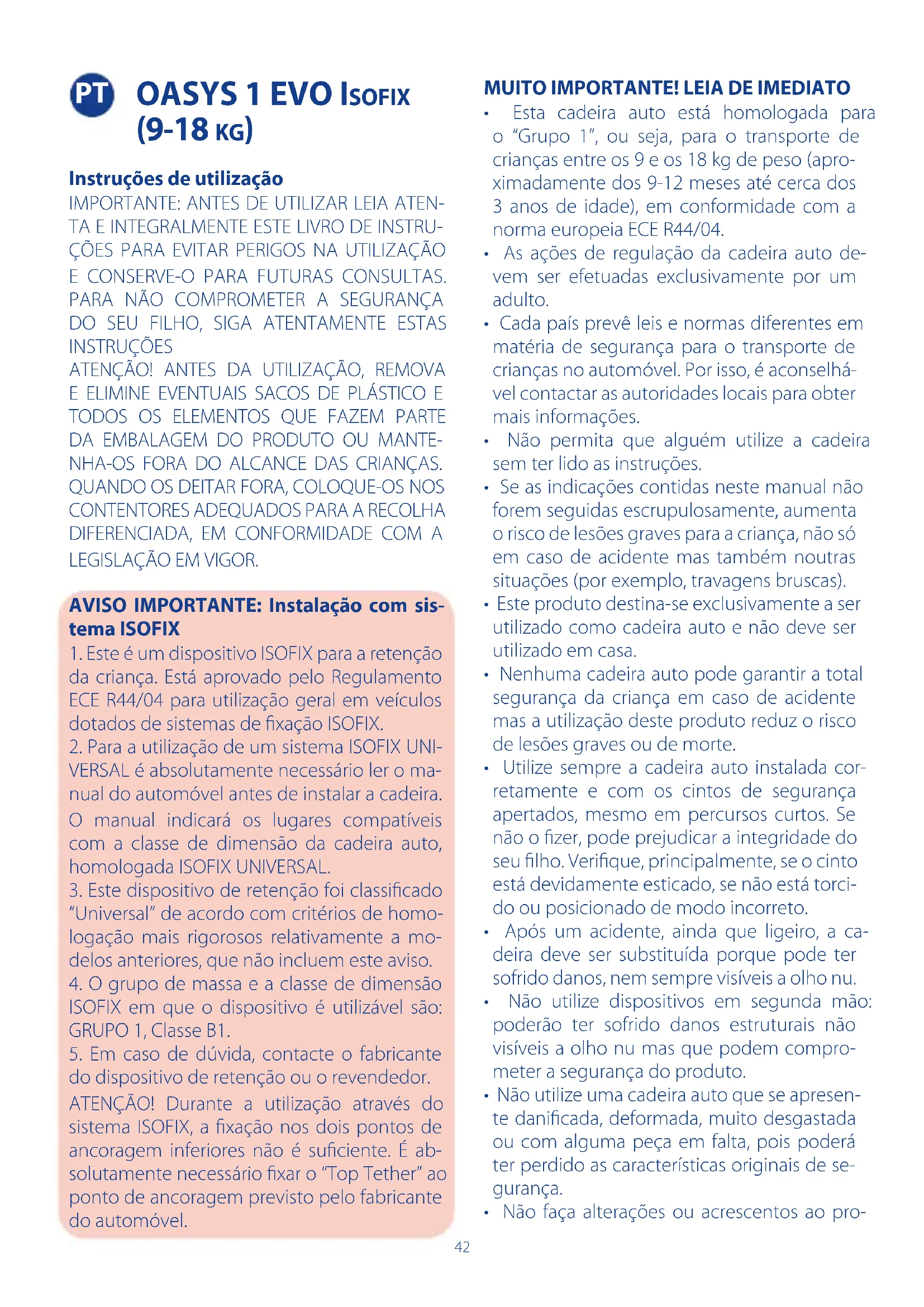

Instruções de utilização

IMPORTANTE: ANTES DE UTILIZAR LEIA ATENTA E INTEGRALMENTE ESTE LIVRO DE INSTRUÇÕES PARA EVITAR PERIGOS NA UTILIZAÇÃO E CONSERVE-O PARA FUTURAS CONSULTAS. PARA NÃO COMPROMETER A SEGURANÇA DO SEU FILHO, SIGA ATENTAMENTE ESTAS INSTRUÇÕES

ATENÇÃO! ANTES DA UTILIZAÇÃO, REMOVA E ELIMINE EVENTUAIS SACOS DE PLÁSTICO E TODOS OS ELEMENTOS QUE FAZEM PARTE DA EMBALAGEM DO PRODUTO OU MANTENHA-OS FORA DO ALCANCE DAS CRIANÇAS. QUANDO OS DEITAR FORA, COLOQUE-OS NOS CONTENTORES ADEQUADOS PARA A RECOLHA DIFERENCIADA, EM CONFORMIDADE COM A LEGISLAÇÃO EM VIGOR.

AVISO IMPORTANTE: Instalação com sistema ISOFIX

1. Este é um dispositivo ISOFIX para a retenção da criança. Está aprovado pelo Regulamento ECE R44/04 para utilização geral em veículos dotados de sistemas de fixação ISOFIX.
2. Para a utilização de um sistema ISOFIX UNIVERSAL é absolutamente necessário ler o manual do automóvel antes de instalar a cadeira. O manual indicará os lugares compatíveis com a classe de dimensão da cadeira auto, homologada ISOFIX UNIVERSAL.
3. Este dispositivo de retenção foi classificado "Universal" de acordo com critérios de homologação mais rigorosos relativamente a modelos anteriores, que não incluem este aviso.
4. O grupo de massa e a classe de dimensão ISOFIX em que o dispositivo é utilizável são: GRUPO 1, Classe B1.
5. Em caso de dúvida, contacte o fabricante do dispositivo de retenção ou o revendedor.
   ATENÇÃO! Durante a utilização através do sistema ISOFIX, a fixação nos dois pontos de ancoragem inferiores não é suficiente. É absolutamente necessário fixar o "Top Tether" ao ponto de ancoragem previsto pelo fabricante do automóvel.

MUITO IMPORTANTE! LEIA DE IMEDIATO

• Esta cadeira auto está homologada para o "Grupo 1", ou seja, para o transporte de crianças entre os 9 e os 18 kg de peso (aproximadamente dos 9-12 meses até cerca dos 3 anos de idade), em conformidade com a norma europeia ECE R44/04.
• As ações de regulação da cadeira auto devem ser efetuadas exclusivamente por um adulto.
• Cada país prevê leis e normas diferentes em matéria de segurança para o transporte de crianças no automóvel. Por isso, é aconselhável contactar as autoridades locais para obter mais informações.
• Não permita que alguém utilize a cadeira sem ter lido as instruções.
• Se as indicações contidas neste manual não forem seguidas escrupulosamente, aumenta o risco de lesões graves para a criança, não só em caso de acidente mas também noutras situações (por exemplo, travagens bruscas).
• Este produto destina-se exclusivamente a ser utilizado como cadeira auto e não deve ser utilizado em casa.
• Nenhuma cadeira auto pode garantir a total segurança da criança em caso de acidente mas a utilização deste produto reduz o risco de lesões graves ou de morte.
• Utilize sempre a cadeira auto instalada corretamente e com os cintos de segurança apertados, mesmo em percursos curtos. Se não o fizer, pode prejudicar a integridade do seu filho. Verifique, principalmente, se o cinto está devidamente esticado, se não está torcido ou posicionado de modo incorreto.
• Após um acidente, ainda que ligeiro, a cadeira deve ser substituída porque pode ter sofrido danos, nem sempre visíveis a olho nu.
• Não utilize dispositivos em segunda mão: poderão ter sofrido danos estruturais não visíveis a olho nu mas que podem comprometer a segurança do produto.
• Não utilize uma cadeira auto que se apresente danificada, deformada, muito desgastada ou com alguma peça em falta, pois poderá ter perdido as características originais de segurança.
• Não faça alterações ou acrescentos ao pro-

duto sem aprovação do fabricante. Não instale acessórios, peças de substituição ou componentes não fornecidos e aprovados pelo fabricante, para utilizar com a cadeira auto.

- Não coloque objetos, por exemplo, almofadas ou mantas entre a cadeira auto e o banco do automóvel ou entre a criança e a cadeira auto: em caso de acidente, a cadeira auto poderá não funcionar corretamente.

- Certifique-se de que não se encontram objetos entre a cadeira auto e o banco do automóvel ou entre a cadeira auto e a porta do automóvel.

- Certifique-se de que os bancos do automóvel (dobráveis, rebatíveis ou giratórios) estão fixados corretamente.

- Certifique-se de que não são transportados, em particular na prateleira de trás, no interior do veículo, objetos ou bagagens que não tenham sido fixados ou colocados de forma segura: em caso de acidente ou travagem brusca, poderão ferir os passageiros.

- Não permita que as crianças brinquem com componentes ou partes da cadeira auto.

- Nunca deixe a criança sozinha no automóvel, pode ser perigoso!

- Não transporte mais do que uma criança de cada vez na cadeira auto.

- Certifique-se de que todos os passageiros do automóvel utilizam o cinto de segurança, não só para a sua própria segurança, mas também porque durante a viagem, em caso de acidente ou travagem brusca, podem ferir a criança.

- ATENÇÃO! Durante as operações de regulação da cadeira, certifique-se de que as partes móveis da cadeira auto não entram em contacto com o corpo da criança.

- Quando o veículo estiver em movimento, se necessitar de efetuar qualquer operação de regulação relativa à cadeira auto ou ao posicionamento da criança, pare o veículo num local seguro.

- Certifique-se regularmente de que a criança não abre o fecho do cinto de segurança e de que não manipula a cadeira auto ou qualquer componente da mesma.

- Durante a viagem, evite dar à criança alimentos como chupa-chupas, gelados ou outros

alimentos com pauzinho pois, em caso de acidente ou travagem brusca, poderão feri-la.

• Em viagens longas faça paragens frequentes. A criança cansa-se facilmente quando está na cadeira auto e precisa de se mexer. Faça a criança entrar e sair do carro pelo lado do passeio.
• Não remova as etiquetas nem as marcas do produto.
• Evite uma exposição prolongada da cadeira auto ao sol: pode provocar alteração de cor nos materiais e tecidos.
• Se o veículo tiver ficado parado ao sol, inspe-cione cuidadosamente a cadeira auto, antes de sentar a criança; algumas partes poderão estar excessivamente quentes. Nesse caso, deixe-as arrefecer antes de sentar a criança, de modo a evitar queimaduras.
• Mesmo quando não transportar a criança, a cadeira auto deve estar presa com as fixações ISOFIX e Top Tether ou então deve ser guardada no porta-bagagem. Se a cadeira auto não estiver fixada corretamente, pode constituir um perigo para os passageiros, em caso de acidente ou travagem brusca.
• A Sociedade Artsana declina qualquer responsabilidade pelo uso impróprio do produto e por uma utilização diferente da indicada nestas instruções.

INSTRUÇÕES DE UTILIZAÇÃO

• Componentes
• Limitações e requisitos de utilização relativos ao produto e ao banco do automóvel
• Instalação da cadeira auto com Sistema Isofix - preparação para a instalação

- instalação da cadeira auto

- instalação do Top Tether

•Desmontagem

• Colocação da criança na cadeira auto
• Como tirar a criança da cadeira auto
• Regulação do apoio de cabeça e do cinto
• Regulação da inclinação da cadeira
• Manutenção

- limpeza do revestimento

• Verificação da integridade dos componentes
• Conservação do produto
• Eliminação do produto

COMPONENTES (Fig. 1-2-3-4-5)

Fig. 1 (Frente)

A. Almofada do apoio de cabeça
B. Protetores dos ombros
C. Cinto da cadeira auto
D. Botão de regulação do cinto
E. Correia de regulação do cinto
F. Fecho de bloqueio/abertura do cinto
G. Revestimento
H. Correia separadora de pernas acolchoada
I. Base da cadeira auto
J. Estrutura da cadeira
K. Manípulo de desbloqueio do sistema ISO-FIX
L. Patilha de regulação da reclinação

Fig. 2 (Trás)

M. Botão de regulação do apoio de cabeça
N. Etiqueta de homologação
O. Conectores ISOFIX
P. Top Tether
Q. Bolsa para o manual de instruções

Fig. 3 (Lado)

R. Etiquetas com instruções de instalação
S. Sistema ISOFIX

Fig. 4 (Sistema ISOFIX em detalhe)

T. Conectores
U. Tampas protetoras
V. Botões de desbloqueio
W. Indicadores de bloqueio

Fig. 5 (TOP TETHER em detalhe)

AA. Correia
BB. Regulador
CC. Indicador de tensionamento
DD. Gancho

LIMITAÇÕES E REQUISITOS DE UTILIZAÇÃO RELATIVOS AO PRODUTO E AO BANCO DO AUTOMÓVEL

ATENÇÃO! Respeite escrupulosamente as seguintes limitações e requisitos de utilização relativos ao produto e ao banco do automóvel, pois caso contrário a segurança da criança será comprometida.

• O peso da criança deverá ser entre 9 e 18 Kg.
• A cadeira auto deve ser instalada com o siste-

ma ISOFIX nas posições indicadas no manual de utilização do automóvel.

ATENÇÃO! Se o manual do automóvel permitir a instalação ISOFIX da cadeira auto no banco da frente, para maior segurança, é aconselhável recuar o mais possível o banco do automóvel, tendo em consideração a presença de outros passageiros no banco de trás, e colocar o encosto para a posição mais vertical. Se o banco da frente estiver equipado com airbag frontal, não deve instalar a cadeira auto neste lugar. No caso de instalação em qualquer banco protegido com airbag, consulte sempre o manual de instruções do automóvel.

INSTALAÇÃO DA CADEIRA AUTO COM SISTEMA ISOFIX

Preparação para a instalação

1. Puxe para fora o manípulo (K) de desbloqueio do sistema ISOFIX (Fig.6).
2. Mantendo o manípulo para fora, extraia COMPLETAMENTE o sistema ISOFIX pela parte de trás do encosto (Fig.7). Certifique-se de que o sistema sai até ao fim.
3. Empurre para dentro os dois botões vermelhos (V) dos conectores ISOFIX (Fig.8) e remova as duas tampas protetoras (U) (Fig.9).
4. Coloque as duas tampas nas aberturas específicas situadas entre a base e a cadeira, depois de reclinar completamente esta última (Fig.10).
   ATENÇÃO! Guarde as tampas com cuidado, pois são indispensáveis para reintroduzir de novo o sistema ISOFIX na base, quando não está a ser utilizado.

Instalação da cadeira auto

1. Coloque a cadeira auto no lugar, consultando as opções sugeridas no manual de instruções do seu automóvel. ATENÇÃO! Certifique-se de que não há objetos entre a cadeira auto e o banco nem entre a cadeira auto e a porta do automóvel.
2. Engate os dois conectores ISOFIX nos respetivos pontos de ancoragem ISOFIX situados no banco do automóvel, entre o encosto e o assento (Fig.11). ATENÇÃO! Certifique-se de que o bloqueio foi feito corretamente, puxan-

do para si a cadeira auto e verificando depois se os dois indicadores (W) apresentam a cor verde.

1. Empurre, com firmeza, a cadeira auto contra o encosto do automóvel (Fig.12), para garantir a máxima aderência.

Instalação do Top Tether

A instalação da cadeira auto só fica concluída com a fixação do Top Tether.

ATENÇÃO! Consulte o livro de instruções do automóvel para identificar o ponto de fixação do Top Tether da cadeira auto. Este ponto está sinalizado com uma etiqueta específica (Fig.13) e pode ser encontrado nas posições indicadas pelas figuras 14a – 14b – 14c – 14d. ATENÇÃO! Verifique se a ancoragem utilizada para o Top Tether é a que está prevista no manual do veículo. Não confunda com um anel previsto para prender as bagagens (Fig.15).

ATENÇÃO! Faça passar o Top Tether entre a parte de cima do encosto do banco do carro e o apoio de cabeça. Nunca faça passar o Top Tether por cima do apoio de cabeça do banco do carro (Fig. 16).

1. Uma vez identificado o ponto de ancora-gem, prenda o gancho (DD) do Top Tether (Fig.17)

2. Regule o comprimento da correia do Top Tether, puxando-a energicamente para ficar em tensão (Fig.18). A cor verde no indicador existente na correia (Fig.19) confirma que a tensão está correta.

3. Enrole a correia que sobra e prenda com o velcro próprio (Fig.20).

DESMONTAGEM

ATENÇÃO! Tire a criança da cadeira auto antes de proceder à desmontagem.

1. Afrouxe o Top Tether premindo e levantando o regulador BB (Fig.21) e, em seguida, solte o gancho DD.

2. Enrole a correia do Top Tether e prenda com o velcro próprio (Fig.20).

3. Puxe para fora o manípulo (K) de desbloqueio do sistema ISOFIX e, mantendo-o para fora (Fig.22), afaste a cadeira auto do encosto do banco até extrair completamente o sistema ISOFIX (Fig.23).

4. Empurrando para dentro os dois botões vermelhos (V), desengate os conectores (T) das correspondentes fixações ISOFIX do banco do automóvel (Fig.24).

5. Retire das aberturas situadas entre a cadeira e o encosto (Fig.25) as duas tampas (U) que ali foram colocadas antes e coloque-as de novo nos respetivos conectores ISOFIX, prestando atenção para que as duas extremidades fiquem viradas para dentro (Fig.26).
6. Empurre o sistema ISOFIX para dentro da base da cadeira auto, fazendo-o entrar completamente.

COLOCAÇÃO DA CRIANÇA NA CADEIRA AUTO

• Antes de colocar a criança na cadeira auto, prima o botão de regulação dos cintos (D) e, simultaneamente, segure os dois cintos da cadeira auto por baixo dos protetores dos ombros e puxe para si, para os folgar (Fig.27).
• Abra o fecho (F) do cinto da cadeira auto, premindo o botão vermelho (Fig.28) e afaste as correias dos ombros para os lados. Agora já pode colocar a criança na cadeira auto (Fig.29).
• Posicione corretamente a correia separadora de pernas, segure nos cintos, sobreponha as duas linguetas do fecho (Fig. 30a - 30b) e encaixe-as, com firmeza, dentro do fecho, até ouvir um estalido forte (Fig. 31).

COMO TIRAR A CRIANÇA DA CADEIRA AUTO

-Para tirar a criança da cadeira auto, basta abrir o fecho (F) dos cintos da cadeira, premindo o botão vermelho.

REGULAÇÃO DO APOIO DE CABEÇA E DO CINTO

A altura do apoio de cabeça e das correias dos ombros pode ser regulada simultaneamente em 6 diferentes posições utilizando, para o efeito, o botão existente atrás do encosto (M). ATENÇÃO! Para estarem corretamente regulados, o apoio de cabeça deve estar posicionado de modo a que as correias saiam do encosto à altura dos ombros da criança (Fig.32). Para efetuar a regulação, mantenha premido o botão de regulação (M), situado sobre o apoio

de cabeça (Fig.33) e, simultaneamente, faça deslizar o apoio de cabeça até atingir a posição desejada (Fig.34); solte o botão e empurre o apoio de cabeça até ouvir um estalido que confirma que ficou bem bloqueado.

Para esticar as correias dos ombros da cadeira auto, puxe a correia de regulação (E) (Fig.35) até que estas fiquem bem aderentes ao corpo da criança.

Depois de esticar as correias, segure os prote- tores dos ombros e puxe-os para baixo, para tornar as correias mais confortáveis para a criança.

ATENÇÃO! Todas as correias do cinto devem estar bem esticadas e aderentes ao corpo da criança mas não excessivamente. À altura dos ombros, deve ser possível introduzir um dedo entre a correia e o corpo da criança.

ATENÇÃO! Verifique se as correias não ficaram torcidas.

REGULAÇÃO DA RECLINAÇÃO DA CADEIRA

A cadeira dispõe de 5 posições de reclinação. Para regular a reclinação, é necessário puxar para si a patilha que se encontra por baixo da cadeira (L) (Fig.36).

ATENÇÃO! Depois de ter reclinado a cadeira conforme desejado, solte a patilha e mova a cadeira auto até ouvir um estalido que confirma o bloqueio da patilha.

ATENÇÃO! Durante as operações de regulação, certifique-se de que as partes móveis da cadeira auto não entram em contacto com o corpo da criança ou de outras crianças transportadas no automóvel.

MANUTENÇÃO

As operações de limpeza e manutenção devem ser efetuadas apenas por um adulto.

Limpeza do revestimento

O revestimento da cadeira auto é completamente removível e lavável à mão ou na máquina a 30°C. Para a lavagem, siga as instruções presentes na etiqueta do revestimento.

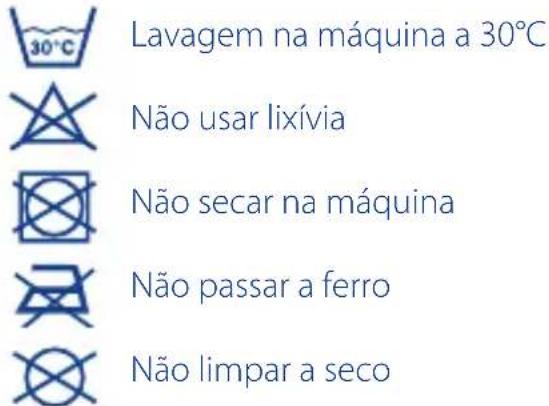

30°C Lavagem na máquina a 30°C Não usar lixívia Não secar na máquina Não passar a ferro Não limpar a seco

Nunca utilize detergentes abrasivos ou solventes. Não centrifugue o revestimento e deixe-o secar sem torcer.

O revestimento pode ser substituído apenas por outro aprovado pelo fabricante, pois constitui parte integrante da cadeira auto e, portanto, é um elemento de segurança.

ATENÇÃO! A cadeira auto nunca deve ser utilizada sem o revestimento, para não comprometer a segurança da criança.

Para retirar o revestimento, proceda da seguinte forma:

1. pressione o botão de regulação do cinto e, simultaneamente, pegue nas duas correias, abaixo dos protetores dos ombros e puxe-as para si, de modo a afrouxá-las (Fig.37);
2. abra o cinto de segurança, pressionando o botão vermelho do fecho (Fig.38);
3. retire o revestimento começando por baixo, pela zona do regulador de reclinação (Fig.39);
4. abra as molas de pressão situadas na parte central do encosto (Fig.40), removendo completamente o revestimento da cadeira auto;
5. repita a mesma operação para a outra correia (Fig.41);
6. remova o revestimento dos lados (Fig.42) e na parte superior (Fig.43);
7. remova o revestimento do apoio de cabeça, abrindo as molas situadas na parte de trás (Fig.44).

Para colocar de novo o revestimento, execute as mesmas operações, pela ordem inversa.

Para a limpeza dos componentes em plástico ou em metal pintado, utilize apenas um pano

húmido. Nunca utilize detergentes abrasivos ou solventes.

As partes móveis da cadeira auto não devem, de modo algum, ser lubrificadas.

CONTROLO DA INTEGRIDADE DOS COMPONENTES

É aconselhável verificar regularmente a integridade e o estado de desgaste dos seguintes componentes:

• Forro: certifique-se de que não estão a des-fazer-se nem a sair para fora do revestimento partes do enchimento. Verifique o estado das costuras, que devem estar sempre intactas.
• Cintos: verifique se o material têxtil está a desfazer-se e se há uma evidente redução da espessura na zona da correia reguladora, na correia separadora de pernas, nas correias dos ombros e na zona da placa de regulação das mesmas.
• Plásticos: verifique o estado de desgaste de todos os componentes em plástico, que não devem apresentar evidentes sinais de deterioração nem perda de cor.

ATENÇÃO! Se a cadeira auto estiver deformada ou muito desgastada deve ser substituída, pois poderá ter perdido as características originais de segurança.

CONSERVAÇÃO DO PRODUTO

Quando não está instalada no automóvel, é aconselhável conservar a cadeira auto num local seco, longe de fontes de calor e ao abrigo do pó, da humidade e da luz solar direta.

ELIMINAÇÃO DO PRODUTO

Atingido o limite de utilização previsto para a cadeira auto, deixe de a usar e coloque-a no lixo. Por respeito ao ambiente, separe os diferentes tipos de resíduos de acordo com a legislação vigente no seu País.

GARANTIA

O produto dispõe de garantia contra qualquer defeito de conformidade, verificado em condições normais de uso, de acordo com o disposto nas instruções de utilização.

A garantia não poderá portanto, aplicar-se, relativamente a danos no produto provo-

cados por utilização imprópria, desgaste ou acidente.

O prazo de validade da garantia sobre defeitos de conformidade, remete-se para as disposições específicas das normas nacionais aplicáveis no país de aquisição, se existentes.
