MANUALE UTENTE Oasys 1 Evo CHICCO

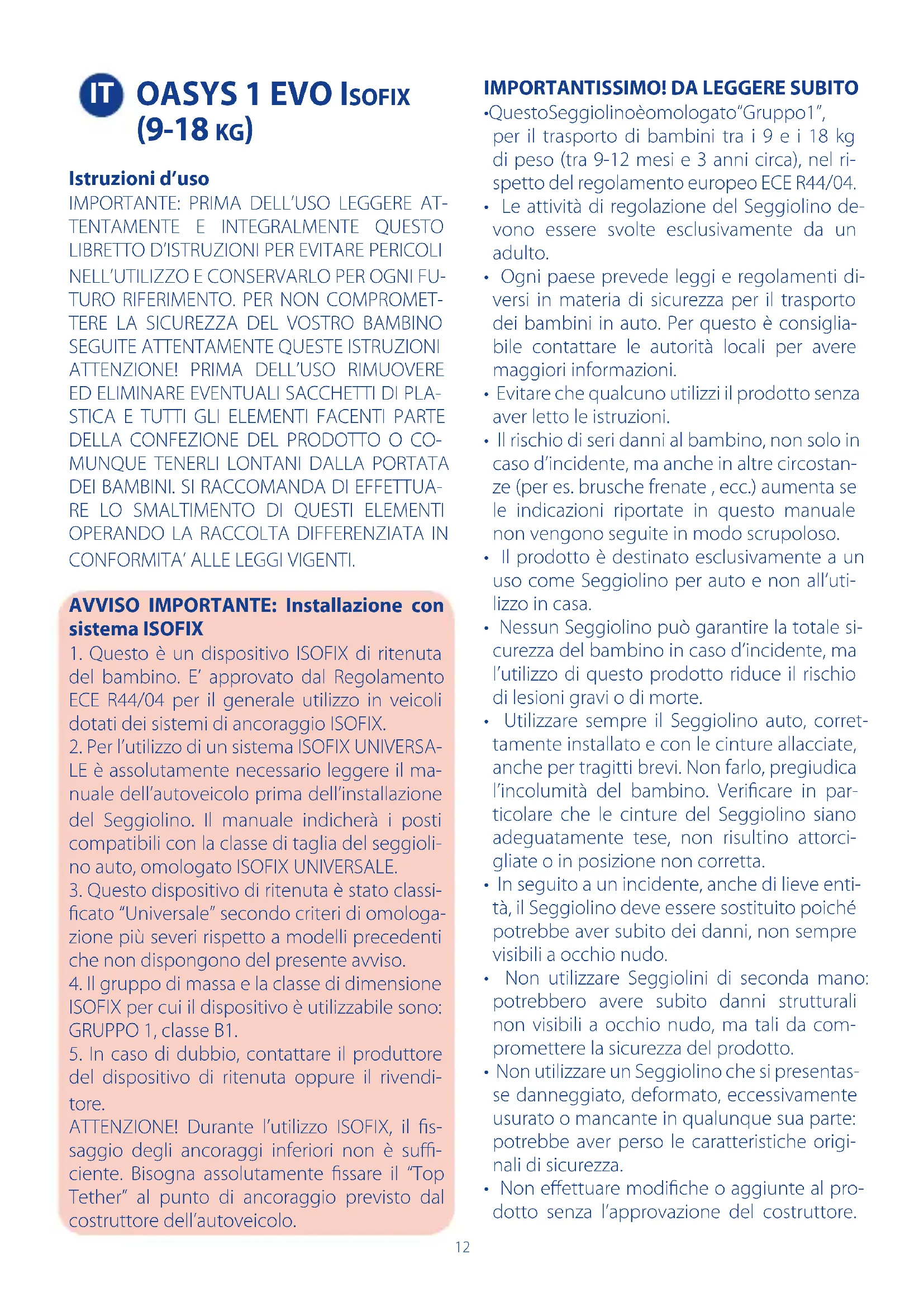

AVVISO IMPORTANTE: Installazione con sistema ISOFIX

1. Questo è un dispositivo ISOFIX di ritenuta del bambino. E' approvato dal Regolamento ECE R44/04 per il generale utilizzo in veicoli dotati dei sistemi di ancoraggio ISOFIX.
2. Per l'utilizzo di un sistema ISOFIX UNIVERSALE è assolutamente necessario leggere il manuale dell'autoveicolo prima dell'installazione del Seggiolino. Il manuale indicherà i posti compatibili con la classe di taglia del seggiolino auto, omologato ISOFIX UNIVERSALE.
3. Questo dispositivo di ritenuta è stato classificato "Universale" secondo criteri di omologazione più severi rispetto a modelli precedenti che non dispongono del presente avviso.
4. Il gruppo di massa e la classe di dimensione ISOFIX per cui il dispositivo è utilizzabile sono: GRUPPO 1, classe B1.
5. In caso di dubbio, contattare il produttore del dispositivo di ritenuta oppure il rivenditore.
   ATTENZIONE! Durante l'utilizzo ISOFIX, il fissaggio degli ancoraggi inferiori non è sufficiente. Bisogna assolutamente fissare il "Top Tether" al punto di ancoraggio previsto dal costruttore dell'autoveicolo.

IMPORTANTISSIMO! DA LEGGERE SUBITO

• QuestoSeggiolinoèomologato"Gruppo1", per il trasporto di bambini tra i 9 e i 18 kg di peso (tra 9-12 mesi e 3 anni circa), nel rispetto del regolamento europeo ECE R44/04.
• Le attività di regolazione del Seggiolino devono essere svolte esclusivamente da un adulto.
• Ogni paese prevede leggi e regolamenti diversi in materia di sicurezza per il trasporto dei bambini in auto. Per questo è consigliabile contattare le autorità locali per avere maggiori informazioni.
• Evitare che qualcuno utilizzi il prodotto senza aver letto le istruzioni.
• Il rischio di seri danni al bambino, non solo in caso d'incidente, ma anche in altre circostanze (per es. brusche frenate, ecc.) aumenta se le indicazioni riportate in questo manuale non vengono seguite in modo scrupoloso.
• Il prodotto è destinato esclusivamente a un uso come Seggiolino per auto e non all'utilizzo in casa.
• Nessun Seggiolino può garantire la totale sicurezza del bambino in caso d'incidente, ma l'utilizzo di questo prodotto riduce il rischio di lesioni gravi o di morte.
• Utilizzare sempre il Seggiolino auto, correttamente installato e con le cinture allacciate, anche per tragitti brevi. Non farlo, pregiudica l'incolumità del bambino. Verificare in particolare che le cinture del Seggiolino siano adeguatamente tese, non risultino attorci-gliate o in posizione non corretta.
• In seguito a un incidente, anche di lieve entità, il Seggiolino deve essere sostituito poiché potrebbe aver subito dei danni, non sempre visibili a occhio nudo.
• Non utilizzare Seggiolini di seconda mano: potrebbero avere subito danni strutturali non visibili a occhio nudo, ma tali da compromettere la sicurezza del prodotto.
• Non utilizzare un Seggiolino che si presentasse danneggiato, deformato, eccessivamente usurato o mancante in qualunque sua parte: potrebbe aver perso le caratteristiche originali di sicurezza.
• Non effettuare modifiche o aggiunte al prodotto senza l'approvazione del costruttore.

Non installare accessori, parti di ricambio o componenti non forniti e approvati dal costruttore per l'utilizzo con il Seggiolino.

- Non utilizzare nulla, ad es. cuscini o coperte, per rialzare dal sedile del veicolo il Seggiolino o per rialzare il bambino dal Seggiolino: in caso di incidente il Seggiolino potrebbe non funzionare correttamente.

- Verificare che non siano interposti oggetti tra il Seggiolino e il sedile o tra il Seggiolino e la portiera.

- Verificare che i sedili del veicolo (pieghevoli, ribaltabili o rotanti) siano ben agganciati.

- Verificare che non vengano trasportati, in particolare sul ripiano posteriore all'interno del veicolo, oggetti o bagagli che non siano stati fissati o posizionati in maniera sicura: in caso di incidente o brusca frenata potrebbero ferire i passeggeri.

- Non lasciare che altri bambini giochi con componenti e parti del Seggiolino.

- Non lasciare mai il bambino da solo nell'auto-mobile, può essere pericoloso!

- Non trasportare più di un bambino alla volta sul Seggiolino.

- Assicurarsi che tutti i passeggeri della vettura utilizzino la propria cintura di sicurezza sia per la propria sicurezza sia perché durante il viaggio, in caso di incidente o brusca frenata potrebbero ferire il bambino.

- ATTENZIONE! Nelle operazioni di regolazione del Seggiolino assicurarsi che le parti mobili non vengano a contatto con il corpo del bambino

- Durante la marcia, prima di compiere operazioni di regolazione sul Seggiolino o sul bambino, arrestare il veicolo in luogo sicuro.

- Controllare periodicamente che il bambino non apra la fibbia di aggancio della cintura di sicurezza del Seggiolino e che non maneggi parti di esso.

- Evitare di dare cibi al bambino durante il viaggio, in particolare lecca lecca, ghiaccioli o altro cibo su bastoncino. In caso di incidente o brusca frenata potrebbero ferirlo.

- Durante i lunghi viaggi si consiglia di effettuare frequenti soste: il bambino si stanca facilmente all'interno del Seggiolino auto e ha bisogno di muoversi. E' consigliabile far salire

e scendere il bambino dal lato marciapiede.

• Non eliminare le etichette e i marchi dal prodotto.
• Evitare un'esposizione prolungata al sole del Seggiolino: può causare cambiamenti di colore nei materiali e tessuti.
• Nel caso il veicolo sia rimasto fermo sotto il sole, verificare, prima di accomodare il bambino sul Seggiolino, che le diverse parti non si siano surriscaldate: in tal caso lasciarle raffreddare prima di far sedere il bambino, in modo da evitare scottature.
• Quando non si trasporta il bambino, il Seggiolino, se presente all'interno dell'abitacolo, deve essere comunque lasciato agganciato mediante agganci ISOFIX e Top Tether, oppure va riposto nel bagagliaio. Il Seggiolino non agganciato può infatti costituire un pericolo per i passeggeri in caso di incidente o di brusche frenate.
• La società Artsana declina ogni responsabilità per un uso improprio del prodotto e per qualsiasi uso difforme dalle presenti istruzioni.

ISTRUZIONI D'USO

• Componenti
• Limitazioni e requisiti d'uso relativi al prodotto e al sedile auto

• Installazione in auto del seggiolino con Sistema Isofix

• predisposizione all'installazione

• installazione del seggiolino

• installazione del Top Tether

• Disinstallazione

• Alloggiamento del bambino nel seggiolino
• Come togliere il bambino dal seggiolino
• Regolazione del poggiatesta e delle cinture
• Regolazione dell'inclinazione della seduta
• Manutenzione

- pulizia della fodera

- pulizia delle parti plastiche o in metallo

• Controllo dell'integrità dei componenti
• Conservazione del prodotto
• Smaltimento del prodotto

COMPONENTI (Fig. 1-2-3-4-5)

Fig. 1 (Fronte)

A. Cuscino poggiatesta

B. Spallacci
C. Cinture seggiolino
D. Pulsante di regolazione delle cinture
E. Nastro di regolazione delle cinture
F. Fibbia di chiusura/apertura delle cinture
G. Fodera
H. Spartigambe imbottito
I. Base del seggiolino
J. Seduta del seggiolino
K. Maniglia di sgancio sistema ISOFIX
L. Leva regolazione reclinazione

Fig. 2 (Retro)

M. Tasto di regolazione del poggiatesta

N. Etichetta di omologazione

O. Connettori ISOFIX

P. Top Tether

Q. Vano porta istruzioni

Fig. 3 (Profilo)

R. Etichette con istruzioni di installazione

S. Sistema ISOFIX

Fig. 4 (Particolare sistema ISOFIX)

T. Connettori

U. Cappucci protettivi

V. Pulsanti di sgancio

W. Segnalatori di avvenuto aggancio

Fig. 5 (Particolare TOP TETHER)

AA. Cintura

BB. Regolatore

CC. Indicatore di tensionamento

DD. Gancio

LIMITAZIONI E REQUISITI D'USO RELATIVI AL PRODOTTO E AL SEDILE AUTO

ATTENZIONE! Rispettare scrupolosamente le seguenti limitazioni e requisiti d'uso relativi al prodotto e al sedile auto: in caso contrario non è garantita la sicurezza.

• Il peso del bambino deve essere compreso fra i 9 Kg e i 18 kg.
• Il Seggiolino deve essere installato con sistema ISOFIX nelle posizioni indicate nel manuale d'uso della vettura.

ATTENZIONE! Se il manuale dell'auto consente l'installazione ISOFIX del Seggiolino sul sedile anteriore, per maggiore sicurezza

si raccomanda di arretrare il più possibile il sedile dell'auto compatibilmente con la presenza di altri passeggeri sul sedile posteriore e di regolarne lo schienale nella posizione più verticale possibile. Se il sedile anteriore è dotato di airbag frontale si sconsiglia di installare il Seggiolino su questo sedile. Nel caso di installazione su un qualunque sedile protetto da airbag fare sempre riferimento al manuale di istruzioni dell'auto.

INSTALLAZIONE IN AUTO DEL SEGGIOLI- NO CON SISTEMA ISOFIX Predisposizione all'installazione

1. Tirare verso l'esterno la maniglia (K) di sgancio del sistema ISOFIX (Fig. 6).
2. Mantenendo la maniglia tirata, estrarre COMPLETAMENTE il sistema ISOFIX dalla parte posteriore dello schienale (Fig. 7). Assicurarsi che il sistema sia estratto fino a fine corsa.
3. Spingere verso l'interno i due pulsanti rossi (V) dei connettori ISOFIX (Fig. 8) e rimuovere i due cappucci protettivi (U) (Fig. 9).
4. Posizionare i due cappucci nelle apposite sedi poste tra la base e la seduta, una volta che quest'ultima è stata completamente reclinata (Fig. 10).

ATTENZIONE! Conservare con cura i cappucci in quanto indispensabili per il reinserimento del sistema ISOFIX all'interno della base quando non utilizzato.

Installazione del seggiolino

1. Posizionare il Seggiolino sul sedile facendo riferimento alle opzioni suggerite all'interno del manuale di istruzioni della vostra auto. ATTENZIONE! Verificare che non siano interposti oggetti tra il seggiolino e il sedile o tra il Seggiolino e la portiera.
2. Agganciare i due connettori ISOFIX ai corrispondenti attacchi ISOFIX posti sul sedile dell'auto tra schienale e seduta (Fig. 11). ATTENZIONE! Assicurarsi che l'aggancio sia avvenuto in maniera corretta, tirando verso di sé il Seggiolino e verificando successivamente che i due segnalatori (W) indichino il colore verde.
3. Spingere con energia il Seggiolino contro lo schienale dell'auto (Fig. 12) per assicurare la massima aderenza.

Installazione del Top Tether

L'installazione del Seggiolino si completa solo e unicamente con l'installazione del Top Tether.

ATTENZIONE! Fare riferimento al libretto di istruzioni dell'auto per individuare il punto di aggancio del Top Tether del Seggiolino. Tale punto di aggancio è contrassegnato da apposita etichetta (Fig. 13) e si può trovare nelle posizioni indicate dalle figure 14a – 14b – 14c – 14d.

ATTENZIONE! Verificare che l'ancoraggio utilizzato per il Top Tether sia quello previsto. Evitare di confonderlo con un anello previsto per fissare i bagagli (Fig. 15).

ATTENZIONE! Far passare il Top Tether tra la parte alta dello schienale del sedile dell'auto-veicolo e il poggiatesta. Non far passare mai il Top Tether sopra il poggiatesta dell'auto (Fig. 16).

1. Una volta individuato il punto di ancoraggio, connettervi il gancio (DD) del Top Tether (Fig. 17)

2. Regolare la lunghezza della cintura del Top Tether tirando energicamente il nastro per metterlo in tensione (Fig. 18). La conferma del corretto tensionamento avviene attraverso il colore verde dell'indicatore presente sul nastro (Fig. 19).

3. Avvolgere il nastro in eccedenza e assicurarlo con apposito velcro (Fig. 20).

DISINSTALLAZIONE

ATTENZIONE! Togliere il bambino dal Seggio-lino prima di procedere alla disinstallazione.

1. Allentare il Top Tether premendo sollevando l'apposito regolatore BB (Fig. 21), poi sconnettere il gancio DD.

2. Avvolgere il nastro del Top Tether e assicurarlo con apposito velcro (Fig. 20).

3. Tirare verso l'esterno la maniglia (K) di sgancio del sistema ISOFIX e, mantenendola tirata (Fig. 22), allontanare il Seggiolino dallo schienale dell'auto fino alla completa estrazione del sistema ISOFIX (Fig. 23).

4. Spingendo verso l'interno i due pulsanti rossi (V), sganciare i connettori (T) dai corrispondenti attacchi ISOFIX sul sedile dell'auto (Fig. 24).

5. Rimuovere dal vano posto tra seduta e schienale (Fig. 25) i due cappucci (U) riposti in precedenza e re-inserirli sui relativi connettori ISOFIX, facendo attenzione che le due estremità siano rivolte verso l'interno (Fig. 26).

6. Spingere il sistema ISOFIX all'interno della base del Seggiolino facendolo rientrare completamente all'interno della base stessa.

ALLOGGIAMENTO DEL BAMBINO NEL SEGGIOLINO

- Prima di far sedere il bambino, premere il pulsante di regolazione delle cinture (D) e contemporaneamente impugnare le due cinture del Seggiolino al di sotto degli spallacci e tirare verso di sé, in modo da allentarle (Fig. 27). - Sganciare la fibbia (F) delle cinture del Seggiolino premendo il pulsante rosso (Fig. 28) e allargare le cinture verso l'esterno. Ora è possibile mettere a sedere il bambino nel Seggiolino (Fig. 29). - Posizionare correttamente lo spartigambe, prendere le cinture, sovrapporre le due linguette della fibbia (Fig. 30 a – 30 b) e spingerle insieme con decisione all'interno della sede della fibbia fino a sentire un "click" ben udibile (Fig. 31).

COME TOGLIERE IL BAMBINO DAL SEG- GIOLINO

-Per togliere il bambino dal Seggiolino è sufficiente sganciare la fibbia (F) delle cinture del Seggiolino, premendo il pulsante rosso.

REGOLAZIONE DEL POGGIATESTA E DEL- LE CINTURE

Poggiatesta e cinture sono regolabili simultaneamente in altezza in 6 diverse posizioni, per mezzo del tasto posteriore (M).

ATTENZIONE! Per una corretta regolazione, il poggiatesta deve essere posizionato in modo che le cinture escano dallo schienale all'altezza delle spalle del bambino (Fig. 32). Per eseguire la regolazione tenere premuto il tasto di regolazione (M) posto sopra il poggiatesta (Fig. 33) e contemporaneamente fare scorrere il poggiatesta fino al raggiungimento della posizione desiderata (Fig. 34); a quel punto, rilasciare il tasto e accompagnare il poggiate-

sta fino ad udire uno scatto che ne conferma l'innesto.

Per effettuare il tensionamento delle cinture del Seggiolino, tirare il nastro di regolazione delle cinture (E) (Fig. 35) fino a farle aderire bene al corpo del bambino.

Dopo aver tensionato le cinture, impugnare gli spallacci e tirarli verso il basso per accomodare al meglio le cinture sul bambino.

ATTENZIONE! Le cinture devono risultare ben tese e aderenti al bambino, ma non troppo: all'altezza delle spalle deve essere possibile infilare un dito tra cintura e la spalla del bambino.

ATTENZIONE! Verificare che le cinture non risultino attorcigliate.

REGOLAZIONE DELL'INCLINAZIONE DEL- LA SEDUTA

Il seggiolino può essere reclinato in 5 posizioni. Per variare l'inclinazione è necessario tirare verso di sé la leva posta sotto la seduta (L) (Fig. 36).

ATTENZIONE! Dopo aver ottenuto l'inclinazione desiderata, prima rilasciare la leva, poi continuare a muovere la seduta fino a udire uno scatto che conferma l'avvenuto aggancio della leva.

ATTENZIONE! Nelle operazioni di regolazione, assicurarsi che le parti mobili non vengano a contatto con il corpo del bambino o di altri bambini trasportati sul sedile auto.

MANUTENZIONE

Le operazioni di pulizia e manutenzione devono essere effettuate solo da un adulto.

Pulizia della fodera

La fodera del Seggiolino è completamente sfoderabile e lavabile a mano o in lavatrice a 30°C. Per il lavaggio seguire le istruzioni riportate sull'etichetta del rivestimento.

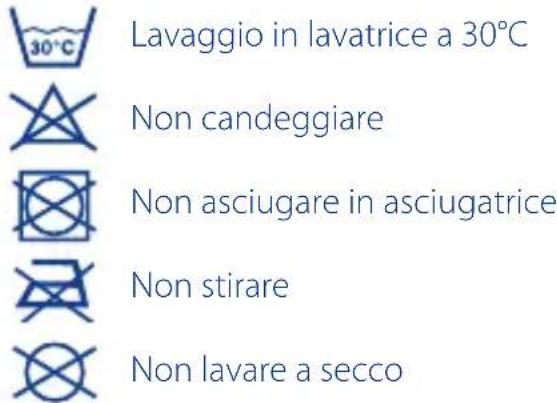

30°C Lavaggio in lavatrice a 30°C Non candeggiare Non asciugare in asciugatrice Non stirare Non lavare a secco

Non usare mai detergenti abrasivi o solventi. Non centrifugare la fodera e lasciarla asciugare senza strizzarla.

La fodera può essere sostituita esclusivamente con un ricambio approvato dal costruttore, poiché costituisce parte integrante del Seggiolino e quindi elemento di sicurezza.

ATTENZIONE! Il Seggiolino non deve essere mai usato senza la fodera, per non compromettere la sicurezza del bambino.

Per togliere la fodera, agire come indicato di seguito:

1. premere il pulsante di regolazione delle cinture e contemporaneamente impugnare le due cinture del Seggiolino al di sotto degli spallacci tirandole verso di sé in modo da allentarle (Fig. 37);
2. sganciare la cintura di sicurezza premendo il pulsante rosso della fibbia (Fig. 38);
3. sfilare la fodera partendo dal basso, in corrispondenza del pulsante di reclinazione (Fig. 39);
4. sganciare il bottone a pressione posti nella parte centrale dello schienale (Fig. 40), rimuovendo completamente la fodera dal Seggiolino;
5. ripetere la stessa operazione per l'altra cin-tura (Fig. 41);
6. rimuovere la fodera lateralmente (Fig. 42) e nella parte superiore (Fig. 43);
7. rimuovere il rivestimento del poggiatesta, sganciando i bottoni posti sul retro dello (Fig. 44).
   Per rimontare la fodera eseguire le operazioni dalla 7 alla 1, procedendo a ritroso.

Pulizia delle parti plastiche o in metallo

Per la pulizia delle parti in plastica o in metal- lo verniciato utilizzare solamente un panno

umido. Non utilizzare mai detergenti abrasivi o solventi. Le parti mobili del Seggiolino non devono essere in alcun modo lubrificate.

CONTROLLO DELL'INTEGRITÀ DEI COMPONENTI

Si raccomanda di verificare regolarmente l'integrità e lo stato di usura dei seguenti componenti:

• fodera: verificare che non fuoriescano imbottiture o che non ci sia rilascio di parti di esse. Verificare lo stato delle cuciture che devono essere sempre integre.
• cinture: verificare che non ci sia un anomalo sfibramento della trama tessile con evidente riduzione dello spessore in corrispondenza del nastro di regolazione, dello spartigambe, sui rami spalle e nella zona della piastra di regolazione delle cinture.
• plastiche: verificare lo stato di usura di tutte le parti in plastica che non devono presentare evidenti segni di danneggiamento o di scolorimento.

ATTENZIONE! Nel caso in cui il Seggiolino risultasse deformato o fortemente usurato deve essere sostituito: potrebbe aver perso le caratteristiche originali di sicurezza.

CONSERVAZIONE DEL PRODOTTO

Quando non installato sull'auto si raccomanda di conservare il Seggiolino in un posto asciutto, lontano da fonti di calore e al riparo da polvere, umidità e luce solare diretta.

Raggiunto il limite di utilizzo previsto per il Seggiolino, interrompere l'uso dello stesso e depositarlo tra i rifiuti. Per motivi di rispetto dell'ambiente, separare i diversi tipi di rifiuti secondo quanto previsto dalla normativa vigente nel proprio Paese.

GARANZIA

Il prodotto è garantito contro ogni difetto di conformità in normali condizioni di utilizzo secondo quanto previsto dalle istruzioni d'uso. La garanzia non sarà applicata, dunque, in caso di danni derivanti da un uso improprio, usura o eventi accidentali.

Per la durata della garanzia sui difetti di conformità si rinvia alle specifiche previsioni delle normative nazionali applicabili nel paese d'acquisto, dove previste.
