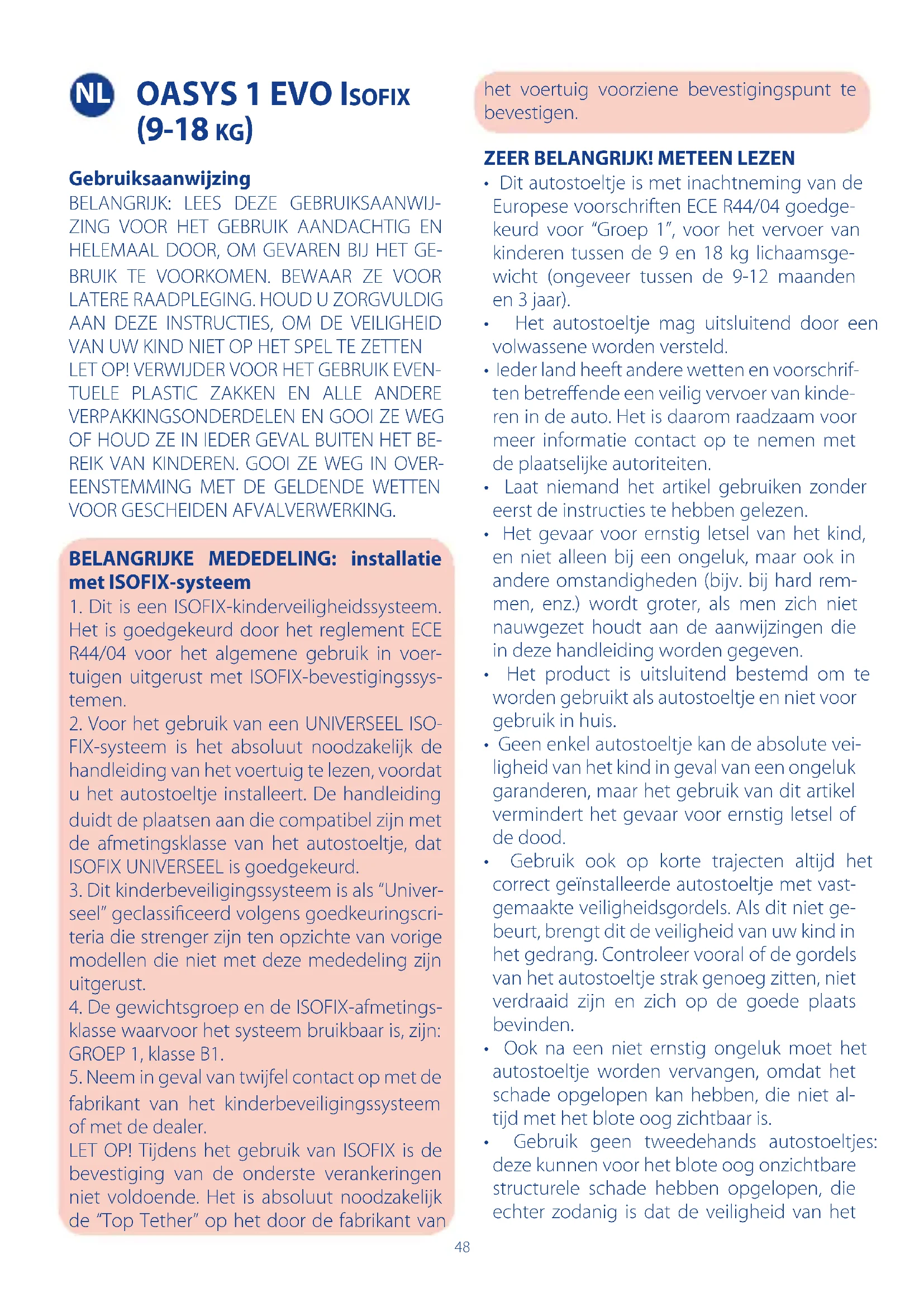

GEBRUIKSAANWIJZING Oasys 1 Evo CHICCO

(9-18 KG) Gebruiksaanwijzing

VOOR GESCHEIDEN AFVALVERWERKING. BELANGRIJKE MEDEDELING: installatie met ISOFIX-systeem

1. Dit is een ISOFIX-kinderveiligheidssysteem.

Het is goedgekeurd door het reglement ECE R44/04 voor het algemene gebruik in voer- tuigen uitgerust met ISOFIX-bevestigingssys- temen.

2. Voor het gebruik van een UNIVERSEEL ISO-

FIX-systeem is het absoluut noodzakelijk de handleiding van het voertuig te lezen, voordat u het autostoeltje installeert. De handleiding duidt de plaatsen aan die compatibel zijn met de afmetingsklasse van het autostoeltje, dat ISOFIX UNIVERSEEL is goedgekeurd.

3. Dit kinderbeveiligingssysteem is als “Univer-

seel” geclassiceerd volgens goedkeuringscri- teria die strenger zijn ten opzichte van vorige modellen die niet met deze mededeling zijn uitgerust.

4. De gewichtsgroep en de ISOFIX-afmetings-

klasse waarvoor het systeem bruikbaar is, zijn: GROEP 1, klasse B1.

5. Neem in geval van twijfel contact op met de

fabrikant van het kinderbeveiligingssysteem of met de dealer. LET OP! Tijdens het gebruik van ISOFIX is de bevestiging van de onderste verankeringen niet voldoende. Het is absoluut noodzakelijk de “Top Tether” op het door de fabrikant van het voertuig voorziene bevestigingspunt te bevestigen.

ZEER BELANGRIJK! METEEN LEZEN

• Dit autostoeltje is met inachtneming van de Europese voorschriften ECE R44/04 goedge- keurd voor “Groep 1”, voor het vervoer van kinderen tussen de 9 en 18 kg lichaamsge- wicht (ongeveer tussen de 9-12 maanden en 3 jaar).

• Het autostoeltje mag uitsluitend door een volwassene worden versteld.

• Ieder land heeft andere wetten en voorschrif- ten betreende een veilig vervoer van kinde- ren in de auto. Het is daarom raadzaam voor meer informatie contact op te nemen met de plaatselijke autoriteiten.

• Laat niemand het artikel gebruiken zonder eerst de instructies te hebben gelezen.

• Het gevaar voor ernstig letsel van het kind, en niet alleen bij een ongeluk, maar ook in andere omstandigheden (bijv. bij hard rem- men, enz.) wordt groter, als men zich niet nauwgezet houdt aan de aanwijzingen die in deze handleiding worden gegeven.

• Het product is uitsluitend bestemd om te worden gebruikt als autostoeltje en niet voor gebruik in huis.

• Geen enkel autostoeltje kan de absolute vei- ligheid van het kind in geval van een ongeluk garanderen, maar het gebruik van dit artikel vermindert het gevaar voor ernstig letsel of de dood.

• Gebruik ook op korte trajecten altijd het correct geïnstalleerde autostoeltje met vast- gemaakte veiligheidsgordels. Als dit niet ge- beurt, brengt dit de veiligheid van uw kind in het gedrang. Controleer vooral of de gordels van het autostoeltje strak genoeg zitten, niet verdraaid zijn en zich op de goede plaats bevinden.

• Ook na een niet ernstig ongeluk moet het autostoeltje worden vervangen, omdat het schade opgelopen kan hebben, die niet al- tijd met het blote oog zichtbaar is.

• Gebruik geen tweedehands autostoeltjes: deze kunnen voor het blote oog onzichtbare structurele schade hebben opgelopen, die echter zodanig is dat de veiligheid van het NL49 artikel niet langer gewaarborgd wordt.

• Gebruik een autostoeltje niet als het bescha- digd, vervormd, versleten is, of als er delen ontbreken: het kan de oorspronkelijke veilig- heidskenmerken hebben verloren.

• Verricht geen wijzigingen aan het artikel en voeg er niets aan toe zonder toestemming van de fabrikant. Breng geen accessoires, reserveonderdelen of niet door de fabrikant geleverde en goedgekeurde onderdelen aan om met het autostoeltje te gebruiken.

• Gebruik niets, bijv. kussens of dekens, om het autostoeltje wat hoger op de stoel van het voertuig te zetten of om het kind hoger op het autostoeltje te zetten: in geval van een ongeluk kan het dan gebeuren dat het auto- stoeltje niet goed functioneert.

• Controleer of er zich geen voorwerpen tus- sen het autostoeltje en de zitting of het au- tostoeltje en het portier bevinden.

• Controleer of de (inklapbare, kantelbare of draaiende) stoelen van het voertuig stevig vastzitten.

• Controleer of er geen voorwerpen of ba- gage, in het bijzonder op de hoedenplank in het voertuig worden vervoerd, die niet zijn vastgezet of veilig zijn geplaatst: in geval van een ongeluk of bij hard remmen kunnen ze de passagiers verwonden.

• Laat andere kinderen niet met onderdelen of delen van het autostoeltje spelen.

• Laat het kind nooit alleen in de auto. Dit kan gevaarlijk zijn!

• Vervoer niet meer dan één kind tegelijk in het autostoeltje.

• Verzeker u ervan dat alle passagiers van het voertuig hun eigen veiligheidsgordel ge- bruiken, zowel voor de eigen veiligheid, als omdat zij tijdens de reis in geval van een ongeluk of bij hard remmen het kind kunnen verwonden.

• LET OP! Bij het verstellen van het autostoel- tje verzekert u zich ervan dat de bewegende delen niet in aanraking komen met het li- chaam van het kind

• Tijdens het rijden, zet u het voertuig op een veilige plaats stil, voordat u het autostoeltje verstelt of het kind verzet.

• Controleer regelmatig of het kind de gesp van de veiligheidsgordel van het autostoel- tje niet opent en of het niet aan delen ervan komt.

• Geef het kind tijdens de reis geen eten, in het bijzonder geen lolly, ijslolly of andere etens- waar op een stokje. In geval van een ongeluk of bij hard remmen kunnen deze hem ver- wonden.

• Tijdens lange reizen wordt aangeraden vaak te pauzeren: het kind verveelt zich al gauw in het autostoeltje en moet zich kunnen be- wegen. Het is raadzaam het kind aan de kant van de stoep in- en uit te laten stappen.

• Haal de etiketten en merken niet van het product.

• Laat het autostoeltje niet lang in de zon staan: door lang in de zon te staan, kunnen de materialen en stoen verbleken.

• Als het voertuig in de zon heeft gestaan, controleert u, voordat u het kind in het au- tostoeltje laat plaatsnemen, of de verschil- lende delen niet heet zijn geworden: in dat geval laat u ze eerst afkoelen voordat u het kind laat plaatsnemen, om verbranding te voorkomen.

• Als het kind niet wordt vervoerd, moet het autostoeltje, als het zich in het voertuig bevindt, vast blijven zitten met behulp van ISOFIX- en Top Tether-koppelingen, of in de koerbak worden gezet. Een niet vastgezet autostoeltje kan in geval van een ongeluk of bij hard remmen namelijk een gevaar inhou- den voor de passagiers.

• De rma Artsana wijst elke vorm van aan- sprakelijkheid af bij oneigenlijk gebruik van het artikel en bij elk gebruik dat niet over- eenstemt met deze instructies. GEBRUIKSAANWIJZING

• Beperkingen en gebruiksvereisten betref- fende het artikel en de autozitting

• Het autostoeltje met het Isox-systeem in de auto installeren - voorbereiding op de installatie - het autostoeltje installeren - de Top Tether installeren

• Het kind in het autostoeltje zetten50

• Het kind uit het autostoeltje halen

• De hoofdsteun en de gordels afstellen

• De schuine stand van de zitting afstellen

• Onderhoud - de hoes reinigen - de plastic of metalen delen reinigen

• Controle of de onderdelen intact zijn

• Het artikel opbergen

• Het product afdanken ONDERDELEN (Fig. 1-2-3-4-5) Fig. 1 (Voorkant) A. Hoofdsteun B. Schouderbanden C. Gordels van het autostoeltje D. Verstelknop van de gordels E. Verstelband van de gordels F. Gesp om de gordels dicht/open te maken G. Hoes H. Gewatteerd tussenbeenstuk

I. Onderstel van het autostoeltje

J. Zitting van het autostoeltje K. Loskoppelhandgreep ISOFIX-systeem L. Verstelhendel schuine stand Fig. 2 (Achterkant) M. Verstelknop van de hoofdsteun N. Goedkeuringslabel O. ISOFIX -koppelstukken P. Top Tether Q. Ruimte voor de gebruiksaanwijzing Fig. 3 (Zijaanzicht) R. Etiketten met installatie-instructies S. ISOFIX-systeem Fig. 4 (Detail ISOFIX-systeem) T. Koppelstukken U. Beschermdoppen

ZITTING LET OP! Neem de volgende beperkingen en gebruiksvereisten betreende het artikel en de autozitting nauwgezet in acht: anders is de veiligheid niet verzekerd.

• Het kind moet tussen de 9 en de 18 kg wegen.

• Het autostoeltje moet met het ISOFIX-sys- teem op de in de gebruiksaanwijzing van de auto aangeduide plaatsen worden geïnstal- leerd. LET OP! Als de ISOFIX-installatie van het auto- stoeltje volgens de handleiding van de auto op de voorzitting wordt toegestaan, wordt voor een grotere veiligheid aangeraden de autozitting zover mogelijk naar achteren te zetten, voor zover de aanwezigheid van ande- re passagiers op de achterbank dit toelaat, en de rugleuning zo verticaal mogelijk te zetten. Als de voorzitting is uitgerust met een frontale airbag wordt afgeraden het autostoeltje op deze zitting aan te brengen. Bij installatie op een zitting die beschermd is door een airbag dient u altijd de handleiding van de auto te raadplegen.

Voorbereiding op de installatie

1. Trek de loskoppelhandgreep (K) van het

ISOFIX-systeem naar buiten (Fig. 6).

2. Terwijl u de handgreep aangetrokken

houdt, trekt u het ISOFIX-systeem VOLLEDIG uit de achterkant van de rugleuning (Fig. 7). Verzeker u ervan dat het systeem er tot de ein- daanslag uitgehaald is.

3. Duw de twee rode knoppen (V) van de ISO-

FIX-koppelstukken naar binnen (Fig. 8) en ver- wijder de twee beschermdoppen (U) (Fig. 9).

4. Plaats de twee doppen op de hiervoor be-

stemde plaatsen tussen het onderstel en de zitting, als deze laatste helemaal is neergela- ten (Fig. 10). LET OP! Bewaar de doppen zorgvuldig, om- dat ze onmisbaar zijn om het ISOFIX-systeem weer in het onderstel te stoppen als het niet wordt gebruikt.51 Het autostoeltje installeren

5. Zet het autostoeltje op de zitting en raad-

pleeg de aanbevolen opties in de gebruiks- aanwijzing van uw auto. LET OP! Controleer of er zich geen voorwerpen tussen het auto- stoeltje en de zitting of het autostoeltje en het portier bevinden.

6. Bevestig de twee ISOFIX-koppelstukken aan

de bijbehorende ISOFIX -koppelingen op de autozitting, tussen de rugleuning en de zit- ting (Fig. 11). LET OP! Verzeker u ervan dat de bevestiging correct heeft plaatsgevonden, door het autostoeltje naar u toe te trekken en vervolgens te controleren of de twee melders (W) groen zijn geworden.

7. Duw het autostoeltje resoluut tegen de

rugleuning van de auto (Fig. 12), om u ervan te verzekeren dat het er helemaal op aansluit. De top tether installeren De installatie van het autostoeltje wordt enkel en alleen voltooid met de installatie van de Top Tether. LET OP! Raadpleeg de gebruiksaanwijzing van de auto om het bevestigingspunt van de Top Tether aan het autostoeltje te vinden. Dit be- vestigingspunt is gemerkt door een speciaal etiket (Fig. 13) en kan zich bevinden op de plaatsen aangeduid in de guren 14a - 14b - 14c - 14d. LET OP! Controleer of de verankering die voor de Top Tether is gebruikt, de juiste is. Verwar hem niet met een ring die ervoor bedoeld is om de bagage vast te zetten (Fig. 15). LET OP! Haal de Top Tether tussen het hoge gedeelte van de rugleuning van de autozit- ting en de hoofdsteun door. Laat de Top Te- ther nooit over de hoofdsteun van de autozit- ting lopen (Fig. 16).

8. Als het bevestigingspunt is gevonden,

maakt u de haak (DD) van de Top Tether eraan vast (Fig. 17)

9. Stel de lengte van de gordel van de Top Te-

ther af, door stevig aan de band te trekken om hem te spannen (Fig. 18). Dat de juiste span- ning is bereikt, wordt bevestigd door de groe- ne kleur van de melder op de band (Fig. 19).

10. Rol het teveel aan band op en zet het met

de speciale velcro vast (Fig. 20). LOSKOPPELING LET OP! Haal het kind uit het autostoeltje, voordat u overgaat tot de loskoppeling ervan.

1. Maak de Top Tether los door op de speciale

knop BB te drukken en deze omhoog te halen (Fig. 21) en koppel vervolgens de haak DD los.

2. Rol de band van de Top Tether op en zet

hem met de speciale velcro vast (Fig. 20).

3. Trek de loskoppelhandgreep (K) van het

ISOFIX-systeem naar buiten en terwijl u hem aangetrokken houdt (Fig. 22) haalt u het au- tostoeltje van de rugleuning van de auto, tot het ISOFIX-systeem er volledig uitgetrokken is (Fig. 23).

4. Terwijl u de twee rode knoppen (V) naar

binnen drukt, haakt u de twee koppelstukken (T) van de bijbehorende ISOFIX-koppelingen op de autozitting (Fig. 24).

5. Verwijder de twee voorheen opgeborgen

doppen (U) uit de ruimte tussen de zitting en de rugleuning (Fig. 25) en breng ze weer op de bijbehorende ISOFIX-koppelstukken aan. Let erop dat de twee uiteinden naar binnen zijn gericht (Fig. 26).

6. Duw het ISOFIX-systeem in het onderstel

van het autostoeltje en laat het er helemaal invallen.

HET KIND IN HET AUTOSTOELTJE ZETTEN

- Voordat u het kind laat zitten, drukt u op de verstelknop van de gordels (D) en pakt u tege- lijkertijd de twee gordels van het autostoeltje onder de schouderbanden vast. Trek ze naar u toe, om ze losser te maken (Fig. 27). - Maak de gesp (F) van de gordels van het au- tostoeltje los door op de rode knop te druk- ken (Fig. 28) en trek de gordels naar de bui- tenkant. Nu kan het kind in het autostoeltje worden gezet (Fig. 29). - Plaats het tussenbeenstuk goed, pak de gor- dels. Leg de twee lipjes van de gesp over elkaar (Fig. 30 a - 30 b) en duw ze stevig samen in de gesp, tot u een duidelijke “klik” hoort (Fig. 31).

HET KIND UIT HET AUTOSTOELTJE HALEN

- Om het kind uit het autostoeltje te halen, koppelt u de gesp (F) van de gordels van het autostoeltje los, door op de rode knop te drukken.52

DE HOOFDSTEUN EN DE GORDELS AF-

STELLEN De hoofdsteun en gordels zijn via de knop aan de achterkant (M) tegelijkertijd op 6 verschil- lende standen in hoogte verstelbaar. LET OP! Voor een goede afstelling moet de hoofdsteun zodanig zijn geplaatst dat de gor- dels ter hoogte van de schouders van het kind uit de rugleuning komen (Fig. 32). Voor de af- stelling houdt u de verstelknop (M) boven de hoofdsteun ingedrukt (Fig. 33) en verplaatst u de hoofdsteun tegelijkertijd op de gewenste stand (Fig. 34); Laat de knop nu los en bege- leid de hoofdsteun tot u een klik hoort, die bevestigt dat hij vastzit. Om de gordels van het autostoeltje aan te spannen, trekt u aan de verstelband van de gordels (E) (Fig. 35) tot ze goed op het lichaam van het kind aansluiten. Na de gordels te hebben gespannen, pakt u de schouderbanden beet en trek u ze omlaag om de gordels zo goed mogelijk op het kind aan te brengen. LET OP! De gordels moeten goed gespan- nen zijn en op het kind aansluiten, maar niet te strak zitten: ter hoogte van de schouders moet er een vinger tussen de gordel en het kind kunnen worden gestoken. LET OP! Controleer of de gordels niet ver- draaid zitten. DE SCHUINE STAND VAN DE ZITTING AF- STELLEN Het autostoeltje kan op 5 schuine standen worden versteld. Om de schuine stand te veranderen, moet u de hendel onder de zitting (L) naar u toe trek- ken (Fig. 36). LET OP! Na de gewenste schuine stand te hebben verkregen, blijft u de zitting bewe- gen, voordat u de hendel loslaat, tot u een klik hoort ter bevestiging dat de hendel vastzit. LET OP! Verzeker u er bij de afstelhandelingen van dat de bewegende delen niet in aanra- king komen met het lichaam van het kind, of van andere kinderen die op de autozitting worden vervoerd. ONDERHOUD Reinigings- en onderhoudswerkzaamheden mogen alleen door een volwassene worden verricht. De hoes reinigen De hoes van het autostoeltje is volledig ver- wijderbaar en kan met de hand of op 30°C in de wasmachine worden gewassen. Om ze te wassen, houdt u zich aan de instructies op het etiket van de bekleding. Op 30°C in de wasmachine wassen Niet bleken Niet in de droger drogen Niet strijken Niet chemisch laten reinigen Gebruik nooit schuur- of oplosmiddelen. Cen- trifugeer de hoes niet en hang ze op zonder ze uit te wringen. De hoes mag uitsluitend worden vervangen met een door de fabrikant goedgekeurde reservehoes, aangezien ze integrerend deel uitmaakt van het autostoeltje en dus een vei- ligheidselement is. LET OP! Het autostoeltje mag nooit zonder hoes worden gebruikt, om de veiligheid van het kind niet op het spel te zetten. Handel als volgt om de hoes te verwijde- ren:

1. druk op de verstelknop van de gordels en

pak tegelijkertijd de twee gordels van het au- tostoeltje onder de schouderbanden vast en trek ze naar u toe, om ze los te maken (Fig. 37);

2. maak de veiligheidsgordel los, door op de

rode knop van de gesp te drukken (Fig. 38);

3. neem de hoes weg en begin hierbij aan de

onderkant, ter hoogte van de verstelknop (Fig. 39);

4. maak de drukknoop in het midden van

de rugleuning open (Fig. 40) en verwijder de hoes helemaal van het autostoeltje;

5. herhaal dezelfde handeling bij de andere53

6. verwijder de hoes aan de zijkant (Fig. 42) en

aan de bovenkant (Fig. 43);

7. verwijder de bekleding van de hoofdsteun

door de knopen aan de achterkant los te ma- ken (Fig. 44). Om de hoes weer aan te brengen, verricht u de handelingen van 7 tot 1 in omgekeerde volgende. De plastic of metalen delen reinigen Gebruik alleen een vochtige doek om de plas- tic of gelakte metalen delen te reinigen. Ge- bruik nooit schuur- of oplosmiddelen. De bewegende delen van het autostoeltje mogen op geen enkele wijze worden ge- smeerd.

CONTROLE OF DE ONDERDELEN INTACT

ZIJN Het wordt aanbevolen de volgende onderde- len regelmatig op beschadiging en slijtage te controleren:

• hoes: controleer of de vulling niet uitpuilt en of er geen delen loszitten. Controleer de staat van de naden die altijd intact moeten zijn.

• gordels: controleer of de stof niet rafelt of duidelijk dun is geworden ter hoogte van de verstelband, het tussenbeenstuk, de schou- derbanden en het gebied van de afstelplaat van de gordels.

• plastic delen: controleer de slijtagestaat van alle plastic delen, die geen duidelijke be- schadigingen mogen hebben of verkleurd mogen zijn. LET OP! Indien het autostoeltje beschadigd, vervormd of ernstig versleten mocht zijn, moet het worden vervangen: het kan de oor- spronkelijke veiligheidskenmerken hebben verloren.

HET ARTIKEL OPBERGEN

Als het niet in de auto geïnstalleerd is, wordt aangeraden het autostoeltje op een droge plaats, uit de buurt van warmtebronnen en beschermd tegen stof, vocht en rechtstreeks zonlicht te bewaren.

HET PRODUCT AFDANKEN

Als de voorziene gebruiksgrens van het au- tostoeltje is bereikt, gebruikt u het niet meer en zet u het bij het afval. Uit respect voor het milieu scheidt u de verschillende soorten afval volgens wat door de geldende voorschriften in uw land is voorgeschreven. GARANTIE Het product valt onder garantie tegen elke non-conformiteit binnen de normale ge- bruiksomstandigheden zoals voorzien in de gebruiksaanwijzingen. De garantie is dus niet geldig in geval van schade veroorzaakt door oneigenlijk gebruik, slijtage of toevallige gebeurtenissen. Voor de duur van de garantie inzake non- conformiteit verwijzen we naar de specieke richtlijnen en de nationale normen die van toepassing zijn in het land van aankoop, in- dien deze voorzien zijn.54
