Tipo de produto	Roçadeira elétrica
Marca	Einhell
Modelo	RGET 4530
Potência	450 W
Tensão da rede	230 V ~ 50 Hz
Diâmetro de corte	30 cm
Diâmetro do fio de corte	1,4 mm
Velocidade em vazio	9 500 tr/min
Peso	2,5 kg
Nível de pressão sonora (LpA)	73 dB(A)
Nível de potência sonora (LWA)	93 dB(A)
Valor de emissão de vibrações (ah)	4,7 m/s²
Tipo de alimentação	Com fio (cabo de rede)
Comprimento do cabo	Ajustável continuamente
Punho adicional	Ajustável, com dispositivo de paragem
Sistema de avanço do fio	Semiautomático (por botão)
Função corte de bordadura	Sim, cabo orientável a 180°
Capa de proteção	Com lâmina corta-fio integrada
Guia de bordadura	Ajustável para corte ao longo das bordas
Estribo de afastamento	Rebatível para proteger as plantas
Bobina de fio sobressalente	Ref. 34.050.55
Temperatura de armazenamento	5 a 30 °C
Classe de proteção	II (dupla isolação)

Perguntas frequentes - RGET 4530 EINHELL

Como montar a roçadeira Einhell RGET 4530?

A montagem faz-se em várias etapas: fixe o punho adicional no cabo superior, depois encaixe a capa de proteção no bloco do motor e aparafuse-a. Em seguida, insira o cabo inferior e ajuste a altura com o dispositivo de paragem. Consulte o manual para mais detalhes.

Como ajustar a altura do cabo?

Desaperte o dispositivo de paragem do ajuste do cabo (marca 6), puxe o cabo inferior para o comprimento desejado e aperte novamente o dispositivo de paragem firmemente.

Como substituir a bobina de fio?

Desconecte sempre o aparelho. Pressione lateralmente a tampa da bobina para removê-la. Retire a bobina vazia, insira as extremidades do fio nos orifícios da nova bobina deixando cerca de 10 cm para fora e coloque a tampa novamente.

Como fazer avançar o fio automaticamente?

A roçadeira possui um sistema semiautomático: pressione o botão na bobina enquanto puxa o fio. Ao iniciar, a lâmina da capa corta o excesso.

O aparelho não arranca, o que fazer?

Verifique primeiro se o cabo está corretamente ligado e se o fusível não queimou. Se a tensão estiver presente, contacte o serviço de assistência técnica.

Pode-se usar a roçadeira como corta-bordaduras?

Sim, desaperte o dispositivo de paragem do cabo, rode o cabo 180° para a esquerda e aperte novamente. A máquina pode então cortar verticalmente as bordas do relvado.

Quais são as instruções de segurança essenciais?

Use sempre proteções auditivas e oculares. Mantenha outras pessoas afastadas. Desconecte o aparelho antes de qualquer intervenção. Atenção, a ferramenta continua a rodar após a paragem.

Como limpar e manter a roçadeira?

Limpe as aberturas de ar e a caixa com um pano húmido e um pouco de sabão suave. Não use detergentes agressivos. Remova os depósitos da capa com uma escova. Nenhuma peça interna necessita de manutenção.

Onde encontrar peças sobressalentes?

As peças sobressalentes (bobina de fio, etc.) estão disponíveis no site www.isc-gmbh.info. Para encomendar, mencione o tipo de aparelho, o número de artigo e o número da peça.

Qual é a garantia do aparelho?

A garantia é de 2 anos a partir da data de compra. Cobre defeitos de fabrico ou de material. Para acionar a garantia, envie o aparelho com o comprovativo de compra para o endereço indicado no boletim de garantia.

MANUAL DE UTILIZADOR RGET 4530 EINHELL

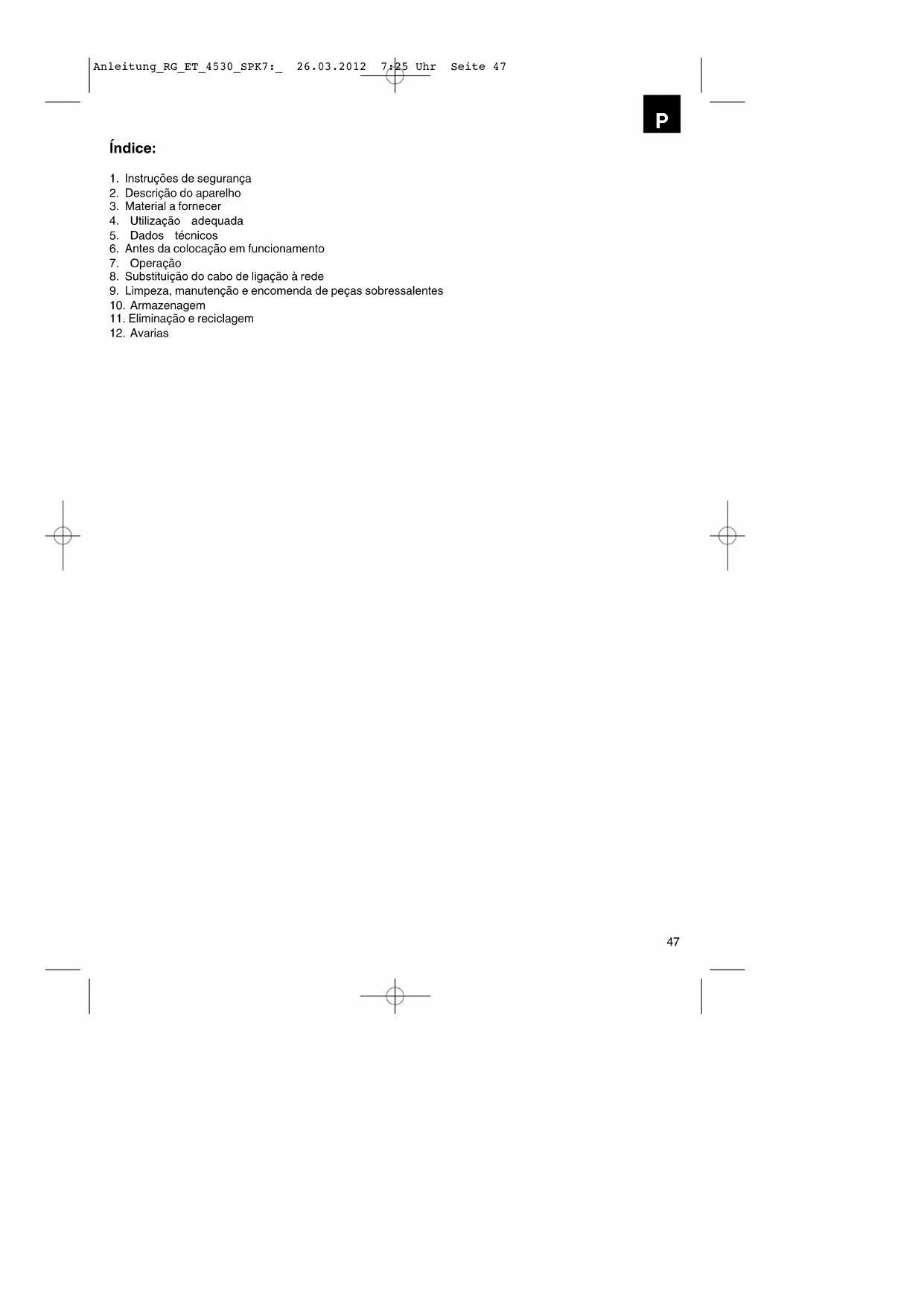

5. Características Técnicas

1. Instruções de segurança
2. Descrição do aparelho
3. Material a fornecer
4. Utilização adequada
5. Dados técnicos
6. Antes da colocação em funcionamento
7. Operação
8. Substituição do cabo de ligação à rede
9. Limpeza, manutenção e encomenda de peças sobressalentes
10. Armazenagem
11. Eliminação e reciclagem
12. Avarias

Atenção!

Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para prevenir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções. Guarde-o num local seguro, para que o possa consultar a qualquer momento. Caso ceda o aparelho a outras pessoas, entregue também este manual de instruções.

Não nos responsabilizamos por acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida.

AVISO!

Leia todas as instruções de segurança e avisos.

O incumprimento das instruções de segurança e avisos pode provocar choques elétricos, incêndios e/ou ferimentos graves.

Guarde todas as instruções de segurança e avisos para consulta futura.

Explicação da placa de indicação no aparelho (ver figura 11)

A Aviso! B Leia o manual de instruções antes da colocação em funcionamento! C Use óculos de proteção e proteção auditiva! D Proteja contra a humidade! E Antes de inspecionar um cabo de ligação danificado, retire a ficha da tomada! F Mantenha terceiros afastados da zona de perigo! G A ferramenta continua a funcionar por inércia depois de desligada! H Cuidado! Lâminas afiadas. Manter as mãos afastadas.

2. Descrição do aparelho (figura 1/2/6)

1. Cabo elétrico
2. Punho superior
3. Interruptor para ligar/desligar
4. Punho adicional
5. Fixador para punho adicional
6. Fixador para o ajuste da barra
7. Barra superior
8. Barra inferior
9. Barra de afastamento
10. Guia de cantos
11. Bobina de fio
12. Cobertura de proteção
13. Cerra-cabos
14. Parafuso para a montagem da cobertura de proteção

3. Material a fornecer

Abra a embalagem e retire cuidadosamente o aparelho. Remova o material da embalagem, assim como os dispositivos de segurança da embalagem e de transporte (caso existam). Verifique se o material a fornecer está completo. Verifique se o aparelho e as peças acessórias apresentam danos de transporte. Se possível, guarde a embalagem até ao termo do período de garantia.

ATENÇÃO

O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfixia!

• Manual de instruções original
• Instruções de segurança

4. Utilização adequada

O aparelho destina-se a cortar relva e pequenas superfícies verdes ao nível doméstico e de jardinagem enquanto hobby.

Como aparelhos de utilização doméstica e de jardinagem são considerados aqueles que não são realizados em jardins públicos, parques, ginásios, nas estradas e na agricultura e silvicultura. A observância do manual de utilização do fabricante juntamente fornecido é uma condição fundamental para uma utilização adequada do aparelho.

Atenção! Devido ao perigo que constitui para as pessoas e aos danos materiais, não se pode utilizar o aparelho para triturar para efeitos de compostagem.

A máquina só pode ser utilizada para os fins a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou ferimentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante.

Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumimos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em atividades equiparáveis.

5. Dados técnicos

Tensão de rede: 230 V ~ 50 Hz

Potência	450
Círculo de corte Ø 30 cm
Rotações n0	9.500 r.p.m.
Fio de corte Ø 1,4 mm
Peso	2,5

Ruído e vibração

Nível de pressão acústica LpA	73 dB(A)
Incerteza KpA	3 dB
Nível de potência acústica LwA	93 dB(A)
Incerteza KwA	3 dB

Use uma proteção auditiva.

O ruído pode provocar danos auditivos.

Valor de emissão de vibração a_h = 4,7 m/s² Incerteza K = 1,5 m/s²

Aviso!

O valor de emissão de vibração indicado foi medido seguindo um método de ensaio normalizado, podendo, consoante o tipo de utilização da ferramenta elétrica, sofrer alterações e, em casos excecionais, ultrapassar o valor indicado.

O valor de emissão de vibração indicado pode ser comparado com o de outra ferramenta elétrica.

O valor de emissão de vibração indicado também pode ser utilizado para um cálculo prévio de limitações.

Utilize apenas aparelhos em bom estado. Limpe e faça a manutenção do aparelho regularmente. Adapte o seu modo de trabalho ao aparelho. - Não sobrecarregue o aparelho. Se necessário, submeta o aparelho a uma verificação. Desligue o aparelho, quando este não estiver a ser utilizado. Use luvas.

Mesmo quando esta ferramenta elétrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta elétrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada uma máscara de proteção para pó adequada.
2. Lesões auditivas, caso não seja utilizada uma proteção auditiva adequada.
3. Danos para a saúde resultantes das vibrações na mão e no braço, caso a ferramenta seja utilizada durante um longo período de tempo ou se não for operada e feita a manutenção de forma adequada.

6. Antes da colocação em funcionamento

6.1 Montagem do roçador de relva (fig. 3-4c)

Retire o jogo de parafusos do punho adicional (fig. 2/pos. 4). - Empurre o punho adicional (fig. 3/pos. 4) sobre a barra superior (fig. 3/pos. 7) e fixe-o com o jogo de parafusos previamente retirado. - Encaixe a cobertura de proteção (fig. 4a/pos. 12) na caixa do motor, como demonstra a fig. 4a. Dobre a cobertura de proteção (fig. 4b/pos. 12) tal como indica a fig. 4b. Fixe a cobertura de proteção com o parafuso (fig. 4c/pos. 14).

6.2 Regulação em altura (figura 5b)

Através do ajuste em altura é possível fazer uma posição de trabalho ideal.

Solte o fixador para o ajuste da barra (fig. 5b/pos. 6). Puxe a barra inferior para fora (fig. 5b/pos. 8) até esta ter o comprimento desejado. Torne a apertar o fixador para o ajuste da barra (fig. 5b/pos. 6).

6.3 Ajuste do punho adicional:

Coloque o roçador de relva numa base sólida no solo. Desaperte o fixador do punho adicional (fig. 3/pos. 5) e ajuste a posição ideal do punho adicional. Ao apertar o fixador, fixa o punho.

6.4 Utilização da barra de afastamento

Se necessário, a barra de afastamento (fig. 5c/pos. 9) pode ser dobrada para baixo até engatar. Utilize-a, p. ex., para o corte de plantas.

6.5 Ajuste da guia de cantos

A guia de cantos (fig. 5c/pos. 10) pode ser deslocada desapertando o parafuso (fig. 5c/pos. B). De seguida, torne a apertar bem o parafuso. Utilize-a, p. ex., quando cortar ao longo de uma alvenaria.

7. Operação

O roçador de relva dispõe de um sistema de extensão do fio parcialmente automático. Sempre que acionar o sistema de alongamento do fio parcialmente automático, o fio avança automaticamente para que possa cortar sempre a relva com a melhor largura de corte. Não se esqueça de que o desgaste do fio aumenta devido à ativação frequente do alongamento automático do fio.

Nota: Se a sua bobina for colocada pela primeira vez em funcionamento, a extremidade saliente e excedente do fio de corte é cortada pela lâmina de corte da cobertura de proteção.

Se na primeira colocação em funcionamento o fio ficar demasiado curto, prima o botão na bobina do fio e puxe o fio para fora. Aquando do primeiro arranque, o fio de corte é cortado automaticamente para o comprimento ideal.

Para obter o maior rendimento do seu roçador de relva, deve respeitar as seguintes instruções:

• Não utilize o roçador de relva sem o dispositivo de segurança.
• Não corte a relva se esta estiver molhada. Os melhores resultados são obtidos com a relva seca. Ligue o cabo elétrico ao cabo de extensão e fixe o cabo de extensão ao cerra-cabos (fig. 6/pos. 13).
• Para ligar o roçador de relva, pressione o bloqueio de ligação (fig. 5a/pos. A) e de seguida o interruptor para ligar/desligar (fig. 5a/pos. 3).
• Para desligar o roçador de relva, solte novamente o interruptor de ligar/desligar (fig. 5a/pos. 3). Aproxime o roçador à relva apenas se o interruptor estiver premido, isto é, se o roçador de relva estiver em funcionamento.
• Para cortar corretamente a relva, oscile o aparelho para o lado e ande para a frente. Segure o roçador de relva inclinado num ângulo de aprox. 30° (ver fig. 7 e fig. 8). Se a relva estiver comprida, comece a cortá-la progressivamente a partir da ponta (ver fig. 9). Aproveite a guia de cantos assim como a cobertura de proteção para evitar um desgaste desnecessário do fio (ver fig. 13 e fig. 14). Mantenha o roçador de relva afastado de objetos duros para evitar um desgaste desnecessário do fio.

Utilização do roçador de relva como aparador junto a cantos (fig. 5b)

• Para aparar cantos de relvados e canteiros, proceda da seguinte forma.
• Para transformar o roçador de relva, faça o seguinte.
• Desaperte o fixador para o ajuste da barra (6).
• Rode a barra 180° para a esquerda e aperte o fixador.
• Também aqui, a regulação em altura funciona como descrito no ponto 6.2.
• Deste modo, transforma o roçador de relva num aparador junto a cantos com o qual pode efetuar os cortes verticais da relva.

8. Substituição do cabo de ligação à rede

Para evitar perigos, sempre que o cabo de ligação à rede do aparelho for danificado, é necessário que seja substituído pelo fabricante ou pelo seu serviço de assistência técnica ou por uma pessoa com qualificação.

9. Limpeza, manutenção e encomenda de peças sobressalentes

Retire a ficha da corrente antes de qualquer trabalho de limpeza.

9.1 Limpeza

Mantenha os dispositivos de segurança, as ranhuras de ventilação e a carcaça do motor o mais limpos possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido a baixa pressão. Aconselhamos a limpar o aparelho diretamente após a utilização. Limpe regularmente o aparelho com um pano úmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. Remova os detritos na cobertura de proteção com uma escova.

9.2 Substituição da bobina do fio

Atenção! Antes da substituição da bobina do fio, não se esqueça de retirar a ficha da alimentação!

• Carregue lateralmente nas áreas assinaladas da cobertura da bobina e retire-a (figura 10a). Retire a bobina vazia do fio. Conduza as extremidades do fio da nova bobina de fio pelos olhais da cobertura da bobina (figura 10b) e deixe o fio sobressair cerca de 10 cm. Coloque a cobertura da bobina com a bobina novamente no respectivo suporte. Aquando do primeiro arranque, o fio de corte é cortado automaticamente para o comprimento ideal.

Atenção! As partes projetadas do fio de nylon podem provocar ferimentos!

9.3 Manutenção

No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

9.4 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

• Tipo da máquina - Número de artigo da máquina - Número de identificação da máquina
• Número da peça sobressalente necessária. Pode encontrar os preços e informações actuais em www.isc-gmbh.info

Bobina de fio de substituição Ref.a: 34.050.55

10. Armazenagem

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre os 5 e os 30 °C. Guarde a ferramenta elétrica na embalagem original.

11. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos acessórios são de diferentes materiais, como por exemplo o metal e o plástico. Os componentes que não estiverem em condições devem ter tratamento de lixo especial. Informe-se junto das lojas da especialidade ou da sua Câmara Municipal!

12. Avarias

O aparelho não funciona:

Verifique se o cabo se encontra correctamente ligado e verifique os fusíveis da rede eléctrica. Se o aparelho continua a não funcionar apesar de existir a corrente necessária, envie-o para o endereço do serviço de assistência técnica.

Só para países da UE

Não deite as ferramentas eléctricas para o lixo doméstico.

Segundo a directiva europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas devem ser recolhidas separadamente e colocadas nos ecopontos para efeitos de reciclagem.

Alternativa de reciclagem à devolução:

O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar adequadamente o aparelho eléctrico. Para tal, o aparelho usado também poderá ser entregue a uma instalação de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes eléctricos, que acompanham os aparelhos usados.

A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos, carece da autorização expressa da ISC GmbH.

5

Os aparelhos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao mesmo serviço de assistência técnica na morada indicada no presente certificado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica abaixo indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia regem as prestações de garantia complementar e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.
2. A garantia cobre exclusivamente os defeitos de material ou de fabrico e limita-se à reparação de tais defeitos ou à substituição do aparelho. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ser utilizado em empresas do comércio, do artesanato ou da indústria ou em atividades equiparáveis. A nossa garantia exclui, além disso, quaisquer indemnizações por danos de transporte, danos resultantes da não observância das instruções de montagem ou de uma instalação incorreta, da não observância das instruções de funcionamento (por exemplo, ligação a uma tensão de rede ou a um tipo de corrente errado), de uma utilização abusiva ou indevida (como, por exemplo, sobrecarga do aparelho ou utilização de ferramentas ou acessórios não autorizados), da não observância das regras de manutenção e segurança, da penetração de corpos estranhos no aparelho (por exemplo, areia, pedras ou pó), do uso da força ou de impactos externos (como, por exemplo, danos causados pela queda do aparelho), bem como do desgaste normal resultante da utilização do aparelho. Isto é válido especialmente para os acumuladores aos quais concedemos uma garantia de 12 meses.

O direito de garantia extingue-se no caso de já ter havido uma tentativa de reparação do aparelho.

1. O período de garantia é de 2 anos a contar da data de compra do aparelho. Os direitos de garantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detetado o defeito. Fica excluída a reclamação de direitos de garantia após o termo do período de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem está em contagem de um novo período de garantia para o aparelho ou para eventuais peças de substituição montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.
2. Para ativar a garantia, deverá enviar o aparelho defeituoso para a morada abaixo indicada, juntamente com o talão de compra ou qualquer outro documento comprovativo da data de compra. Por isso, é importante que guarde o talão de compra ou o comprovativo. Descreva o mais detalhadamente possível o motivo da reclamação. Se o defeito do aparelho estiver abrangido pelo serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado.

Naturalmente, também teremos todo o gosto em efetuar reparações que não estejam, ou tenham deixado de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.
