MANUAL DE UTILIZADOR BTSM 2534 EINHELL

P Manual de instruções original

Serra de tração, corte transversal e

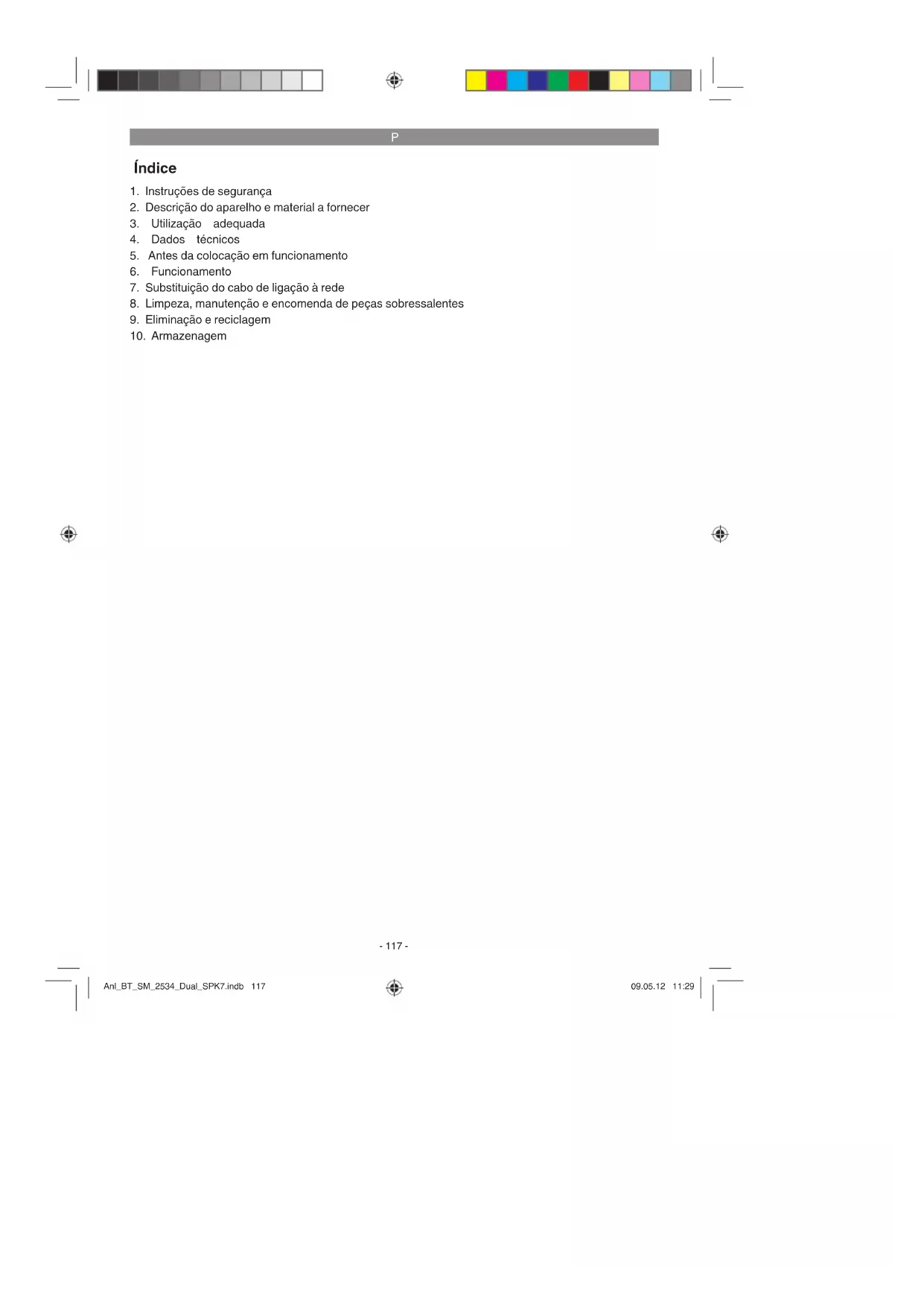

1. Instruções de segurança

2. Descrição do aparelho e material a fornecer

3. Utilização adequada

5. Antes da colocação em funcionamento

7. Substituição do cabo de ligação à rede

8. Limpeza, manutenção e encomenda de peças sobressalentes

9. Eliminação e reciclagem

Anl_BT_SM_2534_Dual_SPK7.indb 117Anl_BT_SM_2534_Dual_SPK7.indb 117 09.05.12 11:2909.05.12 11:29P

Aviso - Para reduzir o risco de ferimentos leia o manual de instruções

Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo.

Use óculos de protecção. As faíscas produzidas durante o trabalho ou as aparas, os estilhaços e a

poeira que saem do aparelho podem provocar cegueira.

Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros materiais pode

formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser trabalhados!

Use luvas de protecção!

Atenção! Perigo de ferimento! Não aproxime as mãos do disco de serra em movimento.

Anl_BT_SM_2534_Dual_SPK7.indb 118Anl_BT_SM_2534_Dual_SPK7.indb 118 09.05.12 11:2909.05.12 11:29P

Ao utilizar ferramentas, devem ser respeitadas

algumas medidas de segurança para preve-

nir ferimentos e danos. Por conseguinte, leia

atentamente este manual de instruções / estas

instruções de segurança. Guarde-o num local

seguro, para que o possa consultar sempre que

necessário. Caso passe o aparelho a outras

pessoas, entregue também este manual de in-

struções / estas instruções de segurança. Não

nos responsabilizamos pelos acidentes ou danos

causados pela não observância deste manual e

das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes

encontram-se na brochura fornecida.

Leia todas as instruções de segurança e

indicações. O incumprimento das instruções de

segurança e indicações pode provocar choques

eléctricos, incêndios e/ou ferimentos graves.

Guarde todas as instruções de segurança e

indicações para mais tarde consultar.

Indicações especiais para o laser

 Atenção: radiação laser

Não olhe para o raio

Nunca olhe directamente para a trajectória

Nunca direccione o raio laser para superfí-

cies reflectoras, pessoas ou animais. Mesmo

um raio laser de potência reduzida poderá

causar danos oculares.

Cuidado – poderá ficar exposto a radiação

perigosa se decidir adoptar métodos que não

É proibido efectuar alterações no laser para

aumentar a sua potência.

O fabricante não assume qualquer respon-

sabilidade por danos causados pela inobser-

vância das instruções de segurança.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1-3)

2. Interruptor para ligar/desligar

3. Alavanca de desbloqueio

4. Cabeça da máquina

5. Bloqueio da árvore da serra

6. Protecção do disco de serra móvel

8. Dispositivo de fi xação

9. Barra de encosto amovível

10. Base de apoio da peça

11. Barra de encosto fi xa

12. Elemento de inserção da bancada

22. Saco colector de aparas

23. Barra de tracção

24. Parafuso de aperto para barra de tracção

25. Pino de retenção

26. Parafuso de aperto para base de apoio da

27. Parafuso serrilhado para limitação de pro-

28. Encosto para limitação de profundidade de

29. Parafuso de regulação

30. Parafuso de regulação

31. Parafuso de fi xação

Com a ajuda da descrição do material a fornecer,

verifi que se o artigo se encontra completo. Caso

faltem peças, dirija-se num prazo máximo de

5 dias úteis após a compra do artigo a um dos

nossos Service Center ou ao representante mais

próximo, fazendo-se acompanhar de um talão de

compra válido. Para o efeito, consulte a tabela da

garantia que se encontra nos termos de garantia

Abra a embalagem e retire cuidadosamente o

Remova o material da embalagem, assim

como os dispositivos de segurança da emba-

lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri-

as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter-

mo do período de garantia.

O aparelho e o material da embalagem não

são brinquedos! As crianças não devem

brincar com sacos de plástico, películas ou

peças de pequena dimensão! Existe o perigo

de deglutição e asfi xia!

Serra de tracção, corte transversal e meia-

Dispositivo de fixação (8)

2 bases de apoio da peça (10)

Manual de instruções original

Instruções de segurança

3. Utilização adequada

A serra de tracção, corte transversal e meia-

esquadria serve para cortar madeira e materiais

similares, em função do tamanho da máquina. A

serra não se destina ao corte de lenha.

A máquina só pode ser utilizada para os fi ns a

que se destina. Qualquer outro tipo de utilização

é considerado inadequado. Os danos ou feri-

mentos de qualquer tipo daí resultantes são da

responsabilidade do utilizador/operador e não do

Chamamos a atenção para o facto de os nossos

aparelhos não terem sido concebidos para uso

comercial, artesanal ou industrial. Não assumi-

mos qualquer responsabilidade se o aparelho for

utilizado no comércio, artesanato ou indústria ou

em actividades equiparáveis.

Só podem ser utilizados discos de serra adequa-

dos para a máquina. É proibido usar indiscrimina-

damente qualquer disco de corte.

Também faz parte de uma utilização adequada a

observação das instruções de segurança, assim

como as instruções de montagem e instruções

de operação contidas no manual de instruções.

As pessoas responsáveis pela operação e ma-

nutenção da máquina têm de estar familiarizadas

com a mesma e ter conhecimento dos possíveis

perigos. Além disso, devem ser escrupulosa-

mente respeitadas as normas para a prevenção

de acidentes actualmente em vigor. Deverão ser

respeitadas igualmente todas as demais regras

gerais no domínio da medicina e segurança no

O fabricante não se responsabiliza por alterações

arbitrárias efectuadas na máquina, nem pelos da-

nos daí resultantes. Mesmo que a máquina seja

utilizada da forma prevista, não são de excluir

por completo factores de risco residual. Devido

à construção e à estrutura da máquina podem

ocorrer as seguintes situações:

Aproximação das mãos do disco de serra em

movimento (ferimento por corte)

Rechaço de peças ou partes de peças.

Quebras do disco de serra.

Projecção de fragmentos de metal duro defei-

tuosos do disco de serra.

Lesões auditivas devido à não utilização da

protecção auditiva necessária.

Emissões de pó da madeira prejudiciais à

saúde no caso de utilização em espaços

Potência: 2100 W S1 / 2350 W S6 25%

Disco de serra com pastilhas

de metal duro: ø 250 x ø 30 x 3 mm

Número de dentes: 48

Raio de acção: -45° / 0°/ +45°

Corte em meia-esquadria à esquerda: de 0° a 45°

Corte em meia-esquadria à direita: ....de 0° a 45°

Largura de corte a 90°: 340 x 75 mm

Largura de corte a 45°: 240 x 75 mm

Largura de corte a 2 x 45° (corte duplo em meia

esquadria à esquerda): 240 x 42 mm

Largura de corte a 2 x 45° (corte duplo em meia

Comprimento de onda do laser: 650 nm

Potência do laser: ≤ 1 mW Modo de funcionamento S6 25%: funcionamento

contínuo com corte em caso de sobrecarga (du-

ração da operação 10 min.). Para não sobreaque-

cer, o motor só deverá funcionar com a potência

nominal indicada durante 25% da operação e

continuar em seguida sem carga durante os res-

Os valores de ruído e de vibração foram apura-

dos de acordo com a EN 61029.

Nível de pressão acústica L

3 dB Nível de potência acústica L WA

3 dB Use uma protecção auditiva.

O ruído pode provocar danos auditivos.

Valores totais de vibração (soma vectorial de três

direcções) apurados de acordo com a EN 61029.

Valor de emissão de vibração a

O valor de emissão de vibração indicado foi me-

dido segundo um método de ensaio normalizado,

podendo, consoante o tipo de utilização da fer-

ramenta eléctrica, sofrer alterações e em casos

excepcionais ultrapassar o valor indicado.

O valor de emissão de vibração indicado pode

ser comparado com o de uma outra ferramenta

O valor de emissão de vibração indicado também

pode ser utilizado para um cálculo prévio de

Reduza a produção de ruído e de vibração

Utilize apenas aparelhos em bom estado.

Limpe e faça a manutenção do aparelho re-

Adapte o seu modo de trabalho ao aparelho.

Não sobrecarregue o aparelho.

Se necessário, submeta o aparelho a uma

Desligue o aparelho, quando este não estiver

Mesmo quando esta ferramenta eléctrica é

utilizada adequadamente, existem sempre

riscos residuais. Dependendo do formato e

do modelo desta ferramenta eléctrica podem

ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada

uma máscara de protecção para pó adequa-

2. Lesões auditivas, caso não seja utilizada uma

protecção auditiva adequada.

3. Danos para a saúde resultantes das vib-

rações na mão e no braço, caso a ferramenta

seja utilizada durante um longo período de

tempo ou se não for operada e feita a manu-

tenção de forma adequada.

Anl_BT_SM_2534_Dual_SPK7.indb 121Anl_BT_SM_2534_Dual_SPK7.indb 121 09.05.12 11:2909.05.12 11:29P

5. Antes da colocação em

Antes de ligar a máquina, certifi que-se de que

os dados constantes da placa de características

correspondem aos dados de rede.

Retire sempre a fi cha de alimentação da cor-

rente eléctrica antes de efectuar ajustes no

A máquina tem de ser colocada de modo

seguro, ou seja, deve ser aparafusada a uma

bancada de trabalho, uma substrutura univer-

Antes da colocação em funcionamento, todas

as coberturas e dispositivos de segurança

têm de estar montados de forma adequada.

O disco da serra deverá poder funcionar sem

qualquer impedimento.

No caso de madeiras já trabalhadas, veri-

fique se não há corpos estranhos, como p. ex.

pregos ou parafusos, etc.

Antes de carregar no interruptor para ligar/

desligar certifique-se de que o disco de serra

está bem montado e de que as peças móveis

trabalham com suavidade.

Antes de ligar a máquina, certifique-se de

que os dados constantes da placa de carac-

terísticas correspondem aos valores de rede.

Retire a ficha de alimentação da respectiva

tomada antes de iniciar qualquer trabalho de

montagem e de ajuste.

5.2 Montar a serra (fi guras 1-5)

Para ajustar a mesa rotativa (17) é neces-

sário desbloqueá-la primeiro, para isso solte

o parafuso de aperto (14) dando aprox. 2

Gire a mesa rotativa (17) e o ponteiro (15)

para a medida angular pretendida na escala

(16) e fixe com o parafuso de aperto (14). A

serra tem posições fixas nas posições -45°,

-31,6°, -22,5°, -15°, 0°, 15°, 22,5°, 31,6° e

45°, nas quais a mesa rotativa (17) tem um

Para desbloquear a serra da posição inferior,

prima ligeiramente a cabeça da máquina (4)

para baixo e puxe ao mesmo tempo o pino de

retenção (25) do suporte do motor para fora.

Rode o pino de retenção (25) 90° antes de o

soltar, para que a serra permaneça desblo-

Vire a cabeça da máquina (4) para cima até a

alavanca de desbloqueio (3) engatar.

O dispositivo de fixação (8) pode ser monta-

do tanto à direita como à esquerda na banca-

da da serra fixa (18).

Monte a base de apoio da peça (10) na ban-

vo parafuso de aperto (26) (figura 4, 5).

Monte a segunda base de apoio da peça (10)

no lado oposto da serra e fixe-a com o res-

pectivo parafuso de aperto (26).

Para inclinar a cabeça da máquina (4) para

desapertar o parafuso de aperto (21).

Para garantir uma posição segura da serra

ajuste o apoio regulável (13), rodando-o, de

modo a que a serra fique horizontal e estável.

5.3 Ajuste preciso do encosto para o corte

transversal a 90° (fi gura 6-8)

Fixe a posição da mesa rotativa (17) a 0°.

Solte o parafuso de aperto (21) e incline a ca-

beça da máquina (4) totalmente para a direita

Ajuste o parafuso de regulação (29) até que

(7) e a mesa rotativa (17).

Por fim, verifique a posição do ponteiro (20)

na escala (19). Se necessário, solte o pontei-

ro (20) com uma chave Phillips, coloque-o na

posição 0° da escala (19) e volte a apertar o

parafuso de retenção.

O esquadro de encosto não está incluído no

material a fornecer.

5.4 Ajuste preciso do encosto para o corte

em meia-esquadria a 45° (fi gura 1, 7, 9)

Fixe a posição da mesa rotativa (17) a 0°.

Solte o parafuso de aperto (21) e incline a

cabeça da máquina (4) totalmente para a es-

querda a 45° com o punho (1).

Ajuste o parafuso de regulação (30) até que

(7) e a mesa rotativa (17).

O esquadro de encosto não está incluído no

Anl_BT_SM_2534_Dual_SPK7.indb 122Anl_BT_SM_2534_Dual_SPK7.indb 122 09.05.12 11:2909.05.12 11:29P

5.5 Ajuste do ângulo de corte em meia es-

quadria na cabeça da máquina

Segure a cabeça da máquina (4) pela pega

Depois de puxar o botão (33), a cabeça da

máquina também pode ser inclinada sem

ressaltos para diferentes posições fixas.

Ângulo para a esquerda: 0-45°

Ângulo para a direita: 0-45°

Volte a apertar o parafuso de aperto (21).

5.6 Ajuste da barra de encosto amovível

Atenção! Esta serra está equipada com uma

tra aparafusada na barra de encosto fixa (11).

Para cortes em meia-esquadria e cortes

duplos em meia-esquadria com a cabeça da

serra inclinada para a direita, é necessário re-

mover totalmente a barra de encosto direita.

Atenção! Neste caso, a altura máxima permi-

tida da peça a trabalhar diminui (v. 4. Dados

Depois de terminados os trabalhos, volte a

A barra de encosto amovível tem de perman-

ecer sempre no aparelho. Com uma barra de

encosto retirada, a segurança de funciona-

mento do aparelho fica comprometida.

6.1 Corte transversal a 90° e mesa rotativa a

No caso das larguras de corte até aprox. 100

mm, a função de tracção da serra pode ser fi xada

na posição posterior, com a ajuda do parafuso

de aperto para barra de tracção (24). Para as lar-

guras de corte superiores a 100 mm, certifi que-

se de que o parafuso de aperto para barra de

tracção (24) está solto e que a cabeça da máqui-

na (4) pode ser deslocada.

Coloque a cabeça da máquina (4) na posição

Empurre a cabeça da máquina (4) para trás

com o punho (1) e se necessário fixe-a nesta

posição. (em função da largura de corte)

(18) com a ajuda do dispositivo de fixação

Pressione a alavanca de desbloqueio (3)

para desbloquear a cabeça da máquina(4).

Para ligar o motor, prima o interruptor para

Com a barra de tracção (23) fixa: movimente

a cabeça da máquina (4) para baixo com

o auxílio do punho (1) de forma uniforme,

exercendo uma ligeira pressão até o disco de

serra (7) ter cortado a peça a trabalhar.

Com a barra de tracção não fixa (23): puxe

a cabeça da máquina (4) totalmente para a

frente e baixe-a por inteiro de modo uniforme

com o auxílio do punho (1), exercendo uma

ligeira pressão. Agora, empurre a cabeça da

máquina (4) completamente para trás, lenta-

mente e de forma uniforme, até que o disco

de serra (7) tenha cortado totalmente a peça

Depois de concluir o processo de corte,

desloque novamente a cabeça da máquina

(4) para a posição de descanso, em cima, e

solte o interruptor para ligar/desligar (2).

Atenção! A mola de retorno obriga a cabeça

da máquina a regressar automaticamente para

cima, ou seja, depois de concluído o corte, em

vez de largar o punho (1), desloque a cabeça da

máquina (4) lentamente para cima com uma leve

6.2 Corte transversal a 90° e mesa rotativa de

Com a serra de corte transversal podem ser

executados cortes transversais a 0° - 45° para a

esquerda e 0° - 45° para a direita relativamente à

Gire a mesa rotativa (17) e o ponteiro (15)

para a medida angular pretendida na escala

(16) e fixe com o parafuso de aperto (14). A

serra tem posições fixas nas posições -45°,

-31,6°, -22,5°, -15°, 0°, 15°, 22,5°, 31,6° e

45°, nas quais a mesa rotativa (17) tem um

6.3 Corte em meia-esquadria de 0° a 45° e

mesa rotativa a 0° (fi gura 1–3, 13)

Com a serra de corte transversal podem ser exe-

cutados cortes em meia-esquadria à esquerda

num ângulo de 0° a 45° e à direita num ângulo de

0° a 45° relativamente à superfície de trabalho.

Se necessário, desmonte o dispositivo de

fixação (8) ou monte-o no lado oposto da

bancada da serra fixa (18).

Coloque a cabeça da máquina (4) na posição

Fixe a posição da mesa rotativa (17) a 0°.

O ajuste do ângulo de corte em meia esqua-

dria na cabeça da máquina e da barra de

encosto é realizado conforme descrito nos

6.4 Corte em meia-esquadria de 0° a 45° e

mesa rotativa a 0° (fi gura 1–3, 14)

Com a serra de corte transversal podem ser exe-

cutados cortes em meia-esquadria à esquerda

num ângulo de 0° a 45° e à direita num ângulo

de 0 a 45° relativamente à superfície de trabalho,

ajustando simultaneamente a mesa rotativa à

esquerda num ângulo de 0° a 45° ou à direita

num ângulo de 0° a 45° relativamente à barra de

encosto (corte duplo em meia esquadria).

Se necessário, desmonte o dispositivo de

fixação (8) ou monte-o no lado oposto da

bancada da serra fixa (18).

Coloque a cabeça da máquina (4) na posição

Ajuste a mesa rotativa (17) para o ângulo

pretendido com o punho (1) (ver também o

Volte a apertar o parafuso de aperto (14) para

fixar a mesa rotativa.

O ajuste do ângulo de corte em meia esqua-

dria na cabeça da máquina e da barra de

encosto é realizado conforme descrito nos

6.5 Limitação de profundidade de corte

Através do parafuso (27) a profundidade de

corte pode ser ajustada de forma contínua.

Para tal, solte a porca serrilhada no parafuso

(27) e rebata o encosto para a limitação de

profundidade de corte (28) para fora. Ajuste

a profundidade de corte pretendida, aper-

Proceda a um corte de teste para verificar o

6.6 Saco colector de aparas (fi g. 2)

A serra está equipada com um saco de recolha

O saco de recolha (22) pode ser esvaziado atra-

vés do fecho de correr, que se encontra do lado

6.7 Substituição do disco de serra

ficha de alimentação!

Use luvas durante a substituição da lâmina

de serra, de forma a evitar ferimentos!

Gire a cabeça da máquina (4) para cima.

Retire a protecção do disco de serra móvel

(6) para trás e gire simultaneamente a chapa

de cobertura, de forma a que o parafuso de

fixação fique acessível.

Com uma mão, pressione o bloqueio da ár-

vore da serra (5) e com a outra mão coloque

a chave sextavada interior (d) no parafuso de

fixação (31). Após uma volta, no máx., o blo-

queio da árvore da serra (5) fica encaixado.

Para soltar o parafuso de fixação (31) exerça

um pouco mais de força para a direita.

Desaperte totalmente o parafuso de fixação

Limpe cuidadosamente o parafuso de fixação

(7), proceda pela sequência inversa.

Atenção! O biselado de corte dos dentes, ou

seja, o sentido de rotação do disco de serra

(7) tem de coincidir com o sentido indicado

pela seta existente na carcaça.

Antes de continuar a trabalhar com a serra,

Atenção! Após cada substituição do disco

de serra, verifique se este gira livremente no

elemento de inserção da bancada (12), tanto

na vertical como inclinado a 45°.

Atenção! A substituição e o alinhamento do

disco de serra (7) têm de ser executados de

6.8 Transporte (fi g. 1-3)

Aperte o parafuso de aperto (14) para blo-

quear a mesa rotativa (17)

Accione a alavanca de desbloqueio (3), pres-

sione a cabeça da máquina (4) para baixo e

fixe-a com o pino de retenção (25). A serra

está agora bloqueada na posição inferior.

Fixe a função de tracção da serra com o par-

afuso de aperto para barra de tracção (25) na

Transporte a máquina pela bancada da serra

Para voltar a montar a máquina, siga o ponto

6.9 Funcionamento do laser (fi gura 2)

Ligar: para ligar o laser (35) coloque o interruptor

para ligar/desligar do laser (36) na posição “I”. É

projectada uma linha de laser na peça a trabalhar

que indica a orientação precisa do corte.

Desligar: coloque o respectivo interruptor para

ligar/desligar (36) na posição “0”.

6.10 Travão eléctrico

Por motivos de segurança, o aparelho está equi-

pado com um sistema eléctrico de travagem para

a lâmina de serra. Por conseguinte, pode ocorrer

uma ligeira formação de odor ou de faúlhas ao

desligar. Tal não produz quaisquer efeitos sobre a

operacionalidade ou segurança de funcionamen-

7. Substituição do cabo de ligação à

Para evitar perigos, sempre que o cabo de li-

gação à rede deste aparelho for danifi cado, é

necessário que seja substituído pelo fabricante

ou pelo seu serviço de assistência técnica ou por

uma pessoa com qualifi cação.

8. Limpeza, manutenção

e encomenda de peças

Retire a fi cha da corrente antes de qualquer tra-

Mantenha os dispositivos de segurança,

ranhuras de ventilação e a carcaça do motor

o mais limpo possível. Esfregue o aparelho

com um pano limpo ou sopre com ar compri-

mido a baixa pres são.

Aconselhamos a limpar o aparelho directa-

mente após cada utilização.

Limpe regularmente o aparelho com um pano

húmido e um pouco de sabão. Não utilize

detergentes ou solventes; estes podem

corroer as peças de plástico do aparelho.

Certifique-se de que não entra água para o

interior do aparelho. A entrada de água num

aparelho eléctrico aumenta o risco de choque

8.2 Escovas de carvão

No caso de formação excessiva de faíscas,

mande verifi car as escovas de carvão por um

electricista. Atenção! As escovas de carvão só

podem ser substituídas por um electricista.

No interior do aparelho não existem quaisquer

peças que necessitem de manutenção.

8.4 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se

fazer as seguintes indicações:

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária

Pode encontrar os preços e informações actuais

em www.isc-gmbh.info

Anl_BT_SM_2534_Dual_SPK7.indb 125Anl_BT_SM_2534_Dual_SPK7.indb 125 09.05.12 11:2909.05.12 11:29P

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala-

gem para evitar danos de transporte. Esta emba-

lagem é matéria-prima, podendo ser reutilizada

ou reciclada. O aparelho e os respectivos aces-

sórios são de diferentes materiais, como p. ex.

o metal e o plástico. Não deite os aparelhos de-

feituosos para o lixo doméstico. Para uma elimi-

nação ecologicamente correcta, o aparelho deve

ser entregue num local de recolha adequado.

Se não tiver conhecimento de nenhum local de

recolha, informe-se junto da sua administração

Guarde o aparelho e os respectivos acessórios

em local escuro, seco e sem risco de formação

de gelo, fora do alcance das crianças. A tempe-

ratura ideal de armazenamento situa-se entre os

5 e os 30 ˚C. Guarde a ferramenta eléctrica na

Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico!

Segundo a directiva europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electró-

nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser

recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.

Alternativa de reciclagem relativa à solicitação de devolução:

O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade-

quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto

de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e

respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes

electrónicos, que acompanham os aparelhos usados.

A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece

da autorização expressa da iSC GmbH.

Reservado o direito a alterações técnicas

Anl_BT_SM_2534_Dual_SPK7.indb 127Anl_BT_SM_2534_Dual_SPK7.indb 127 09.05.12 11:2909.05.12 11:29P

A empresa iSC GmbH ou o seu representante assegura a reparação de defeitos ou a substituição de

aparelhos de acordo com o quadro abaixo, sendo que os direitos legais de garantia permanecem váli-

Categoria Exemplo Serviço de garantia

Defeito no material ou na est-

Peças de desgaste* Escovas de carvão 6 meses

Disco de serra Garantia apenas em caso de

defeitos imediatos (24h após

a compra / data do talão de

Peças em falta 5 dias úteis

* não incluído obrigatoriamente no material a fornecer!

Relativamente às peças de desgaste, aos consumíveis e peças em falta, a empresa iSC GmbH ou o

seu representante só assegura a reparação de defeitos ou a substituição se o defeito for apresentado

num prazo de 24h (consumíveis), 5 dia úteis (peças em falta) ou 6 meses (peças de desgaste) após a

compra, e a data de compra for comprovada por um talão.

Em caso de defeitos no material ou na estrutura dentro do período de garantia, pedimos-lhe que ent-

regue o aparelho juntamente com a fi cha em anexo, totalmente preenchida. É importante fornecer uma

descrição precisa do erro.

Para isso, responda às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)?

Descreva este erro de funcionamento.

Anl_BT_SM_2534_Dual_SPK7.indb 128Anl_BT_SM_2534_Dual_SPK7.indb 128 09.05.12 11:2909.05.12 11:29P

Estimado(a) cliente,

Os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho

não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso

serviço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, tam-

bém pode contactar-nos telefonicamente através do número de assistência técnica abaixo indicado. O

exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia regem as prestações de garantia complementar e não afectam

os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. A garantia cobre exclusivamente os defeitos de material ou de fabrico e limita-se à reparação de

tais defeitos ou à substituição do aparelho. Chamamos a atenção para o facto de os nossos aparel-

hos não terem sido concebidos para uso comercial, artesanal ou industrial. Não haverá, por isso,

lugar a um contrato de garantia no caso de o aparelho ser utilizado em empresas do comércio, do

artesanato ou da indústria ou em actividades equiparáveis. A nossa garantia exclui, além disso,

quaisquer indemnizações por danos de transporte, danos resultantes da não observância das ins-

truções de montagem ou de uma instalação incorrecta, da não observância das instruções de fun-

cionamento (por exemplo, ligação a uma tensão de rede ou a um tipo de corrente errado), de uma

utilização abusiva ou indevida (como, por exemplo, sobrecarga do aparelho ou utilização de ferra-

mentas ou acessórios não autorizados), da não observância das regras de manutenção e seguran-

ça, da penetração de corpos estranhos no aparelho (por exemplo, areia, pedras ou pó), do uso da

força ou de impactos externos (como, por exemplo, danos causados pela queda do aparelho), bem

como do desgaste normal resultante da utilização do aparelho. Isto é válido especialmente para os

acumuladores aos quais concedemos uma garantia de 12 meses. O direito de garantia extingue-se

no caso de já ter havido uma tentativa de reparação do aparelho.

3. O período de garantia é de 2 anos a contar da data de compra do aparelho. Os direitos de garantia

devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido

detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do período

de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período

de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para

eventuais peças de substituição montadas no mesmo. O mesmo se aplica no caso de a assistência

técnica ter sido prestada no local.

4. Para activar a garantia deverá enviar o aparelho defeituoso à cobrança para a morada abaixo in-

dicada, juntamente com o talão de compra original ou qualquer outro documento comprovativo

da data de compra. Por isso, é importante que guarde o talão de compra como comprovativo. De-

screva o mais detalhadamente possível o motivo da reclamação. Se o defeito do aparelho estiver

abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou

Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de

estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para

este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.

Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com

os termos de garantia deste manual de instruções.

Anl_BT_SM_2534_Dual_SPK7.indb 129Anl_BT_SM_2534_Dual_SPK7.indb 129 09.05.12 11:2909.05.12 11:29FIN

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com a

directiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af
