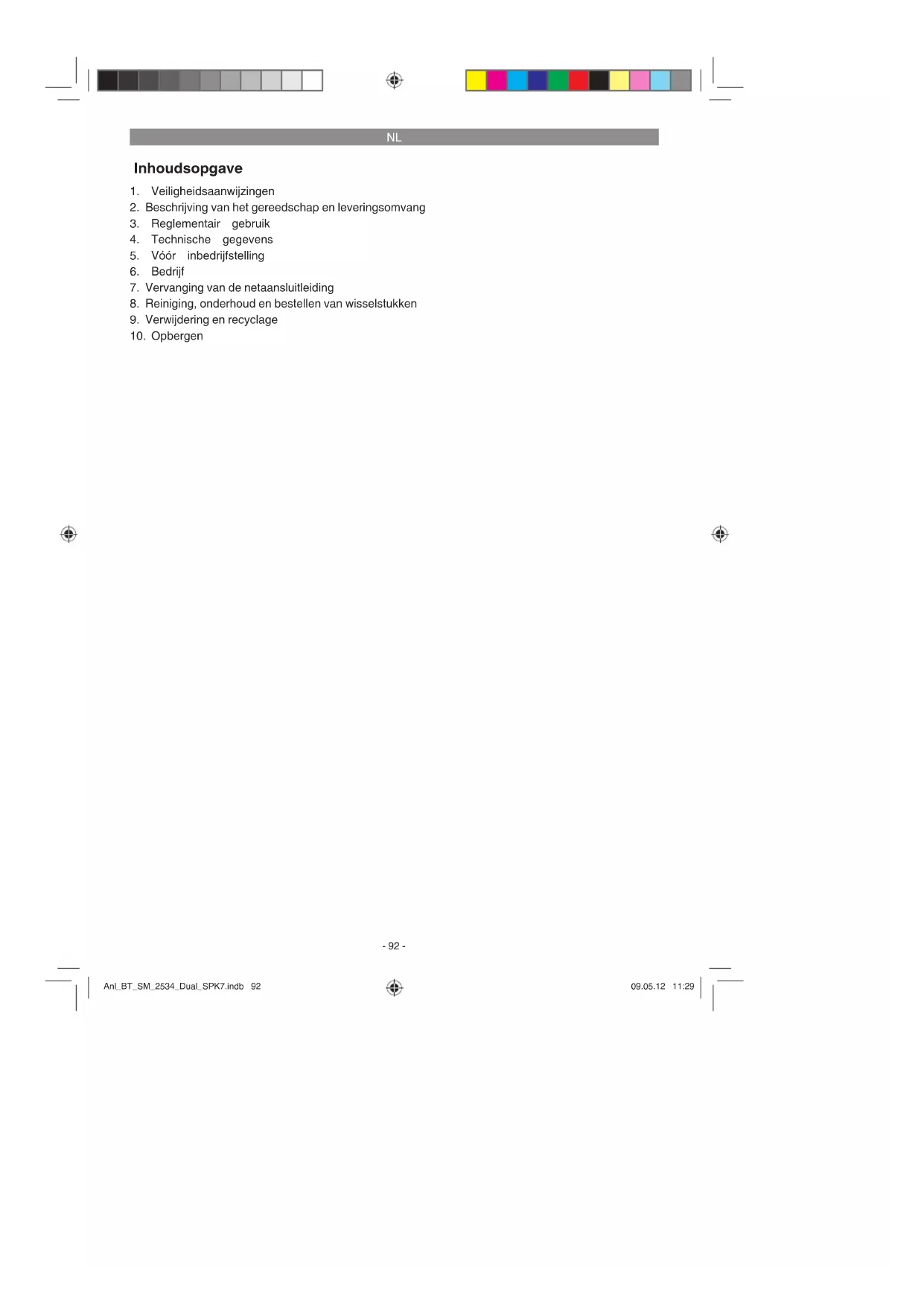

GEBRUIKSAANWIJZING BTSM 2534 EINHELL

Trek-, afkort- en verstekzaag

1. Veiligheidsaanwijzingen

2. Beschrijving van het gereedschap en leveringsomvang

3. Reglementair gebruik

4. Technische gegevens

5. Vóór inbedrijfstelling

7. Vervanging van de netaansluitleiding

8. Reiniging, onderhoud en bestellen van wisselstukken

9. Verwijdering en recyclage

Anl_BT_SM_2534_Dual_SPK7.indb 92Anl_BT_SM_2534_Dual_SPK7.indb 92 09.05.12 11:2909.05.12 11:29NL

Waarschuwing - Handleiding lezen om het letselrisico te verminderen

Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.

Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het

toestel ontsnappen kunnen leiden tot zichtverlies.

Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schade-

lijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!

Draag veiligheidshandschoenen!

Let op! Lichamelijk gevaar! Niet in het draaiende zaagblad grijpen.

Anl_BT_SM_2534_Dual_SPK7.indb 93Anl_BT_SM_2534_Dual_SPK7.indb 93 09.05.12 11:2909.05.12 11:29NL

Bij het gebruik van toestellen dienen enkele

veiligheidsmaatregelen te worden nageleefd om

lichamelijk gevaar en schade te voorkomen. Lees

daarom deze handleiding / veiligheidsinstructies

zorgvuldig door. Bewaar deze goed zodat u de in-

formatie op elk moment kunt terugvinden. Mocht

u dit toestel aan andere personen doorgeven,

gelieve dan deze handleiding / veiligheidsins-

tructies mee te geven. Wij zijn niet aansprakelijk

voor ongevallen of schade die te wijten zijn aan

niet-naleving van deze handleiding en van de vei-

ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u

in de bijgaande brochure.

Lees alle veiligheidsinstructies en aanwijzin-

gen. Nalatigheden bij de inachtneming van de

veiligheidsinstructies en aanwijzingen kunnen

elektrische schok, brand en/of zware letsels tot

gevolg hebben. Bewaar alle veiligheidsinstruc-

ties en aanwijzingen voor de toekomst.

Speciale aanwijzingen omtrent de laser

 Let op: Laserstraling

Niet in de straal kijken

Nooit rechtstreeks in de stralengang kijken.

De laserstraal nooit richten op weerkaatsen-

de oppervlakken noch op personen of dieren.

Ook een laserstraal met een gering vermogen

kan schade berokkenen aan het oog.

Voorzichtig – als u anders te werk gaat dan

hier beschreven kan dit leiden tot een bloot-

stelling aan gevaarlijke straling.

Lasermodule nooit openen.

Het is niet toegestaan veranderingen aan de

laser uit te voeren teneinde het vermogen van

de laser te verhogen.

De fabrikant is niet aansprakelijk bij schade

die te wijten is aan niet-naleving van de veilig-

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

6. Zaagbladafdekking bewegelijk

9. Afneembare aanslagrail

11. vaststaande aanslagrail

24. Vastzetschroef voor trekgeleiding

26. Vastzetschroef voor werkstukhouder

27. Kartelschroef voor snijdieptebeperking

28. Aanslag voor snijdieptebeperking

Gelieve de volledigheid van het artikel te controle-

ren aan de hand van de beschreven leveringsom-

vang. Indien er onderdelen ontbreken gelieve

zich binnen de 5 werkdagen na aankoop van

het artikel te wenden tot ons servicecenter mits

vertoon van een geldig bewijs van aankoop of tot

de dichtstbijzijnde desbetreff ende bouwmarkt..

Gelieve daarvoor de garantietabel in de garantie-

bepalingen aan het einde van de handleiding in

Open de verpakking en neem het toestel

voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede

Controleer het toestel en de accessoires op

Bewaar de verpakking indien mogelijk tot het

verloop van de garantieperiode.

Het toestel en het verpakkingsmateriaal zijn

geen speelgoed voor kinderen! Kinderen mo-

gen niet met plastic zakken, folies en kleine

stukken spelen! Er bestaat inslik- en verstik-

Trek-, afkort- en verstekzaag

2 x werkstukhouder (10)

Veiligheidsinstructies

3. Reglementair gebruik

De trek-, afkort- en verstekzaag dient om hout en

houtachtige materialen af te korten overeenkoms-

tig de grootte van de machine. De zaag is niet

geschikt voor het snijden van brandhout.

De machine mag slechts voor werkzaamheden

worden gebruikt waarvoor ze bedoeld is. Elk

ander verder gaand gebruik is niet reglementair.

Voor daaruit voortvloeiende schade of verwon-

dingen van welke aard dan ook is de gebruiker/

bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overe-

enkomstig hun bestemming niet geconstrueerd

zijn voor commercieel, ambachtelijk of industrieel

gebruik. Wij geven geen garantie indien het ge-

reedschap in ambachtelijke of industriële bedrij-

ven alsmede bij gelijk te stellen activiteiten wordt

Alleen de voor de machine gepaste zaagbladen

mogen worden gebruikt. Het gebruik van snijschij-

ven van welke soort dan ook is verboden.

Het naleven van de veiligheidsvoorschriften al-

sook van de montage- en bedrijfsvoorschriften

van deze gebruiksaanwijzing hoort eveneens tot

het doelmatig gebruik.

Personen, die de machine bedienen en onder-

houden, moeten met haar vertrouwd en op de

hoogte zijn van mogelijke gevaren. Bovendien

moeten de geldende voorschriften ter voorkoming

van ongevallen strikt worden opgevolgd. Andere

algemene regels qua arbeidsgeneeskunde en

veiligheid dienen in acht te worden genomen.

Veranderingen aan de machine sluiten een

aansprakelijkheid van de fabrikant en daaruit

voortvloeiende schade helemaal uit. Ondanks

een doelmatig gebruik kunnen bepaalde res-

terende risicofactoren niet volledig uit de weg

worden geruimd. Ten gevolge van de constructie

en opbouw van de machine kunnen zich de vol-

gende punten voordoen :

Raken van het zaagblad in het niet afgedekte

Grijpen in het draaiend zaagblad (snijwon-

Terugstoot van werkstukken en werkstukde-

Wegslingeren van beschadigde hardmetaal-

delen van het zaagblad.

Gehoorschade bij niet-gebruik van de nodige

Bij gebruik in gesloten vertrekken vrijkomen

van houtstof die schadelijk is voor de gezond-

Hardmetaalzaagblad: Ø 250 x Ø 30 x 3 mm

Zwenkbereik: -45° / 0°/ +45°

Versteksnede naar links: 0° tot 45°

Versteksnede naar rechts: 0° tot 45°

Zaagbreedte bij 90°: 340 x 75 mm

Zaagbreedte bij 45°: 240 x 75 mm

Zaagbreedte bij 2 x 45°

(dubbele versteksnede links): 240 x 42 mm

Zaagbreedte bij 2 x 45°

Vermogen laser: ≤ 1 mW Bedrijfsmodus S6 25 %: Doorlopend bedrijf met

discontinue belasting (cyclusduur 10 min). Om de

motor niet ontoelaatbaar te verwarmen mag de

motor 25% van de cyclusduur met het opgegeven

nominale vermogen werken en moet hij vervol-

gens 75% van de cyclusduur zonder last verder

De geluids- en vibratiewaarden werden bepaald

3 dB Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie

richtingen) bepaald volgens EN 61029.

Trillingsemissiewaarde a

De opgegeven trillingsemissiewaarde is gemeten

volgens een genormaliseerde testprocedure en

kan veranderen naargelang van de wijze waarop

het elektrische gereedschap wordt gebruikt en

in uitzonderingsgevallen boven de opgegeven

De vermelde trillingsemissiewaarde kan worden

gebruikt om elektrische gereedschappen onder-

ling te vergelijken.

De vermelde trillingsemissiewaarde kan ook wor-

den gebruikt om voor begin van de werkzaamhe-

den de nadelige gevolgen te beoordelen.

Beperk de geluidsontwikkeling en vibratie tot

Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

Pas uw manier van werken aan het toestel

Overbelast het toestel niet.

Laat het toestel indien nodig nazien.

Schakel het toestel uit als het niet wordt ge-

Er blijven altijd restrisico’s over ook al wordt

dit elektrisch gereedschap naar behoren be-

diend. Volgende gevaren kunnen zich voordo-

en in verband met de bouwwijze en uitvoe-

ring van dit elektrisch gereedschap:

2. Gehoorschade indien geen gepaste gehoor-

beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit

uit hand-arm-trillingen indien het toestel lang

zonder onderbreking wordt gebruikt of niet

naar behoren wordt gehanteerd en onder-

Anl_BT_SM_2534_Dual_SPK7.indb 96Anl_BT_SM_2534_Dual_SPK7.indb 96 09.05.12 11:2909.05.12 11:29NL

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken-

plaatje overeenkomen met de gegevens van

het stroomnet alvorens het gereedschap aan te

Verwijder altijd de netstekker uit het stop-

contact voordat u het gereedschap anders

De machine moet worden opgesteld zodat ze

veilig staat, d.w.z. ze moet op een werkbank,

een universeel onderstel of iets dergelijks

worden vastgeschroefd.

Vóór inbedrijfstelling moeten alle afdekkingen

en veiligheidsinrichtingen naar behoren zijn

Het zaagblad moet vrij kunnen draaien.

Bij reeds bewerkt hout op vreemde voorwer-

pen letten zoals b.v. nagels of schroeven etc.

Voordat u de aan-/uitschakelaar indrukt dient

u zich ervan te vergewissen dat het zaagblad

correct is gemonteerd en beweeglijke onder-

delen gemakkelijk bewegen.

5.2 Zaag monteren (fi g. 1-5)

Om de draaitafel (17) te verstellen de

vastzetschroef (14) met ca. 2 hele slagen

losdraaien teneinde de draaitafel (17) te ont-

Draaitafel (17) en wijzer (15) op de gewenste

hoekmaat van de schaal (16) draaien en

fixeren m.b.v. de vastzetschroef (14). De zaag

heeft grendelstanden bij de posities -45°,

-45°, -22,5°, -15°, 0°, 15°, 22,5°, 31,6° en 45°,

waarin de draaitafel (17) hoorbaar vastklikt.

De zaag uit de onderste stand vrijzetten door

de machinekop (4) lichtjes omlaag te drukken

en tegelijk de borgbout (25) de motorhouder

uit te trekken. Draai de borgbout (25) met 90°

voordat u hem loslaat zodat de zaag ontgren-

Vastzetschroeven voor werkstukhouder (26)

Werkstukhouder (10) op de vaststaande

zaagtafel (18) monteren, overeenkomstige

vastzetschroef (26) aanhalen (fig. 4, 5).

De tweede werkstukhouder (10) aan de over-

kant van de zaag monteren en borgen d.m.v.

de overeenkomstige vastzetschroef (26).

De machinekop (4) kan naar links tot max.

45° schuin worden gesteld door de vast-

zetschroef (21) los te draaien.

Zorg ervoor dat de zaag veilig staat door de

instelbare standvoet (13) zodanig te draaien

dat de zaag horizontaal en vast staat.

5.3 Nauwkeurig instellen van de aanslag voor

afkortsnede 90° (fi g. 6-8)

De draaitafel (17) in 0° stand fixeren.

De vastzetschroef (21) losdraaien en met de

90° aanslagwinkelhaak (a) tussen zaagblad

(7) en draaitafel (17) aanleggen.

Justeerschroef (29) draaien tot de hoek

tussen zaagblad (7) en draaitafel (17) 90°

Controleer daarna de stand van de wijzer

(20) op de schaal (19). Indien nodig, wijzer

(20) losdraaien m.b.v. de kruiskopschroeven-

draaier, naar de 0° stand van de schaal (19)

brengen en vastzetschroef terug aanhalen.

De aanslagwinkelhaak is niet bij de levering

5.4 Nauwkeurig instellen van de aanslag voor

De vastzetschroef (21) losdraaien en met de

handgreep (1) de machinekop (4) helemaal

naar links tot 45° neigen.

45°-aanslagwinkelhaak (b) tussen zaagblad

(7) en draaitafel (17) aanleggen.

Justeerschroef (30) draaien tot de hoek tus-

sen zaagblad (7) en draaitafel (17) exact 45°

De aanslagwinkelhaak is niet bij de levering

5.5 Instellen van de verstekhoek aan de ma-

Na het trekken van de knop (33) kan de ma-

chineknop traploos of ook in verschillende

grendelstanden schuin worden gezet.

Hoek naar links: 0-45°

Hoek naar rechts: 0-45°

Vastzetschroef (21) opnieuw aanhalen.

Anl_BT_SM_2534_Dual_SPK7.indb 97Anl_BT_SM_2534_Dual_SPK7.indb 97 09.05.12 11:2909.05.12 11:29NL

5.6 Instellen van de afneembare aanslagrail

Let op! Deze zaag is voorzien van afneemba-

re aanslagrail (9) die vastgeschroefd is op de

vaststaande aanslagrail (11).

Bij versteksneden en dubbele versteksneden

met naar rechts gekantelde zaagkop moet de

rechter aanslagrail volledig worden gedemon-

teerd. Let op! In dit geval vermindert de maxi-

maal toegestane werkstukhoogte (zie onder

4. Technische gegevens).

Maak aan het einde van de werkzaamheden

de afneembare aanslagrail altijd weer vast

De aanslagrail moet altijd bij het toestel bli-

jven. Een verwijderde aanslagrail brengt de

bedrijfsveiligheid van het toestel in gevaar.

6.1 Afkortsnede 90° en draaitafel 0°

Bij snijbreedten tot ca. 100 mm kan de trekfunctie

van de zaag in de achterste positie worden gefi -

xeerd d.m.v. de vastzetschroef voor trekgeleiding

(24). Mocht de zaagbreedte meer dan 100 mm

bedragen, dient erop te worden gelet dat de

vastzetschroef voor trekgeleiding (24) los is en de

machinekop (4) bewegelijk is.

Machinekop (4) naar de bovenste stand bren-

Machinekop (4) aan de handgreep (1) naar

achteren schuiven en, indien nodig, in deze

stand fixeren. (naargelang de snijbreedte).

Leg het te zagen hout op de aanslagrail (11)

en op de draaitafel (17).

Het materiaal op de vaststaande zaagtafel

(18) vastzetten m.b.v. de spaninrichting (8)

zodat het tijdens het zagen niet kan verschui-

einde de machinekop (4) vrij te zetten.

AAN / UIT-schakelaar (2) indrukken om de

motor in te schakelen.

Bij gefixeerde trekgeleiding (23): met de

handgreep (1) de machinekop (4) gelijkmatig

en met lichte druk omlaag bewegen tot het

zaagblad (7) het werkstuk heeft doorsneden.

Bij niet gefixeerde trekgeleiding (23): Kop (4)

van de machine helemaal naar voren trekken

en dan met de handgreep (1) gelijkmatig en

met lichte druk helemaal omlaag bewegen.

Dan de machinekop (4) traag en gelijkmatig

helemaal naar achteren schuiven tot het

zaagblad (7) het werkstuk volledig heeft

Na het zagen de machinekop (4) terug naar

zijn bovenste ruststand brengen en AAN /

UIT-schakelaar (2) loslaten.

Let op! Door de terughaalveer slaat de machine

vanzelf omhoog, daarom de handgreep (1) aan

het einde van de zaagsnede niet loslaten, maar

de machinekop (4) langzaam en onder lichte te-

gendruk omhoog bewegen.

6.2 Afkortsnede 90° en draaitafel 0°-45°

Met de afkortzaag kunnen afkortsneden van 0°

tot 45° naar links en van 0° tot 45° naar rechts ten

opzichte van de aanslagrail worden uitgevoerd.

Draaitafel (17) loszetten door de vast-

zetschroef (14) los te draaien.

Draaitafel (17) en wijzer (15) op de gewenste

hoekmaat van de schaal (16) draaien en

fixeren m.b.v. de vastzetschroef (14). De zaag

heeft grendelstanden bij de posities -45°,

-31,6°, -22,5°, -15°, 0°, 15°, 22,5°, 31,6° en

45°, waarin de draaitafel (17) hoorbaar vast-

Vastzetschroef (14) opnieuw aanhalen om de

draaitafel (17) te fixeren.

Zaagsnede uitvoeren zoals beschreven onder

6.3 Versteksnede 0°-45° en draaitafel 0°

Met de afkortzaag kunnen versteksneden naar

links van 0-45° en naar rechts van 0-45° t.o.v. het

werkvlak worden uitgevoerd.

Spaninrichting (8), indien nodig, demonteren

of aan de overkant van de vaststaande zaag-

tafel (18) aanbrengen.

Machinekop (4) naar de bovenste stand bren-

Het instellen van de verstekhoek aan de

machinekop en de aanslagrail gebeurt zoals

beschreven onder punt 5.5, 5.6.

Zaagsnede uitvoeren zoals beschreven onder

Anl_BT_SM_2534_Dual_SPK7.indb 98Anl_BT_SM_2534_Dual_SPK7.indb 98 09.05.12 11:2909.05.12 11:29NL

6.4 Versteksnede 0° tot 45° en draaitafel 0° tot

Met de afkortzaag kunnen versteksneden naar

links van 0-45° en naar rechts van 0-45° t.o.v. het

werkvlak worden uitgevoerd, met gelijktijdige af-

stelling van de draaitafel t.o.v. de aanslagrail van

0-45° naar links of van 0-45° naar rechts (dubbele

Spaninrichting (8), indien nodig, demonteren

of aan de overkant van de vaststaande zaag-

tafel (18) aanbrengen.

Machinekop (4) naar de bovenste stand bren-

Draaitafel (17) loszetten door de vast-

zetschroef (14) los te draaien.

Met de handgreep (1) de draaitafel (17) op de

gewenste hoek afstellen (zie hieromtrent ook

De vastzetschroef (14) opnieuw aanhalen om

de draaitafel te fixeren.

Het instellen van de verstekhoek aan de

machinekop en de aanslagrail gebeurt zoals

beschreven onder punt 5.5, 5.6.

Zaagsnede uitvoeren zoals beschreven onder

6.5 Snijdieptebegrenzing (fi g. 15)

Met de schroef (27) kan de snijdiepte trap-

loos worden afgesteld. Draai te dien einde de

kartelmoer op de schroef (27) los en klap de

aanslag voor de snijdieptebegrenzing (28)

naar buiten. Stel de gewenste snijdiepte in

door de schroef (27) in- of uit te draaien en

haal daarna de kartelmoer op de schroef (27)

Controleer de afstelling aan de hand van een

6.6 Spaanopvangzak (fi g. 2)

De zaag is voorzien van een opvangzak (22) voor

De spaanzak (22) kan via de ritssluiting aan de

onderkant worden leeggemaakt.

6.7 Verwisselen van zaagblad (fi g. 1, 16-18)

Voor het vervangen van het zaagblad:

netstekker uit het stopcontact trekken!

Draag bij het verwisselen van het zaagblad

handschoenen om letsels te voorkomen!

Zwenk de machinekop (4) omhoog.

Draai de schroef (z) op de afdekplaat (f) van

Trek de beweeglijke zaagbladafdekking (6)

terug en draai tegelijkertijd de afdekplaat zo-

danig dat de flensschroef toegankelijk wordt.

Druk met één hand de zaagasvergrendeling

(5) in en zet met de andere hand de inbuss-

leutel (d) op de flensschroef (31) aan. Na

maximaal één hele slag klikt de zaagasver-

grendeling (5) vast.

Draai dan met wat meer kracht de flensschro-

ef (31) met de wijzers van de klok mee los.

Draai de flensschroef (31) er helemaal uit en

neem de buitenflens (32) af.

Neem het zaagblad (7) van de binnenflens af

en trek het naar beneden eruit.

Flensschroef (31), buitenflens (32) en binnen-

flens zorgvuldig schoonmaken.

Het nieuwe zaagblad (7) in omgekeerde

volgorde monteren en aanhalen.

Let op! De afschuining van de tanden, d.w.z.

de draairichting van het zaagblad (7), moet

overeenkomen met de richting van de pijl op

Controleer of de veiligheidsinrichtingen naar

behoren werken voordat u met de zaag ver-

Let op! Telkens na het verwisselen van zaag-

blad controleren of het zaagblad al loodrecht

staande alsook op 45° gekanteld in het tafe-

linzetstuk (12) vrij draait.

Let op! Het verwisselen en richten van het

zaagblad (7) dient naar behoren te worden

6.8 Transport (fi g. 1-3)

Vastzetschroef (14) aanhalen om de draaita-

kop (4) omlaagdrukken en arręteren d.m.v. de

Trekfunctie van de zaag in de achterste stand

fixeren d.m.v. de vastzetschroef voor trekge-

Draag de machine aan de vaststaande zaag-

Om de machine opnieuw op te bouwen gaat

u te werk zoals beschreven in punt 5.2.

6.9 Gebruik van de laser (fi g. 2)

Inschakelen: Breng de AAN/UIT-schakelaar

laser (36) naar de stand „I“ om de laser (35) in te

schakelen. Een laserlijn wordt op het te bewerken

stuk geprojecteerd die exact aanduidt langs waar

het snijden dient te gebeuren.

Uitschakelen: Breng de AAN/UIT-schakelaar

laser (36) naar de stand „0“.

6.10 Elektrische rem

Om veiligheidsredenen is het toestel voorzien van

een elektrisch remsysteem voor het zaagblad.

Daarom kan er zich bij het uitschakelen reuk- of

vonkvorming voordoen. Die heeft geen uitwerking

op de gebruiksklaarheid of bedrijfsveiligheid van

7. Vervanging van de

Als de netaansluitleiding van dit apparaat be-

schadigd wordt, dan moet hij door de fabrikant

of diens klantendienst of door een gelijkwaardig

gekwalifi ceerde persoon vervangen worden, om

gevaren te vermijden.

8. Reiniging, onderhoud en

bestellen van wisselstukken

Trek vóór alle schoonmaakwerkzaamheden de

netstekker uit het stopcontact.

Hou de veiligheidsinrichtingen, de ventila-

tiespleten en het motorhuis zo veel mogelijk

vrij van stof en vuil. Wrijf het toestel met een

schone doek af of blaas het met perslucht bij

Het is aan te bevelen het toestel direct na elk

gebruik te reinigen.

Reinig het toestel regelmatig met een vochti-

ge doek en wat zachte zeep. Gebruik geen

reinigings- of oplosmiddelen; die zouden de

kunststofcomponenten van het toestel kun-

nen aantasten. Let er goed op dat geen water

in het toestel terechtkomt. Door binnendrin-

gen van water in een elektrische apparatuur

verhoogt het risico van een elektrische schok.

Bij bovenmatige vonkvorming laat u de koolbors-

tels door een bekwame elektricien nazien. Let op!

De koolborstels mogen enkel door een bekwame

elektricien worden vervangen.

In het toestel zijn er geen andere te onderhouden

8.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-

gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk

Actuele prijzen en info vindt u terug onder

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om

transportschade te voorkomen. Deze verpakking

is een grondstof en bijgevolg herbruikbaar of kan

naar de grondstofkringloop worden teruggevo-

erd. Het toestel en zijn accessoires bestaan uit

diverse materialen, zoals b.v. metaal en kunststof.

Defecte toestellen horen niet thuis in het huisvuil.

Om zich van het toestel naar behoren te ontdoen

dient het naar een geschikte verzamelplaats te

worden gebracht. Als u geen verzamelplaats kent

gelieve u dan bij de gemeente te informeren.

Bewaar het toestel en de accessoires op een

donkere, droge en vorstvrije plaats die voor

kinderen ontoegankelijk is. De optimale opberg-

temperatuur ligt tussen 5° C en 30° C. Bewaar

het elektrische gereedschap in de originele ver-

Anl_BT_SM_2534_Dual_SPK7.indb 100Anl_BT_SM_2534_Dual_SPK7.indb 100 09.05.12 11:2909.05.12 11:29NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2002/96/EG op afgedankte elektrische en elektronische toestellen en

omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver-

zameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te

werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel

kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de

wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen

gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge-

deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

Anl_BT_SM_2534_Dual_SPK7.indb 101Anl_BT_SM_2534_Dual_SPK7.indb 101 09.05.12 11:2909.05.12 11:29NL

De fi rma iSC GmbH of de desbetreff ende bouwmarkt garandeert het verhelpen van gebreken resp. de

vervanging van het toestel overeenkomstig het onderstaande overzicht waarbij de wettelijke garantiec-

laims onaangetast blijven.

Categorie Voorbeeld Garantieprestatie

Gebreken aan materiaal of con-

Zaagblad Garantie enkel in geval van

onmiddellijk defect (24u na

datum van aankoop/bewijs van

Ontbrekende onderdelen 5 werkdagen

* niet verplicht bij de leveringsomvang begrepen!

Wat betreft slijtstukken, verbruiksmateriaal en ontbrekende onderdelen garandeert de fi rma iSC GmbH

of de desbetreff ende bouwmarkt het verhelpen van gebreken resp. een nalevering alleen indien het

gebrek binnen de 24u (verbruiksmateriaal), 5 werkdagen (ontbrekende onderdelen) of 6 maanden

(slijtstukken) na aankoop wordt aangegeven en de datum van aankoop door het bewijs van aankoop

Bij materiaal- of constructiegebreken verzoeken wij u ons het toestel in geval van garantie samen met

de bijgaande garantiekaart te bezorgen en deze kaart volledig in te vullen. Belangrijk is hierbij een

nauwkeurige beschrijving van de fout op te geven.

Gelieve daarvoor onderstaande vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

Beschrijf deze foutieve werkwijze.

Anl_BT_SM_2534_Dual_SPK7.indb 102Anl_BT_SM_2534_Dual_SPK7.indb 102 09.05.12 11:2909.05.12 11:29NL

onze producten zijn aan een strenge kwaliteitscontrole onderhevig. Mocht dit apparaat echter ooit niet

naar behoren functioneren, spijt het ons ten zeerste en vragen u zich tot onze servicedienst onder het

adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst via het hi-

eronder vermelde servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:

1. Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijke garantieclaims

blijven onaangetast door deze garantie. Onze garantieprestatie is voor uw gratis.

2. De garantieprestatie heeft uitsluitend betrekking op gebreken die te wijten zijn aan materiaal- of fab-

ricagefouten en is beperkt tot het verhelpen van deze gebreken of het vervangen van het apparaat.

Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet geconstrueerd zijn voor

commercieel, ambachtelijk of industrieel gebruik. Een garantieovereenkomst komt daarom niet tot

stand als het apparaat in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen acti-

viteiten wordt gebruikt. Uitgesloten van onze garantie zijn verder schadeloosstellingen voor trans-

portschade, schade door niet-naleving van de montage-instructies of op grond van ondeskundige

installatie, niet-naleving van de handleiding (zoals door b.v. aansluiting op een verkeerde netspan-

ning of stroomsoort), oneigenlijke of onoordeelkundige toepassingen (zoals b.v. overbelasting van

het apparaat of gebruik van niet toegestane inzetgereedschappen of toebehoren), niet-naleving van

de onderhouds- en veiligheidsbepalingen, binnendringen van vreemde voorwerpen in het apparaat

(zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v.

schade door neervallen) alsmede door normale slijtage die zich bij het doelmatig gebruik van het

apparaat voordoet. Dit geldt vooral voor accu’s waarop wij 12 maanden garantie geven. Er kan geen

aanspraak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.

3. De garantieperiode bedraagt 2 jaar en gaat in op de datum van aankoop van het apparaat. Garan-

tieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen

van het defect geldend te worden gemaakt. Het geldend maken van garantieclaims na verloop van

de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt noch tot een

verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor

het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter

plaatse uitvoeren van een serviceactiviteit.

4. Om een garantieclaim geldend te maken dient u het defecte apparaat franco op te sturen aan het

hieronder vermelde adres. Voeg het originele verkoopbewijs of een ander gedateerd bewijs van

aankoop bij. Gelieve daarom de kassabon als bewijs goed te bewaren! Wij verzoeken u de reden

van de klacht zo nauwkeurig mogelijk te beschrijven. Valt het defect van het apparaat binnen onze

garantieprestatie bezorgen wij u per omgaande een hersteld of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhel-

pen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen

van deze garantie conform de garantiebepalingen van deze handleiding.

Anl_BT_SM_2534_Dual_SPK7.indb 103Anl_BT_SM_2534_Dual_SPK7.indb 103 09.05.12 11:2909.05.12 11:29E

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y
