BGET 5529 - Bosmaaier EINHELL - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis BGET 5529 EINHELL in PDF-formaat.
| Producttype | Elektrische bosmaaier |
| Merk | Einhell |
| Model | BGET 5529 |
| Netspanning | 230 V ~ 50 Hz |
| Vermogen | 550 W |
| Snijdiameter | 29 cm |
| Onbelast toerental | 10.500 tpm |
| Diameter snijdraad | 1,4 mm |
| Geluidsdrukniveau LpA | 85 dB(A) (onzekerheid KpA 3 dB) |
| Geluidsvermogensniveau LWA | 94 dB(A) (onzekerheid KWA 3 dB) |
| Trillingsemissiewaarde | a_h = 4,8 m/s², K = 1,5 m/s² |
| Hoofdfuncties | Grasmaaien, kantensnijden |
| Instellingen | Handgreephoogte, hoek van de boom (4 standen), extra handgreep (draaibaar 2 standen) |
| Beschermingsinrichtingen | Beschermkap, afstandhouder, geleidingswielen, kabelontlaster |
| Voedingstype | Netkabel |
| Onderhoud en reiniging | Reinigen met vochtige doek en zeep, geen reinigingsmiddelen gebruiken, draadspoel vervangen |
| Veiligheid | Aan/uit-schakelaar, inertiestop, bescherming tegen vocht, dragen van gehoor- en oogbescherming aanbevolen |
| Reserveonderdelen | Vervangende draadspoel ref. 34.050.70 |
| Conform gebruik | Privétuinen en hobbytuinen, niet professioneel |
| Garantie | 2 jaar vanaf aankoopdatum |
| Opslag | Droge plaats, vorstvrij, tussen 5 en 30 °C |
Veelgestelde vragen - BGET 5529 EINHELL
Gebruikersvragen over BGET 5529 EINHELL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Bosmaaier in PDF-formaat gratis! Vind uw handleiding BGET 5529 - EINHELL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. BGET 5529 van het merk EINHELL.

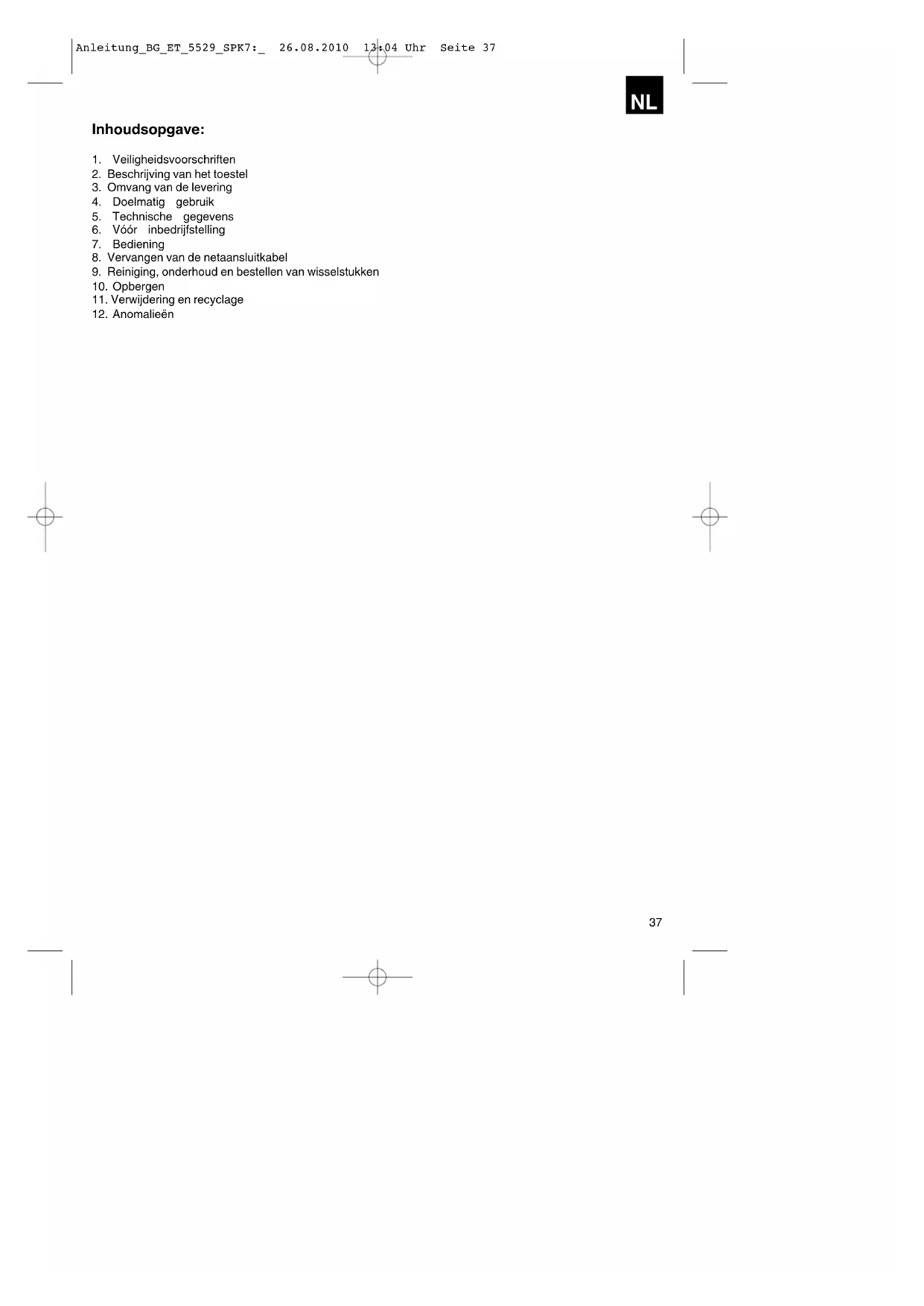

GEBRUIKSAANWIJZING BGET 5529 EINHELL
- Veiligheidsvoorschriften
- Beschrijving van het toestel
- Omvang van de levering
- Doelmatig gebruik
- Technische gegevens
- Voor inbedrijfstelling
- Bediening
- Vervangen van de netaansluitkabel
- Reiniging, onderhoud en bestellen van wisselstukken
- Opbergen
- Verwijdering en recyclage
- Anomalieen
NL
Let op!
Bij het gebruik van materieel dieren enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding zorgvuldig door. Bewaar
deze goed zodat u de informatatie op elk moment kunt
terugvinden. Mocht u dit toestel aan andere
personen doorgeven, gelieve dan deze handleiding
mee te gehen.
Wij zijn nicht aansprakelijk voor ongevallen of schade die te wijten zijn aan Niet-naleving van deze handleiding en van de veiligheidsinstructies.
1. Veiligheidsinstructies
De overeenkomstige veiligheidsinstrumenties vindt u in de bijgaande brochure.
WAARSCHUWING!
Lees alle veiligheidsinstructies en aanwijzingen.
Nalatigheden bij de inachtneming van de veiligheidsinstrumentes en aanwijzingen kuren elektrische schok, brand en/of zware letsels tot gevolg hebben.
Bewaar alle veiligheidsinstrukties en aanwijzingen voor de toekomst.
Verklaring van het instructiebord op het gereedschap (zie fig. 11)
A Wrschuwing!
B Lees de handleiding alvorens het gereedschap in gebruik te stellen!
C Oog- en gehoorbeschermer dragen!
D Tegen vocht beschermen!
E Trek de netstekker uit het stopcontact alvorens een beschadigde aansluitkabel te controleren!
F Derden weighouden uit de gevarenzone!
G Gereedschap looptuit!
H Voorzichtig! Scherp mes. Handen weghonden.
2. Beschrijving van het gereedschap (fig. 1)
1.Netkabel
2. Bovenste handgreep
3. AAN/UIT-schakelaar
4. Extra handgreep
5. Arrêt voor extra handgreep
6. Arret voor steelerstelling
7. Bovenste steel
8. Onderste steel
-
Afstandbeugel
-
Geleidingswielen
-
Draadspoel
- Beschermkap
- Kabeltrekontlastingsklem
- Schroeven
3. Leveringsomvang
Open de verpakking en neem het toestel voorzichtig uit de verpakking.
Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
- Controller of de leveringsomvang compleet is.
- Controller het toestel en de accessoires op transportschade.
Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.
LET OP
Het toestel en het verpakkingsmaterial een发展格局. Kinderen mogen met met plastic zakken, folies enkleine stukken spelien! Er bestaat inslik- en verstikkingsgevaar!
- Trimmer
Extra handgreep
Beschemkap
Geleidingswielen
Afstandbeugel
3 × schroef
Originele handleiding
Veiligheidsinstructies
Het gereedschap dient voor het snoeien van gazon,kleine grasvlakten, in de particuliere tuin voor eigengebruik en in de hobbytuin.
Als gereedschappen voor de particuliere tuin voor eigen gebruik en in de hobbytuin worden diegene beschouwd die Niet worden gebruikt in openbare plantsoenen, parken, sportpleinen, langs wegen en in de land- en bosbouw. Het behoorlijk gebruik van het gereedschap houdt in dat de bijgaande handleiding van de fabrikant in acht worden genomen.
Let op! Wegens gevaar voor Personen en materièle schade mag het gereedschap Niet worden gezruikt om takken Klein te snijden voor het composteren.
De machine mag slechts voor werkzaamheden worden gezrukt waarvoor ze bedoeld is. Elk ander verder gaand gezruik is Niet reglementair. Voor waaruit voortvloeijende schade of verwondingen van welke aard dan ook is de gezruiker/bediener, Niet de fabrikant, aansprakelijk.
Wij wijzen erop dat once gereedschappen overeenkomstig hun bestemming Niet geconstruereeerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkde of industrielle bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt.
| Vermogen | 550 |
| Snijcirkel Ø 29 cm | |
| Omwentelingen per minuut n0 | 10.500 t/min. |
| Snijdraad Ø 1,4 mm |
Geluid en vibratie
| Geluidsdrukniveau \( {\mathrm{L}}_{\mathrm{{pA}}} \) | 85 dB (A) |
| Onzekerheid \( {\mathrm{K}}_{\mathrm{{pA}}} \) | 3 dB |
| Geluidsvermögen \( {\mathrm{L}}_{\mathrm{{WA}}} \) | 94 dB (A) |
| Onzekerheid \( {\mathrm{K}}_{\mathrm{{WA}}} \) | 3 dB |
Draag een gehoorbeschermer.
Lawaai kan aanleiding geven tot gehoorverlies.
Trillingsmissiewaarde a_h = 4.8 m/s^2 Onzekerheid K = 1.5 m/s^2
Waarschuwing!
De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap worden gezrukt en in uitzonderingsgevallen boven de opgegeven waarde liggen.
De vermelde trillingsemissiewaarde kan worden gebrukt om elektrische gereedschappen onderling te vergelijkden.
De vermelde trillingsemissiewaarde kan ook worden gebruikt om voor begin van de werkzaamheden de nadelige gevolgen te beoorden.
Beperk de geluidsontwikkeling en vibratie tot een minimum!
- Gebruik enkel intacte toestellen.
Onderhoud en reinig het toestel regelmatig.
Pas uw manier van werken aan het toestel aan.
Overbelast het toestel Niet.
Laat het toestel indien nodig nazien.
Schakel het toestel uit als het Niet worden gebruikt.
Draag handschoenen.
Restrisico's
Er blijven altiijd restrisico's over ook al worden dit elektrisch gereedschapaar behoren bediend. VolgendeGeVarenkunnen zich voordoen in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:
- Longletsels indien geen gpaste stofmasken worden gedragen.
- Gehoorschade indien geen gepaste gehoorbeschermer worden gedragen.
- Schade aan de gezondmat die voortvloeit uithand-arm-trillingen indien het toestel lang zonder onderbreking worden gebruikt of Nietaar behorewordt gehanteerd en onderhoden.
6. Vór ingebruikneming
6.1 Montage van grastrimmer (fig. 3a-3e)
Schroevensenetui de extra handgreep (fig.2, pos. 4) verwijderen.
Extra handgreep (fig. 3a, pos. 4) op de bovenste steel (fig. 3a, pos. 7) steken.
Extra handgreep fixeren d.m.v. de schroef (fig. 3a, pos. A) en de stermoer (fig. 3b, pos. 5).
Afstandbeugel (fig. 3c, pos. 9) fixeren d.m.v. de beide schroeven (fig. 3c, pos. 14 zoals getoond in fig. 3c.
- Beschemkap (fig. 3d, pos. 12) het motorhuis op steken en fixeren d.m.v. de schroef (fig. 3d, pos. 14) zoals getoond in fig. 3d.
Geleidingswielen (fig. 3e, pos. 10) het motorhuis op schuiven zoals goontoed in fig. 3e. Daar bij erop letten dat het wielen hoortbaar vastklikken.
6.2 Hoogteverstelling (fig. 4)
Een optimale werkpositionie kan worden ingesteld met behulp van de hoogteverstelling.
- Arretering voor steelverstelling (fig. 4/pos. 6) loszetten.
Onderste steel (fig. 4/pos. 8) op de gewenste lengte uittrekken. - Arretering voor steelverstelling (fig. 4/pos. 6) opnieuw aanhalen.
NL
6.3 Verstellen van de extra handgreep:
Zet de gazontrimmer vast op de grond. Zet de arretering van de extra handgreep (fig. 3b/pos. 5) los en stel de optimale stand van de extra handgreep af. De greep worden gefixeerd door de arretering aan te halen.
6.4 Verstellen van de steelhoek (fig. 4)
Bij ingedrukte arretering (fig. 4, pos. A) kan de hoek van de steel in 4 standen worden veranderd. Stel de hoek af die voor uw werkzaamheden gemakkelijk is. Let erop dat de steel veilig vastklikt.
6.5 Verstellen van de bovenste handgreep (fig. 9)
Bij ingedrakte arretering (fig. 9, pos. A) kan de bovenste handgreepaar 2 posities worden gedraaid,b.v.oor het trimmen van gazonranden.Let waar bij op het veilig vastklikken van de bovenste handgreep.
7. Bediening
Aanwijizing: Als u uw machine voor het eerst in werkking stelt worden het eventueleuitstekende overbodige eind van de snijdraad ingekort door het snijlemmet van de beschemmkap.
Indien de draad bij de eerste inwerkingstelling te kort is, drukt u de knop op de draadspoel en en trekt u er de draad flinkuit. Bij het eerste opstarten worden de snijdraad automatisch op de optimale lengte ingekort.
Gelieve de volgende instructies in acht te nemen teneinde het hoogste vermogen van uw grastrimmer te behalen:
- Gebruik de gastrimmer nicht zonder bescherminrichting.
Maai nicht als het gras nat is. De Beste resultaten behaalt u als het gras droog is. - De netkabel aansluiten op de verlangkabel en die vastmaken aan de kabeltrekontlastingsklem (fig. 5/pos. 13).
Omwu gazontrimmer in te schakelen drukt u op de AAN/UIT-schakelaar (fig. 5, pos.3).
Om uw grastrimmer uit te schakelen laut u de AAN/UIT-schakelaar wee los (fig. 5a, pos. 3) - De grastrimmer enkel nader bij het gras brengen als de schakelaar ingedrukt is, d.w.z. als de grastrimmer in werkig is.
- Om correct te snijden het toestel zijdelings zwenken en vooruitgaan. Hou waar bij de grastrimmer met ca. 30^ schuin (zie fig. 6 en 7).
Bij lang gras moet het gras, uitgaand van de top, trapsgewijs korter worden gesneden (zie fig. 8).
Maak gebruik van de kantgeleider alsook van de beschermkap om een onnodige slijtage van de draad te vermijden.
Hou de grastrimmer weg van harde voorwerpen teneinde een onnodige slijtage van de draad te vermijden.
Gebruik van de gazontrimmer als Kantmaaier (fig. 9)
Om de kanten van uw gazon en perken te snijden kan de gazontrimmer als volgt worden veranderd:
Hoek van de steel op de laagste positie afstellen zoals beschreiben onder 6.4.
Bovenste handgreep met 90^ draaien zoals beschreiben onder 6.5.
8. Vervanging van de netaansluitleiding
Als de netaansluitleiding van dit apparaat beschadigd worden, dan要去 hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalificeerde person verrangen worden, om gevaren te vermijden.
9. Reiniging, onderhoud en bestellen van wisselstukken
Trek vór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.
9.1 Reiniging
Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel möglichk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
- Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststoffcomponenten van het toestel können aantastaten. Let er goed op dat geen water in het toestelterechtkomt.
Aankoekingen met een borstel van de beschermkap verwijderen.
9.2 Vervangen van draadspoel
Let op! Trek zeker de netstekker uit het stopcontact alvorens de draadspoel te verrangen!
Druk zijdelings op de gekenmerkte plaatsen van de spelofafdekking en neem.Deze uit (fig.11a).
Neem de lege draadspoeluit.
Leid de uiteinden van de draad van de neue draadspoel door de ogen van de spoelafdekking (fig. 11b) en laat de draad ca. 10 cm uitsteken.
-Plaats de speloeafdekking met de spoel terug de spoelhouser in.
Bij de eerste aanloop worden de snijdraad automatisch op de optimale lenghte ingekort.
Let op! Weggeslingerde stukjes nylordraad\ kunnen verwondingen veroorzaken!
9.3 Onderhoud
In het toestel zijn er geen andere te onderhoven onderdelen.
9.4 Bestellen van wisselstukken:
Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:
Type van het toestel
Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk
Actuele prijzen en info vindt u terug onder www.isc-gmbh.info
Reservedraadspoel artikelnr.: 34.050.70
10. Opbergen
Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaat die voor kinderen ontogankelijk is. De optimale opbergtemperatuur ligtCUSen 5^ en 30^ Bewaar het elektrische gereedschap in de originele verpakking.
11. Afvalbeheer en recyclage
Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan de grondstofkringloop terug worden ingebracht. Het toestel en zich accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Ontdoet u zich van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoffen mag afgeven. Informeer u in uw specialzaak of bij uw gemeentebestuur!
12. Storingen
Het toestel draait nicht:
controller of de netkabel correct is aangesloten en controller de netzekeringen.
Indien het toestel ondanks voorhanden zinder spanning Niet werkt, stuur het hier het opgeveen serviceadres.
Índice de Contents
Purtati protectie antifonica.
Enkel voor EU-landen
Elektrisch gereedschap hoor nicht bij het huisvuil thuis.
Volgens de Europese richtig 2002/96/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaalrecht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.
Recyclagealternatief i.p.v. het verzoek het toestel terug te sturen:
Inplaats van het elektrische toestelervoogt te sturen is alternatief de eigenaar van het toestel gehonden mee te werkken aan de adequate recyclage als het eigendom wordt opgegeven. Hiervoor kan het afgedankte toestel eveneens bij een inzamelplaats worden afgegeven waar het toestel wordt verwijderd als bedoeld in de wetegeving in zake afvalverwerking en recyclage. Dit geldt Niet voor toebehoortstukken en hulpmiddelen zonder elektrische componenten die bij de afgedankte toestellen zijn bijgevoegd.
Nadruk of andro reproducio in documontatio en geloidepapieron van de producten, geheel of geedeeltelijk, enkel togeteestaan mits uitrdukrukelijke toestemming van ISC GmbH.
E
onze producten zijn aan een strenge kwaliteitst controle onderhevig. Mocht dit apparaat echter ooit zich aan behoren functioneren, spijt het ons ten zeerste en vragen u zich tot once servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag Telefonisch tot uw Dienst via het hieronder vermelde servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:
- Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijkke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor uw Gratis.
- De garantieprestatie heegt uitsluitend betrekking op gebreken die te wijten zich aan materiaal- of fabricagefouten en is beperkt tot het verhopen van deze gebreken of het verrangen van het apparaat. Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht geconstruereerd zich voor commercieel, ambachtelijk of industrieel gebruik. Een garantieovereenkomst komt waarom nicht tot stand als het apparaat in ambachtelijkde of industrielle bedrijven alsmede bij gelifiek te stellen activiteiten worden gebruikt. Uitgesloten van once garantie zich verd der schadeloosstellingen voor transportschade, schade door niedaleving van de montage-instructies of op grond van ondeskundige installmentie, niedaleving van de handleiding (zoals door b.v. aansluiting op een verkeerde netspanning of stroomsoort), oneigenlijke of onoordeelkundige toepassingen (zoals b.v. overbelasting van het apparaat of gebruik van Niet toegestane inzetgereedschappen of toebehoren), niedaleving van de onderhouds- en veiligheidsbepalingen, binnendringen van vreende voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtage die zich bij het doelmatin gebruik van het apparaat voordoet. Dit geldt vooral voor accu's waarop wij 12 maanden garantie gezven.
Er kan geen aanssprak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.
- De garantieperiode bedraagt 2aar en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend maken van garantieclaims na verloop van de garantieperiode isuitgesloten. De herstelling of verranging van het apparaat leidt noch tot een verlenging van de garantieperiode noch worden door deze prestatie een neue garantieperiode voor het apparaat of voor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.
- Om een garantieclaim geldend te make n dien u het defecte apparaat franco op te sturen aan het hieronder vermelde adres. Voeg het originele verkoopbewijs of een ander gedateerd bewijs van aankoop bij. Gelseve waarom de kassabon als bewijs goed te bewaren! Wij verzoeken u de reden van de klacht zo nauwkeurig möglich te beschrijven. Valt het defect van het apparaat binnen once garantieprestatie bezorgen wij u per omgaande een hersteld of nuw apparaattering.
Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuart u het apparaat aan ons serviceadres op.
