Produkttyp	Elektrisk grästrimmer
Märke	Einhell
Modell	BGET 5529
Nätspänning	230 V ~ 50 Hz
Effekt	550 W
Klippdiameter	29 cm
Tomgångsvarvtal	10 500 varv/min
Klipptrådens diameter	1,4 mm
Ljudtrycksnivå LpA	85 dB(A) (osäkerhet KpA 3 dB)
Ljudeffektnivå LWA	94 dB(A) (osäkerhet KWA 3 dB)
Vibrationsemissionsvärde	a_h = 4,8 m/s², K = 1,5 m/s²
Huvudfunktioner	Gräsklippning, kanter
Inställningar	Handtagshöjd, stångvinkel (4 lägen), extra handtag (roterbart 2 lägen)
Skyddsanordningar	Skyddskåpa, avståndsklämmare, styrhjul, kabelavlastare
Strömförsörjningstyp	Nätkabel
Underhåll och rengöring	Rengör med fuktig trasa och tvål, använd inga rengöringsmedel, byt trådspole
Säkerhet	Strömbrytare på/av, utlöpningsstopp, fuktskydd, använd hörsel- och ögonskydd rekommenderas
Reservdelar	Reservtrådspole ref. 34.050.70
Avsedd användning	Privata trädgårdar och fritidsområden, ej professionell
Garanti	2 år från inköpsdatum
Förvaring	Torr plats, frostfritt, mellan 5 och 30 °C

Vanliga frågor - BGET 5529 EINHELL

Hur monterar man Einhell BGET 5529 grästrimmer?

Fäst extrahandtaget på det övre handtaget med skruven och vingmuttern. Montera avståndsklämmaren med två skruvar, sätt sedan på skyddskåpan och fäst den med en skruv. Trä på styrhjulen tills ett klick hörs.

Hur justerar man höjden på grästrimmern?

Lossa stoppanordningen för handtagsjusteringen, dra ut nedre handtaget till önskad längd, dra sedan åt anordningen ordentligt.

Hur byter man trådspolen?

Koppla bort apparaten. Tryck i sidled på spolens lock för att ta bort det. Ta bort den tomma spolen. För in trådändarna (Ø 1,4 mm) i den nya spolen genom öglorna och låt 10 cm sticka ut. Sätt tillbaka hela enheten.

Hur använder man grästrimmern som kantklippare?

Ställ in stångvinkeln på det lägsta läget (punkt 6.4) och vrid det övre handtaget 90° (punkt 6.5). Du kan då klippa kanter på gräsmattor och rabatter.

Vad gör man om apparaten inte startar?

Kontrollera att nätkabeln är korrekt ansluten och kontrollera säkringarna. Om spänningen finns och apparaten fortfarande inte fungerar, kontakta kundtjänst.

Vilka skydd ska man använda vid användning?

Använd ögon- och hörselskydd. Användning av hörselkåpor rekommenderas eftersom ljudnivån kan nå 94 dB(A).

Hur rengör man grästrimmern?

Koppla bort apparaten. Rengör med en fuktig trasa och lite tvål. Använd inga rengöringsmedel. Ta bort avlagringar från skyddskåpan med en borste. Låt inte vatten tränga in.

Vad är effekten och spänningen på grästrimmern?

Apparaten drivs med nätspänning 230 V ~ 50 Hz och en effekt på 550 W. Den är utrustad med en nätkabel.

Vilka inställningar finns?

Du kan justera handtagshöjden, stångvinkeln (4 lägen) och vrida det övre handtaget (2 lägen) för användning som kantklippare. Extrahandtaget är också justerbart.

Hur får man reservdelar?

För att beställa delar, ange apparattyp, artikelnummer, identifikationsnummer och reservdelsnummer. Reservtrådspolen har referens 34.050.70. Besök www.isc-gmbh.info.

BRUKSANVISNING BGET 5529 EINHELL

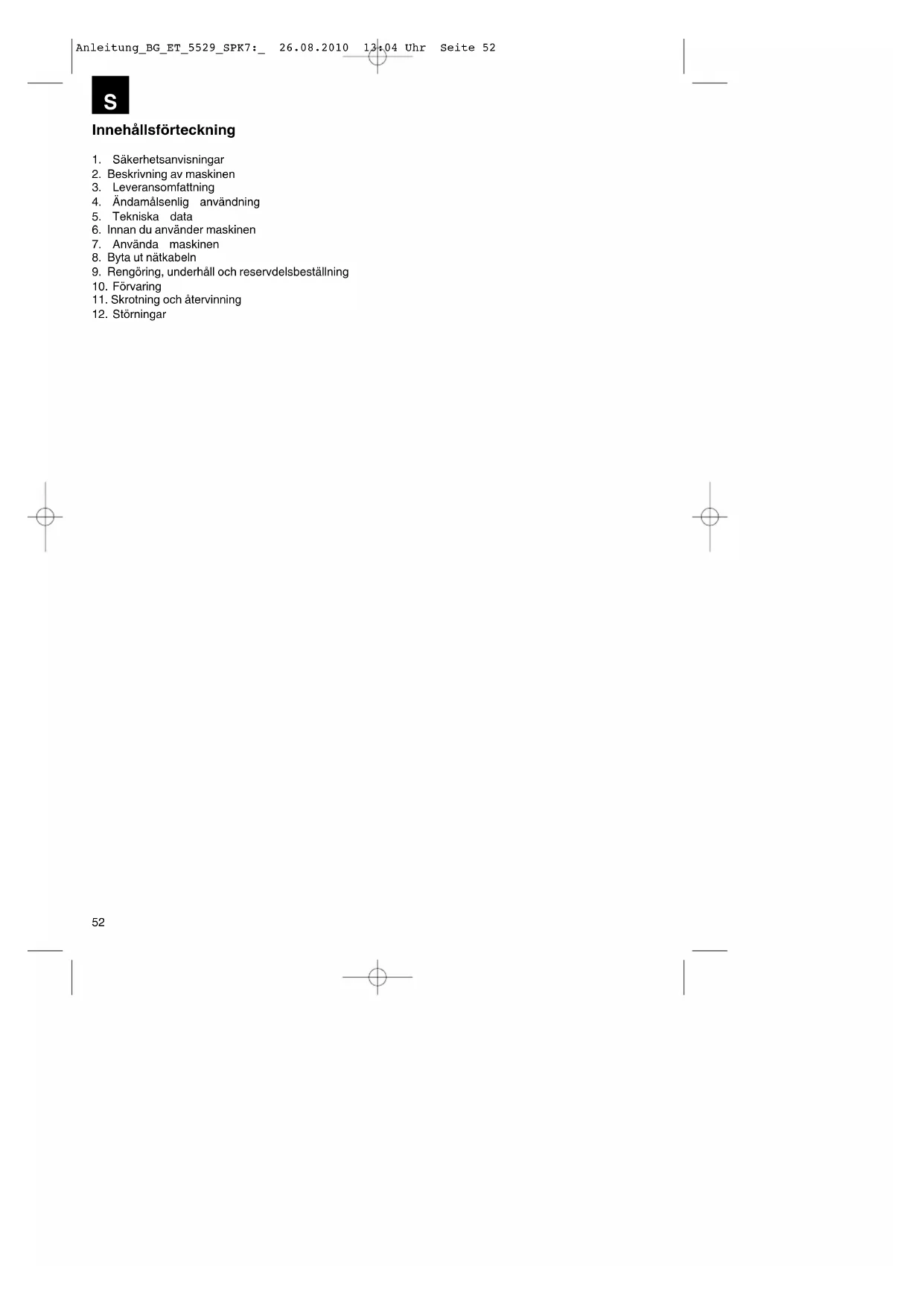

Innehällsforteckning

1. Sakerhetsanvisiningar
2. Beskrivning av maskinen
3. Leveransomfattning
4. Andamalsenlig anvandning
5. Tekniska data
6. Innandu anvander maskinen
7. Anvanda maskinen
8. Byta ut natakabeln
9. Rengöring, underhäll och reservdelsbeställning
10. Forvaring
11. Skrotting och atervinning
12. Störningar

Obs!

Innan Produkten kan användas maste särskilda sakerhetsanvisingar beaktas for att forbindra olyckor och skador. Läs därfor noggrantigenomenna bruksanvising. Forvara den paett sakert stalle sa att du alltid kan hitta onskad information. Omprodukten sk overlatas till alla personer maste avenenna brauksanvising medfolja. Vi overtar inget ansvar for olyckor erller skador som har uppstatt omenna brauksanvising ellserketsanvisingarna asidosats.

Läs alla sakerhetsanvisningar och instruktioner.

Fösummelser vid iaktagandet av sakerhetsanvisingarna och instruktionerna kan fororsaka elstöt, brand och/eller svára skador.

Forvara alla sakerhetsanvisningar och instruktioner for framtiden.

Förklaring av skylten på maskinen (se bild 11)

A Varning!
B Lasigenbruksanvisningen noggrant innand anvander maskinen!
C Bar ogonskydd och horselskydd!
D Skydda mot faktig omgivning!
E Dra ut stickkontakten innan du kontrollerer en skadad natkabel!
F Se till att inga andra personer finns i farozonen!
G Verktyget aftertererar!
H Varning! Vass kniv. Häll undan händerna.

2. Beskrivning av maskinen (bild 1)

1. Nätkabel
   2.Övrehandtag
2. Strömbrytare
3. Stodhandtag
4. Sparr for stödhandtag
5. Sparr for installng av stangen
   7.Övre stang
6. Undre stang
7. Avstandsbgel
8. Styrhjul
9. Trädspole
10. Skyddskapa
11. Kabeldragavlastning
12. Skruvar

3. Leveransomfattning

• Oppna forpackningen och ta försiktigt ut Produkten ur forpackningen.
  Ta bort forpackningsmaterialiet samt forpacknings- och transportsakringar (om forhanden).
  Kontrollera att leveransen ar komplett.
  Kontrollera om Produkten eller tillbehorsdelarna har skadats i transporten.
  Spara om möjigt på forpackningen tills garantitiden har gatt ut.

WARNING!

Produkten och forpackningsmaterial et ar ingen leksak! Barn far inte leka med plastpäsar, folie aller smädeler! Risk for att barn sväljer delar och kvävs!

• Trimmer
  Stodhandtag
  Skyddskäpa
  Styrhjul
  Avstandsbygel
  3stskruvar
  Original-bruksanvisning
  Sakerhetsanvisiningar

4. Åndamåsenlig användning

Maskinen ar avsedd for trimming av grasmattor och\ mirde grasytor i privata och hobbyanlagda\ tradgårdar.

Maskiner for sādana trādgārdar far inte användas till allmanna grónområden, parker, sportanlaggningar, gator erler inom lant- och skogsbruk. En forutsättning for āndamälsenlig användning av maskinen ar att tilverkarens braksanvising beaktas.

Obs! For att undvika personskador somt materiella skador fär maskinen inte anvandas till att finförde la material inför kompostering.

Maskinen fär endast användas till sitt avsedda andamål. Användninger som sträcker sig utöver detta användningsomrade ar ej ändamalseniga. For materialskador eller personskador som resulterar av sadan användning ansvarar användaren/ operatoren själv. Tillverkaren patar sig inget ansvar.

S

Tänk på att varaprodukter endast fär anvandas till ändamålsenigt syfte och inte har konstruerats for yrkesmässig, hantverkmässig eller industriell användning. Vi ger dārfor ingen garanti om Produkten ská anvandas inom yrkesmässiga, hantverkmässiga eller industriella verksamheter eller vid liknande aktivitet.

5. Tekniska data

Natspanning 230V 50Hz

Effect 550 W

Snittdiameter 29 cm

Varn 10.500 min

Trimmertradens diameter 1,4 mm

Buller och vibration

Ljudtrycksniva LpA 85 dB(A)

Buller kan leda till att horseln forstors.

Vibrationsemissionsvarde a_h = 4,8m / s^2

Osakerhet K = 1,5 m/s²

Varning!

Vibrationsemissionsvardet som anges har matts app med en standardiserad provningsmetod och kan variera beroende pa vilket satt som elverktyget anvands. I undantagsfall kan det faktiska vardet avvika fran det angivna vardet.

Vibrationsemissionsvardet som anges kan anvandas om man vill jamforola olika elverktyg.

Vibrationsemissionsvardet som anges kan även anvandas for en Första bedömming av inverkan fran elverktyget.

Begransa upppomsten av buller och vibration till. ett minimum!

Anvandendastintaktamaskiner.
Underhall och rengör maskinen regelbundet.
Anpassaddittarbetssattillmaskinen.
Overbelastainte maskinen.
Lamna in maskinen for oversyn vid behov.

Slà ifràn maskinen om den inte används.
Bar handskar.

Kvarstaende risker

Kvarstaende risker foreligger alltid aven om detta elverktyg anvands enligt foreskrift. Foljande risker kan uppsta på grund av elverktygets konstruktion och utforande:

1. Lungskador om ingen lamplig dammfiltermask anvands.
2. Hörskador om inget lamligt hörskysdd används.
3. Hälsoskador som uppstar av hand- och armvibrationer om maskinen används under langre tid aller om det inte hanteras och unterhalls enigt foreskrift.

6. Innan du anvander maskinen

6.1 Montera grästrimmern (bild 3a-3e)

Ta ut skruvsatsen ur stodhandtaget (bild 2/pos. 4).
Satt stodhandtaget (bild 3a/pos. 4) pa den ovre stangen (bild 3a/pos. 7).
Fixera stodhandtaget med skruven (bild 3a/pos. A) och stjärnmuttern (bild 3b/pos. 5).
Fixera avstandsbygeln (bild 3c/pos. 9) med de bada skruvarna (bild 3c/pos. 14) enigt beskrivningen i bild 3c.
Satt skyddskapan (bild 3d/pos. 12) pa motorkapan enligt beskrivningen i bild 3d och fixera med skruven (bild 3d/pos. 14).
Skjut styrhjulen (bild 3e/pos. 10) på motorkapan enligt beskrivningen i bild 3e. Du maste hora hur hjulen snapper in.

6.2 Stalla in hojden (bild 4)

• Lossa på sparren tillinställningen av stangen (bild 4/pos.6).
  Dra ut den undre stangen (bild 4/pos. 8) till avsedd langd.
  Dra at sparren till installingen av stangenigen (bild 4/pos. 6).

6.3 Stalla in stödhandtaget

Stall upp grästrimmern och hall den stabilt mot marken. Lossa pa sparren till stodhandtaget (bild 3b/ pos. 5) och stall in stodhandtaget pa optimalt lage.

Fixera handtaget genom att dra at sparren.

6.4 Stalla in stangens vinkel (bild 4)

Medan sparren (bild 4/pos. A) ar intryckt kan stangen stellas in pa en av fyra olica vinklar. Stall in en vinkel som ar bekvam nar du ska anvanda trimmern. Hör after att stangen snapper in sakert.

6.5 Stalla in det övre handtaget (bild 9)

Medan sparren (bild 9/pos. A) ar intryckt kan det övre handtaget vridas till att av två lagen, tex for trimming lungs med graskanter. Hör after att det övre handtaget snapper in sakert.

7. Anvanda maskinen

Obs! Om du tar maskinen i drift for Första gangen,kommen kniven i skyddskapan att korta av eventuell overflödig trád.

Om traden ar forkortvidforsta driftstart,tryck in knoppen pa tradspolen och ryck ut traden kraftigt.Vid forsta uppstart kommer trimmertraden automatiskt att kortas till optimal langd.

Beakta foljande anvisninger for att fa ut storsta moglica prestanda av din grastrimmer:

Anvand inte grastrimmern utan skyddsanordning.
Anvand inte grastrimmern om graset ar blott. Bastaresultat far du om graset ar tort.
Anslut naktabeln till forlangningskabeln och hang in den i kabeldragavlastningen (bild 5/pos. 13).
Tryck in strombrytaren for att sla pa grastrimmern (bild 5/pos. 3).
Tryck in strömbrytaren (bild 5a / pos. 3) für att koppla ifrän grästrimmern.
Forendast grastrimmern mot graset medan du haller strombrytaren intryckt, dvs. grastrimmern ar idrift.
Forattgrsroja pa ratt satt skadu luta grastrimmern en aning och svanga den medand garframat. Hall grastrimmern i ca 30^ lutting (se bild 6 och bild 7).
- Om gräset ar högt maste du kapa det stegvis (se bild 8).
Anvand kantrullenamt skyddskapan for att undvika atn ylontraden slits onodigt mycket.
Kör inte med grastrimmern intill hàrda fremål eftersom detta leder till onödig slitage på träden.

Anvanda grästrimmern som kantskärare (bild 9)

For att trimma kanter pa grasmattor och rabatter kan grastrimmern omfunktioneras pa foljande satt:

Stall in stangens vinkel pa det lagsta laget enligt beskrivningen under 6.4.
Vrid det ovre handtaget med 90^ enligt beskrivningen under 6.5.

Om natkabeln tillenna Produkt har skadats maste den bytas ut av tilverkaren, kundtjänst aller av en annan person med liknande behorighet aftersom det annars finns risk for personskador.

9. Rengöring, Underhäll och reservdelsbeställning

Dra alltid ut stickkontakten infor alla rengöringsarbeiten.

9.1 Rengora maskinen

Hall skyddsordninqarna, ventilationsoppningarna och motorkapan i sa damm- och smutsfritt skick som mojigt. Torka av maskinen med en ren duk erer blas av den med tryckluft med svagt tryck.
Vi rekommenderar att du rengor maskinen after varje anvandningstilfalle.
Rengör maskinen med jämna mellanrum med en fuktigduk och en aning sapa.Använd inga rengörings-eller losningsmedel.Dessa kan skada maskinens plastdelar.Se till att ingavatskortrangler inimaskinensinre.
Ta bort avlagringar paskyddskapan med en borste.

Tryck in spollock vid markeringarna pa sidan och ta av locket (bild 11a).
Ta ut den tomma tradspolen.
FDR den nya spelens tradandar genom oppingarna i spolhallaren (bild 11b) och lat traden skjuta ut ca 10cm
Satt tillbaka spollocket amt spolen i spolfastet.
- Vid Första uppstart kommt trimmerträden automatiskt att kortas till optimal langd.

Obs! Det finns risk for att du skadas av nylontrad som slungas ivag!

S

9.3 Underhäll

I maskinens inre finns inga delar som kraver.
underhall.

9.4 Reservdelsbestalling

Lamna foljande uppgifter vid beställning av reservdilar:

Maskintyp

-Maskinens articel-nr.
Maskinens ident-nr.
Reservdelsnummer for erforderlig reservdel Aktuella priser och ytterligare information finns paa www.isc-gmbh.info

Reservtradspole, art.-nr.: 34.050.70

10. Forvaring

Forvara Produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgangligt for barn. Den bösta forvaringstemperaturen ar mellan 5 och 30^ Forvara elverkyget i originalforpackningen.

11. Skrotting och atervinning

Produkten ligger i en forpackning som fungerar som skydd mot transportskador. Denna forpackning bestar av olika material som kan atervinnas. Lämna in forpackningen till att insamlingsstalle for atervinning.

Produkten och tillbehören bestär av olika material som t ex metaller och plaster. Lämna in defektakkomponenter tillett godkänt insamlingsstalle i dinCOMMUN.Horfter med din commun uller medforsäljaren i din specialbutik.

12. Störningar

Maskinen startup ej:

Kontrollera att natakabeln har anslutits ratt och kontrollera sakkringarna i elnatet. Om maskinen inte fungerar, trots att spanning finns i natet, maste du skicka in den till kundtjanst (se adress).

Sisallysluettelo:

Kasta inte elverktyg i hushaillssoporna.

Enligt det europeiska direktivet 2002/96/EG om avfall som utgörs av aller innehäller elektriska aller elektroniskaprodukter och dess tillämpning i den nationella lagstiftningen, maste forbrukade elverktyg källsorteras och lämnas

Atervinnings-alternativ till begaran om atersandning:

Som ett alternativ till ätersänding ágaren av elustrustningen skydig att bidraga till ándamälsenlig avfallschantering for det fall att ustrustningen skakrotas. Efter att den forbrukade ustrustningen har lam nats in tillen avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om atervinning och avfallschantering. Detta gäller inte for tillbehördselar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den forbrukade ustrustingen.

Eftertryck erer annan duplicering av documentation och medfoljande underlag for producer, även utdrag, ár endast tilātet med utryckligt tilständ ran ISC GmbH.

FIN

Våraprodukter genomgår en sträng kvalitetskontroll. Om denna produkt mot formodan inte fungerar på rätt satt, beklagari detta och ber dig att kontakta vär serviceavdeling under adressen som anges på garantikortet. Vi stär även gärna till tjänst på Telefon under servicenumret som anges nedan. Följande punkter gäller for att du ska kunna göra ansprák på garantin:

1. I dessa garantivillkor regleras extra garantitjänster. Garantiansprak som regleras enligt lag paverkas inte avenna garanti. Vara garantitjänster ar gratis for dig.
2. Garantitjänsterna tacker endast in sādana brister som kan harledas till material- eller fabrikationsfel och ār begränsade till arbetsuppifter som sytar till att atgärda dessa brister erller byta ut Produkten. Tänk pa att vāraprodukter endast fār användas till andamalsenigt syfe och inte har konstruerats for yrkesmagg, hantverkmassig eiger industriell användning. Ett garantiaytal sluts dārfor ej om produkten ská anvandas inom yrkesmaggiga, hantverkmassiga eiger industriella verksamheter eiger vid liknande aktivitet. Vár garanti omfattar dessutom inte ersättning for transport skador, skador som kan harledas til missaktede monterings anvisningar erij eforeskriven installation, asidosatt braupsanvising (t ex anslutting till felaktig natspanning erer stromart), missbruk erij Āndamalsenliga användninger (t ex overbelastning av produits erer använding evj godkända insatsverktyg eriter behör), asidosatta underhalls- och sakerhetsbestammelser, främnde partiklar som har trängt in i produit (t ex sand, sten erer damm), yttre vald erer yttre paverkan (t ex skador om produkten har fallit ned) smt normalt och användningsbundet slitage. Detta gäller särskilt for batterier som tacks av en 12 manaders garanti.

Ansprak pa garanti upphor att galla om ingrepp redan har gjorts i Produkten.

1. Garantitiden uppgar till 2 ar och galler fran datumet nar Produkten koptes. Medan garantitiden fortfarande galler ske ansprak pa garanti stallas inom tva vecor after att defekten faststalldes. Det ar inte mojigt att stalla ansprak pa garanti aftert att garantitiden har lopt ut. Garantitiden forlangs inte nar Produkten repareras ell byts ut, dessutom medfor sadana arbeiten inte att en ny garantitid bocrjar galla for Produkten erer for ev. reservdelar som har monterats in. Detta galler aven vid hembesok.
2. För att du skä kunna ställa ansprák på garantin skä den defektaprodukten skickas in i tillräcklig frankerat skick till adressen som anges nedan. Bifoga kvittot i original erller ett annat daterat köpebevis. Förvara därfor kassakvittot på en saker plats! Beskriv orsaken till reklamationen sa nogrant som möglicht. Om defekten iprodukten tacks av vāra garantitjänster, fär du genast en reparerad eller ny apparat av oss.

Givetvis kan vi även, mot debitering, atgårda skador som antingen inte tacks av garantin aller som har uppstät after garantitidens slut. Skicka inprodukten till nedanstäende serviceadress.
