Produkttyp	Sladdlös röjsåg (grästrimmer)
Märke och modell	Einhell Royal AT 144
Strömförsörjning	Ni-Cd-batteri 14,4 V (avtagbart)
Laddare	Nätadapter 230 V ~ 50 Hz, utgång 18 V / 400 mA, laddtid ca 4 h
Klippdiameter	25 cm
Tomgångsvarvtal	9 000 varv/min
Maximal drifttid	Cirka 25 minuter
Klippsystem	Nylontråd med halvautomatisk matning
Ljudeffektnivå (LWA)	96 dB(A)
Ljudtrycksnivå (LPA)	79 dB(A)
Vibrationer (handtag)	< 2,5 m/s²
Skyddsklass	III (mycket låg spänning)
Höjdinställning	Teleskopskaft med vridknapp
Extra handtag	Ja, justerbart
Skyddskåpa	Ja, avtagbar med trådskärare
Strömställare	På/Av med låsknapp
Vikt (uppskattad)	Cirka 2,5 kg (med batteri)
Underhåll och rengöring	Rengör med en fuktig trasa; ta bort batteriet före rengöring; spruta inte vatten
Huvudsakliga reservdelar	Trådspole (ref. 34.051.54), batteri 14,4 V (ref. 45.115.38)
Garanti	2 år (villkor i manualen)

Vanliga frågor - Royal AT 144 EINHELL

Hur laddar man batteriet till röjsågen Royal AT 144?

Anslut nätadaptern till laddningsadaptern och sätt sedan i kontakten. Den gröna dioden tänds. Sätt i batteriet i adaptern; den röda dioden indikerar laddning. Laddtiden är cirka 4 timmar för ett tomt batteri.

Hur byter man trådspolen?

Ta först bort batteriet. Tryck in bladskyddet. Tryck lateralt på markeringarna på spolelockets lock och ta bort det. Byt ut den tomma spolen. För ändarna av den nya tråden genom lockets öglor och sätt tillbaka allt.

Hur ställer man in höjden på röjsågen?

Placera apparaten på marken. Lossa vridknappen på teleskopskaftet, justera höjden efter behov och dra sedan åt knappen.

Kan jag använda röjsågen på vått gräs?

Det rekommenderas inte att klippa vått gräs. Bästa resultatet uppnås på torrt gräs. Använd inte apparaten i regn eller i fuktiga miljöer.

Hur förlänger man klipptråden?

Matningssystemet är halvautomatiskt: när du trycker på avsedd knapp förlängs tråden automatiskt. Om tråden är för kort, tryck på spolens knapp och dra manuellt i tråden.

Vad gör jag om apparaten inte startar?

Kontrollera att batteriet är laddat och korrekt isatt. Kontrollera laddaren. Om problemet kvarstår, kontakta kundtjänst.

Vad är drifttiden för röjsågen?

Maximal drifttid är cirka 25 minuter. För att förlänga batteriets livslängd, ladda ur det aldrig helt och ladda det så snart effekten minskar.

Vilken skyddsutrustning rekommenderas?

Bär skyddsglasögon, hjälm, handskar, tjocka byxor och rejäla skor (eller stövlar). Håll ett avstånd på minst 5 meter från andra personer och djur.

Hur underhåller man röjsågen?

Innan rengöring, ta bort batteriet. Rengör skyddskåpan med en borste. Använd en fuktig trasa för kroppen; spreja aldrig vatten. Förvara apparaten på en torr plats utom räckhåll för barn.

Kan jag använda annan tråd än originaltråden?

Nej, använd endast original nylontråd. Använd aldrig metalltråd eftersom det kan skada apparaten och orsaka skador.

BRUKSANVISNING Royal AT 144 EINHELL

⑤Bruksanvisning för grästrimmer

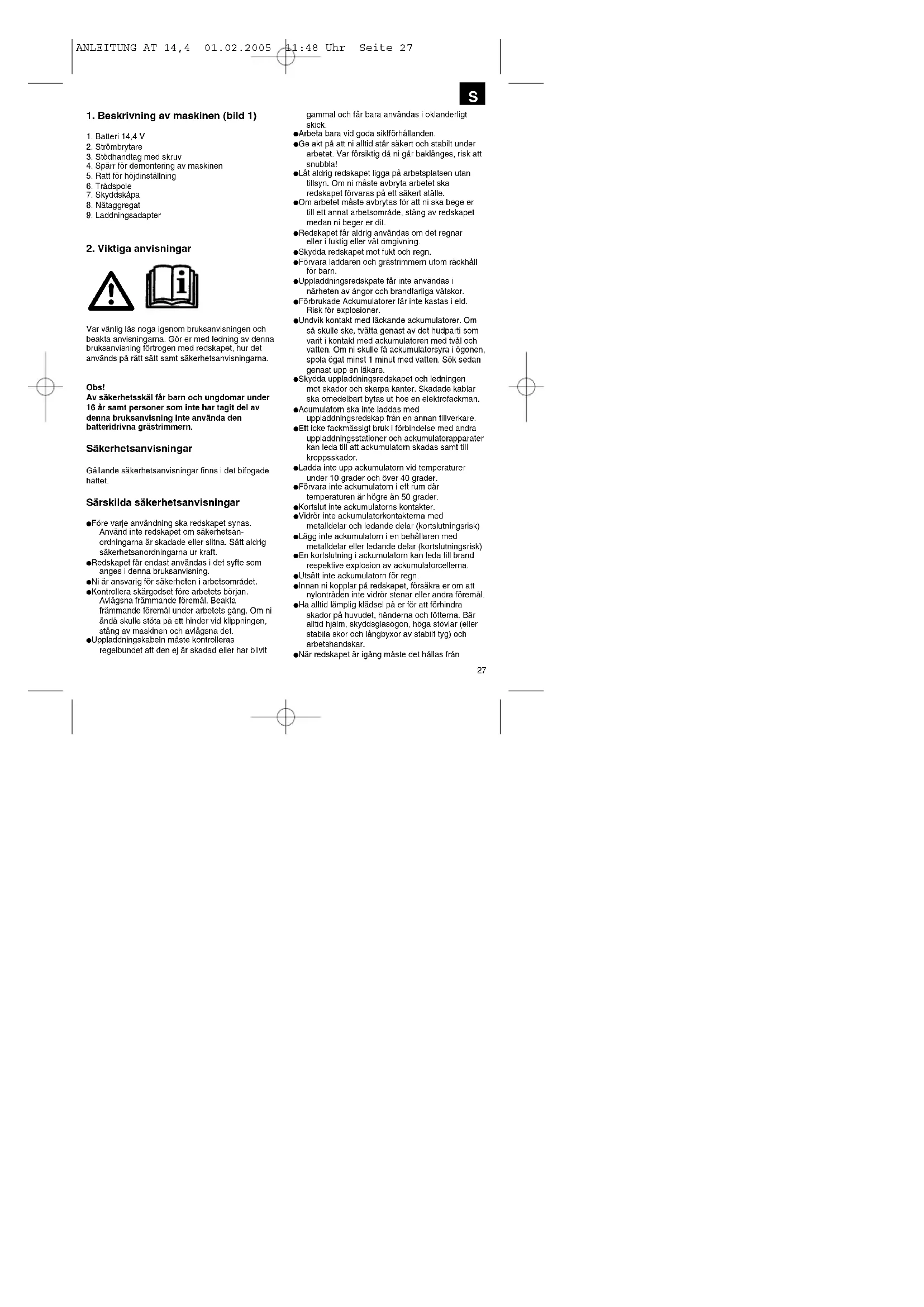

1. Beskrivning av maskinen (bild 1)

1. Batteri 14,4 V
2. Strömbrytare
3. Stödhandtag med skruv
4. Spärr för demontering av maskinen
5. Ratt för höjdinställning
6. Trådspole
7. Skyddskapa
8. Nätaggregat
9. Laddningsadapter

Var vänlig läs noga igenom bruksanvisningen och beakta anvisningarna. Gör er med ledning av denna bruksanvisning förtrogen med redskapet, hur det används på rätt sätt samt säkerhetsanvisningarna.

Obs!

Av säkerhetsskäl får barn och ungdomar under 16 år samt personer som inte har taglt del av denna bruksanvisning inte använda den batteridrivna grästrimmern.

Gällande säkerhetsanvisningar finns i det bifogade häftet.

Särskilda säkerhetsanvisningar

●Före varje användning ska redskapet synas. Använd inte redskapet om säkerhetsanordningarna är skadade eller slitna. Sätt aldrig säkerhetsanordningarna ur kraft.
●Redskapet får endast användas i det syfte som anges i denna bruksanvisning.
- Ni är ansvarig för säkerheten i arbetsområdet.
- Kontrollera skärgodset före arbetets början. Avlägsna främmande föremål. Beakta främmande föremål under arbetets gång. Om ni ändå skulle stöta på ett hinder vid klippningen, stäng av maskinen och avlägsna det.
- Uppladdningskabeln måste kontrolleras regelbundet att den ej är skadad eller har blivit

gammal och får bara användas i oklanderligt skick.
●Arbeta bara vid goda siktförhållanden.
- Ge akt på att ni alltid står säkert och stabilt under arbetet. Var försiktig då ni går baklänges, risk att snubbla!
●Låt aldrig redskapet ligga på arbetsplatsen utan tillsyn. Om ni måste avbryta arbetet ska redskapet förvaras på ett säkert ställe.
- Om arbetet måste avbrytas för att ni ska bege er till ett annat arbetsområde, stäng av redskapet medan ni beger er dit.
- Redskapet får aldrig användas om det regnar eller i fuktig eller våt omgivning.
●Skydda redskapet mot fukt och regn.
- Förvara laddaren och grästrimmern utom räckhåll för barn.
- Uppladdningsredskpate får inte användas i närheten av ångor och brandfarliga vätsk
●Förbrukade Ackumulatorer får inte kastas i eld. Risk för explosioner.
- Undvik kontakt med läckande ackumulatorer. Om så skulle ske, tvätta genast av det hudparti som varit i kontakt med ackumulatoren med tvål och vatten. Om ni skulle få ackumulatorsyra i ögonen spola ögat minst 1 minut med vatten. Sök sedan genast upp en läkare.
- Skydda uppladdningsredskapet och ledningen mot skador och skarpa kanter. Skadade kablar ska omedelbart bytas ut hos en elektrofackman.
●Accumulatorn ska inte laddas med
uppladdningsredskap från en annan tillverkare.
- Ett icke fackmässigt bruk i förbindelse med andra uppladdningsstationer och ackumulatorapparater kan leda till att ackumulatorn skadas samt till kroppsskador.
●Ladda inte upp ackumulatom vid temperaturer under 10 grader och över 40 grader.
- Förvara inte ackumulatom i ett rum där temperaturen är högre än 50 grader.
●Kortslut inte ackumulatorns kontakter
- Vidror inte ackumulatorkontakterna med metalldelar och ledande delar (kortslutningsrisk)
●Lägg inte ackumulatorn i en behållaren med metalldelar eller ledande delar (kortslutningsrisk)
- En kortslutning i ackumulatorn kan leda till brand respektive explosion av ackumulatorcellerna.
- Utsätt inte ackumulatom för regn.
- Innan ni kopplar på redskapet, försäkra er om att nylonträden inte vidrör stenar eller andra föremål.
●Ha alltid lämplig klädsel på er för att förhindra skador på huvudet, händema och föttema. Bär alltid hjälm, skyddsglasögon, höga stövlar (eller stabila skor och långbyxor av stabilt tyg) och arbetshandskar.
●När redskapet är igång måste det hållas från

S

kroppen.

●Koppla inte på redskapet om det är omvänt respektive om det inte befinner sig i arbetsläge.
- Stång av motom när: ni inte använder redskapet, det ligger utan tillsyn, ni kontrollerar att försörjningskabeln är skadad, ni tar ut respektive byter ut spolen, ni transporterat redskapet från en plats till en annan.
●Håll redskapet oåtkomligt för andra personer, i synnerhet barn och husdjur; i det klippla och uppvirvlande gråset kan det finnas stenar och andra föremål.
●Under arbetet bör ni hålla ett avständ på minst fem meter till andra personer och djur.
- Klipp inte mot hårda föremål. På så sätt undviker ni att skada er och att det blir skador på redskapet.
●Använd skyddsanordningens kant för att hålla redskapet borta från murar, olika ytor samt bräckliga saker.
●Använd aldrig redskapet utan skyddsanordningen.

⚠️VARNING! Skyddsanordningen ska skydda dig och andra personer och är mycket viktig för att grästrimmern ska fungera på avsett vls. Om detta inte beaktas och grästrimmern ändå används, utgör masklinen inte endast en potentiell riskkälla, utan leder även till att alla garantianspråk upphör att gälla.

Försök aldrig hålla fast trimningsanordningen (nylontråden) med händerna. Vänta alltid tills den har stannat helt. Använd endast original-nylontråd. Använd under inga omständigheter metalltråd istället för nylontråd. Var försiktig så att du inte skadar dig på maskindelen som är avsedd att skära av nylontråden till lämplig längd. Se till att ventilationsöppningarna är rena från smuts. Dra ut stickkontakten efter användning och kontrollera om maskinen är skadad. Förssök inte att trimma av gräs som inte växer på marken; försök t ex inte att trimma av gräs som växer på murar eller på stenar. Användaren är själv ansvarig för ev. skador som har förorsakats av grästrimmem inom dess arbetsområde. Se till att grästrimmern är fränkopplad när du korsar vägar eller singelstigar. När du inte använder grästrimmem ska du se till att den förvaras på en torr plats utom räckhåll för bam. Använd endast grästrimmem enligt de beskrivningar som ges i denna bruksanvisning och håll den alltid lodrätt mot marken. Alla andra ställningar är farliga. Kontrollera regelbundet att skruvarna är ordentligt åtdragna.

Se till att ytan där du ska arbeta med grästrimmem är fri från kablar och andra föremål. Öm du måste lyfta grästrimmem inför transport, måste du först koppla ifrån motorn och sedan vänta tills verktyget har varvat ner helt. Innan du ansluter grästrimmem till nåtet ska du försäkra dig om att inga av de rolerande delarna är skadade samt att trädrullen är rätt insatt och monterad.

När du använder grästrimmern får du under inga omständigheter trimma mot hårda föremål eftersom detta annars kan leda till personskador eller skador på grästrimmem. Vid reparation får endast originalreservdelar användas.

Reparationer får endast utföras av en behörig elektriker, Innan du tar maskinen i drift och varje gång som maskinen har stött emot någonstans måste du kontrollera om maskinen är sliten eller skadad. Lämna in den för reparation vid behov. Se alltid till att dina händer och fötter inte är i närheten av trimningsanordningen, framför allt när du kopplar in motorn.

Efter att du har dragit ut en ny tråd måste du hålla grästrimmern i normalt arbetsläge innan du kopplar in maskinen. Använd endast reserv- och tillbehörsdelar som är avsedda för maskinen eller har rekommenderats av tillverkaren.

Dra alltid ut batteriet om du vill kontrollera, rengöra eller genomföra arbetsuppgifter vid maskinen samt om du inte använder maskinen.

⚠ Varning! Efter att du har kopplat ifrån grästrimmern fortsätter nylonträden att rotera ytterligare ett par sekunder.

3. Förklaring av skylten (se bild 2) på maskinen

1: Varning!
2: Använd ögonskydd!
3: Skydda grästrimmern mot fuktig omgivning!
4: Läs igenom bruksanvisningen innan du använder maskinen!
5: Se till att inga andra personer finns i farozonen!
6: Verktyget efterroterar!

1. Tekniska data:

Varytal n_0 :	9.000 min. ^-1
Skärkrets O 25 cm
Max. gångtid ca. 25 min.
Skyddsklass III
Ljudeffektnivå LWA 96 dB (A)
Ljudtrycknivå LPA 79 dB (A)
NC Växelackumulator 14,4 V
Vibration a_w < 2,5 m/s

Nätdel:

Nätspänning 230 V ~ 50 Hz

Utgång:

Nominell spänning 18 V

Nominell ström 400 mA

Bullret från denna maskin kan överskrida 85 dB(A). I sådana fall måste användaren skyddas med bullerskyddande åtgärder. Bullernivån har mätts upp enl. IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (84/538/EEG). Vibrationerna i handtaget uppgår till < 2,5 m/s ^2 och har mätts upp enl. SS-EN 786, bilaga D: 1996+A1: 2001.

●Montera handtaget Montera handtaget enligt beskrivningen i bild 7. Siffroma står för rätt monteringsföljd.

6. Ändamålsenlig användning

Maskinen är avsedd för trimning av gräsmattor och mindre gräsytor i privata och hobbyanlagda trädgårdar. Maskiner för sådana trädgårdar får inte användas till offentliga grönområden, parker, sportanläggningar, gator eller inom lant- och skogsbruk. En förutsättning för ändamålsenlig användning av maskinen är att tillverkarens bruksanvisning beaktas.

Varning! För att undvika personskador samt materiella skador får maskinen inte användas till att finfördela material inför kompostering.

7. For idriftsettelse

Grästrimmem är endast avsedd för gräsröjning (trimning). En kort eller sliten nylontråd ger dåliga trimningsresultat.

WARNING! Dra alltid ut batteriet innan du ställer in trådlängden! (Bild 11)

Grästrimmem innehåller ett delautomatiskt trädförlängningssystem. Varje gång det delautomatiska trädförlängningssystemet aktiveras, förlängs träden automatiskt så att du alltid kan trimma gräset med optimal trimningsbredd. Tänk på att träden slits fortare ju oftare du använder trädförlängningsautomatiken.

Obs!

Om du tar maskinen i drift för första gången, kommer kniven i skyddskåpan att korta av eventuell överflödig tråd.

Om tråden är för kort vid första driftstart, tryck in knoppen på trådspolen och ryck kraftigt ut tråden. Vid första uppstart kommer trimmerträden automatiskt att kortas till optimal längd.

Ta bort knivskyddet. Akta: Risk för skador! Sätt därefter i batteriet (bild 11). När skärhuvudet startas för första gången kommer tråden att skåras till rätt längd. En kort eller sliten nylontråd ger dåliga trimningsresultat.

Beakta följande anvisningar för att få ut största möjliga prestanda av din grästrimmer:

S

●Använd inte grästrimmern utan skyddsanordning.
- Använd inte grästrimmern om gråset är blött. Bästa resultat får du om gråset är torrt.
- Tryck in inkopplings-spärrknappen och strömbrytaren för att koppla in grästrimmern (bild 1/pos. 2).
- Släpp strömbrytaren (bild 1 / pos. 2) för att koppla ifrån grästrimmern.
- För endast grästrimmern mot gräset medan du håller strömbrylaren intryckt, dvs. grästrimmern är i drift.
●För att gräsröja på rätt sätt ska du luta grästrimmem en aning och svänga den medan du går framåt. Häll grästrimmern i ca 30° lutning (se bild 12-13).
- Om gråset är högt måste du kapa det stegvis (se bild 14).
- Använd skyddskåpan för att undvika att nylontråden slits onödigt mycket.
●Kör inte med grästrimmern intill hárda föremål eftersom detta leder till onödigt slitage på träden.

●Sätt på knivskyddet

●Tryck in spollocket vld markeringarna på sidan och ta av locket samt spole (bild 8/9). Var försiktig så att du inte förlorar fjädern.
●Ta ut den tomma trådspolen.
●För den nya trådspolens trädändar genom öppningarna i spollocket (bild 10).
- Sätt tillbaka spollocket samt spolen i spolfästet.
- Vid första uppstart kommer trimmerträden automatiskt att kortas till optimal längd.
●Ta av knivskyddet. Akta: Risk för skador.
●När skärhuvudet startas för första gången kommer träden att skäras till rätt längd.

VARNING! Risk för personskador om nylonontråd slungas iväg!

10. Ladda upp batteriet

●För att ta ut batteriet, tryck in de båda spärrarna (A) och dra sedan batteriet bakåt (bild 11).
- Kontrollera att nätpänningen som anges på laddarens typskylt stämmer överens med nätpänningen i vägguttaget. Anslut nätaggregalet (A) till laddaren (B). Anslut nätaggregalet till slickuttaget. Den gröna lampan på laddaren tänds (bild 15).
●Sätt in batteriet (C) i laddaren. Den röda lampan

på laddaren tänds och indikerar att laddningen genomförs (bild 15). Batteriets laddningstid uppgår till ca 4 timmar. Om batteriet inte är tomt är laddningstiden kortare. Medan batteriet laddas upp värms det en aning. Detta är dock normalt.

Om batteriet inte kan laddas upp, måste du kontrollera

-att nätspänning finns i vägguttaget
- all laddningskontaktema har fullgod elektrisk kontakt

Om du ändå inte kan ladda batteriet, måste du sklicka in
●laddaren inkl. laddningsadaptern
- och batteripaketet
till vår kundtjänst.

För att batteriets livslängd ska bli så lång som möjligt måste du alltid ladda upp NC-batteriet i god tid. Detta är alltid nödvändigt om du märker att slag-skruvdragarens prestanda börjar försvagas.

Se till att batteriet aldrig laddas ur helt. Detta leder till att NC-batteriet förstörs!

11. Underhåll och skötsel

• Koppla ifrån grästrimmern och dra ut stickkontakten innan du ställer undan och rengör maskinen.
  ●Ta bort avlagringar på skyddskåpan med en borste.
• Plastkåpan och de övriga plastdelarna kan rengöras med ett svagt hushållsrengöringsmedel och en fuktig tygduk.
  ●Maskinen får inte rengöras med aggressiva medel eller lösningsmedel.
  ●Spruta aldrig av grästrimmem med vatten.
  ●Vatten får under inga omständigheter tränga in i maskinen.

12. Reservdelsbeställning

Ange följande uppgifter när du beställer reservdelar:

●Maskintyp
●Maskinens artikelnummer
●Maskinens ID-nr.
●Reservdelsnumret för reservdelen

Batteri 14,4 V 45.115.38

Trádspole

34.051.54

13. Avfallshantering

Tillbehör och förpackningsmaterial kan lämnas in för miljövänlig återvinning. Plastdelarna har markerats för att underlätta källsorteringen.

14. Störningar

Maskinen startar ej: Kontrollera att batteriet är fulladdal och att laddaren fungerar. Om maskinen inte fungerar, trots att spänning finns i nälet, ska den skickas in till kundtjänst (se adress).

1

V. Kunnar 2 åre garant på produkten som besvärs i bruksarwningen. Denna garant föller om produkten uppåser brister. 2 åre-gesentin gäller från och med riskvergningen eller när kunden har fågl nett produkten från säljnen. En förutsättning för att garantin ska kunna tas lanspräis är att produkten har underhålls enligt instruktionarna i bruksarwningen samt att produkten har erwanne på andersallemingi aktiv.

Givatvia gäller fortfaranda de legatedgede rittigheterna till garanti under denne 2-års-period.

Garantlin gäller ondast för Förbundrepubliken Tysildand eller i de länder där den regionale contraldistributionspartnom belhner og som komplettering till de legsaugade foreskholder som gäller i neep. land. Kontakla ein kontakperson vid den regionals kundjäraten eller vind dig till servicodnezen som anges reden

NCK GARANTIBEVIS

I tillende st. at vor produkt skulle være lejkebelhet, eller vi 2 år gesenti på del i vediedningen navinta produkt. Garantberinden på 2 år begyndar, när risiksen går over på kaber, eller när produkter overdrages til kunden.

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas

Återvinnings-alternativ till begäran om återsändning:

Som ett alternativ till återsändning är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnals in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eltertryck eller annan duplicering av dokumentation och medlöjande underlag för produkter, även utdrag, är endasi tillatet med utryckligt tillstånd från ISC GmbH.
