BRUKSANVISNING ERT 200 EINHELL

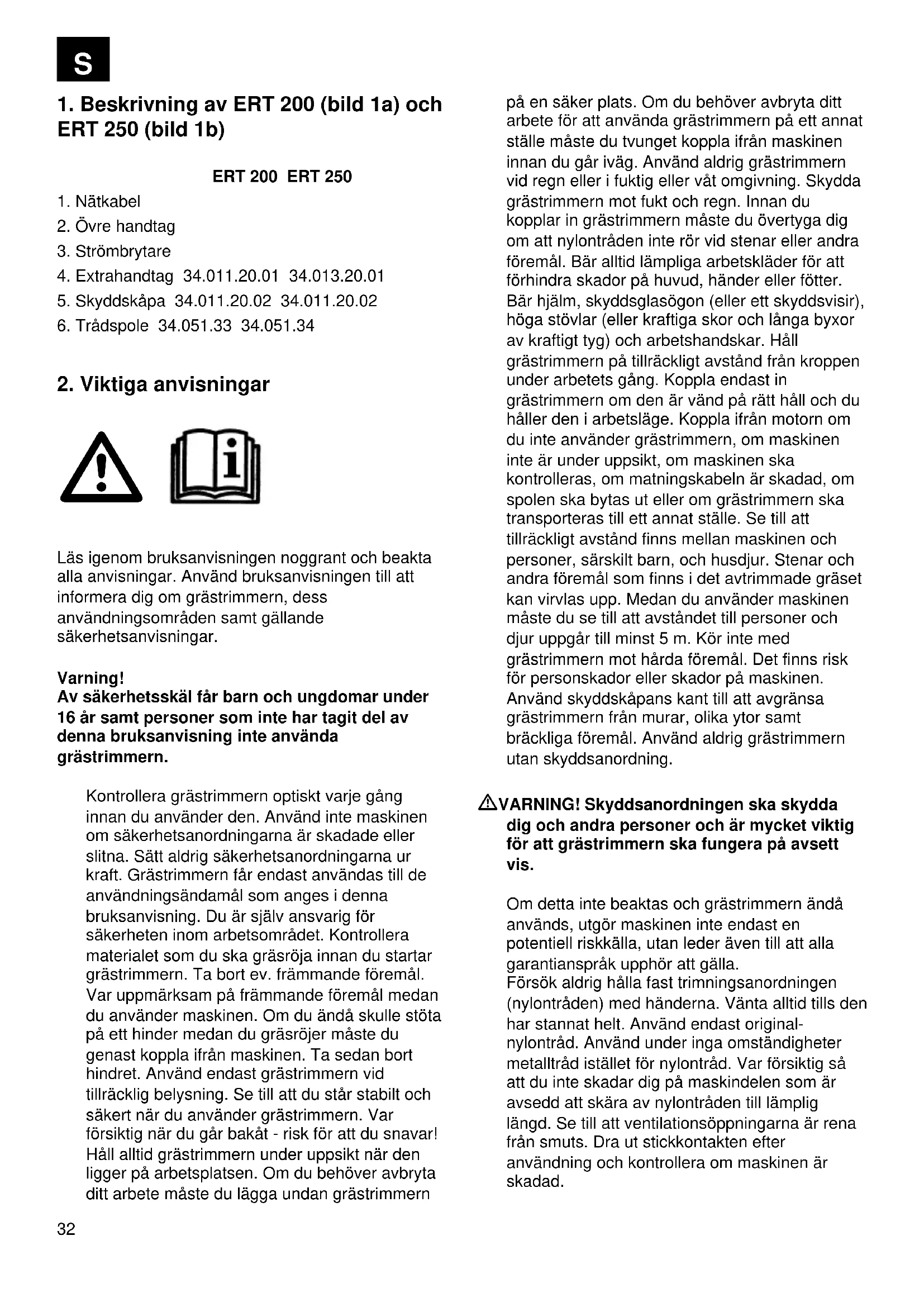

1. Beskrivning av ERT 200 (bild 1a) och

ERT 250 (bild 1b) ERT 200 ERT 250

Läs igenom bruksanvisningen noggrant och beakta alla anvisningar. Använd bruksanvisningen till att informera dig om grästrimmern, dess användningsområden samt gällande säkerhetsanvisningar. Varning! Av säkerhetsskäl får barn och ungdomar under 16 år samt personer som inte har tagit del av denna bruksanvisning inte använda grästrimmern. Kontrollera grästrimmern optiskt varje gång innan du använder den. Använd inte maskinen om säkerhetsanordningarna är skadade eller slitna. Sätt aldrig säkerhetsanordningarna ur kraft. Grästrimmern får endast användas till de användningsändamål som anges i denna bruksanvisning. Du är själv ansvarig för säkerheten inom arbetsområdet. Kontrollera materialet som du ska gräsröja innan du startar grästrimmern. Ta bort ev. främmande föremål. Var uppmärksam på främmande föremål medan du använder maskinen. Om du ändå skulle stöta på ett hinder medan du gräsröjer måste du genast koppla ifrån maskinen. Ta sedan bort hindret. Använd endast grästrimmern vid tillräcklig belysning. Se till att du står stabilt och säkert när du använder grästrimmern. Var försiktig när du går bakåt - risk för att du snavar! Håll alltid grästrimmern under uppsikt när den ligger på arbetsplatsen. Om du behöver avbryta ditt arbete måste du lägga undan grästrimmern på en säker plats. Om du behöver avbryta ditt arbete för att använda grästrimmern på ett annat ställe måste du tvunget koppla ifrån maskinen innan du går iväg. Använd aldrig grästrimmern vid regn eller i fuktig eller våt omgivning. Skydda grästrimmern mot fukt och regn. Innan du kopplar in grästrimmern måste du övertyga dig om att nylontråden inte rör vid stenar eller andra föremål. Bär alltid lämpliga arbetskläder för att förhindra skador på huvud, händer eller fötter. Bär hjälm, skyddsglasögon (eller ett skyddsvisir), höga stövlar (eller kraftiga skor och långa byxor av kraftigt tyg) och arbetshandskar. Håll grästrimmern på tillräckligt avstånd från kroppen under arbetets gång. Koppla endast in grästrimmern om den är vänd på rätt håll och du håller den i arbetsläge. Koppla ifrån motorn om du inte använder grästrimmern, om maskinen inte är under uppsikt, om maskinen ska kontrolleras, om matningskabeln är skadad, om spolen ska bytas ut eller om grästrimmern ska transporteras till ett annat ställe. Se till att tillräckligt avstånd finns mellan maskinen och personer, särskilt barn, och husdjur. Stenar och andra föremål som finns i det avtrimmade gräset kan virvlas upp. Medan du använder maskinen måste du se till att avståndet till personer och djur uppgår till minst 5 m. Kör inte med grästrimmern mot hårda föremål. Det finns risk för personskador eller skador på maskinen. Använd skyddskåpans kant till att avgränsa grästrimmern från murar, olika ytor samt bräckliga föremål. Använd aldrig grästrimmern utan skyddsanordning. VARNING! Skyddsanordningen ska skydda dig och andra personer och är mycket viktig för att grästrimmern ska fungera på avsett vis. Om detta inte beaktas och grästrimmern ändå används, utgör maskinen inte endast en potentiell riskkälla, utan leder även till att alla garantianspråk upphör att gälla. Försök aldrig hålla fast trimningsanordningen (nylontråden) med händerna. Vänta alltid tills den har stannat helt. Använd endast original- nylontråd. Använd under inga omständigheter metalltråd istället för nylontråd. Var försiktig så att du inte skadar dig på maskindelen som är avsedd att skära av nylontråden till lämplig längd. Se till att ventilationsöppningarna är rena från smuts. Dra ut stickkontakten efter användning och kontrollera om maskinen är skadad. S33 Försök inte att trimma av gräs som inte växer på marken; försök t ex inte att trimma av gräs som växer på murar eller på stenar. Användaren är själv ansvarig för ev. skador som har förorsakats av grästrimmern inom dess arbetsområde. Se till att grästrimmern är frånkopplad när du korsar vägar eller singelstigar. När du inte använder grästrimmern ska du se till att den förvaras på en torr plats utom räckhåll för barn. Använd endast grästrimmern enligt de beskrivningar som ges i denna bruksanvisning och håll den alltid lodrätt mot marken. Alla andra ställningar är farliga. Kontrollera regelbundet att skruvarna är ordentligt åtdragna. Spänningen i nätet måste stämma överens med värdet som anges på grästrimmerns typskylt. Kontrollera regelbundet om nätkabeln är skadad eller börjar bli spröd. Maskinen får endast användas om nätkabeln är i fullgott skick. Anslutningsledningarna som används får inte vara lättare än lätta gummikablar HO7RN-F enl. DIN 57282/VDE 0282 och måste ha en minsta ledningsarea på 1,5 mm_. Stickkontakterna måste vara jordade och anslutningen vara stänkvattenskyddad. Se till att ytan där du ska arbeta med grästrimmern är fri från kablar och andra föremål. Om du måste lyfta grästrimmern inför transport, måste du först koppla ifrån motorn och sedan vänta tills verktyget har varvat ner helt. Innan du lämnar grästrimmern måste du stoppa motorn och dra ut stickkontakten. Innan du ansluter grästrimmern till nätet ska du försäkra dig om att inga av de roterande delarna är skadade samt att trådrullen är rätt insatt och monterad. När du använder grästrimmern får du under inga omständigheter trimma mot hårda föremål eftersom detta annars kan leda till personskador eller skador på grästrimmern. Vid reparation får endast original- reservdelar användas. Reparationer får endast utföras av en behörig elektriker, Innan du tar maskinen i drift och varje gång som maskinen har stött emot någonstans måste du kontrollera om maskinen är sliten eller skadad. Lämna in den för reparation vid behov. Se alltid till att dina händer och fötter inte är i närheten av trimningsanordningen, framför allt när du kopplar in motorn. Efter att du har dragit ut en ny tråd måste du hålla grästrimmern i normalt arbetsläge innan du kopplar in maskinen. Använd endast reserv- och tillbehörsdelar som är avsedda för maskinen eller har rekommenderats av tillverkaren. Dra alltid ut stickkontakten om du vill kontrollera, rengöra eller genomföra arbetsuppgifter vid maskinen samt om du inte använder maskinen. Varning! Efter att du har kopplat ifrån grästrimmern fortsätter nylontråden att rotera ytterligare ett par sekunder.

3. Förklaring av skylten (se bild 2) på

maskinen 1: Varning! 2: Använd ögonskydd! 3: Skydda grästrimmern mot fuktig omgivning! 4: Läs igenom bruksanvisningen innan du använder maskinen! 5: Dra ut stickkontakten innan du kontrollerar en skadad nätkabel! 6: Se till att inga andra personer finns i farozonen! 7: Verktyget efterroterar!

Vikt: 1,25 kg 1,35 kg Artikelnummer: 34.011.20 34.013.20 Bullret från denna maskin kan överskrida 85 dB(A). I sådana fall måste användaren skyddas med bullerskyddande åtgärder. Bullernivån har mätts upp enl. IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (84/538/EEG). Vibrationerna i handtaget uppgår till 2,5 m/s

och har mätts upp enl. ISO

5. Montera skyddskåpa

Sätt skyddskåpan på motorhuvudet enligt beskrivningen (bild 3), vrid motsols till stopp (bajonettkoppling) och fäst sedan med den bifogade skruven (C) (bild 4). Obs! (bild 3). Se till att skyddskåpan ligger emot grästrimmerns kåpa innan den vrids och att förstärkningen (A) vid skyddet ligger till höger om kåpans förstärkning (B).

7. Ändamålsenlig användning

Maskinen är avsedd för trimning av gräsmattor och mindre gräsytor i privata och hobbyanlagda trädgårdar. Maskiner för sådana trädgårdar får inte användas till offentliga grönområden, parker, sportanläggningar, gator eller inom lant- och skogsbruk. En förutsättning för ändamålsenlig användning av maskinen är att tillverkarens bruksanvisning beaktas. Varning! För att undvika personskador samt materiella skador får maskinen inte användas till att finfördela material inför kompostering.

Grästrimmern är endast avsedd för gräsröjning (trimning). En kort eller sliten nylontråd ger dåliga trimningsresultat. VARNING! Dra alltid ut stickkontakten innan du ställer in trådlängden! Endast ERT 200: Om du ska använda maskinen för första gången eller om nylontråden är sliten måste du dra ut tråden kraftigt. Dra ut nylontråden ända fram till skyddskåpans kant (bild 8). Följ anvisningarna i avsnitt 9 „Byta ut trådspole“. När skärhuvudet startas för första gången kommer tråden att skäras till rätt längd (bild 9). Endast ERT 250: Om du ska använda maskinen för första gången måste du dra ut tråden kraftigt. Tryck in knappen (bild 10) och dra sedan ut tråden ända fram till skyddskåpans kant. När skärhuvudet startas för första gången kommer tråden att skäras till rätt längd (bild 9). En kort eller sliten nylontråd ger dåliga trimningsresultat. För att ställa in rätt trådlängd i efterhand kan du trycka grästrimmern mot marken medan skärhuvudet roterar. På detta sätt kan trådlängden regleras automatiskt (bild 11). Beakta följande anvisningar för att få ut största möjliga prestanda av din grästrimmer: Använd inte grästrimmern utan skyddsanordning. Använd inte grästrimmern om gräset är blött. Bästa resultat får du om gräset är torrt. Anslut nätkabeln till förlängningskabeln och häng sedan in den i handtaget. (bild 12) Tryck in strömbrytaren (bild 1a-1b / pos. 3) för att koppla in grästrimmern. Släpp strömbrytaren (bild 1a-1b / pos. 3) för att koppla ifrån grästrimmern. För endast grästrimmern mot gräset medan du håller strömbrytaren intryckt, dvs. grästrimmern är i drift. För att gräsröja på rätt sätt ska du luta grästrimmern en aning och svänga den medan du går framåt. Håll grästrimmern i ca 30° lutning (se bild 13 och bild 14). Om gräset är högt måste du kapa det stegvis (se bild 15). Använd skyddskåpan för att undvika att nylontråden slits onödigt mycket. Kör inte med grästrimmern intill hårda föremål eftersom detta leder till onödigt slitage på tråden.

9. Byta ut trådspole

VARNING! Dra tvunget ut stickkontakten innan du byter ut trådspolen! Endast ERT 200: Håll fast spolfästet och tryck ned trådspolen. Håll trådspolen nedtryckt och vrid den samtidigt motsols tills den lossnar (bild 6). Byt ut den tomma spolen mot en ny. Vid behov kan du föra in den nya spolens trådändar genom öppningen på sidan. Sätt trådspolen på spolfästet, håll fast spolfästet, tryck trådspolen nedåt och vrid samtidigt medsols tills det sitter fast. För in tråden genom en av de båda skårorna i spolfästet och vidare fram till skyddskåpans kant (bild 7 och 8). När skärhuvudet startas för första gången kommer tråden att skäras till rätt längd (bild 9). VARNING! Risk för personskador om nylontråd slungas iväg! S35 Endast ERT 250: Håll fast motorfästet (D) och vrid spolfästet (E) motsols tills det kan tas av (bild 16). Byt ut den tomma spolen mot en ny. Vid behov kan du föra in den nya spolens trådändar genom öppningen på spolfästet (bild 17). Sätt trådfästet på motorfästet, håll fast motorfästet, tryck trådfästet nedåt och vrid samtidigt medsols tills det sitter fast. Tryck in knappen och dra sedan ut tråden ända fram till skyddskåpans kant (bild 10). När skärhuvudet startas för första gången kommer tråden att skäras till rätt längd (bild 9). VARNING! Risk för personskador av nylontråd som slungas iväg!

11. Underhåll och skötsel

Koppla ifrån grästrimmern och dra ut stickkontakten innan du ställer undan och rengör maskinen. Ta bort avlagringar på skyddskåpan med en borste. Plastkåpan och de övriga plastdelarna kan rengöras med ett svagt hushållsrengöringsmedel och en fuktig tygduk. Maskinen får inte rengöras med aggressiva medel eller lösningsmedel. Spruta aldrig av grästrimmern med vatten. Vatten får under inga omständigheter tränga in i maskinen.

12. Reservdelsbeställning

Ange följande uppgifter när du beställer reservdelar: Maskintyp Maskinens artikelnummer Maskinens ID-nr. Reservdelsnumret för reservdelen

13. Avfallshantering

Tillbehör och förpackningsmaterial kan lämnas in för miljövänlig återvinning. Plastdelarna har markerats för att underlätta källsorteringen. S36
