BRUGSANVISNING ERT 200 EINHELL

Betjeningsvejledning for græstrimmer

9. Byta ut trådspole

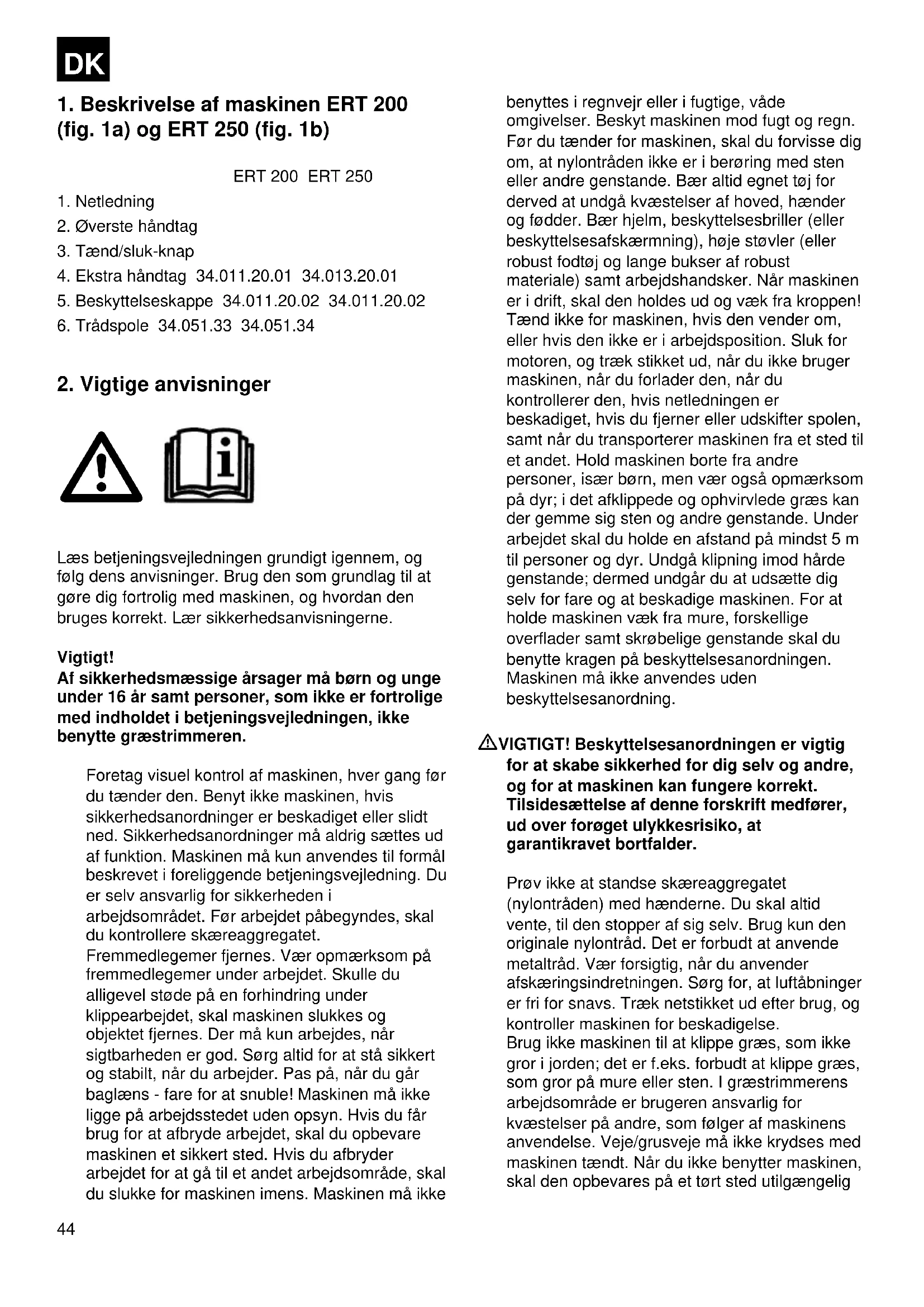

1. Beskrivelse af maskinen ERT 200

2. Vigtige anvisninger

Læs betjeningsvejledningen grundigt igennem, og følg dens anvisninger. Brug den som grundlag til at gøre dig fortrolig med maskinen, og hvordan den bruges korrekt. Lær sikkerhedsanvisningerne. Vigtigt! Af sikkerhedsmæssige årsager må børn og unge under 16 år samt personer, som ikke er fortrolige med indholdet i betjeningsvejledningen, ikke benytte græstrimmeren. Foretag visuel kontrol af maskinen, hver gang før du tænder den. Benyt ikke maskinen, hvis sikkerhedsanordninger er beskadiget eller slidt ned. Sikkerhedsanordninger må aldrig sættes ud af funktion. Maskinen må kun anvendes til formål beskrevet i foreliggende betjeningsvejledning. Du er selv ansvarlig for sikkerheden i arbejdsområdet. Før arbejdet påbegyndes, skal du kontrollere skæreaggregatet. Fremmedlegemer fjernes. Vær opmærksom på fremmedlegemer under arbejdet. Skulle du alligevel støde på en forhindring under klippearbejdet, skal maskinen slukkes og objektet fjernes. Der må kun arbejdes, når sigtbarheden er god. Sørg altid for at stå sikkert og stabilt, når du arbejder. Pas på, når du går baglæns - fare for at snuble! Maskinen må ikke ligge på arbejdsstedet uden opsyn. Hvis du får brug for at afbryde arbejdet, skal du opbevare maskinen et sikkert sted. Hvis du afbryder arbejdet for at gå til et andet arbejdsområde, skal du slukke for maskinen imens. Maskinen må ikke benyttes i regnvejr eller i fugtige, våde omgivelser. Beskyt maskinen mod fugt og regn. Før du tænder for maskinen, skal du forvisse dig om, at nylontråden ikke er i berøring med sten eller andre genstande. Bær altid egnet tøj for derved at undgå kvæstelser af hoved, hænder og fødder. Bær hjelm, beskyttelsesbriller (eller beskyttelsesafskærmning), høje støvler (eller robust fodtøj og lange bukser af robust materiale) samt arbejdshandsker. Når maskinen er i drift, skal den holdes ud og væk fra kroppen! Tænd ikke for maskinen, hvis den vender om, eller hvis den ikke er i arbejdsposition. Sluk for motoren, og træk stikket ud, når du ikke bruger maskinen, når du forlader den, når du kontrollerer den, hvis netledningen er beskadiget, hvis du fjerner eller udskifter spolen, samt når du transporterer maskinen fra et sted til et andet. Hold maskinen borte fra andre personer, især børn, men vær også opmærksom på dyr; i det afklippede og ophvirvlede græs kan der gemme sig sten og andre genstande. Under arbejdet skal du holde en afstand på mindst 5 m til personer og dyr. Undgå klipning imod hårde genstande; dermed undgår du at udsætte dig selv for fare og at beskadige maskinen. For at holde maskinen væk fra mure, forskellige overflader samt skrøbelige genstande skal du benytte kragen på beskyttelsesanordningen. Maskinen må ikke anvendes uden beskyttelsesanordning. VIGTIGT! Beskyttelsesanordningen er vigtig for at skabe sikkerhed for dig selv og andre, og for at maskinen kan fungere korrekt. Tilsidesættelse af denne forskrift medfører, ud over forøget ulykkesrisiko, at garantikravet bortfalder. Prøv ikke at standse skæreaggregatet (nylontråden) med hænderne. Du skal altid vente, til den stopper af sig selv. Brug kun den originale nylontråd. Det er forbudt at anvende metaltråd. Vær forsigtig, når du anvender afskæringsindretningen. Sørg for, at luftåbninger er fri for snavs. Træk netstikket ud efter brug, og kontroller maskinen for beskadigelse. Brug ikke maskinen til at klippe græs, som ikke gror i jorden; det er f.eks. forbudt at klippe græs, som gror på mure eller sten. I græstrimmerens arbejdsområde er brugeren ansvarlig for kvæstelser på andre, som følger af maskinens anvendelse. Veje/grusveje må ikke krydses med maskinen tændt. Når du ikke benytter maskinen, skal den opbevares på et tørt sted utilgængelig DK45 for børn. Maskinen må kun anvendes i overensstemmelse med anvisningerne i denne betjeningsvejledning og skal altid holdes lodret i forhold til jorden. Enhver anden position er farlig. Kontroller regelmæssigt, om skruerne er strammet ordentligt. Netspændingen skal svare til den spænding, som står anført på mærkepladen. Tilslutningskablet skal regelmæssigt undersøges for beskadigelse eller ældning. Maskinen må ikke benyttes, hvis tilslutningskablet ikke er i fejlfri stand. De anvendte tilslutningskabler må ikke være lettere end lette gummislangeledninger HO7RN-F i henhold til DIN 57282/VDE 0282 og skal have en mindstediameter på 1,5 mm_. Stikforbindelserne skal have sikkerhedskontakter, og koblingen skal være stænkvandsbeskyttet. Området, hvor klipning skal ske, skal være fri for ledninger og andre genstande. Hvis maskinen skal løftes i forbindelse med transport, skal motoren slukkes. Vent, indtil maskinen og værktøjet er helt standset. Før maskinen forlades, skal motoren være standset og netstikket trukket ud. Før du slutter maskinen til forsyningsnettet, skal du forvisse dig om, at ingen af de roterende elementer er beskadiget, og at trådrullen er sat rigtigt i og sidder ordentlig fast. Når maskinen kører, er det forbudt at klippe op ad hårde genstande; derved undgås kvæstelser og beskadigelser på maskinen. Brug kun originale reservedele til reparationsarbejde. Reparationer skal udføres af el-fagmand. Før maskinen sættes i drift og efter påkørsel af den ene eller anden art, skal den efterses for tegn på slid eller beskadigelse. Om nødvendigt udføres reparation. Hænder og fødder skal altid holdes væk fra skæreaggregatet, især når du tænder motoren. Efter udtrækning af ny tråd skal maskinen holdes i normal arbejdsposition, før den tændes. Det er forbudt at benytte reservedele og tilbehør, som ikke er forudbestemt til brug sammen med maskinen, eller som ikke er anbefalet af producenten. Træk netstikket ud, før du kontrollerer, rengør eller arbejder på maskinen, og når maskinen ikke er i brug. Vigtigt: Efter at maskinen er blevet slukket, roterer nylontråden videre rundt i nogle sekunder!

3. Forklaring til info-skilt (se fig. 2) på

maskinen 1: Advarsel! 2: Bær øjenværn! 3: Beskyt mod fugtighed! 4: Læs betjeningsvejledningen, før maskinen tages i brug! 5: Før beskadiget tilslutningskabel kontrolleres, skal netstikket trækkes ud! 6: Hold andre personer væk fra fareområdet! 7: Skæreaggregat har efterløb!

Vægt: 1,25 kg 1,35 kg Artikelnummer: 34.011.20 34.013.20 Støj fra maskinen kan overskride 85 dB(A). I så tilfælde er støjdæmpende foranstaltninger for brugeren påkrævet. Støjniveauet er målt i henhold til IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31- 031 (84/538/EØF). Værdi af svingninger, som udsendes fra håndtaget, udgør 2,5 m/s

5. Montage beskyttelsesværn

Beskyttelsesværnet sættes på motorhovedet som vist (fig. 3), drejes i retning mod uret indtil anslag (bajonetlås) og fastgøres med vedlagte skrue ( C) (fig. 4). BEMÆRK (fig. 3): Pas på, at beskyttelsesværnet ligger plant i forhold til græstrimmerens kabinet efter pådrejning. Mellemstykket (A) på værnet skal være placeret til højre for kabinettes mellemstykke (B) .

6. Montage håndtag (kun ERT 250)

Håndtaget monteres som vist fig. 5.

Maskinen er beregnet til at klippe græs, små græsarealer i private haver. Maskiner, til brug i private haver, er karakteriseret ved ikke at finde anvendelse i offentlige anlæg, parker, på sportspladser, veje samt inden for land- og skovbrug. Korrekt brug af maskinen er kun mulig ved overholdelse af anvisningerne, som fremgår af betjeningsvejledningen, som producenten har vedlagt. Vigtigt! Maskinen må ikke benyttes til findeling af kompost, da dette vil medføre fare for personer og materiel.

Græstrimmeren er udelukkende beregnet til klipning af græs. En kort eller nedslidt nylontråd medfører lav snitydelse. VIGTIGT! Ved indstilling af trådlængde skal netstikket være trukket ud! Kun ERT 200: Ved ibrugtagning første gang og ved slid på nylontråden skal denne trækkes et godt stykke ud. Nylontråden trækkes ud til kanten på beskyttelsesværnet (fig. 8). Bemærk i den forbindelse også afsnit 9 „Udskiftning af trådspole“. Ved første kørsel af skærehovedet afskæres tråden til den rette længde (fig. 9). Kun ERT 250: Ved ibrugtagning første gang skal nylontråden strammes ud. Til det formål trykkes trykknappen (fig.

10) ned, og tråden trækkes ud til kanten af

beskyttelsesværnet. Ved første kørsel af skærehovedet afskæres tråden til den rette længde (fig. 9). En kort eller nedslidt nylontråd medfører lav snitydelse. For at genskabe den rette trådlængde skal græstrimmeren trykkes mod jorden, mens skærehovedet kører. På den måde reguleres trådlængden af sig selv (fig. 11). For at få det bedste ud af din græstrimmer bør du følge disse anvisninger: Brug ikke græstrimmeren uden beskyttelsesværn. Slå ikke græsset, når det er vådt. Det bedste resultat opnås med tørt græs. Sæt netkablet til forlængerkablet, og hæng dette på håndtaget. (Fig. 12) For at tænde for græstrimmeren skal du trykke tænd/sluk-knappen (fig. 1a-1b / pos.3) ned. For at slukke for græstrimmeren skal du slippe tænd/sluk-knappen (fig. 1a-1b / Pos.3) igen. Græstrimmeren må kun nærmes græsset, når knappen er trykket ned, d.v.s. trimmeren er i drift. For rigtig skæring skal maskinen drejes sideværts og føres fremad. Den skal holdes i en hældning på ca. 30° (se fig. 13 og fig. 14). Hvis græsset er langt, skal det klippes trinvist fra spidsen og ned (se fig. 15). Brug beskyttelsesværnet for at undgå unødig slid af tråd Hold græstrimmeren væk fra hårde genstande, og undgå på den måde unødig slid af tråden.

9. Udskiftning af trådspole

VIGTIGT! Før trådspole skiftes ud, skal netstikket trækkes ud! Kun ERT 200: Hold spoleholderen fast, og tryk trådspolen ned. Mens trådspolen trykkes ned, drejes den mod urets retning, til den kan tages af (fig. 6). Den tomme trådspole erstattes med en fuld, om nødvendigt føres enden af tråden gennem boringen i siden. Trådspolen sættes på spoleholderen, spoleholderen holdes fast, trådspolen trykkes ned, samtidig med at den drejes i urets retning, til den sidder fast. Tråden føres gennem den ene af spoleholderens to slidser indtil kanten af beskyttelsesværnet (fig. 7 og fig. 8). DK47 Første gang skærehovedet kører, afskæres tråden til den rette længde (fig. 9). VIGTIGT! Dele, som slynges væk, kan medføre kvæstelser. Kun ERT 250: Hold motorholderen (D) fast, og drej spoleholderen (E) mod urets retning, til den kan tages af (fig. 16). Den tomme trådspole erstattes med en fuld, enden af tråden føres gennem spoleholderens boringer (fig. 17). Spoleholderen sættes på motorholderen, motorholderen holdes fast, spoleholderen trykkes ned, samtidig med at den drejes i urets retning, til den sidder fast. Tryk knappen ned, og træk tråden ud til kanten af beskyttelsesværnet (fig. 10). Første gang skærehovedet kører, afskæres tråden til den rette længde (fig. 9). VIGTIGT! Dele, som slynges væk fra nylontråden, kan medføre kvæstelser. 11.Vedligeholdelse og pleje Græstrimmeren skal slukkes og netstikket trækkes ud, før den henstilles og før den rengøres Aflejringer på beskyttelseskappen fjernes med en børste Plastiklegemet og plastikdelene skal rengøres med et ikke for skrapt rengøringsmiddel og en fugtig klud Der må ikke benyttes skrappe midler til rengøring! Græstrimmeren må ikke oversprøjtes med vand. Undgå, at der trænger vand ind i maskinen.

12. Bestilling af reservedele

Ved bestilling af reservedele skal følgende oplyses: Maskintype Maskinens artikelnummer Maskinens ident-nummer Reservedels-nummer på pågældende reservedel

Tilbehør og emballage bør indleveres til miljøvenlig genanvendelse. Plastikdele er mærket til recycling- formål. DK48
