Royal AT 144 - Buskrydder EINHELL - Gratis brugsanvisning og manual

Produkttype	Trådløs rydningssakser (kantklipper)
Mærke og model	Einhell Royal AT 144
Strømforsyning	Ni-Cd batteri 14,4 V (aftageligt)
Lader	Netadapter 230 V ~ 50 Hz, udgang 18 V / 400 mA, ladetid ca. 4 timer
Skærediameter	25 cm
Tomgangshastighed	9.000 o/min
Maksimal driftstid	Ca. 25 minutter
Skæresystem	Nylonline med halvautomatisk fremføring
Lydeffektniveau (LWA)	96 dB(A)
Lydtryksniveau (LPA)	79 dB(A)
Vibrationer (håndtag)	< 2,5 m/s²
Sikkerhedsklasse	III (meget lav sikkerhedsspænding)
Højdejustering	Teleskoprør med rotationsknap
Ekstra håndtag	Ja, justerbart
Beskyttelsesafskærmning	Ja, aftagelig med lineklipper
Afbryder	Tænd/sluk med låseknap
Vægt (estimeret)	Ca. 2,5 kg (med batteri)
Vedligeholdelse og rengøring	Rengør med en fugtig klud; fjern batteriet før rengøring; sprøjt ikke med vand
Vigtigste reservedele	Linespole (ref. 34.051.54), batteri 14,4 V (ref. 45.115.38)
Garanti	2 år (vilkår i vejledningen)

Ofte stillede spørgsmål - Royal AT 144 EINHELL

Hvordan oplader jeg batteriet til rydningssaksen Royal AT 144?

Tilslut netadapteren til ladeadapteren, og sæt den derefter i stikkontakten. Den grønne diode lyser. Indsæt batteriet i adapteren; den røde diode angiver opladning. Ladetiden er ca. 4 timer for et tomt batteri.

Hvordan udskifter jeg linespolen?

Fjern først batteriet. Tryk på klingeafskærmningen. Tryk lateralt på mærkerne på spolens dæksel og fjern det. Udskift den tomme spole. Før enderne af den nye line gennem dækslets huller, og sæt det derefter sammen igen.

Hvordan justerer jeg højden på rydningssaksen?

Placer apparatet på jorden. Løsn rotationsknappen på teleskoprøret, juster højden efter behov, og stram derefter knappen.

Kan jeg bruge rydningssaksen på vådt græs?

Det anbefales ikke at klippe vådt græs. De bedste resultater opnås på tørt græs. Brug desuden ikke apparatet i regn eller fugtige omgivelser.

Hvordan forlænger jeg skærelinen?

Fremføringssystemet er halvautomatisk: når du aktiverer den tilsvarende knap, forlænges linen automatisk. Hvis linen er for kort, tryk på spolens knap og træk manuelt i linen.

Hvad gør jeg, hvis apparatet ikke starter?

Kontrollér at batteriet er opladet og korrekt indsat. Kontrollér laderen. Hvis problemet fortsætter, kontakt kundeservice.

Hvad er driftstiden for rydningssaksen?

Den maksimale driftstid er ca. 25 minutter. For at forlænge batteriets levetid må du aldrig aflade det helt, og oplad det, så snart effekten falder.

Hvilket sikkerhedsudstyr anbefales?

Brug sikkerhedsbriller, hjelm, handsker, tykke bukser og solide sko (eller støvler). Hold en afstand på mindst 5 meter til andre personer og dyr.

Hvordan vedligeholder jeg rydningssaksen?

Fjern batteriet før rengøring. Rengør afskærmningen med en børste. Brug en fugtig klud til kroppen; sprøjt aldrig med vand. Opbevar apparatet tørt og utilgængeligt for børn.

Kan jeg bruge en anden line end original linen?

Nej, brug kun original nylonline. Brug aldrig metaltråd, da det kan beskadige apparatet og forårsage personskader.

BRUGSANVISNING Royal AT 144 EINHELL

DK Betjeningsvejledning for græstrimmer

Säkerhetsanvisningar

5. Samling af græstrimmeren

●Montering af håndtagsdel til teleskoprøret Sæt håndtagsdelen på teleskoprøret indtil anslagsstop (fig. 3). Indstillingsknappen (1) går i indgreb af sig selv.

●Montering af beskyttelseskappe Sæt beskyttelseskappen på motorhovedet (fig. 4), og drej den i urets retning indtil anslagsstop (fig. 5). Skru de medfølgende skruer fast (fig. 5).

Stil græstrimmeren på jorden, så den står stabilt. Højden kan justeres efter kropsbygning ved at løsne drejeknappen (fig. 6 pos. 1) og herelter justere teleskoprøret. Spænd drejeknappen til igen.

8. Driftstart

9. Byta ut trådspole

VARNING! Dra tvunget ut batteriet innan du byter ut trådspolen (bild 11)!

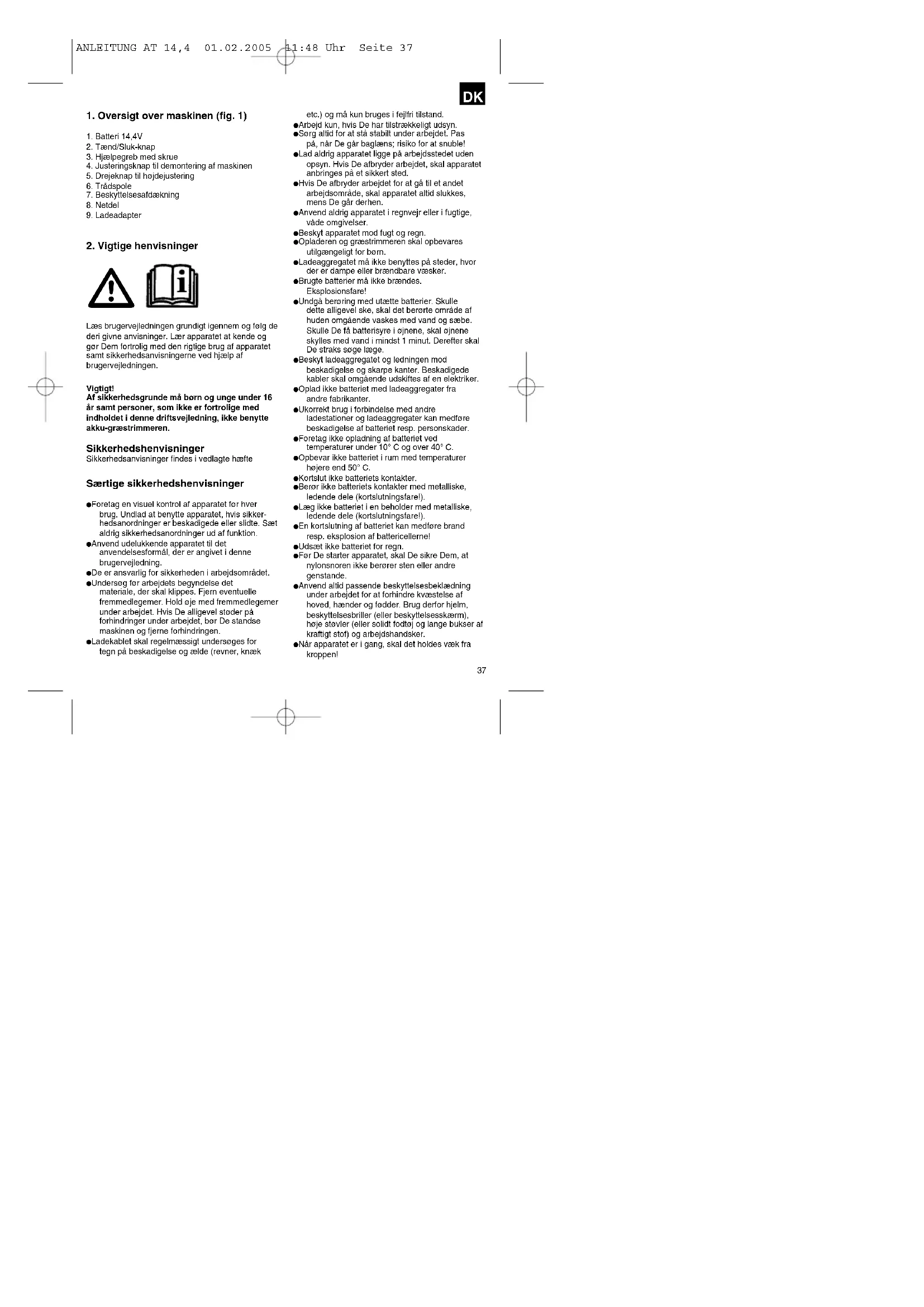

1. Oversigt over maskinen (fig. 1)

1. Batteri 14,4V
2. Tænd/Sluk-knap
3. Hjælpegreb med skrue
4. Justeringsknap til demontering af maskinen
5. Drejeknap til højdejustering
6. Trådspole
7. Beskyttelsesafdækning
8. Netdel
9. Ladeadapter

2. Vigtige henvisninger

Læs brugervejledningen grundigt igennem og følg de deri givne anvisninger. Lær apparatet at kende og gør Dem fortrolig med den rigtige brug af apparatet samt sikkerhedsanvisningerne ved hjælp af brugervejledningen.

Vigtigt!

Af sikkerhedsgrunde må børn og unge under 16 år samt personer, som ikke er fortrollge med indholdet i denne driftsvejledning, ikke benytte akku-græstrimmeren.

Sikkerhedshenvisninger

Sikkerhedsanvisninger findes i vedlagte hæfte

Særtige sikkerhedshenvisninger

• Foretag en visuel kontrol af apparatet før hver brug. Undlad at benytte apparatet, hvis sikkerhedsanordninger er beskadigede eller slidte. Sæt aldrig sikkerhedsanordninger ud af funktion.
  ●Anvend udelukkende apparatet til det anvendelsesformål, der er angivet i denne brugervejledning.
• De er ansvarlig for sikkerheden i arbejdsområdet.
  ●Undersøg før arbejdets begyndelse det materiale, der skal klippes. Fjern eventuelle fremmedlegemer. Hold øje med fremmedlegemer under arbejdet. Hvis De alligevel stoder på forhindringer under arbejdet, bør De standse maskinen og fjeme forhindringen.
  ●Ladekablet skal regelmæssigt undersøges for tegn på beskadigelse og ælde (revner, knæk

etc.) og må kun bruges i fejlfri tilstand.
●Arbejd kun, hvis De har tilstrækkeligt udsyn.
- Sørg altid for at stå stabilt under arbejdet. Pas på, när De går baglæns; risiko for at snuble!
●Lad aldrig apparatet ligge på arbejdsstedet uden opsyn. Hvis De afbryder arbejdet, skal apparatet anbringes på et sikkert sted.
●Hvis De afbryder arbejdet for at gå til et andet arbejdsomráde, skal apparatet altid slukkes, mens De går derhen.
- Anvend aldrig apparatet i regnvejr eller i fugtige, våde omgivelser.
- Beskyt apparatet mod fugt og regn.
- Opladeren og græstrimmeren skal opbevares utilgængeligt for børn.
●Ladeaggregatet må ikke benyttes på steder, hvor der er dampe eller brændbare væsker.
●Brugte batterier må ikke brændes. Eksplosionsfare!
- Undgå berøring med utætte batterier. Skulle dette alligevel ske, skal det berørte område af huden omgående vaskes med vand og sæbe. Skulle De få batterisyre i øjnene, skal øjnene skylles med vand i mindst 1 minut. Derefter skal De straks søge læge.
- Beskyt ladeaggregatet og ledningen mod beskadigelse og skarpe kanter. Beskadigede kabler skal omgående udskiftes af en elektriker.
- Oplad ikke batteriet med ladeaggregater fra andre fabrikanter.
- Ukorrekt brug i forbindelse med andre ladestationer og ladeaggregater kan medføre beskadigelse af batteriet resp. personskader.
- Foretag ikke opladning af batteriet ved temperalurer under 10°C og over 40°C.
- Opbevar ikke batteriet i rum med temperaturer højere end 50° C.
●Kortslut ikke batteriets kontakter
- Berør ikke batterlets kontakter med metalliske, ledende dele (kortslutningsfare!).
●Læg ikke batteriet i en beholder med metalliske, ledende dele (kortslutningsfare!).
- En kortslutning af batteriet kan medføre brand resp. eksplosion af battericellerne!
●Udsæt ikke batteriet for regn
●Før De starter apparatet, skal De sikre Dem, at nylonsnoren ikke berører sten eller andre genstande.
●Anvend allid passende beskyttelsesbeklædning under arbejdet for at forhindre kvæstelse af hoved, hænder og fødder. Brug derfor hjelm, beskyttelsesbriller (eller beskyttelsesskærm), høje støvler (eller solidt fodtøj og lange bukser af kraftigt stof) og arbejdshandsker.
●Når apparatet er i gang, skal det holdes væk fra kroppen!

DK

DK

• Start ikke apparatet, når det vender omvendt eller når det ikke er i arbejdsposition.
• Sluk motoren, når: De ikke bruger apparatet; De efterlader det uden opsyn; De kontrollerer det; forsyningskablet er beskadiget; De fjemer eller udskifter spole, De transporterer apparatet fra et sted til et andet.
  ●Brug kun apparatet i sikker afstand til andre personer, i særdeleshed børn, samt husdyr, idet der i det afskårne og ophvirvlede græs kan være sten og andre genstande.
• Sikkerhedsafstanden til andre personer og husdyr skal være mindst 5 m.
  ●Brug ikke apparatet till at skære i hårde genstande. På den måde undgår De at komme till skade og beskadige apparatet.
• Brug kanten af beskyttelsesskærmen til at undgå, at apparatet kommer i berøring med murværk, forskellige overflader samt skrøbelige genstande.
  ●Brug aldrig apparatet uden beskyttelsesskærmen.
  ⚠VIGTIGT! Beskyttelsesanordningen er vigtig for at skabe sikkerhed for dig selv og andre, og for at maskinen kan fungere korrekt. Tilsidesættelse af denne forskrift medfører, ud over forøget ulykkesrisiko, at garantikravet bortfalder.

Prøv ikke at standse skæreaggregatet (nylontråden) med hænderne. Du skal altid vente, til den stopper af sig selv. Brug kun den originale nylontråd. Det er forbudt at anvende metallråd.

Vær forsigtig, när du anvender afskæringsindretningen. Sørg for, at luftåbninger er fri for snavs. Træk nelstikket ud efter brug, og kontroller maskinen for beskadigelse.

Brug ikke maskinen til at klippe græs, som ikke gror i jorden; det er f.eks. forbudt at klippe græs, som gror på mure eller sten. I grestrimmerens arbejdsområde er brugeren ansvarlig for kvæstelser på andre, som følger af maskinen anvendelse. Veje/grusveje må ikke krydses med maskinen tændt. Når du ikke benytier maskinen, skal den opbevares på et tørt sted utligængelig for børn. Maskinen må kun anvendes i overensstemmelse med anvisningeme i denne betjeningsveljedning og skal altid holdes lodret i forhold til jorden. Enhver anden position er farlig. Kontroller regelmæssigt, om skruerne er strammet ordentligt.

Området, hvor klipning skal ske, skal være fri for ledninger og andre genstande. Hvis maskinen skal løftes i forbindelse med transport, skal motoren slukkes. Før maskinen forlades, skal motoren være standset og netstikket trukket ud. Før du slutter maskinen til forsyningsnettet, skal

du forvisse dig om, at ingen af de roterende elementer er beskadiget, og at trådrullen er sat rigtigt i og sidder ordentlig fast. Når maskinen kører, er det forbudt at klippe op ad hårde genstande; derved undgås kvæstelser og beskadigelser på maskinen. Brug kun originale respevedele til reparationsarbeide.

Reparationer skal udføres af el-fagmand. Før maskinen sættes i drift og efter påkørsel af den ene eller anden art, skal den efterses for legn på slid eller beskadigelse. Om nødvendigt udføres reparation. Hænder og fødder skal altid holdes væk fra skæreaggregatet, iscer når du tænder motoren. Efter udtrækning af ny tråd skal maskinen holdes i normal arbejdsposition, før den tændes. Det er forbudt at benytte reservedele og tilbeher, som ikke er forudbestemt til brug sammen med maskinen, eller som ikke er anbefalet af producenten. Batterienheden skal tages ud for eftersyn, rengøring eller andet arbejde på maskinen, og når maskinen ikke er i brug.

⚠ Vigtigt: Efter at maskinen er blevet slukket, roterer nylontråden videre rundt i nogle sekunder!

3. Forklaring til info-skilt (se fig. 2) på maskinen

1: Advarsell
2: Bær øjenværn!
3: Beskyt mod fugtighed!
4: Læs betjeningsvejledningen, før maskinen tages brug!
5: Hold andre personer væk fra fareområdet!
6: Skæreaggregat har efterløb!

4. Tekniske Data:

Omdrejningstal n0: 9.000 min

Klippebredde: ø 25 cm

Sikkerhedsklasse: III

Lydeffektniveau LWA: 96 dB(A)

Lydtrykniveau LPA: 79 dB(A)

NC udskifteligt batteri: 14,4 V

Netspænding: 230 V \~ 50 Hz

Udgang:

Nom. spaending: 18 V

Nom. strøm: 400 mA

Støj fra maskinen kan overskride 85 dB(A). I så tilfælde er stojdæmpende foranstaltninger for brugeren påkrævet. Stojniveauet er målt i henhold til IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (84/538/EOF). Værdien af de svingninger, der udsendes ved håndtaget, udgør < 2,5 m/s ^2 ; registrering er skel i henhold til EN 786 bilag D: 1996+A1: 2001.

5. Samling af græstrimmeren

●Montering af håndtagsdel til teleskoprøret

Sæt håndtagsdelen på teleskoprøret indtil anslagsstop (fig. 3). Indstillingsknappen (1) går i indgreh af sig sely

●Montering af beskyttelseskappe

Sæt beskyttelseskappen på motorhovedet (fig. 4), og drej den i urets retning indtil anslagsstop (fig. 5). Skru de medfølgende skruer fast (fig. 5).

●Montering af håndtag

Håndtaget monteres som vist på fig. 7. Cifrene beskriver rækkefølgen.

6. Korrekt brug

Maskinen er beregnet til at klippe græs, små græsarealer i private haver. Maskiner, til brug i private haver, er karakteriseret ved ikke at finde anvendelse i offentlige anlæg, parker, på sportspladser, veje samt inden for land- og skovbrug. Korrekt brug af maskinen er kun mulig ved overholdelse af anvisningerne, som fremgår af

betjeningsvejledningen, som producenten har vedlagt.

Vigtigt! Maskinen må ikke benyttes til findeling af kompost, da dette vil medføre fare for personer og materiel.

Stil græstrimmeren på jorden, så den står stabilt. Højden kan justeres efter kropsbygning ved at løsne drejeknappen (fig. 6 pos. 1) og herefter justere teleskoprøret. Spænd drejeknappen til igen.

8. Ibrugtagning

Græstrimmeren er udelukkende beregnet til klipning af græs.

En kort eller nedslidt nylontråd medforer lav snitydelse.

VIGTIGT! Husk at fjerne batteriet, inden trådspolen skiftes ud! (fig. 11)!

Græstrimmeren har halvautomatisk funktion til trådforlængning. Hver gang denne funktion aktiveres, forlænges tråden automatisk, således at græsset altid klippes med den optimale snitbredde. Bemærk, at hyppig aktivering af funktion til trådforlængning øger sliddet på tråden.

Bemærk:

Når græstrimmeren tages i brug første gang, bliver den eventuelt overskydende ende af klippeträden, som rager frem, afkortet af beskyttelseskappens klinge.

Er tråden for kort, første gang græstrimmeren tages I brug, skal du trykke på knappen på trådspolen, og trække kraftigt ud i tråden. Første gang græstrimmeren startes, afkortes klippetråden automatisk til den optimale længde.

Sæt knivkappen på.

Hold spoleholderen fast, og pres trådspolen nedad. Drej trådspolen mod uret, mens den holdes nede, indtil den kan tages af. Sæt en ny trådspole i, om nødvendigt føres enden af tråden gennem hullet på siden af spolen.

DK

For at få det bedste ud af din græstrimmer bør du følge disse anvisninger:
●Brug ikke græstrimmeren uden beskyttelsesværn.
- Slå ikke græsset, när det er vådt. Det bedste resultat opnås med tört græs.
- For at tænde græstrimmeren skal du trykke på tænd-låseknappen og tænd-/ sluk-knappen (fig. 1/pos. 2).
●For at slukke græstrimmeren slippes afbryderknappen (figur 1 / pos.2) igen.
●Graestrimmeren må kun nærmes græsset, när knappen er trykket ned, d.v.s. trimmeren er i drift.
-For rigtig skæring skal maskinen drejes sideværts og føres fremad. Den skal holdes I en hældning på ca. 30" (se fig. 12-13).
●Hvis græsset er langt, skal det klippes trinvist fra spidsen og ned (se fig. 14).
●Brug beskyttelsesværnet for at undgå unødig slid af trád
- Hold græstrimmeren væk fra hárde genstande, og undgå på den måde unodig slid af tråden.

9. Udskiftning af trådspole

VIGTIGT! Før trådspole skiftes ud, skal batteriet trækkes ud! (fig.11)

●Hold spoleholderen fast, og tryk trådspolen ned. Mens trådspolen trykkes ned, drejes den mod urets retning, til den kan tages af.
●Tryk ind på siden af de markerede felter på spoledækslet, og tag dækslet af sammen med spolen (fig. 8/9).
●Pas på, at fjederen ikke bliver væk.
- Tag den tomme trådspole ud.
- Før trådenderne på den nye trådspole gennem øjerne på spoledækslet (fig. 10).
●Sæt spoledækslet med spolen ind i spoleholderen igen.
●Første gang græstrimmeren starter, bliver klippetråden automatisk kortet af til optimal længde.
- Første gang skærehovedet kører, afskæres tråden til den rette længde.

VIGTIGT! Dele, som slynges væk, kan medføre kvæstelser.

10. Opladning af batteri

●Batteriet kan tages ud ved at trykke ind på de to låseklemmer (A), samtidig med at batterienheden trækkes bagud og af (fig. 11).

40

- Kontroller, om netspændingen, som står anført på opladerens mærkeplade, svarer til den faktiske netspænding. Slut lysnetdelen (A) til opladningsadapteren (B). Sæt lysnetdelen i stikdåsen, den grønne lysdiode på opladningsadapteren begynder at lyse. (Fig. 15).

- Sæt batteriet (C) ind i opladningsadapteren. Den røde lysdiode på opladningsadapteren begynder at lyse for visning af opladningsprocessen (fig. 15). Opladningen varer ca. 4 timer med tomt batteri. Opladningstiden er tilsvarende kortere ved resterende kapacitet. Under opladningsprocessen kan batteriet blive varmt. Dette er helt normalt.

Hvis det ikke er muligt at oplade akku-pack'en, skal du kontrollere,

- om der er netspænding i stikkontakten - om forbindelsen til ladekontakterne er i orden

Hvis akku-pack'en stadlgvæk ikke kan lades op, bedes du indlevere

●oplader med ladeadapter

-akku-pack

hos vores kundeservice.

Sørg for at genoplade NC-akku-pack'en i god tid for at sikre en lang levetid. Genopladning skal under alle omstændigheder ske, hvis du kan konstatere, at slagnøglens ydelse er nedsat.

Undgå, at akku-pack'en aflades helt. Dette vil ødelægge NC-akku-pack'en!

11. Vedligeholdelse og pleje

• Græstrimmeren skal slukkes og batteriet trækkes ud, før den henstilles og før den rengøres
• Aflejringer på beskyttelseskappen fjemes med en børste
• Plastiklegemet og plastikdelene skal rengøres med et ikke for skrapt rengøringsmiddel og en fugtlig klud
• Der må ikke benyttes skrappe midler til rengøring!
• Græstrimmeren må ikke oversprøjtes med vand.
  ●Undgå, at der trænger vand ind i maskinen.

12. Bestilling af reservedele

Ved bestilling af reservedele skal følgende oplyses:

●Maskintype
●Maskinens artikelnummer
●Maskinens ident-nummer
●Reservedels-nummer på pågældende reservedel

Batteri 14.4V 45.115.38

Trádspolen

34.051.54

13. Bortskaffelse

Tilbehør og emballage bør indleveres til miljøvenlig genanvendelse. Plastikdele er mærket til recyclingformål.

14. Forstyrrelser

Maskinen kører ikke: Kontroller, om batteriet er ladet op, og om ladeadapteren fungerer. Hvis maskinen ikke fungerer, selv om spænding er til stede, skal du indsende den til den angivne kundeservice.

DK

PL

For at kunne stalle krav på garantion er det on forudsøtning, at produktet er blevet ordentigt vedligehold i henhold til beljøringesvejlednings ansvisninger, samt at produktel er blevet anvend kormelt i oversnæstemmelse med dels formål.

Lovmæssalge forbrugerrettigheder er naturligvia stadigvæk geidende inden for garantiperioden på de 2 år.

Garantien geicker som supplement til lokalt geldende bestammolser i det land, hvor den regionale hoveddorhandler har sit sæde. Vi herviser endividere til din konbildperson hos den regionalt ansoverlige kundesservice eller til netredensende servicesadresse.

Smid ikke el-værktøj ud som almindeligt husholdningsaffald.

I henhold til EF-direktiv 2002/96 om elektroaffald og dets omsættelse til national lovgivning skal brugt el-værktøj indsamles adskilt og indleveres på genbrugsstation.

Recycling-alternativ til tilbagesendelse af brugt vare:

Ejeren af det elektroniske apparat er forpligtet til – som et alternativ i stedet for tilbagesendelse – at medvirke til, at relevante dele af apparatet genanvendes ifølge miljøforskrifterne i tilfælde af overdragelse af ejerskab til tredjeperson. Det brugte apparat kan også overdrages til et deponeringssted, som vil varetage bortskaffelsen af apparatets dele i overensstemmelse med nationale bestemmelser vedrørende skrotning og genbrug. Ikke omfattet heraf er tilbehørsdele og hjælpemidler, som ikke indeholder elektroniske komponenter.

Ellterryk eller anden form for mangfoldiggørelse af skriftigt materiali, ledsagepapirer indbetattet, som omhandler produkter. er kun tilladt efter udtrykkelig tilladelse fra ISC GmbH.
