Тип изделия	Аккумуляторный кусторез (триммер)
Марка и модель	Einhell Royal AT 144
Питание	Аккумулятор Ni-Cd 14,4 В (съемный)
Зарядное устройство	Сетевой адаптер 230 В ~ 50 Гц, выход 18 В / 400 мА, время зарядки около 4 ч
Диаметр резки	25 см
Скорость вращения на холостом ходу	9 000 об/мин
Максимальное время работы	Около 25 минут
Режущая система	Нейлоновая леска с полуавтоматической подачей
Уровень звуковой мощности (LWA)	96 дБ(А)
Уровень звукового давления (LPA)	79 дБ(А)
Вибрация (рукоятка)	< 2,5 м/с²
Класс безопасности	III (сверхнизкое безопасное напряжение)
Регулировка высоты	Телескопическая трубка с поворотной ручкой
Дополнительная рукоятка	Да, регулируемая
Защитный кожух	Да, съемный с лезвием для обрезки лески
Выключатель	Вкл/Выкл с кнопкой блокировки
Вес (приблизительно)	Около 2,5 кг (с аккумулятором)
Уход и очистка	Чистить влажной тканью; перед очисткой извлеките аккумулятор; не распыляйте воду
Основные запасные части	Катушка с леской (арт. 34.051.54), аккумулятор 14,4 В (арт. 45.115.38)
Гарантия	2 года (условия в инструкции)

Часто задаваемые вопросы - Royal AT 144 EINHELL

Как зарядить аккумулятор кустореза Royal AT 144?

Подключите сетевой адаптер к зарядному устройству, затем вставьте его в розетку. Загорится зеленый индикатор. Вставьте аккумулятор в зарядное устройство; красный индикатор указывает на зарядку. Время зарядки разряженного аккумулятора составляет около 4 часов.

Как заменить катушку с леской?

Сначала извлеките аккумулятор. Нажмите на защиту лезвия. Нажмите сбоку на отметки крышки катушки и снимите ее. Замените пустую катушку. Проденьте концы новой лески через отверстия в крышке, затем соберите все обратно.

Как отрегулировать высоту кустореза?

Поставьте прибор на землю. Ослабьте поворотную ручку на телескопической трубке, отрегулируйте высоту по своему усмотрению, затем затяните ручку.

Можно ли использовать кусторез на влажной траве?

Не рекомендуется косить влажную траву. Лучшие результаты достигаются на сухой траве. Кроме того, не используйте прибор под дождем или во влажной среде.

Как удлинить режущую леску?

Система подачи полуавтоматическая: при нажатии на соответствующую кнопку леска автоматически удлиняется. Если леска слишком короткая, нажмите на кнопку катушки и вытяните леску вручную.

Что делать, если прибор не запускается?

Проверьте, заряжен ли аккумулятор и правильно ли он вставлен. Проверьте зарядное устройство. Если проблема сохраняется, обратитесь в сервисный центр.

Какое время работы у кустореза?

Максимальное время работы составляет около 25 минут. Для продления срока службы аккумулятора никогда не разряжайте его полностью и заряжайте, как только мощность снизится.

Какие средства безопасности рекомендованы?

Носите защитные очки, каску, перчатки, плотные брюки и прочную обувь (или сапоги). Держитесь на расстоянии не менее 5 метров от других людей и животных.

Как ухаживать за кусторезом?

Перед любой очисткой извлеките аккумулятор. Очистите кожух щеткой. Для корпуса используйте влажную ткань; никогда не распыляйте воду. Храните прибор в сухом месте, недоступном для детей.

Можно ли использовать другую леску, кроме оригинальной?

Нет, используйте только оригинальную нейлоновую леску. Никогда не используйте металлическую леску, так как это может повредить прибор и привести к травмам.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Royal AT 144 EINHELL

RUSРуководство по эксплуатации газонного триммера

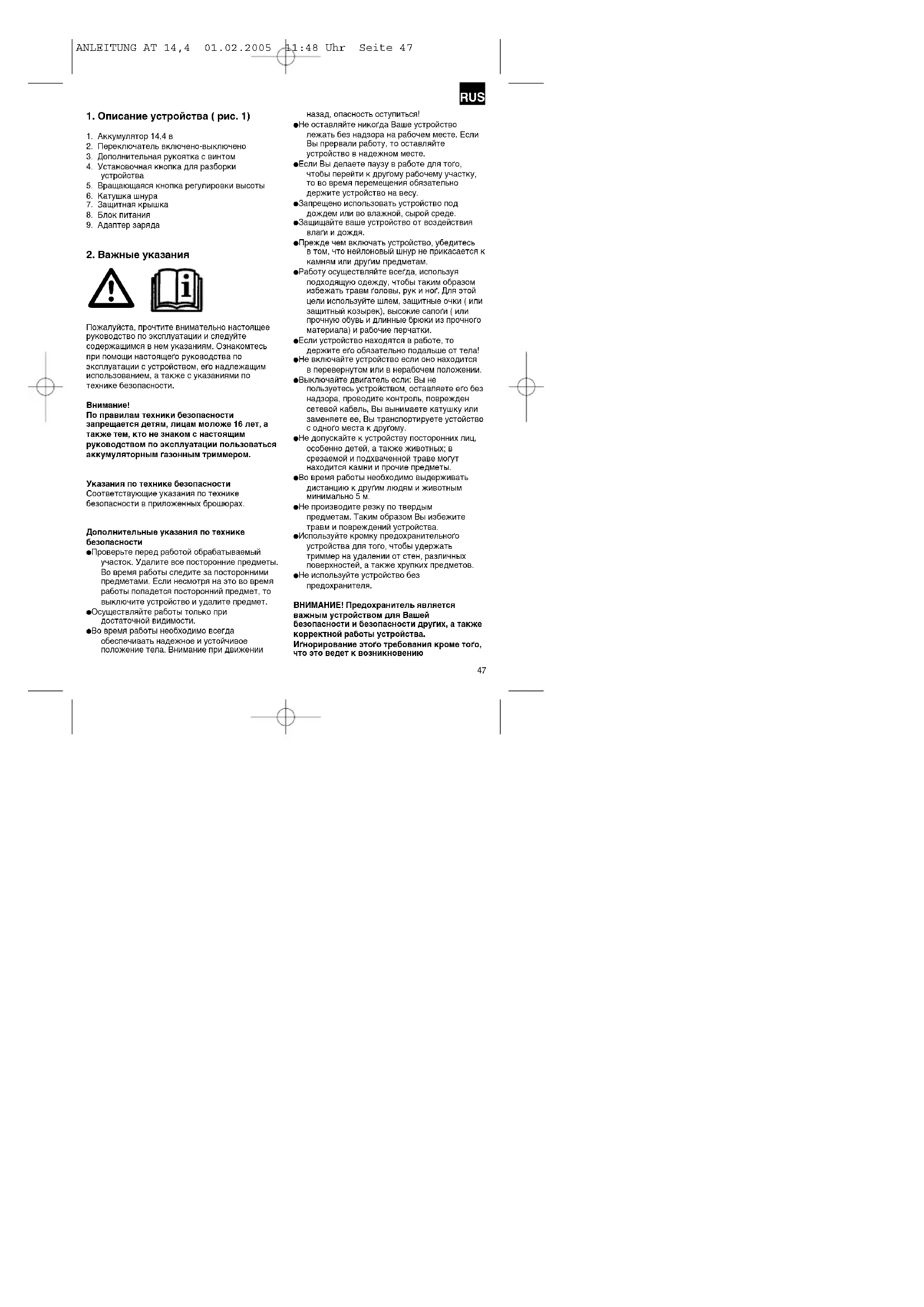

1. Описание устройства (рис. 1)

1. Аккумулятор 14,4 в
2. Переключатель включено-выключено
3. Дополнительная рукоятка с винтом
4. Установочная кнопка для разборки устройства
5. Вращающаяся кнопка регулировки высоты
6. Катушка шнура
7. Защитная крышка
8. Блок питания
9. Адаптер заряда

2. Важные указания

Пожалуйста, прочтите внимательно настоящее руководство по эксплуатации и следуйте содержащимся в нем указаниям. Ознакомтесь при помощи настоящего руководства по эксплуатации с устройством, его надлежащим использованием, а также с указаниями по технике безопасности.

Внимание!

По правилам техники безопасности запрещается детям, лицам моложе 16 лет, а также тем, кто не знаком с настоящим руководством по эксплуатации пользоваться аккумуляторным газонным триммером.

Указания по технике безопасности

Соответствующие указания по технике безопасности в приложенных брошюрах.

Дополнительные указания по технике безопасности

●Проверьте перед работой обрабатываемый участок. Удалите все посторонние предметы. Во время работы следите за посторонними предметами. Если несмотря на это во время работы попадется посторонний предмет, то выключите устройство и удалите предмет.
●Осуществляйте работы только при достаточной видимости.
●Во время работы необходимо всегда обеспечивать надежное и устойчивое положение тела. Внимание при движении

назад, опасность оступиться!

●Не оставляйте никогда Ваше устройство лежать без надзора на рабочем месте. Если Вы прервали работу, то оставляйте устройство в надежном месте.
- Если Вы делаете паузу в работе для того, чтобы перейти к другому рабочему участку, то во время перемещения обязательно держите устройство на весу.
●Запрещено использовать устройство под дождем или во влажной, сырой среде.
●Защищайте ваше устройство от воздействия влаги и дождя.
●Прежде чем включать устройство, убедитесь в том, что нейлоновый шнур не прикасается к камням или другим предметам.
●Работу осуществляйте всегда, используя подходящую одежду, чтобы таким образом избежать травм головы, рук и ног. Для этой цели используйте шлем, защитные очки ( или защитный козырек), высокие сапоги (или прочную обувь и длинные брюки из прочного материала) и рабочие перчатки.
- Если устройство находятся в работе, то держите его обязательно подальше от тела! - Не включайте устройство если оно находится в перевернутом или в нерабочем положении.
●Выключайте двигатель если: Вы не пользуется устройством, оставляете его без надзора, проводите контроль, поврежден сетевой кабель, Вы вынимаете катушку или заменяете ее, Вы транспортируете устойство с одного места к другому.
●Не допускайте к устройству посторонних лиц, особенно детей, а также животных; в срезаемой и подхваченной траве могут находится камни и прочие предметы.
●Во время работы необходимо выдерживать дистанцию к другим людям и животным минимально 5 м.
●Не производите резку по твердым предметам. Таким образом Вы избежите травм и повреждений устройства.
●Используйте кромку предохранительного устройства для того, чтобы удержать триммер на удалении от стен, различных поверхностей, а также хрупких предметов.
●Не используйте устройство без предохранителя.

ВНИМАНИЕ! Предохранитель является

важным устройством для Вашей безопасности и безопасности других, а также корректной работы устройства. Игнорирование этого требования кроме того, что это ведет к возникновению

RUS

потенциального источника опасности, также вызывает потерю права на гарантию.

●Не пытайтесь остановить режущее устройство ( нейлоновый шнур) руками. Подождите пока оно само остановится.
- Используйте только оригинальные нейлоновые шнуры.
●Запрещено использовать вместо нейлонового шнура металлическую проволоку.
- Обращайтесь осторожно с устройством, предназначенным для обрезки остатка шнура.
●Вентиляционные отверстия не должны быть загрязнены.
●Не пытайтесь срезать устройством траву, которая растет не на земле; не пытайтесь например срезать траву, растущую на стенах или камнях и т.д.. В рабочей области газонного триммера работающий несет ответственность перед третьими лицами за нанесенные убытки, которые возникли в связи с использованием устройства.
●Не пересекайте с включенным устройством дороги или гравийные дорожки.
- Если Вы не пользуетесь устройством, то храните его в сухом и недоступном для детей месте.
●Используйте устройство только так, как это описано в настоящем руководстве по эксплуатации и держите его всегда вертикально по отношению к земле. Любов другое положение опасно.
●Контролируйте регулярно плотность затяжки винтов.
●На обрабатываемой поверхности не должны находиться ни кабели, ни прочие предметы.
- Если устройство для транспортировки должно быть приподнято, то необходимо отключить двигатель и дождаться остановки оборудования. Перед тем как удалиться от устройства необходимо выключить двигатель и вынуть штекер из розетки.
●Во время работы запрещается срезать жесткие предметы, только таким образом работающий сможет избежать получения травм и повреждения устройства.
●Для ремонта используйте только оригинальные запасные части.
●Перед вводом в эксплуатацию устройства и после любого соударения, проконтролируйте наличие признаков износа или повреждения и при необходимости проведите ремонт.
●Держите Ваши руки и ноги на удалении от режущего устройства, прежде всего при пуске двигателя.

- После вытягивания нового шнура держите устройство, прежде чем включить, всегда в его нормальном рабочем положении. - Удалите аккумулятор перед работами по контролю, очистке или работами на устройстве, а также если он не используется.

Внимание: После остановки нейлоновый шнур продолжает еще некоторое время вращаться!

3. Пояснение указательных табличек (смотрите рис. 2) на устройстве.

1. Осторожно
2. Использовать защиту для глаз!
3. Защищать от влаги!
4. Перед первым пуском прочтите руководство по эксплуатации!
5. Не допускайте посторонних в опасную зону!
6. Инструмент продолжает некоторое время работать после выключения!

4. Технические данные:

Скорость вращения по: 9.000 мин.-1

Диаметр среза: ∅ 25 см

Макс. Время работы: примерно 25 мин.

Диаметр режущего шнура ∅: 1,2 мм

Класс защиты: III

Уровень мощности шумаLWA: 96 дБ(А)

Уровень давления шумаLPA: 79 дБ(А)

сменный аккумулятор: 14,4 в

Вибрация Aw: < 2,5 м/сек.2

Блок питания

Параметры питания: 230 В - 50 Гц

Выход

Номинальное напряжение: 18 в

Номинальный ток: 400 мА

Шум устройства может превысить 85 дБ(А). В этом случае необходимо провести защитные мероприятия для работающего. Шум был измерен согласно IEC 59 CO 11, IEC 704, DIN

RUS

45635 часть 21, NFS 31-031 (84/538/EWG). Величина излучения вибрации на рукоятке составляет < 2,5 м/сек2, она была установлена согласно EN 786 приложение D: 1996+A1: 2000.

Путем деблокировки установочной кнопки (рисунок 6 поз. 1) и перестановкой телескопической трубы можно отрегулировать высоту в зависимости от роста. Затем вновь зафиксировать вращающуюся кнопку.

5. Сборка газонного триммера

●Крепление детали рукоятки к телескопической трубе

Вставьте деталь рукоятки до упора в телескопическую трубу (рисунок 3). Установочная кнопка (1) зафиксируется сама.

●Установка защитного кожуха

Наставить защитный кожух на головку двигателя (рисунок 4) и затем вращать по часовой стрелке до фиксации (рисунок 5). Закрепить приложенными винтами (рисунок 5).

●Установка рукоятки

Установить рукоятку так, как это представлено на рисунке 7. Цифры определяют последовательность.

6. Надлежащее использование

Устройство предназначено для резки газона, небольших травяных участков в частных приусадебных садах и на участках садоводов любителей.

Устройствами для небольших травяных участков в частных приусадебных садах и участках садоводов любителей являются устройства, которые не используются для общественных и лесных хозяйств. Следование приложенным изготовителем указаниям по пользованию устройством являются необходимым условием для использования устройства обдува газона согласно предписанию.

Внимание! В связи с опасностью для людей и возможностью причинения материального ущерба запрещается использовать устройство для измельчения и компостирования.

7. Перед первым пуском

Регулятором высоты можно отрегулировать оптимальную рабочую позицию.

Регулировка высоты:

Установите газонный триммер прочно на землю.

8. Первый пуск

Газонный триммер предназначен только для резки травы. Короткий или изношенный нейлоновый шнур вызывает снижение мощности резки.

ВНИМАНИЕ! При установке режушего шнура необходимо обязательно удалить аккумулятор! (Рис. 11)

Газонный триммер имеет полуавтоматическую систему удлинения шнура. При каждой активации полуавтоматической системы удлинения шнура шнур автоматически удлиняется для того, чтобы Вы могли всегда подстригать газон с оптимальной шириной резки. Пожалуйста, учтите, что частое использование полуавтоматической системы удлинения шнура усиливает его износ.

Информация:

Если Ваше устройство используется в первый раз, то выступающая, лишняя часть режушего шнура отрежется режущей кромкой защитного кожуха.

Если шнур при первой эксплуатации окажется слишком коротким, то нажмите на кнопку на катушке шнура и сильно потяните шнур наружу. При первом старте режущий шнур будет автоматически укорочен на оптимальную длину.

Удалите устройство защиты ножа. Осторожно: Опасность получения травм! Теперь вставьте аккумулятор (рис. 11). При первом запуске режущей головки шнур будет обрезан на необходимую длину. Короткий или изношенный нейлоновый шнур вызывает снижение мощности резки.

Для того, чтобы сохранить наивысшую мощность Вашего газонного триммреа, пожалуйста, следуйте нижеуказанным указаниям,

- Не используйте газонный триммер без предохраняющих устройств. - Не стригите траву, если она влажная. Лучшие результаты резки Вы получите с сухой

RUS

травой.

●Для включений Вашего газонного триммера нажмите блокирующую кнопку включения и переключатель включено-выключено.
●Для того, чтобы выключить газонный триммер отпустите переключатель включено-выключено (рис. 1/ поз. 2).
●Газонный триммер должен быть подведен к траве только при нажатом переключателе, это означает, что газонный триммер должен находиться в работе.
●Для надлежащего осуществления резки водите устройство из стороны в сторону и продвигайтесь вперед. При этом держите газонный триммер под углом примерно 30 (смотрите рисунок 12 и рисунок 13).
●Если трава слишком длинная, то ее необходимо стричь начиная с верха, укарачивая шаг за шагом все больше (смотрите рисунок 14).
●Используйте защитный кожух для того, чтобы избежать излишнего износа шнура.
●С газонным триммером необходимо работать, не прибежаясь к твердым предметам для того, чтобы избежать излишнего износа шнура.

9. Замена катушки шнура

ВНИМАНИЕ! При замене катушки шнура необходимо обязательно удалить аккумулятор! (Рис. 11)!

●Вставьте устройство защиты ножа.
●Нажмите сбоку на обозначенные места крышки катушки и удалите ее вместе с катушкой (рисунок 8/9). Проследите, пожалуйста, за тем, чтобы не потерялись пружины.
●Удалите пустую катушку шнура. ●Вставьте конец шнура новой катушки шнура сквозь петлю крышки катушки (рисунок 1
●Установите крышку катушки с
●катушкой вновь в приемник катушки.
●При первом пуске режущий шнур укорачивается автоматически на оптимальную длину.
●Удалите устройство защиты ножа. Осторожно! Опасность получения травм.
●При первом запуске режущей головки шнур будет отрезан на необходимую длину.

ВНИМАНИЕ! Отбрасываемые в сторону части нейлонового шнура могут привести к травмам.

10. Зарядка аккумулятора

●Аккумулятор удалить, сильно нажав на обе фиксирующие клеммы (A) и при этом вытянуть аккумулятор назад (рис. 11).

●Убедитесь, что указанное на типовой табличке зарядного устройства напряжение соответствует имеющемуся напряжению в сети. Соедините блок питания (A) с зарядным адаптером (B). Вставьте штекер блока питания в электрическую розетку, зеленый светодиод на зарядном адаптере светится. (Рис. 15).

●Вставьте аккумулятор (С) в зарядный адаптер. Красный саетодиод на зарядном адаптере светится, тем самым показывая, что идет процесс заряда. (Рис. 15). Время заряда полностью разряженного аккумулятора составляет примерно 4 часа. Длительность заряда при наличии остаточного заряда соответственно меньше. Во время процесса зарядки аккумулятор может немного нагрется. Это является вполне нормальным явлением.

Если аккумуляторный блок не заряжается, то необходимо проверить:

●Наличие напряжения сети в электрической розетке.

●Наличие плотного соединения на контактах зарядного устройства.

Если аккумуляторный блок все же не будет заряжаться, то вышлите на адрес нашей службы сервиса следующие компоненты:

●зарядное устройство

●аккумуляторный блок.

Для того, чтобы обеспечить длительный срок службы аккумуляторного блока Вам необходимо своевременно заряжать NC-аккумуляторный блок. Это необходимо осуществлять всегда, как только Вы установите, что мощность аккумуляторного устройства снижается.

Заперещно разряжать аккумуляторный блок полностью. Это ведет к повреждению NC-аккумуляторного блока!

RUS

11. Техническое обслуживание и уход

●Перед хранением и очисткой выключить газонный триммер, вынуть аккумулятор (рис. 11) и наставит устройство защиты ножа.
- Отложения на защитном кожухе удалить при помощи щетки.
●Пластмассовые поверхности и пластмассовые детали очистить легким моющим средством при помощи влажной тряпки.
●Не используйте для очистки агрессиные средства или растворителе!
●Запрещено обдавать газонный триммер водой.
●В любом случае избегайте попадания воды в устройство.

14. Утилизация

Внимание!

Газонный триммер состоит из различных материалов, таких например как, металл и пластмасс. Утилзируйте дефектные детали в места сбора особых отходов.

Об их местонахождении осведомитесь в специализированом магазине или в управлении местной власти!

12. Заказ азпасных частей

Для заказа запасных частей нужно предоставить следующую информацию:

●Тип устройства

●Номер артикула устройства

●Идентификационный номер устройства

●Номер запасной детали необходимой запасной части.

Аккумулятор 14,4 в 45.115.38

Катушка шнура 34.051.54

13. Неисправности

- Если устройство не работает: проверьте зарядку аккумулятора и работоспособность зарядного устройства. Если устройство, несмотря на наличие напряжения, все же не работает, то вышлите, пожалуйста, триммер по указанному адресу службы сервиса.

HR

1. Opis uredjaja (vidi sliku 1)

1. Baterija 14,4 V
2. Sklopka za uključivanje i isključivanje
3. Dodatna ručka s vijkom
4. Gumb za rastavljanje uredjaja
5. Kotačić za podešavanje visine
6. Kalem niti
7. Zaštitni poklopac
8. Mrežni uredjai
9. Adaptor za punjenje

2. Važne napomene

Molimo Vas da pažljivo pročitate upute za uporabu i obratite pažnju na njihove napomene Pomoću ovih uputa za uporabu upoznajte uredjaj, njegovu pravilnu uporabu i sigumosne napomene.

Molimo Vas da pohranite ove napomene za kasniju uporabu.

Pažnja!

⑦15Гарантийное удостоверение

На тот случай, если от可以使ное в руководство по эксплуатации устройство выйдет из строены доми на нашу продукцию 2-х пятнюю гарантию 2-х летная срок гарантия начинается с молин из первичной активностиности за продукти или приобретения устройства клиентом. Областительным условиям соблюдение гарантийных обязательств павляется подлежащий тония seiner уход за устройство, а также использования нашей продук<|rotate_up|>а назначений.

В течении 2-х лет за ваин также сохраняется права на

предсунотренное законодательствой гарантийное обслуживание. Гаркихином обязательное распоряжименности их терригорию Эндардятинное Республики Гармания, а в странах, где существуют региональные центры обыта эта обязательство является дополнитель ностями, действующих законодательним prescriptions. Показуйства, по всех вопросам обращались в службу сервиса Вашего региона или г уникахиную glowing адресу.

TAKUUTODISTUS

Запрещено выбрасывать электроинструмент в обычный домашний мусор.

Согласно европейской директиве 2002/96/EG об использованных электрических и электронных устройствах и реализации в правовой системе соответствующей страны необходимо использованный электрический инструмент утилизировать отдельно и направлять на вторичную переработку для охраны окружающей среды.

Вторичная переработка - альтернатива обязательной отсылке устройства назад изготовителю: Владелец электрического устройства в случае избавления от собственности обязан, в качестве альтернативы отсылки назад изготовителю, содействовать надлежащей утилизации. Пришедшее в негодность устройство может быть передано в приемный пункт, который осуществит ликвидацию в соответствии с законом страны о цикличном производстве и обращении с мусором. Это не относится к приложенным к пришедшему в негодность оборудованию дополнительным устройствам и вспомогательным средствам, не содержащим электрические части.

D

Перепечатывание или прочие виды размножения документации и сопроводительных листов продукции фирмы, полностью или частично, разрешено производить только с однозначного разрешения ISC GmbH.

FIN
