BEDIENUNGSANLEITUNG ERT 200 EINHELL

Art.-Nr.: 34.011.20 I.-Nr.: 01011 Art.-Nr.: 34.013.20 I.-Nr.: 01011 ERT 200 ERT 250

Gebrauchsanweisung für Rasentrimmer

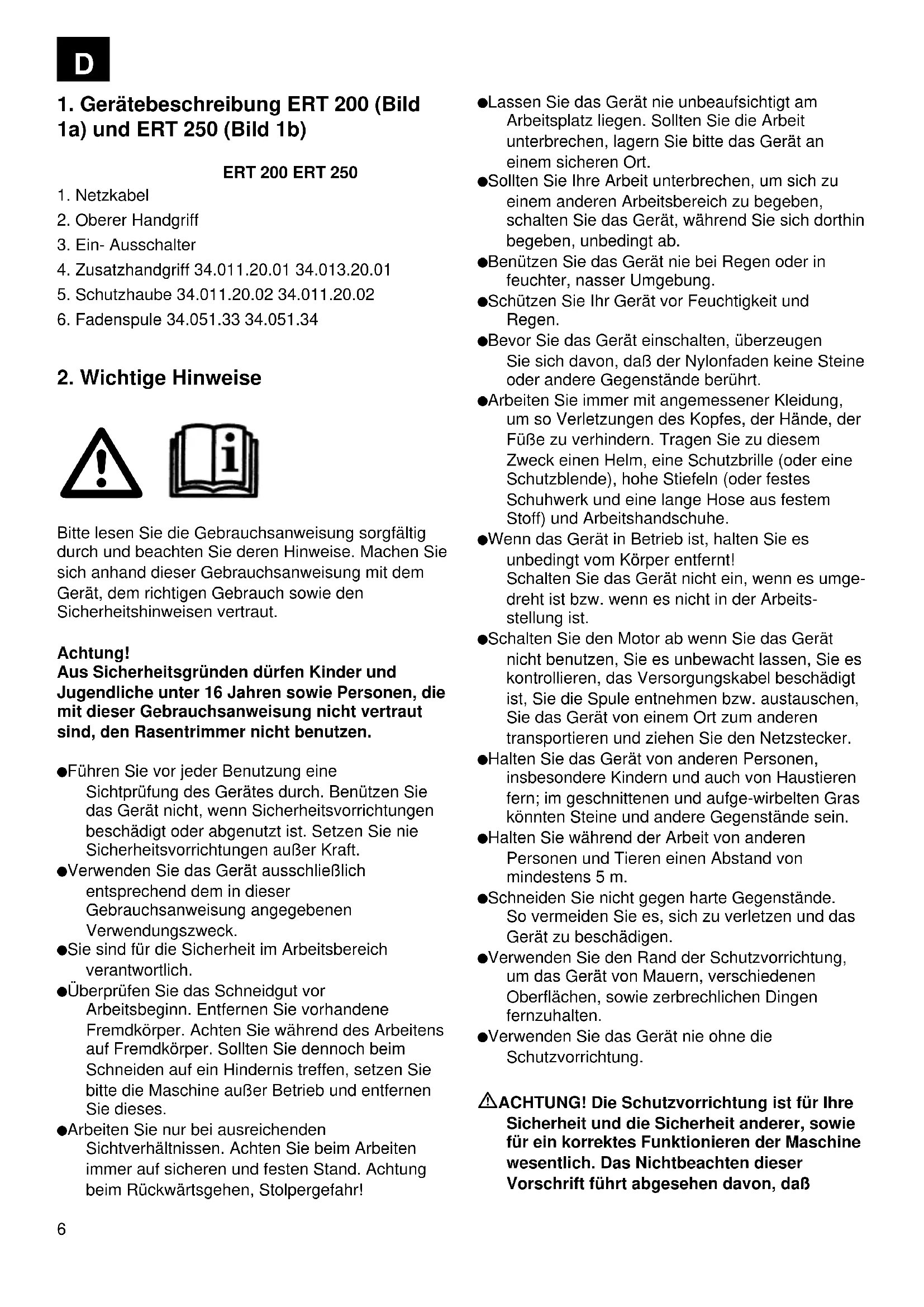

1. Gerätebeschreibung ERT 200 (Bild

1a) und ERT 250 (Bild 1b) ERT 200 ERT 250

2. Wichtige Hinweise

Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut. Achtung! Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die mit dieser Gebrauchsanweisung nicht vertraut sind, den Rasentrimmer nicht benutzen. Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benützen Sie das Gerät nicht, wenn Sicherheitsvorrichtungen beschädigt oder abgenutzt ist. Setzen Sie nie Sicherheitsvorrichtungen außer Kraft. Verwenden Sie das Gerät ausschließlich entsprechend dem in dieser Gebrauchsanweisung angegebenen Verwendungszweck. Sie sind für die Sicherheit im Arbeitsbereich verantwortlich. Überprüfen Sie das Schneidgut vor Arbeitsbeginn. Entfernen Sie vorhandene Fremdkörper. Achten Sie während des Arbeitens auf Fremdkörper. Sollten Sie dennoch beim Schneiden auf ein Hindernis treffen, setzen Sie bitte die Maschine außer Betrieb und entfernen Sie dieses. Arbeiten Sie nur bei ausreichenden Sichtverhältnissen. Achten Sie beim Arbeiten immer auf sicheren und festen Stand. Achtung beim Rückwärtsgehen, Stolpergefahr! Lassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz liegen. Sollten Sie die Arbeit unterbrechen, lagern Sie bitte das Gerät an einem sicheren Ort. Sollten Sie Ihre Arbeit unterbrechen, um sich zu einem anderen Arbeitsbereich zu begeben, schalten Sie das Gerät, während Sie sich dorthin begeben, unbedingt ab. Benützen Sie das Gerät nie bei Regen oder in feuchter, nasser Umgebung. Schützen Sie Ihr Gerät vor Feuchtigkeit und Regen. Bevor Sie das Gerät einschalten, überzeugen Sie sich davon, daß der Nylonfaden keine Steine oder andere Gegenstände berührt. Arbeiten Sie immer mit angemessener Kleidung, um so Verletzungen des Kopfes, der Hände, der Füße zu verhindern. Tragen Sie zu diesem Zweck einen Helm, eine Schutzbrille (oder eine Schutzblende), hohe Stiefeln (oder festes Schuhwerk und eine lange Hose aus festem Stoff) und Arbeitshandschuhe. Wenn das Gerät in Betrieb ist, halten Sie es unbedingt vom Körper entfernt! Schalten Sie das Gerät nicht ein, wenn es umge- dreht ist bzw. wenn es nicht in der Arbeits- stellung ist. Schalten Sie den Motor ab wenn Sie das Gerät nicht benutzen, Sie es unbewacht lassen, Sie es kontrollieren, das Versorgungskabel beschädigt ist, Sie die Spule entnehmen bzw. austauschen, Sie das Gerät von einem Ort zum anderen transportieren und ziehen Sie den Netzstecker. Halten Sie das Gerät von anderen Personen, insbesondere Kindern und auch von Haustieren fern; im geschnittenen und aufge-wirbelten Gras könnten Steine und andere Gegenstände sein. Halten Sie während der Arbeit von anderen Personen und Tieren einen Abstand von mindestens 5 m. Schneiden Sie nicht gegen harte Gegenstände. So vermeiden Sie es, sich zu verletzen und das Gerät zu beschädigen. Verwenden Sie den Rand der Schutzvorrichtung, um das Gerät von Mauern, verschiedenen Oberflächen, sowie zerbrechlichen Dingen fernzuhalten. Verwenden Sie das Gerät nie ohne die Schutzvorrichtung. ACHTUNG! Die Schutzvorrichtung ist für Ihre Sicherheit und die Sicherheit anderer, sowie für ein korrektes Funktionieren der Maschine wesentlich. Das Nichtbeachten dieser Vorschrift führt abgesehen davon, daßD

dadurch eine potentielle Gefahrenquelle geschaffen wird, zum Verlust des Garantieanspruches. Versuchen Sie nicht, die Schneidvorrichtung (Nylonfaden) mit den Händen anzuhalten. Warten Sie immer ab, bis sie von allein anhält. Verwenden Sie keinen anderen als den Original- Nylonfaden. Verwenden Sie anstelle des Nylonfadens auf keinen Fall Metalldrähte. Seien Sie vorsichtig gegen Verletzungen an der Einrichtung, die zum Abschneiden der Fadenlänge dient. Achten Sie darauf, daß Luftöffnungen frei von Verschmutzungen sind. Ziehen Sie nach dem Gebrauch den Netzstecker und überprüfen Sie die Maschine auf Beschädigung. Versuchen Sie nicht, mit dem Gerät Gras zu schneiden, das nicht am Boden wächst; versuchen Sie zum Beispiel nicht, Gras zu schneiden, das an Mauern oder auf Steinen, usw. wächst. Im Arbeitsbereich des Rasentrimmers ist der Benutzer Dritten gegenüber für Schäden verantwortlich, die durch die Benutzung des Gerätes verursacht wird. Überqueren Sie mit eingeschaltetem Gerät keine Straßen oder Kieswege. Wenn Sie das Gerät nicht benutzen, bewahren Sie es an einem trockenen und für Kinder un- zugänglichen Ort auf. Verwenden Sie das Gerät nur so, wie es in dieser Bedienungsanleitung beschrieben ist und halten Sie es immer senkrecht zum Boden. Jede andere Stellung ist gefährlich. Überprüfen sie regelmäßig, ob die Schrauben richtig angezogen sind. Die Netzspannung muß mit der Spannung über- einstimmen, die auf dem Datenschild angegeben ist. Die Anschlußleitung muß regelmäßig auf Anzeichen einer Verletzung oder Alterung untersucht werden. Das Gerät darf nicht benutzt werden, falls der Zustand der Anschlußleitung nicht einwandfrei ist. Die verwendeten Anschlußleitungen dürfen nicht leichter als leichte Gummischlauchleitungen HO7RN-F nach DIN 57282/VDE 0282 sein und einen Mindestdurch-messer von 1,5 mm

aufweisen. Die Steckverbindungen müssen Schutzkontakte aufweisen und die Kupplung muß spritzwassergeschützt sein. Die zu schneidende Fläche immer von Kabeln und anderen Gegenständen frei halten. Muß das Gerät zum Tran-sport angehoben werden, ist der Motor abzustellen und der Stillstand des Werkzeuges abzuwarten. Vor dem Verlassen des Gerätes ist der Motor stillzuset- zen und der Netzstecker zu ziehen. Bevor Sie das Gerät an das Stromnetz anschließen, versichern Sie sich, daß keines der drehenden Elemente beschädigt ist und die Fadenrolle korrekt eingesetzt und befestigt ist. Während des Betriebs dürfen Sie auf keinem Fall gegen harte Gegenstände schneiden, nur so vermeiden Sie Verletzungen des Bedieners und Schäden am Gerät. Für die Instandhaltung nur Orginal-Ersatzteile verwenden. Reparaturen dürfen nur von einem Elektrofachmann durchgeführt werden. Vor Inbetriebnahme der Maschine und nach irgendwelchem Aufprall, prüfen Sie sie auf Anzeichen von Verschleiß oder Beschädigung, und lassen Sie notwendige Reparaturen durchführen. Halten Sie immer Hände und Füße von der Schneideeinrichtung entfernt, vor allem, wenn Sie den Motor einschalten. Nach dem Herausziehen eines neuen Fadens halten Sie die Maschine immer in ihre normale Arbeitsposition, bevor Sie eingeschaltet wird. Benutzen Sie nie Ersatz- und Zubehörteile, die vom Hersteller nicht vorgesehen oder empfohlen sind. Ziehen Sie den Netzstecker ab vor Prüfungen, Reinigungen oder Arbeiten an der Maschine und wenn sie nicht im Gebrauch ist. Achtung: Nach dem Abstellen rotiert der Nylonfaden noch einige Sekunden nach!D

3. Erklärung des Hinweisschildes

(siehe Abb. 2) auf dem Gerät 1: Warnung! 2: Augenschutz tragen! 3: Vor Feuchtigkeit schützen! 4: Vor Inbetriebnahme lesen Sie die Gebrauchsanweisung! 5: Vor der Prüfung einer beschädigten Anschlußleitung Netzstecker ziehen! 6: Dritte aus dem Gefahrenbereich fernhalten! 7: Werkzeug läuft nach!

ERT 200 ERT 250 Netzspannung: 230 V ~ 50 Hz 230 V ~ 50 Hz Leistung: 200 Watt 250 Watt Schnittkreis: 200 mm 200 mm Umdrehungen n0: 13800 min

Gewicht: 1,25 kg 1,35 kg Artikelnummer: 34.011.20 34.013.20 Das Geräusch der Maschine kann 85 dB(A) überschreiten. In diesem Fall sind Schallschutzmaß- nahmen für den Bedienenden erforderlich. Das Geräusch wurde nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/538/EWG) gemessen. Der Wert der am Griff ausgesendeten Schwingungen beträgt 2,5 m/s

und wurde nach ISO 5349 ermittelt.

5. Montage Schutzhaube

Die Schutzhaube wie gezeigt (Abb. 3) auf den Motorkopf stecken, entgegen dem Uhrzeiger bis zum Anschlag drehen (Bajonettverschluß) und mit der beiliegenden Schraube ( C) befestigen (Abb. 4). HINWEIS (Abb. 3): Achten Sie darauf, dass die Schutzhaube beim Drehen plan auf dem Rasentrimmergehäuse aufliegt und der Steg (A) am Schutz rechts vom Gehäusesteg (B) liegt .

6. Montage Handgriff (nur ERT 250)

Der Handgriff wird, wie in Abb. 5 dargestellt, montiert.

7. Ordnungsgemäßer Gebrauch

Das Gerät ist zum Schneiden von Rasen, kleinen Grasflächen im privaten Haus- und Hobbygarten bestimmt. Als Geräte für den privaten Haus- und Hobbygarten werden solche angesehen, die nicht in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in der Land- und Forstwirtschaft eingesetzt werden. Die Einhaltung der vom Hersteller beigefügten Gebrauchsanweisung ist Voraussetzung für den ordungsgemäßen Gebrauch des Gerätes. Achtung! Wegen Gefahr von Personen und Sachschaden darf das Gerät nicht zum Zerkleinern imSinn von Kompostieren verwendet werden.

Der Rasentrimmer ist nur zum Schneiden von Rasen bestimmt. Ein kurzer oder abgenutzter Nylonfaden führt zu niedrigen Schnittleistungen. ACHTUNG! Beim Einstellen der Fadenlänge unbedingt Netzstecker ziehen! Nur ERT 200: Bei der ersten Inbetriebnahme und bei Verschleiß des Nylonfadens muß dieser kräftig herausgezogen werden. Den Nylonfaden bis zum Rand der Schutz- haube herausziehen (Abb. 8). Dazu bitte auch Abschnitt 9 „Austausch der Fadenspule“ beachten. Beim ersten Anlauf des Schneidkopfes wird der Faden auf die richtige Länge abgeschnitten (Abb. 9). Nur ERT 250: Bei der ersten Inbetriebnahme muß der Nylonfaden kräftig herausgezogen werden. Dazu Druckknopf (Abb. 10) drücken und Faden bis zum Rand der Schutzhaube herausziehen. Beim ersten Anlauf des Schneidkopfes wird der Faden auf die richtige Länge abgeschnitten (Abb. 9). Ein kurzer oder abgenutzterD

Nylonfaden führt zu niedrigen Schnittleistungen. Um die richtige Fadenlänge wiederherzustellen, den Rasentrimmer während der Schneidkopf läuft auf den Boden drücken. Auf diese Weise reguliert sich die Fadenlänge von selbst (Abb. 11). Um die höchste Leistung von Ihrem Rasentrimmer zu erhalten, sollten Sie bitte den folgenden Anweisungen folgen: Verwenden Sie den Rasentrimmer nicht ohne Schutzvorrichtung. Mähen Sie nicht, wenn das Gras naß ist. Die besten Ergebnisse erzielen Sie bei trockenem Gras. Das Netzkabel an das Verlängerungskabel anschließen und dieses am Handgriff einhängen. (Abb. 12) Um Ihren Rasentrimmer einzuschalten drücken Sie den Ein/Aus Schalter (Bild 1a-1b / Pos.3) Um Ihren Rasentrimmer auszuschalten lassen Sie den Ein/Aus Schalter (Bild 1a-1b / Pos.3) wieder los. Den Rasentrimmer nur dann an das Gras annähern, wenn der Schalter gedrückt ist, d.h. wenn der Rasentrimmer in Betrieb ist. Um richtig zu schneiden, das Gerät seitlich schwenken und Vorwärtsgehen. Halten Sie den Rasentrimmer dabei um ca. 30° geneigt (siehe Abb. 13 und Abb. 14). Bei langem Gras muß das Gras, von der Spitze aus, stufenweise kürzer geschnitten werden (siehe Abb. 15). Nutzen Sie die Schutzhaube aus, um einen unnötigen Fadenverschleiß zu vermeiden Halten Sie den Rasentrimmer fern von harten Gegenständen, um einen unnötigen Fadenverschleiß zu vermeiden.

9. Austausch der Fadenspule

ACHTUNG! Vor Austausch der Fadenspule unbedingt Netzstecker ziehen! Nur ERT 200: Halten Sie die Spulenaufnahme fest und drücken Sie die Fadenspule nach unten. Drehen Sie die gedrückte Fadenspule soweit gegen den Uhrzeigersinn, bis sie abgenommen werden kann (Abb. 6). Leere gegen volle Fadenspule ersetzen, Fadenende wenn nötig durch die seitliche Bohrung der Spule führen. Fadenspule auf die Spulenaufnahme setzen, Spulenaufnahme festhalten, Fadenspule nach unten drücken und gleichzeitig im Uhrzeigersinn drehen bis sie fest sitzt. Faden durch einen der beiden Schlitze der Spulenaufnahme bis zum Rand der Schutzhaube führen (Abb. 7 und Abb. 8). Beim ersten Anlauf des Schneidkopfes wird der Faden auf die richtige Länge abgeschnitten (Abb. 9). ACHTUNG! Weggeschleuderte Teile des Nylonfa- dens können zu Verletzungen führen. Nur ERT 250: Halten Sie die Motoraufnahme (D)fest und drehen Sie die Spulenaufnahme (E) soweit gegen den Uhrzeigersinn, bis sie abgenommen werden kann (Abb. 16). Leere gegen volle Fadenspule ersetzen, Fadenende durch die seitlichen Bohrungen der Spulenaufnahme führen (Abb. 17). Spulenaufnahme auf die Motoraufnahme setzen, Motoraufnahme festhalten, Spulenaufnahme nach unten drücken und gleichzeitig im Uhrzeigersinn drehen bis sie fest sitzt. Druckknopf drücken und Faden bis zum Rand der Schutzhaube herausziehen (Abb. 10). Beim ersten Anlauf des Schneidkopfes wird der Faden auf die richtige Länge abgeschnitten (Abb. 9). ACHTUNG! Weggeschleuderte Teile des Nylonfa- dens können zu Verletzungen führen. 11.Wartung und Pflege Vor dem Abstellen und Reinigen den Rasentrimmer ausschalten und den Netzstecker ziehen Ablagerungen an der Schutzhaube mit einer Bürste entfernen Den Kunststoffkörper und die Kunststoffteile mit leichten Haushaltsreiniger und einem feuchten Tuch säubern Verwenden Sie für die Reinigung keine aggressiven Mittel oder Lösungsmittel! Den Rasentrimmer nie mit Wasser abspritzen. Vermeiden Sie unbedingt ein Eindringen von Wasser in das Gerät.

12. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden: Typ des Gerätes Artikelnummer des Gerätes Ident- Nummer des Gerätes Ersatzteil- Nummer des erforderlichen Ersatzteils

Zubehör und Verpackung sollten einer umweltge- rechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekenn- zeichnet.

4. Technische gegevens

5. Montage beschermkap

mit den Vorschriften der Richtlinie 2000/14 EG übereinstimmt ERT 200 ERT 250 - Garantierter Schalleistungspegel LWA 96 dB(A) 96 dB(A) - Art der Schneidevorrichtung Nylonfaden Nylonfaden - Schnittbreite 20 cm 20 cm - Umdrehungsgeschwindigkeit der Schneidvorrichtung 13.800 min.

Landau/Isar, 07. Dezember 2001 Hinweis auf eingeschränkte Betriebszeiten Der Betrieb von Rasenmähern und Rasentrimmern ist nur an Werktagen in der Zeit von 7.00 bis

19.00 Uhr gestattet.

Rasenmäher und Rasentrimmer mit einem Geräuschpegel unter 88 dB(A) (siehe Typenschild) dür- fen an Werktagen auch von 19.00 bis 22.00 Uhr eingesetzt werden. Beachten Sie auch die vorgeschriebenen, gesetzlichen Bestimmungen, die örtlich verschieden sein können. Vorstand57

EG KonformitätserklärungDer Unterzeichnende erklärt imNamen der FirmaAchivierung / For archives: ERT 200: 3401120-34-4155050-EERT 250: 3401320-34-4155050-E ERT 200; ERT 250
